Riego Colibrì

Colibrí System.

Con Colibrí System todas las ventajas del riego enterrado se ponen al alcance de los pequeños jardines. Una idea original y práctica para jardineros aficionados. Un sistema completo con todos los elementos necesarios: microaspersores invisibles Colibrí, tubo colector de polietileno de 1/2", empalmes de compresión para realizar cualquier recorrido, válvula de drenaje para proteger el sistema durante el invierno, programadores de batería para regar a la hora más adecuada incluso cuando estamos fuera de casa. Y además: la certificación de calidad ISO 9001.
Colibrí System es ideal para jardines de 50 a 200 m². Cubre el terreno perfectamente combinando microaspersores de 90°, 180° y 360°. Como riega con la cantidad de agua adecuada, el jardín se mantiene en perfectas condiciones a costos razonables. Gracias a su versatilidad, a la distribución uniforme del riego y a la baja presión que requieren los microaspersores Colibrí System no se desperdicia ni una gota de agua. Además se pueden programar los tiempos de riego según el clima y el tipo de jardín. Guíese con la tabla de consumos de agua.
Los microaspersores Colibrí también funcionan con bajas presiones, gracias a la turbina exclusiva con rompechorro.

Proyectar el sistema

Para proyectar el sistema, en un plano del jardín hay que trazar con un compás los círculos (360°) o los sectores de círculo (90° y 180°) de las áreas que se desea regar. Consulte el ejemplo. Para obtener el mejor resultado, los aspersores de 90° deben ubicarse en los ángulos, los de 180° cerca del perímetro del jardín o de la casa, y los de 360° en las zonas despejadas. Diseñe el recorrido del tubo colector para determinar la longitud. No supere la longitud máxima de 18 a 19 mm por línea y siga un trazado lineal de los tubos.
Para conocer la presión de trabajo y las prestaciones de cada aspersor, consulte la siguiente tabla.
Calcule el consumo de los aspersores que debe instalar en la línea en función de la disponibilidad de agua.

  BAR l/min r.
  1,5 1,1 4,2 13,8
90° 2,0 1,3 4,5 15,9
  2,5 1,5 4,7 17,3
  1,5 1,7 4,0 25,1
180° 2,0 2,0 4,5 31,8
  2,5 2,3 4,7 34,7
  1,5 3,3 3,7 43,0
360° 2,0 3,7 4,2 55,4
  2,5 4,2 4,5 63,6

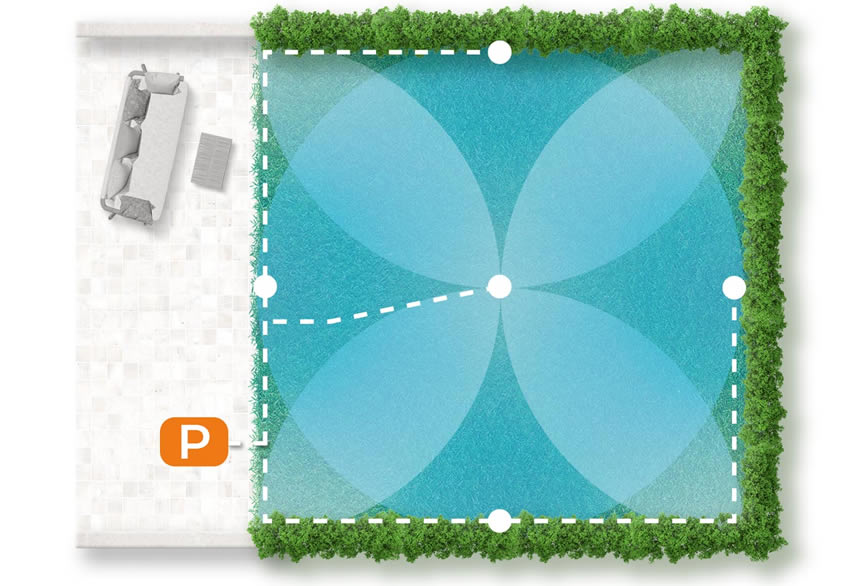

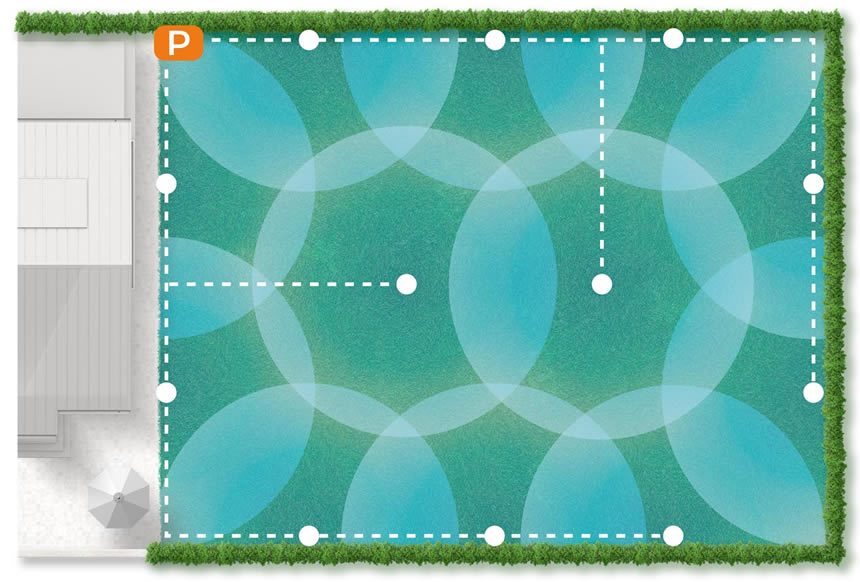

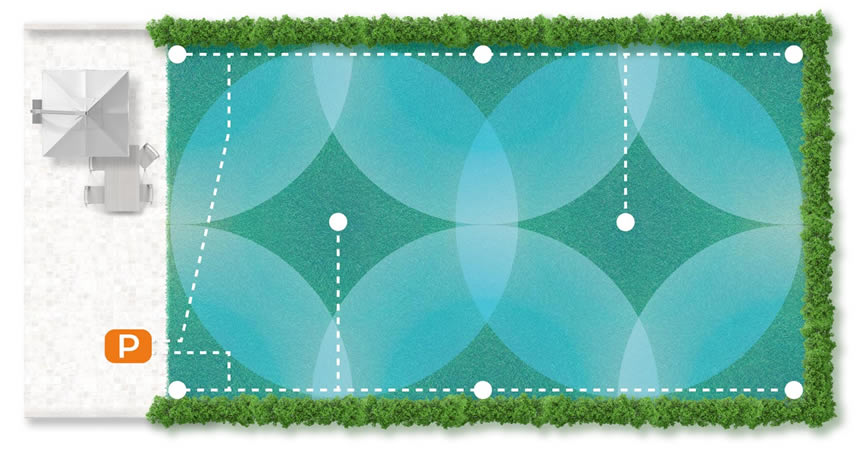

Ejemplo de proyecto La instalación práctica para los aficionados a la jardinería

Para instalar Colibrí System, es suficiente aplicar este método. Plante las estacas en los puntos en los que se colocarán los aspersores. Únalas con un hilo para marcar el recorrido del tubo colector. Con una azada trace un surco a lo largo del recorrido. La profundidad del surco debe ser igual que la longitud de la hoja de la azada.
No hace falta excavar: basta hacer oscilar la hoja de la azada en el surco como indica la figura para crear el espacio indispensable sin extraer tierra ni dañar el césped.

1) tubo colector

Una vez trazado el surco hay que desenrollar el tubo de 1/2" a lo largo del recorrido hasta la primera estaca. Corte el tubo a medida con una tijera e introduzca el empalme roscado en "T".

2) microaspersores

Enrosque el microaspersor en el empalme y fíjelo provisionalmente en la estaca con una vuelta de cinta aislante. Continúe con otra sección de tubo y con otro microaspersor y así sucesivamente hasta completar el sistema con el último microaspersor o bien con la válvula de drenaje o el tapón.
Antes de instalar la válvula de drenaje, se aconseja dejar fluir el agua por el tubo para eliminar las impurezas que se acumulan en su interior durante la fase de instalación.

3) prueba de ensayo

Antes de apoyar el sistema en el surco es necesario verificar si funciona bien. Abra el agua y verifique si todas las zonas que deben regarse quedan cubiertas por los microaspersores de 90°, 180° y 360°. Si no quedan completamente cubiertas, regule el volumen o el ángulo del chorro.

4) enterrar el tubo

Deposite en el surco el tubo con los microaspersores y quite las estacas. Compacte el terreno pisándolo. En pocos días el césped volverá a crecer y no quedará ningún rastro.

5) regulación del chorro

Los microaspersores Colibrí System permiten regular con precisión tanto el volumen de agua, es decir, la distancia cubierta por el chorro, como la posición del ángulo de trabajo (en los modelos de 90° y 180°). Para regular el volumen es suficiente desmontar la parte superior del microaspersor y ajustar el tornillo con una llave Allen de 3 mm. Para regular el ángulo basta levantar y rotar la varilla del microaspersor. Es importante llevar a cabo estas dos operaciones antes de enterrar el sistema. Tener en cuenta que el microaspersor se entrega regulado al máximo del chorro.

6) regulación del ángulo

Esta regulación se debe efectuar mientras el equipo está funcionando.

7) collar de protección

Para instalar de manera correcta los aspersores Colibrí se aconseja utilizar el collar de protección cód. 90250, como se ilustra en el ejemplo, para retener la arena y la gravilla del terreno.

Consejos de uso

REQUISITOS PRINCIPALES:

  • Área de riego: 200 m² máximo
  • Forma del área: regular (rectangular o cuadrada).
  • Conexión hídrica a un grifo exterior (no a una arqueta).
  • Alimentación de agua recomendada: acometida (no a una arqueta ni a una bomba).
  • Disponibilidad hídrica: caudal mínimo 16 - 18 l/min, presión 2 bar.
  • Anchura del jardín: más de 3, 4 ó 5 m.

Nota: las mejores prestaciones del sistema se obtienen durante las horas nocturnas puesto que la disponibilidad hídrica es mayor.

Características técnicas

Radio de acción: alcance mín. 3,5 m – máx. 4,5 m. Nota: por detrás del aspersor se riega una zona de 30 - 40 cm de ancho. Tubería: tubo colector de 1/2”, longitud máx. 18 - 19 m.
Atención: los aspersores Colibrí no se pueden instalar en una línea en la que ya existan otros tipos de aspersores (emergente, turbina, minirrotor o micro riego).

Protección durante el invierno

Antes de que lleguen las heladas invernales, desconecte el programador del grifo, guárdelo dentro de la vivienda, por ejemplo, en la bodega o en el garaje, desmonte la batería y deséchela en los contenedores específicos de recogida selectiva.
A principios de temporada, conecte el programador y monte una batería alcalina nueva.
