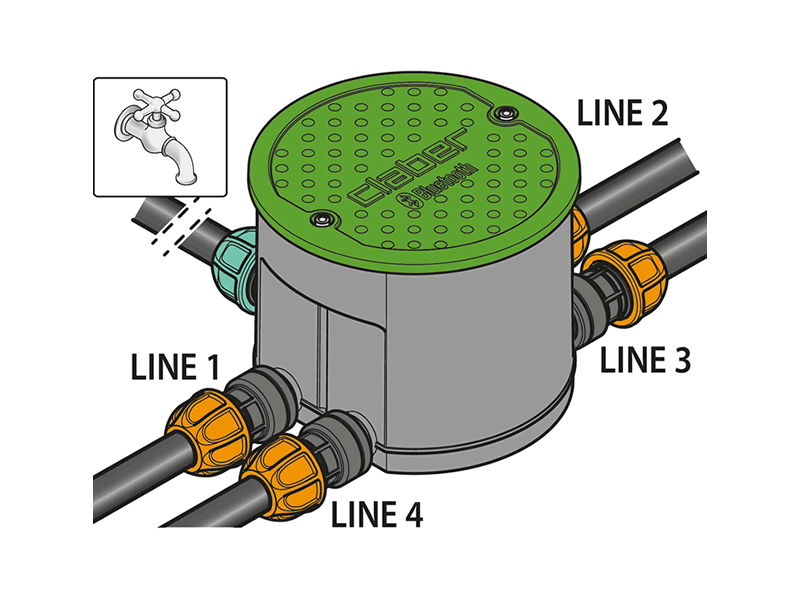

Το Hydro4 είναι κατάλληλο για κήπους έως 600 m².
Το φρεάτιο πρέπει να εγκατασταθεί σε εξωτερικό χώρο, θαμμένο στο επίπεδο του εδάφους (12) ή τοποθετημένο σε δάπεδο (3). Για θαμμένη εγκατάσταση, τοποθετήστε αποστραγγιστικό υλικό και προστατευτικό φύλλο στον πάτο ώστε να μην εισχωρήσει χώμα ή βρωμιά.
Αφαιρέστε το φύλλο και τα τάπες μόνο μετά την ολοκλήρωση της εγκατάστασης. Αποφύγετε σημεία με υπερβολικό πάτημα ή διέλευση μηχανημάτων (π.χ. χλοοκοπτικών). Χρησιμοποιείτε μόνο φιλτραρισμένο νερό. Παροχή γραμμών: στα 2,5 bar → 25 l/min.

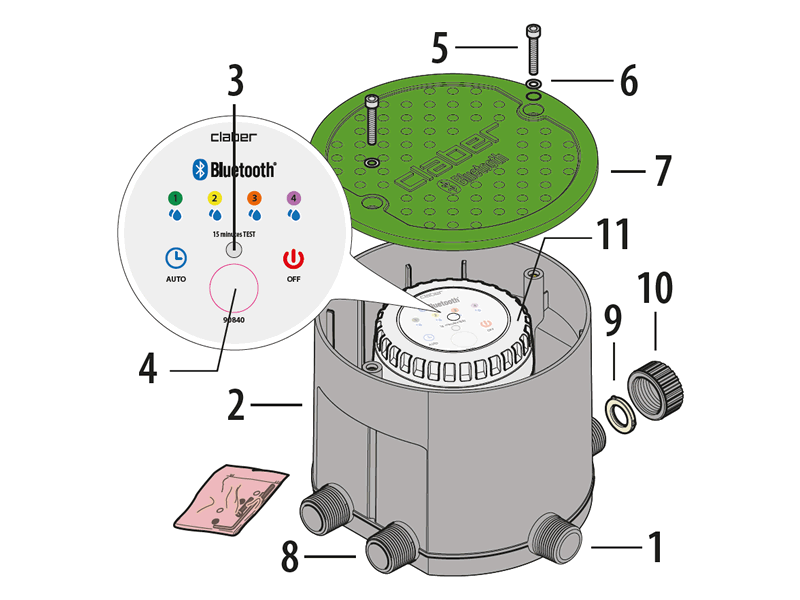

1) Σύνδεσμος αρσενικός 3/4''
2) Φρεάτιο
3) LED ΜΠΛΕ αυτόματη άρδευση ενεργή · LED ΠΡΑΣΙΝΟ/ΚΙΤΡΙΝΟ/ΠΟΡΤΟΚΑΛΙ/ΜΩΒ άρδευση σε εξέλιξη · LED ΚΟΚΚΙΝΟ αυτόματη άρδευση ανενεργή
4) Κουμπί επιλογής λειτουργίας
5) Βίδα στερέωσης καλύμματος
6) Ροδέλα και O-ring
7) Κάλυμμα φρεατίου
8) Γραμμές 1/2/3/4: αρσενικό σπείρωμα 3/4''
9) Φλάντζα τάπας γραμμής
10) Τάπα γραμμής
11) Διαφανές κάλυμμα

Για τη λειτουργία του προγραμματιστή απαιτούνται δύο μπαταρίες 1,5V Alkaline τύπου AAA LR03, οι οποίες πρέπει να αντικαθίστανται στην αρχή κάθε σεζόν. Χρησιμοποιήστε τους κατάλληλους κάδους ανακύκλωσης για τις χρησιμοποιημένες μπαταρίες.

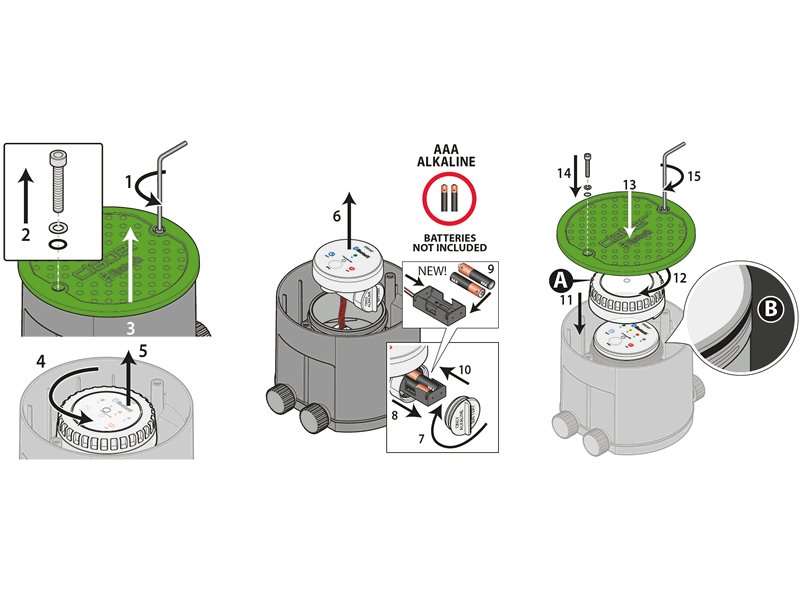

Για να εισαγάγετε ή να αντικαταστήσετε τις μπαταρίες, ακολουθήστε τα εξής βήματα:
• Ξεβιδώστε τις δύο βίδες στο κάλυμμα του φρεατίου (1), αφαιρέστε τις (2) και σηκώστε το κάλυμμα (3).
• Ξεβιδώστε το πλαστικό κάλυμμα του προγραμματιστή (4) και σηκώστε το (5).
• Αφαιρέστε τον προγραμματιστή (6).
• Ξεβιδώστε το καπάκι της θήκης μπαταριών (7), αφαιρέστε το δοχείο (8) και απομακρύνετε τυχόν χρησιμοποιημένες μπαταρίες.
• Τοποθετήστε νέες μπαταρίες προσέχοντας την πολικότητα (9).
• Επανατοποθετήστε το δοχείο στη θέση του (10) και βιδώστε το καπάκι, ελέγχοντας ότι το παρέμβυσμα είναι σωστά τοποθετημένο.
• Μετά την αντικατάσταση των μπαταριών (110), για να διασφαλιστεί η στεγανότητα του προϊόντος (IP68), βιδώστε πλήρως το διάφανο κάλυμμα (A) με το παρέμβυσμα (B) σωστά τοποθετημένο. Κλείνετε πάντα σωστά το πράσινο κάλυμμα με τις βίδες και τα παρεμβύσματα (14–15).

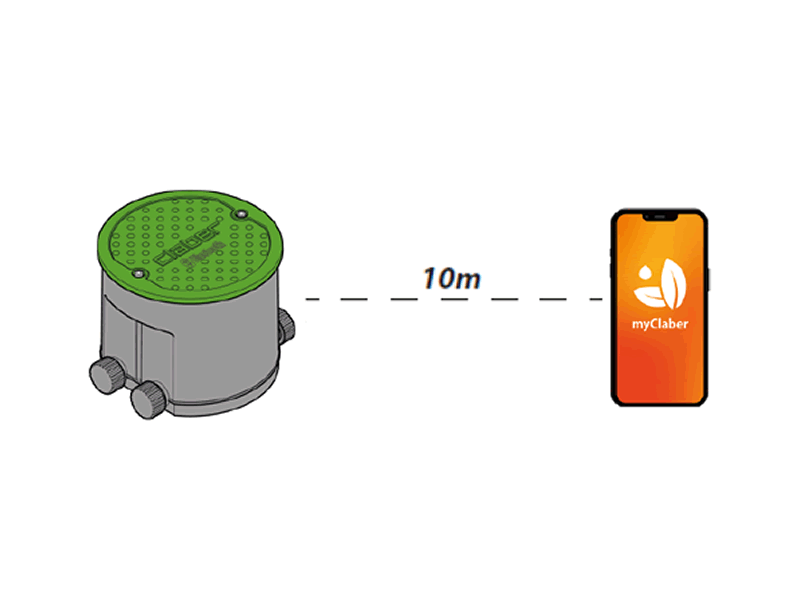

Ο προγραμματιστής ελέγχεται αποκλειστικά μέσω της εφαρμογής myClaber και Bluetooth®. Μείνετε εντός 10 m.
Απαιτείται εγκατάσταση της εφαρμογής.
Διαθέσιμη σε Google Play® & App Store®.

Ανοίξτε την εφαρμογή· απαιτείται Bluetooth®.

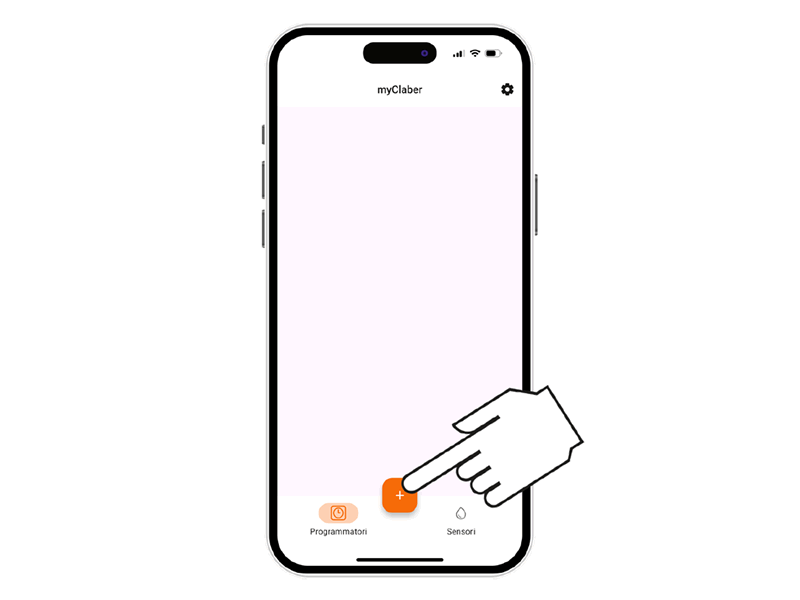

Πατήστε « + » στην αρχική οθόνη.

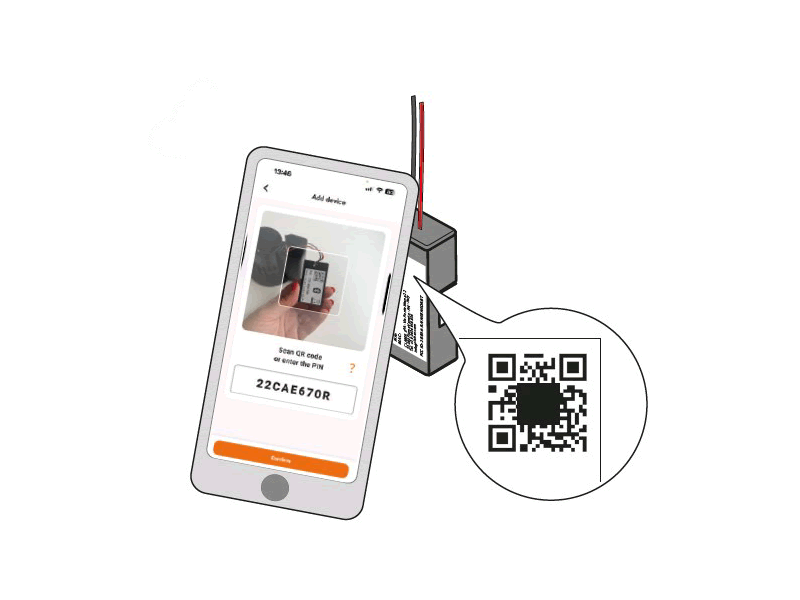

Εισαγάγετε PIN ή σαρώστε το QR.
Πληροφορίες στο πίσω μέρος.

Ανοίξτε την εφαρμογή· ενεργοποιήστε Bluetooth®.

Θα εμφανιστεί η κάρτα.
Έως 8 προγραμματιστές & 8 αισθητήρες.

Είναι δυνατό να συνδεθεί ο προγραμματιστής με έναν Rain Sensor BT (κωδ. 90844). Ο αισθητήρας αναστέλλει αυτόματα την εκκίνηση της άρδευσης σε περίπτωση βροχής.
Ακολουθήστε την εγκατάσταση εδώ#.

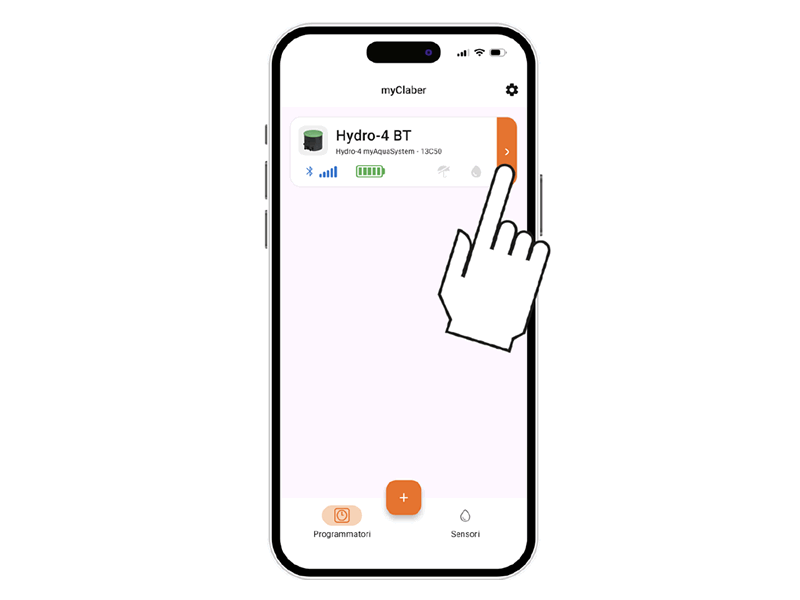

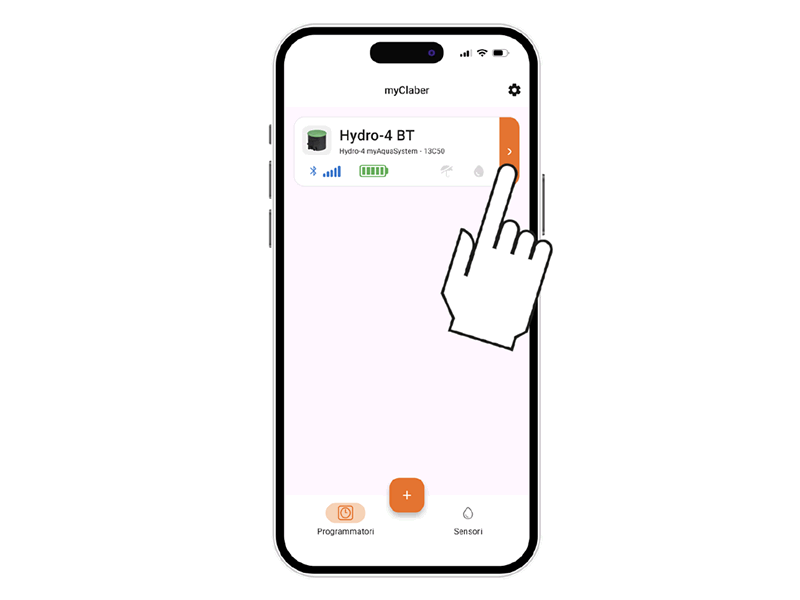

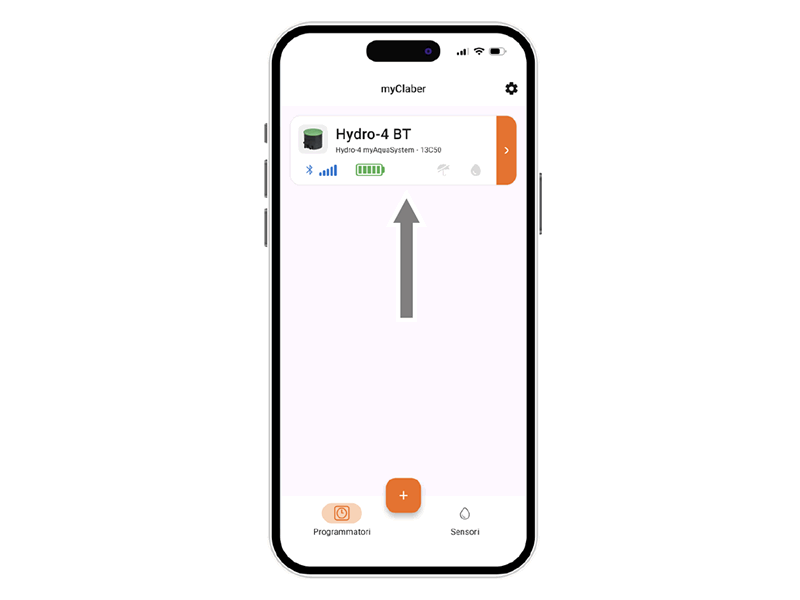

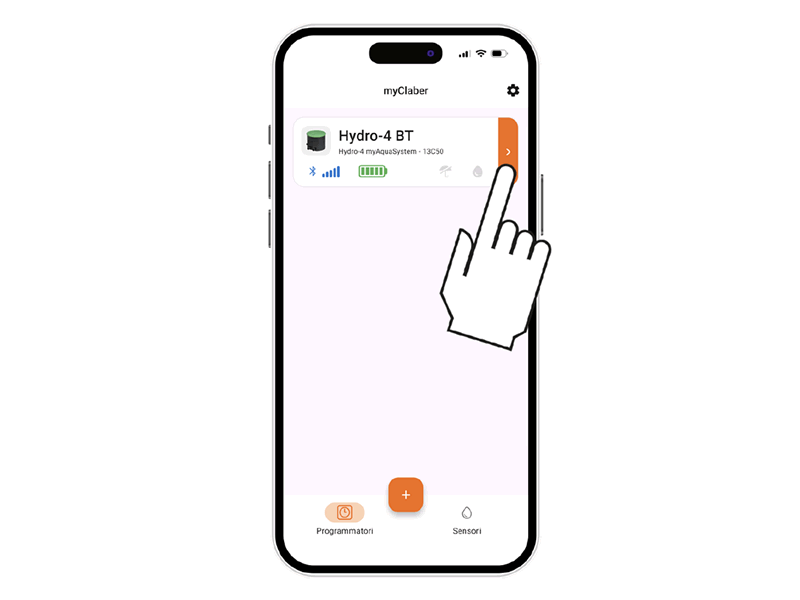

Για να ελέγξετε την κατάσταση του προγραμματιστή, επιλέξτε την κάρτα του στην εφαρμογή.

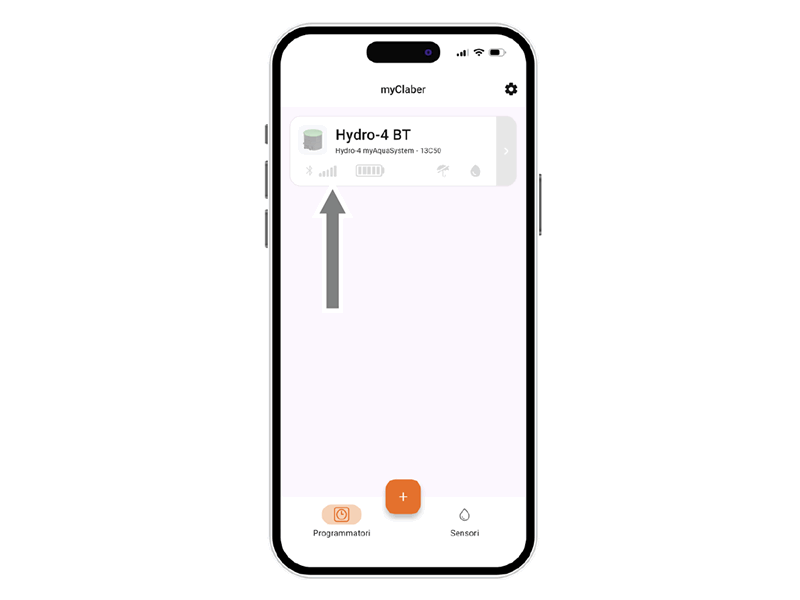

Στην επάνω μπάρα εμφανίζονται οι πληροφορίες κατάστασης.

Τα εικονίδια αντιστοιχούν σε: σήμα Bluetooth®, επίπεδο ενέργειας, πιθανό αισθητήρα βροχής και άρδευση σε εξέλιξη.
Επιλέξτε κάθε εικονίδιο για εξήγηση.

Επιλέγοντας την κάρτα του προγραμματιστή, μπορείτε να δείτε την κατάστασή του από την επάνω γραμμή.

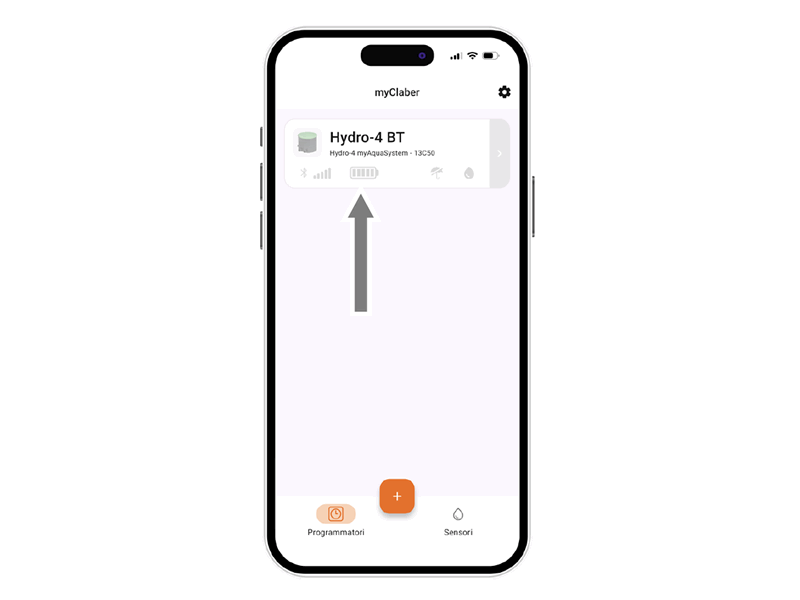

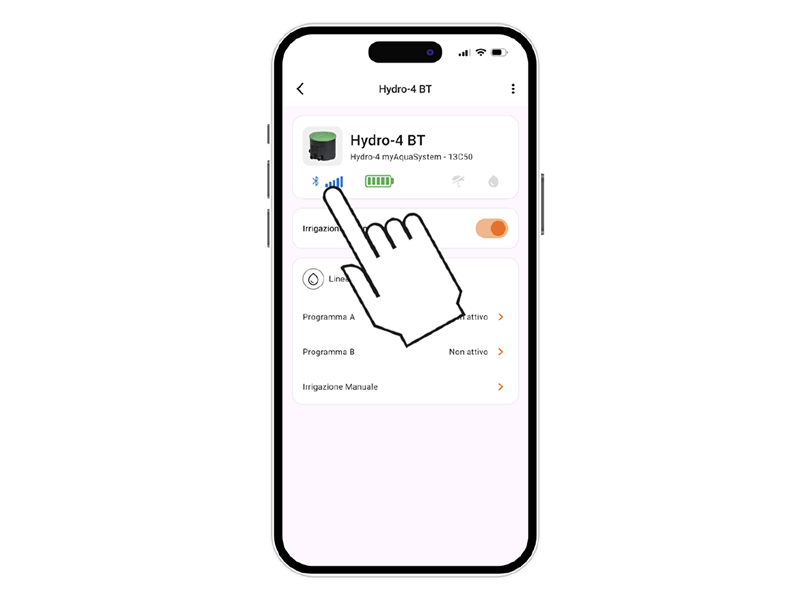

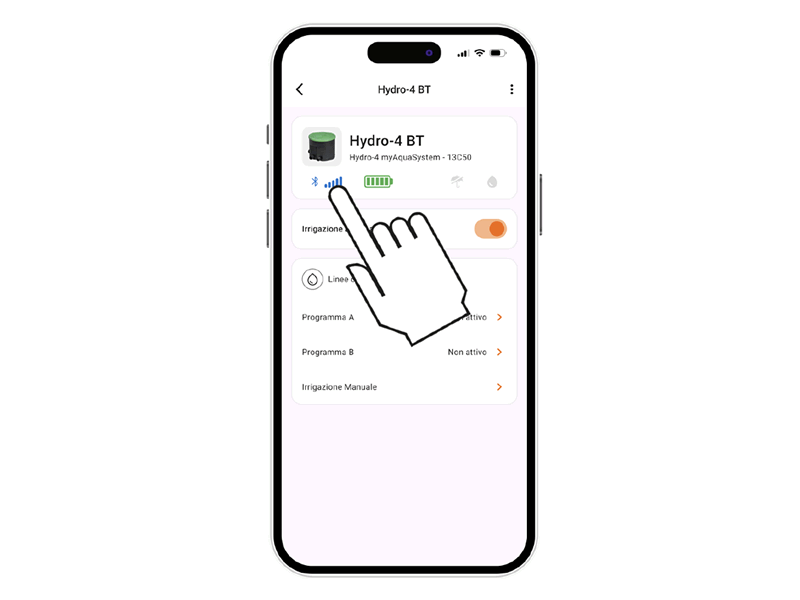

Το εικονίδιο Bluetooth® δείχνει αν ο προγραμματιστής είναι προσβάσιμος (μπλε) ή όχι (γκρι). Αν όχι, πλησιάστε με το smartphone.
Επιλέξτε το εικονίδιο για επεξήγηση.

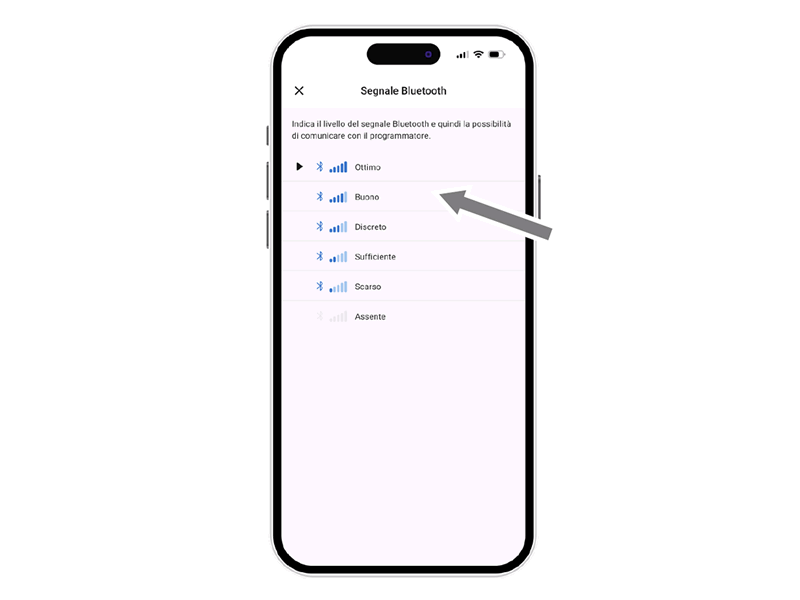

Ποιότητα σήματος Bluetooth®.

Αν ο προγραμματιστής δεν είναι προσβάσιμος, πλησιάστε.
Αν επιμένει το πρόβλημα και πληκτρολογήσατε το PIN αντί να σαρώσετε QR, ίσως είναι λάθος. Διαγράψτε και επαναλάβετε.

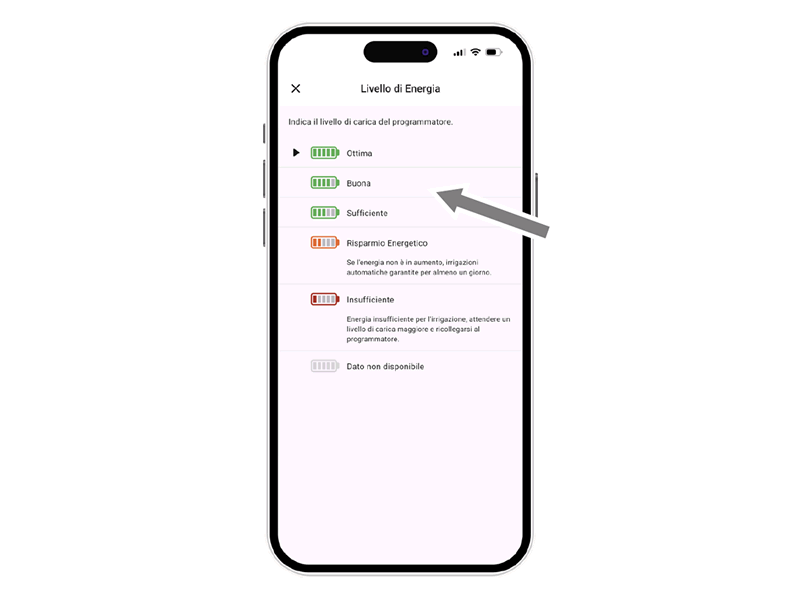

Το επίπεδο ενέργειας, ορατό στη σελίδα του προγραμματιστή στην εφαρμογή, είναι ιδιαίτερα σημαντικό.

Το επίπεδο ενέργειας εμφανίζεται επίσης στην επάνω γραμμή μετά το άνοιγμα της κάρτας. Με την επιλογή του εικονιδίου προβάλλονται πρόσθετες πληροφορίες.

Αν το επίπεδο ενέργειας είναι ανεπαρκές, αντικαταστήστε τις μπαταρίες το συντομότερο. Υπάρχουν 5 επίπεδα ενέργειας. Σε λειτουργία εξοικονόμησης (κίτρινο), ο προγραμματιστής λειτουργεί για 1 ακόμη ημέρα. Με ανεπαρκή ενέργεια (κόκκινο), όλες οι λειτουργίες απενεργοποιούνται αλλά ημερομηνία/ώρα διατηρούνται για 16 ώρες.

Αν ο προγραμματιστής αποφορτιστεί πλήρως και σβήσει, μπορεί να επανεκκινήσει μετά την αντικατάσταση των μπαταριών. Η ημερομηνία/ώρα θα χαθούν και η άρδευση μπορεί να ξεκινήσει απρόβλεπτα.

Επιλέγοντας την κάρτα του προγραμματιστή, μπορείτε να δείτε την κατάστασή του από την επάνω γραμμή.

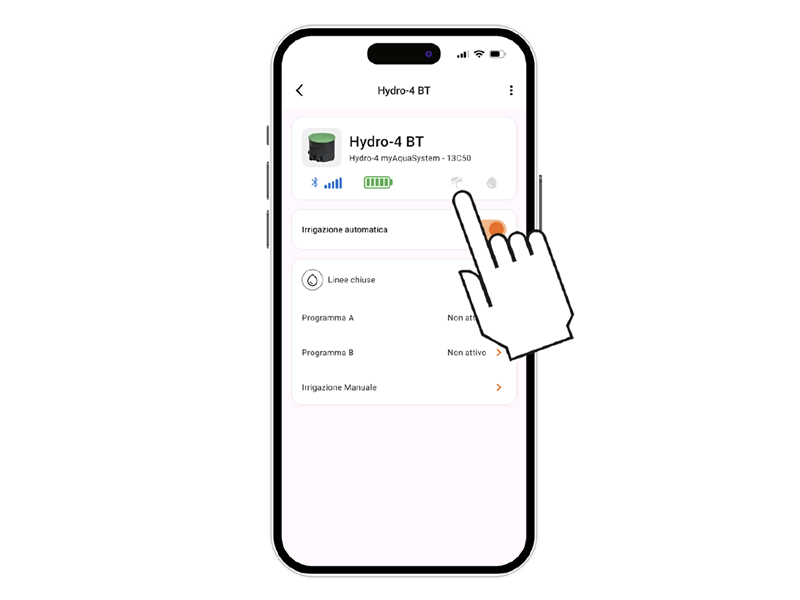

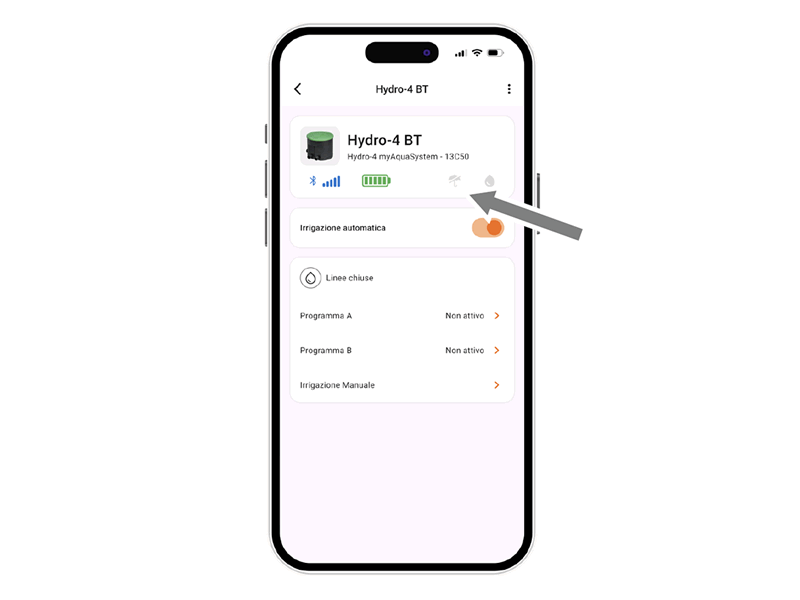

Η κατάσταση του αισθητήρα βροχής εμφανίζεται στην επάνω γραμμή μέσω του εικονιδίου της ομπρέλας.
Ο αισθητήρας ενημερώνει τον προγραμματιστή κάθε λεπτό.

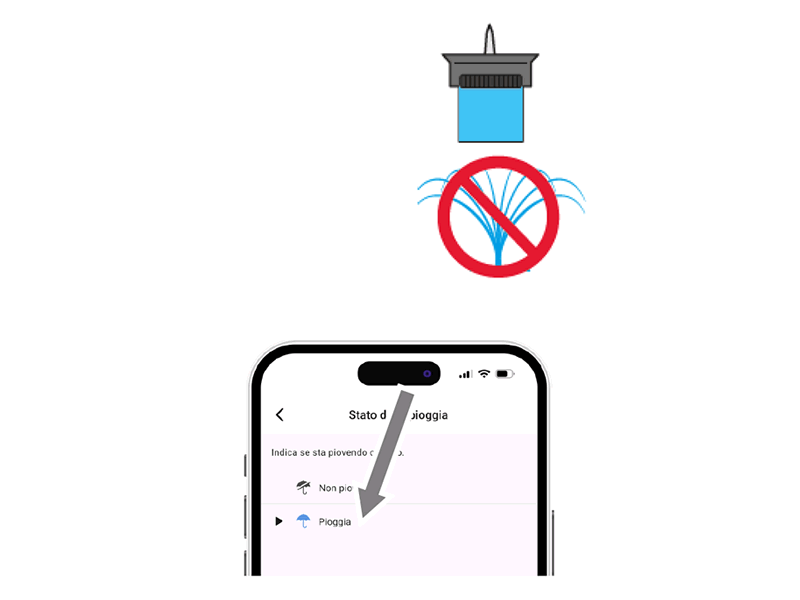

Το μπλε εικονίδιο ομπρέλας δείχνει ότι ο αισθητήρας είναι γεμάτος και δεν θα πραγματοποιηθεί αυτόματο πότισμα.
Το γκρι εικονίδιο δείχνει ότι ο αισθητήρας είναι άδειος και το πότισμα θα γίνει όπως έχει προγραμματιστεί.

Επιλέγοντας την κάρτα του προγραμματιστή, μπορείτε να δείτε πληροφορίες σχετικά με την κατάστασή του στην επάνω γραμμή.

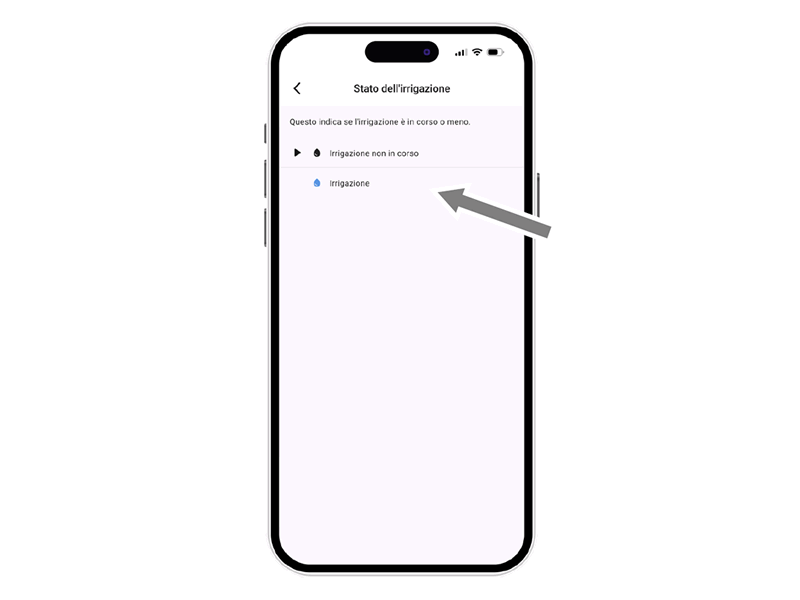

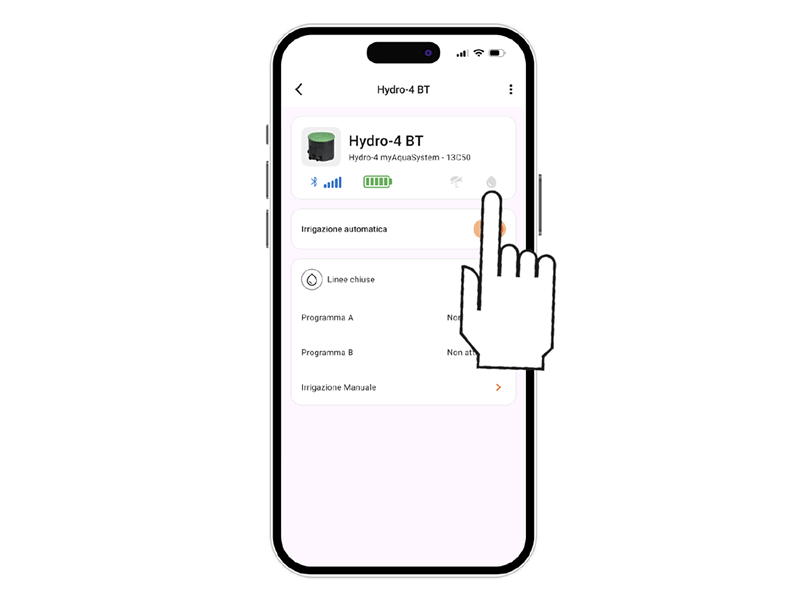

Η κατάσταση άρδευσης εμφανίζεται στην επάνω γραμμή.

Αν η άρδευση βρίσκεται σε εξέλιξη — αυτόματη ή χειροκίνητη — εμφανίζεται με το εικονίδιο σταγόνας: μπλε όταν είναι ενεργή, γκρι όταν δεν είναι.

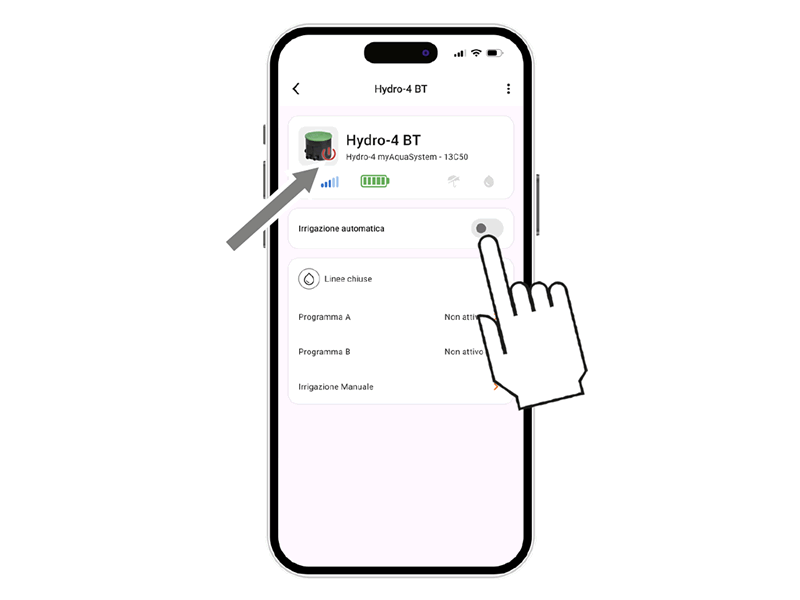

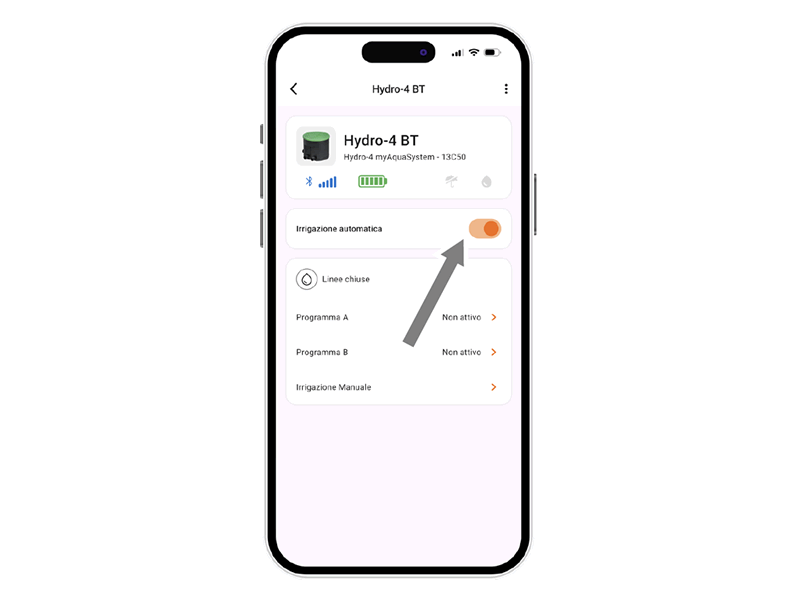

Για να ενεργοποιήσετε/απενεργοποιήσετε την αυτόματη άρδευση, πατήστε την κάρτα του προγραμματιστή.

Χρησιμοποιήστε τον διακόπτη Αυτόματης Άρδευσης. Αν είναι απενεργοποιημένη, εμφανίζεται κόκκινο σύμβολο.

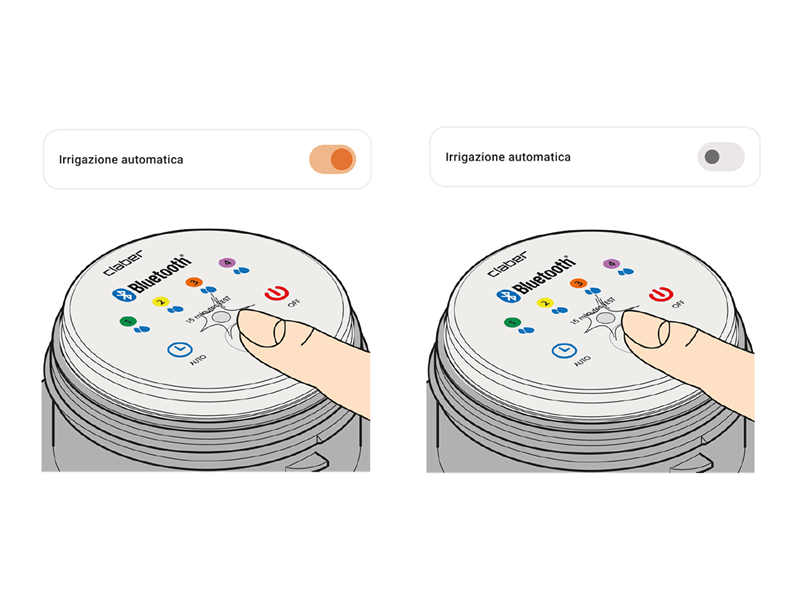

Μπορείτε επίσης να χρησιμοποιήσετε το κουμπί της συσκευής. Με ένα πάτημα εμφανίζεται η κατάσταση.
Μπλε αναβοσβήσιμο = ενεργό· κόκκινο = ανενεργό.
Με διπλό πάτημα αλλάζει η κατάσταση.

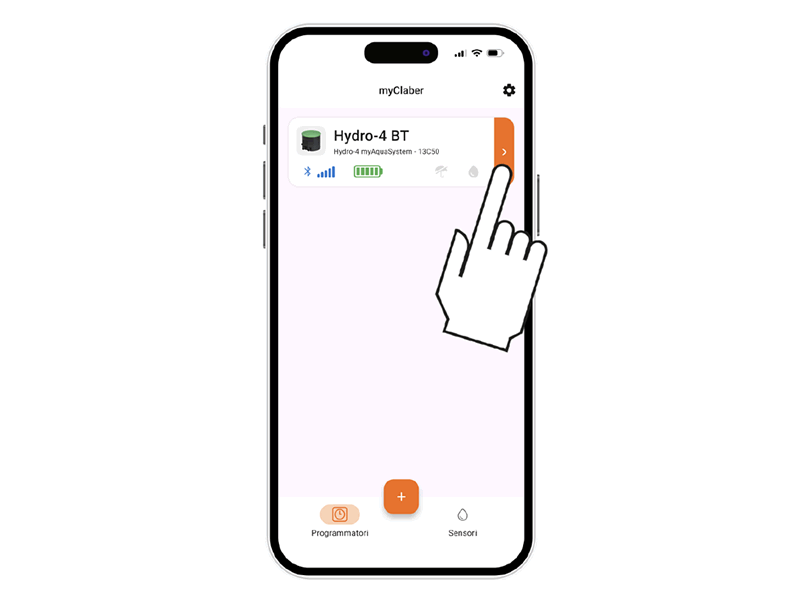

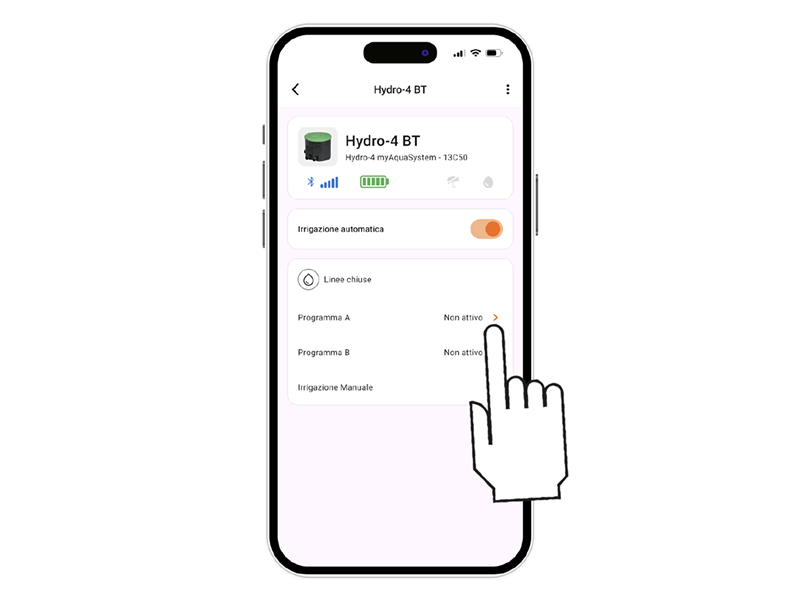

Πατώντας την κάρτα του προγραμματιστή μπορείτε να ξεκινήσετε τον προγραμματισμό.

Το Hydro4 BT προσφέρει 2 προγράμματα άρδευσης, A και B. Κάθε ένα επιτρέπει το άνοιγμα των γραμμών άρδευσης διαδοχικά ή μόνο μέρους αυτών. Επιλέξτε το επιθυμητό πρόγραμμα.

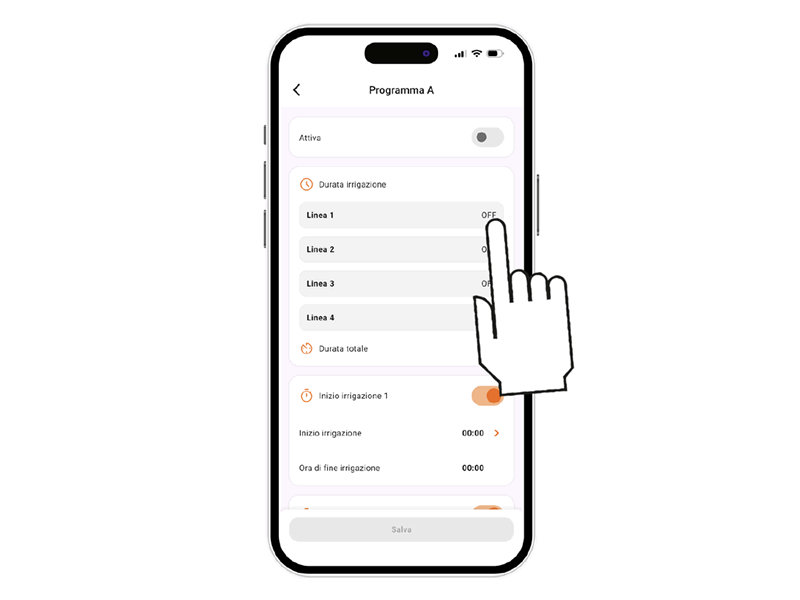

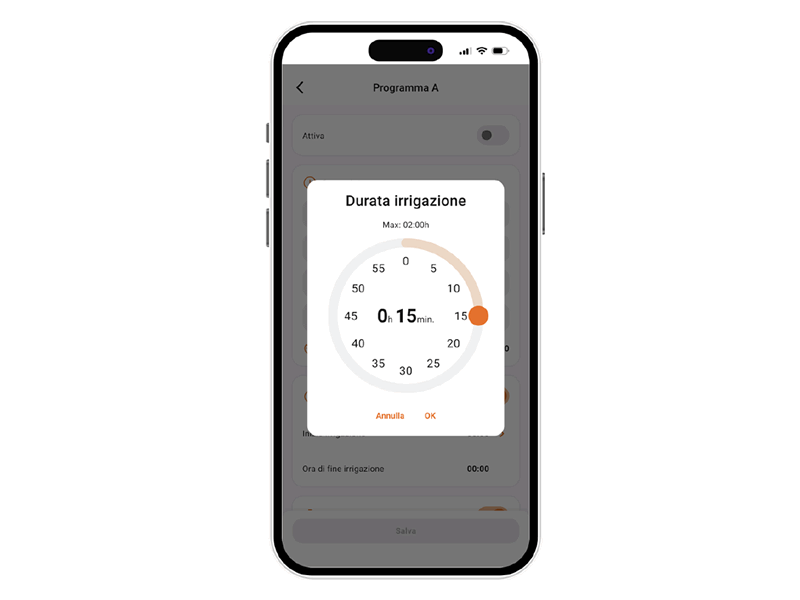

Ορίστε τη ΔΙΑΡΚΕΙΑ άρδευσης για κάθε γραμμή στα προγράμματα A και B.

Περιστρέψτε τις ώρες και τα λεπτά έως το επιθυμητό σημείο και επιβεβαιώστε.
Η διάρκεια μπορεί να είναι από 1 λεπτό έως 2 ώρες.

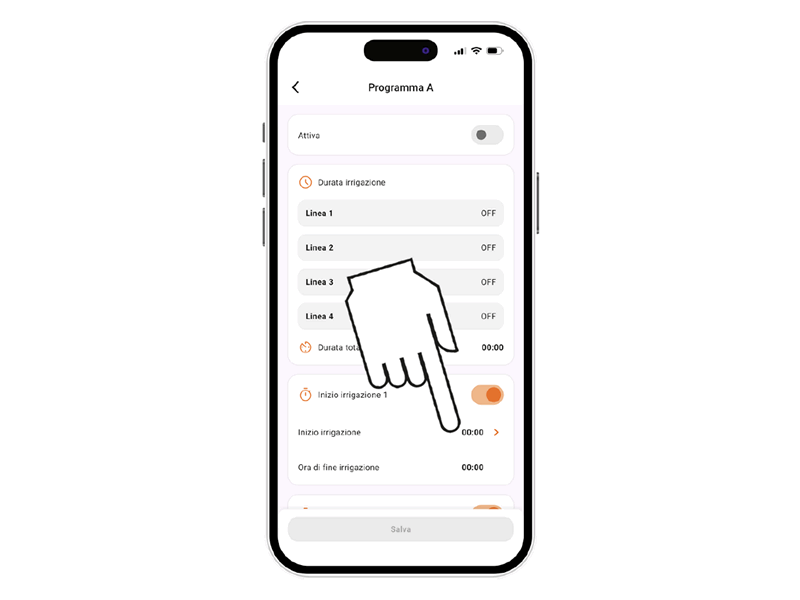

Ενεργοποιήστε την ώρα ΕΝΑΡΞΗΣ άρδευσης.
Μπορούν να ρυθμιστούν έως 4 ώρες έναρξης ανά ημέρα ανά πρόγραμμα.Προσοχή:
τα προγράμματα δεν πρέπει να επικαλύπτονται· μόνο μία βαλβίδα μπορεί να ανοίξει κάθε φορά.

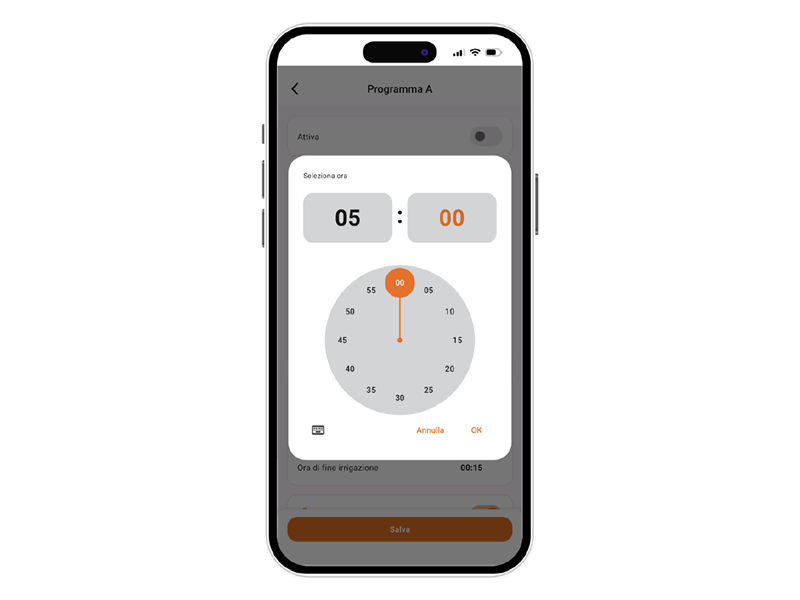

Περιστρέψτε τα ψηφία ωρών και λεπτών έως τη ζητούμενη ώρα έναρξης και επιβεβαιώστε.
Εναλλακτικά, χρησιμοποιήστε το εικονίδιο πληκτρολογίου για άμεση εισαγωγή τιμών.

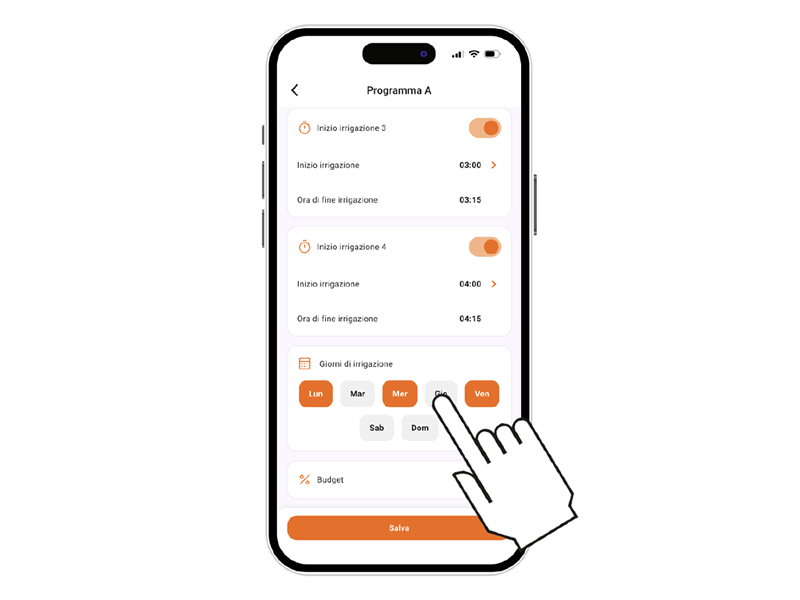

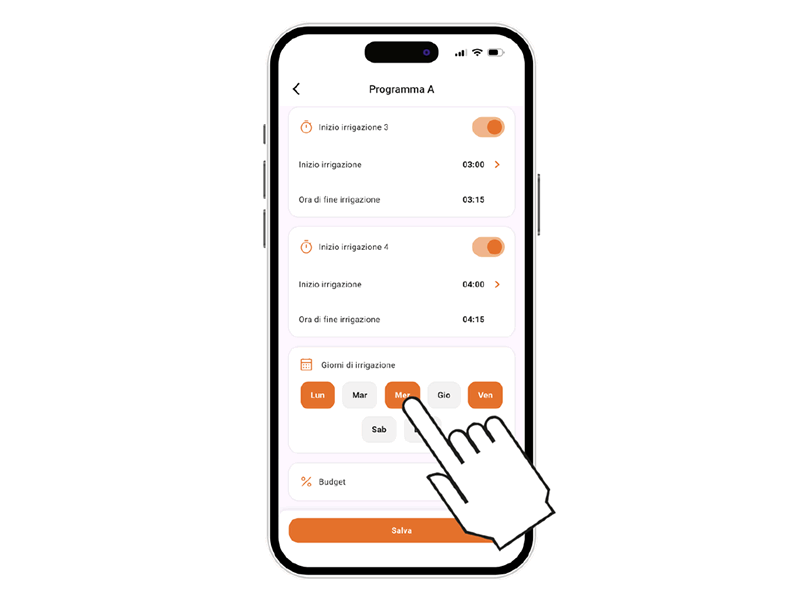

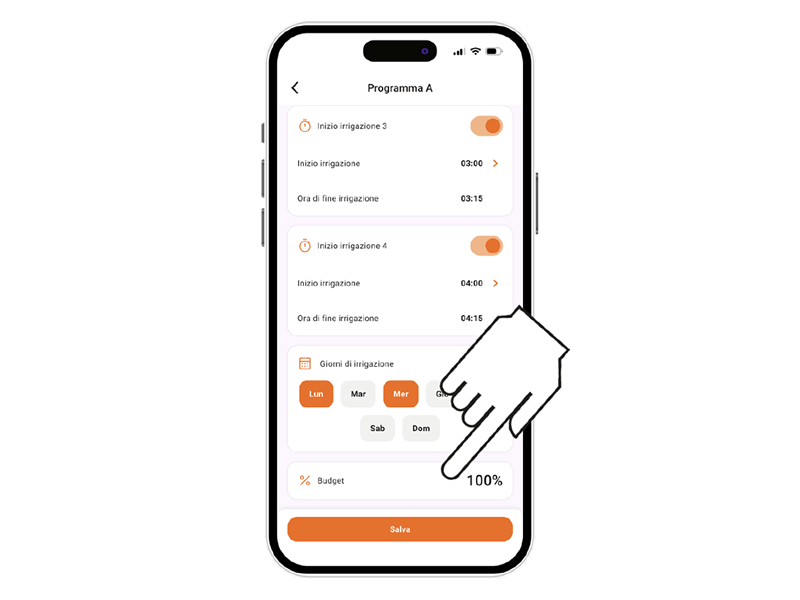

Επιλέξτε στη συνέχεια τις ημέρες της εβδομάδας στις οποίες θέλετε να γίνει άρδευση. Η άρδευση θα πραγματοποιείται στις ημέρες με πορτοκαλί ένδειξη.

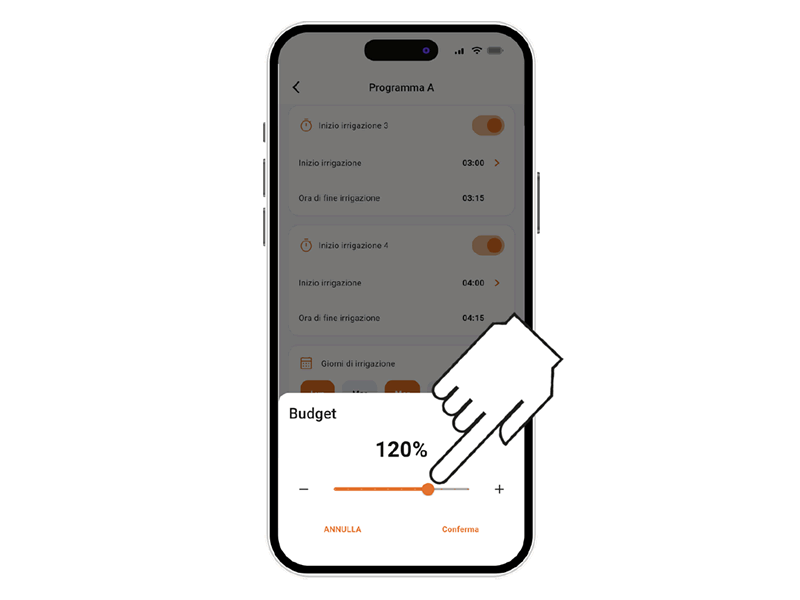

Εάν χρειάζεται, μπορείτε να ορίσετε έναν ΠΡΟΫΠΟΛΟΓΙΣΜΟ για να αυξήσετε ή μειώσετε τη διάρκεια άρδευσης, από –50% έως +150%, χωρίς να αλλάξετε το πρόγραμμα.

Σύρετε τον δείκτη για να αυξήσετε ή μειώσετε την τιμή του προϋπολογισμού ή χρησιμοποιήστε τα κουμπιά «+» και «–», έπειτα επιβεβαιώστε τη νέα τιμή.

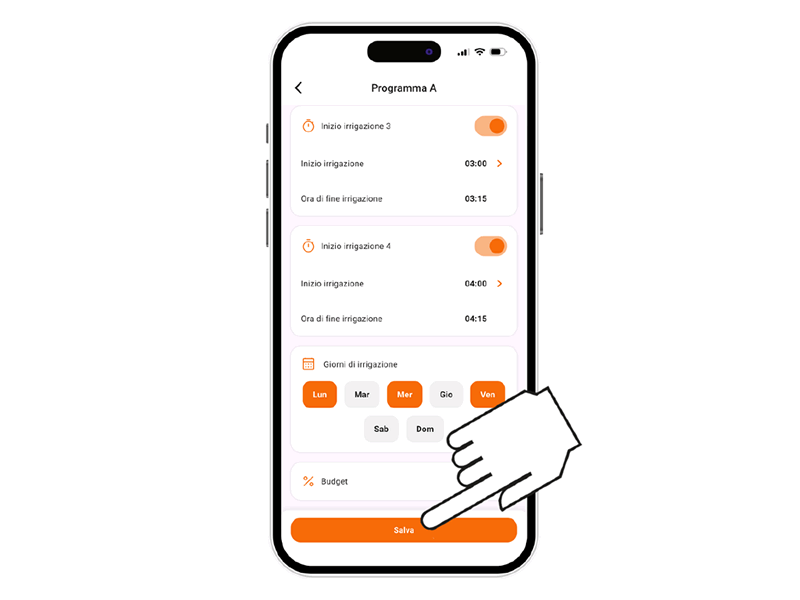

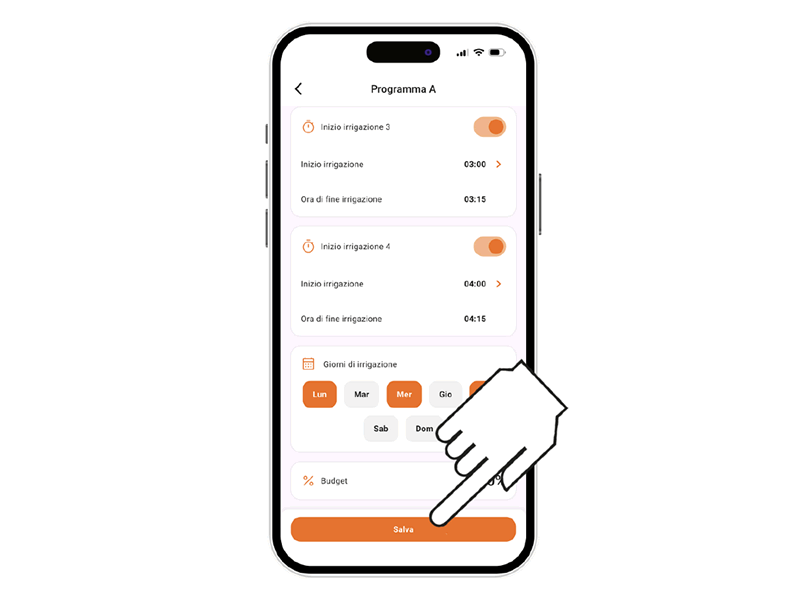

Για να επιβεβαιώσετε τις ρυθμίσεις, πατήστε Αποθήκευση.Προσοχή:
τα προγράμματα δεν πρέπει να επικαλύπτονται· μόνο μία βαλβίδα μπορεί να ανοίγει τη φορά.

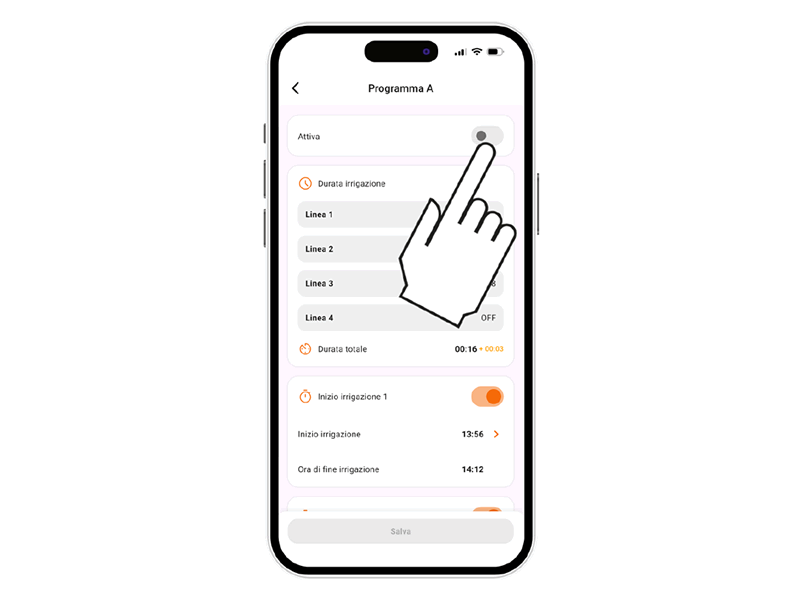

Για άμεση ενεργοποίηση του προγράμματος, βεβαιωθείτε ότι ο διακόπτης του προγράμματος βρίσκεται στη θέση ΕΝΕΡΓΟ.

Για να πραγματοποιηθούν οι προγραμματισμένες αρδεύσεις, βεβαιωθείτε ότι ο διακόπτης αυτόματης άρδευσης είναι επίσης στη θέση ΕΝΕΡΓΟ.

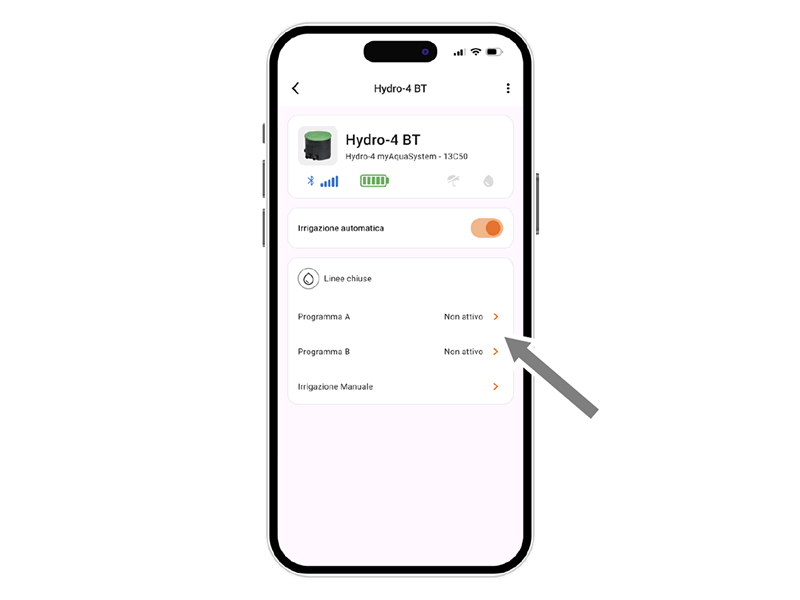

Από την κάρτα του προγραμματιστή, επιλέξτε το πρόγραμμα που θέλετε να τροποποιήσετε.

Αλλάξτε τις επιθυμητές ρυθμίσεις.

Για να εφαρμοστούν οι αλλαγές, πατήστε Αποθήκευση.

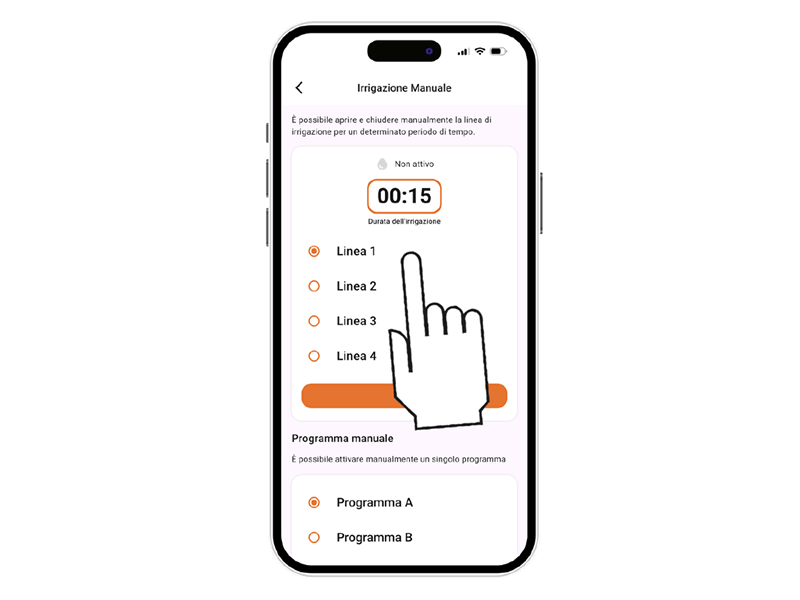

Είναι δυνατό το χειροκίνητο άνοιγμα και κλείσιμο των γραμμών άρδευσης για συγκεκριμένο χρονικό διάστημα.
Πατήστε την κάρτα του προγραμματιστή.

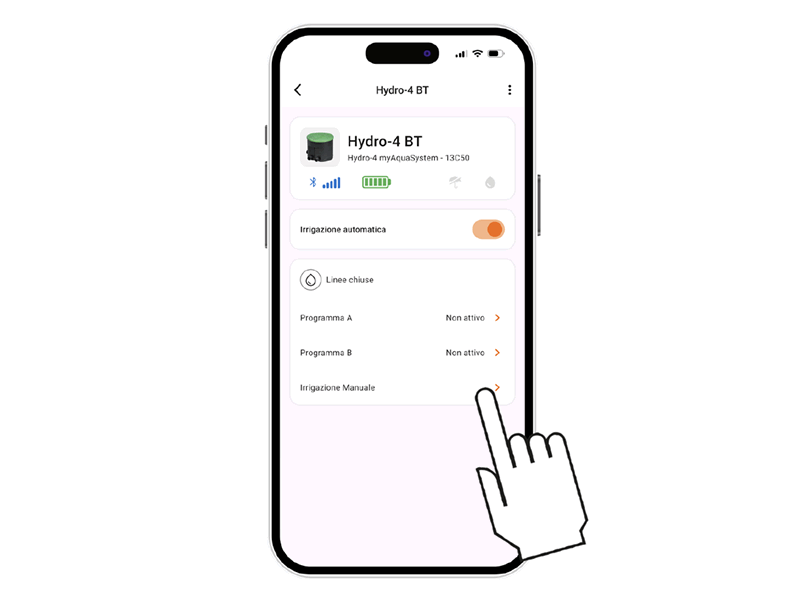

Επιλέξτε την επιλογή Χειροκίνητη άρδευση.

Επιλέξτε τη γραμμή άρδευσης και ορίστε τη διάρκεια πατώντας στο πεδίο ωρών/λεπτών.

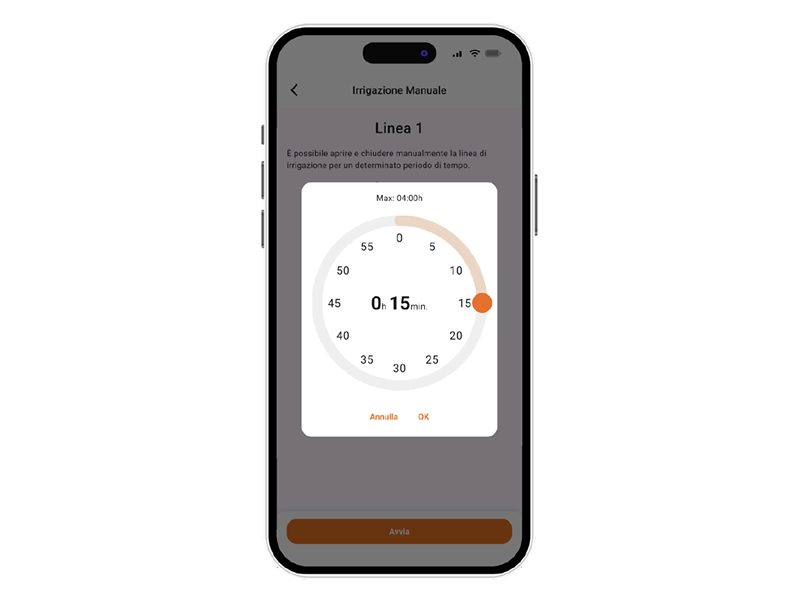

Περιστρέψτε τα λεπτά μέχρι τη ζητούμενη διάρκεια και επιβεβαιώστε.
Η άρδευση ρυθμίζεται από 1 λεπτό έως 4 ώρες.

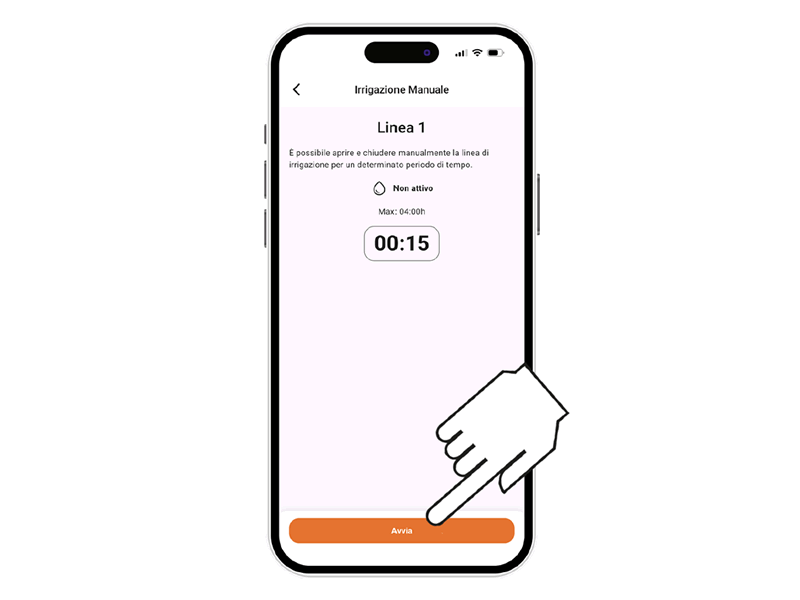

Για να ξεκινήσει η άρδευση, πατήστε ΕΝΑΡΞΗ.

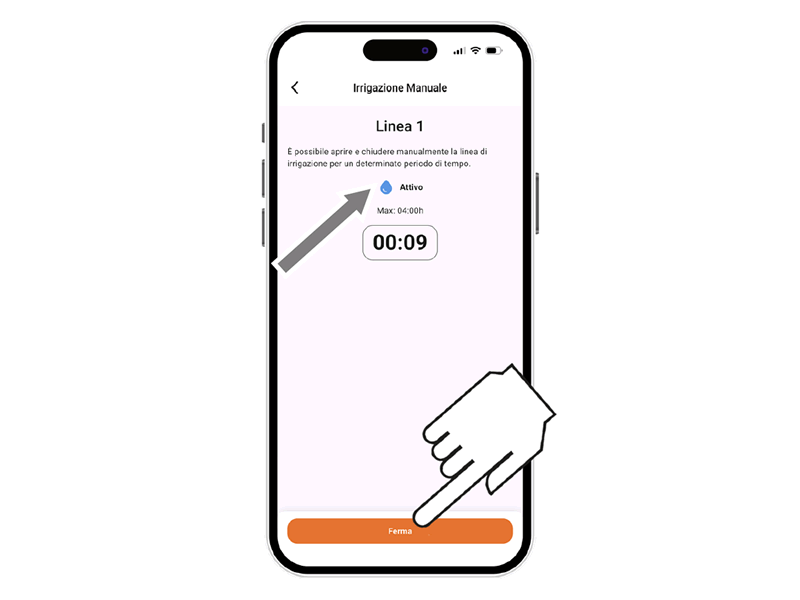

Η χειροκίνητη άρδευση μπορεί να διακοπεί πριν ολοκληρωθεί πατώντας STOP.
Εάν η χειροκίνητη άρδευση ολοκληρωθεί, ο προγραμματιστής επιστρέφει στην αυτόματη λειτουργία. Εάν υπάρχει προγραμματισμένη αυτόματη άρδευση κατά τη διάρκεια χειροκίνητης, αυτή δεν θα πραγματοποιηθεί.

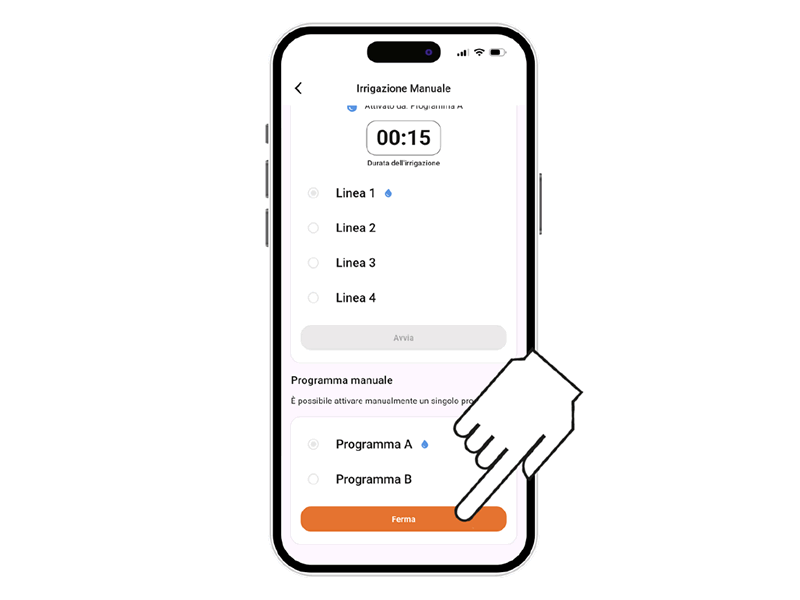

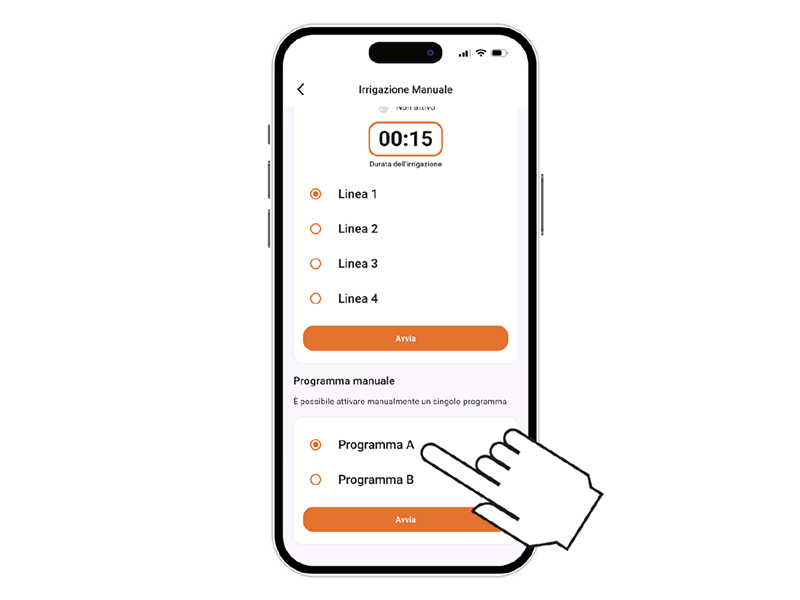

Είναι επίσης δυνατό να ενεργοποιηθεί χειροκίνητα ένα μόνο πρόγραμμα. Αυτή η λειτουργία εκκινεί ολόκληρο τον κύκλο A ή B, ανοίγοντας τις βαλβίδες διαδοχικά σύμφωνα με τις ρυθμίσεις.

Η χειροκίνητη άρδευση μπορεί να διακοπεί πριν ολοκληρωθεί ο κύκλος πατώντας STOP.

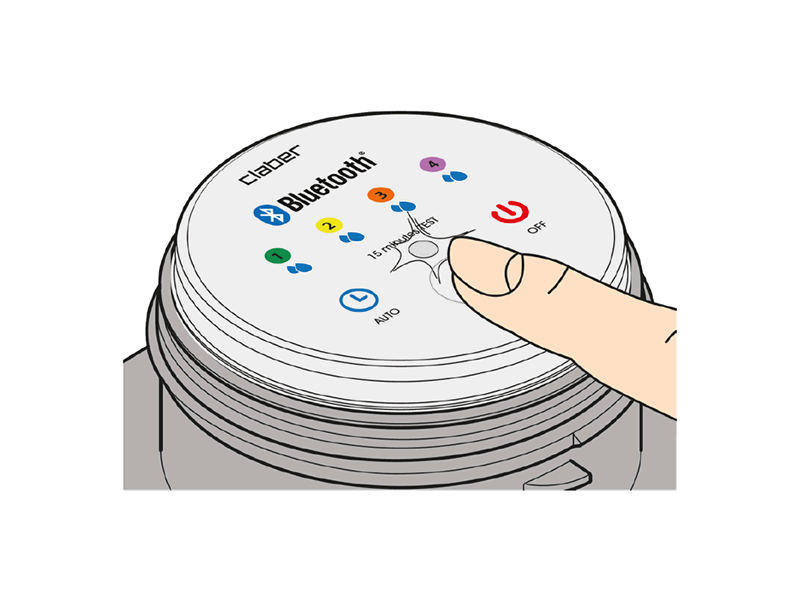

Για να ενεργοποιήσετε τη χειροκίνητη άρδευση από τον προγραμματιστή, πατήστε πολλές φορές το κουμπί Hydro4 BT μέχρι το LED να αναβοσβήσει στο χρώμα της γραμμής που θέλετε να ανοίξετε: γραμμή 1 ΠΡΑΣΙΝΟ, γραμμή 2 ΚΙΤΡΙΝΟ, γραμμή 3 ΠΟΡΤΟΚΑΛΙ, γραμμή 4 ΜΩΒ.
Θα ξεκινήσει χειροκίνητη άρδευση 15 λεπτών στη γραμμή που επιλέχθηκε.

Για να διακόψετε την άρδευση πριν την ολοκλήρωση, πατήστε ξανά το κουμπί του προγραμματιστή.
Εάν η χειροκίνητη άρδευση ολοκληρωθεί, ο προγραμματιστής επιστρέφει στην αυτόματη λειτουργία. Η προγραμματισμένη άρδευση κατά τη διάρκεια χειροκίνητης δεν θα πραγματοποιηθεί.

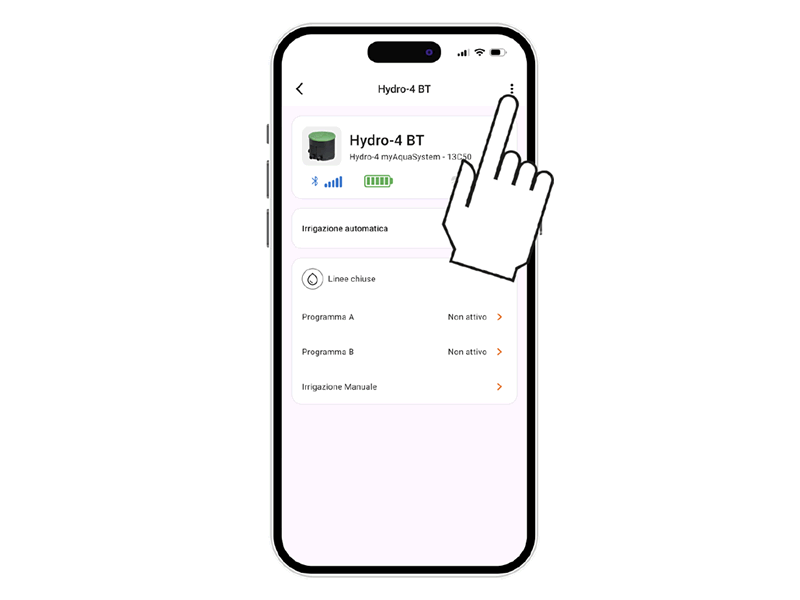

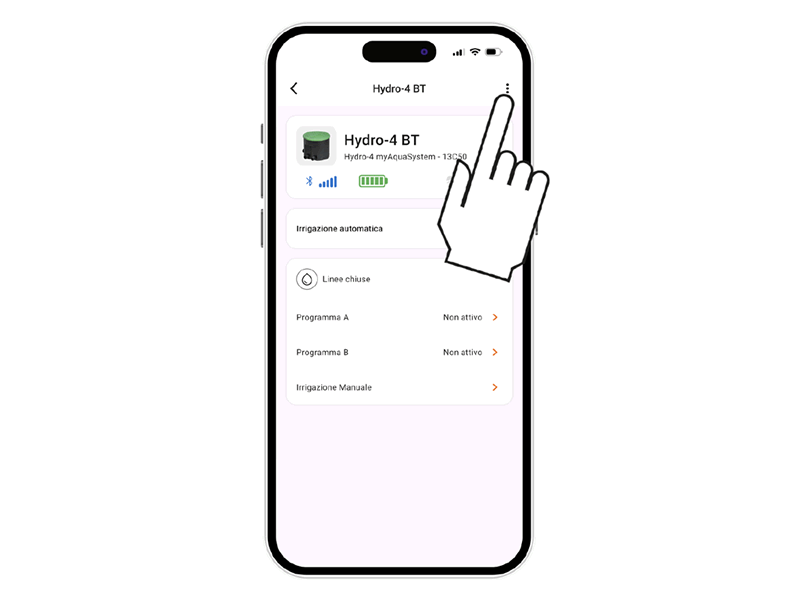

Με την εφαρμογή myClaber μπορείτε να δώσετε όνομα στον προγραμματιστή ή στις γραμμές άρδευσής του.

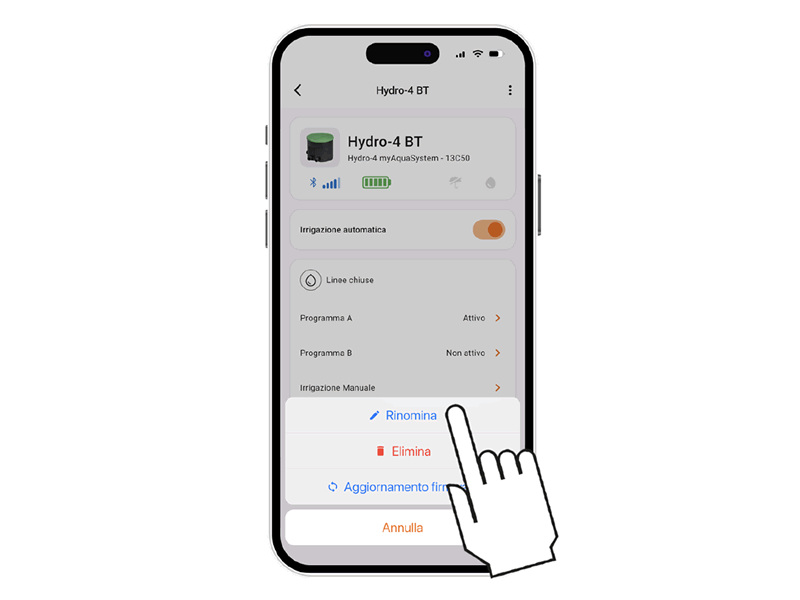

Επιλέξτε την ενέργεια μετονομασίας.

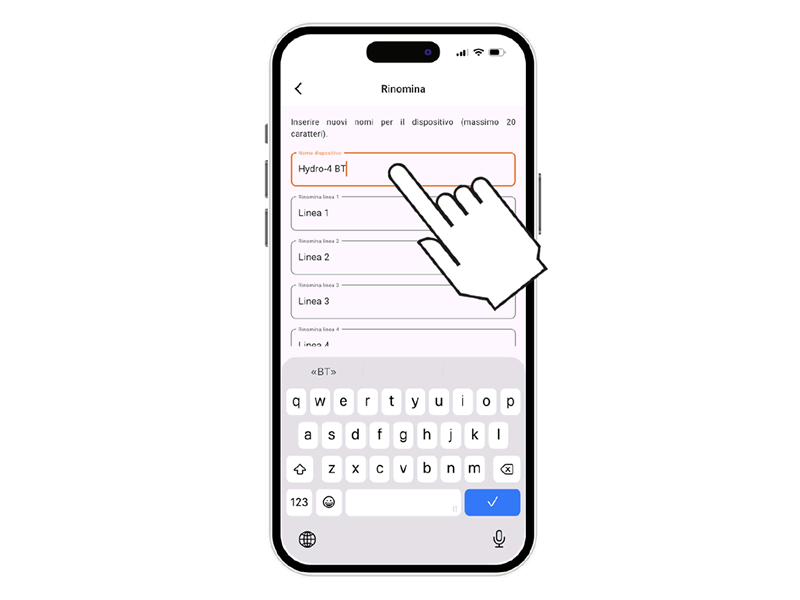

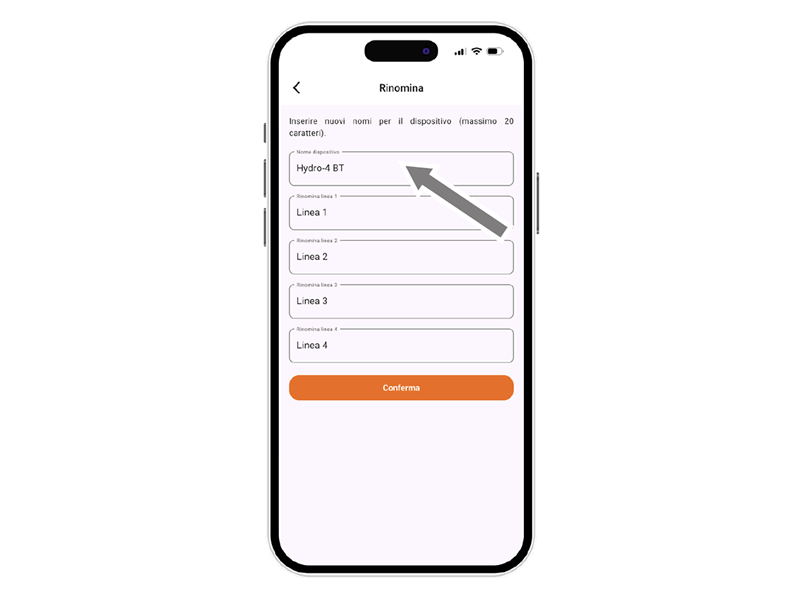

Για να δώσετε όνομα στον προγραμματιστή ή στη γραμμή άρδευσης, επιλέξτε το πεδίο κειμένου που θέλετε να τροποποιήσετε.

Πληκτρολογήστε το κείμενο (μέγιστο 20 χαρακτήρες) και επιβεβαιώστε.

Με την εφαρμογή myClaber μπορείτε να διαγράψετε έναν συσχετισμένο προγραμματιστή.

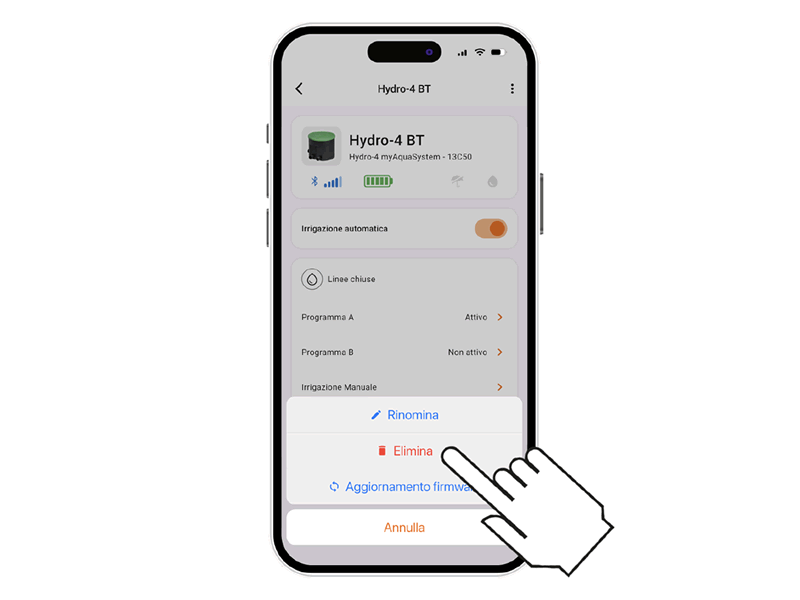

Επιλέξτε την ενέργεια Διαγραφή.

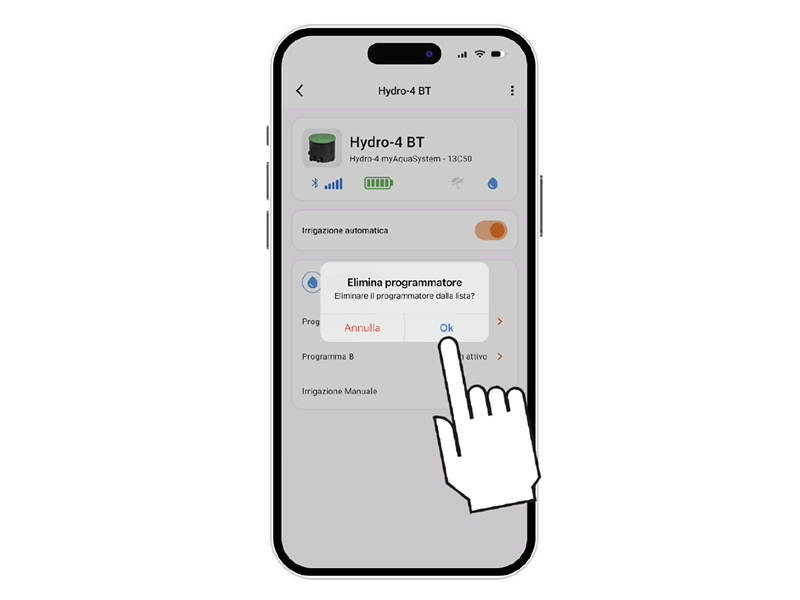

Επιβεβαιώστε τη διαγραφή.
Ο προγραμματιστής δεν θα εμφανίζεται πλέον στην εφαρμογή myClaber. Για να τον επανασυνδέσετε, επαναλάβετε τη διαδικασία ΣΥΣΧΕΤΙΣΗΣ.Προσοχή:
ένας προγραμματιστής που διαγράφεται από την εφαρμογή συνεχίζει τις προγραμματισμένες αυτόματες αρδεύσεις, αλλά δεν εμφανίζεται πλέον στην αρχική οθόνη. Για να αναστείλετε μόνο την προγραμματισμένη άρδευση, χρησιμοποιήστε τον διακόπτη Αυτόματης Άρδευσης.

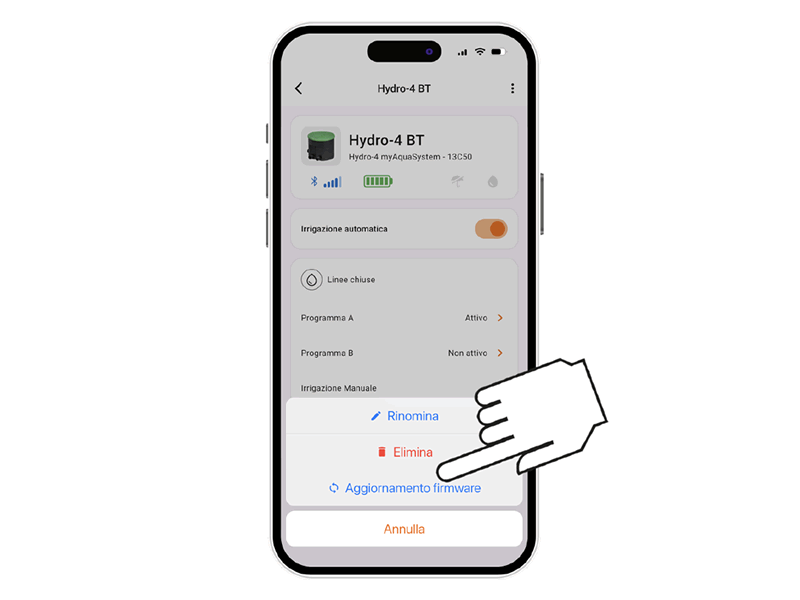

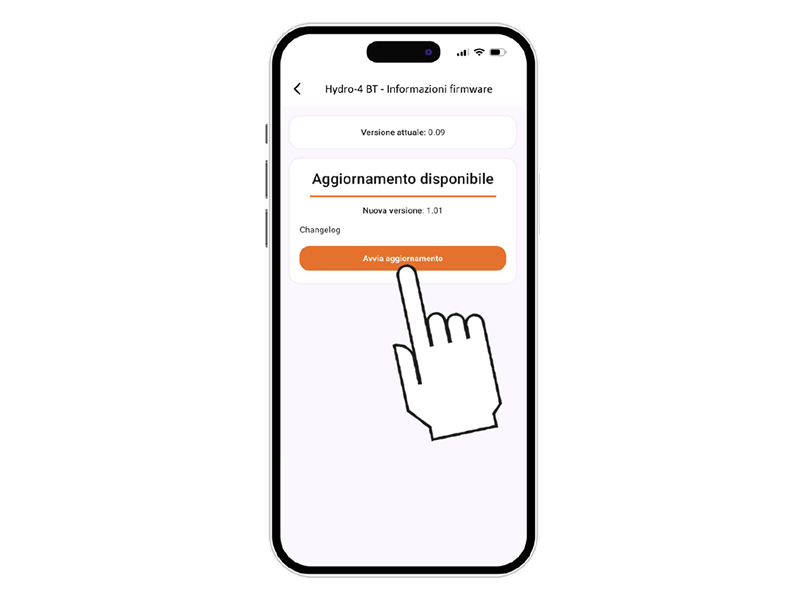

Με την εφαρμογή myClaber μπορείτε να ενημερώσετε το λογισμικό (firmware) του προγραμματιστή.
Όταν υπάρχει διαθέσιμη ενημέρωση, εμφανίζεται το μήνυμα ΔΙΑΘΕΣΙΜΗ ΕΝΗΜΕΡΩΣΗ.

Πατήστε το κουμπί για να συνεχίσετε.

Επιβεβαιώστε το μήνυμα για να ξεκινήσει η ενημέρωση.

Κατά τη διάρκεια της διαδικασίας, βεβαιωθείτε ότι βρίσκεστε κοντά στον προγραμματιστή και μην κλείσετε την εφαρμογή μέχρι να ολοκληρωθεί η ενημέρωση.

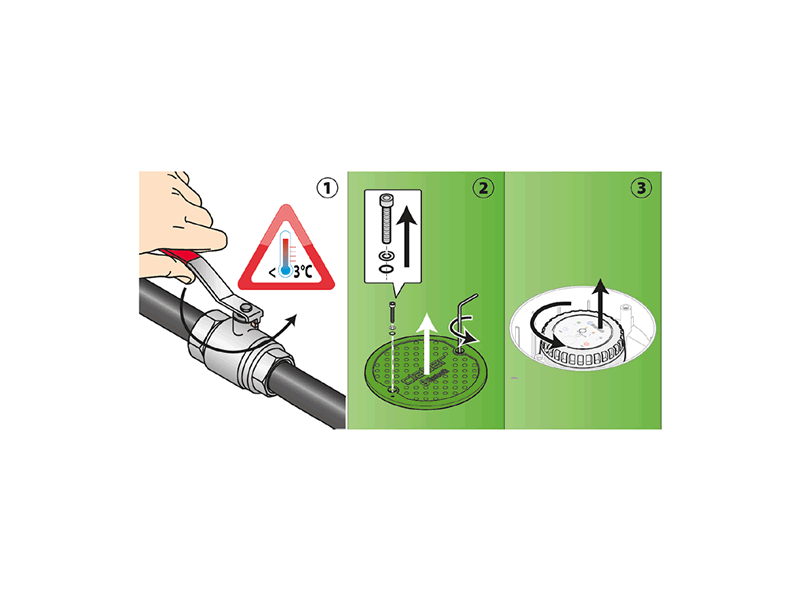

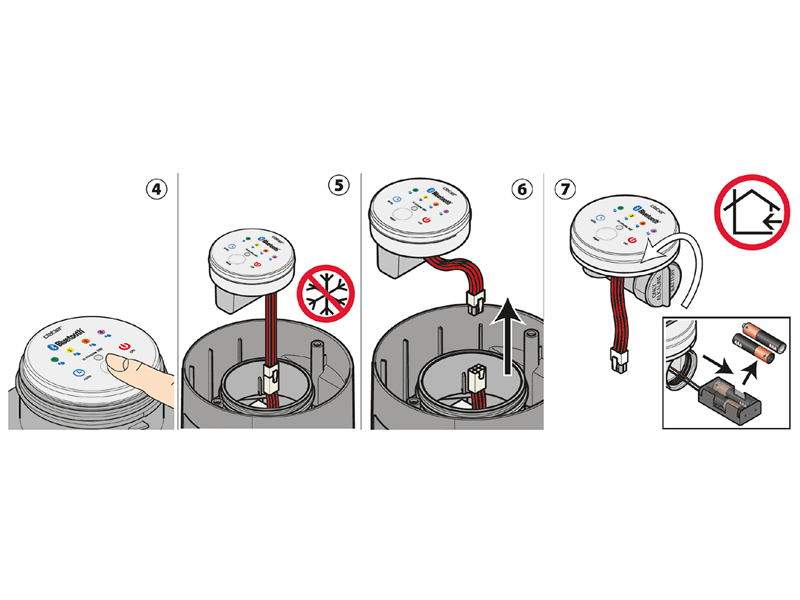

Κατά τις χειμερινές περιόδους και περιόδους αδράνειας, κλείστε τη βρύση (1) ή τη βάνα και αποκτήστε πρόσβαση στη μονάδα ελέγχου (23).

Για να αδειάσετε το νερό, ανοίξτε χειροκίνητα και τις 4 γραμμές διαδοχικά για την εκκένωση (4).
Αφαιρέστε τον προγραμματιστή (456) και φυλάξτε τον σε ξηρό μέρος όπου η θερμοκρασία δεν πέφτει κάτω από 3°C, αφαιρώντας και τις μπαταρίες (7).
Κλείστε σωστά και τα δύο καπάκια, το διαφανές και το πράσινο, βεβαιώνοντας ότι οι βίδες και οι φλάντζες είναι στη σωστή θέση.

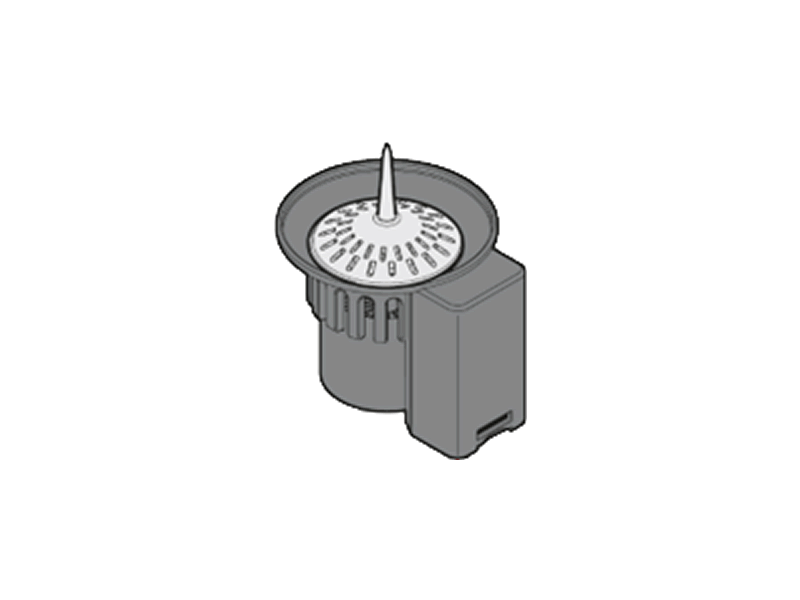

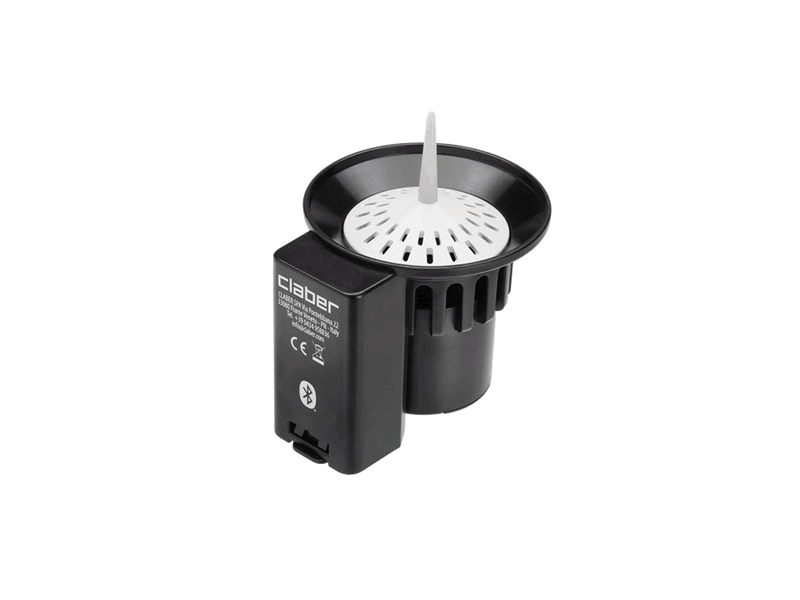

Ο προγραμματιστής μπορεί να χρησιμοποιηθεί με τον αισθητήρα βροχής Claber Rain Sensor Bluetooth® (κωδ. 90844).

Ο αισθητήρας βροχής ενημερώνει τον προγραμματιστή για την κατάστασή του: εάν το δοχείο είναι γεμάτο (βροχόπτωση τουλάχιστον 5 mm), η άρδευση δεν θα ξεκινήσει και οποιαδήποτε άρδευση σε εξέλιξη θα διακοπεί μέσα σε 1 λεπτό. Το χειροκίνητο άνοιγμα της βαλβίδας, είτε από το κουμπί είτε από την εφαρμογή, παραμένει δυνατό ακόμη και με ενεργό τον αισθητήρα βροχής.

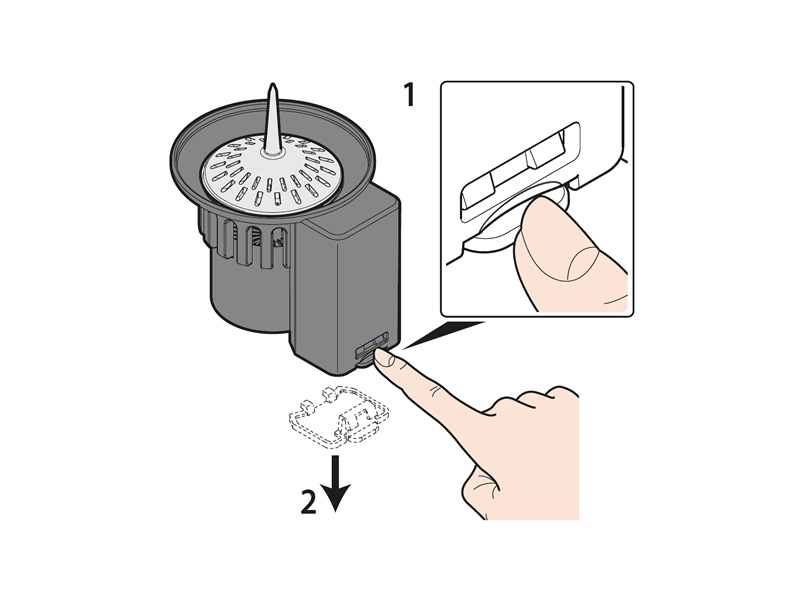

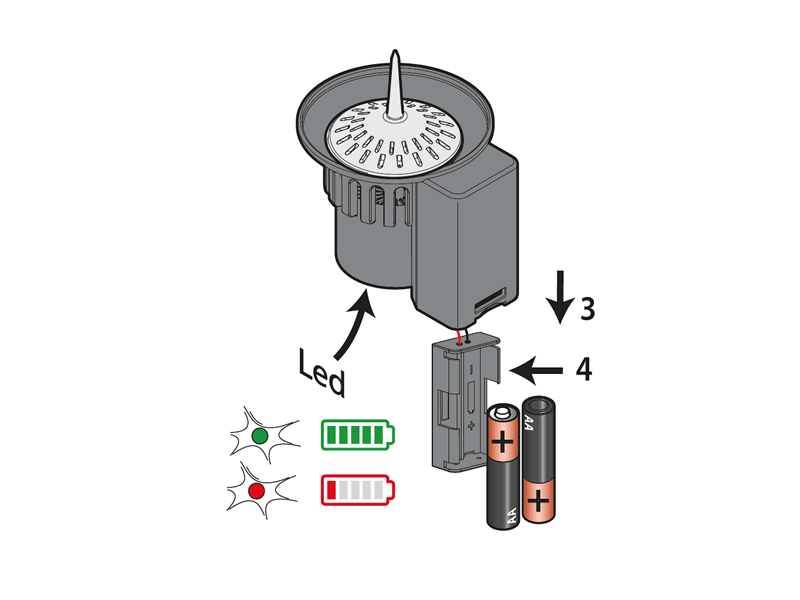

Ανοίξτε τη θήκη των μπαταριών.
Ξεκλειδώστε και αφαιρέστε το κάτω καπάκι χρησιμοποιώντας το πλαϊνό κλιπ.

Χρησιμοποιήστε αποκλειστικά δύο νέες αλκαλικές μπαταρίες μη επαναφορτιζόμενες 1,5V AA (LR6).
Όταν το LED αναβοσβήνει κόκκινο, οι μπαταρίες εξαντλούνται: αντικαταστήστε τις το συντομότερο.
Για την απόρριψη χρησιμοποιήστε τους ειδικούς κάδους συλλογής.
Συνιστάται η αφαίρεση των μπαταριών κατά τη διάρκεια μακράς αδράνειας του Rain Sensor BT.

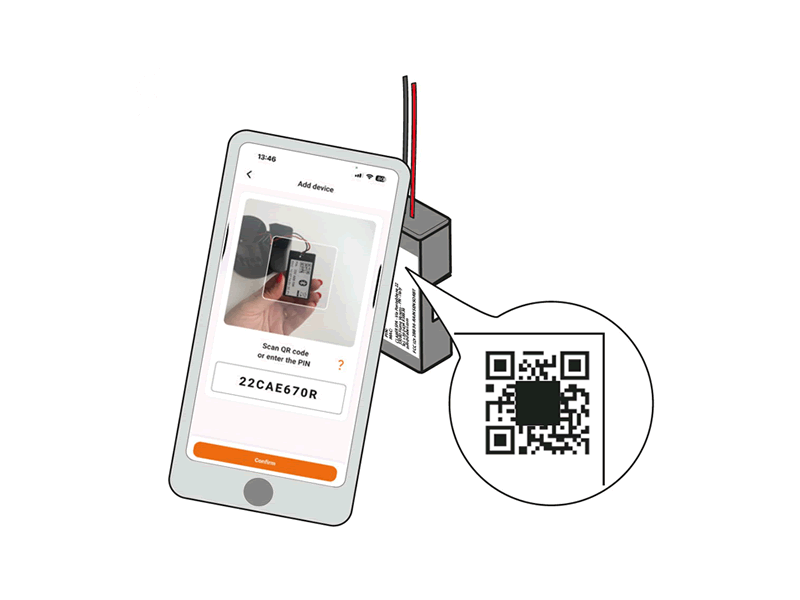

Ανοίξτε τη θήκη των μπαταριών και εντοπίστε την ετικέτα με τις πληροφορίες στο πίσω μέρος.
Εισαγάγετε τον αριθμητικό κωδικό (PIN) ή σαρώστε τον QR Code στην ετικέτα.

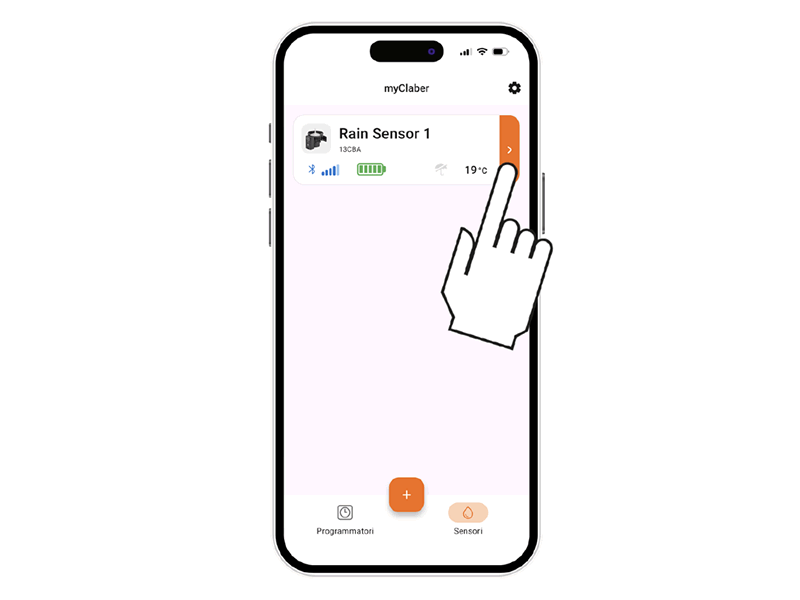

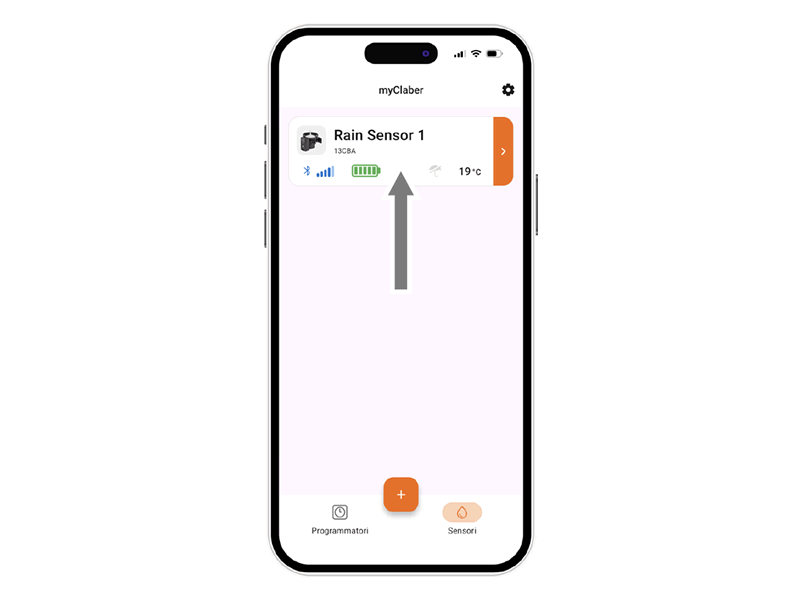

Η κάρτα του Rain Sensor BT θα εμφανιστεί στην κύρια σελίδα της εφαρμογής.

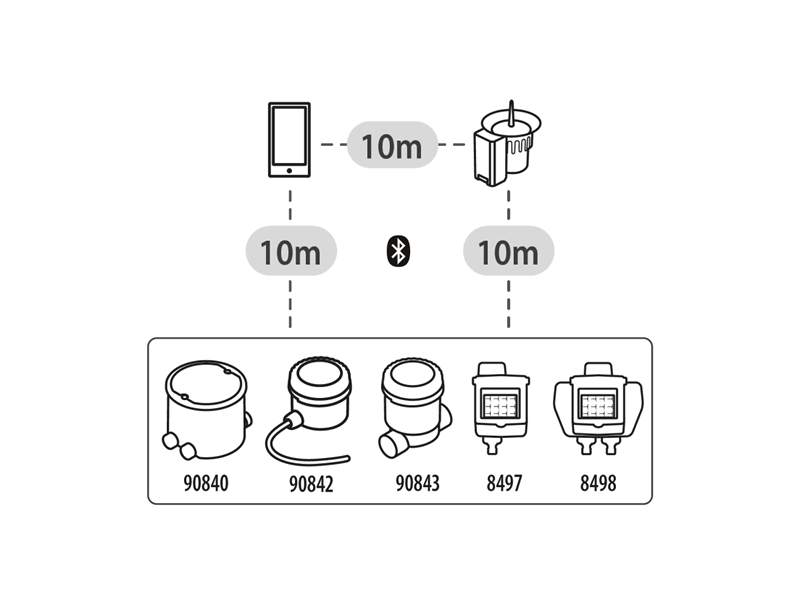

Για την εγκατάσταση, βεβαιωθείτε ότι η επιλεγμένη θέση επιτρέπει στον αισθητήρα να επικοινωνεί με όλες τις συσκευές που πρέπει να ελέγξει· κάθε Rain Sensor μπορεί να επικοινωνήσει με έως και 8 προγραμματιστές.
Η μέγιστη εμβέλεια είναι 10 m χωρίς εμπόδια (βλ. οδηγίες Rain Sensor).
Αν ένας αισθητήρας δεν καλύπτει όλους τους προγραμματιστές, συνιστάται να εγκαταστήσετε περισσότερους.

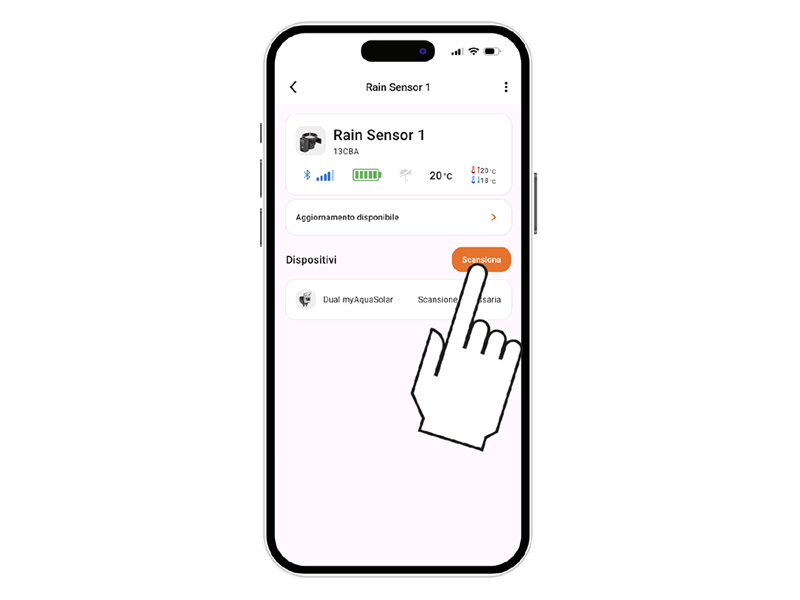

Ξεκινήστε τη σάρωση για να εντοπίσετε προγραμματιστές διαθέσιμους κοντά στον Rain Sensor.
Βεβαιωθείτε ότι η ποιότητα σήματος Bluetooth® είναι επαρκής (τουλάχιστον 2 μπάρες).

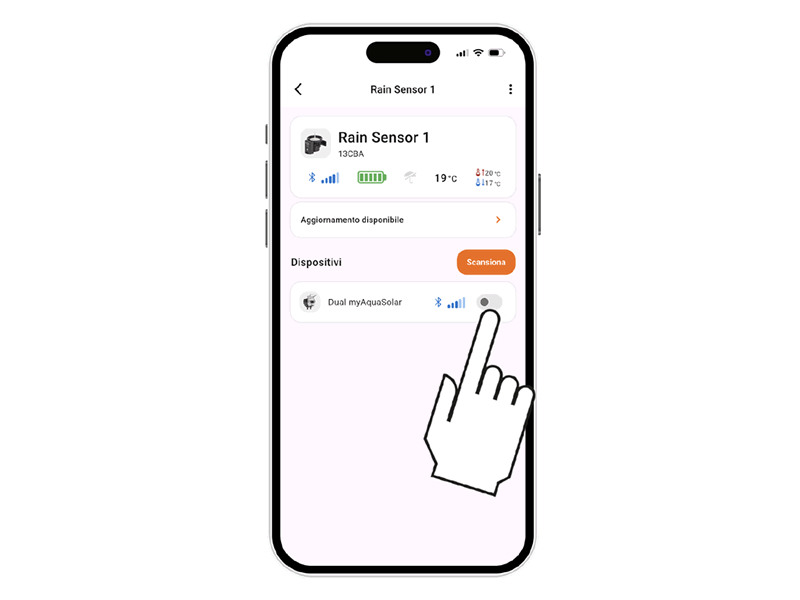

Συνδέστε τον Rain Sensor με έναν ή περισσότερους προγραμματιστές εγκατεστημένους στην εφαρμογή.

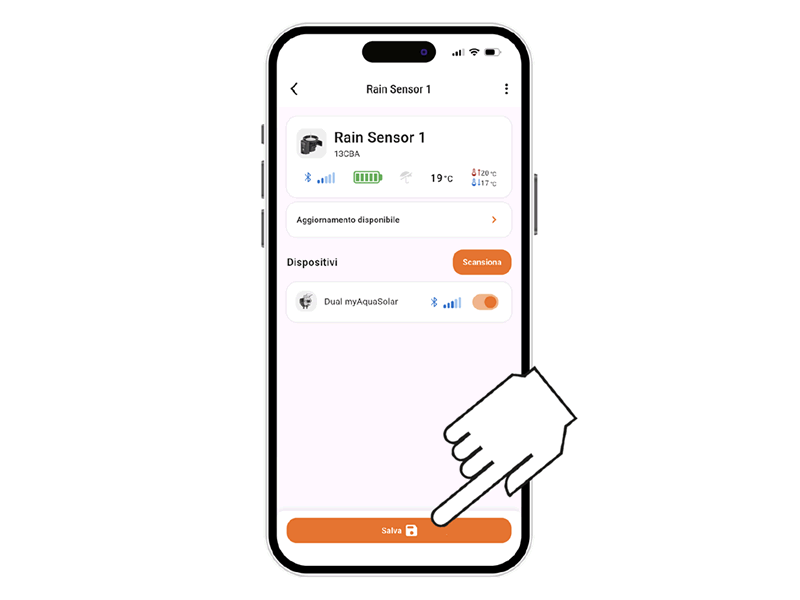

Αφού ολοκληρωθεί η σύζευξη, πρέπει να αποθηκεύσετε τις αλλαγές.

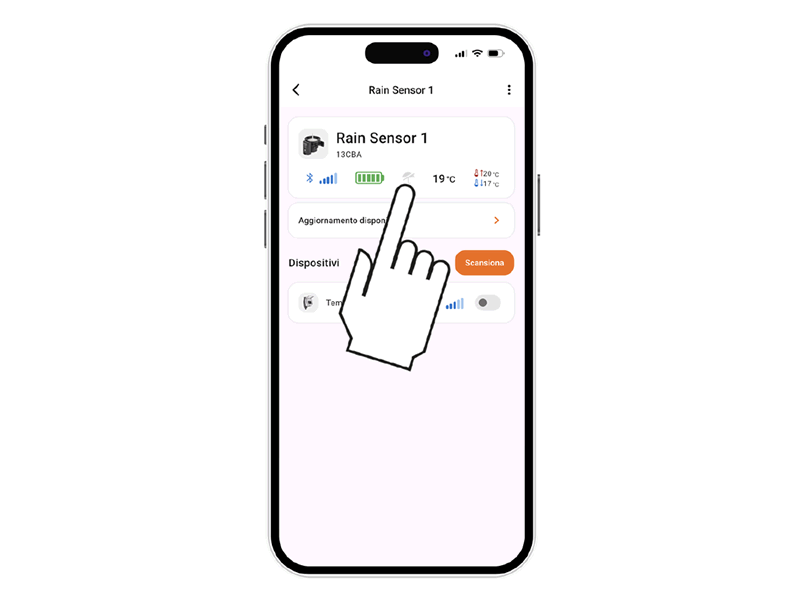

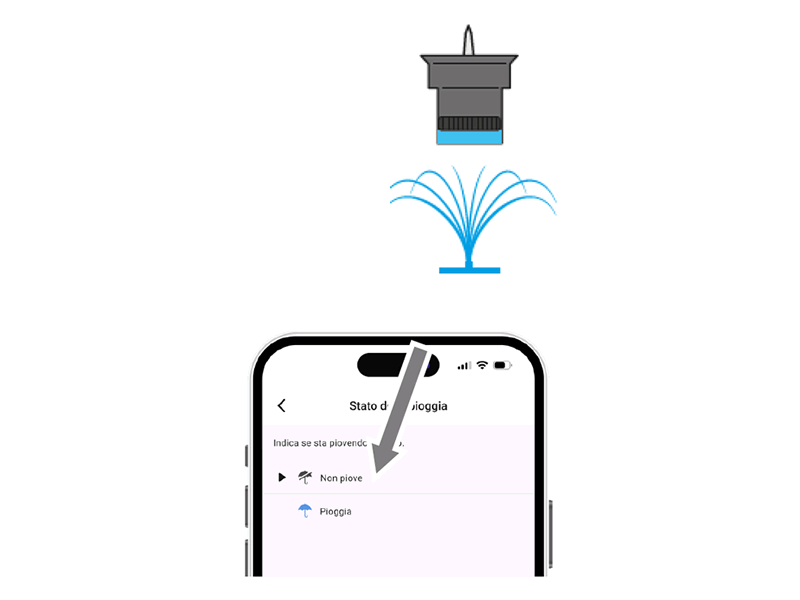

Η κατάσταση του αισθητήρα βροχής εμφανίζεται επιλέγοντας την καρτέλα του προγραμματιστή στην εφαρμογή.

Η κατάσταση εμφανίζεται στη γραμμή στο επάνω μέρος με το εικονίδιο της ομπρέλας.
Ο αισθητήρας μεταδίδει την κατάσταση στον προγραμματιστή κάθε λεπτό.

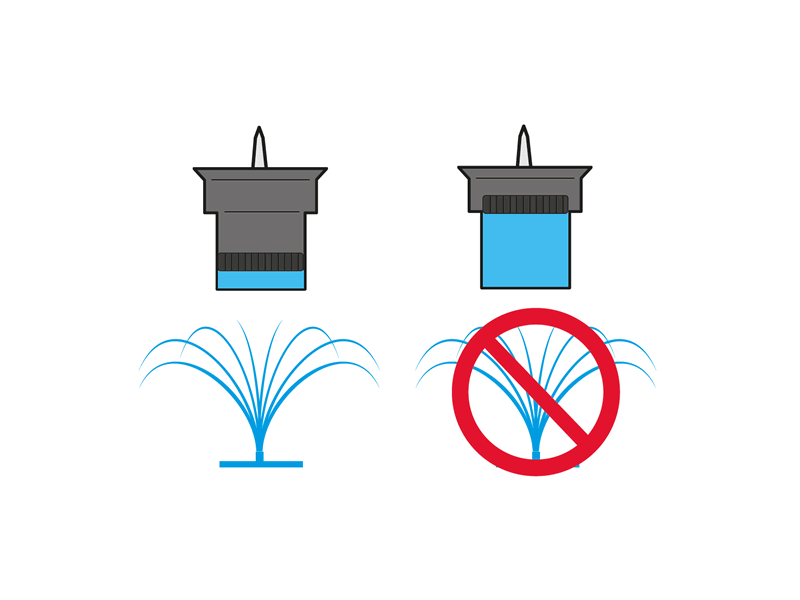

Το γκρι εικονίδιο ομπρέλας σημαίνει ότι ο αισθητήρας είναι άδειος και η αυτόματη άρδευση θα πραγματοποιηθεί όπως έχει προγραμματιστεί.

Το μπλε εικονίδιο ομπρέλας σημαίνει ότι ο αισθητήρας είναι γεμάτος (τουλάχιστον 5 mm/m² βροχόπτωση) και στέλνει σήμα διακοπής στους προγραμματιστές που είναι συνδεδεμένοι μέσω της εφαρμογής myClaber.
Με την εξάτμιση του νερού, ο αισθητήρας αποστέλλει σήμα επανεκκίνησης της άρδευσης.
