Η μονάδα ελέγχου, με το καπάκι σωστά βιδωμένο μέχρι τέρμα, είναι πλήρως στεγανή και λειτουργεί ακόμη και όταν είναι μόνιμα βυθισμένη σε νερό έως ένα μέτρο βάθος (προστασία IP68).

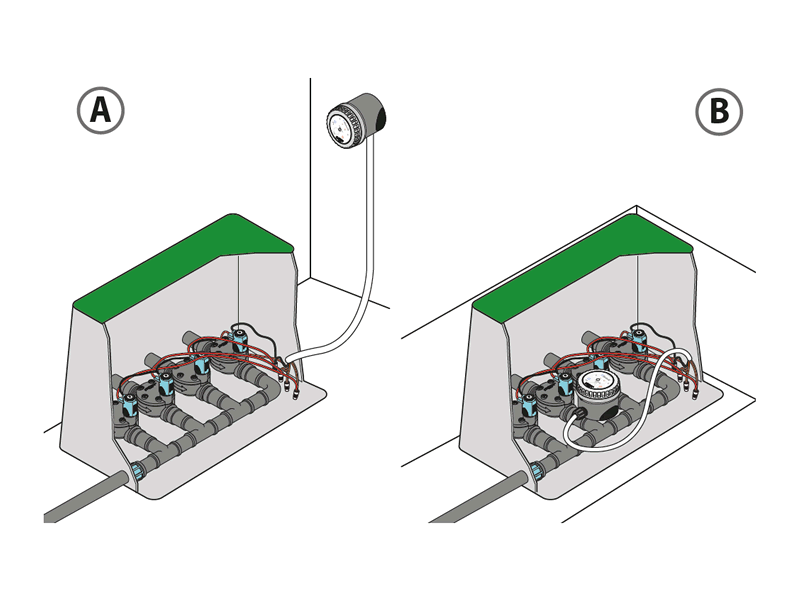

Μπορεί να εγκατασταθεί εντός ή εκτός φρεατίων και διαχειρίζεται έως 4 διστάσιμες βαλβίδες (cod. 90812, cod. 90813).

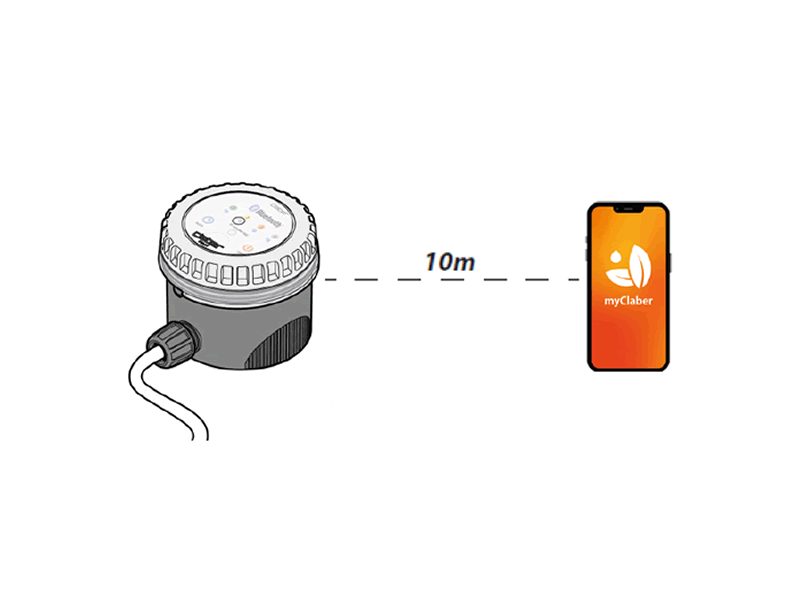

Η μέγιστη απόσταση για σωστή εμβέλεια σήματος Bluetooth® είναι 10 m (όταν η μονάδα είναι εγκατεστημένη σε εξωτερικό χώρο ή σε πλαστικό φρεάτιο).
Εάν εγκατασταθεί σε φρεάτιο από σκυρόδεμα ή μέταλλο, η εμβέλεια μπορεί να μειωθεί.

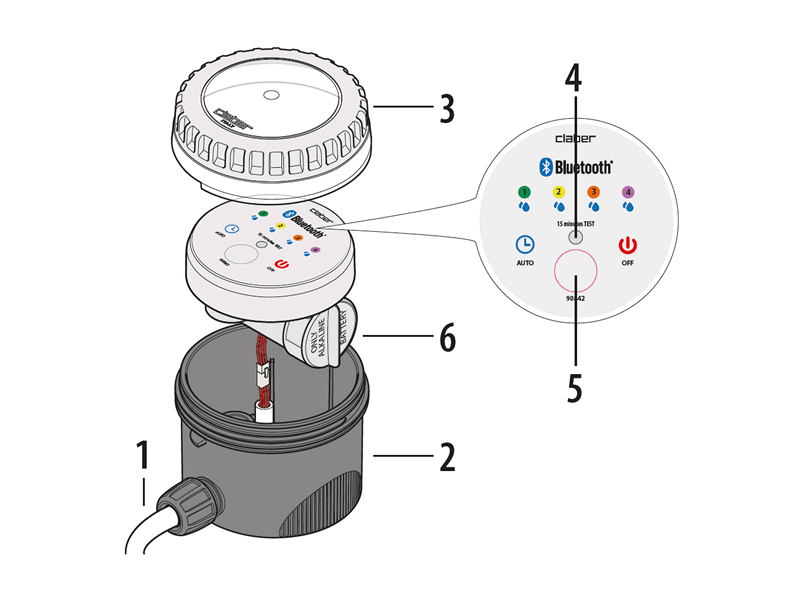

1) Καλώδιο σύνδεσης
2) Σώμα
3) Καπάκι
4) ΜΠΛΕ LED αυτόματης άρδευσης ενεργή, ΠΡΑΣΙΝΗ/ΚΙΤΡΙΝΗ/ΠΟΡΤΟΚΑΛΙ/ΜΩΒ LED άρδευσης σε εξέλιξη, ΚΟΚΚΙΝΗ LED αυτόματης άρδευσης ανενεργή
5) Κουμπί επιλογής λειτουργίας
6) Θήκη μπαταριών

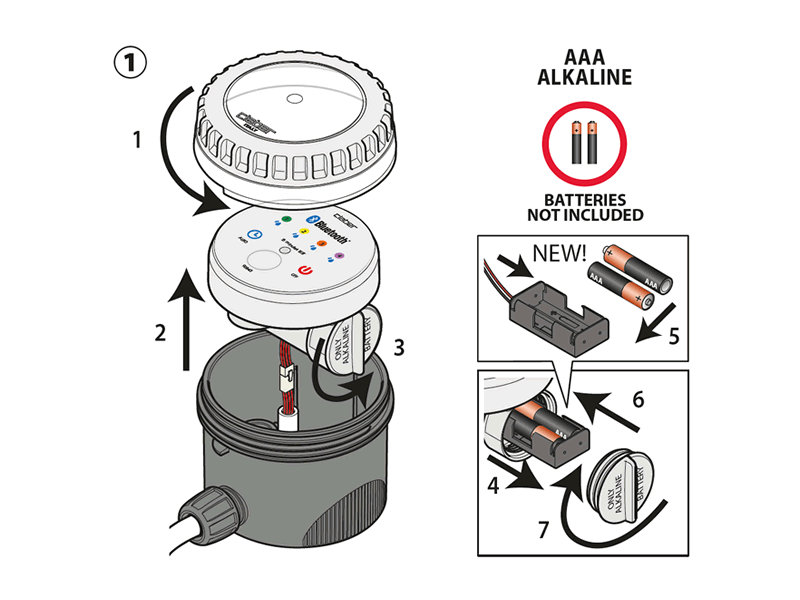

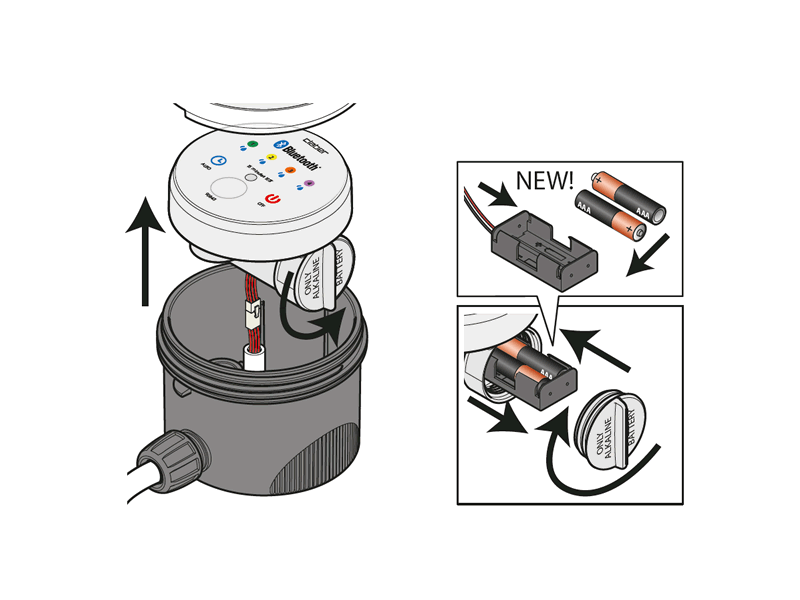

Τοποθετήστε την μπαταρία όπως υποδεικνύεται στο βήμα ①.
Κατά τη σύνδεση της μπαταρίας, τηρήστε την πολικότητα. Χρησιμοποιείτε μόνο νέες αλκαλικές μπαταρίες AAA 1,5V τύπου LR3, μη επαναφορτιζόμενες, επώνυμες και με διάρκεια ζωής άνω του ενός έτους.
Για την απόρριψη των άδειων μπαταριών χρησιμοποιήστε τους ειδικούς κάδους συλλογής.

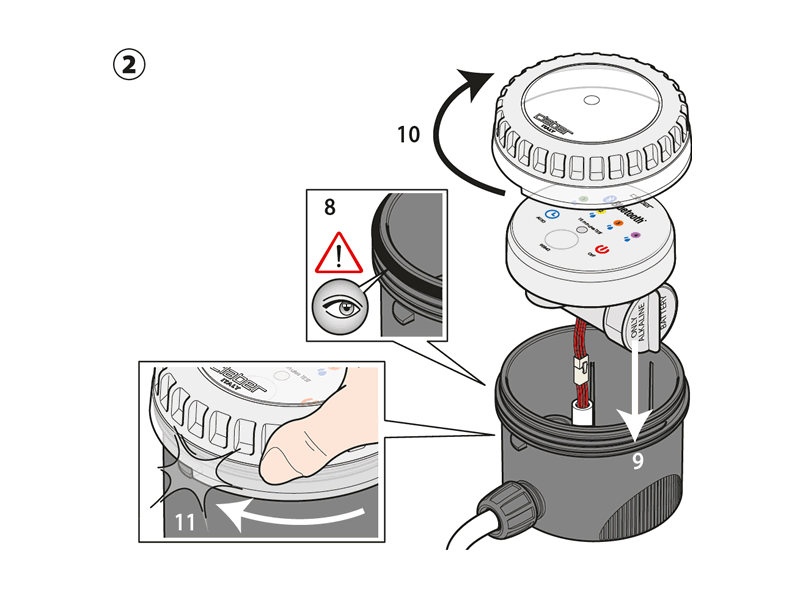

Για πλήρη στεγανότητα (IP68), βιδώστε τελείως το διάφανο καπάκι μέχρι τέρμα, βεβαιώνοντας ότι το παρέμβυσμα στεγανοποίησης είναι σωστά τοποθετημένο ②.

Ο προγραμματιστής λειτουργεί αποκλειστικά μέσω smartphone με την εφαρμογή myClaber και Bluetooth®.
Απαιτείται εγκατάσταση της εφαρμογής.
Διαθέσιμη σε Google Play® και App Store®.
Μείνετε εντός 10 m κατά την επικοινωνία.

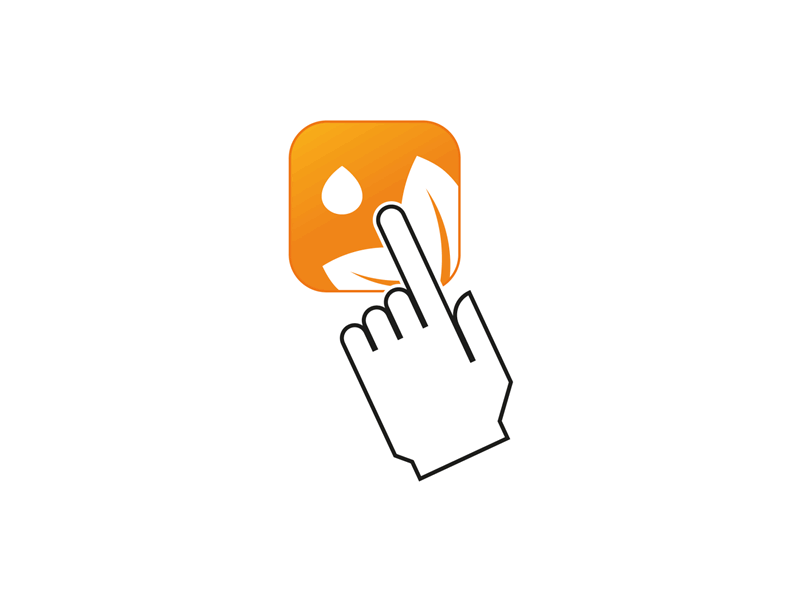

Ανοίξτε την εφαρμογή· απαιτείται ενεργό Bluetooth®.

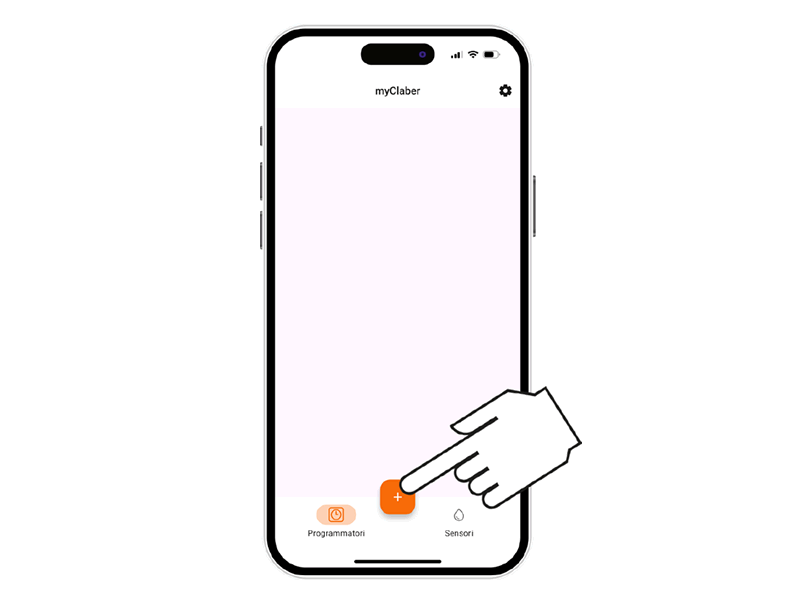

Στην αρχική οθόνη πατήστε « + ».

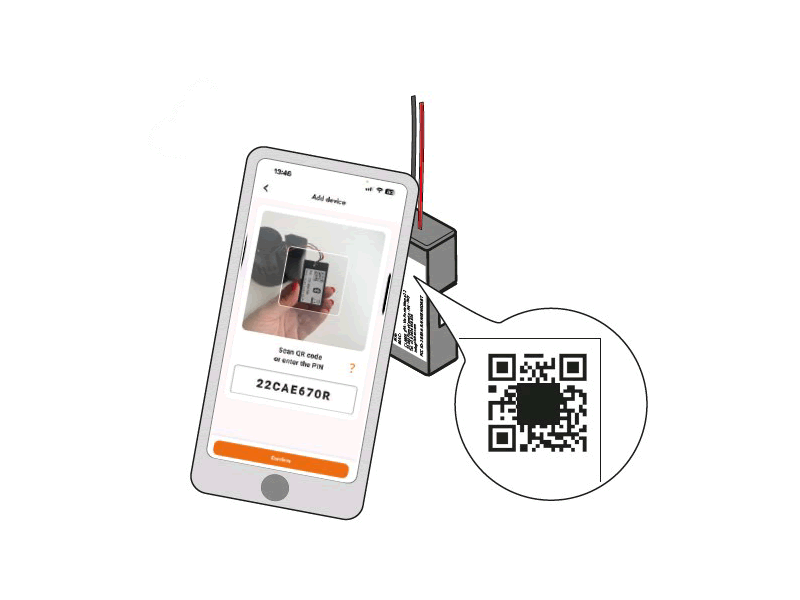

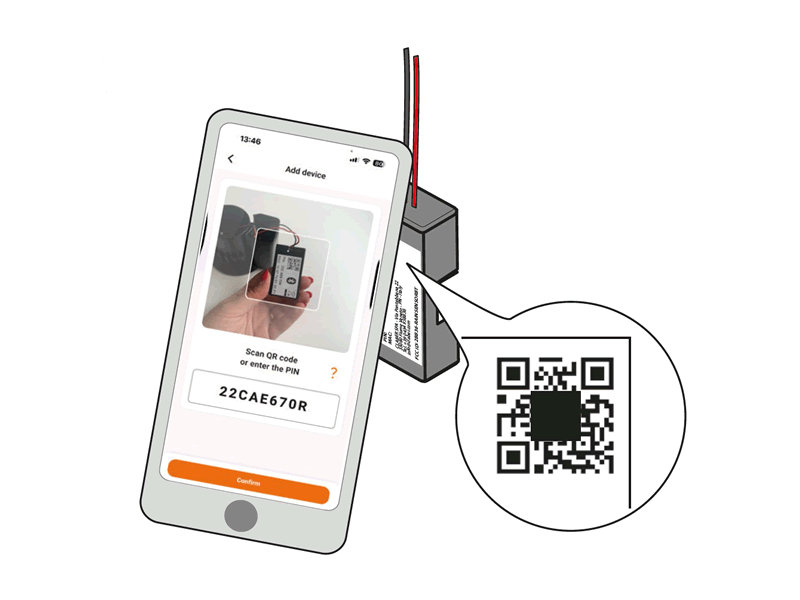

Εισαγάγετε το PIN ή σαρώστε το QRCode.
Πληροφορίες πίσω από το διαμέρισμα μπαταριών.

Ανοίξτε ξανά την εφαρμογή· απαιτείται Bluetooth®.

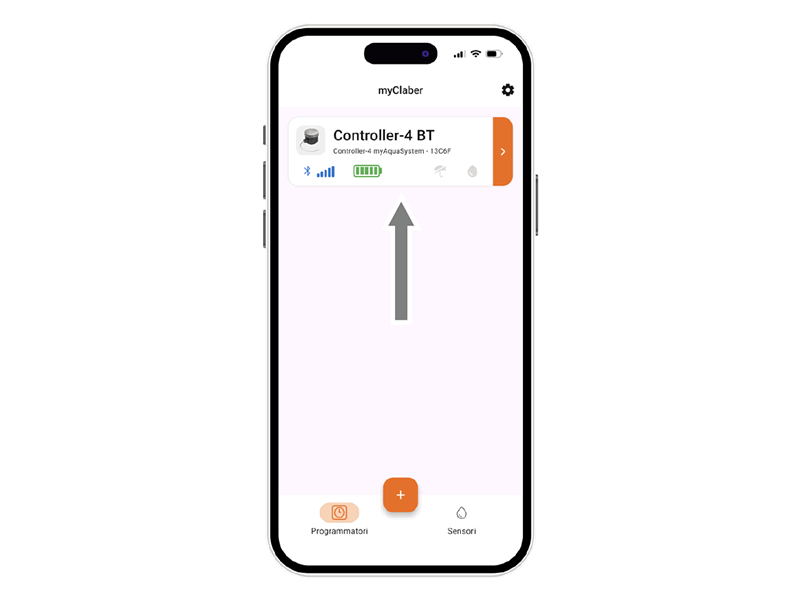

Εμφανίζεται στην αρχική οθόνη.
Έως 8 προγραμματιστές και 8 αισθητήρες.

Είναι δυνατό να συνδεθεί ο προγραμματιστής με έναν Rain Sensor BT (κωδ. 90844).
Ο αισθητήρας σταματά αυτόματα την έναρξη της άρδευσης σε περίπτωση βροχής.
Ακολουθήστε εδώ την εγκατάσταση του αισθητήρα#.

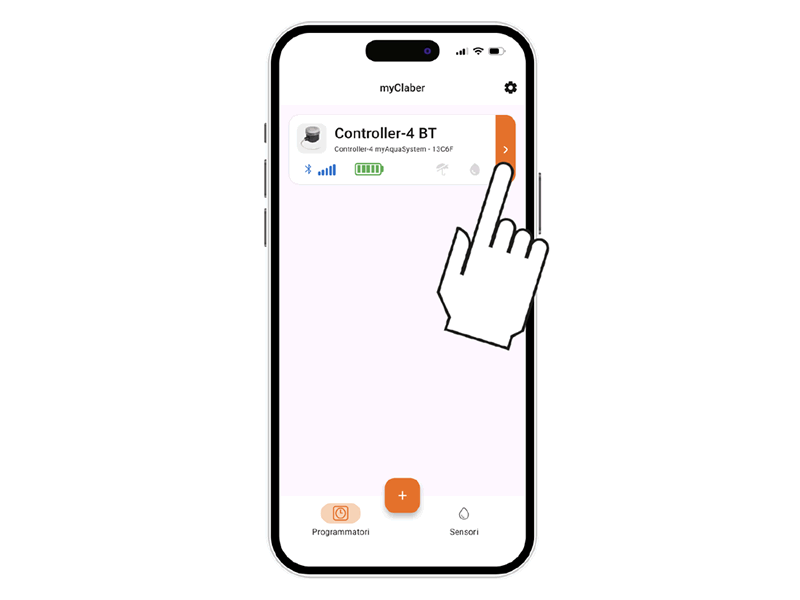

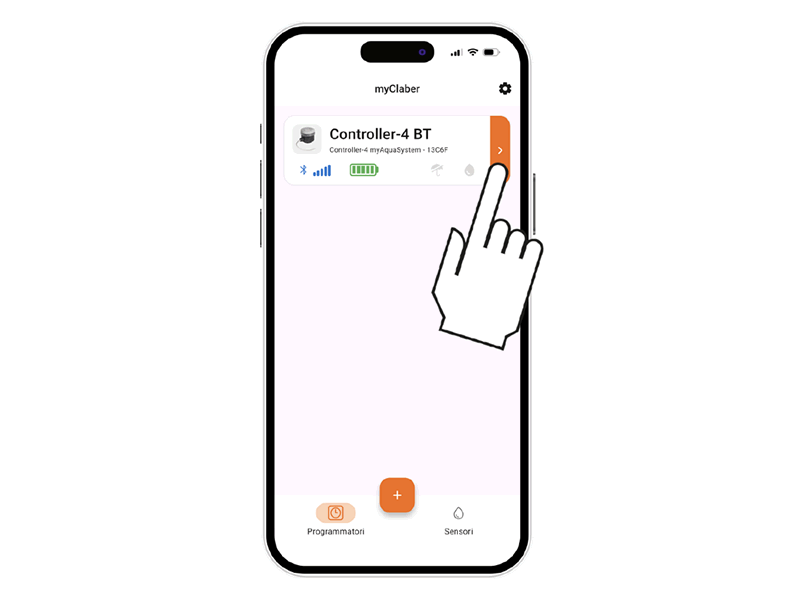

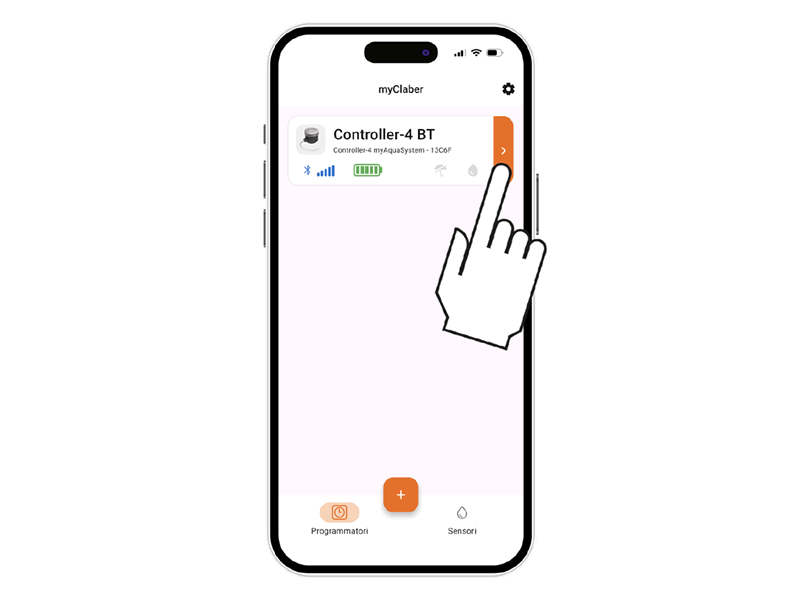

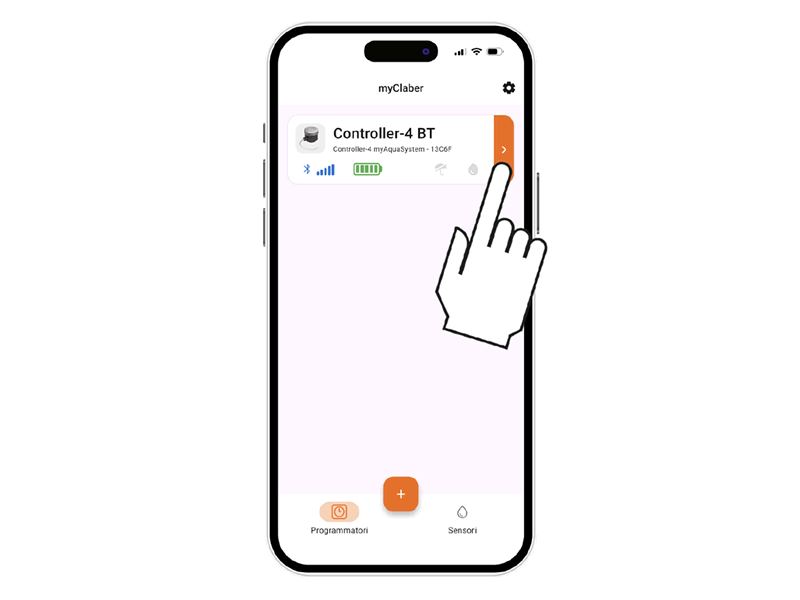

Για να ελέγξετε την κατάσταση του προγραμματιστή, επιλέξτε την κάρτα του στην εφαρμογή.

Στην επάνω μπάρα εμφανίζονται πληροφορίες για την κατάστασή του.

Τα εικονίδια δείχνουν: σήμα Bluetooth®, επίπεδο ενέργειας, πιθανό Rain Sensor και άρδευση σε εξέλιξη.
Για να δείτε το νόημα κάθε εικονιδίου, επιλέξτε το για να εμφανιστεί επεξηγηματική σελίδα.

Επιλέγοντας την κάρτα του προγραμματιστή, εμφανίζονται πληροφορίες για την κατάστασή του στην επάνω μπάρα.

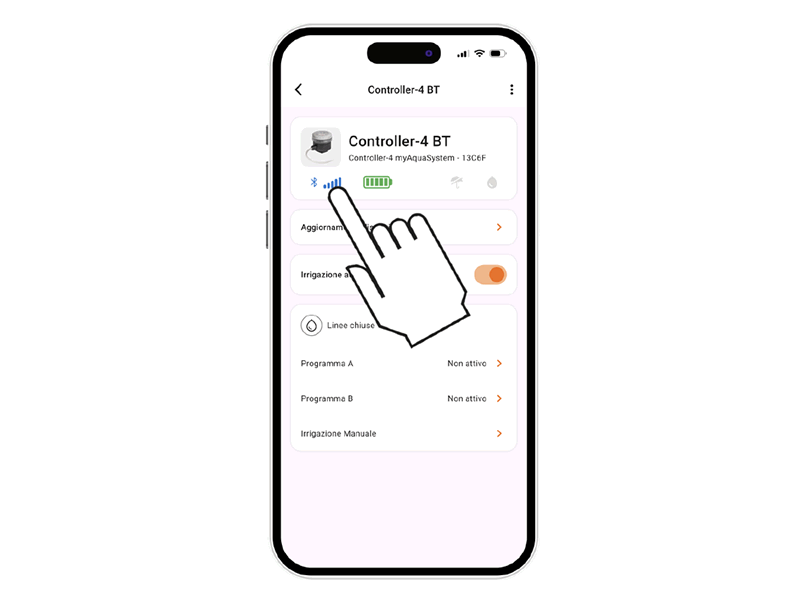

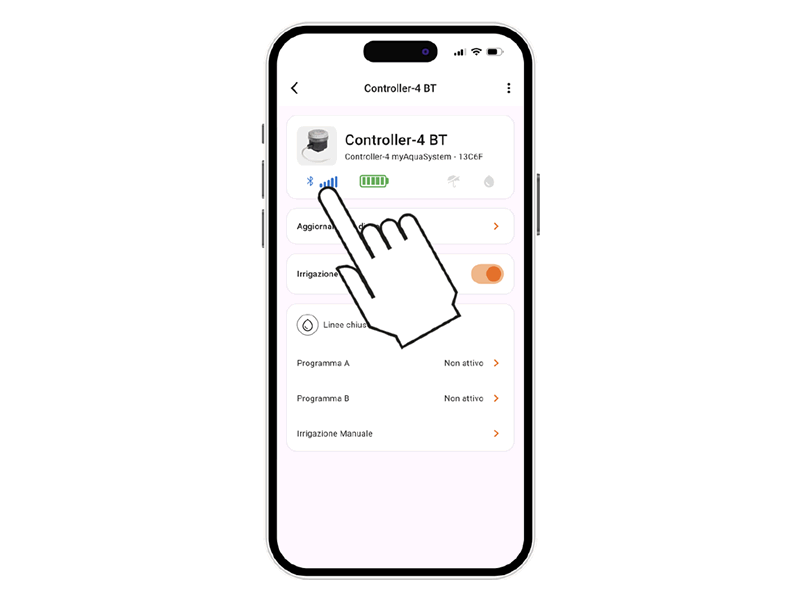

Το εικονίδιο σήματος Bluetooth® δείχνει αν ο προγραμματιστής είναι προσβάσιμος (μπλε) ή όχι (γκρι). Σε αυτή την περίπτωση χρειάζεται να πλησιάσετε με το smartphone.
Για να δείτε την εξήγηση, επιλέξτε το εικονίδιο.

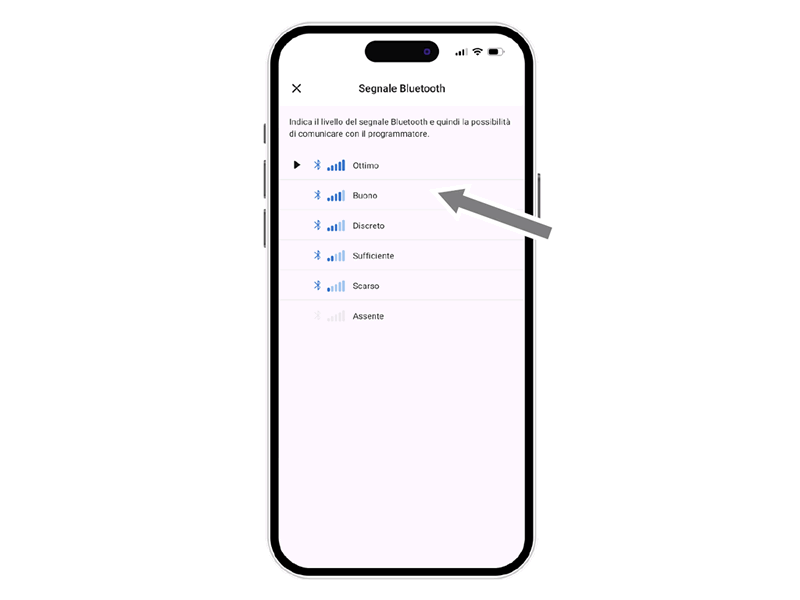

Ποιότητα σήματος Bluetooth®.

Αν ο προγραμματιστής δεν είναι προσβάσιμος, ίσως χρειαστεί να πλησιάσετε.
Αν το πρόβλημα παραμένει και το PIN εισήχθη χειροκίνητα αντί με QR-Code, μπορεί να είναι λανθασμένο. Διαγράψτε τον προγραμματιστή και επαναλάβετε τη ΣΥΣΧΕΤΙΣΗ.

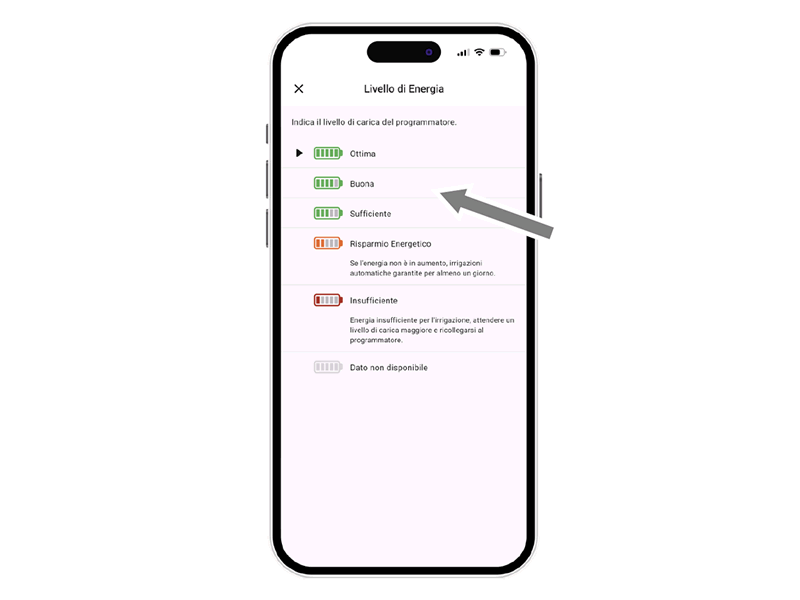

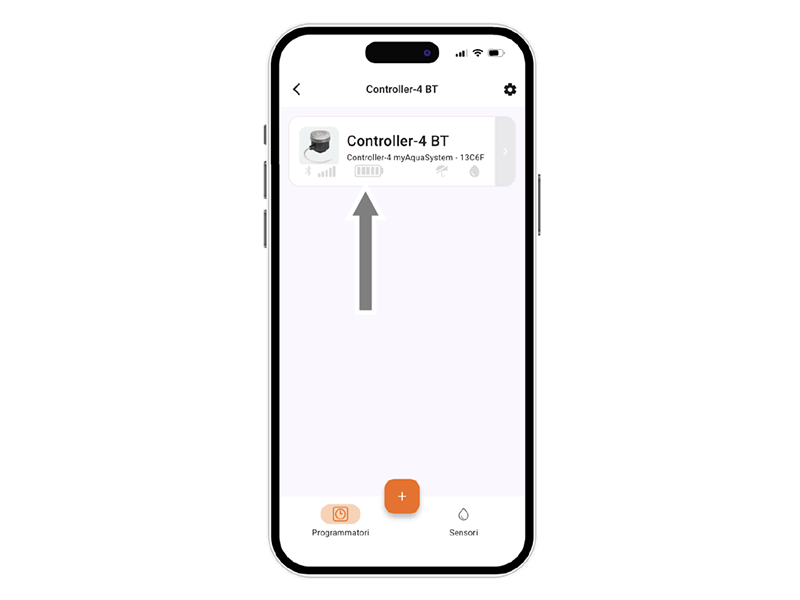

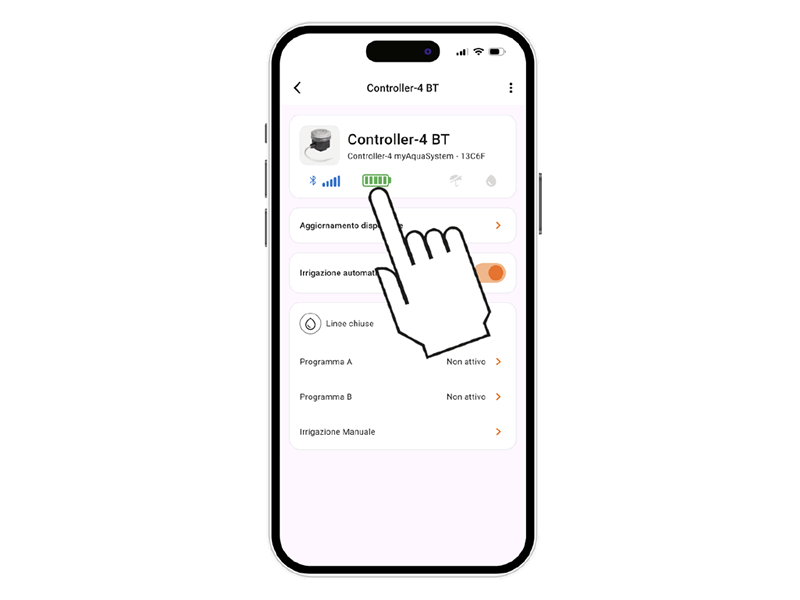

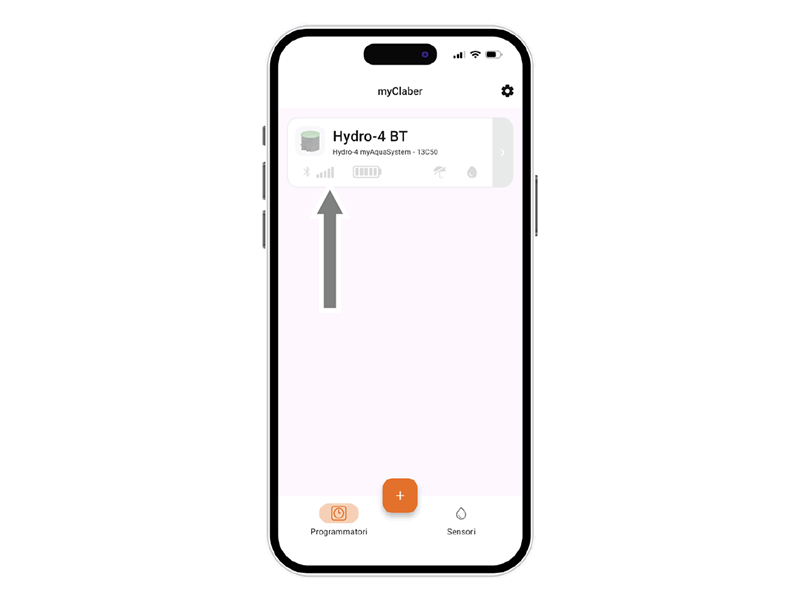

Ιδιαίτερα σημαντικό είναι το επίπεδο ενέργειας που εμφανίζεται στην κάρτα του προγραμματιστή στην εφαρμογή.

Το επίπεδο ενέργειας εμφανίζεται επίσης στην επάνω μπάρα μετά το άνοιγμα της κάρτας. Επιλέγοντας το εικονίδιο εμφανίζονται περισσότερες πληροφορίες.

Αν το επίπεδο ενέργειας είναι χαμηλό, αντικαταστήστε τις μπαταρίες. Υπάρχουν 5 επίπεδα. Στο κίτρινο υπάρχει 1 ημέρα ακόμη. Στο κόκκινο οι λειτουργίες απενεργοποιούνται αλλά η ώρα κρατιέται 16 ώρες.

Αν απενεργοποιηθεί πλήρως, μπορεί να επανεκκινήσει μετά την αλλαγή μπαταριών. Χάνει ώρα/ημερομηνία και το πότισμα μπορεί να ξεκινήσει απρόβλεπτα.

Επιλέγοντας την κάρτα του προγραμματιστή, προβάλλονται πληροφορίες στην επάνω μπάρα.

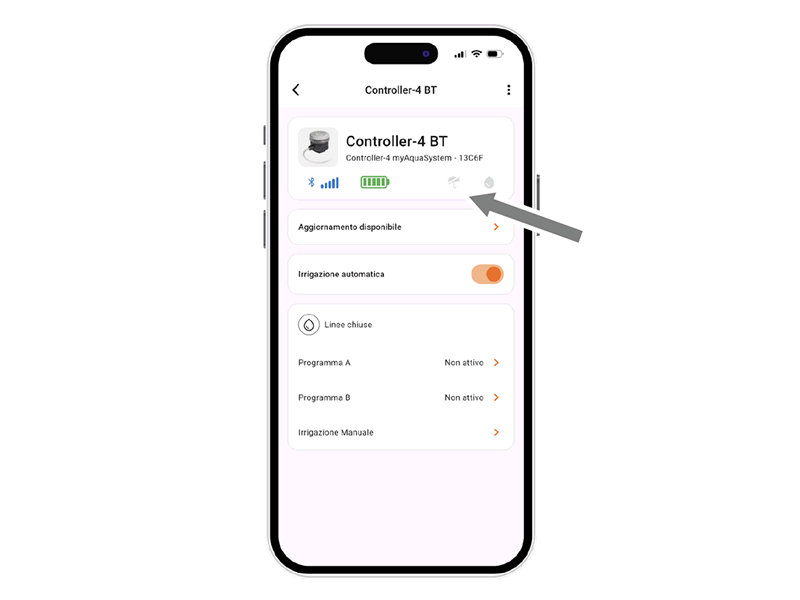

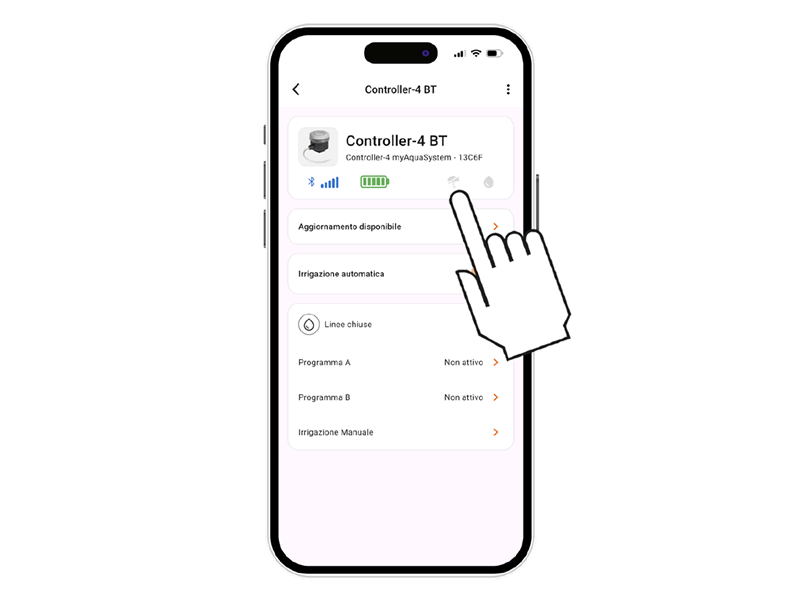

Η κατάσταση του αισθητήρα βροχής φαίνεται στην επάνω μπάρα με το εικονίδιο ομπρέλας.
Ο αισθητήρας ενημερώνει κάθε λεπτό.

Το μπλε εικονίδιο ομπρέλας δηλώνει ότι ο αισθητήρας είναι γεμάτος και η αυτόματη άρδευση δεν θα πραγματοποιηθεί.
Το γκρι εικονίδιο δηλώνει ότι ο αισθητήρας είναι άδειος και η άρδευση γίνεται κανονικά.

Επιλέγοντας την κάρτα του προγραμματιστή εμφανίζονται πληροφορίες στην επάνω μπάρα.

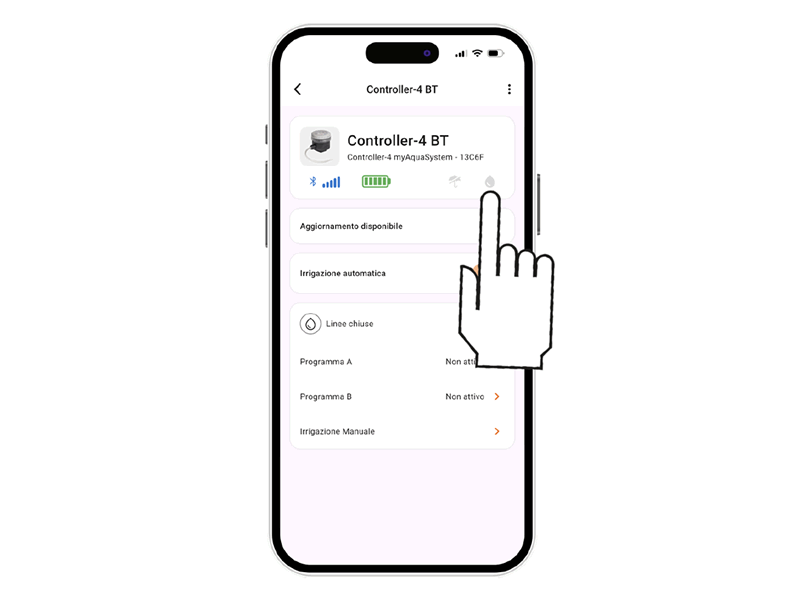

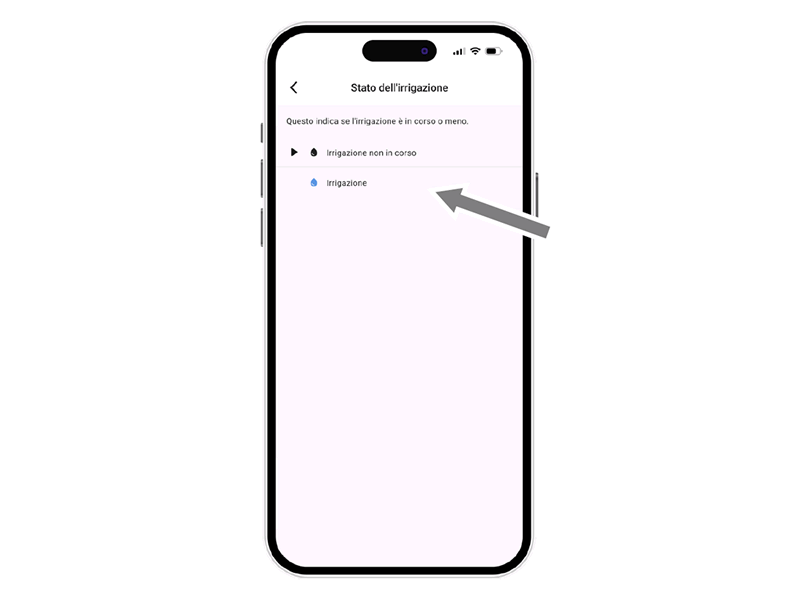

Η κατάσταση άρδευσης εμφανίζεται στην επάνω μπάρα.

Αν η άρδευση βρίσκεται σε εξέλιξη — αυτόματα ή χειροκίνητα — εμφανίζεται με το σύμβολο της σταγόνας: μπλε αν είναι ενεργή, γκρι αν δεν είναι.

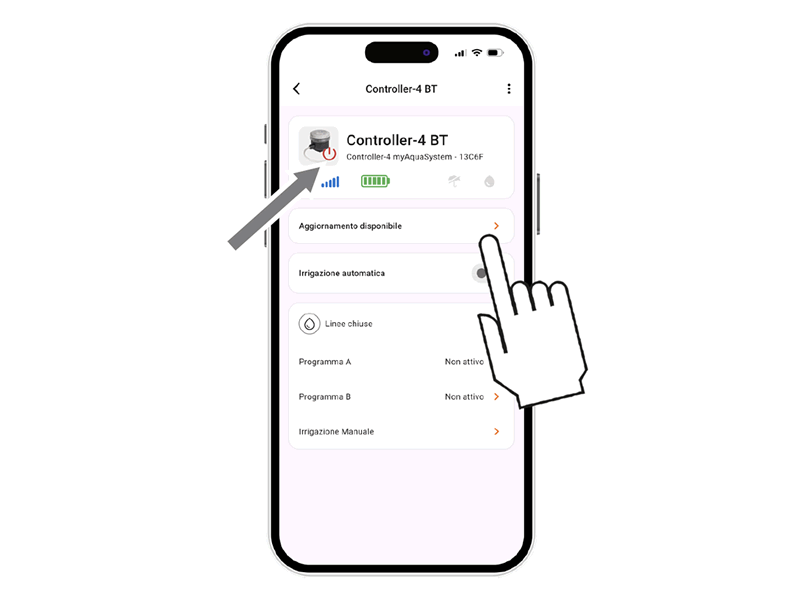

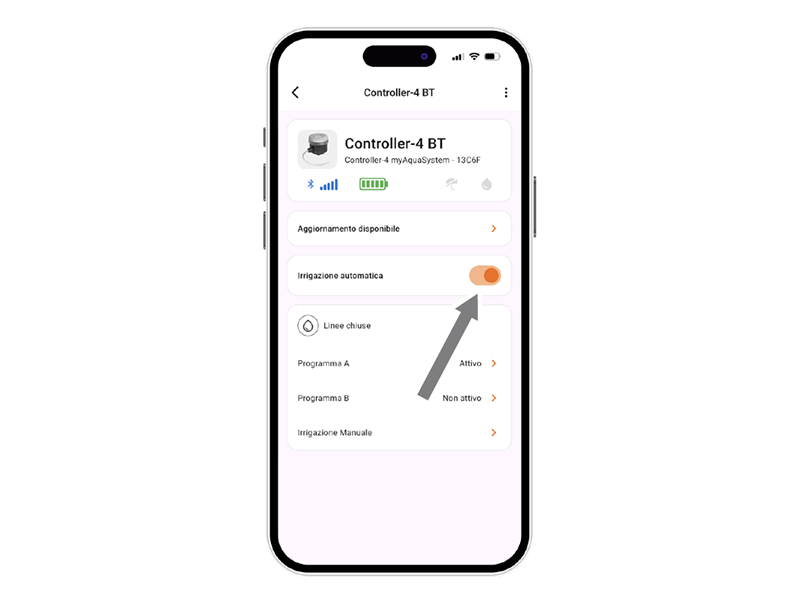

Για να ενεργοποιήσετε ή απενεργοποιήσετε την αυτόματη άρδευση, πατήστε την κάρτα του προγραμματιστή.

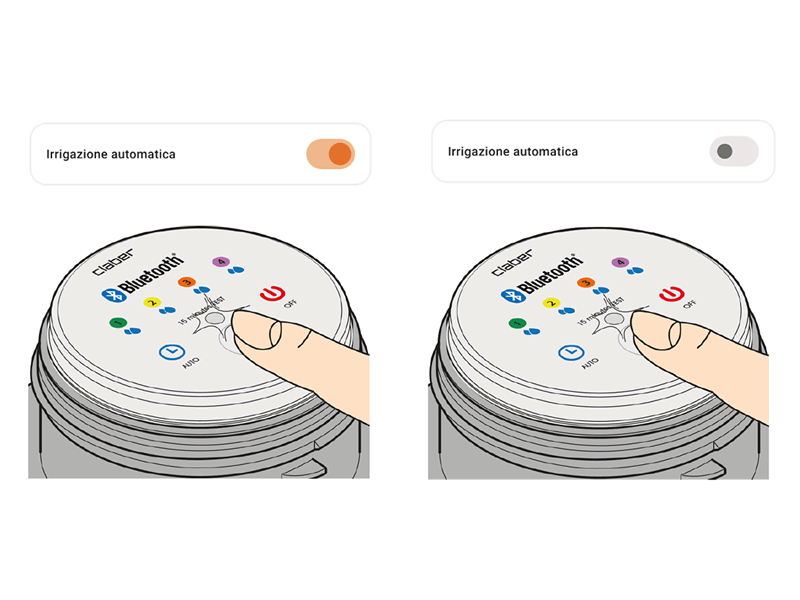

Χρησιμοποιήστε τον διακόπτη Αυτόματης Άρδευσης. Αν είναι απενεργοποιημένη, εμφανίζεται ένα κόκκινο σύμβολο.

Εναλλακτικά, χρησιμοποιήστε το κουμπί του προγραμματιστή. Πατήστε μία φορά για να δείτε την κατάσταση.
Μπλε LED = ενεργή άρδευση· κόκκινη LED = ανενεργή.
Με διπλό πάτημα, η κατάσταση αλλάζει: ενεργή → ανενεργή ή το αντίστροφο.

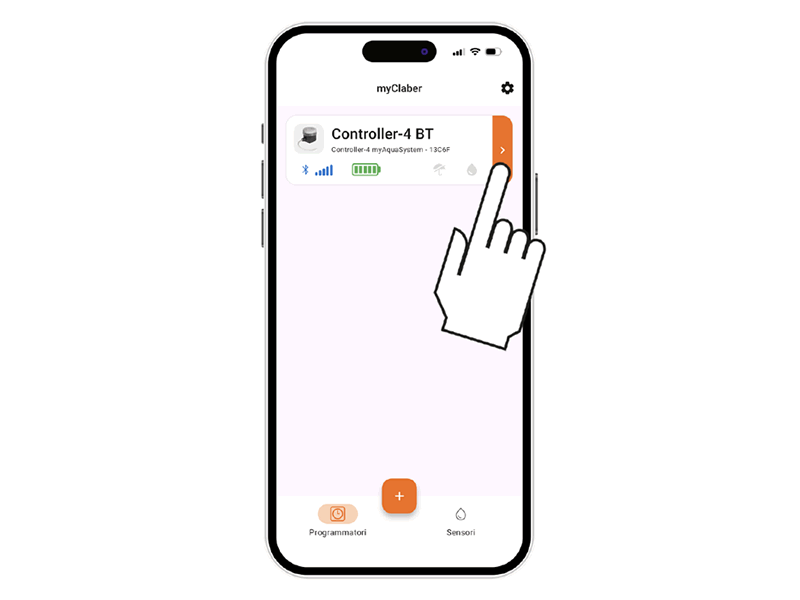

Επιλέγοντας την κάρτα του προγραμματιστή μπορείτε να ξεκινήσετε τον προγραμματισμό.

Το Controller4 BT προσφέρει 2 προγράμματα άρδευσης, A και B, που ανοίγουν τις γραμμές διαδοχικά ή εν μέρει. Επιλέξτε το πρόγραμμα.

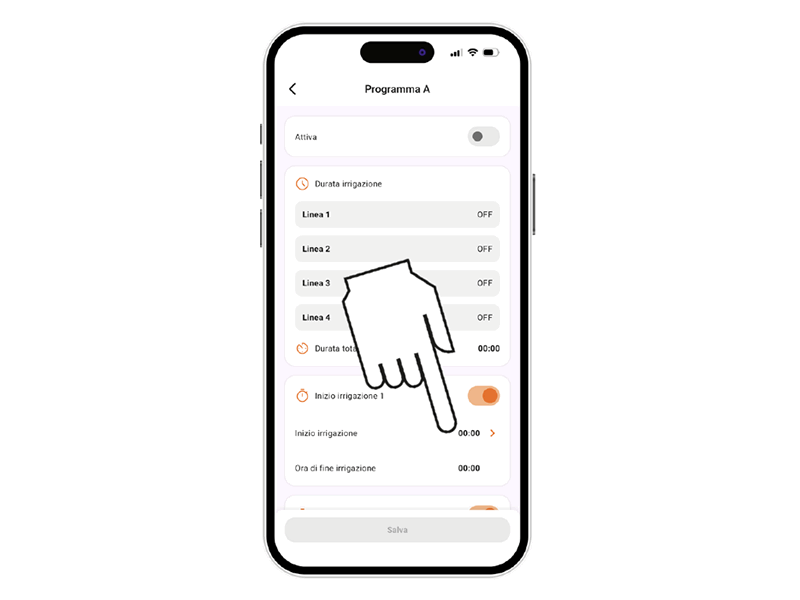

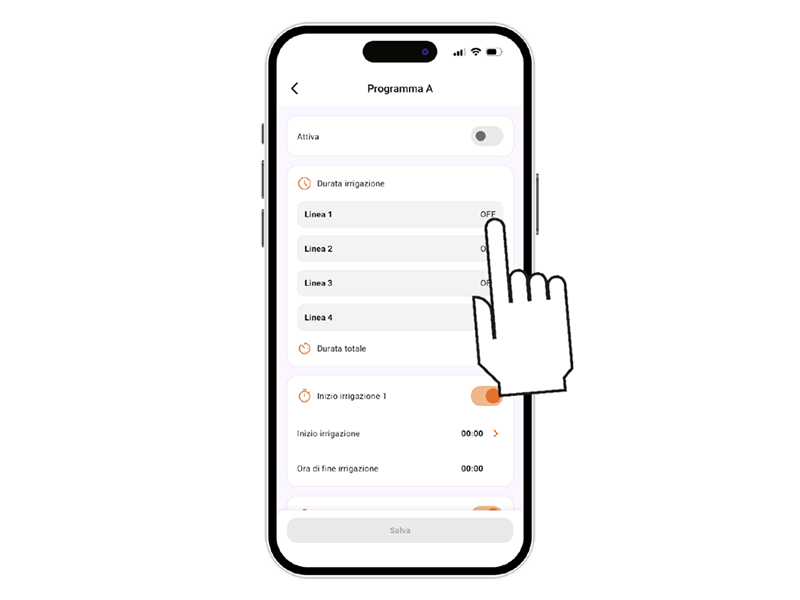

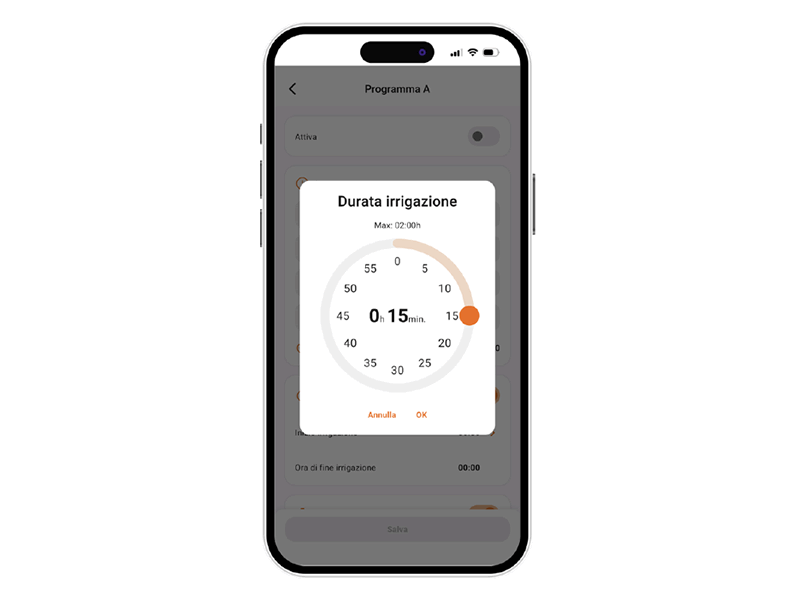

Ορίστε τη ΔΙΑΡΚΕΙΑ άρδευσης για κάθε γραμμή στα προγράμματα A και B.

Περιστρέψτε τα ψηφία ωρών και λεπτών μέχρι να φτάσετε την επιθυμητή ώρα άρδευσης και επιβεβαιώστε.
Η διάρκεια μπορεί να οριστεί από 1 λεπτό έως 2 ώρες.

Ενεργοποιήστε την ώρα ΕΝΑΡΞΗΣ της άρδευσης.
Μπορούν να οριστούν έως 4 ώρες έναρξης ανά ημέρα για κάθε πρόγραμμα.
Προσοχή: τα προγράμματα δεν μπορούν να επικαλυφθούν· ανοίγει μόνο μία βαλβίδα κάθε φορά.

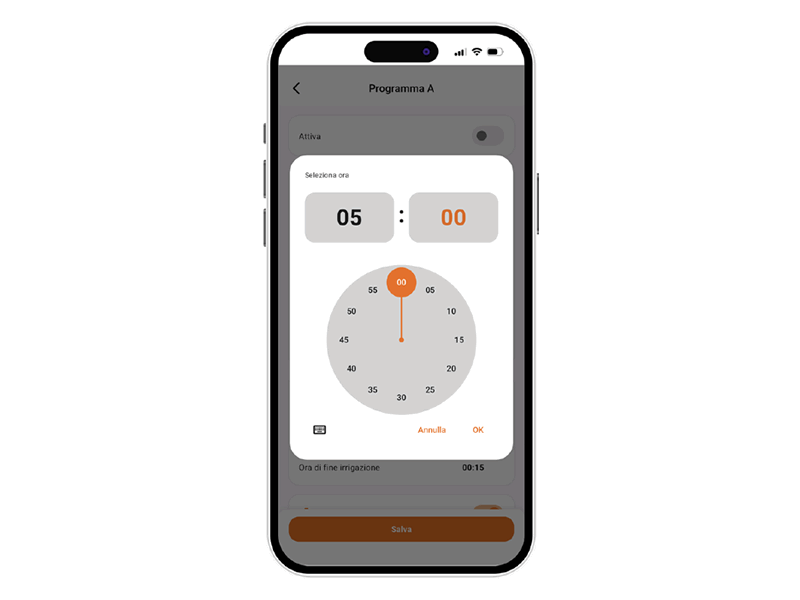

Περιστρέψτε τα ψηφία ωρών και λεπτών μέχρι να φτάσετε την επιθυμητή ώρα και επιβεβαιώστε.
Εναλλακτικά, εισαγάγετε τιμές μέσω του συμβόλου πληκτρολογίου.

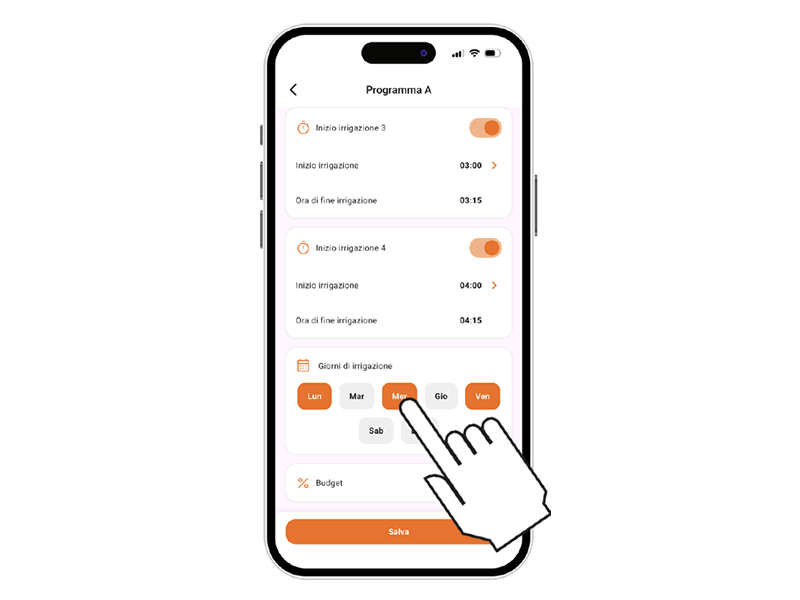

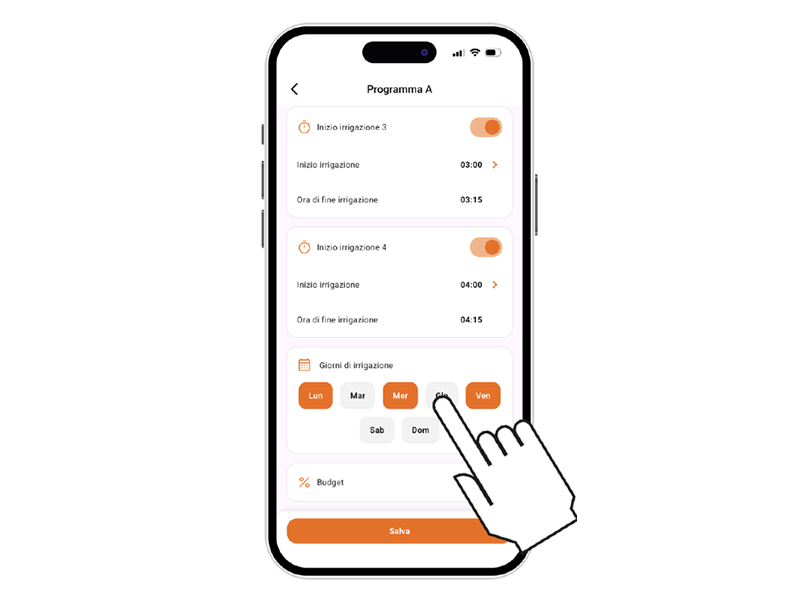

Στη συνέχεια επιλέξτε τις ημέρες της εβδομάδας για άρδευση.
Η άρδευση γίνεται στις ημέρες με πορτοκαλί επισήμανση.

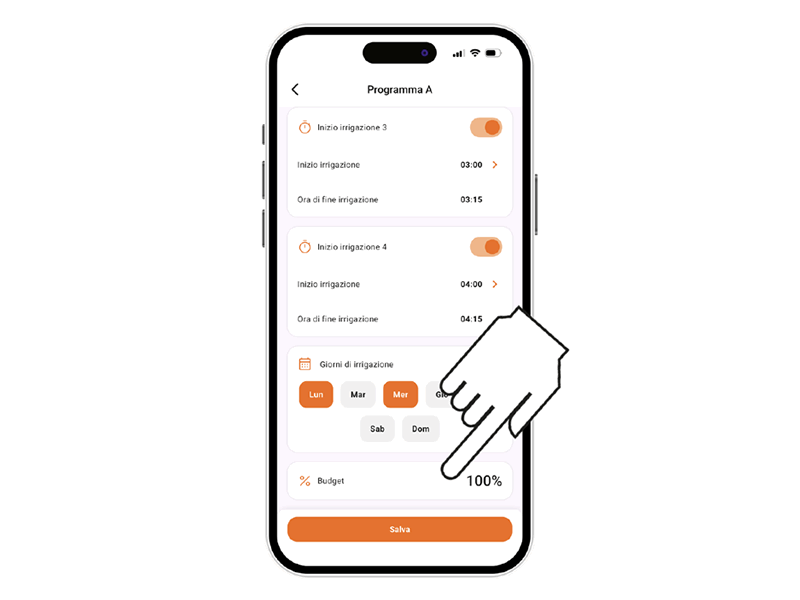

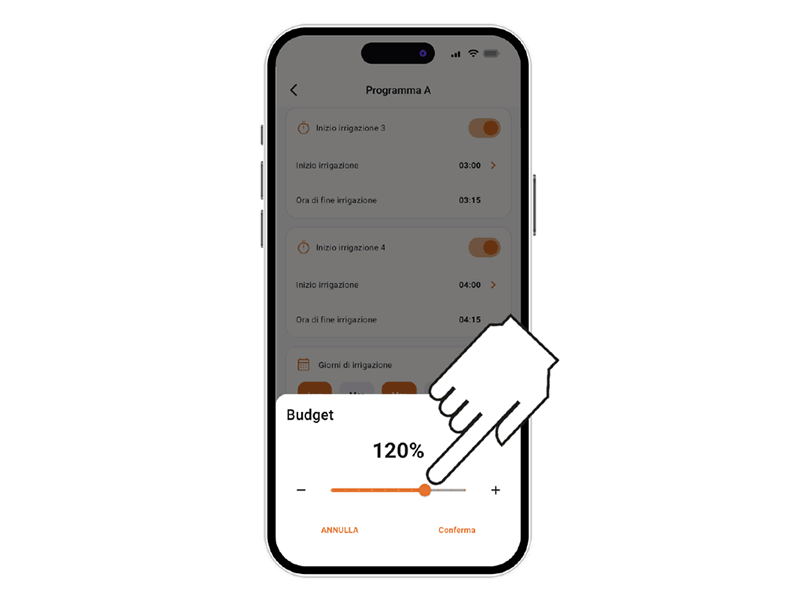

Εάν χρειάζεται, μπορεί να ρυθμιστεί ένας ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ για αύξηση ή μείωση των διάρκειων, από –50% έως +150%, fără modificarea προγράμματος.

Σύρετε τον δρομέα για να αυξήσετε ή μειώσετε την τιμή του προϋπολογισμού ή χρησιμοποιήστε τα πλήκτρα «+» ή «–», και στη συνέχεια επιβεβαιώστε τη νέα τιμή.

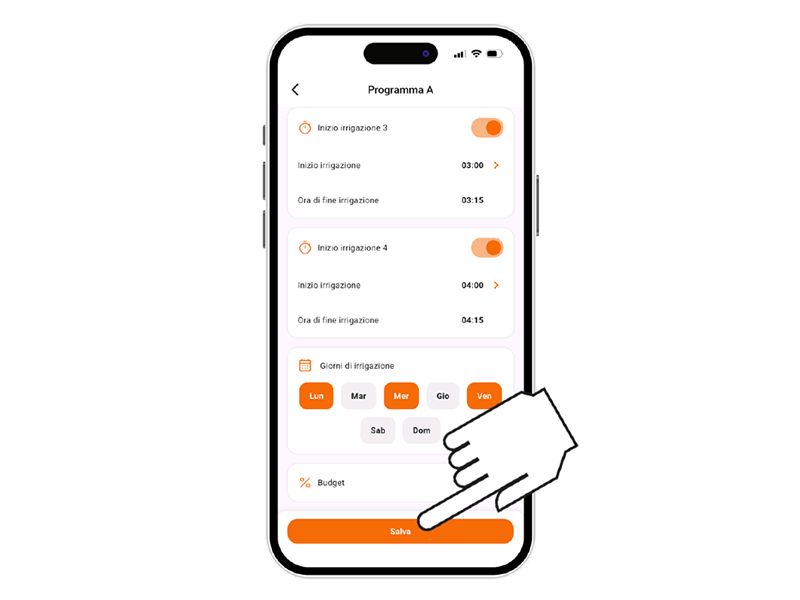

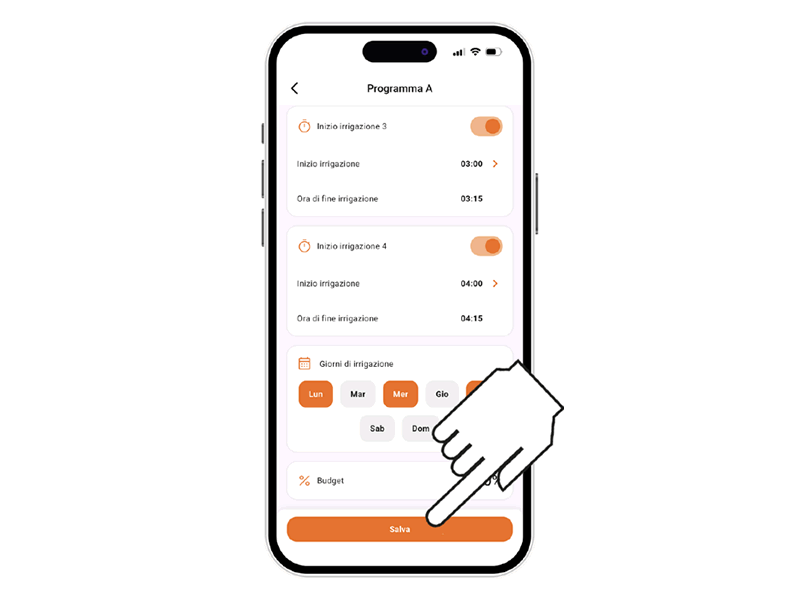

Για να επιβεβαιώσετε τις ρυθμίσεις, πατήστε Αποθήκευση.
Προσοχή: τα προγράμματα δεν μπορούν να επικαλυφθούν· ανοίγει μόνο μία βαλβίδα κάθε φορά.

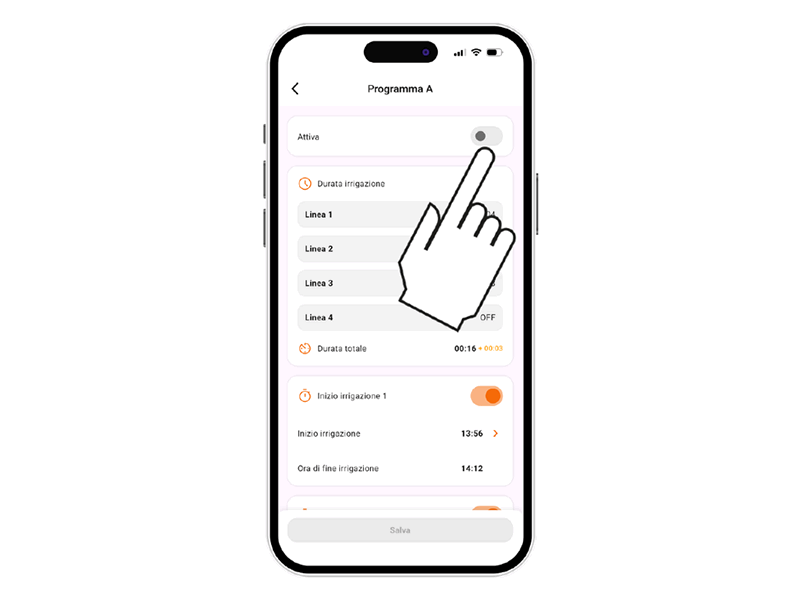

Για άμεση ενεργοποίηση του προγράμματος, βεβαιωθείτε ότι ο διακόπτης προγράμματος είναι στη θέση ΕΝΕΡΓΟ.

Για να πραγματοποιηθούν οι προγραμματισμένες αρδεύσεις, βεβαιωθείτε ότι και ο διακόπτης αυτόματης άρδευσης είναι στη θέση ΕΝΕΡΓΟ.

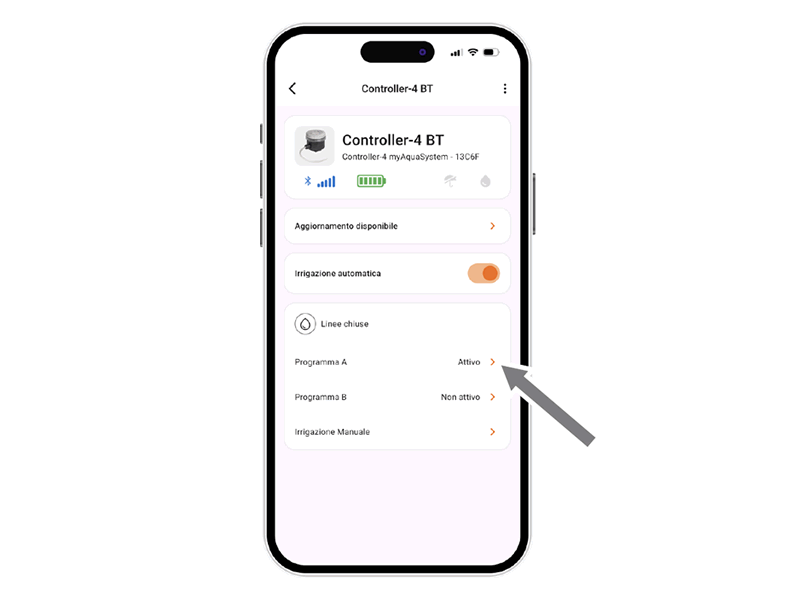

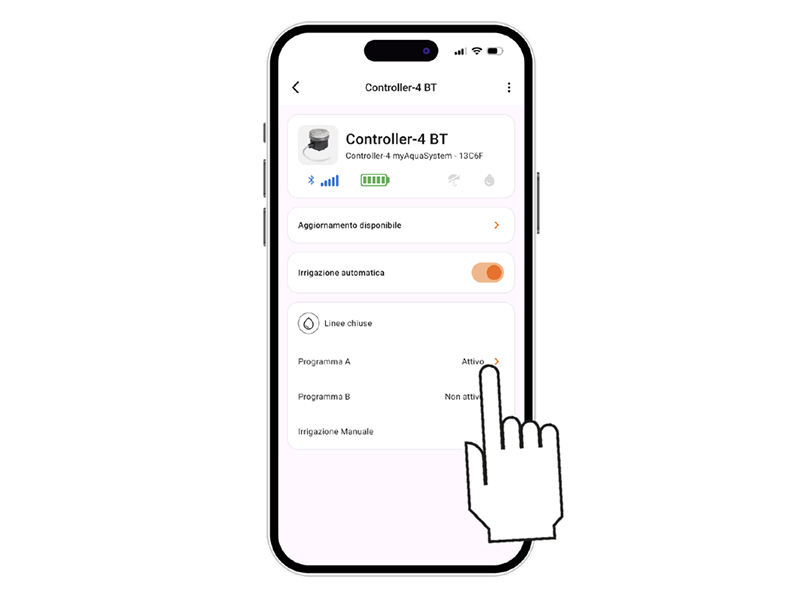

Από τη σελίδα του προγραμματιστή επιλέξτε το πρόγραμμα που θέλετε να τροποποιήσετε.

Τροποποιήστε τις ρυθμίσεις που επιθυμείτε.

Για να εφαρμοστούν οι αλλαγές, πατήστε Αποθήκευση.

Είναι δυνατή η χειροκίνητη ενεργοποίηση και διακοπή των γραμμών ποτίσματος για καθορισμένο χρόνο.
Πατήστε την κάρτα του προγραμματιστή.

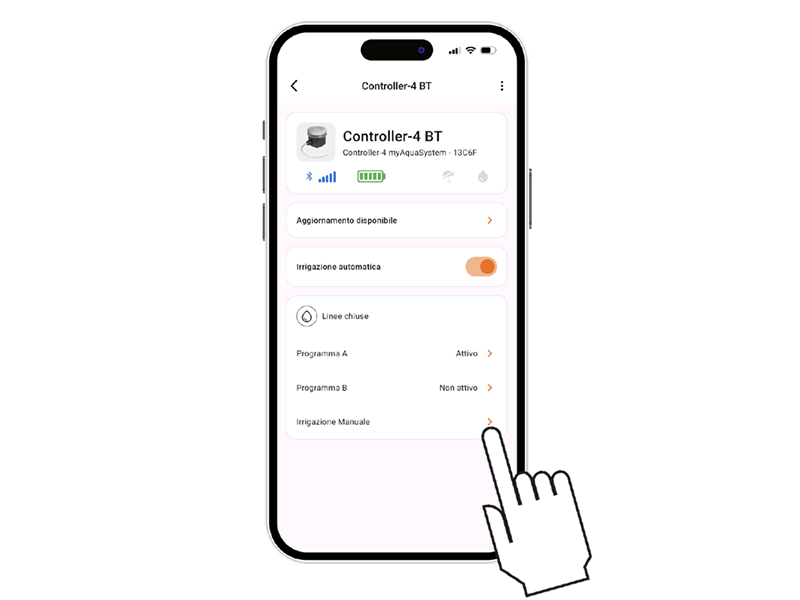

Επιλέξτε την επιλογή «Χειροκίνητο πότισμα».

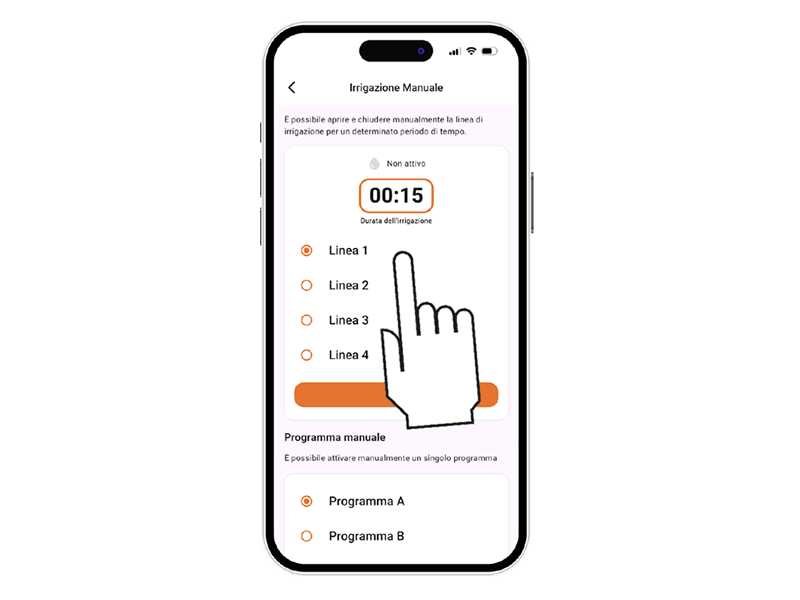

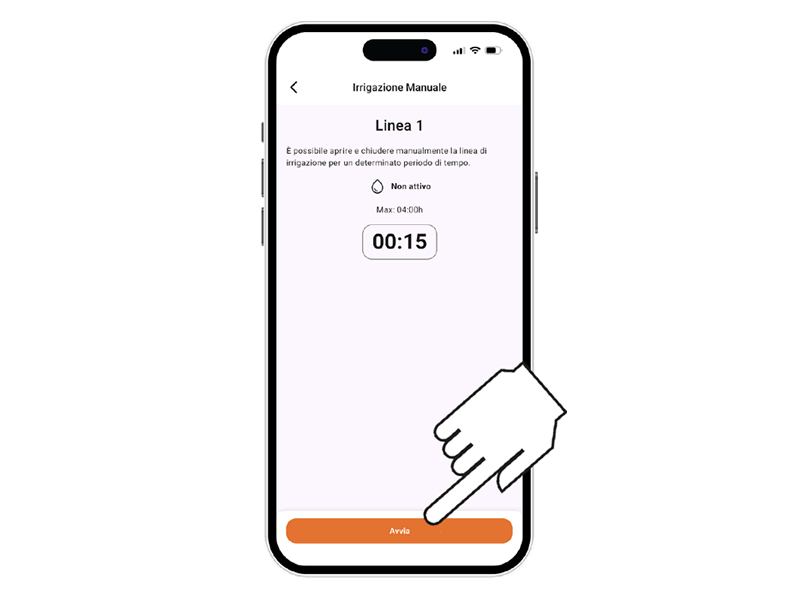

Επιλέξτε τη γραμμή και ρυθμίστε τη διάρκεια πατώντας στις ώρες/λεπτά.

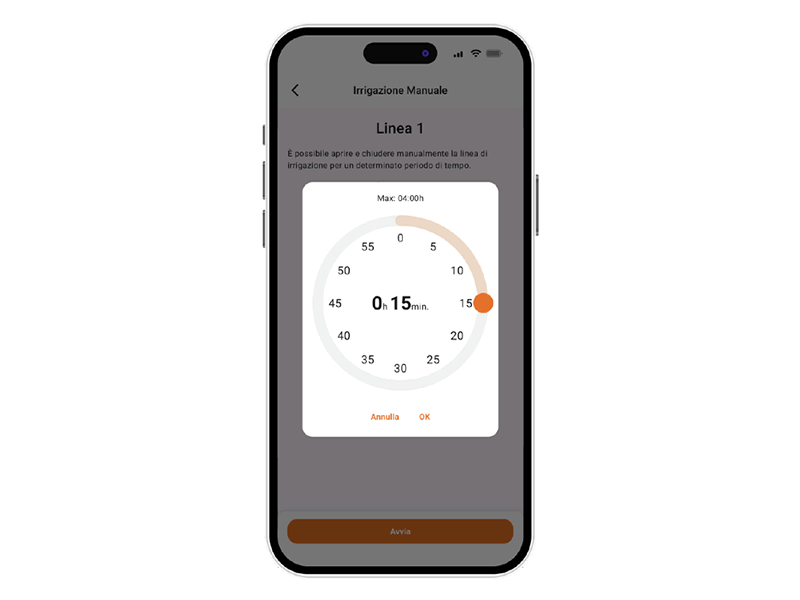

Περιστρέψτε τα λεπτά έως ότου φτάσετε στη διάρκεια που επιθυμείτε και επιβεβαιώστε. Το πότισμα μπορεί να οριστεί από 1 λεπτό έως 4 ώρες.

Για να ξεκινήσει το πότισμα, πατήστε ΕΝΑΡΞΗ.

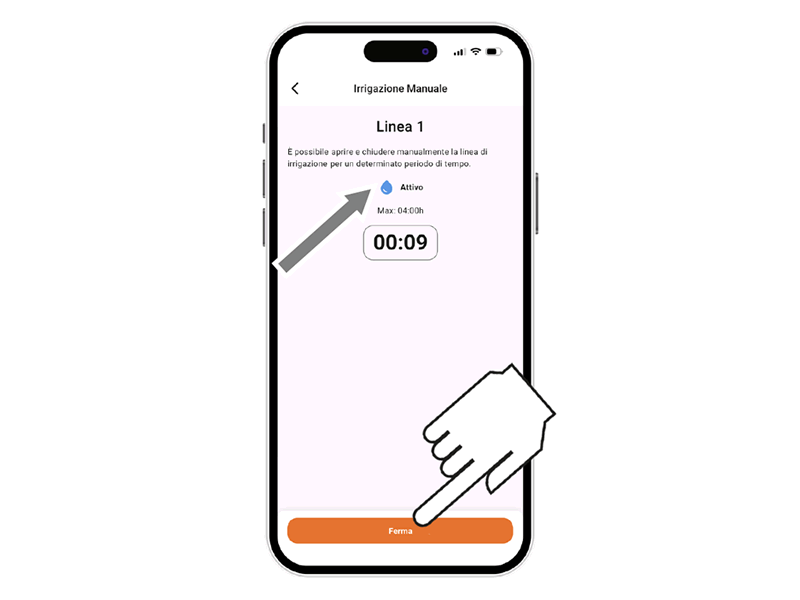

Το χειροκίνητο πότισμα μπορεί να διακοπεί πριν ολοκληρωθεί πατώντας ΔΙΑΚΟΠΗ.
Αν το χειροκίνητο πότισμα ολοκληρωθεί, ο προγραμματιστής επιστρέφει σε αυτόματο τρόπο. Αν είναι προγραμματισμένο αυτόματο πότισμα, δεν θα εκτελεστεί.

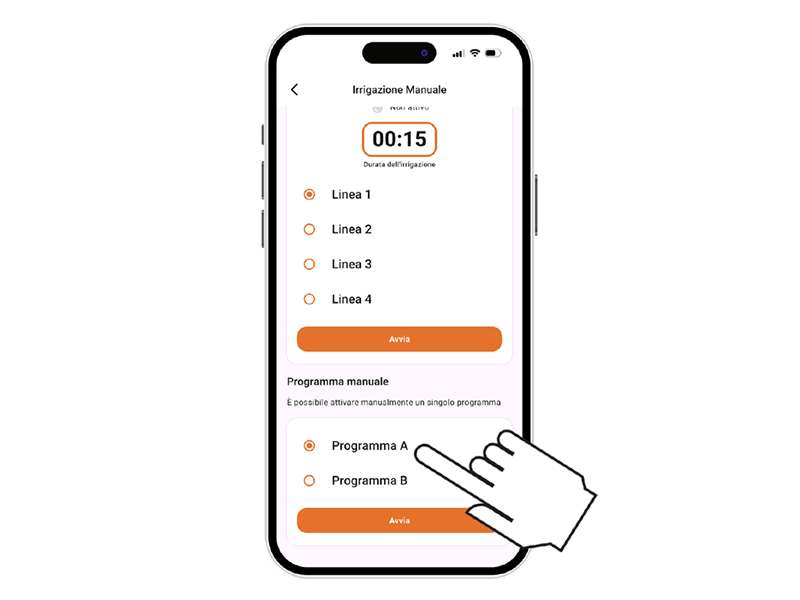

Είναι δυνατό να ενεργοποιηθεί χειροκίνητα και ένα μόνο πρόγραμμα. Αυτή η λειτουργία ενεργοποιεί ολόκληρο τον κύκλο, ανοίγοντας τις βαλβίδες με τη σειρά που έχει οριστεί.

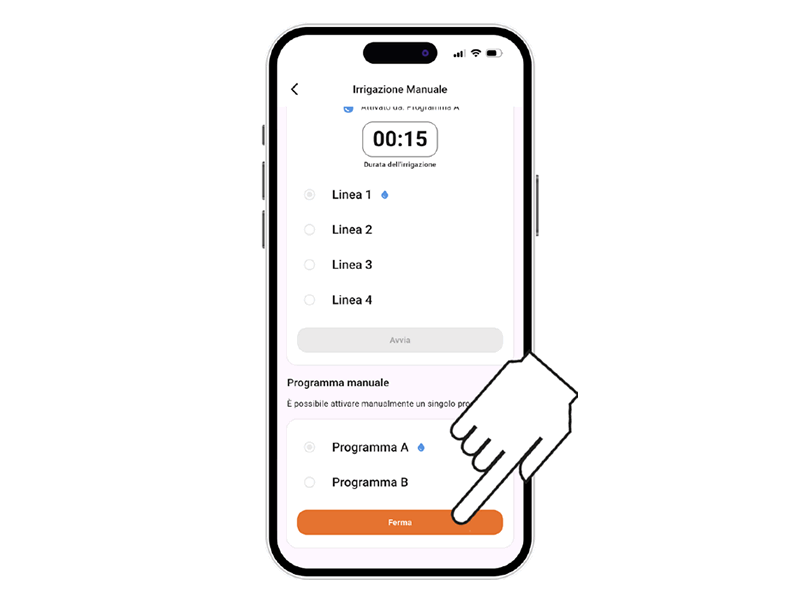

Το χειροκίνητο πότισμα μπορεί να διακοπεί πριν ολοκληρωθεί ο κύκλος πατώντας ΔΙΑΚΟΠΗ.

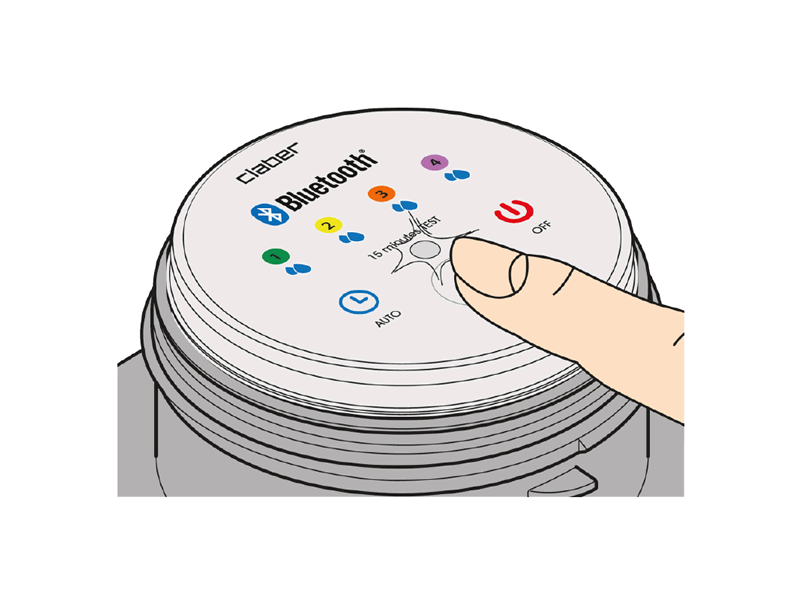

Για να ενεργοποιήσετε το χειροκίνητο πότισμα από τον προγραμματιστή, πατήστε επανειλημμένα το κουμπί Controller4 BT μέχρι να αναβοσβήσει το LED με το χρώμα της γραμμής που θέλετε να ανοίξετε: γραμμή 1 ΠΡΑΣΙΝΟ, γραμμή 2 ΚΙΤΡΙΝΟ, γραμμή 3 ΠΟΡΤΟΚΑΛΙ, γραμμή 4 ΜΩΒ.
Θα ξεκινήσει χειροκίνητο πότισμα διάρκειας 15 λεπτών στη γραμμή που επιλέχθηκε.

Για να τη διακόψετε πριν ολοκληρωθεί, πατήστε ξανά το κουμπί.
Αν το χειροκίνητο πότισμα ολοκληρωθεί, ο προγραμματιστής επιστρέφει σε αυτόματο τρόπο. Δεν θα εκτελεστεί αυτόματο πότισμα.

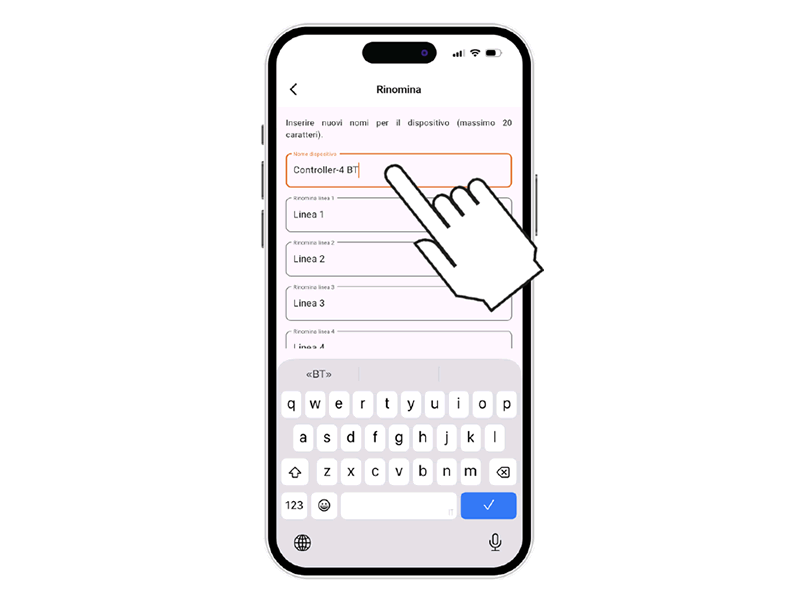

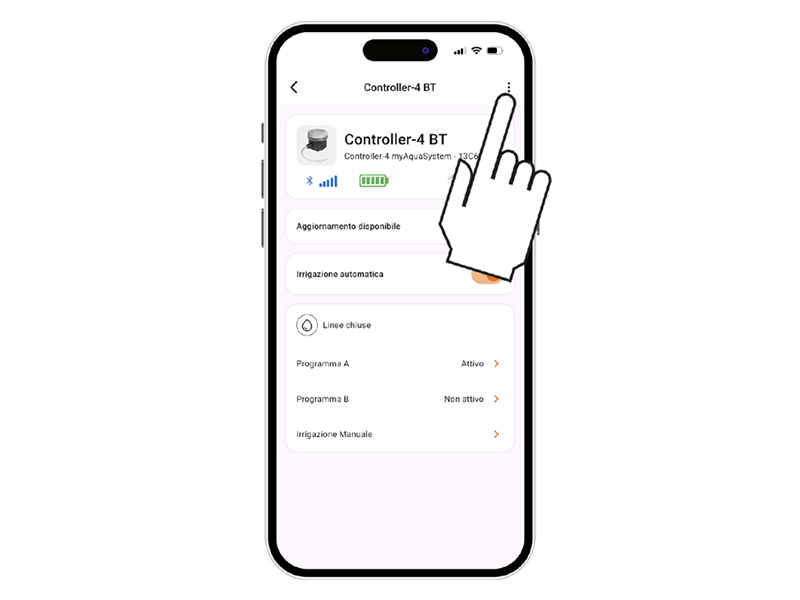

Στην εφαρμογή myClaber μπορείτε να δώσετε όνομα στον προγραμματιστή ή στις γραμμές ποτίσματος.

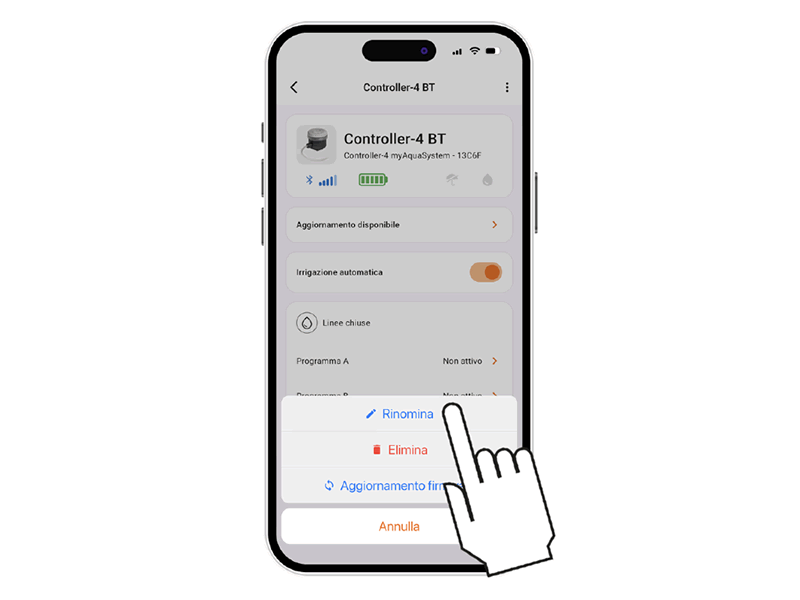

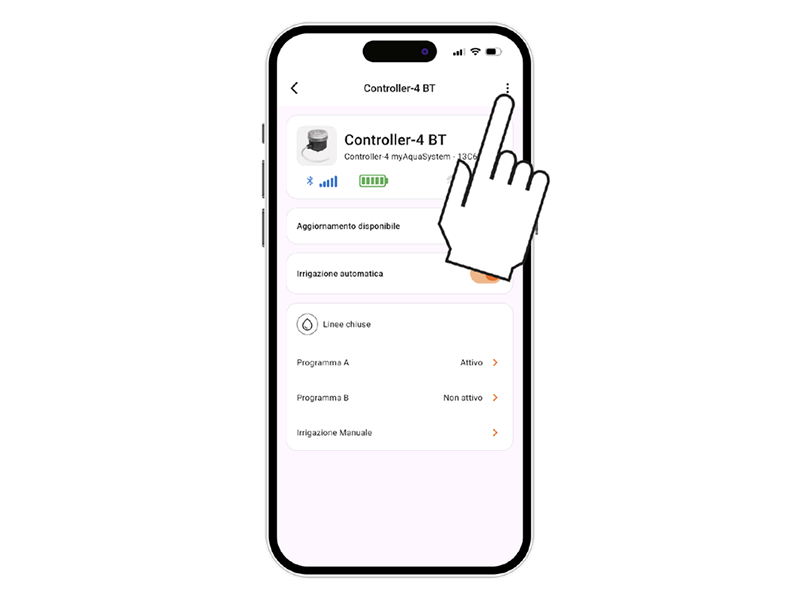

Επιλέξτε την ενέργεια μετονομασίας.

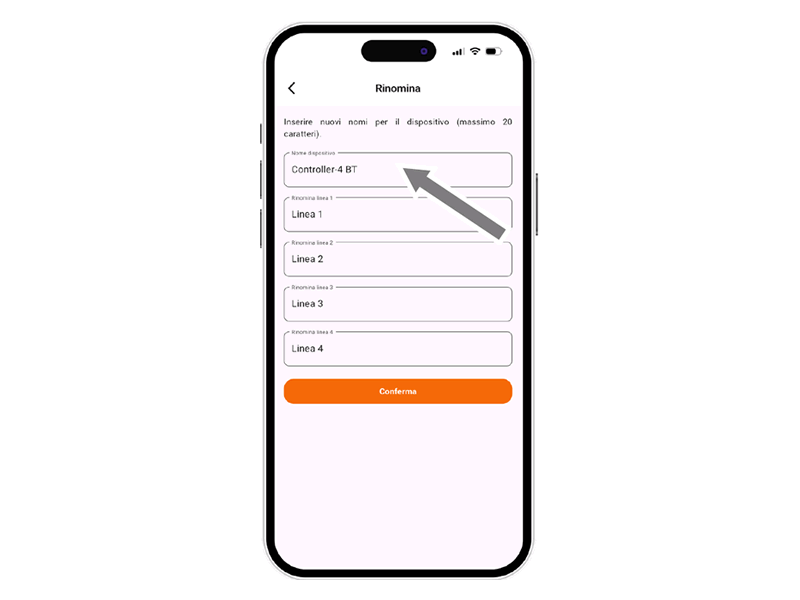

Πατήστε στο πεδίο κειμένου για να δώσετε όνομα στη συσκευή ή στη γραμμή ποτίσματος.

Εισαγάγετε το κείμενο (μέγιστο 20 χαρακτήρες) και επιβεβαιώστε.

Με την εφαρμογή myClaber μπορείτε να διαγράψετε έναν συσχετισμένο προγραμματιστή.

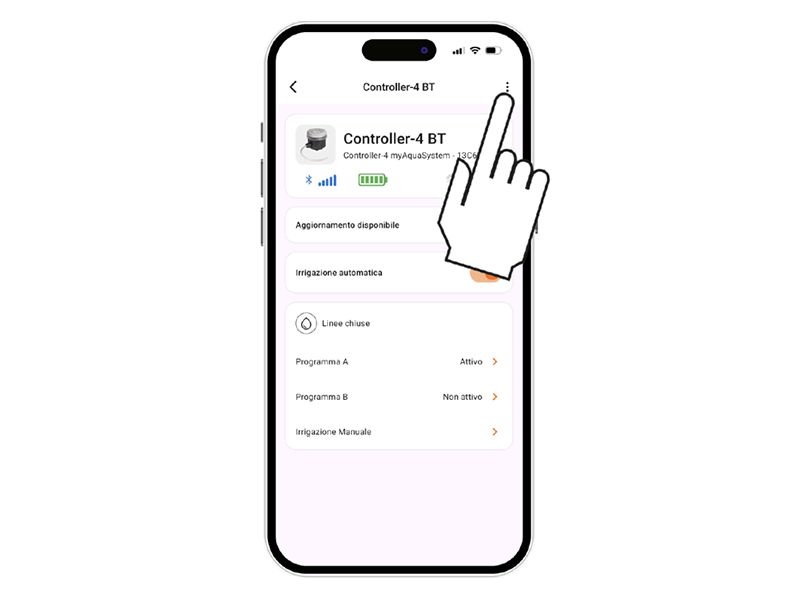

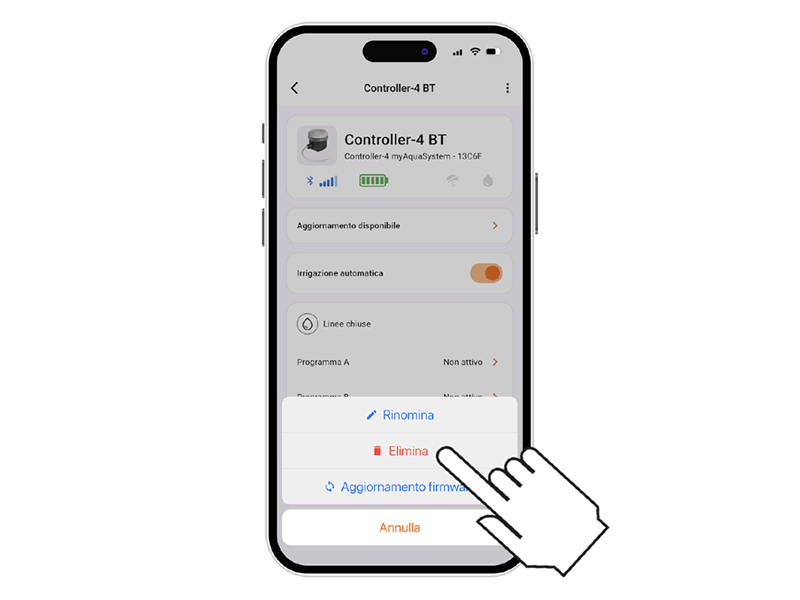

Επιλέξτε την ενέργεια Διαγραφή.

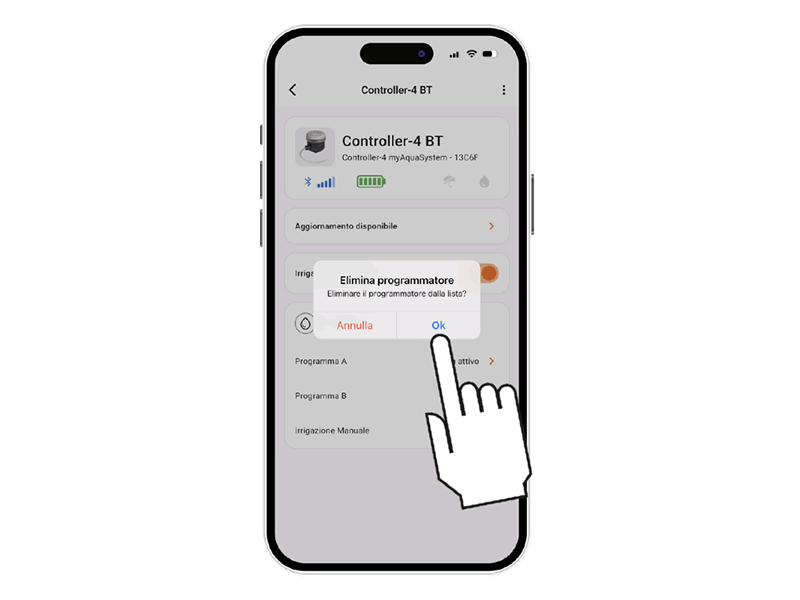

Επιβεβαιώστε τη διαγραφή.
Ο προγραμματιστής δεν θα εμφανίζεται πλέον στην εφαρμογή myClaber. Για να τον επανασυνδέσετε, επαναλάβετε τη διαδικασία ΣΥΣΧΕΤΙΣΗΣ.Προσοχή:
ένας προγραμματιστής που διαγράφεται από την εφαρμογή συνεχίζει τις προγραμματισμένες αυτόματες αρδεύσεις, αλλά δεν εμφανίζεται πλέον στην αρχική οθόνη. Για να αναστείλετε μόνο την προγραμματισμένη άρδευση, χρησιμοποιήστε τον διακόπτη Αυτόματης Άρδευσης.

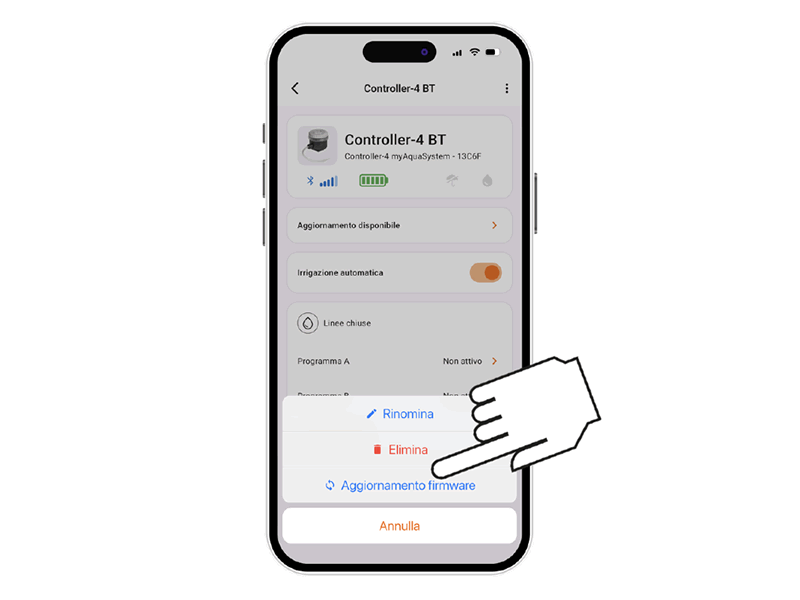

Με την εφαρμογή myClaber μπορείτε να ενημερώσετε το λογισμικό (firmware) του προγραμματιστή.

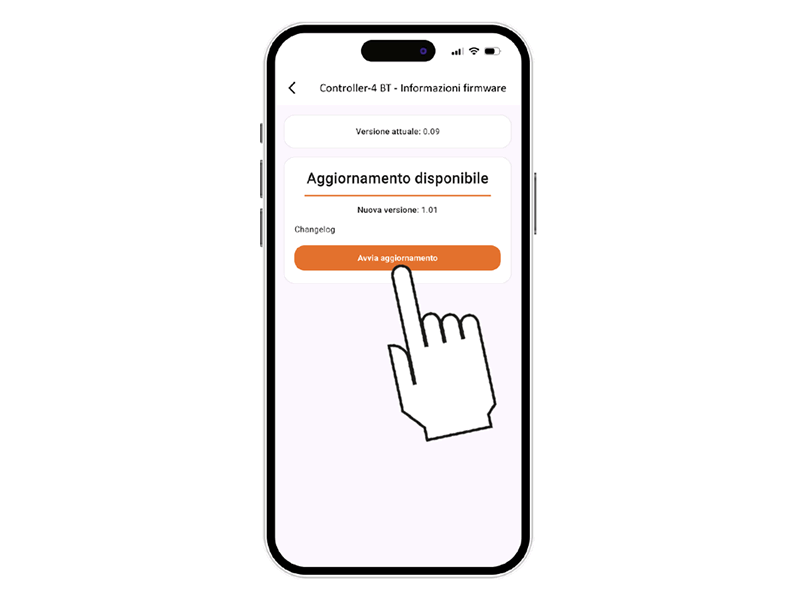

Όταν υπάρχει διαθέσιμη ενημέρωση, εμφανίζεται το μήνυμα ΔΙΑΘΕΣΙΜΗ ΕΝΗΜΕΡΩΣΗ.

Πατήστε το κουμπί για να συνεχίσετε.

Επιβεβαιώστε το μήνυμα για να ξεκινήσει η ενημέρωση.

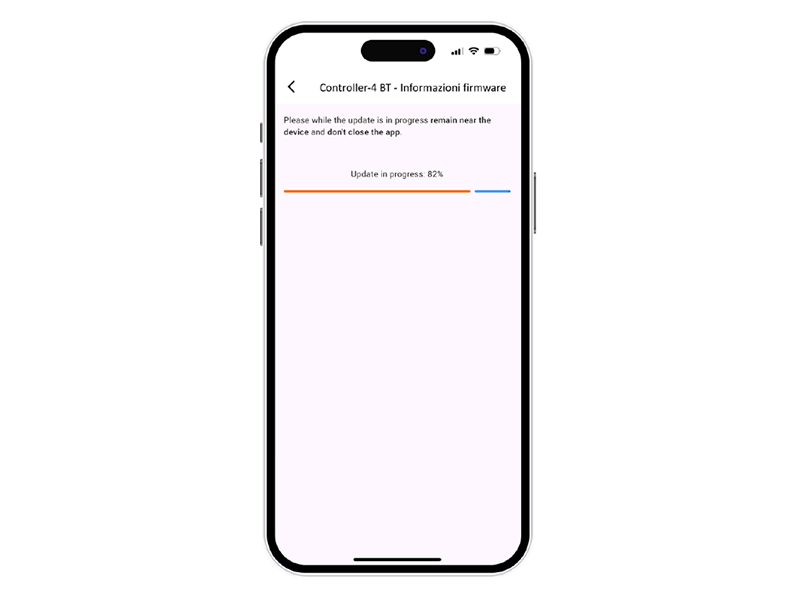

Κατά τη διάρκεια της διαδικασίας, βεβαιωθείτε ότι βρίσκεστε κοντά στον προγραμματιστή και μην κλείσετε την εφαρμογή μέχρι να ολοκληρωθεί η ενημέρωση.

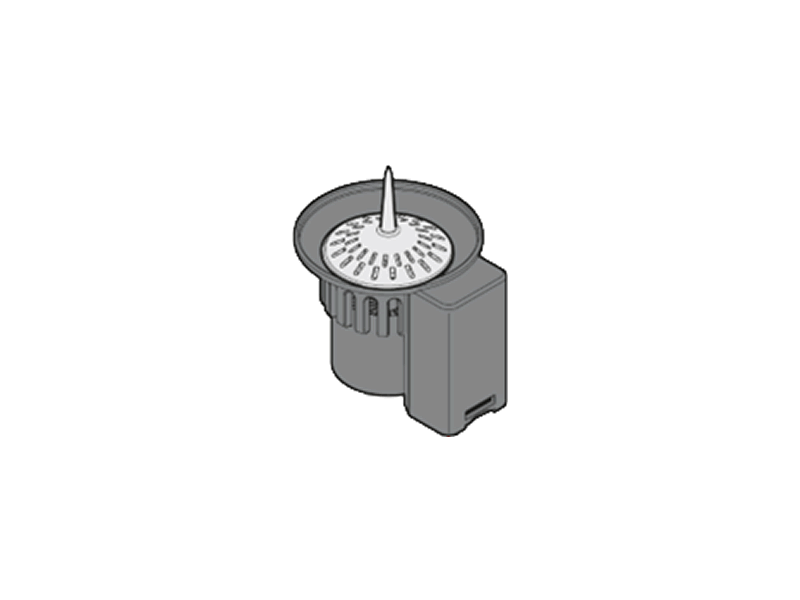

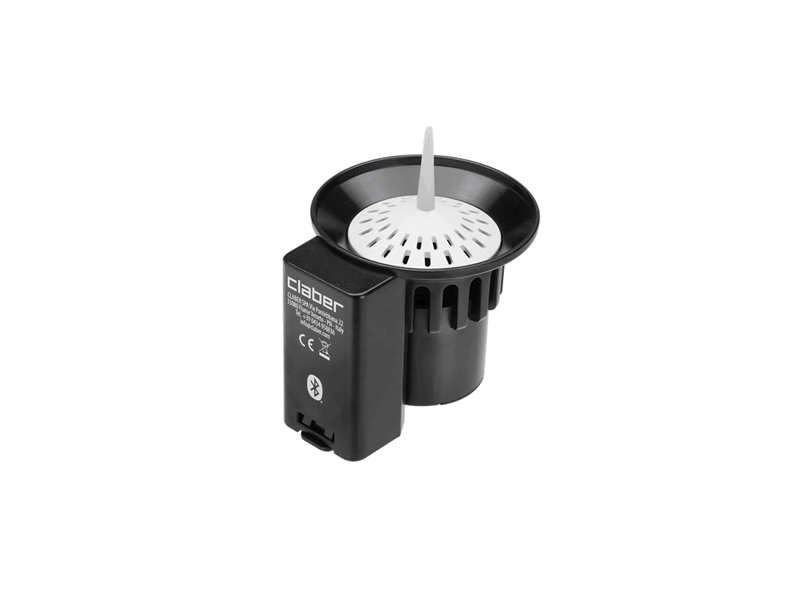

Ο προγραμματιστής μπορεί να χρησιμοποιηθεί με τον αισθητήρα βροχής Claber Rain Sensor Bluetooth® (κωδ. 90844).

Ο αισθητήρας βροχής ενημερώνει τον προγραμματιστή για την κατάστασή του: εάν το δοχείο είναι γεμάτο (βροχόπτωση τουλάχιστον 5 mm), η άρδευση δεν θα ξεκινήσει και οποιαδήποτε άρδευση σε εξέλιξη θα διακοπεί μέσα σε 1 λεπτό. Το χειροκίνητο άνοιγμα της βαλβίδας, είτε από το κουμπί είτε από την εφαρμογή, παραμένει δυνατό ακόμη και με ενεργό τον αισθητήρα βροχής.

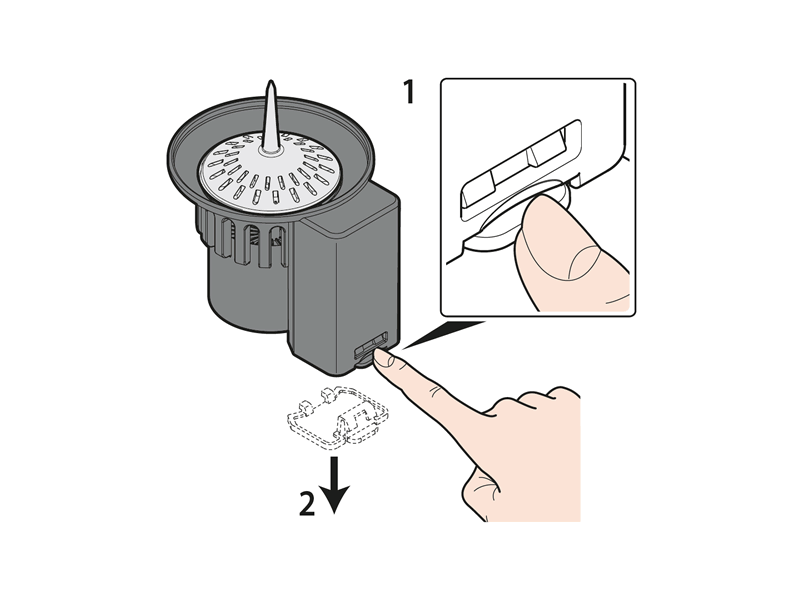

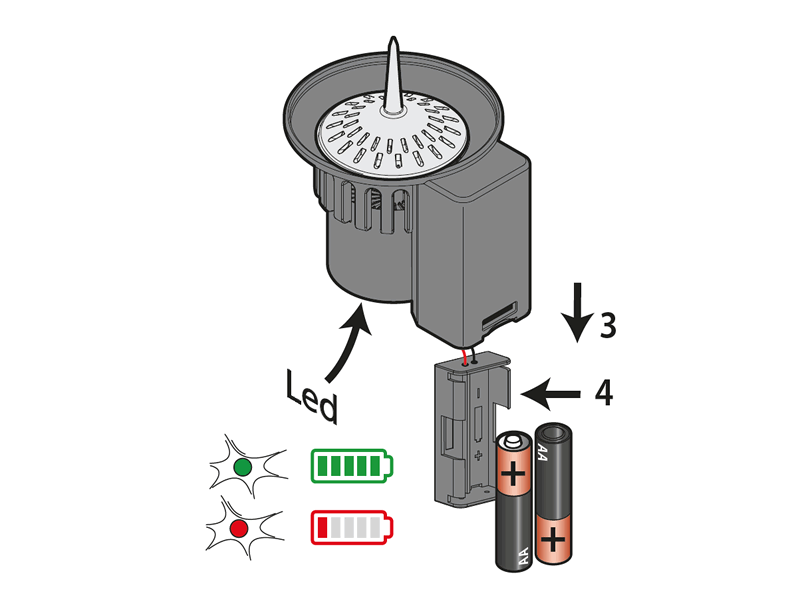

Ανοίξτε τη θήκη των μπαταριών.
Ξεκλειδώστε και αφαιρέστε το κάτω καπάκι χρησιμοποιώντας το πλαϊνό κλιπ.

Χρησιμοποιήστε αποκλειστικά δύο νέες αλκαλικές μπαταρίες μη επαναφορτιζόμενες 1,5V AA (LR6).
Όταν το LED αναβοσβήνει κόκκινο, οι μπαταρίες εξαντλούνται: αντικαταστήστε τις το συντομότερο.
Για την απόρριψη χρησιμοποιήστε τους ειδικούς κάδους συλλογής.
Συνιστάται η αφαίρεση των μπαταριών κατά τη διάρκεια μακράς αδράνειας του Rain Sensor BT.

Ανοίξτε τη θήκη των μπαταριών και εντοπίστε την ετικέτα με τις πληροφορίες στο πίσω μέρος.
Εισαγάγετε τον αριθμητικό κωδικό (PIN) ή σαρώστε τον QR Code στην ετικέτα.

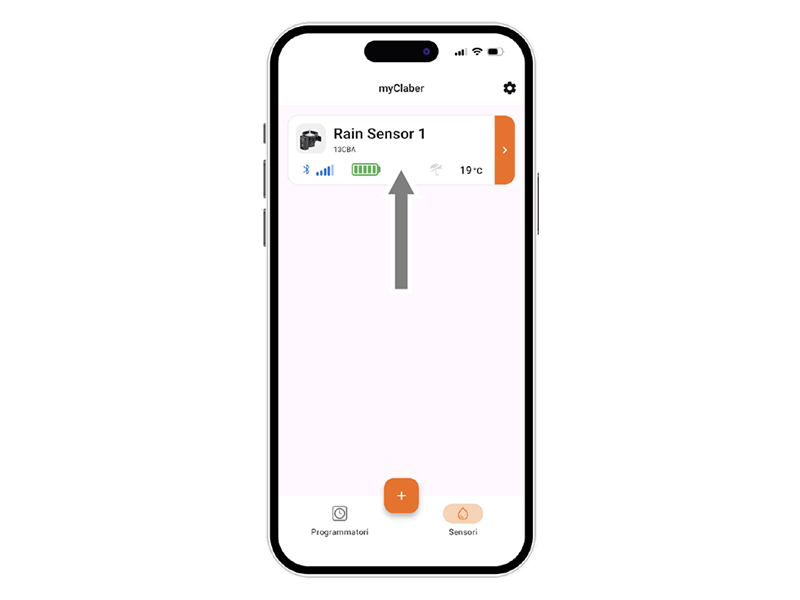

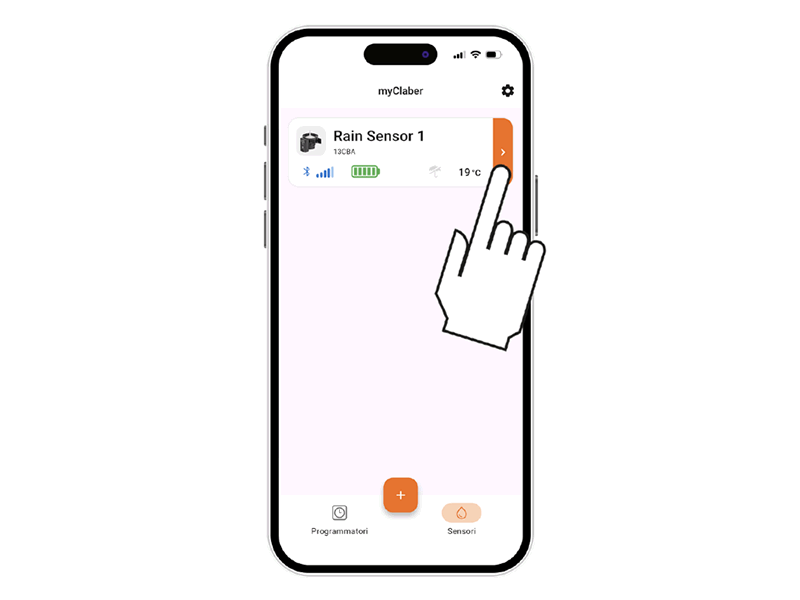

Η κάρτα του Rain Sensor BT θα εμφανιστεί στην κύρια σελίδα της εφαρμογής.

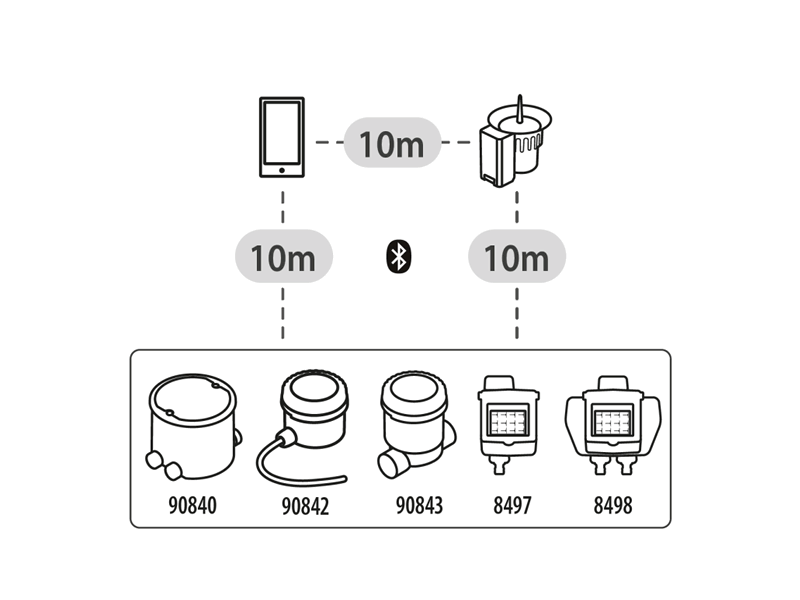

Για την εγκατάσταση, βεβαιωθείτε ότι η επιλεγμένη θέση επιτρέπει στον αισθητήρα να επικοινωνεί με όλες τις συσκευές που πρέπει να ελέγξει· κάθε Rain Sensor μπορεί να επικοινωνήσει με έως και 8 προγραμματιστές.
Η μέγιστη εμβέλεια είναι 10 m χωρίς εμπόδια (βλ. οδηγίες Rain Sensor).
Αν ένας αισθητήρας δεν καλύπτει όλους τους προγραμματιστές, συνιστάται να εγκαταστήσετε περισσότερους.

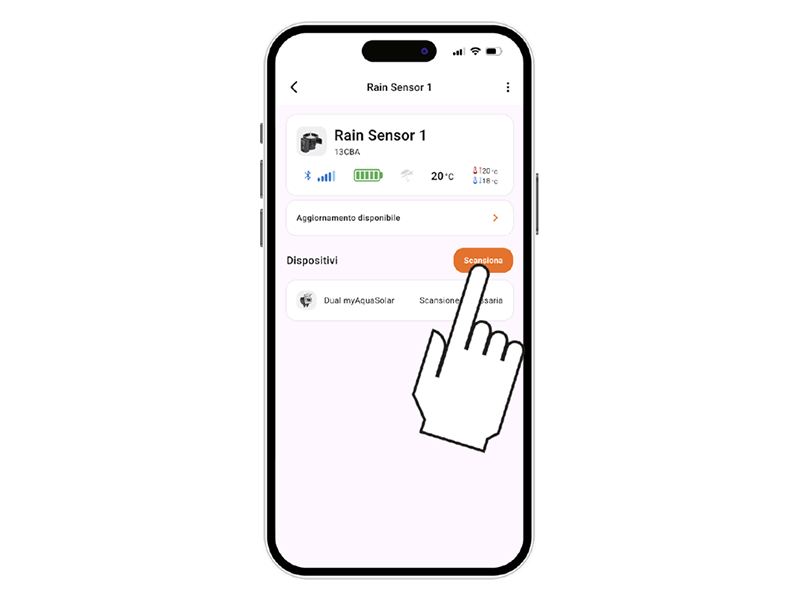

Ξεκινήστε τη σάρωση για να εντοπίσετε προγραμματιστές διαθέσιμους κοντά στον Rain Sensor.
Βεβαιωθείτε ότι η ποιότητα σήματος Bluetooth® είναι επαρκής (τουλάχιστον 2 μπάρες).

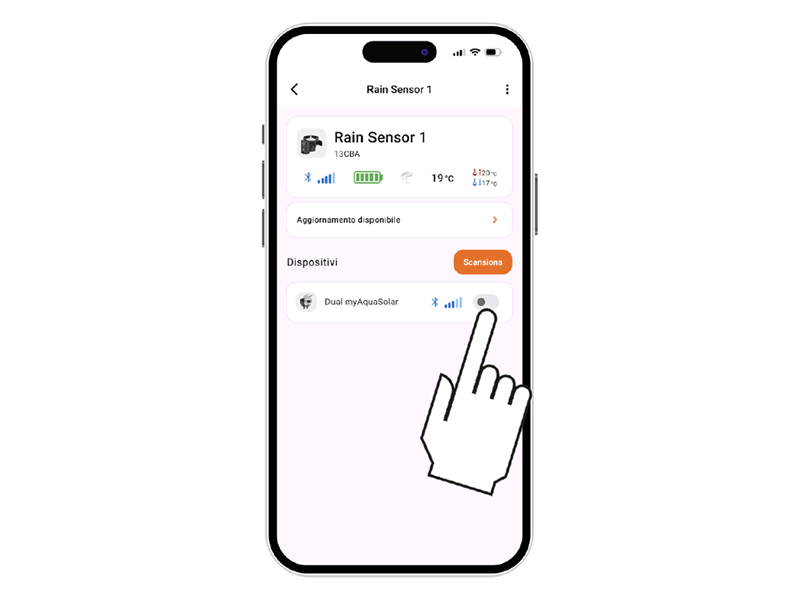

Συνδέστε τον Rain Sensor με έναν ή περισσότερους προγραμματιστές εγκατεστημένους στην εφαρμογή.

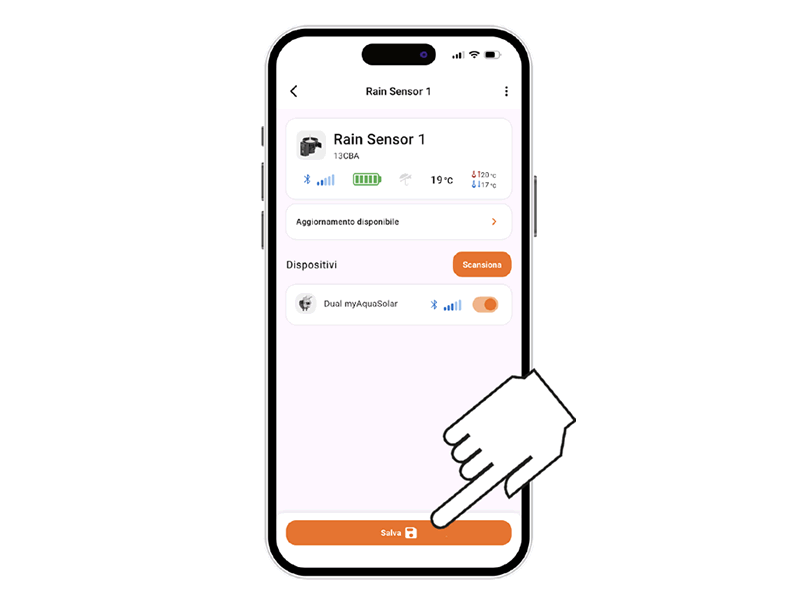

Αφού ολοκληρωθεί η σύζευξη, πρέπει να αποθηκεύσετε τις αλλαγές.

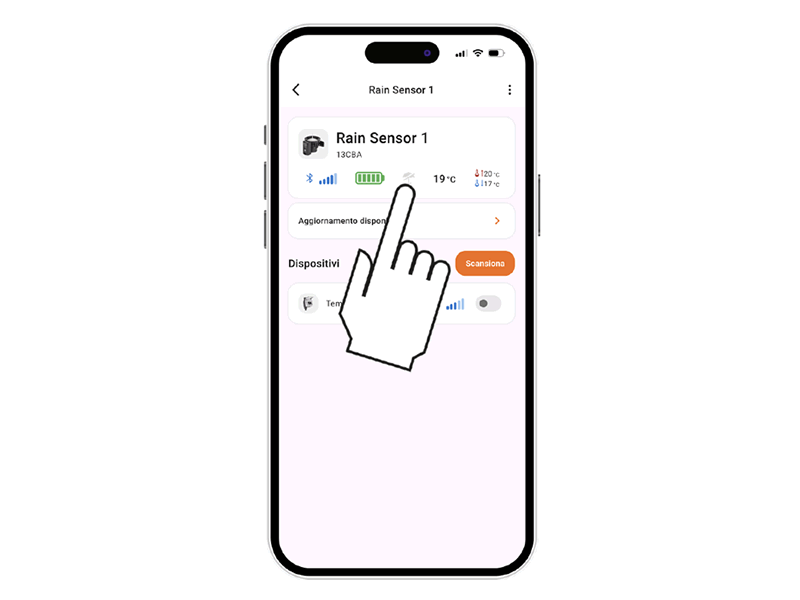

Η κατάσταση του αισθητήρα βροχής εμφανίζεται επιλέγοντας την καρτέλα του προγραμματιστή στην εφαρμογή.

Η κατάσταση εμφανίζεται στη γραμμή στο επάνω μέρος με το εικονίδιο της ομπρέλας.
Ο αισθητήρας μεταδίδει την κατάσταση στον προγραμματιστή κάθε λεπτό.

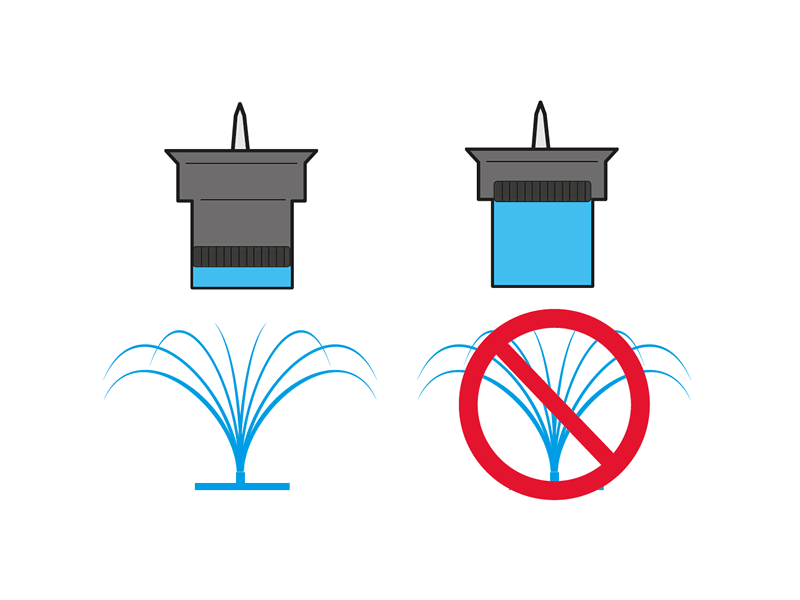

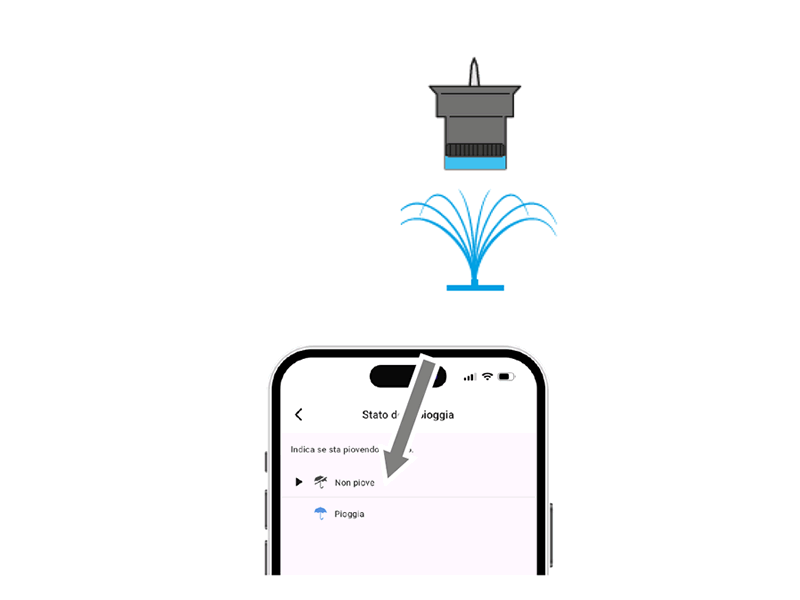

Το γκρι εικονίδιο ομπρέλας σημαίνει ότι ο αισθητήρας είναι άδειος και η αυτόματη άρδευση θα πραγματοποιηθεί όπως έχει προγραμματιστεί.

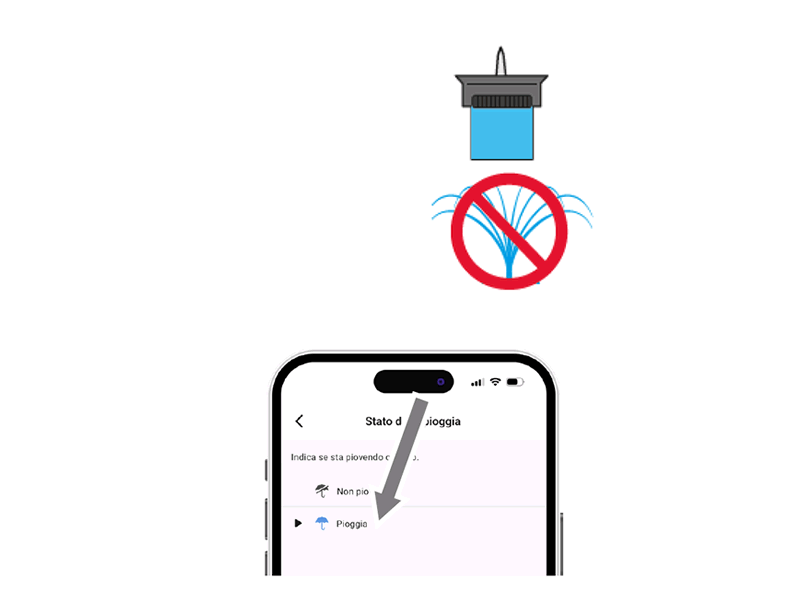

Το μπλε εικονίδιο ομπρέλας σημαίνει ότι ο αισθητήρας είναι γεμάτος (τουλάχιστον 5 mm/m² βροχόπτωση) και στέλνει σήμα διακοπής στους προγραμματιστές που είναι συνδεδεμένοι μέσω της εφαρμογής myClaber.
Με την εξάτμιση του νερού, ο αισθητήρας αποστέλλει σήμα επανεκκίνησης της άρδευσης.
