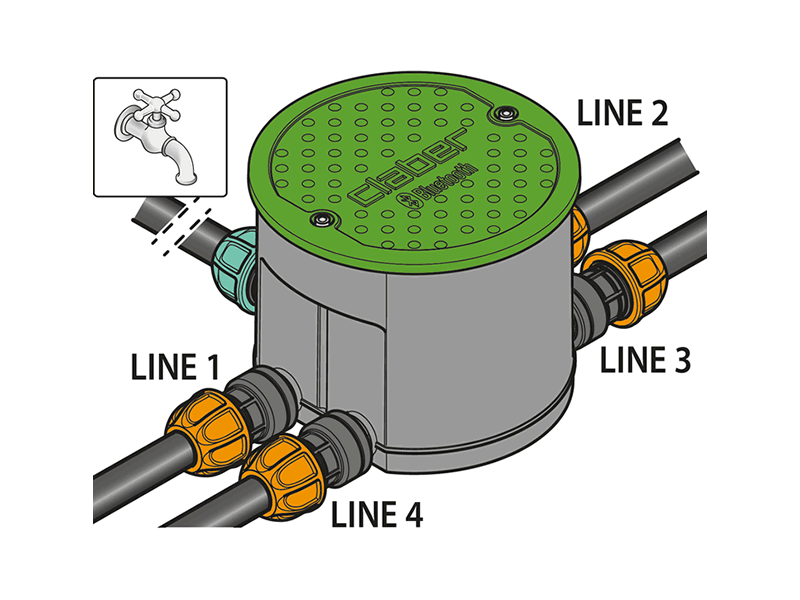

Hydro4 je prikladan za vrtove do 600 m².
Spojnu kutiju treba instalirati na otvorenom, ukopanu u razinu tla (12) ili položenu na popločanu površinu (3). Kod ukopane instalacije, postavite drenažni materijal i zaštitnu foliju na dno prije postavljanja Hydro4 kako zemlja i ostaci ne bi ušli u proizvod.
Uklonite foliju i čepove linija tek po završetku instalacije. Izbjegavajte mjesta izložena prekomjernom gaženju ili prolasku strojeva (npr. traktorskih kosilica). Koristite samo filtriranu vodu. Protok linija: na 2,5 bara → 25 l/min.

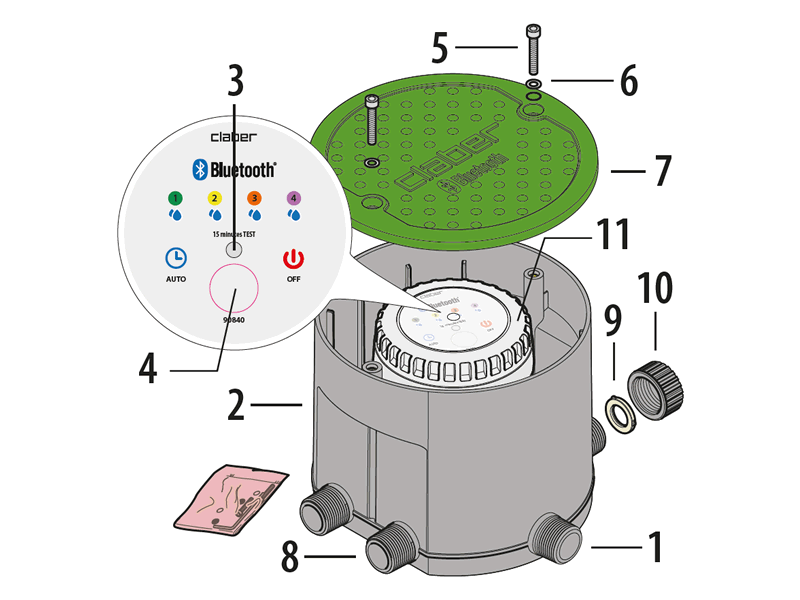

1) Muški priključak 3/4'' ulaz vode
2) Kutija
3) LED PLAVA automatsko aktivno; LED ZELENA/ŽUTA/NARANČASTA/LJUBIČASTA navodnjavanje u tijeku; LED CRVENA automatsko neaktivno
4) Gumb za odabir funkcije
5) Vijak pokrova
6) Podloška i OR brtva
7) Poklopac
8) Linije 1/2/3/4: 3/4'' muški navoj
9) Brtva čepa linije
10) Čep linije
11) Prozirni poklopac

Za rad programator zahtijeva dvije 1,5V Alkaline AAA LR03 baterije, koje treba zamijeniti na početku svake sezone. Iskoristite odgovarajuće spremnike za odlaganje istrošenih baterija.

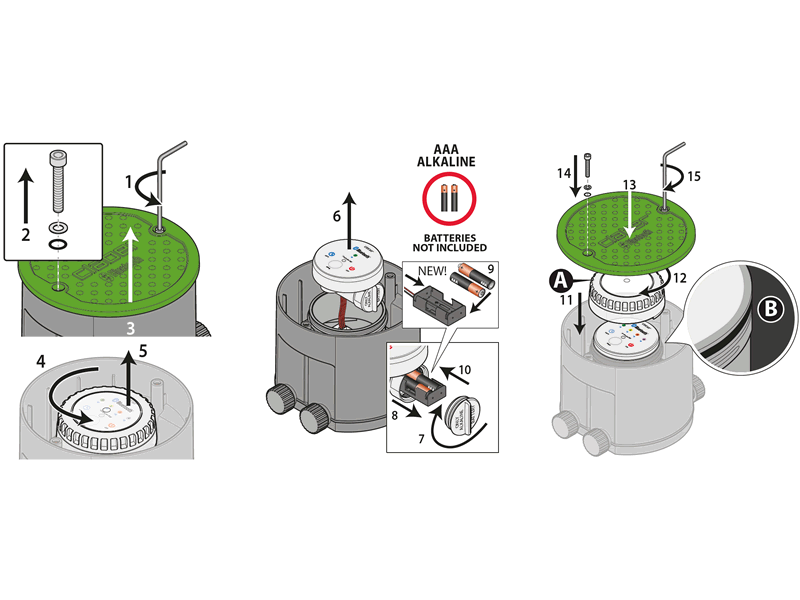

Za umetanje ili zamjenu baterija slijedite ove korake:
• Odviti dva vijka na poklopcu kutije (1), ukloniti ih (2) i skinuti poklopac (3).
• Odviti plastični poklopac programatora (4) i podignuti ga (5).
• Izvaditi programator (6).

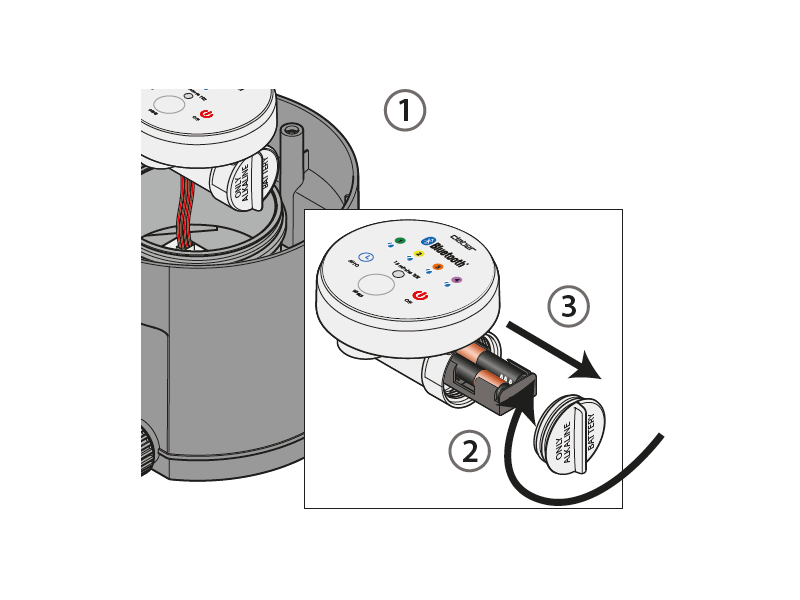

• Odviti poklopac pretinca za baterije (7), izvaditi držač baterija (8) i ukloniti istrošene baterije.
• Umetnuti nove baterije pazeći na polaritet (9).
• Vratiti držač baterija u ležište (10) i ponovno zavrnuti poklopac pazeći da je brtva pravilno postavljena.
• Nakon zamjene baterija (110), radi osiguravanja nepropusnosti proizvoda (IP68), potpuno zavrnuti prozirni poklopac (A) i provjeriti da je brtva (B) dobro postavljena. Zeleni poklopac uvijek pravilno zatvoriti vijcima i brtvama (14–15).

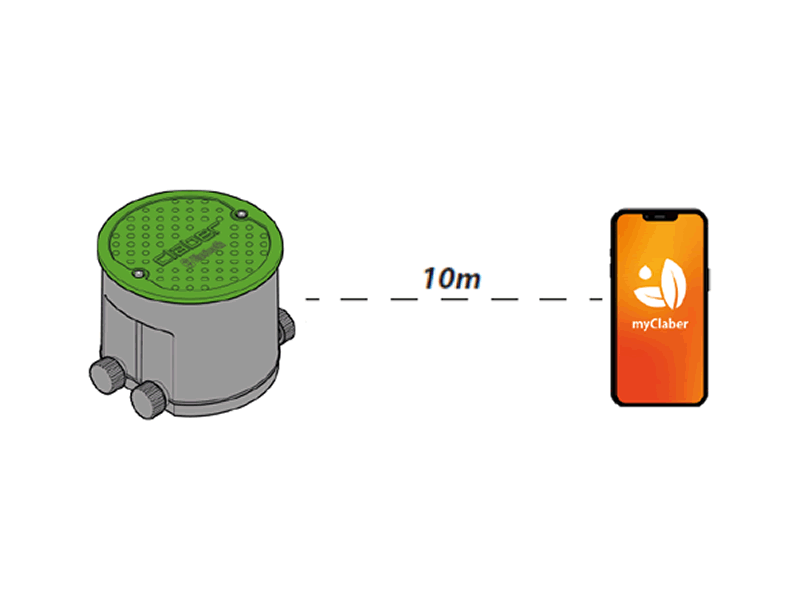

Programator se upravlja isključivo putem aplikacije myClaber i Bluetooth®. Ostanite unutar 10 m.
Aplikacija mora biti instalirana.
Dostupna u Google Play® i App Store®.

Otvorite aplikaciju; Bluetooth® mora biti uključen.

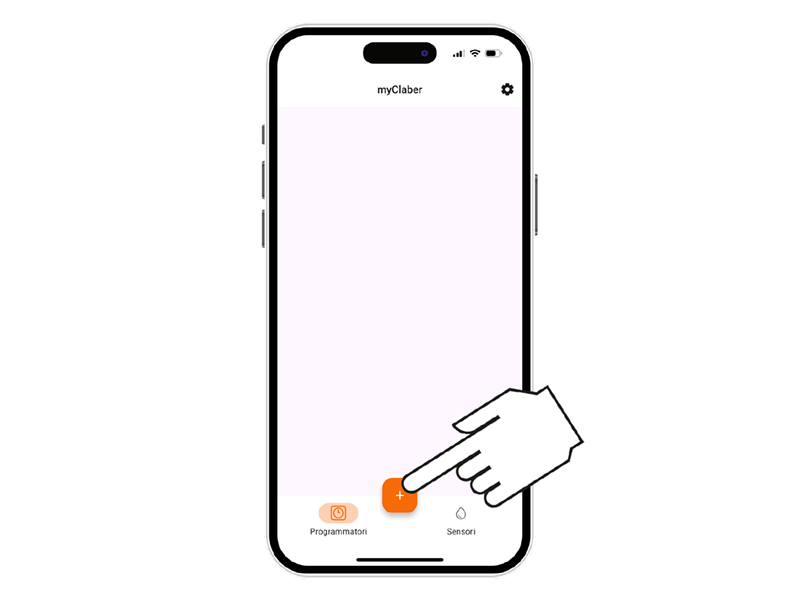

Pritisnite « + » u glavnom izborniku.

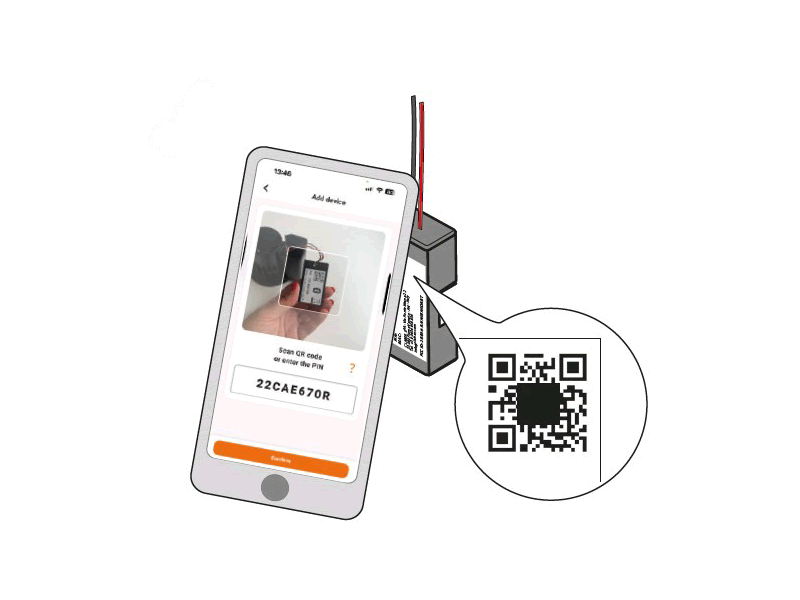

Unesite PIN ili skenirajte QR.
Podaci na stražnjoj strani spremnika.

Otvorite aplikaciju; uključite Bluetooth®.

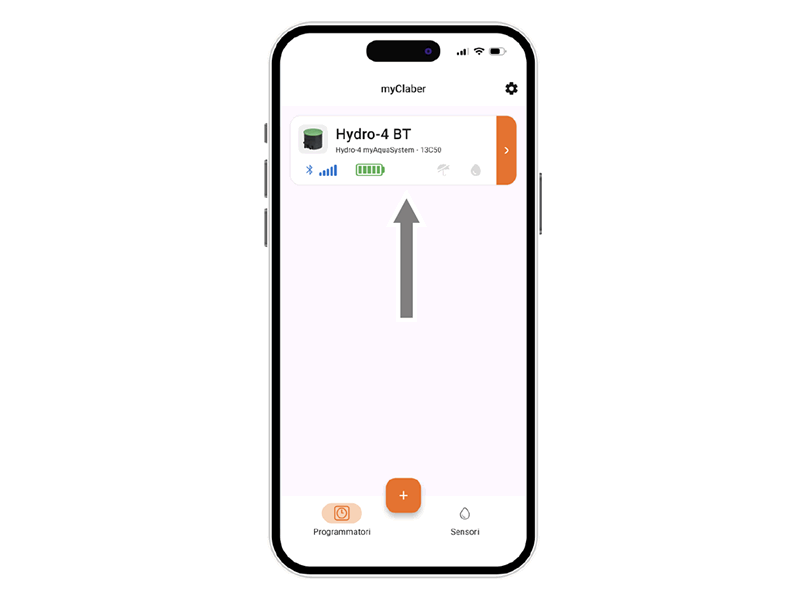

Kartica će se prikazati.
Do 8 programatora i 8 senzora.

Programator je moguće spojiti s Rain Sensor BT (šifra 90844). Senzor automatski zaustavlja pokretanje navodnjavanja u slučaju kiše.
Slijedite instalaciju senzora ovdje#.

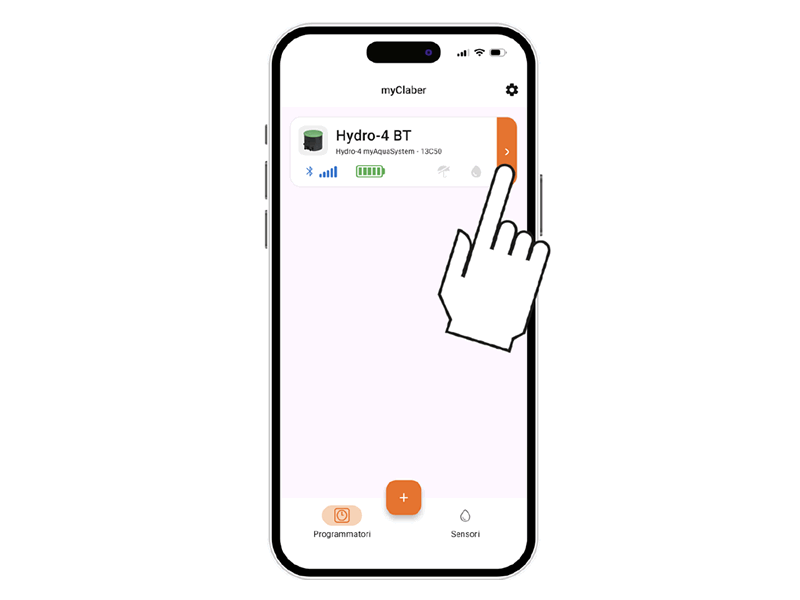

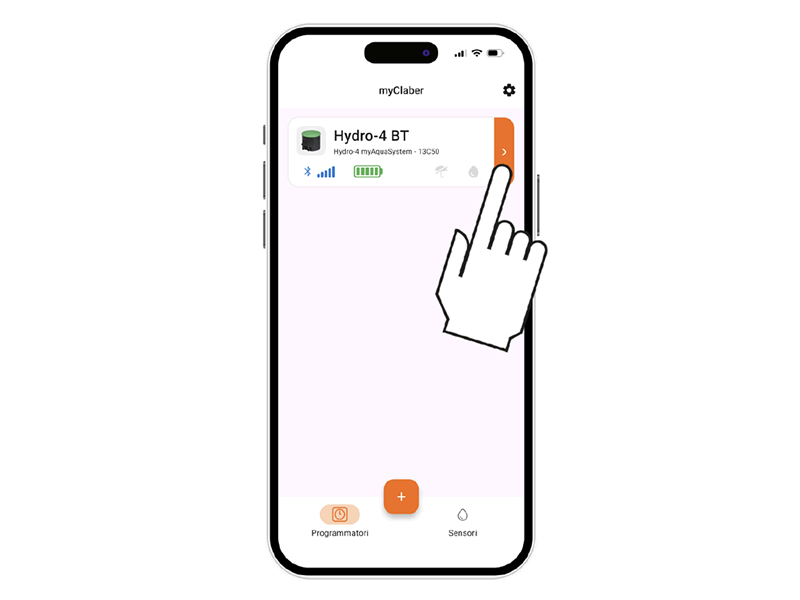

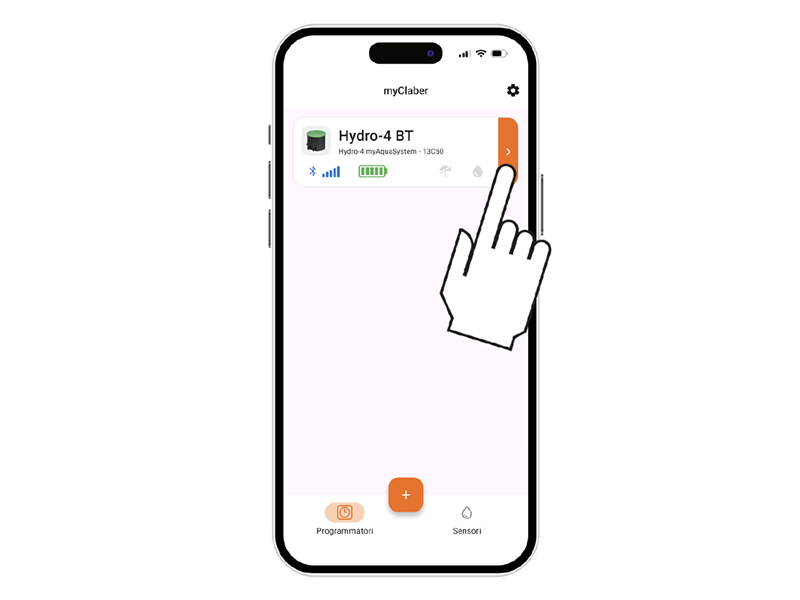

Za provjeru statusa programatora odaberite njegovu karticu u aplikaciji.

U gornjoj traci prikazuju se informacije o stanju programatora.

Ikone redom označavaju: signal Bluetooth®, razinu energije, eventualni Rain Sensor i navodnjavanje u tijeku.
Za objašnjenje odaberite ikonu.

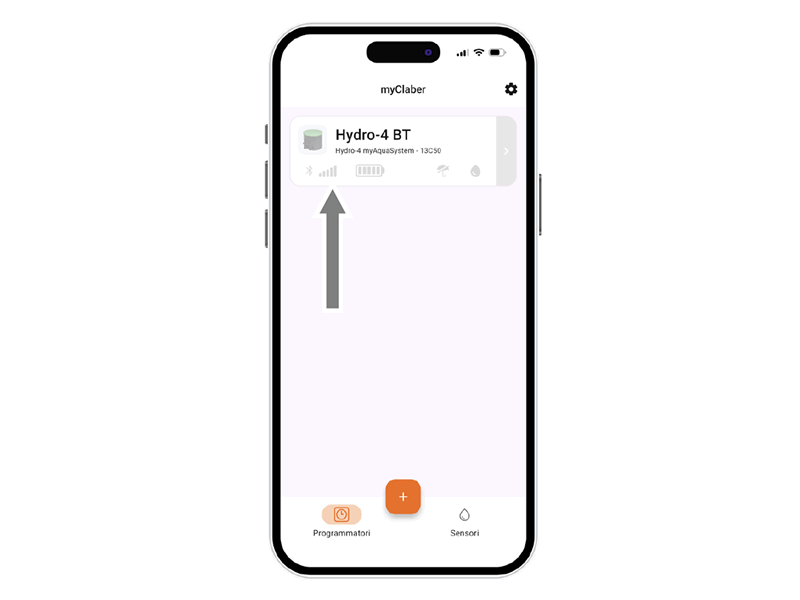

Odabirom kartice programatora moguće je vidjeti informacije o stanju putem gornje trake.

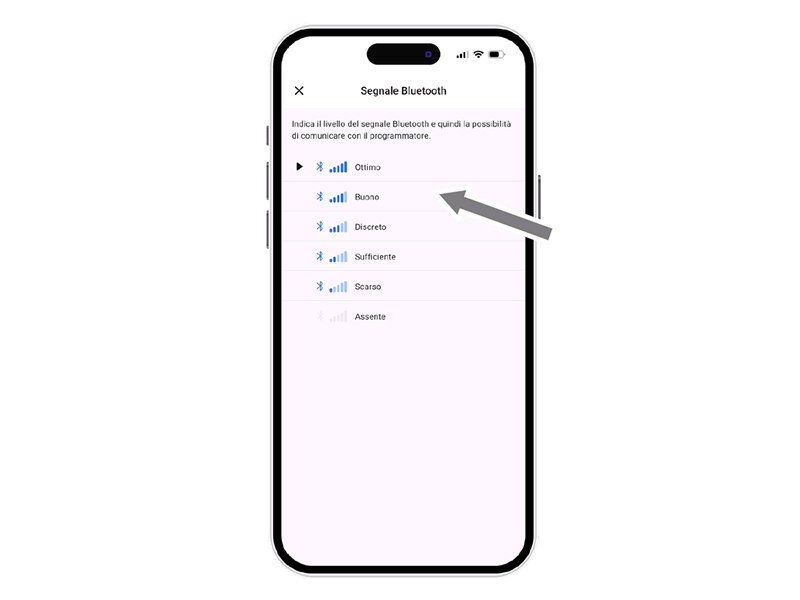

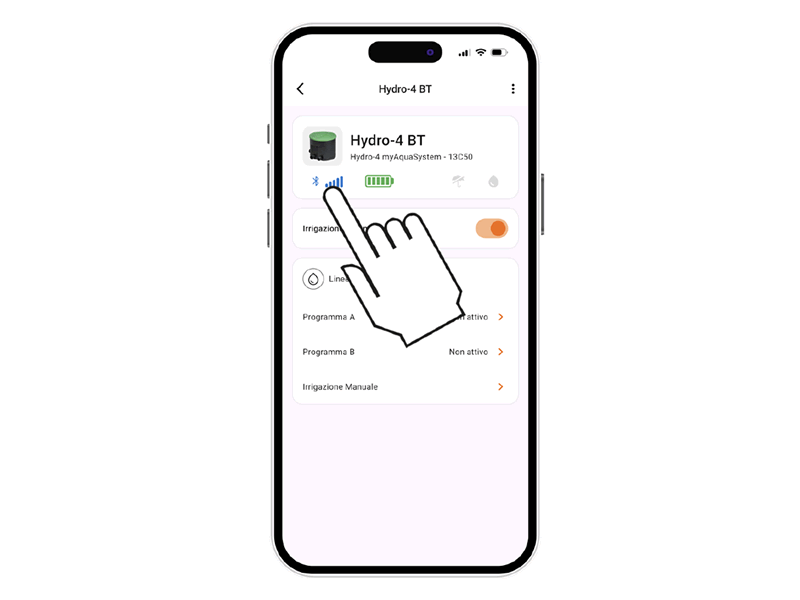

Ikona Bluetooth® signala pokazuje je li programator dohvatljiv (plavo) ili ne (sivo); u tom slučaju približite pametni telefon.
Odabirom ikone prikazuje se objašnjenje.

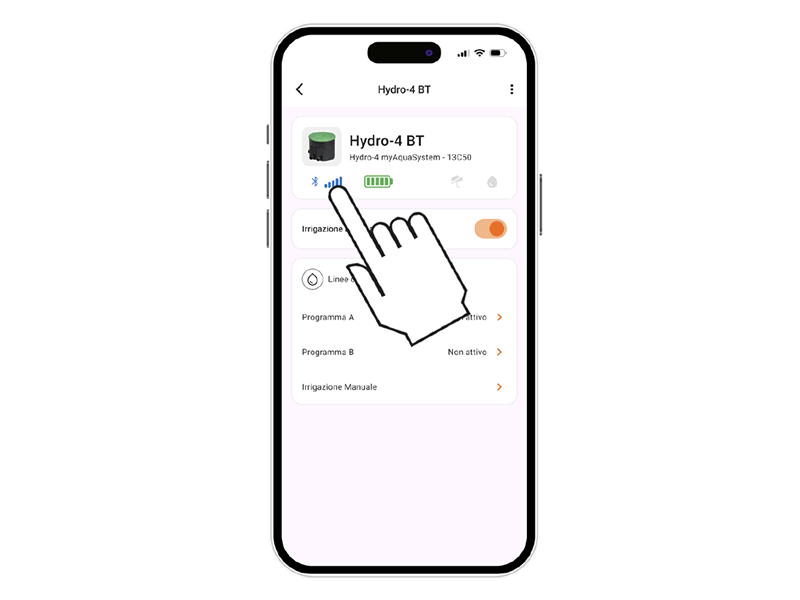

Kvaliteta Bluetooth® signala.

Ako programator nije dohvatljiv, približite se.
Ako problem traje i PIN je unesen ručno, možda je pogrešan. Izbrišite programator i ponovite uparivanje.

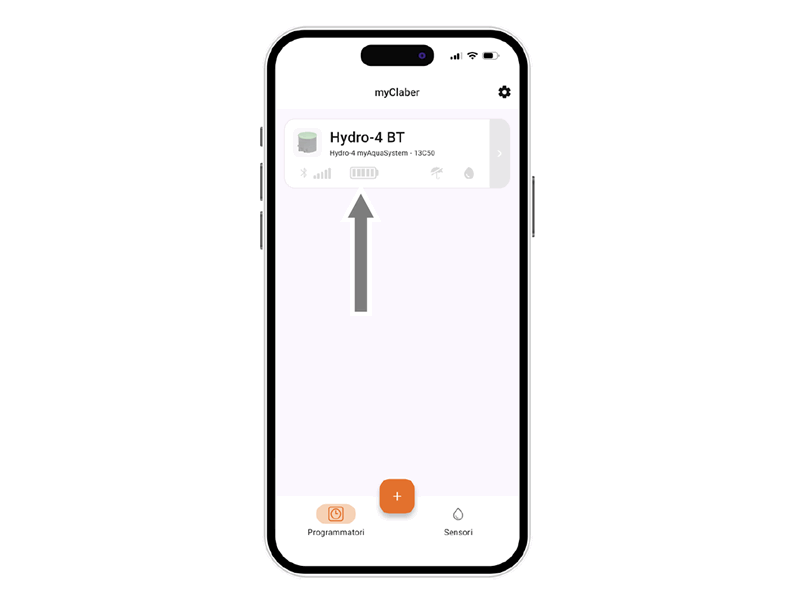

Razine energije, vidljiva na kartici programatora u aplikaciji, posebno je važna.

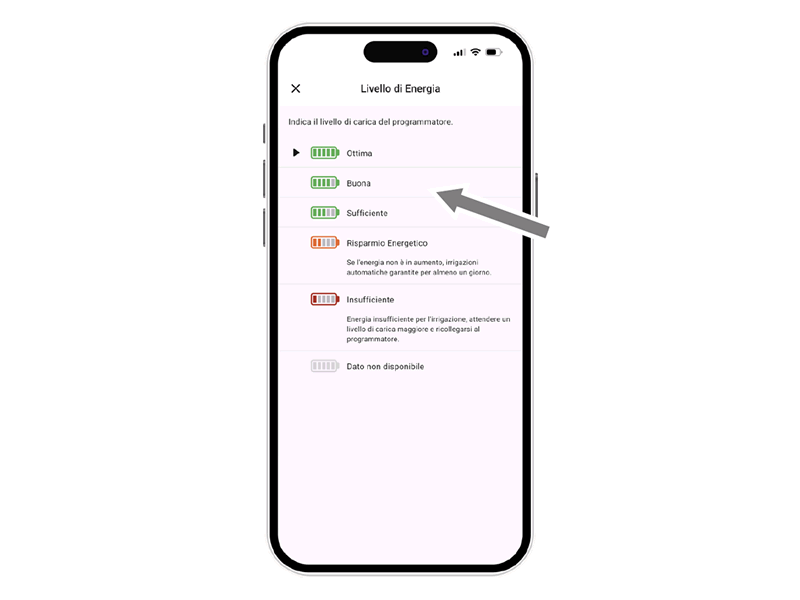

Razina energije prikazana je i u gornjoj traci nakon otvaranja kartice. Odabirom ikone dobivaju se dodatne informacije.

Ako je razina energije nedovoljna, zamijenite baterije što prije. Postoji 5 razina energije. U štednom načinu (žuta ikona) programator će osigurati još barem 1 dan automatskog navodnjavanja. S nedovoljnom energijom (crvena ikona) sve funkcije se isključuju, a datum/vrijeme ostaju spremljeni oko 16 sati.

Ako se programator potpuno isprazni i isključi, može se ponovno pokrenuti nakon zamjene baterija. U tom slučaju gubi datum/vrijeme i navodnjavanje može započeti neočekivano.

Odabirom kartice programatora moguće je vidjeti informacije o stanju putem gornje trake.

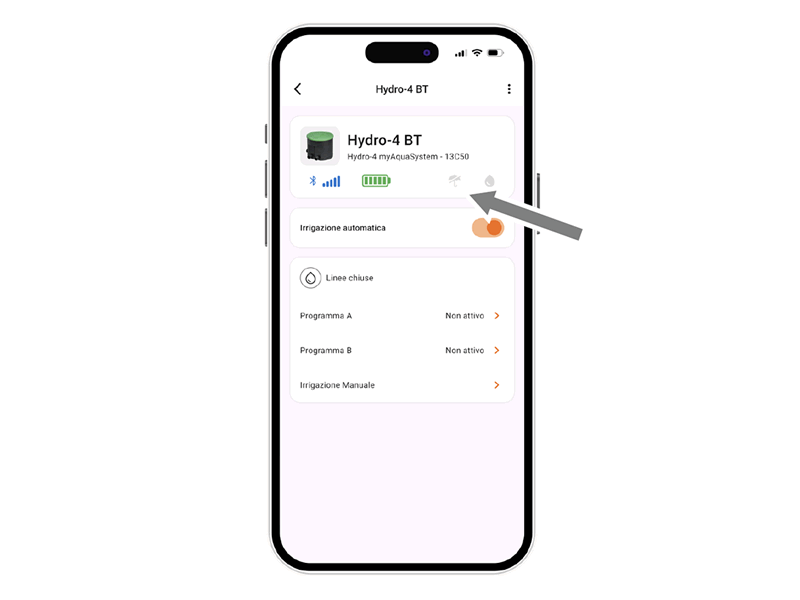

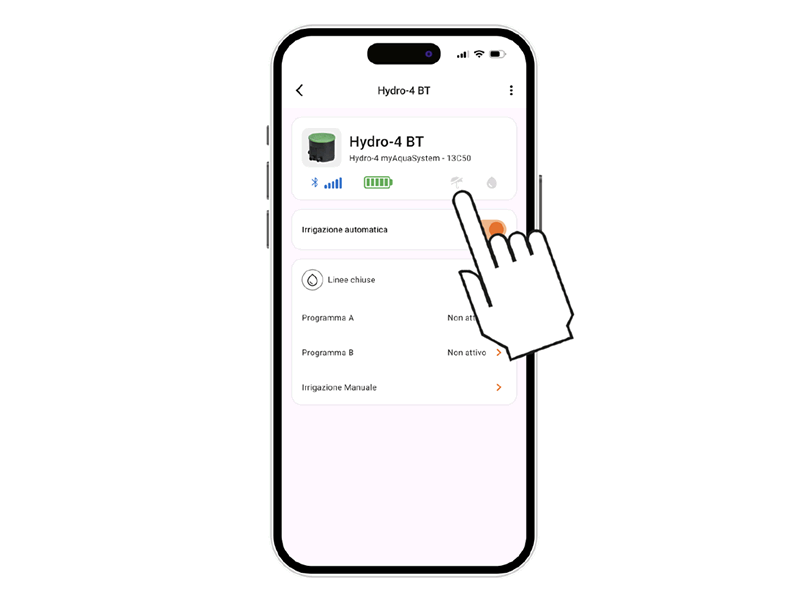

Stanje senzora kiše vidi se na gornjoj traci putem ikone kišobrana.
Senzor šalje stanje programatoru svake minute.

Plavi kišobran znači da je senzor pun i da se automatsko navodnjavanje neće izvršiti.
Sivi kišobran znači da je senzor prazan i da će se automatsko navodnjavanje odviti prema programu.

Odabirom kartice programatora moguće je vidjeti informacije o stanju putem gornje trake.

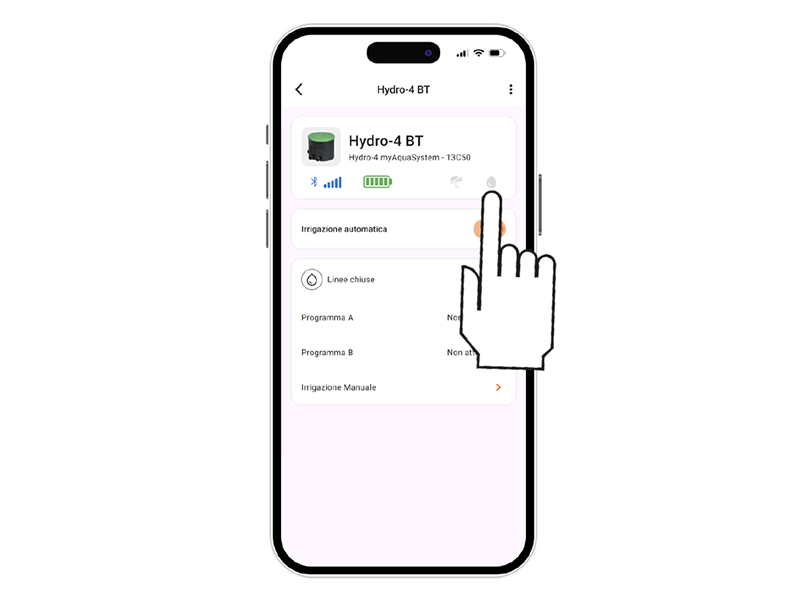

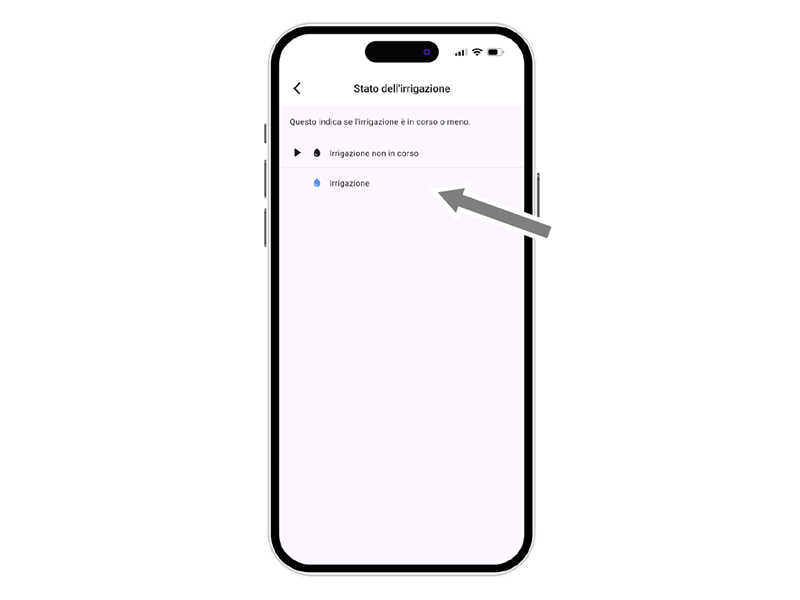

Stanje navodnjavanja vidljivo je u gornjoj traci.

Ako je navodnjavanje u tijeku — automatsko ili ručno — prikazano je ikonom kapljice: plava znači aktivno, siva znači neaktivno.

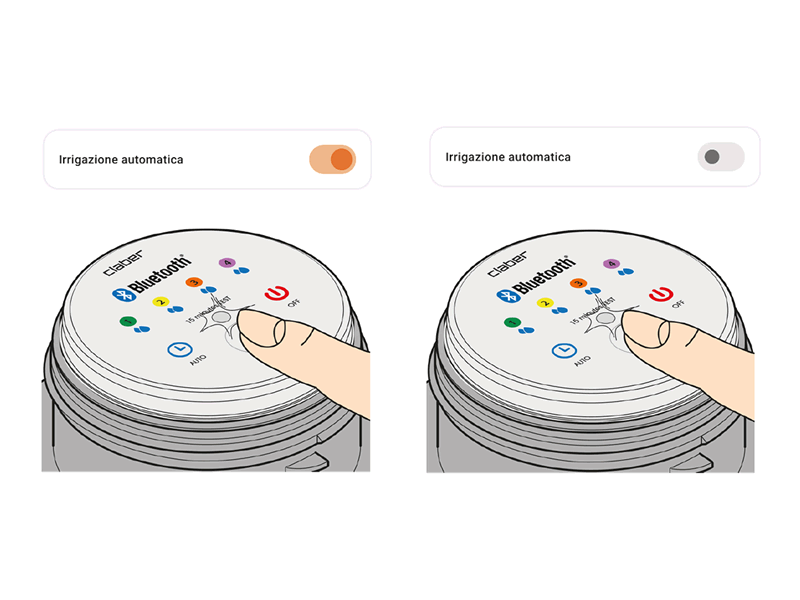

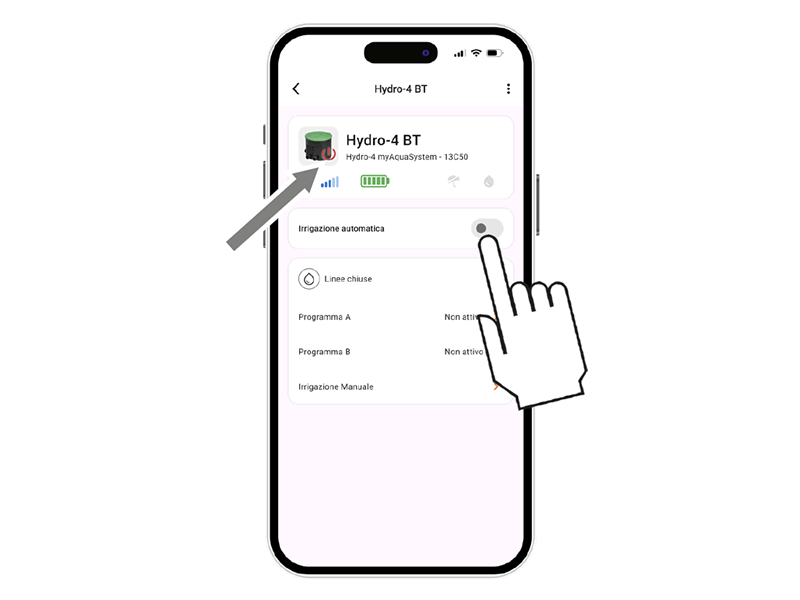

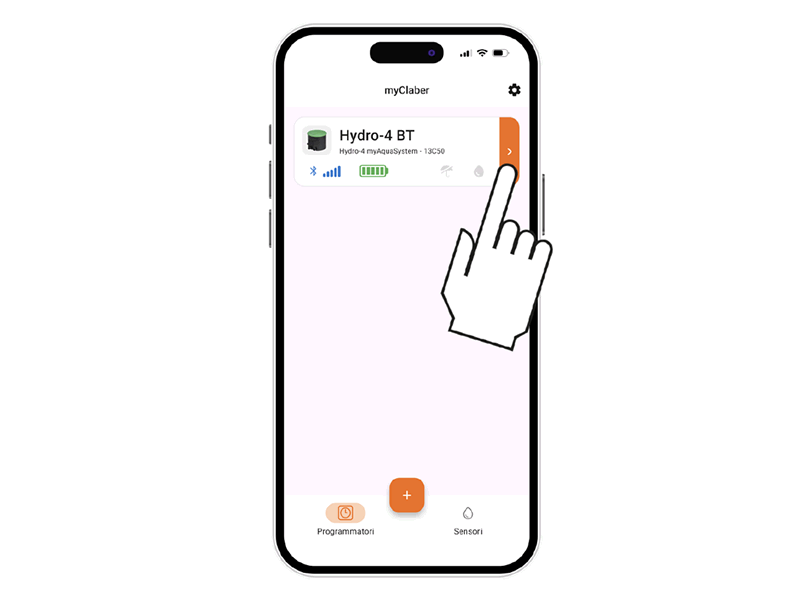

Za aktiviranje/deaktiviranje automatskog navodnjavanja programatora pritisnite njegovu karticu.

Upotrijebite prekidač za automatsko navodnjavanje. Ako nije aktivno, prikazat će se crvena ikona.

Također je moguće koristiti gumb na programatoru. Jedan pritisak prikazuje stanje.
Plavo treperenje znači aktivno; crveno neaktivno.
Dvostruki pritisak mijenja stanje.

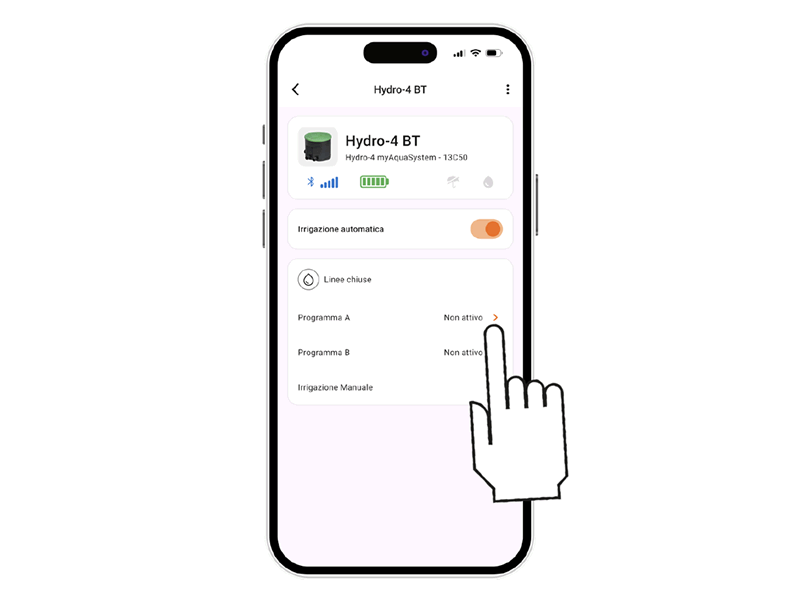

Pritiskom na karticu programatora moguće je započeti programiranje.

Hydro4 BT nudi 2 programa navodnjavanja, A i B. Svaki omogućuje otvaranje linija sekvencijalno ili samo nekih od njih. Odaberite željeni program.

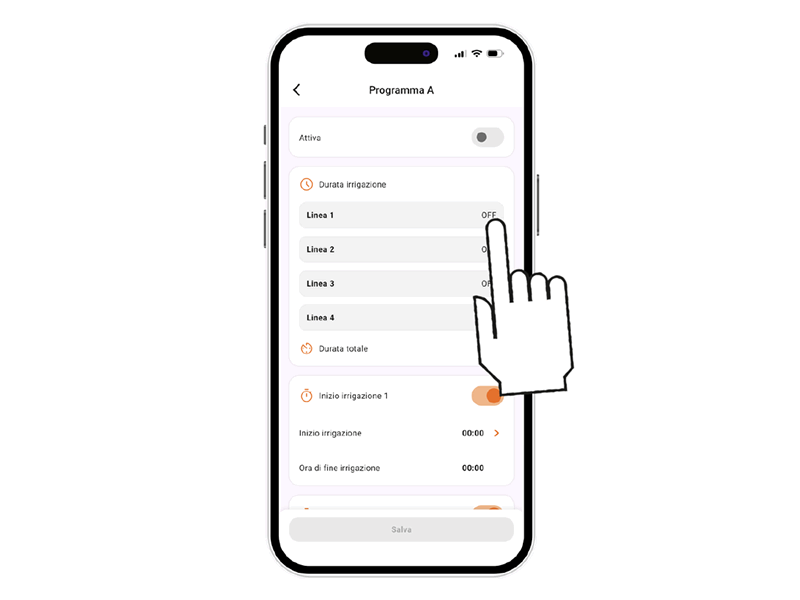

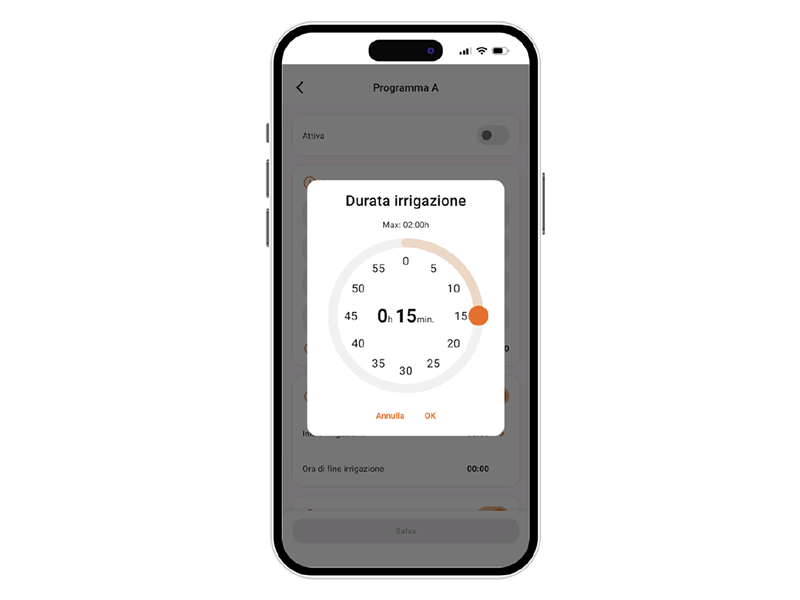

Postavite TRAJANJE navodnjavanja za svaku liniju za programe A i B.

Okrećite sate i minute do željenog početka linije i potvrdite.
Trajanje može biti od 1 minute do 2 sata.

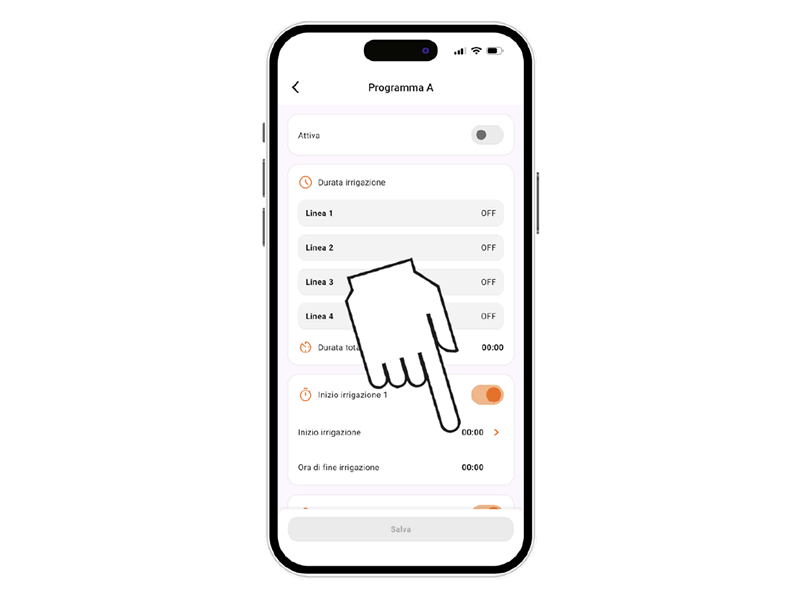

Aktivirajte vrijeme POČETKA navodnjavanja.
Moguće je postaviti do 4 početna vremena dnevno po programu.Pažnja:
programi se ne smiju preklapati; može se otvoriti samo jedan ventil istovremeno.

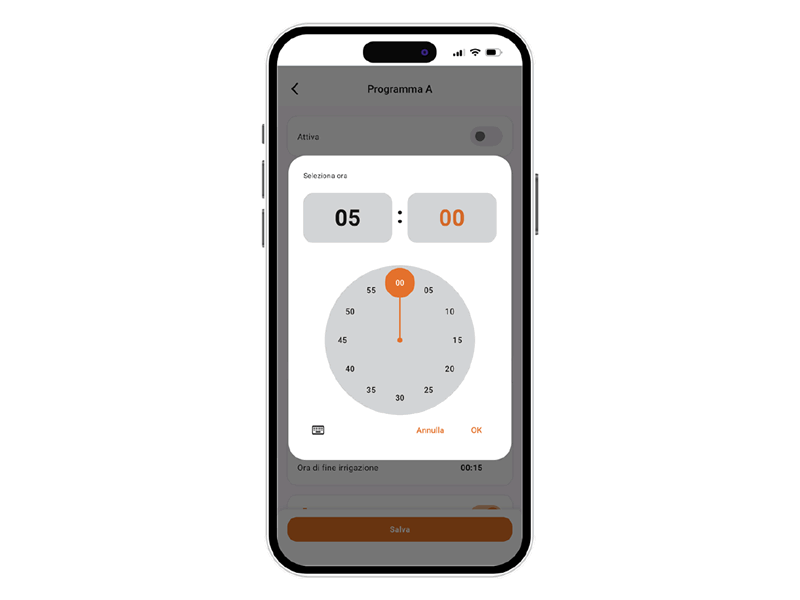

Okrećite znamenke sati i minuta do željenog vremena početka i potvrdite.
Alternativno, pomoću ikone tipkovnice možete izravno unijeti vrijednosti.

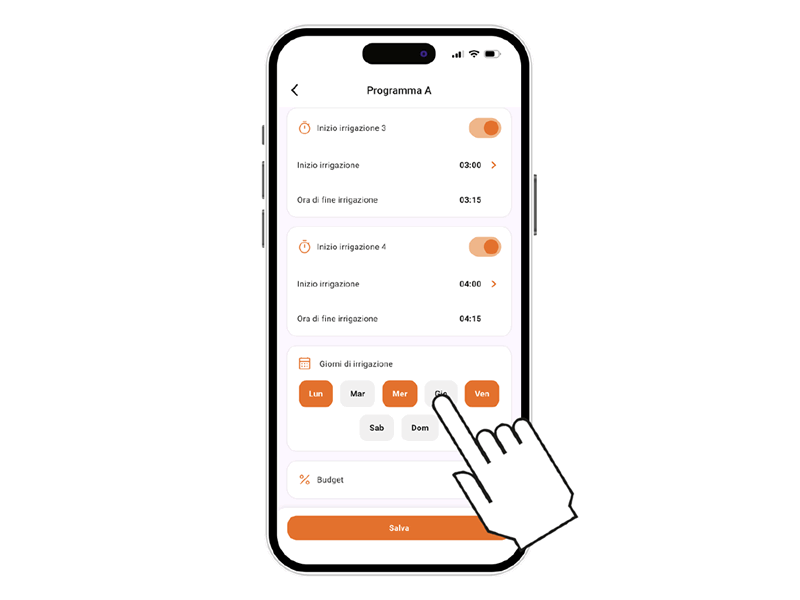

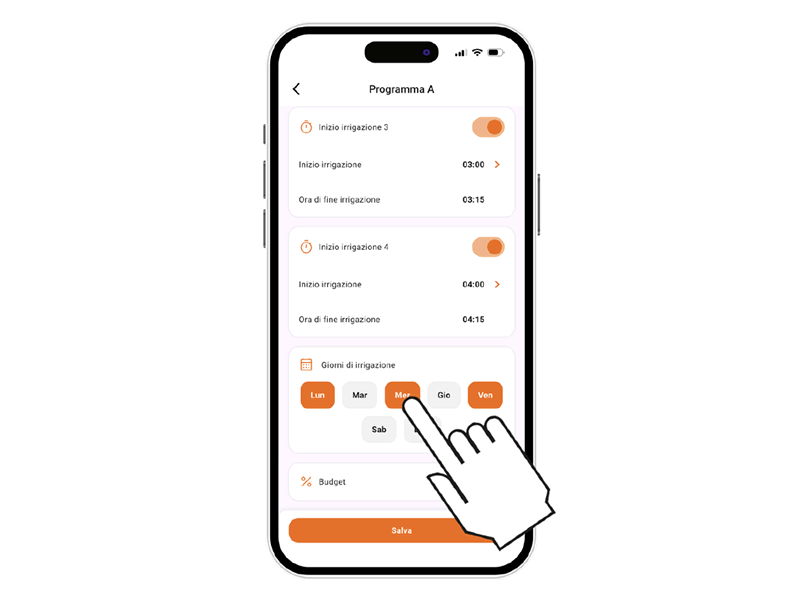

Zatim odaberite dane u tjednu kada želite navodnjavati. Navodnjavanje će se obaviti na danima označenima narančasto.

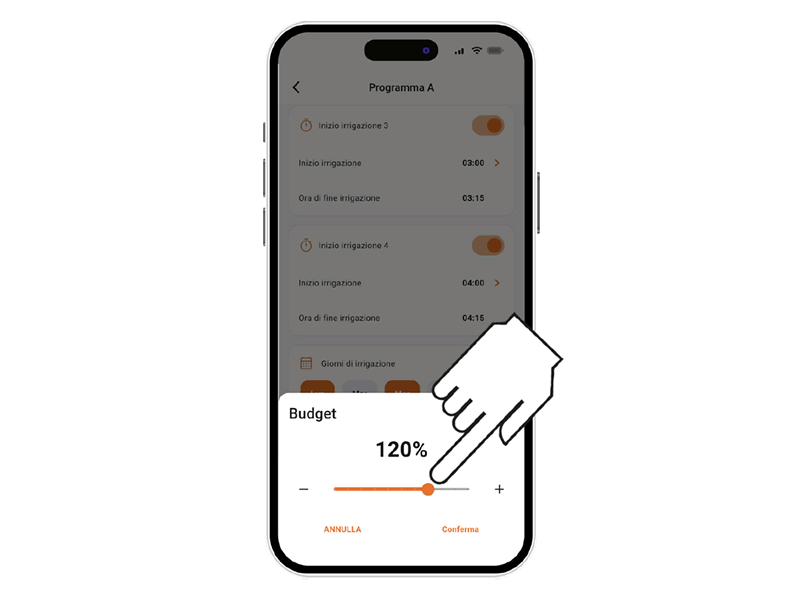

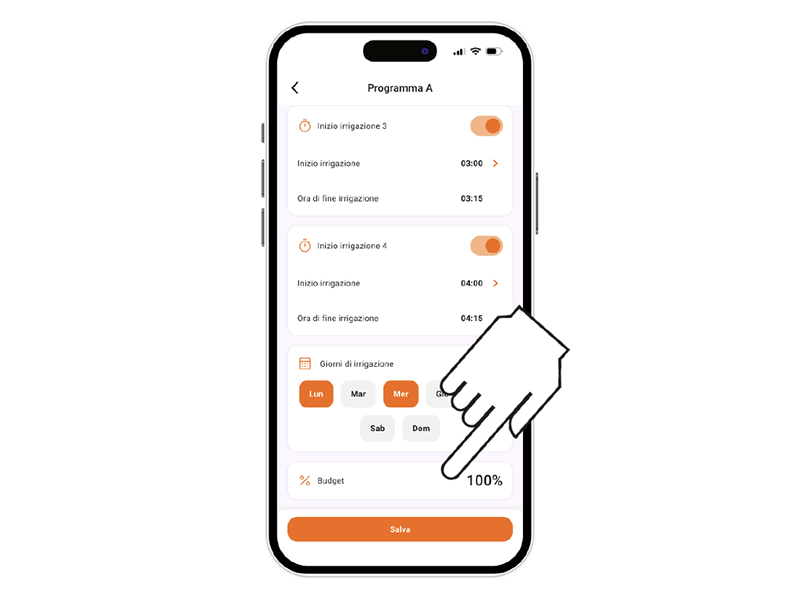

Po potrebi možete postaviti BUDGET kako biste povećali ili smanjili trajanje navodnjavanja, od –50% do +150%, bez izmjene programa.

Povucite klizač kako biste povećali ili smanjili vrijednost budžeta, ili koristite gumbe “+” i “–”, zatim potvrdite novu vrijednost.

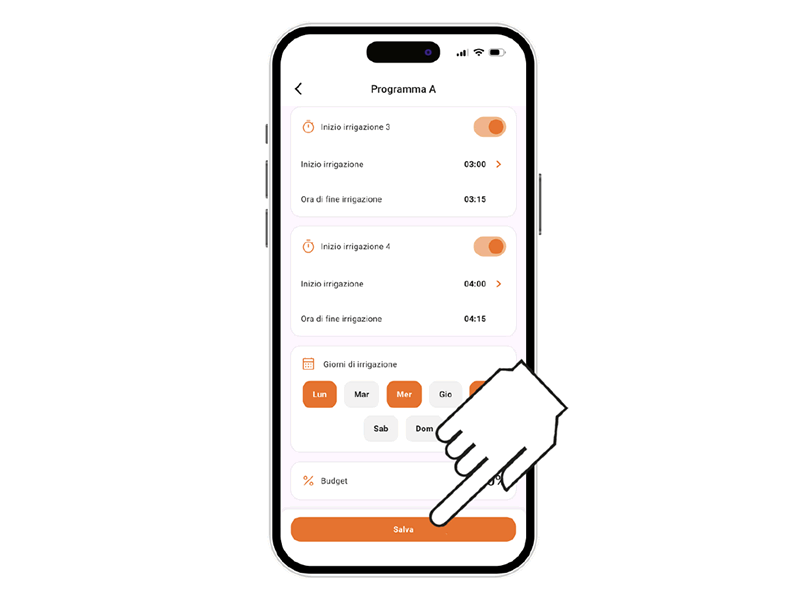

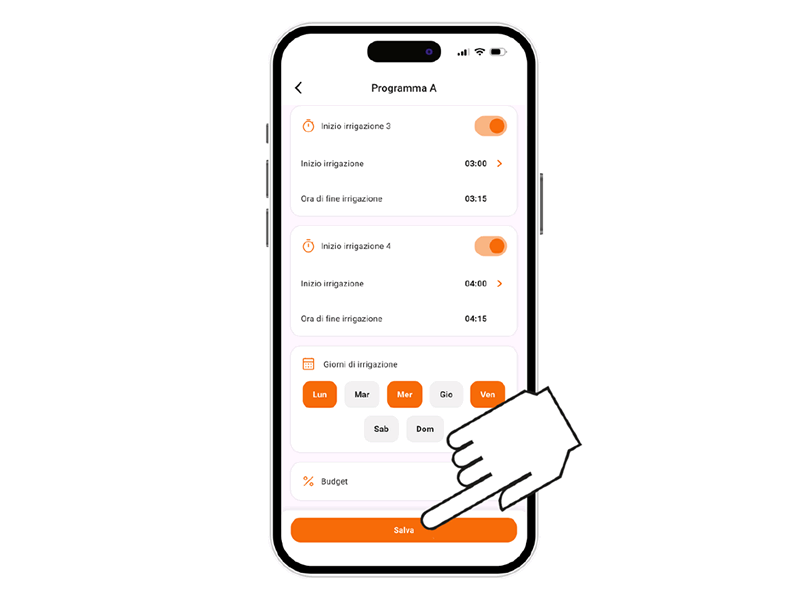

Za potvrdu postavki pritisnite Spremi.Pažnja:
programi se ne smiju preklapati; samo jedan ventil može biti otvoren istovremeno.

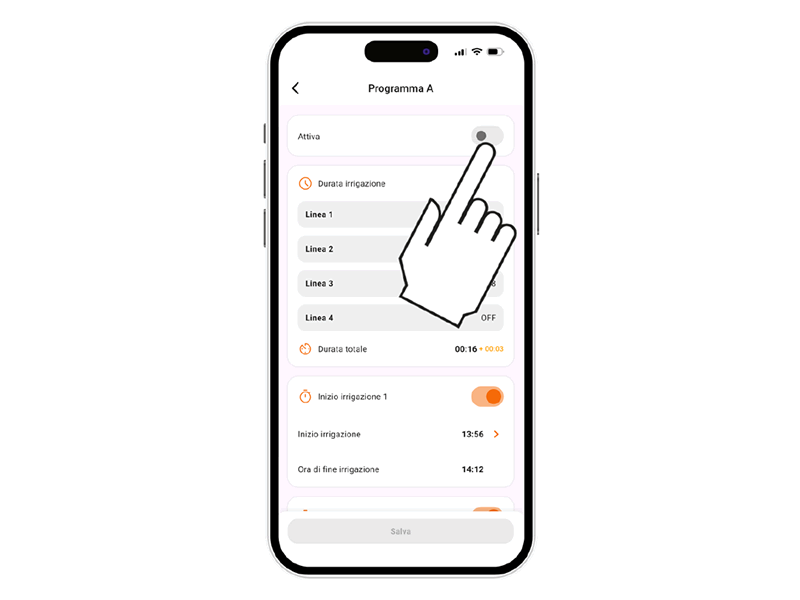

Da program odmah postane aktivan, provjerite je li prekidač programa postavljen na AKTIVNO.

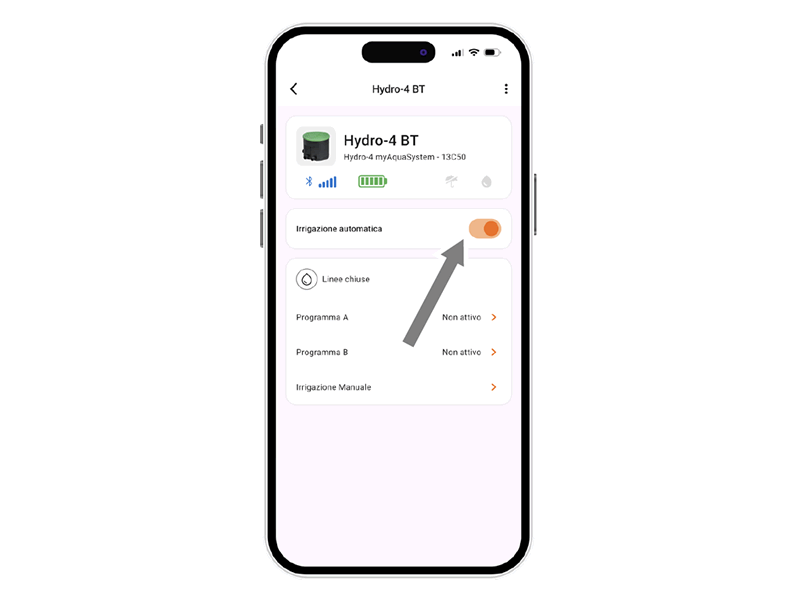

Kako bi se planirana navodnjavanja izvršila, provjerite je li prekidač automatskog navodnjavanja također na AKTIVNO.

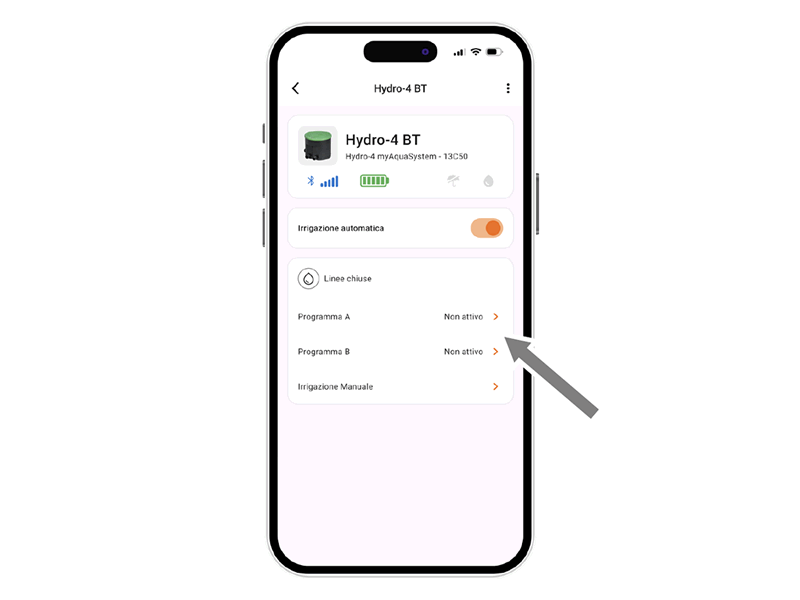

Na kartici programatora odaberite program koji želite izmijeniti.

Promijenite željene postavke.

Za spremanje promjena pritisnite Spremi.

Moguće je ručno otvoriti i zatvoriti linije za navodnjavanje na određeno vrijeme.
Pritisnite karticu programatora.

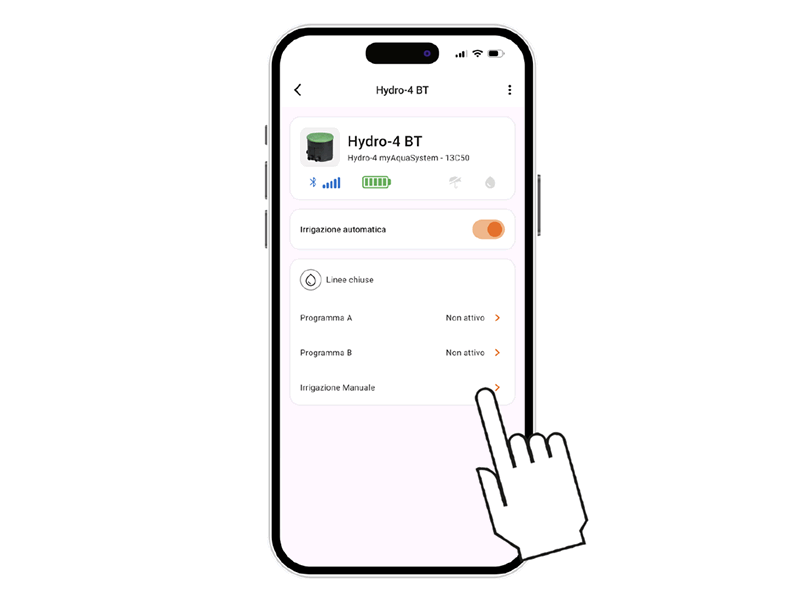

Odaberite opciju Ručno navodnjavanje.

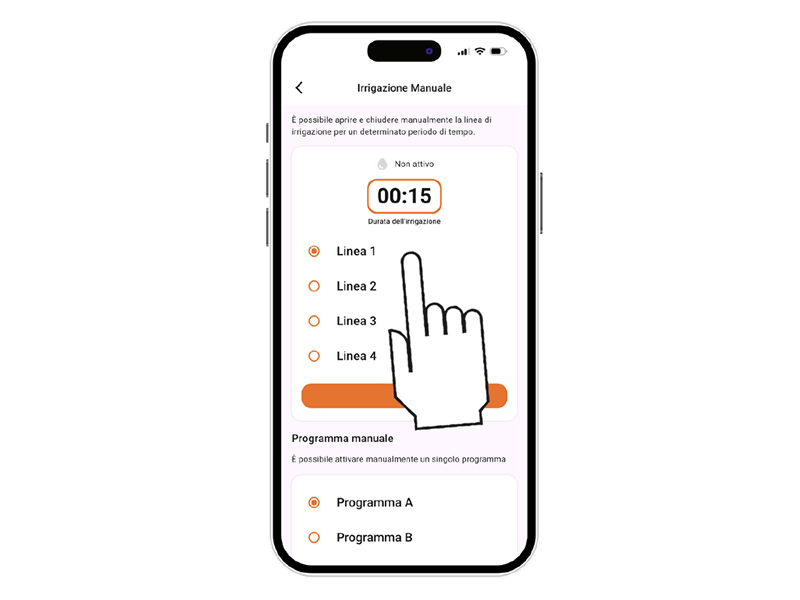

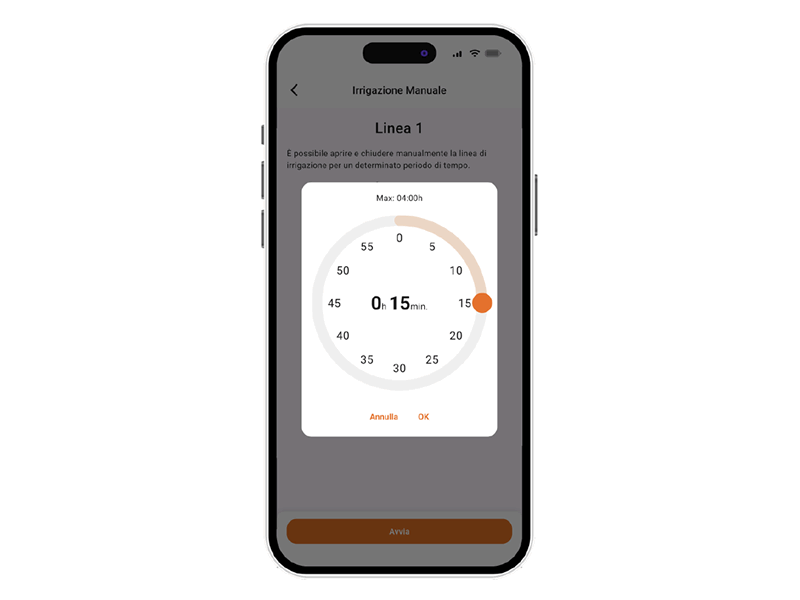

Odaberite željenu liniju i podesite trajanje dodirom na polje sati/minuta.

Okrećite minute do željenog trajanja i potvrdite.
Navodnjavanje je podesivo od 1 minute do 4 sata.

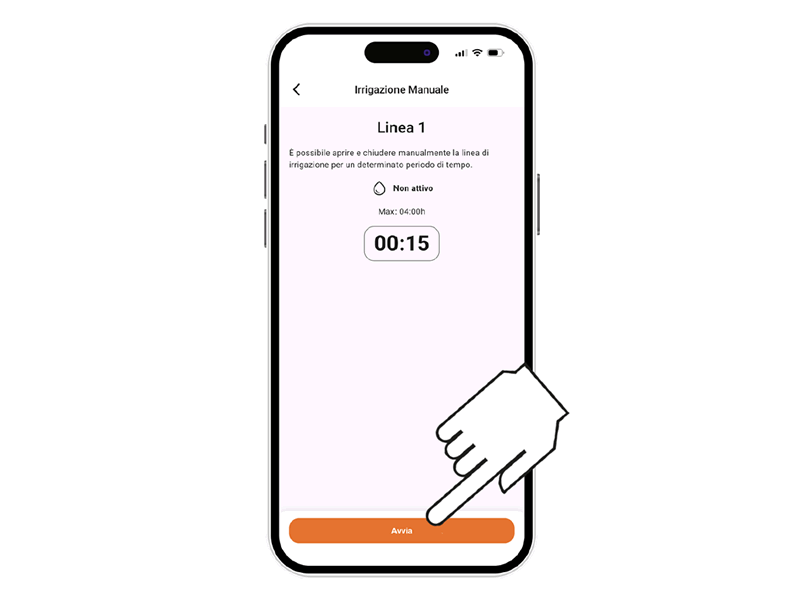

Za pokretanje navodnjavanja pritisnite START.

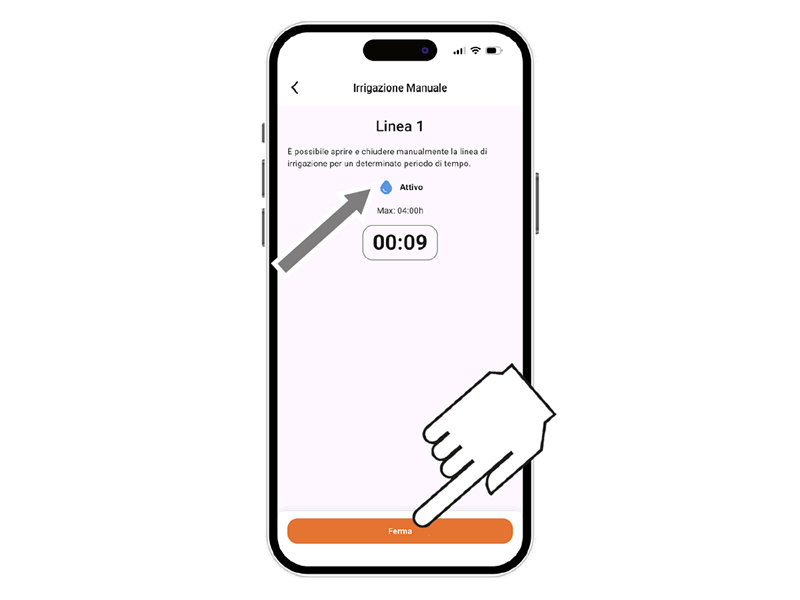

Ručno navodnjavanje moguće je prekinuti prije završetka pritiskom na STOP.
Ako se ručno navodnjavanje dovrši, programator se vraća u automatski način. Ako je automatsko navodnjavanje predviđeno tijekom ručnog, ono se neće izvršiti.

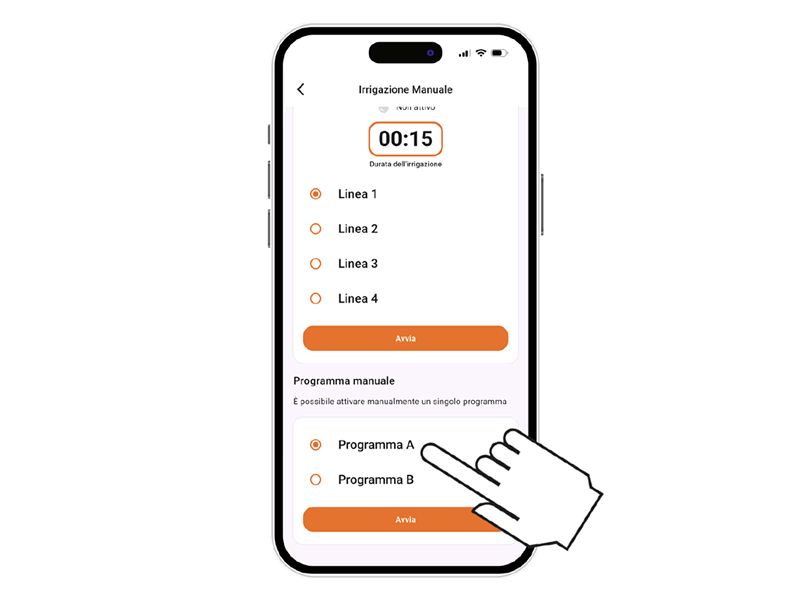

Također je moguće ručno aktivirati pojedini program. Ova funkcija pokreće cijeli ciklus programa A ili B, otvarajući ventile redom prema postavkama.

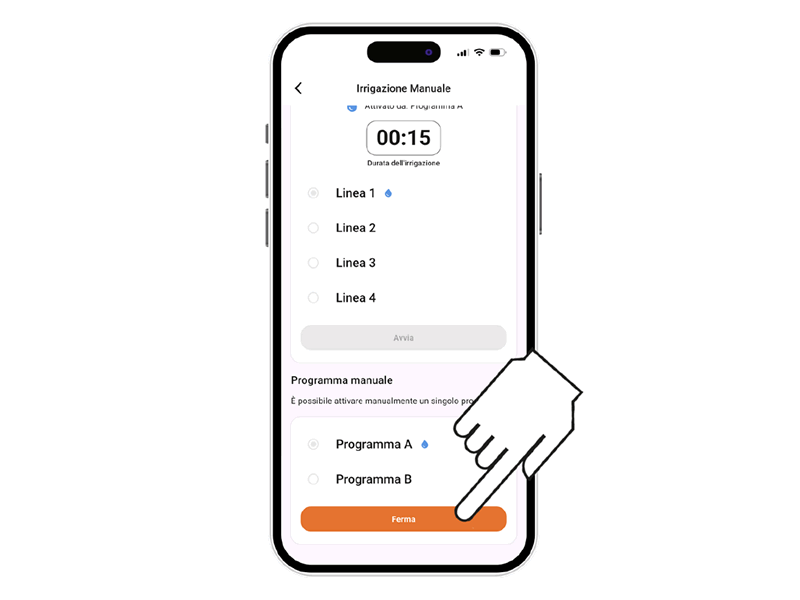

Ručno navodnjavanje moguće je prekinuti prije završetka ciklusa pritiskom na STOP.

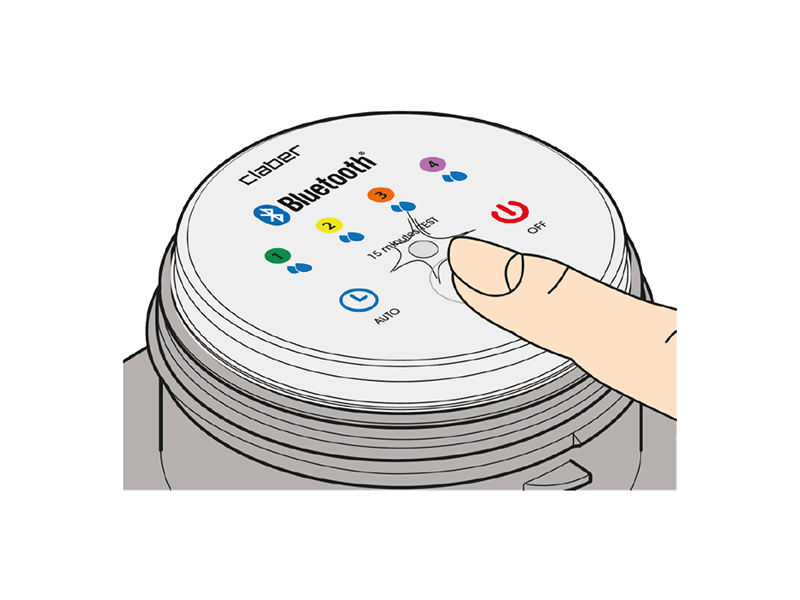

Za aktivaciju ručnog navodnjavanja na programatoru, pritisnite nekoliko puta gumb Hydro4 BT dok LED ne počne treperiti bojom linije koju želite otvoriti: linija 1 ZELENA, linija 2 ŽUTA, linija 3 NARANČASTA, linija 4 LJUBIČASTA.
Pokrenut će se 15-minutno ručno navodnjavanje na odabranoj liniji.

Za prekid ručnog navodnjavanja prije završetka ponovno pritisnite gumb programatora.
Ako se ručno navodnjavanje dovrši, programator se vraća u automatski način. Ako je u to vrijeme predviđeno automatsko navodnjavanje, ono se neće izvršiti.

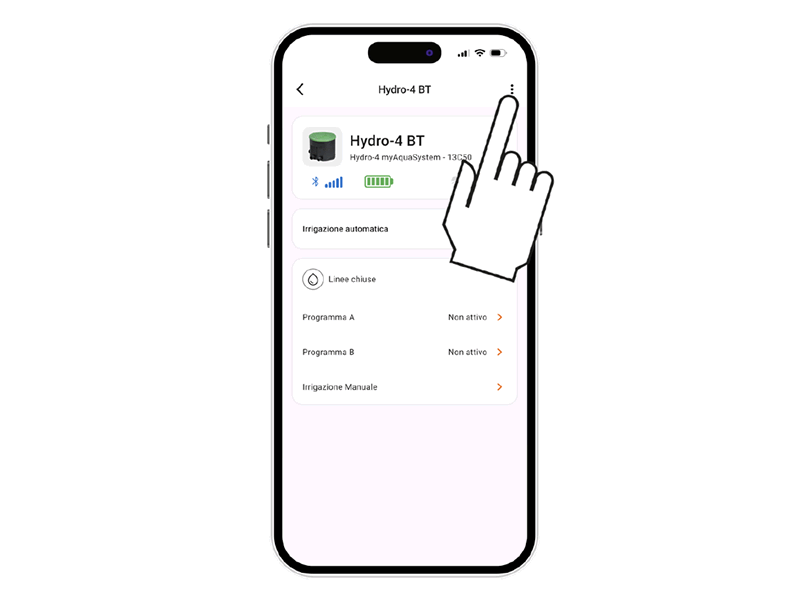

Uz aplikaciju myClaber moguće je imenovati programator ili njegove linije za navodnjavanje.

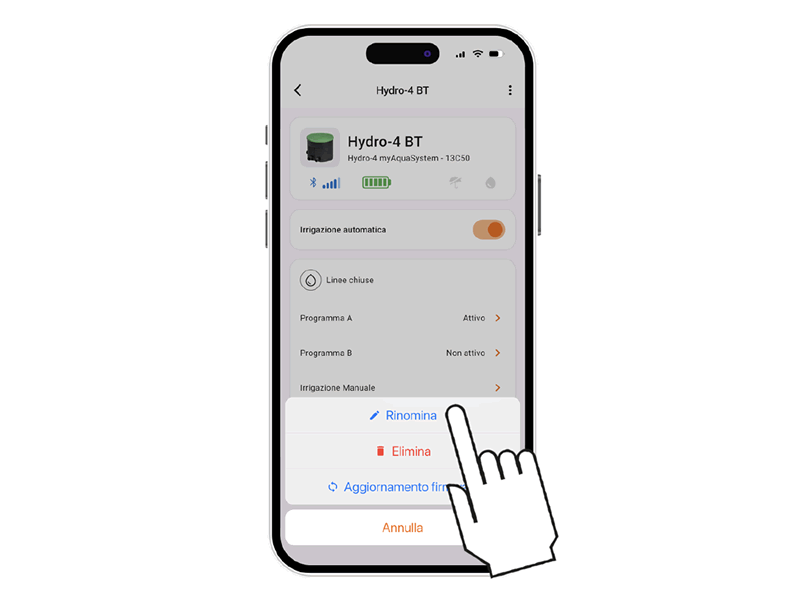

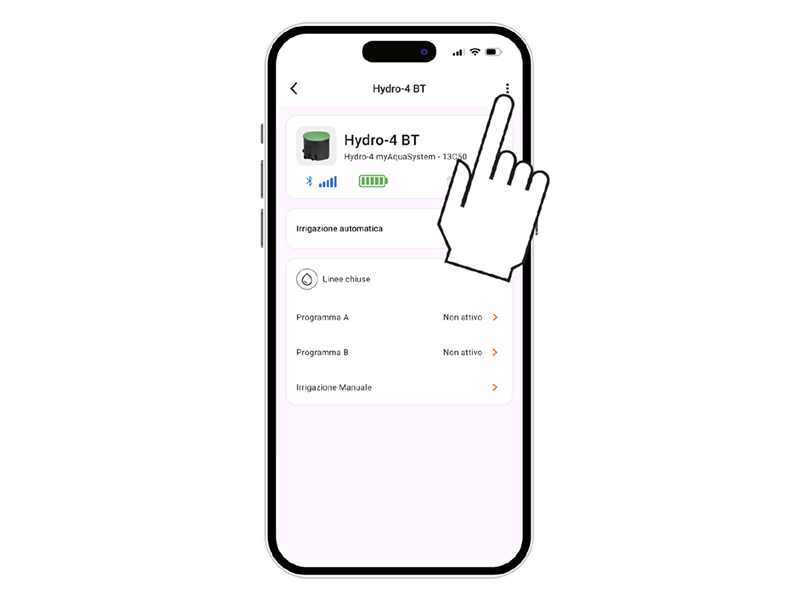

Odaberite akciju preimenovanja.

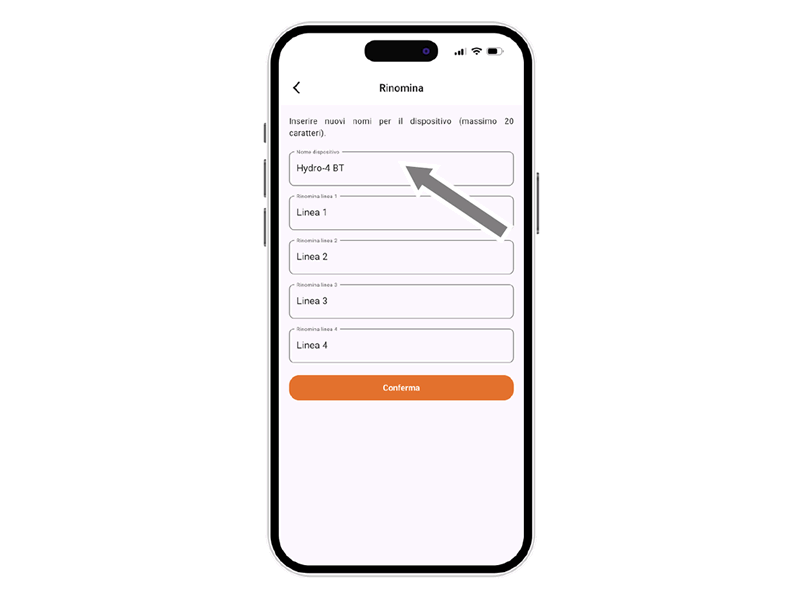

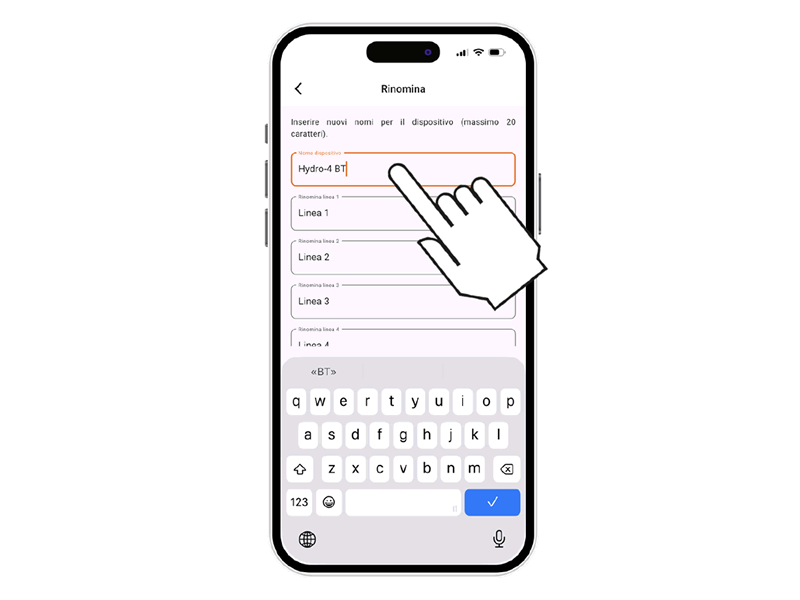

Za imenovanje programatora ili linije odaberite tekstualno polje koje želite urediti.

Upišite tekst (najviše 20 znakova) i potvrdite.

Uz aplikaciju myClaber moguće je izbrisati pridruženi programator.

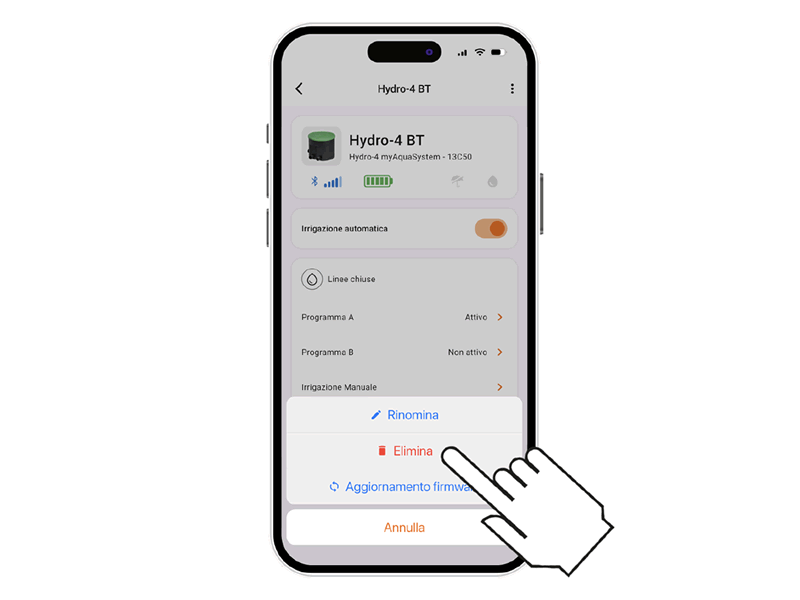

Odaberite akciju Brisanje.

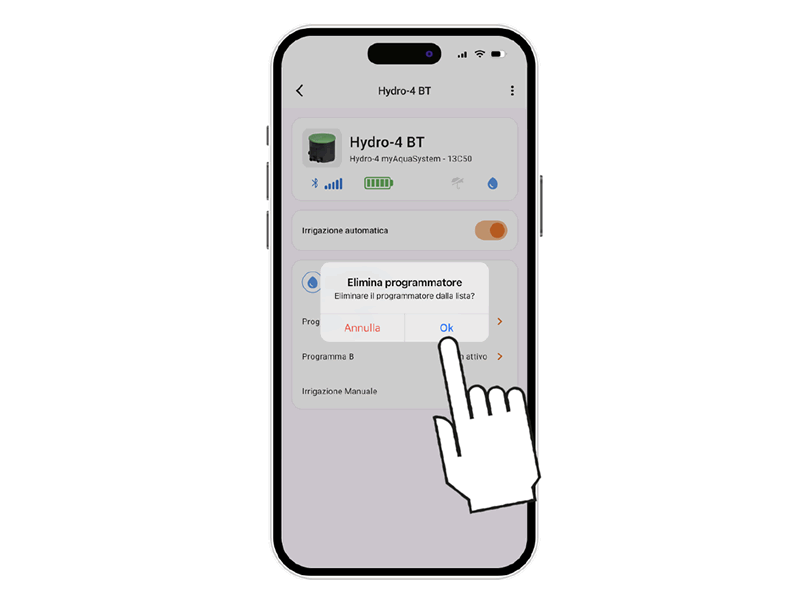

Potvrdite brisanje.
Programator se više neće prikazivati u aplikaciji myClaber. Za ponovno povezivanje ponovite postupak ASOCIJACIJE.Pažnja:
programator izbrisan iz aplikacije i dalje provodi programirana automatska navodnjavanja, ali se ne prikazuje u glavnom izborniku. Za samo privremeni prekid programa koristite prekidač za automatsko navodnjavanje.

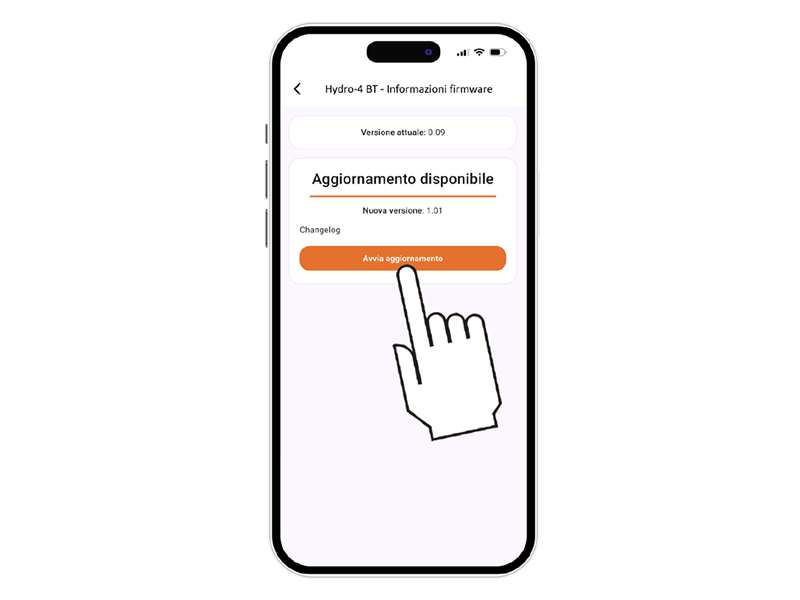

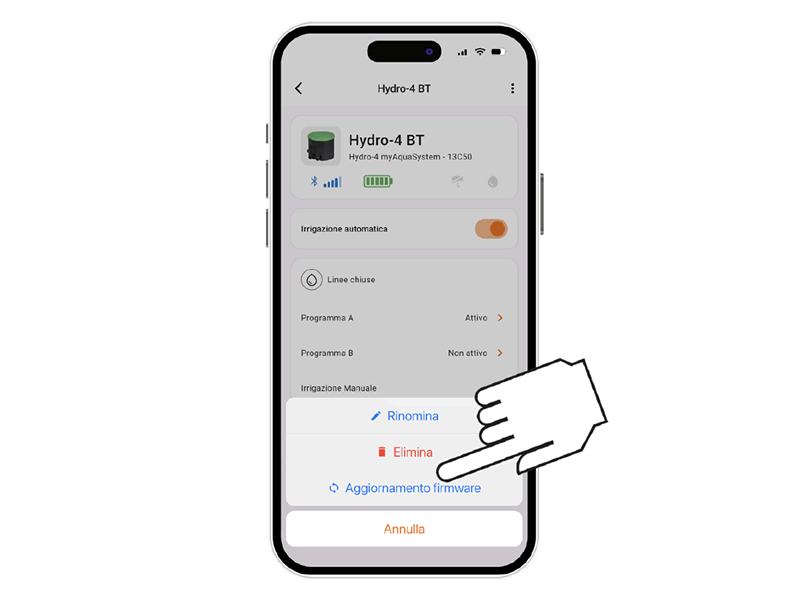

Uz aplikaciju myClaber moguće je ažurirati softver (firmver) programatora.
Kada je dostupno, pojavit će se poruka AŽURIRANJE DOSTUPNO.

Pritisnite gumb za nastavak.

Potvrdite poruku kako biste pokrenuli ažuriranje.

Tijekom postupka budite u blizini programatora i ne zatvarajte aplikaciju dok se ažuriranje ne dovrši.

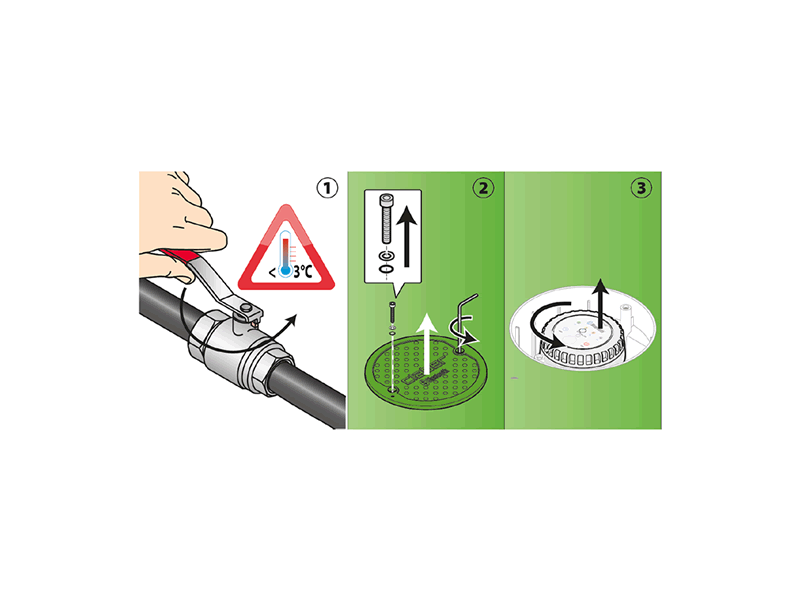

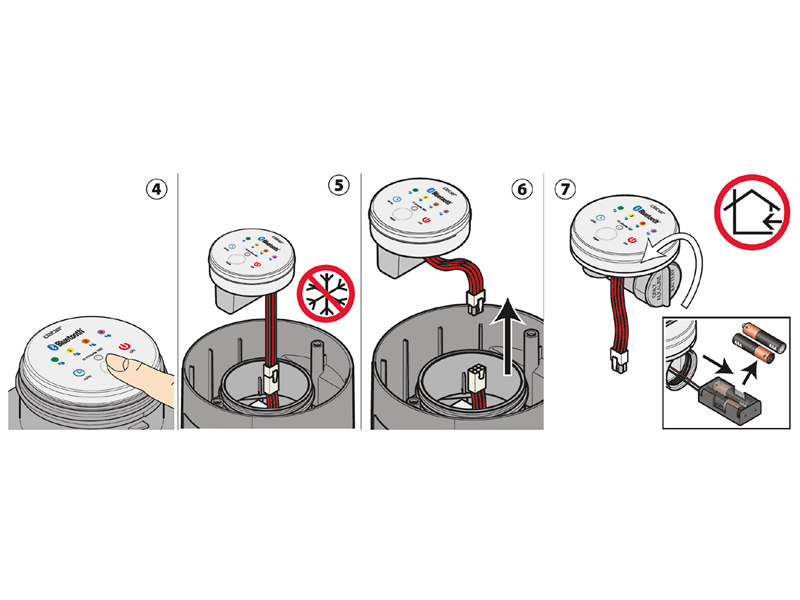

Tijekom zimskih razdoblja i razdoblja neaktivnosti zatvorite slavinu (1) ili zasun uzvodno te pristupite upravljačkom modulu (23).

Za ispuštanje preostale vode ručno otvorite sve 4 linije redom kako biste ispustili vodu (4).
Uklonite programator (456) i pohranite ga na suhom mjestu gdje temperatura ne pada ispod 3°C te izvadite baterije (7).
Pažljivo zatvorite oba poklopca, prozirni i zeleni, pazeći da su vijci i brtve pravilno postavljeni.

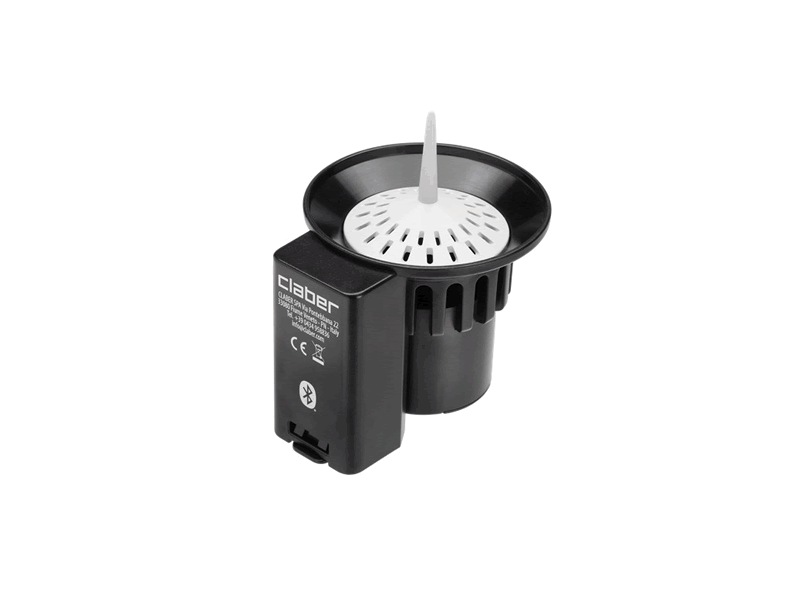

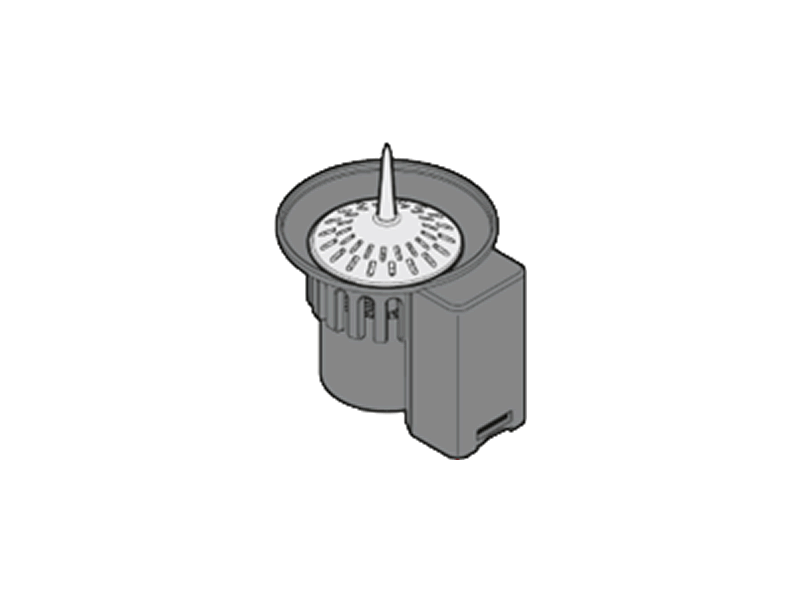

Programator se može koristiti s Claber Rain Sensor Bluetooth® senzorom kiše (šifra 90844).

Rain Sensor komunicira stanje senzora programatoru: ako je spremnik pun (oborina najmanje 5 mm), navodnjavanje neće započeti, a eventualno navodnjavanje u tijeku bit će prekinuto unutar 1 minute. Ručno otvaranje ventila, bilo putem gumba ili aplikacije, omogućeno je i kada je Rain Sensor aktivan.

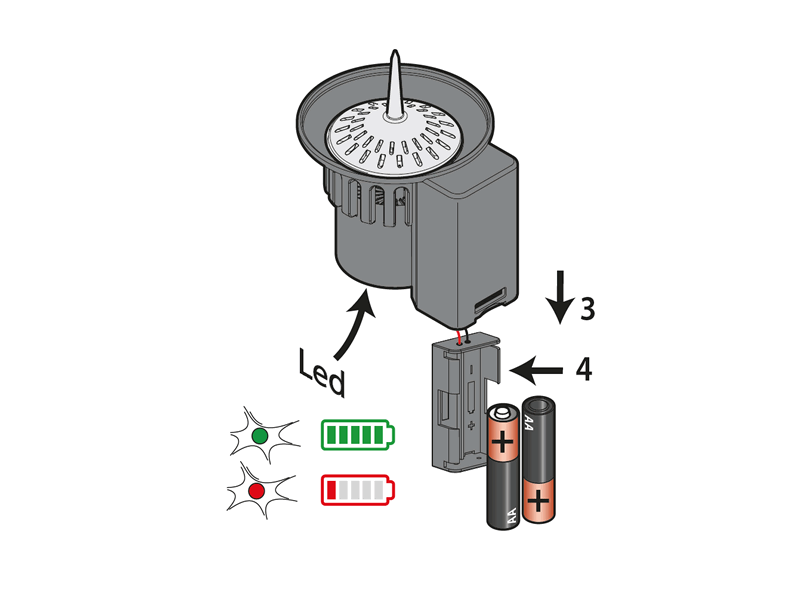

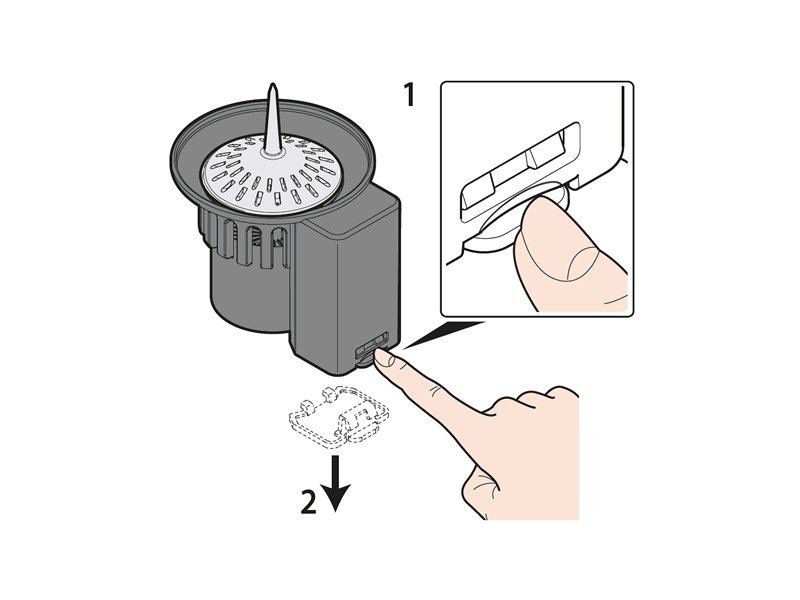

Otvorite pretinac za baterije.
Otpustite i uklonite donji poklopac pomoću bočne kopče.

Koristite isključivo dvije nove, nereciklirajuće alkalne baterije 1,5 V AA (LR6).
Kada LED treperi crveno, baterije su pri kraju: zamijenite ih što prije.
Za odlaganje istrošenih baterija koristite za to predviđene spremnike.
Preporučuje se vađenje baterija tijekom dužih razdoblja nekorištenja Rain Sensor BT.

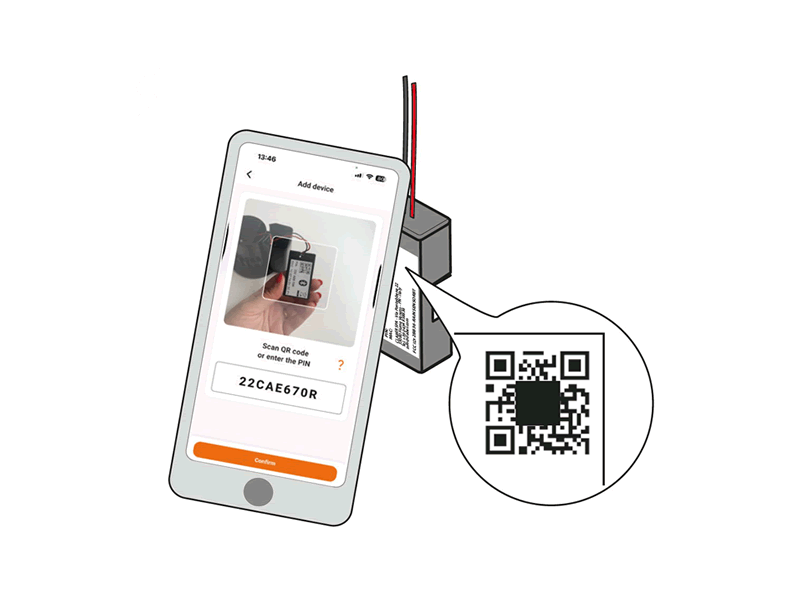

Otvorite pretinac za baterije i pronađite naljepnicu s podacima na poleđini.
Unesite numerički kod (PIN) ili skenirajte QR kod s naljepnice.

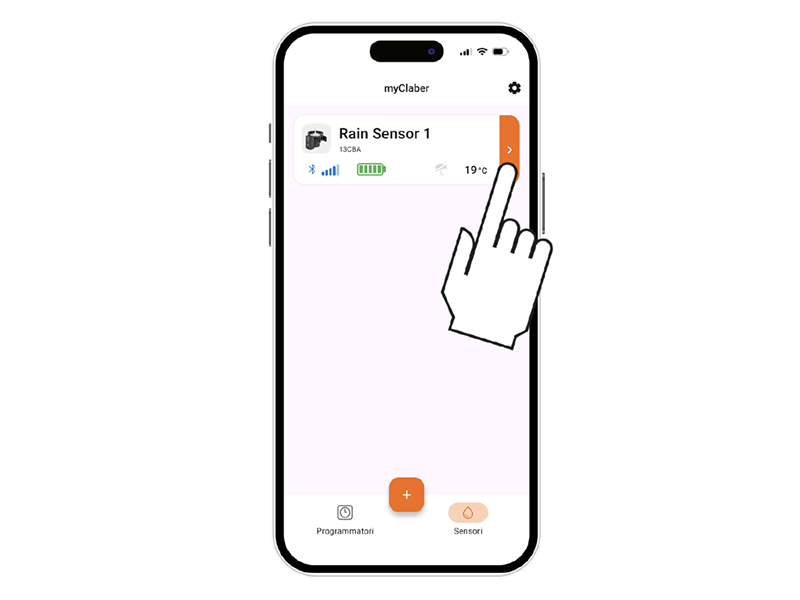

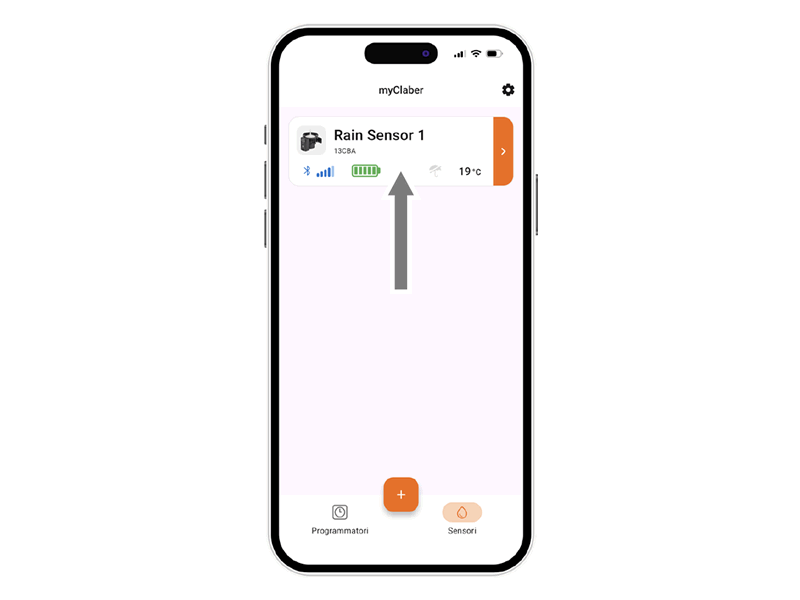

Kartica Rain Sensor BT pojavit će se na glavnoj stranici aplikacije.

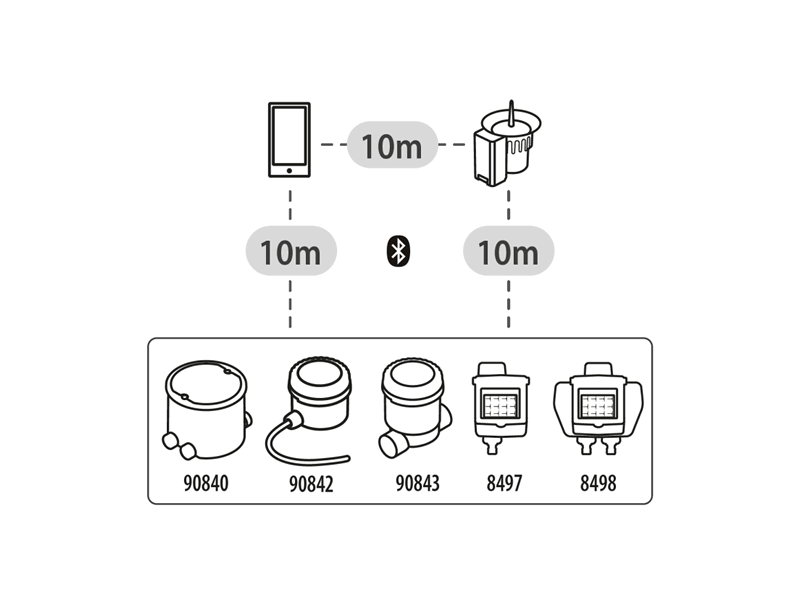

Za instalaciju provjerite omogućuje li odabrano mjesto komunikaciju senzora sa svim uređajima; svaki Rain Sensor može komunicirati s najviše 8 programatora.
Maksimalni domet je 10 m bez prepreka (pogledajte upute za Rain Sensor).
Ako jedan senzor ne pokriva sve programatore, preporučuje se instalirati više njih.

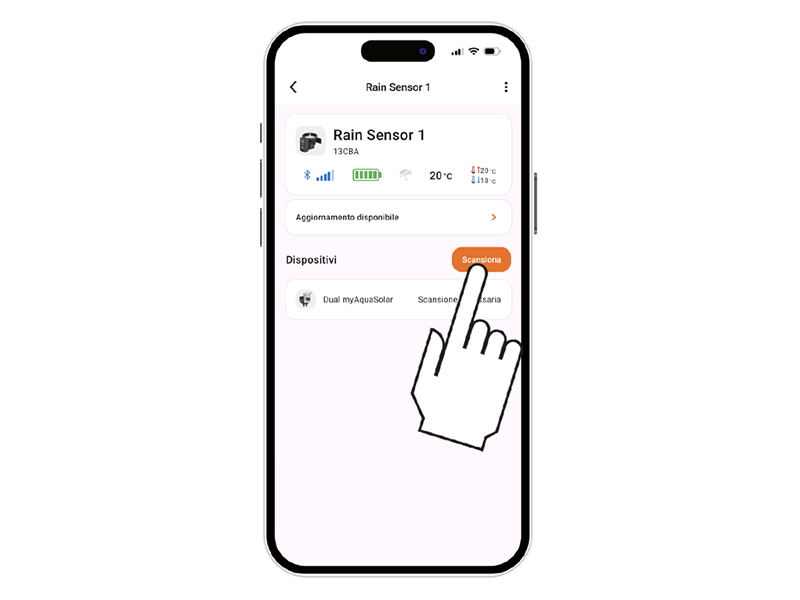

Pokrenite skeniranje za pronalaženje programatora dostupnih u blizini Rain Sensora.
Provjerite je li kvaliteta Bluetooth® signala dovoljna (min. 2 crtice).

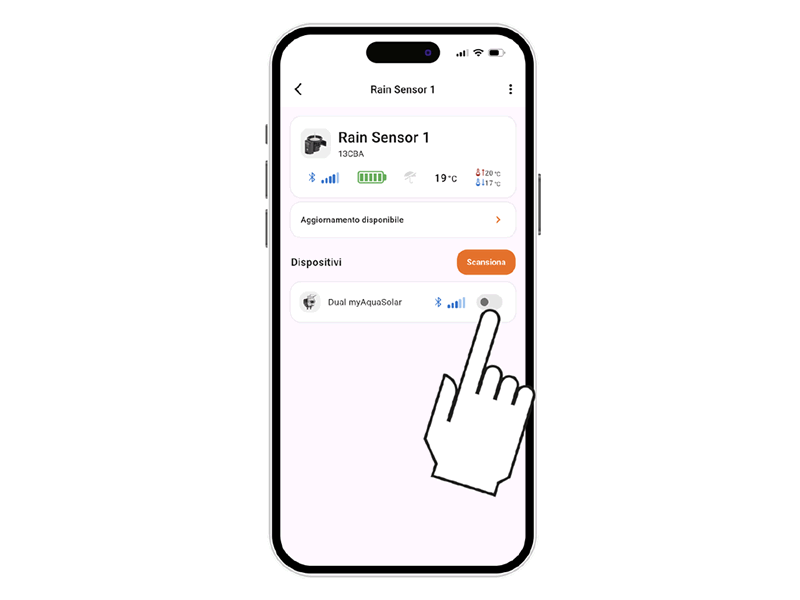

Uparite Rain Sensor s jednim ili više programatora instaliranih u aplikaciji.

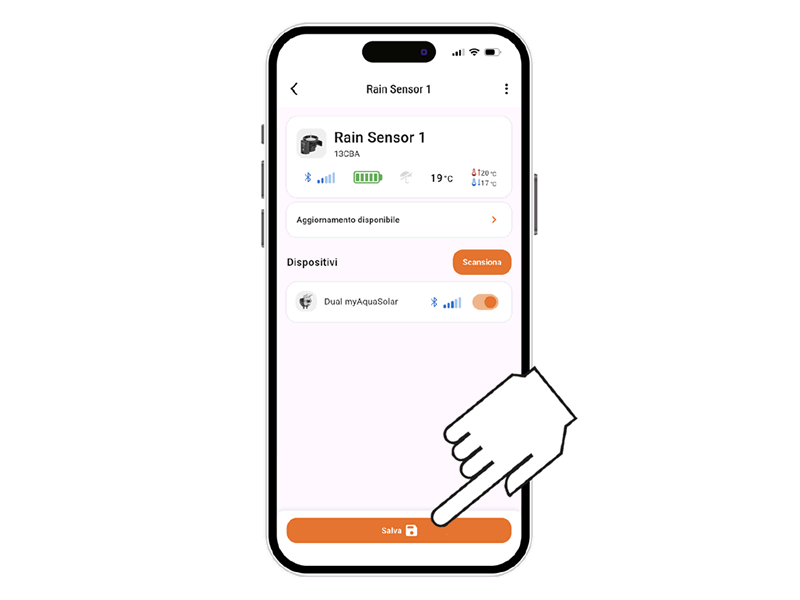

Nakon uparivanja programatora potrebno je spremiti promjene.

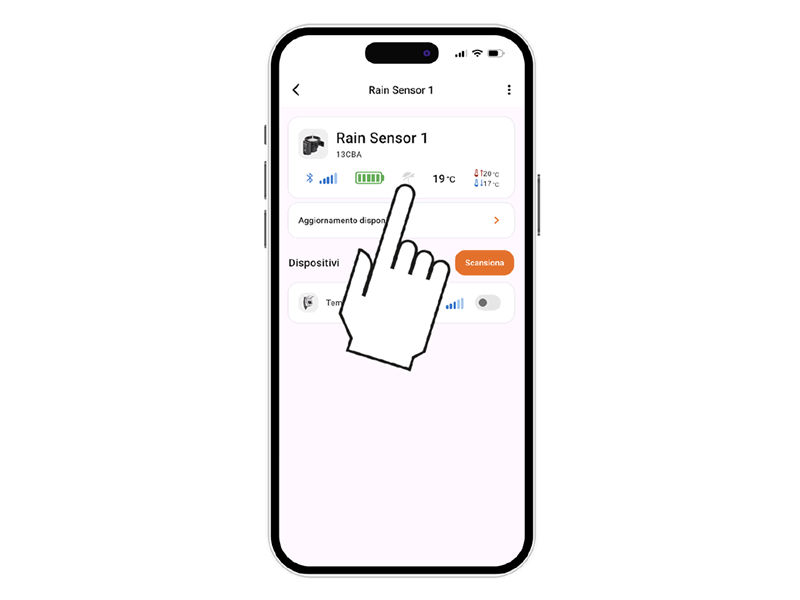

Status senzora kiše može se vidjeti odabirom kartice programatora u aplikaciji.

Status se prikazuje na gornjoj traci putem ikone kišobrana.
Senzor šalje stanje programatoru svakih minut.

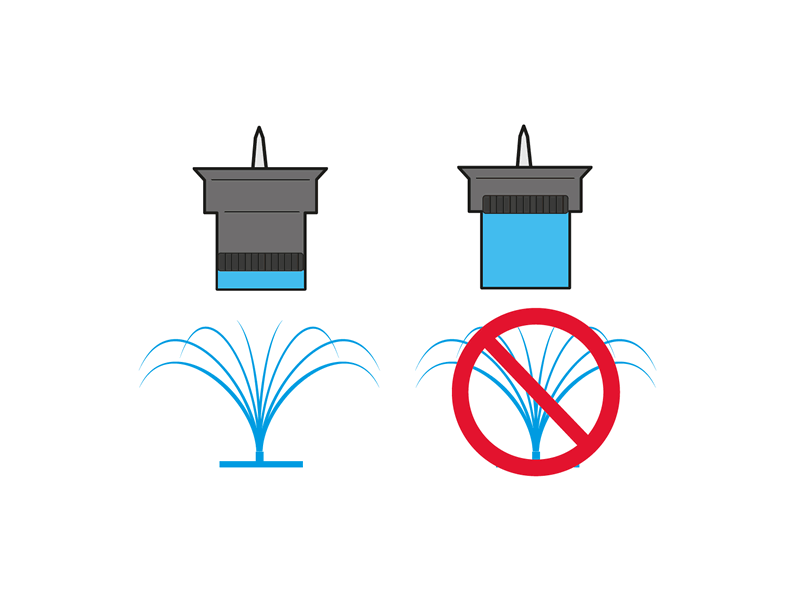

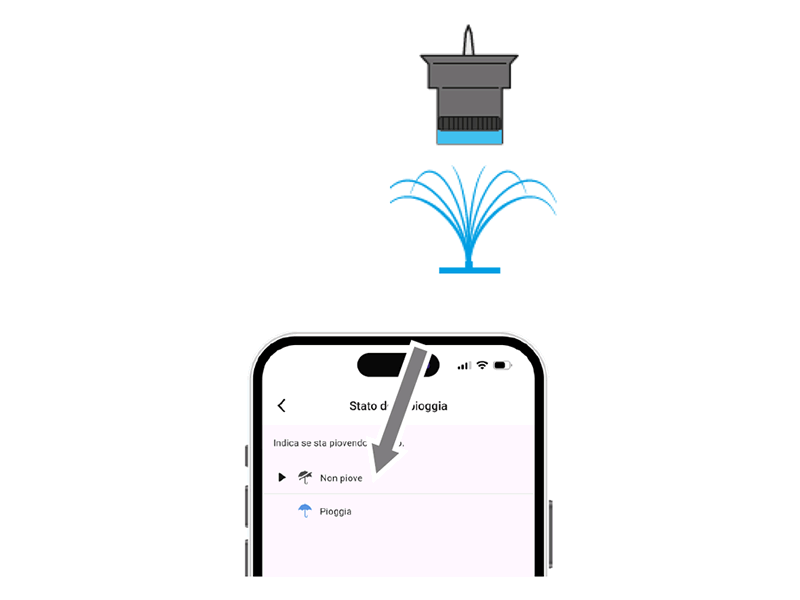

Sivi simbol kišobrana znači da je senzor prazan i da će se automatsko navodnjavanje odvijati prema programu.

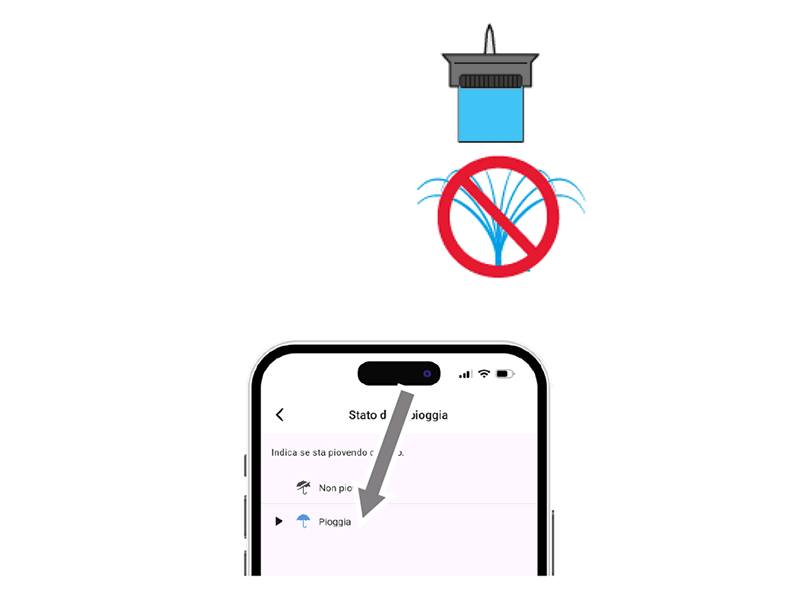

Plavi simbol kišobrana znači da je senzor pun (najmanje 5 mm/m² oborine) i šalje signal zaustavljanja programatorima povezanima putem myClaber aplikacije.
Kad voda ispari, Rain Sensor šalje signal za nastavak navodnjavanja.

App Store je registrirani zaštitni znak tvrtke Apple Inc.
Android, Google Play i logotip Google Play registrirani su zaštitni znakovi Google LLC.
Bluetooth® naziv i logotipi registrirani su zaštitni znakovi Bluetooth SIG, Inc., korišteni uz licencu.
Claber S.P.A. ne polaže nikakva prava na navedene zaštitne znakove trećih strana.
