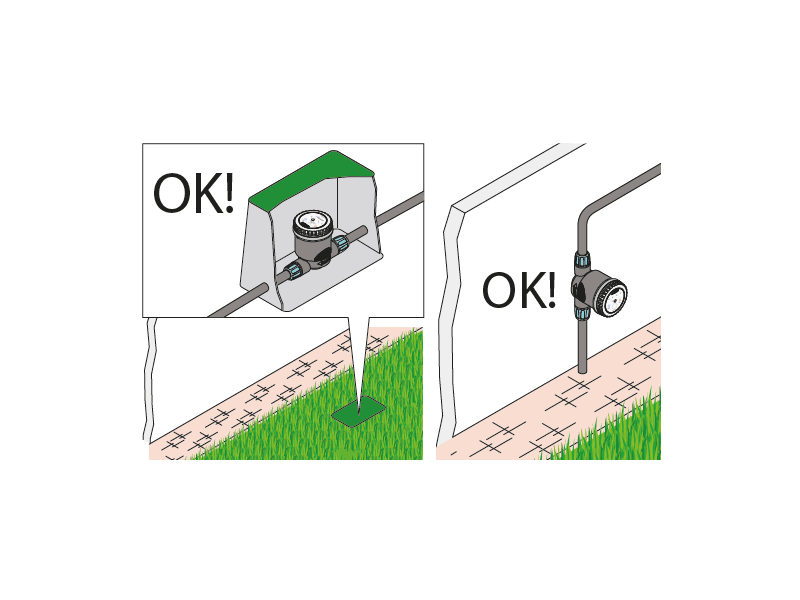

Elektromagnetski ventil, s ispravno zategnutim poklopcem, potpuno je vodonepropusan i radi čak i trajno uronjen do jednog metra dubine (IP68). Može se instalirati unutar i izvan okana.
Sustav dimenzionirati prema dostupnoj količini vode (l/min). Za sustave koji ne koriste čistu vodu preporučuje se ugradnja filtra.

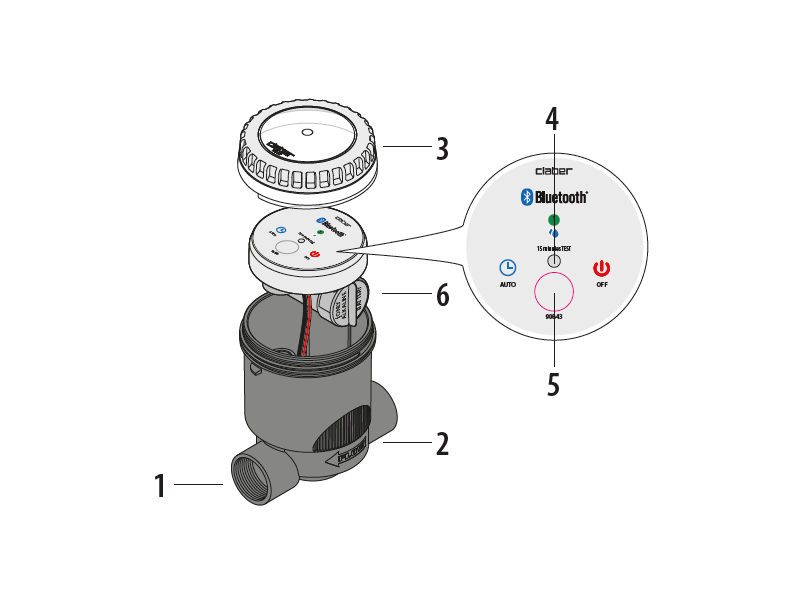

1) Protok vode
2) Kućište
3) Poklopac
4) PLAVA LED automatsko navodnjavanje aktivno, ZELENA LED navodnjavanje u tijeku, CRVENA LED automatsko navodnjavanje neaktivno
5) Gumb za odabir funkcija
6) Pretinac za baterije

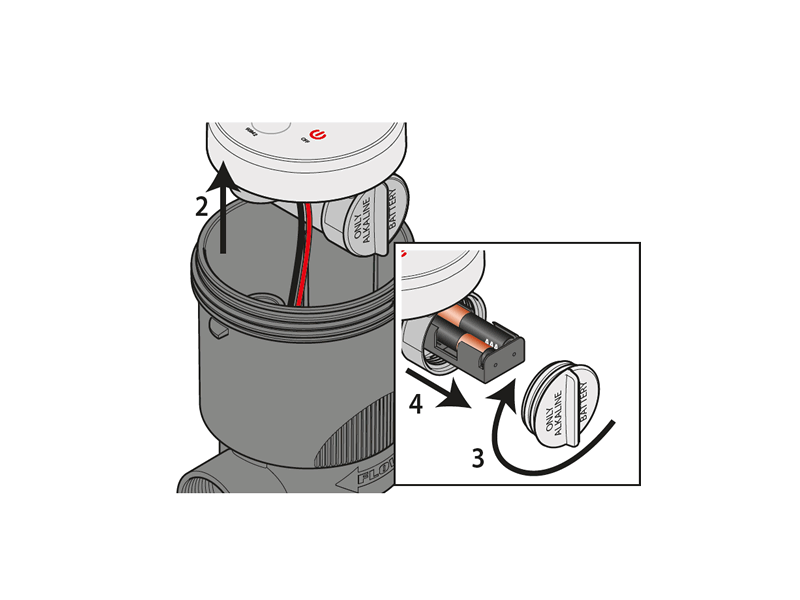

Umetnite bateriju kao što je prikazano u postupku ①.
Pri povezivanju baterije poštujte polaritet. Koristite samo nove baterije 1,5V Alkaline AAA LR3, nerestaurabilne, markirane i s rokom trajanja duljim od godinu dana.
Za odlaganje istrošenih baterija koristite odgovarajuće spremnike.

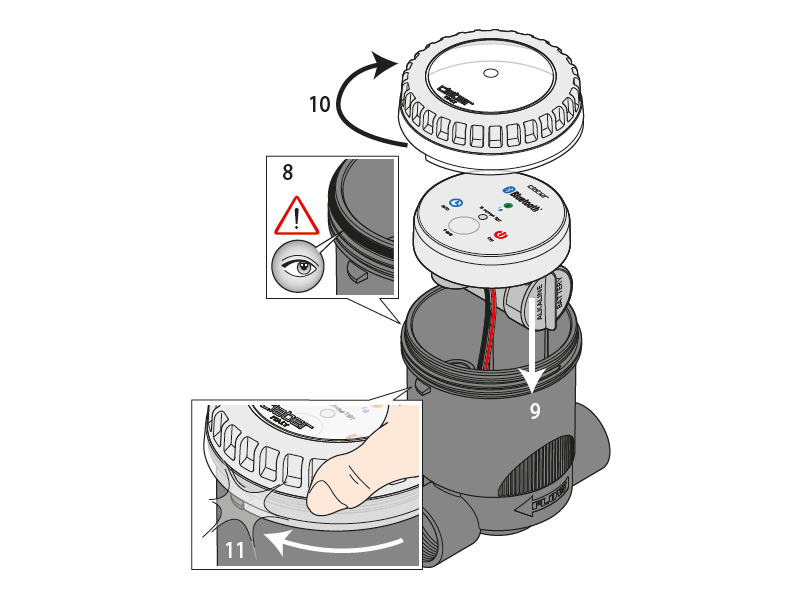

Kako biste osigurali nepropusnost (IP68), u potpunosti zavrnite prozirni poklopac do kraja, pazeći da je brtva pravilno postavljena ②.
Programator upravljiv isključivo putem aplikacije myClaber i Bluetooth® tehnologije.
Za korištenje, aplikacija mora biti instalirana.
Dostupna na Google Play® i App Store®.

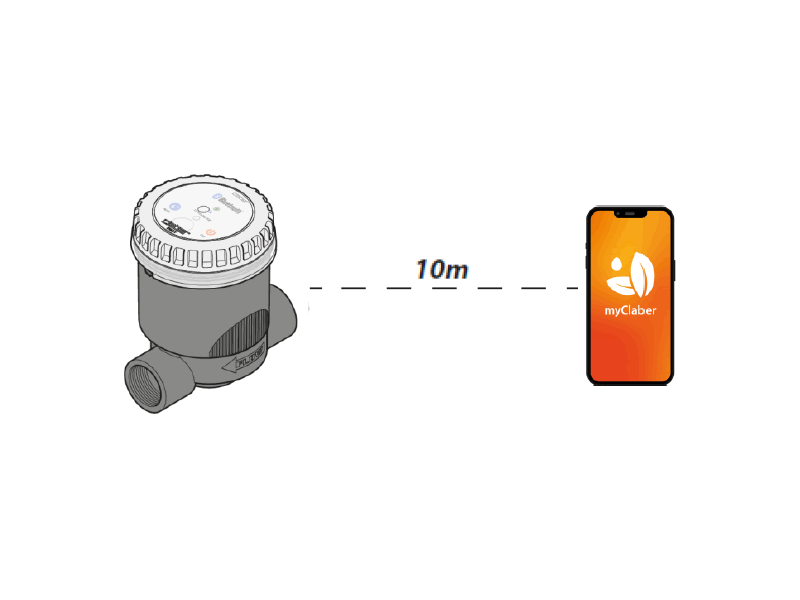

Tijekom komunikacije ostanite unutar 10 m.
Otvorite aplikaciju myClaber; Bluetooth® mora biti uključen.

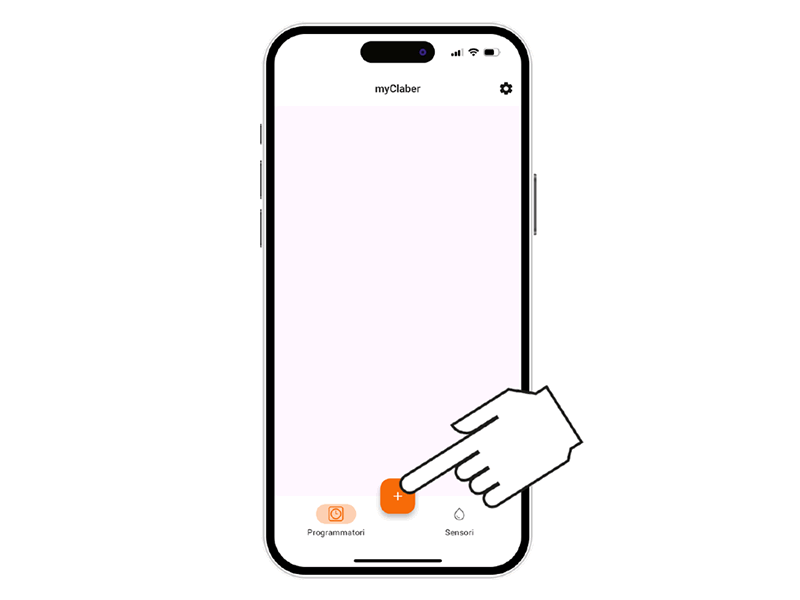

Na glavnom zaslonu pritisnite « + ».

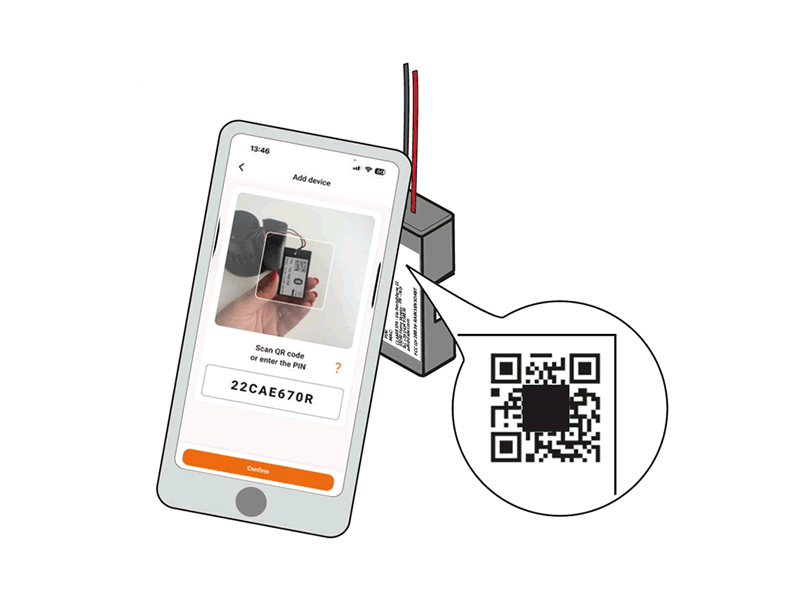

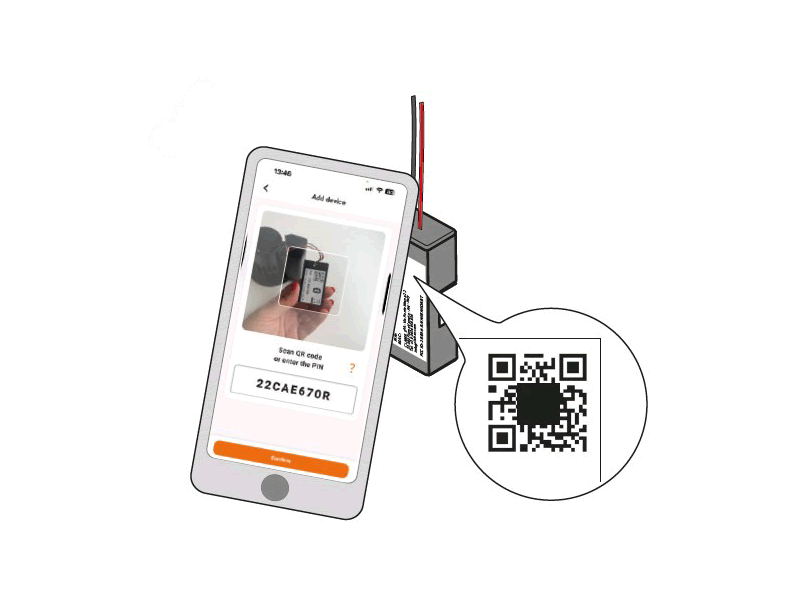

Unesite PIN ili skenirajte QRCode.
Podaci su na stražnjoj strani kućišta baterije.
Ponovno otvorite aplikaciju; Bluetooth® mora biti uključen.

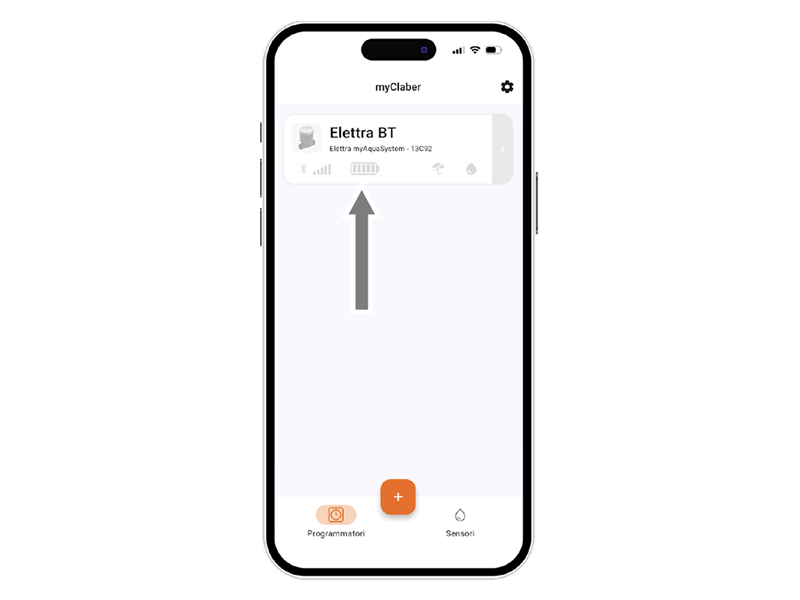

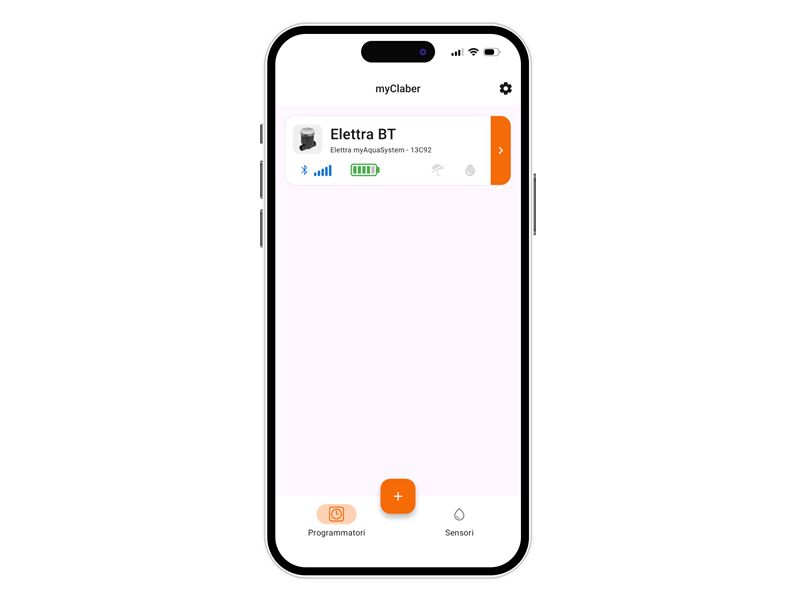

Programator se pojavljuje na glavnom zaslonu.
Do 8 programatora i 8 senzora.
Moguće je spojiti programator na Rain Sensor BT (šifra 90844).
Senzor omogućuje automatsku obustavu pokretanja navodnjavanja u slučaju kiše.
Slijedite instalaciju senzora ovdje#.

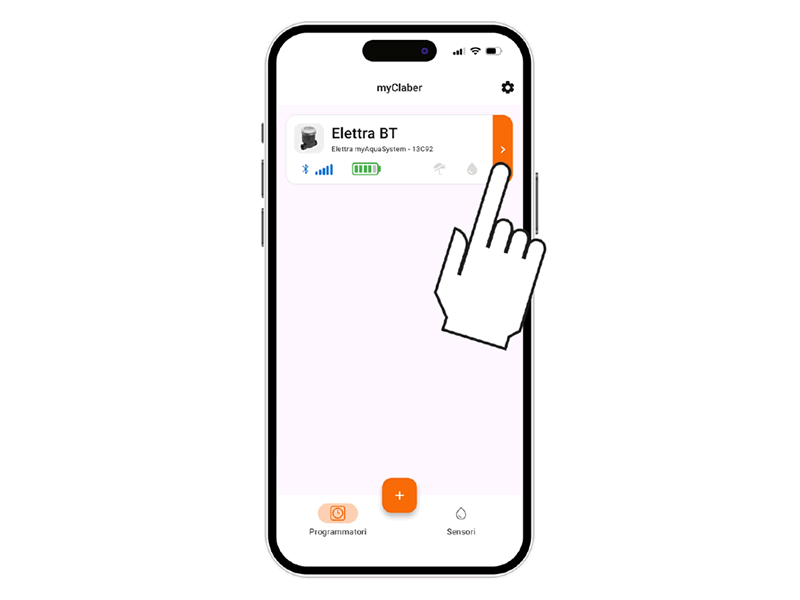

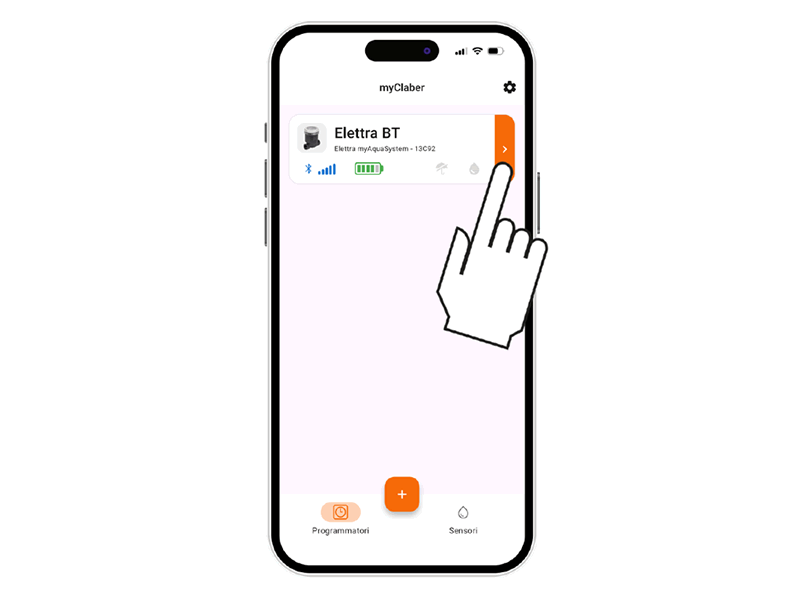

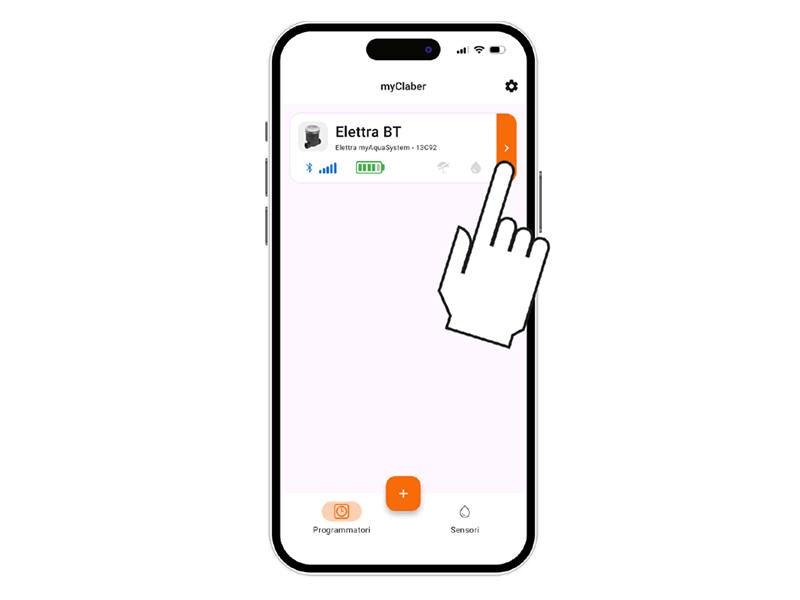

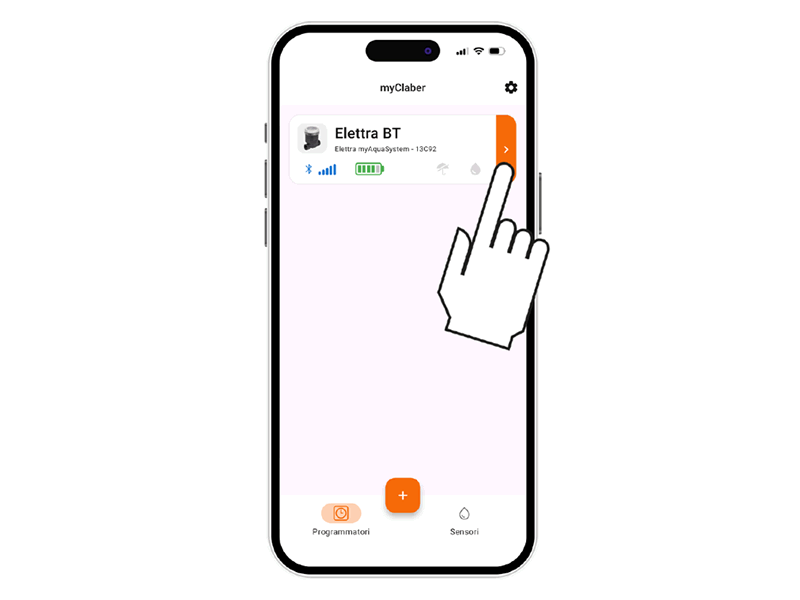

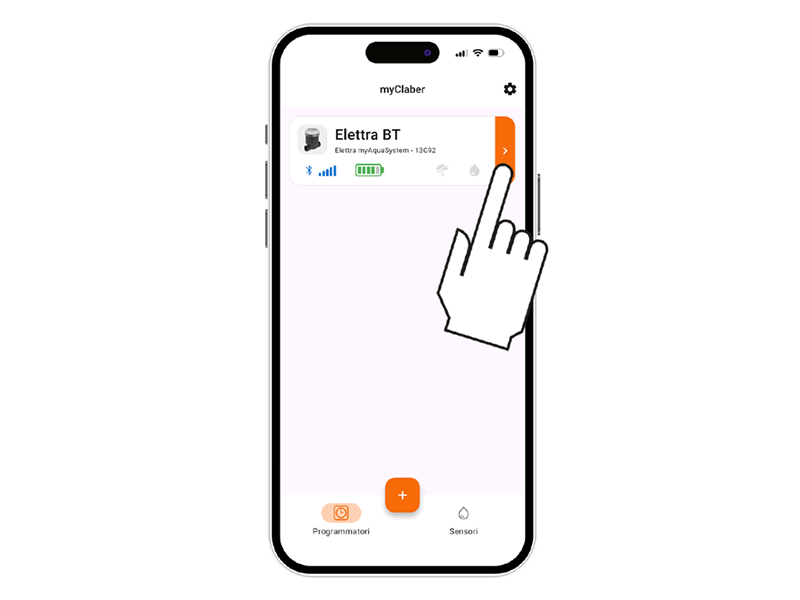

Za provjeru stanja programatora, odaberite njegovu karticu u aplikaciji.
Na gornjoj traci prikazane su informacije o stanju programatora.
Ikone predstavljaju redom: Bluetooth® signal, razinu energije, eventualni Rain Sensor i navodnjavanje u tijeku.
Za objašnjenje ikona odaberite ikonu za prikaz informativne stranice.
Odabirom kartice programatora moguće je vidjeti informacije o njegovom stanju putem gornje trake.

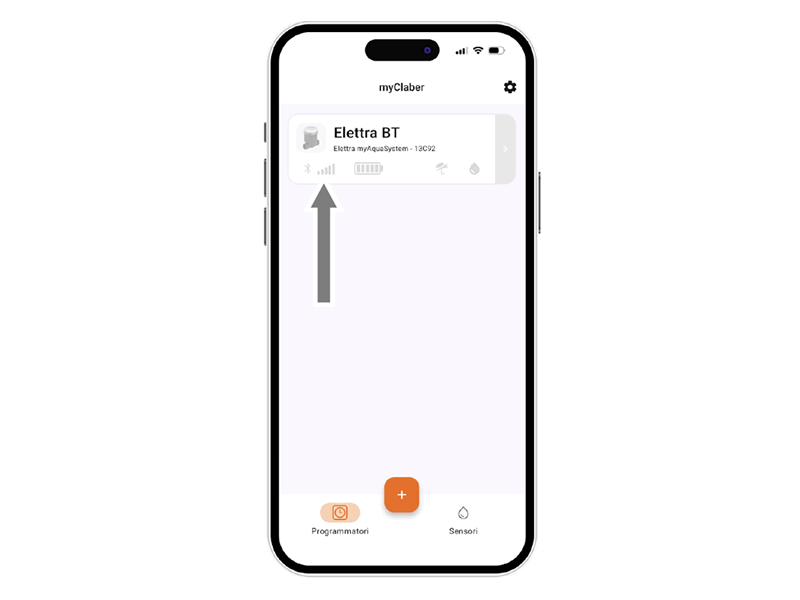

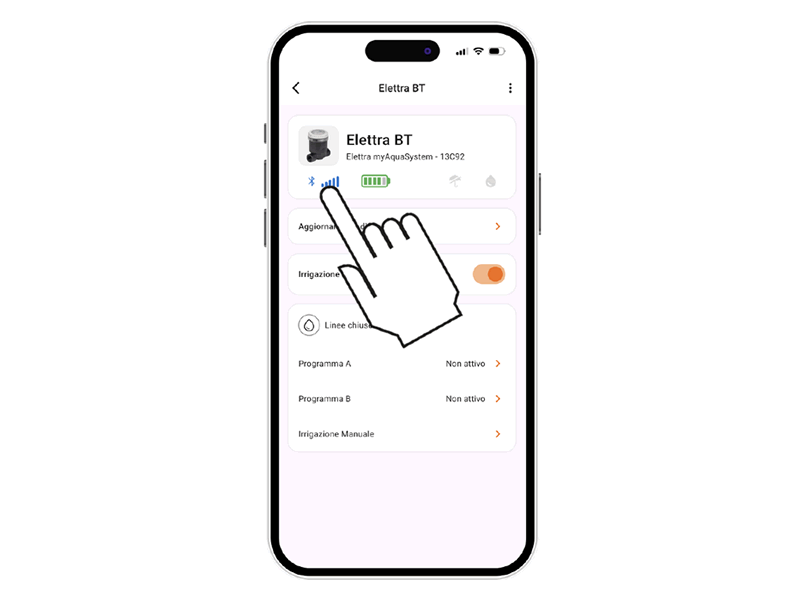

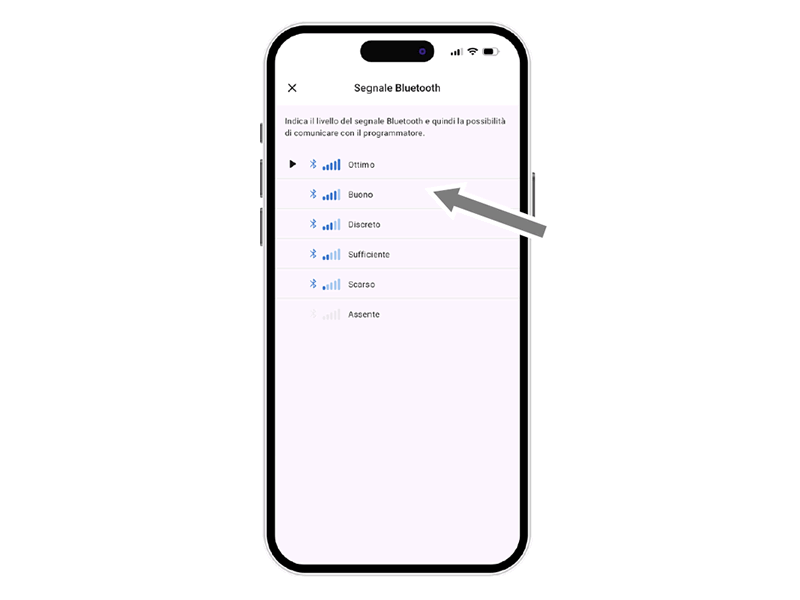

Ikona Bluetooth® signala pokazuje je li programator dohvatljiv (plavo) ili ne (sivo). Ako nije, potrebno je približiti se pametnim telefonom.
Za objašnjenje odaberite ikonu.
Kvaliteta Bluetooth® signala.
Ako programator nije dohvatljiv, potrebno se približiti pametnim telefonom.
Ako problem ostaje i PIN je tijekom ASOCIJACIJE unesen ručno umjesto preko QR-koda, možda je neispravan. Obrišite programator i ponovite ASOCIJACIJU.

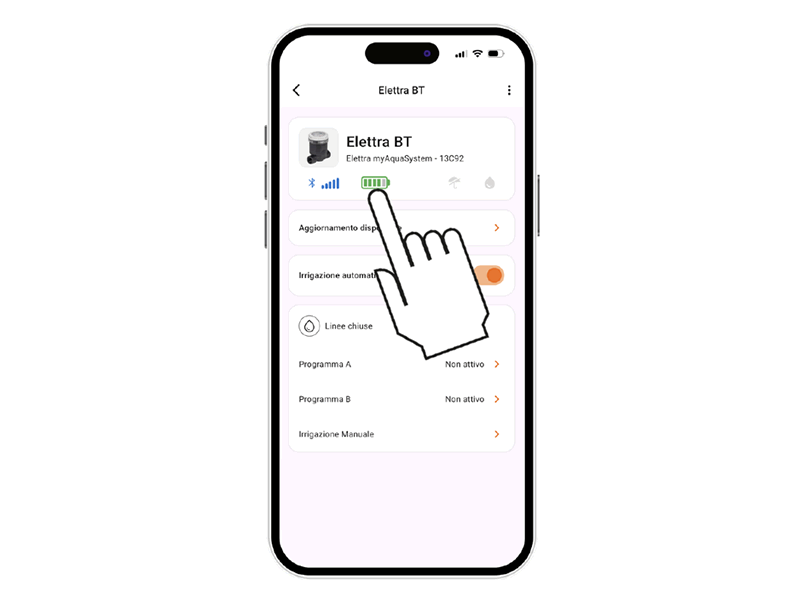

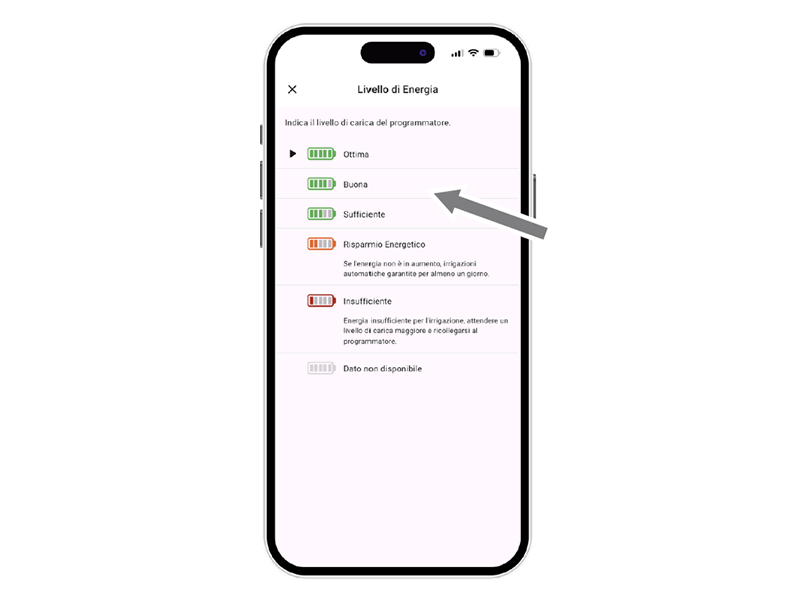

Posebno je važna razina energije prikazana na kartici programatora u aplikaciji.
Razina energije prikazana je i na gornjoj traci nakon otvaranja kartice programatora. Odabirom ikone dobivaju se dodatne informacije.
Ako je razina energije niska, zamijenite baterije što prije. Postoji 5 razina. U štednom načinu (žuta) preostaje 1 dan navodnjavanja. Kod crvene sve funkcije se gase, vrijeme ostaje 16 h.
Ako se programator potpuno ugasi, može se ponovo pokrenuti nakon promjene baterija. Izgubit će vrijeme/datum, navodnjavanje može krenuti neočekivano.
Odabirom kartice programatora može se vidjeti stanje putem gornje trake.

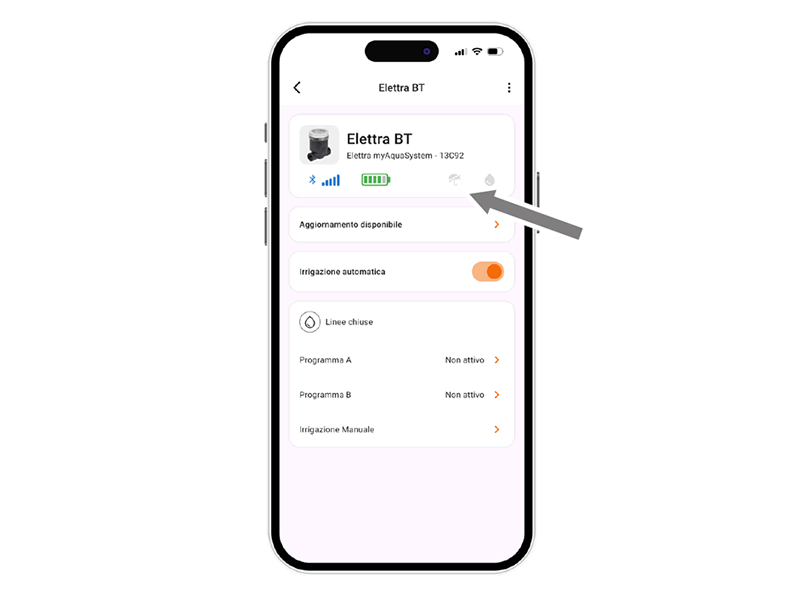

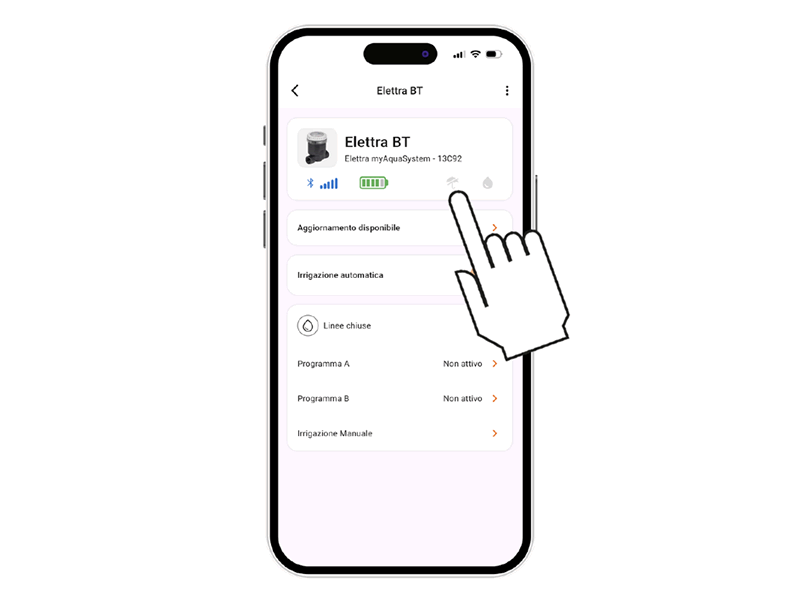

Stanje senzora kiše vidi se na gornjoj traci putem ikone kišobrana.
Senzor šalje informacije svake minute.
Plavi kišobran znači da je senzor pun i automatsko navodnjavanje se neće izvršiti.
Sivi kišobran znači da je senzor prazan i navodnjavanje se odvija prema programu.
Odabirom kartice programatora može se vidjeti stanje putem gornje trake.

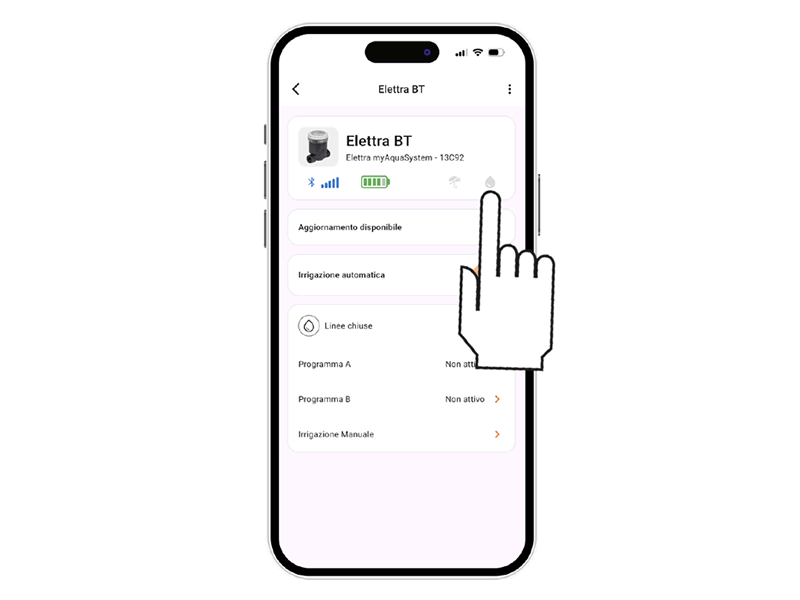

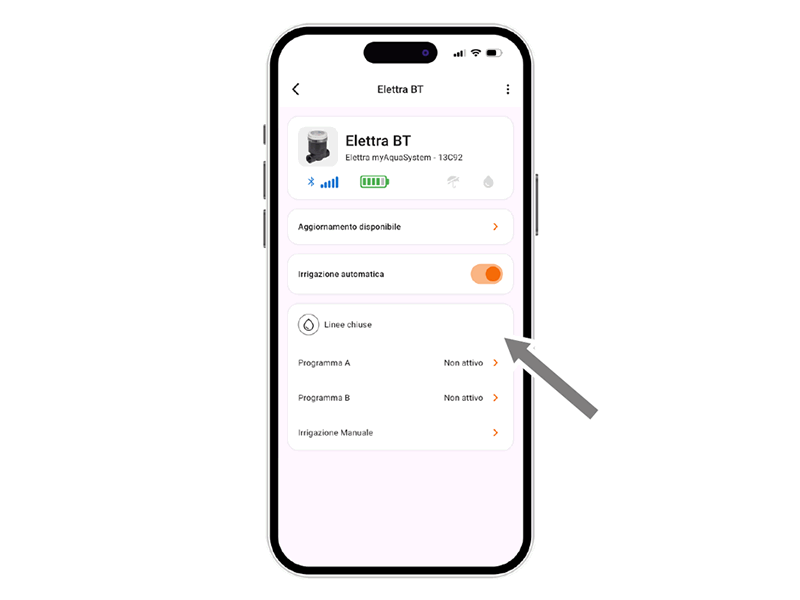

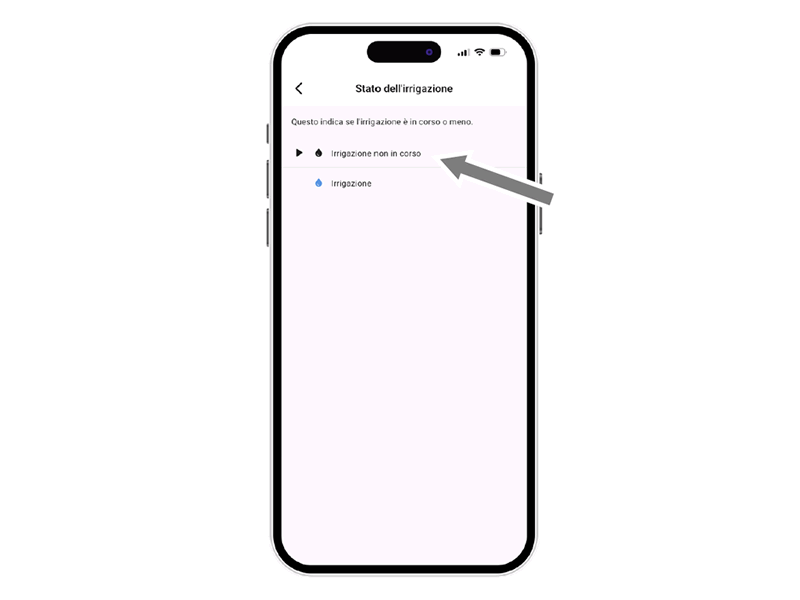

Stanje navodnjavanja vidi se na gornjoj traci.
Ako je navodnjavanje u tijeku, automatsko ili ručno, prikazuje se simbolom kapljice: plava ako je aktivno, siva ako nije.

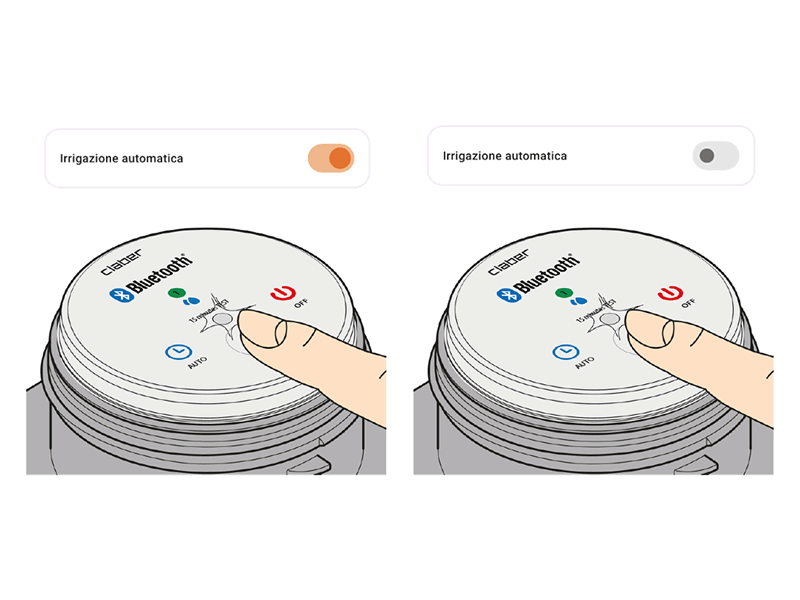

Za aktiviranje ili deaktiviranje automatskog navodnjavanja pritisnite karticu programatora.

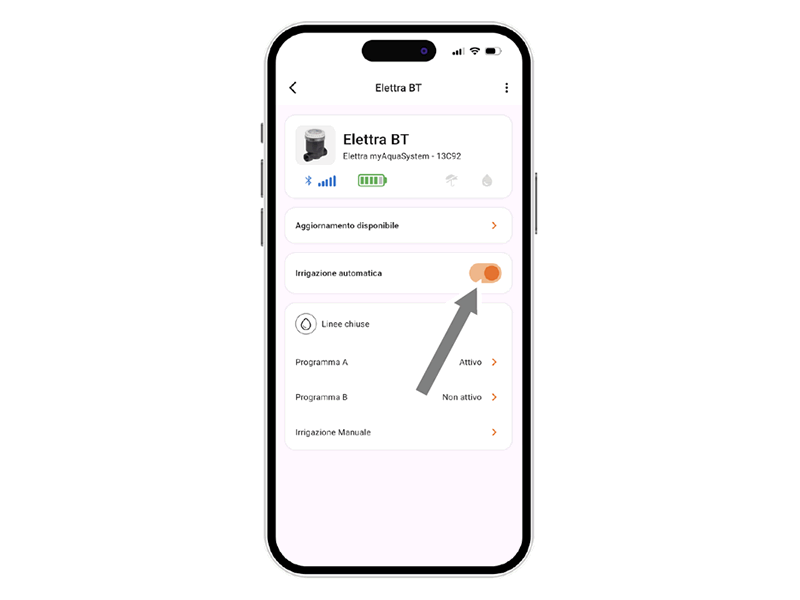

Koristite prekidač Automatsko navodnjavanje. Ako nije aktivno, prikazuje se crveni simbol.
Može se koristiti i tipka programatora. Jednom pritisnuti za prikaz stanja.
Plava LED = aktivno; crvena LED = neaktivno.
Dvostrukim pritiskom mijenja se stanje: aktivno → neaktivno ili obrnuto.
Odabirom kartice programatora moguće je započeti programiranje.
Elettra BT nudi 2 programa navodnjavanja A i B, svaki s do 4 vremena pokretanja. Odaberite željeni program.

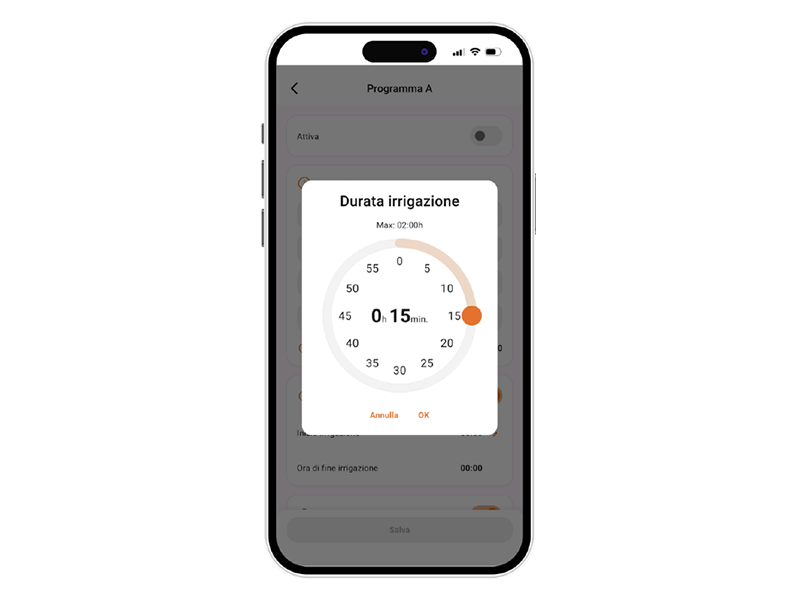

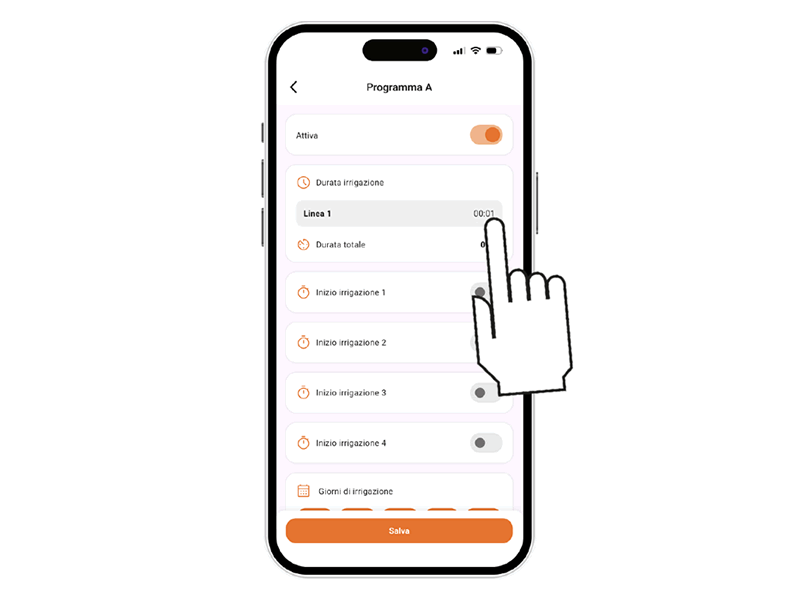

Postavite TRAJANJE navodnjavanja za odabrani program.
Okrećite znamenke sati i minuta dok ne postignete željeno vrijeme početka navodnjavanja za liniju i potvrdite.
Trajanje navodnjavanja za svaku liniju može se postaviti od 1 minute do 2 sata.

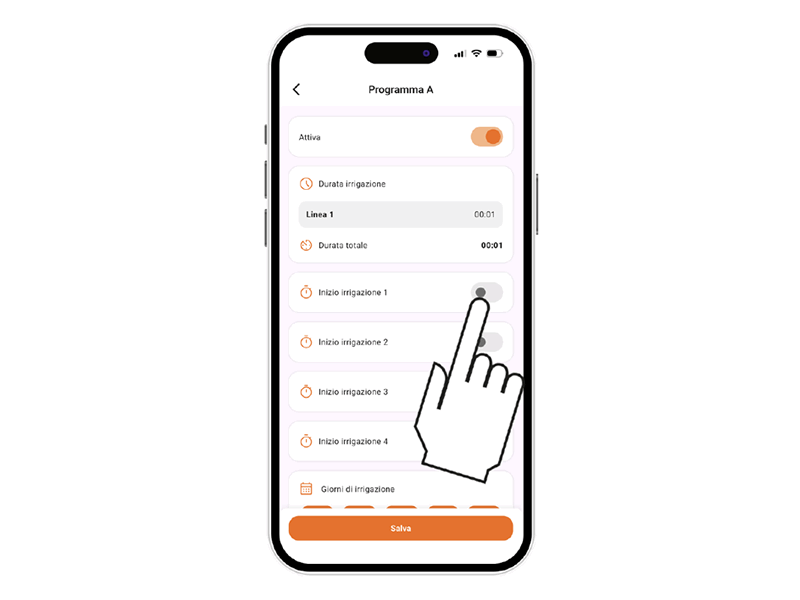

Aktivirajte vrijeme POČETKA navodnjavanja.
Možete postaviti do 4 vremena pokretanja dnevno za program A i 4 za program B.Pažnja:
programi se ne mogu preklapati.

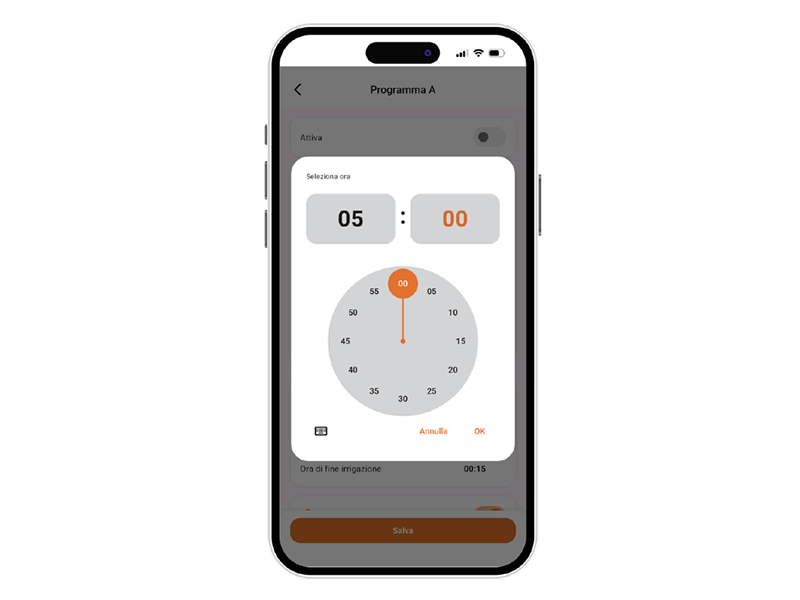

Okrećite znamenke sati i minuta dok ne postignete željeno vrijeme početka navodnjavanja i potvrdite.
Vrijednosti je moguće upisati i direktno putem ikone tipkovnice.

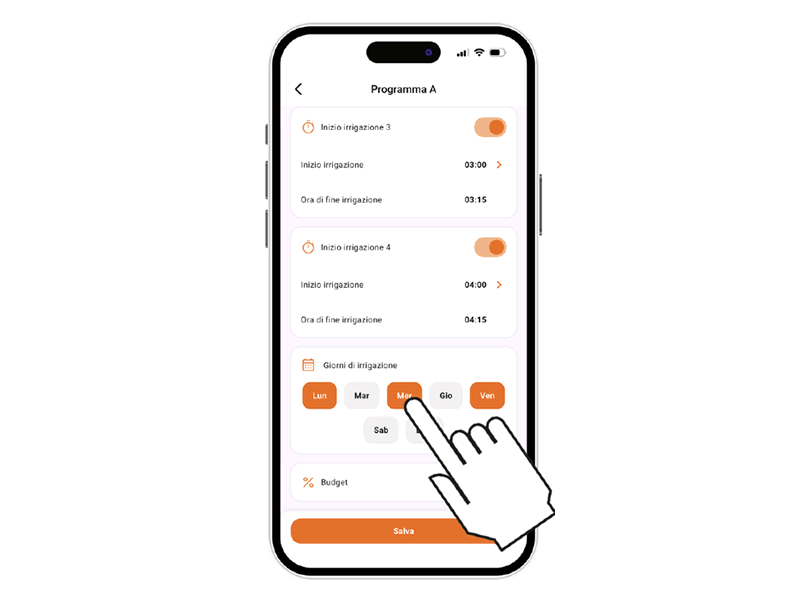

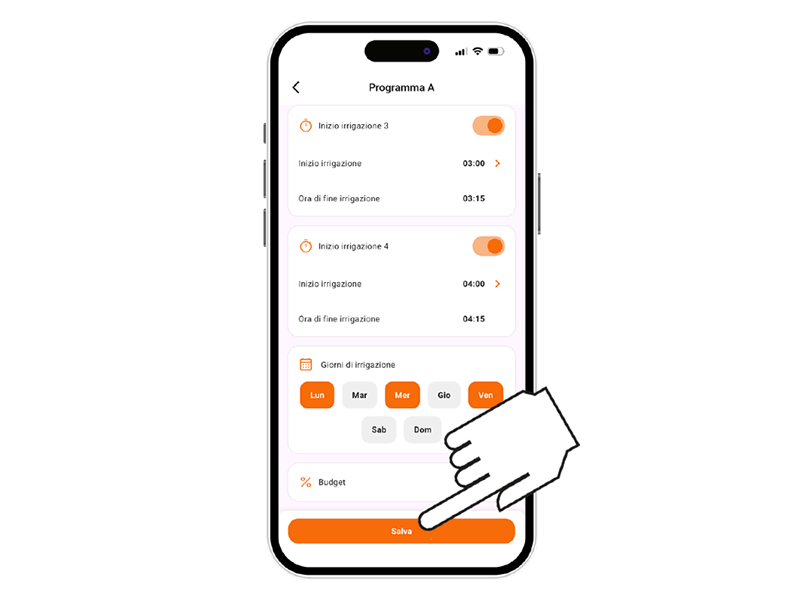

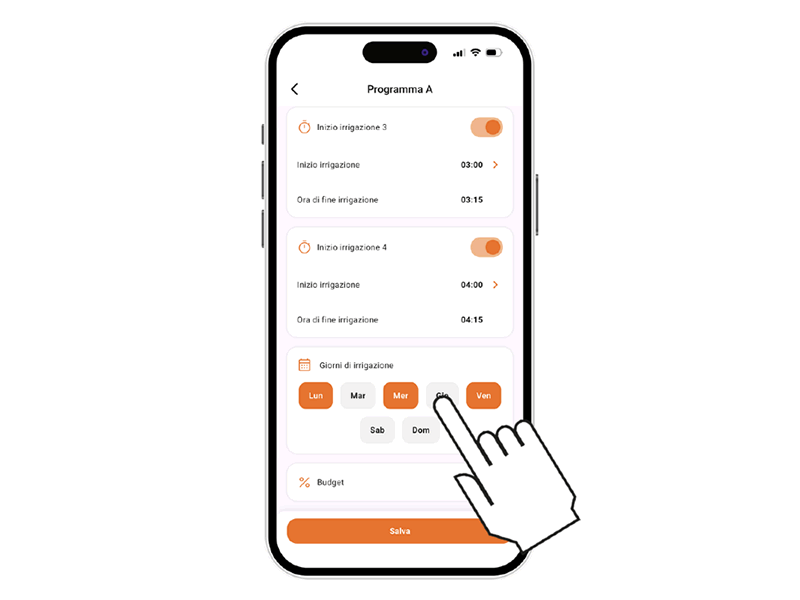

Zatim odaberite dane u tjednu kada želite navodnjavanje. Navodnjavanje će se izvršiti na danima označenima narančasto.

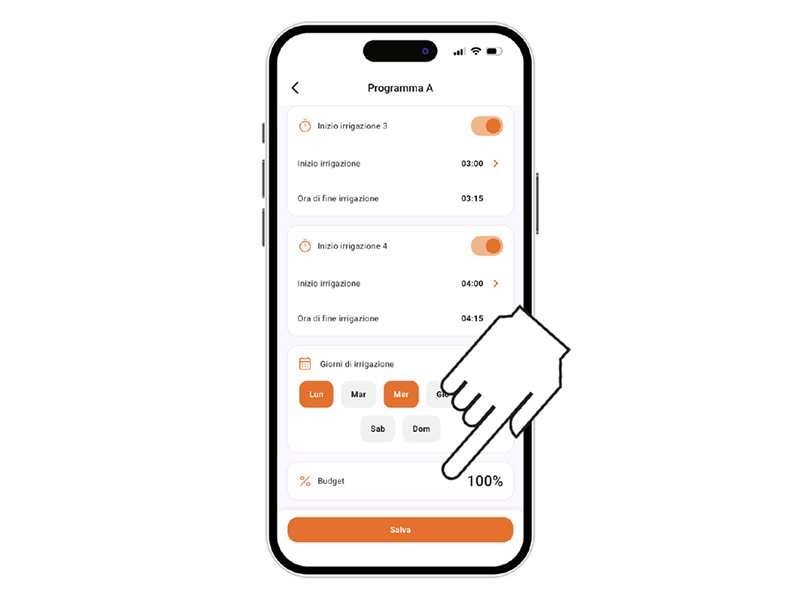

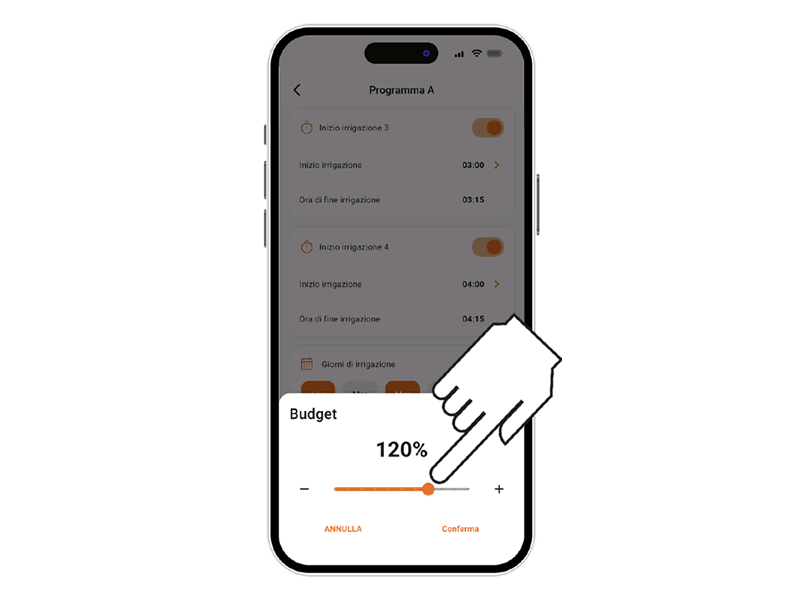

Po potrebi moguće je postaviti BUDGET za povećanje ili smanjenje trajanja navodnjavanja, od smanjenja 50% do povećanja 150%, bez mijenjanja postavljenog programa.
Povucite klizač kako biste povećali ili smanjili vrijednost budžeta ili koristite tipke “+” ili “-”, zatim potvrdite novu vrijednost.

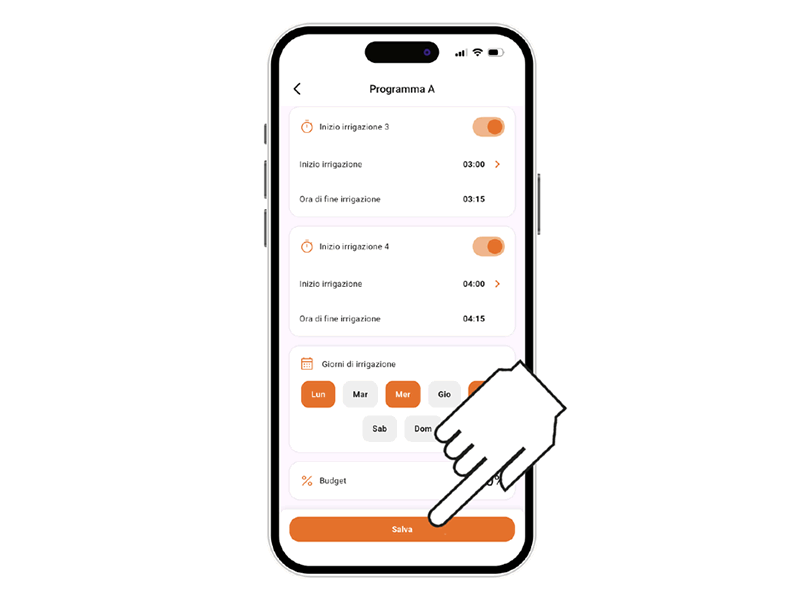

Za potvrdu unesenih postavki pritisnite Spremi.
Pažnja: programi se ne mogu preklapati.

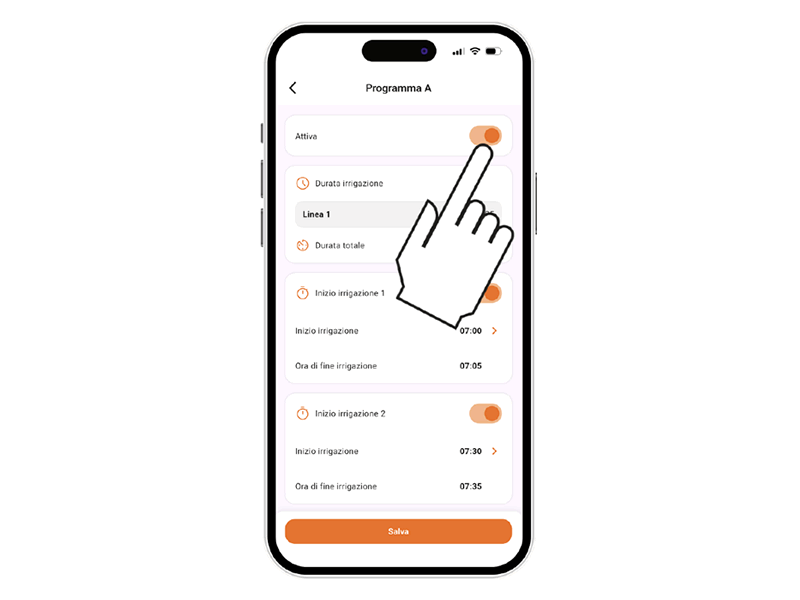

Ako želite da program odmah bude aktivan, provjerite je li prekidač programa UKLJUČEN.
Kako bi se zakazana navodnjavanja izvršila, provjerite je li i prekidač za automatsko navodnjavanje UKLJUČEN.

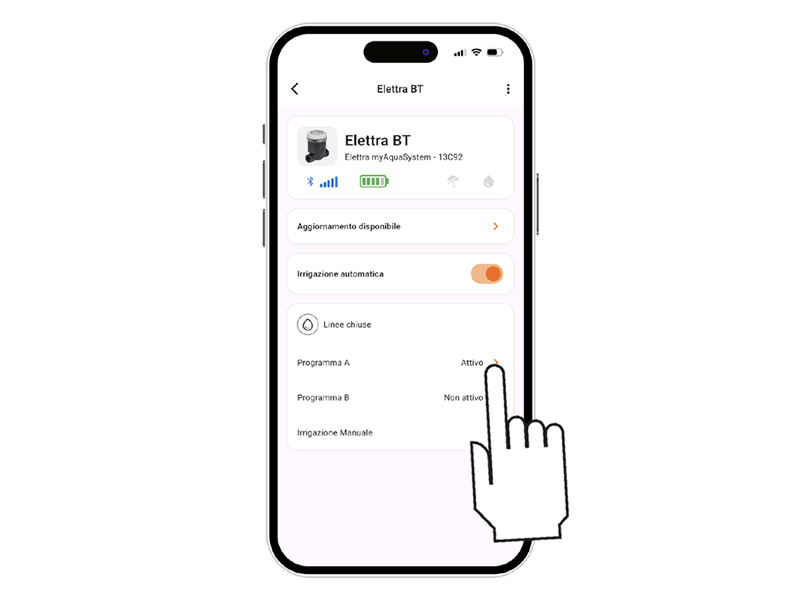

Na kartici programatora odaberite program koji želite promijeniti.
Promijenite željene postavke.
Za spremanje izmjena pritisnite Spremi.
Moguće je ručno otvarati i zatvarati linije navodnjavanja na određeno vrijeme.
Pritisnite karticu programatora.

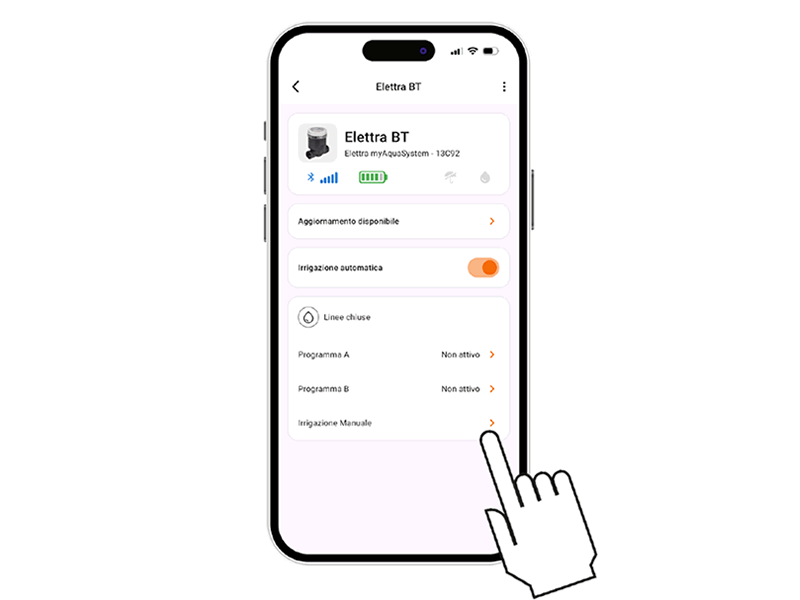

Odaberite opciju Ručno navodnjavanje.

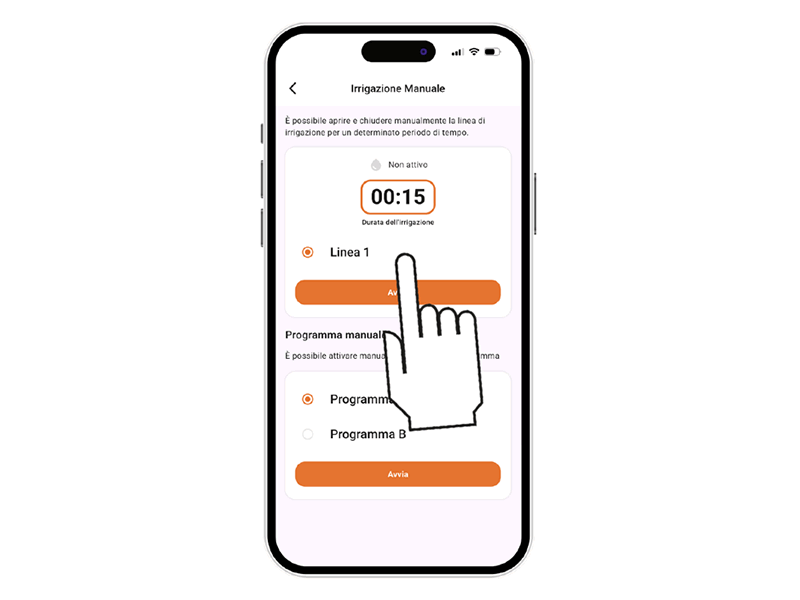

Odaberite željenu liniju navodnjavanja i postavite trajanje dodirom polja sati/minuta.

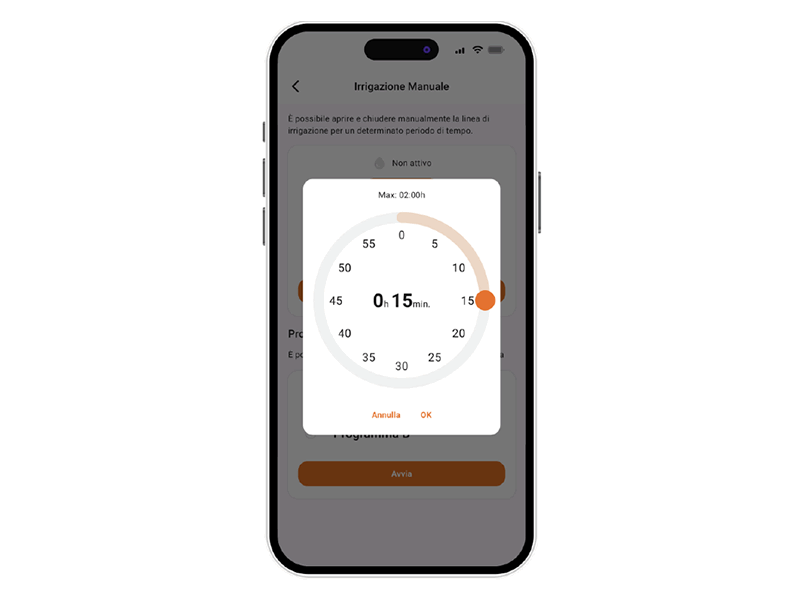

Okrećite znamenke minuta dok ne postignete željeno trajanje i potvrdite. Navodnjavanje se može postaviti od 1 minute do 2 sata.

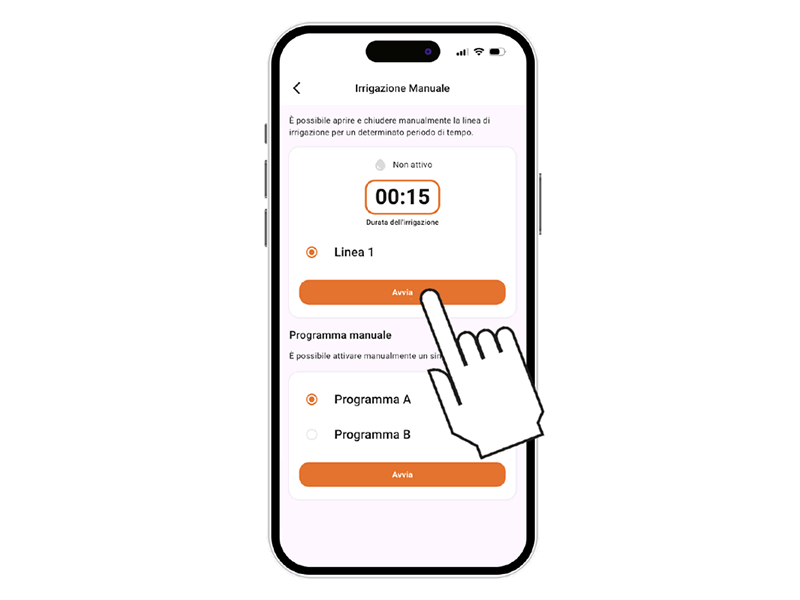

Za pokretanje navodnjavanja pritisnite START.

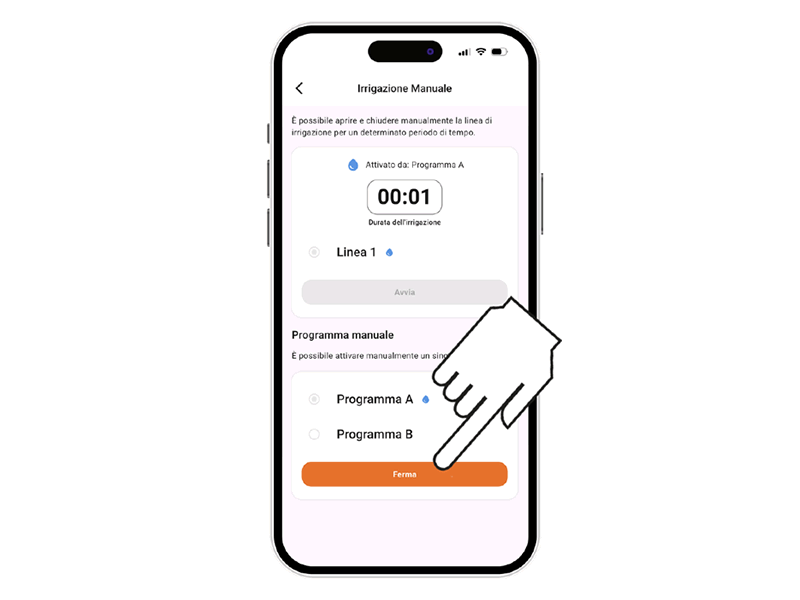

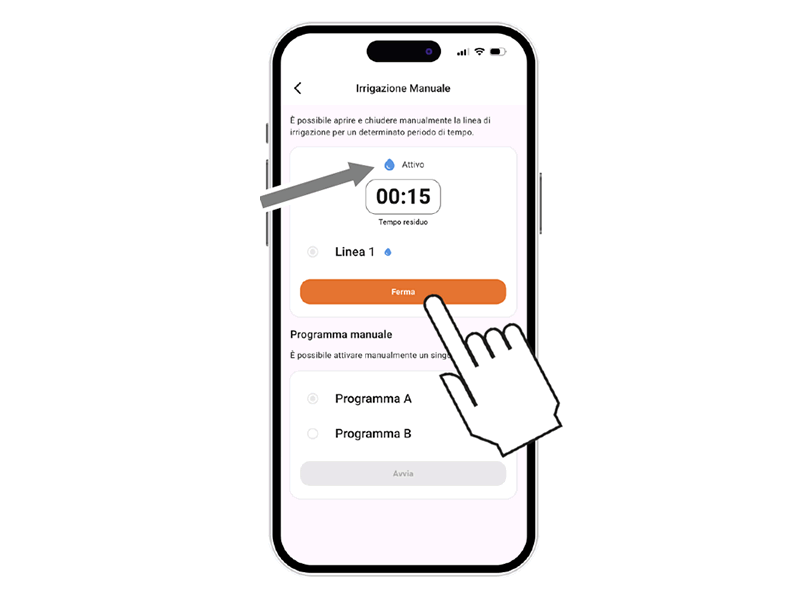

Ručno navodnjavanje možete prekinuti prije završetka pritiskom na STOP.
Ako se ručno navodnjavanje dovrši, programator se vraća u automatski način. Automatsko navodnjavanje predviđeno tijekom ručnog neće se izvršiti.

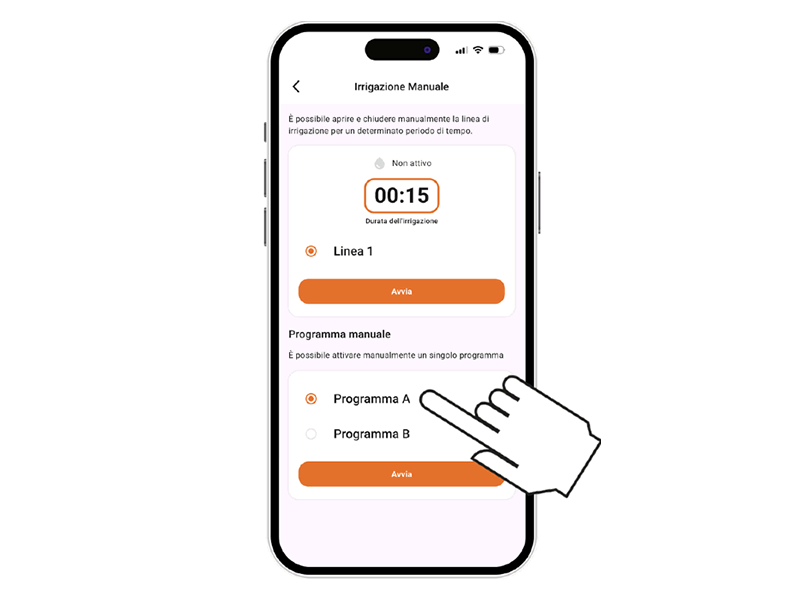

Moguće je ručno pokrenuti i pojedinačni program. Ova funkcija pokreće cijeli programirani ciklus.
Možete prekinuti ručni ciklus programa pritiskom na STOP.

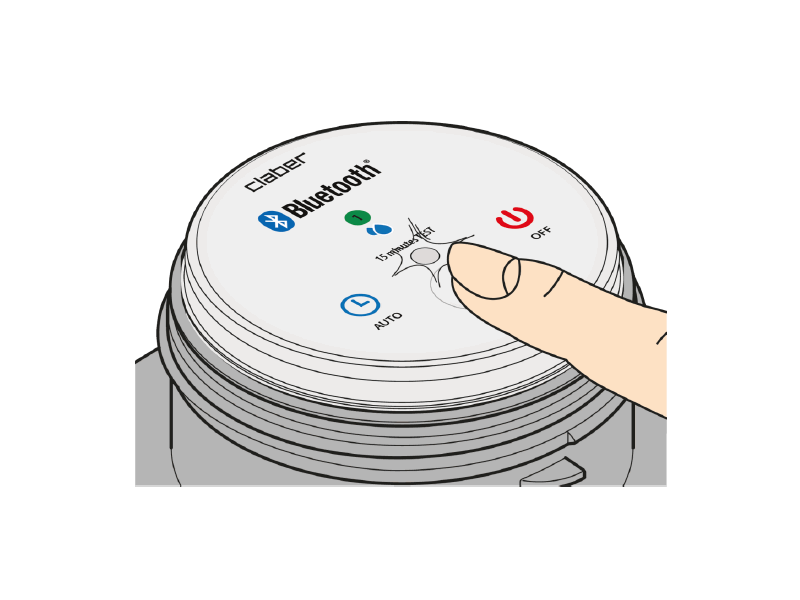

Za aktiviranje ručnog navodnjavanja pritisnite više puta tipku Elettra BT dok LED ne zatreperi ZELENO.
Pokrenut će se ručno navodnjavanje od 15 minuta.
Ručno navodnjavanje se može prekinuti ponovnim pritiskom tipke.
Nakon završetka programator se vraća u automatski način.

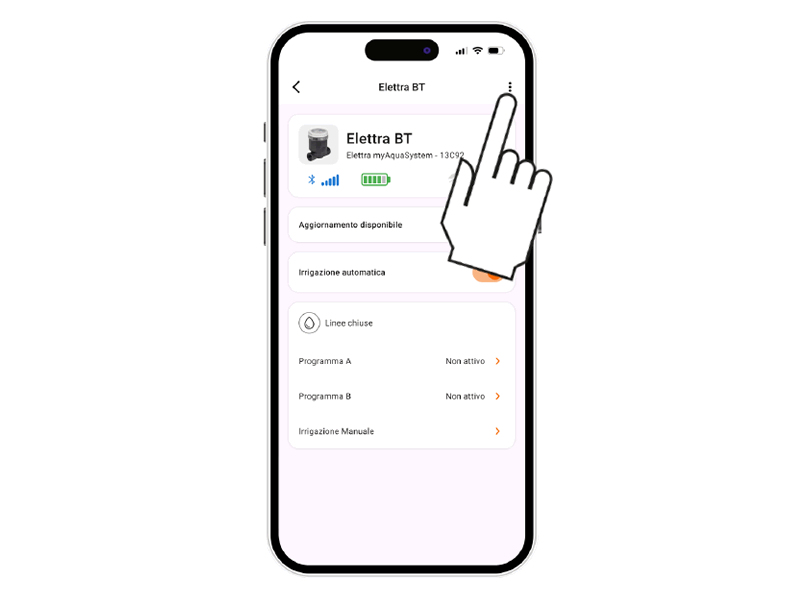

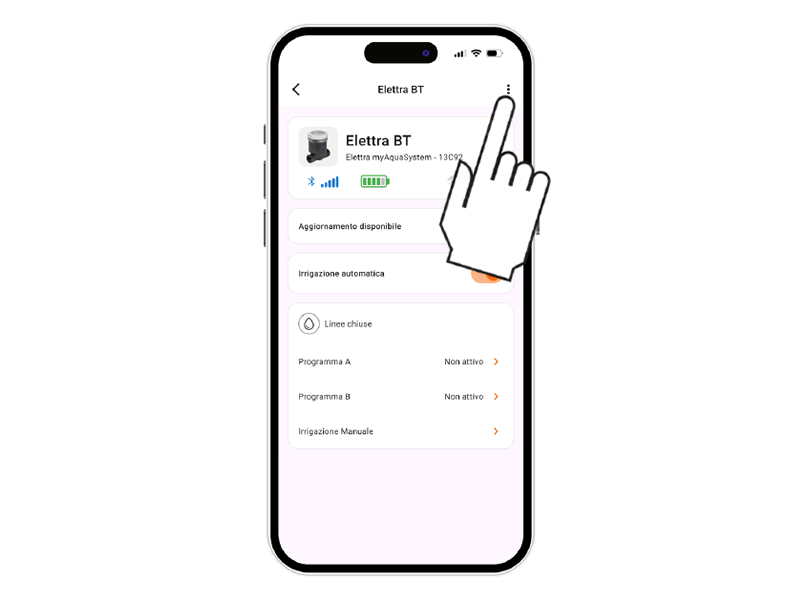

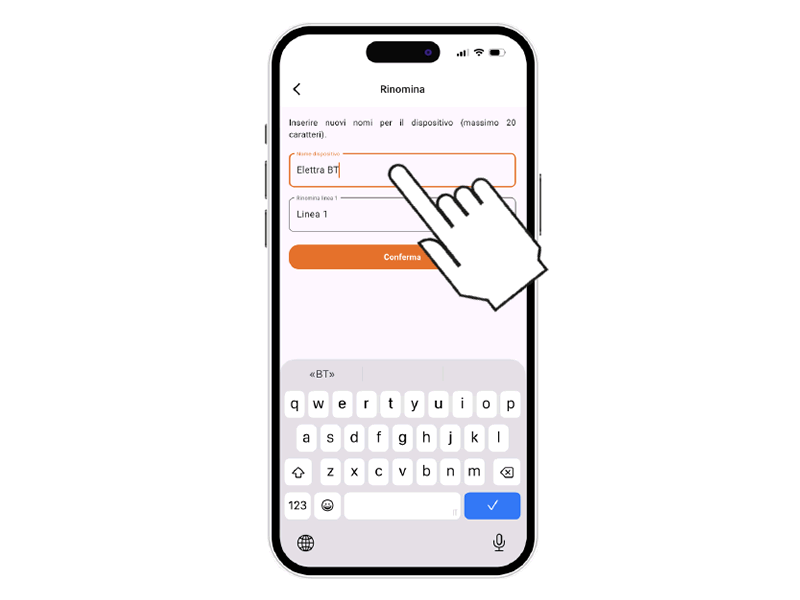

U aplikaciji myClaber možete dati naziv programatoru ili njegovim linijama za navodnjavanje.

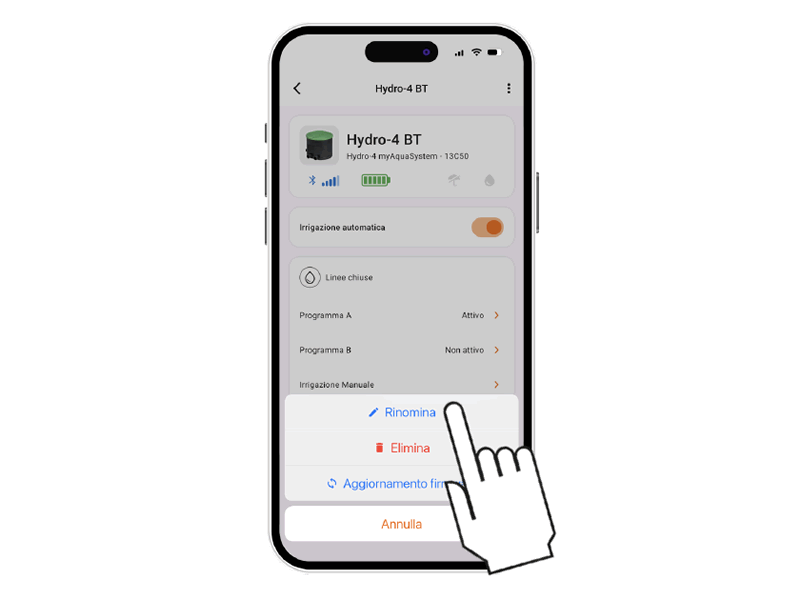

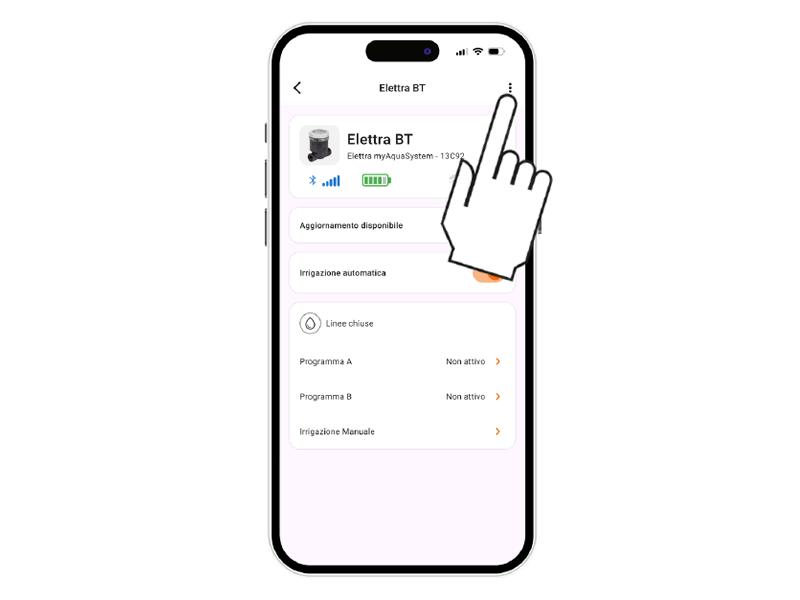

Odaberite opciju preimenovanja.

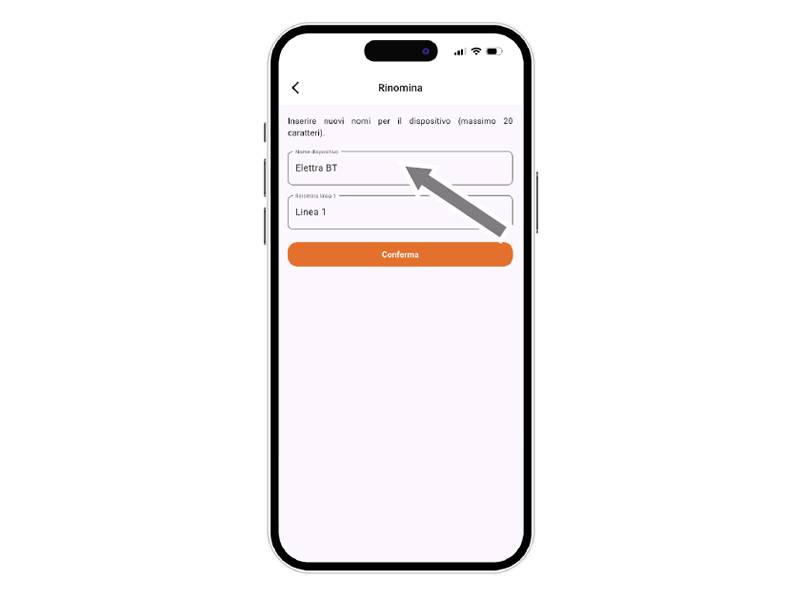

Za preimenovanje programatora ili linije za navodnjavanje, pritisnite polje za unos teksta.
Unesite tekst (najviše 20 znakova) i potvrdite.
Uz aplikaciju myClaber moguće je izbrisati pridruženi programator.

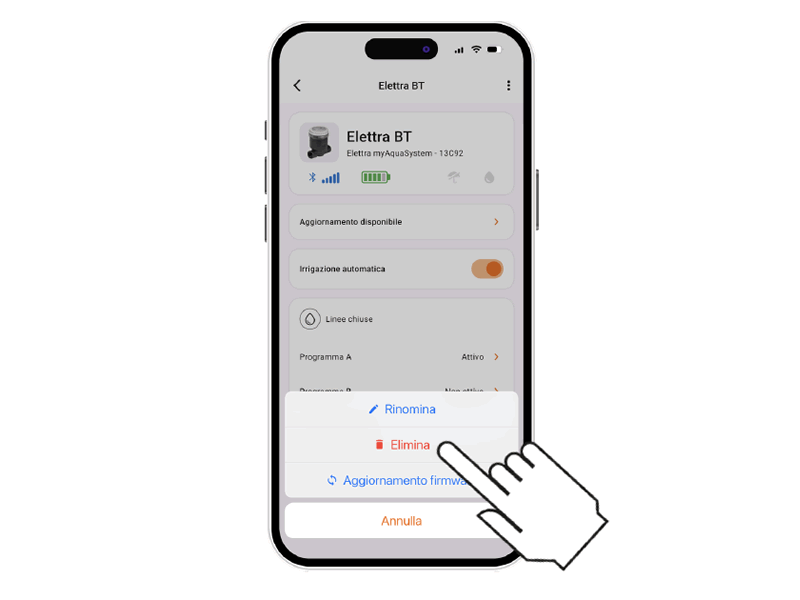

Odaberite akciju Brisanje.

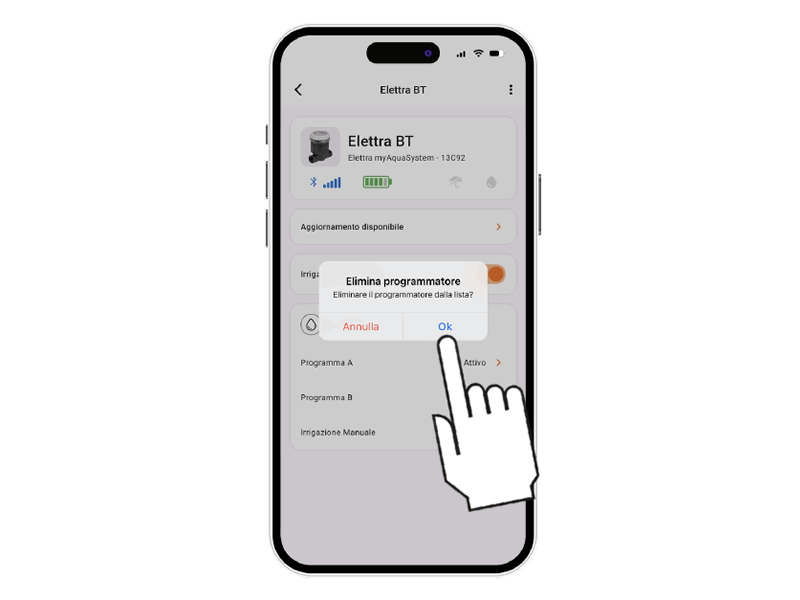

Potvrdite brisanje.
Programator se više neće prikazivati u aplikaciji myClaber. Za ponovno povezivanje ponovite postupak ASOCIJACIJE.Pažnja:
programator izbrisan iz aplikacije i dalje provodi programirana automatska navodnjavanja, ali se ne prikazuje u glavnom izborniku. Za samo privremeni prekid programa koristite prekidač za automatsko navodnjavanje.

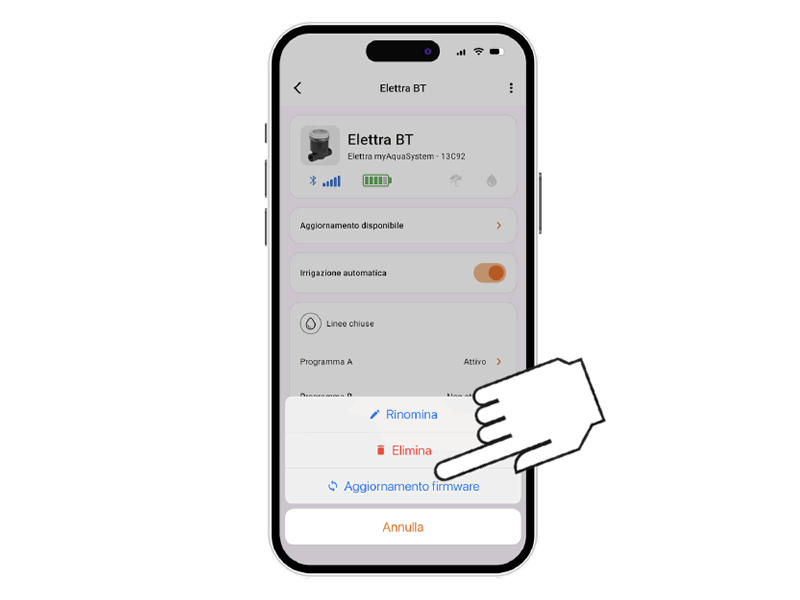

Uz aplikaciju myClaber moguće je ažurirati softver (firmver) programatora.

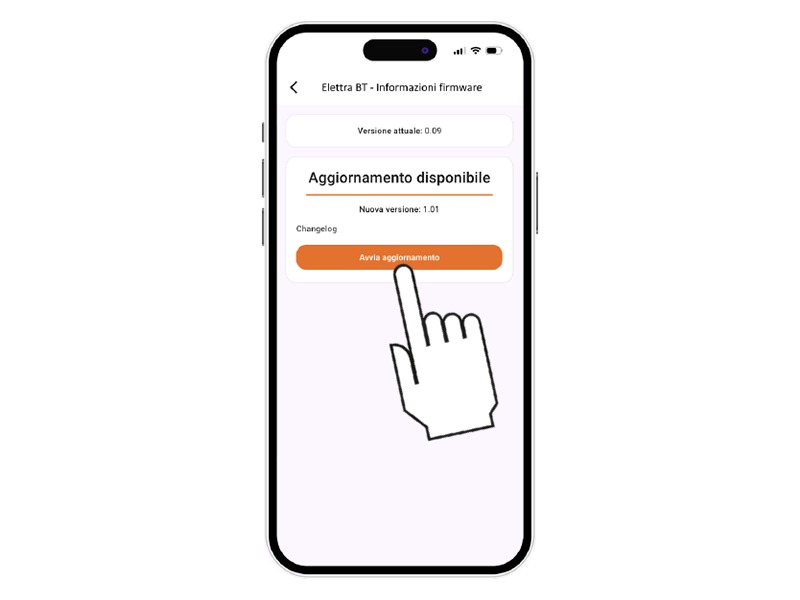

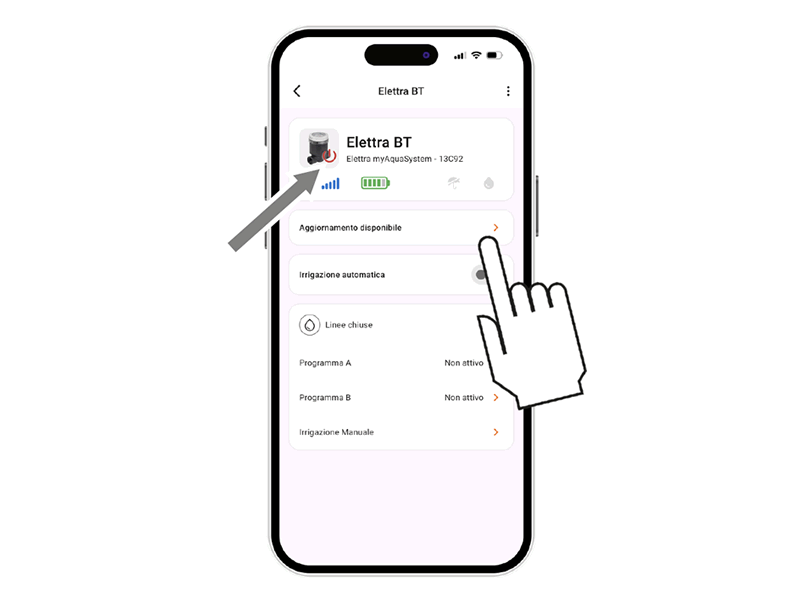

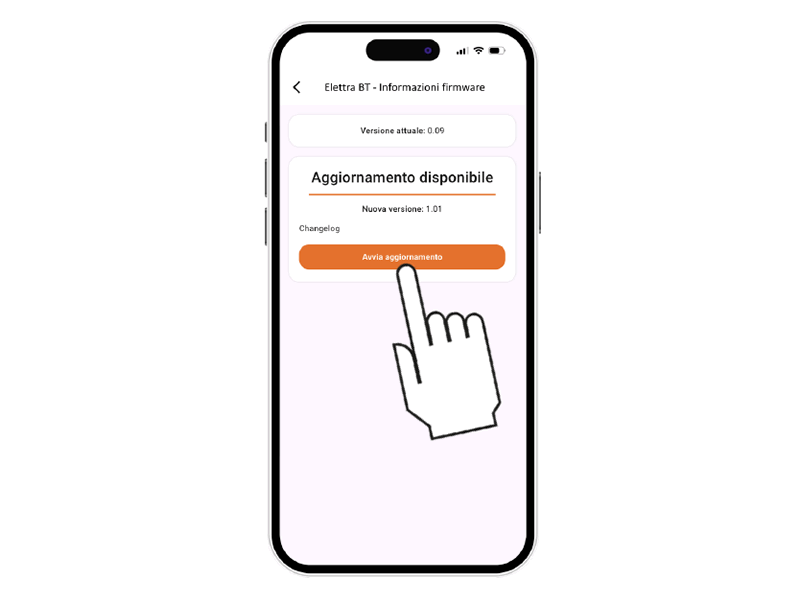

Kada je dostupno, pojavit će se poruka AŽURIRANJE DOSTUPNO.
Pritisnite gumb za nastavak.
Potvrdite poruku kako biste pokrenuli ažuriranje.
Tijekom postupka budite u blizini programatora i ne zatvarajte aplikaciju dok se ažuriranje ne dovrši.

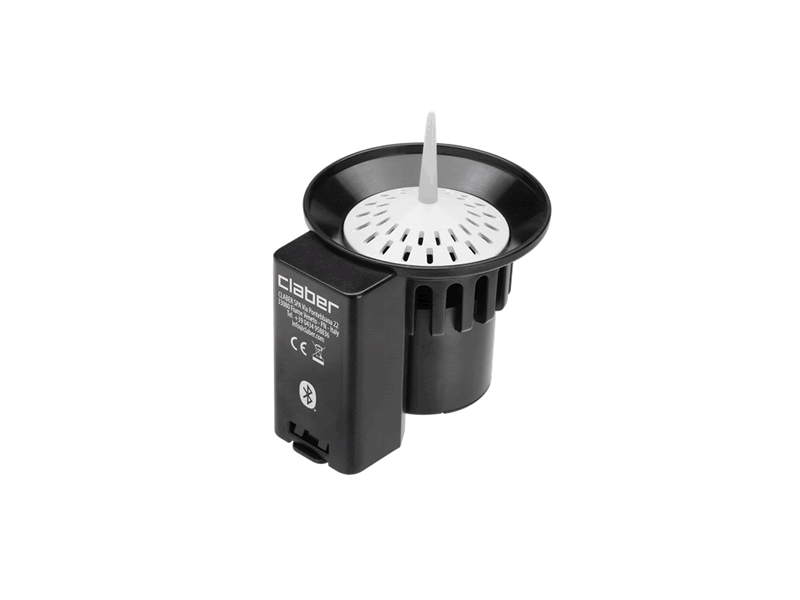

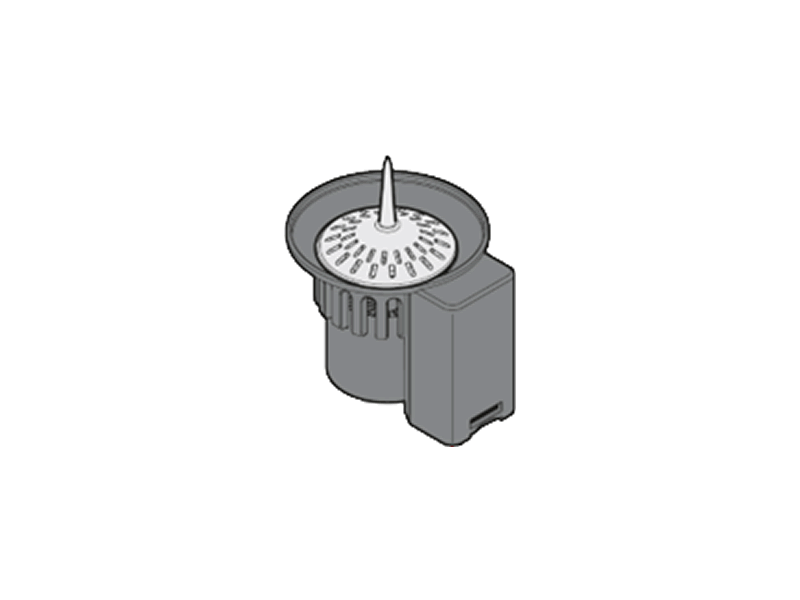

Programator se može koristiti s Claber Rain Sensor Bluetooth® senzorom kiše (šifra 90844).

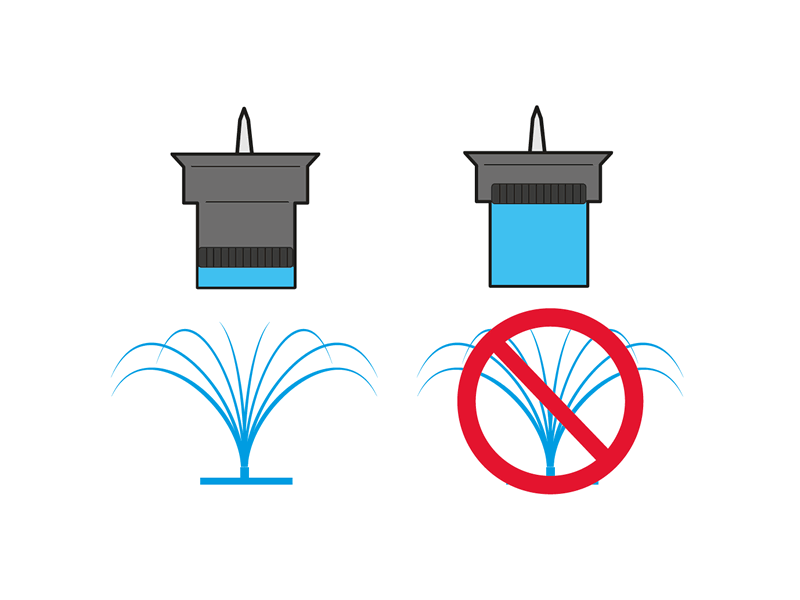

Rain Sensor komunicira stanje senzora programatoru: ako je spremnik pun (oborina najmanje 5 mm), navodnjavanje neće započeti, a eventualno navodnjavanje u tijeku bit će prekinuto unutar 1 minute. Ručno otvaranje ventila, bilo putem gumba ili aplikacije, omogućeno je i kada je Rain Sensor aktivan.

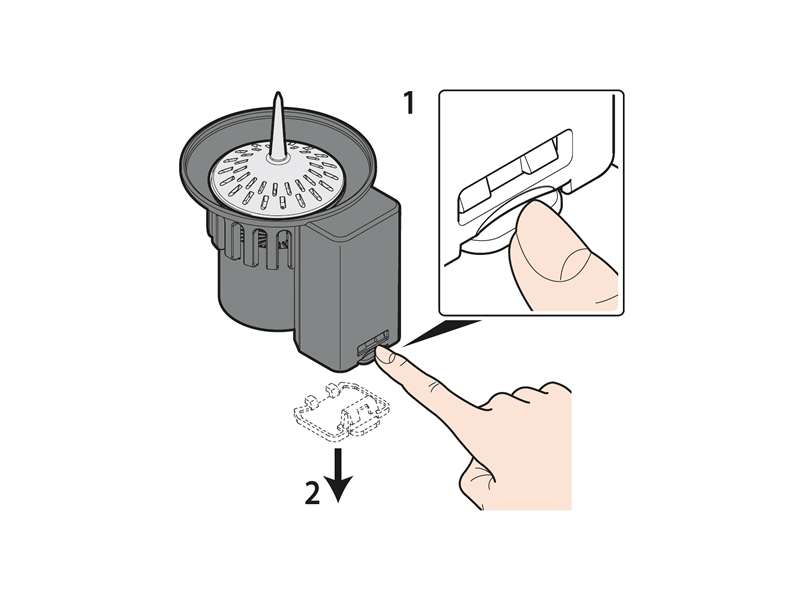

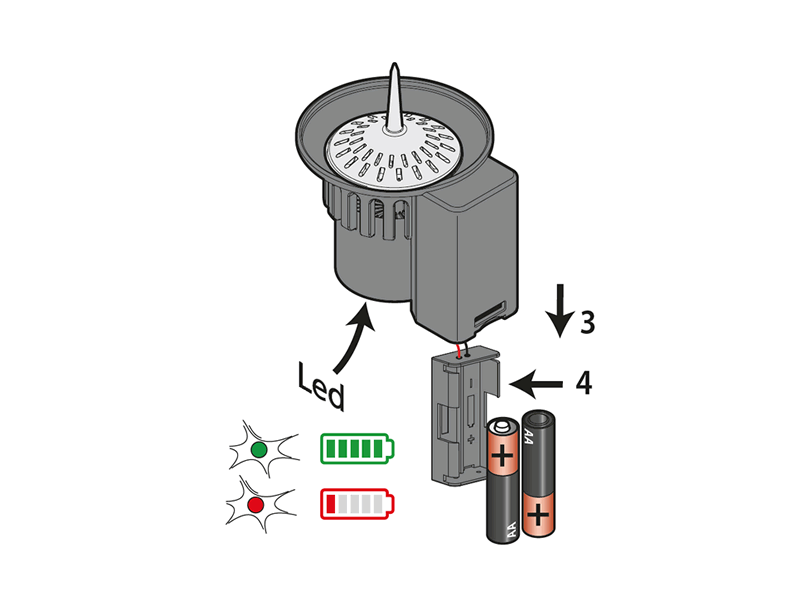

Otvorite pretinac za baterije.
Otpustite i uklonite donji poklopac pomoću bočne kopče.
Koristite isključivo dvije nove, nereciklirajuće alkalne baterije 1,5 V AA (LR6).
Kada LED treperi crveno, baterije su pri kraju: zamijenite ih što prije.
Za odlaganje istrošenih baterija koristite za to predviđene spremnike.
Preporučuje se vađenje baterija tijekom dužih razdoblja nekorištenja Rain Sensor BT.
Otvorite pretinac za baterije i pronađite naljepnicu s podacima na poleđini.
Unesite numerički kod (PIN) ili skenirajte QR kod s naljepnice.

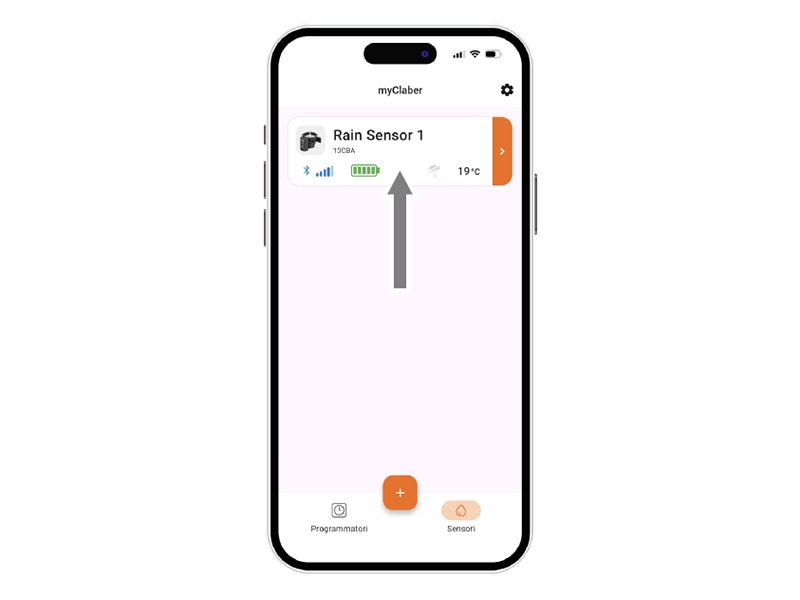

Kartica Rain Sensor BT pojavit će se na glavnoj stranici aplikacije.

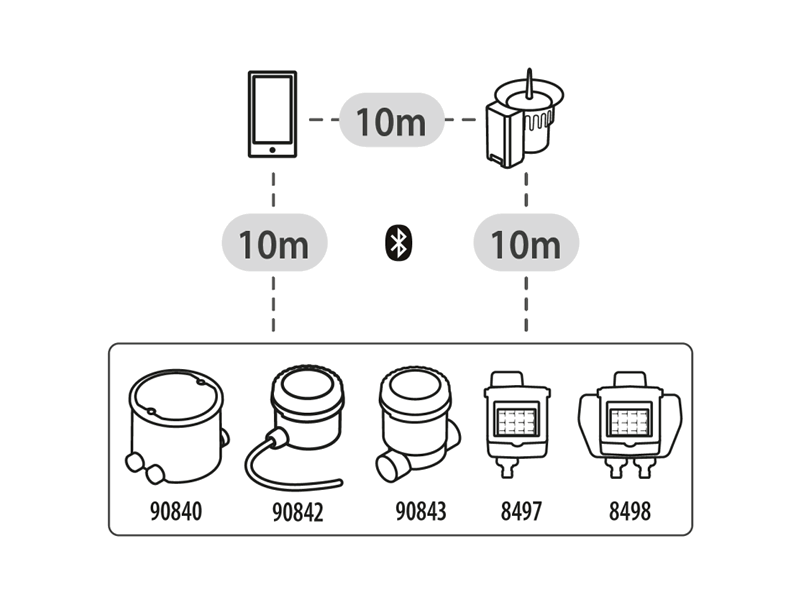

Za instalaciju provjerite omogućuje li odabrano mjesto komunikaciju senzora sa svim uređajima; svaki Rain Sensor može komunicirati s najviše 8 programatora.
Maksimalni domet je 10 m bez prepreka (pogledajte upute za Rain Sensor).
Ako jedan senzor ne pokriva sve programatore, preporučuje se instalirati više njih.

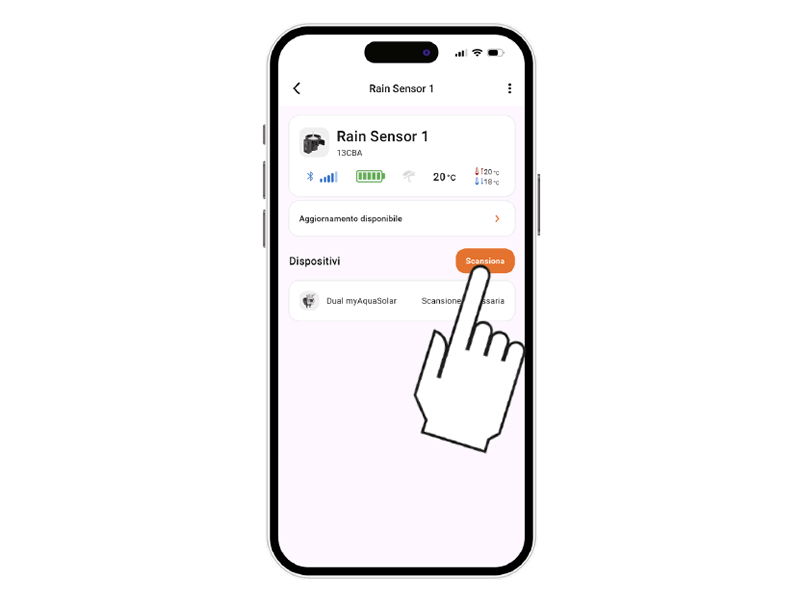

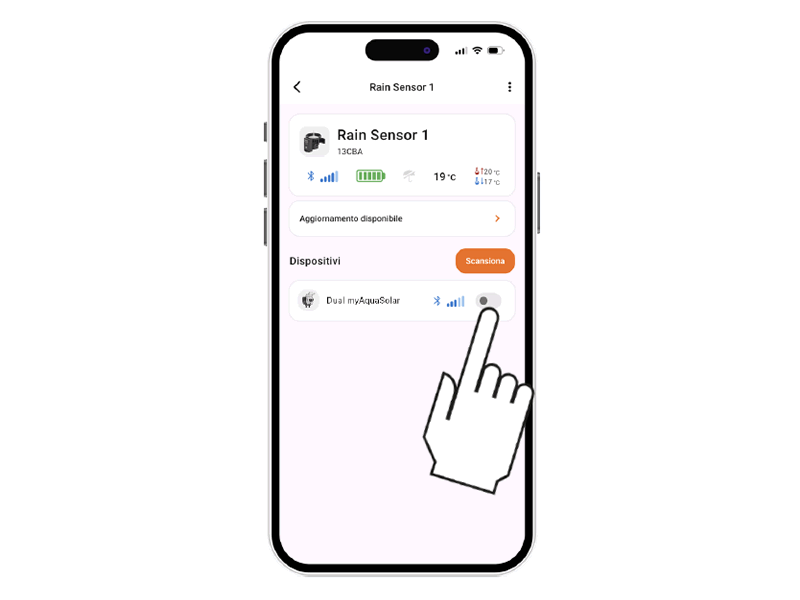

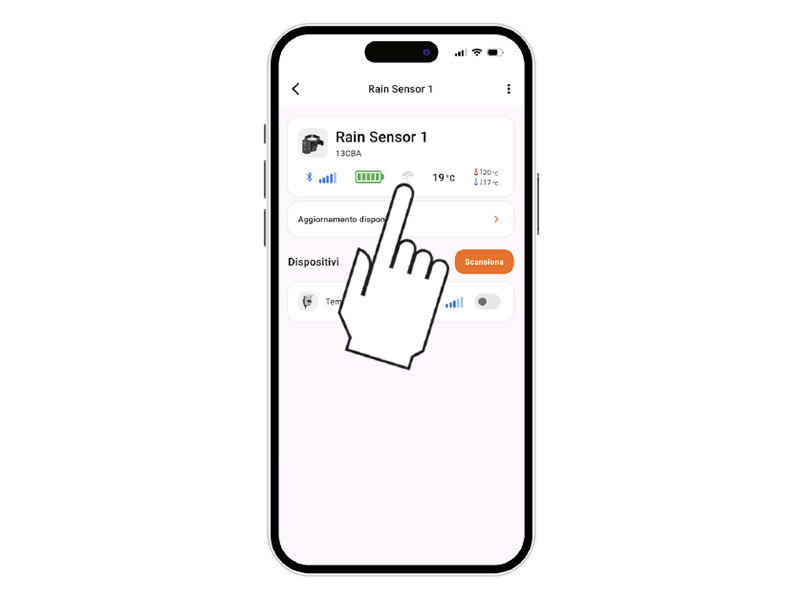

Pokrenite skeniranje za pronalaženje programatora dostupnih u blizini Rain Sensora.
Provjerite je li kvaliteta Bluetooth® signala dovoljna (min. 2 crtice).
Uparite Rain Sensor s jednim ili više programatora instaliranih u aplikaciji.

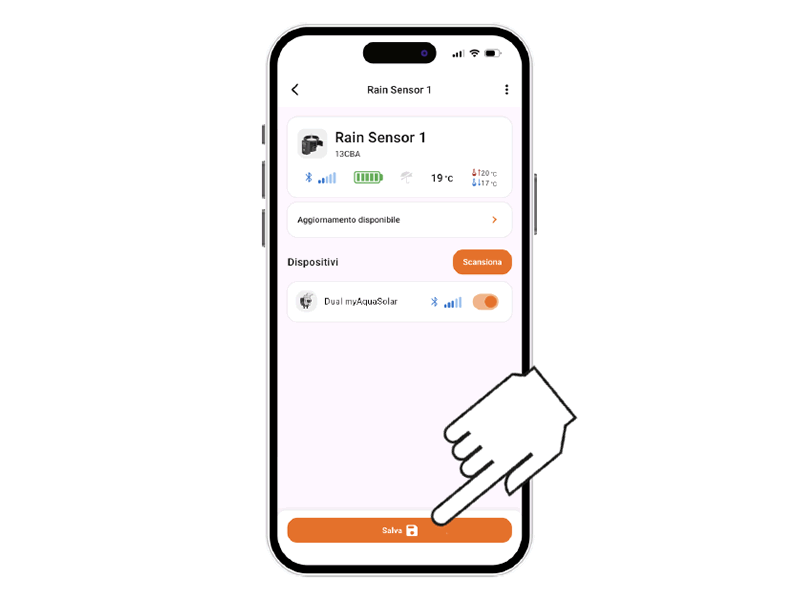

Nakon uparivanja programatora potrebno je spremiti promjene.

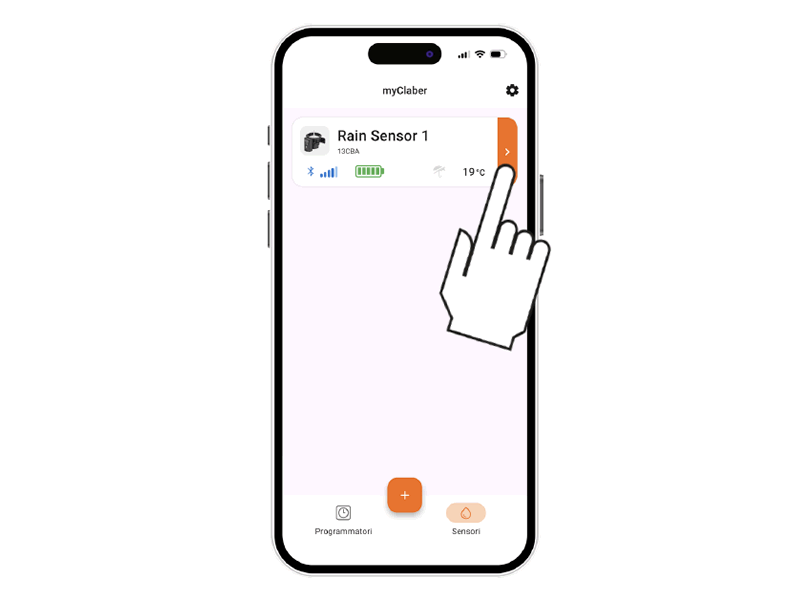

Status senzora kiše može se vidjeti odabirom kartice programatora u aplikaciji.
Status se prikazuje na gornjoj traci putem ikone kišobrana.
Senzor šalje stanje programatoru svakih minut.

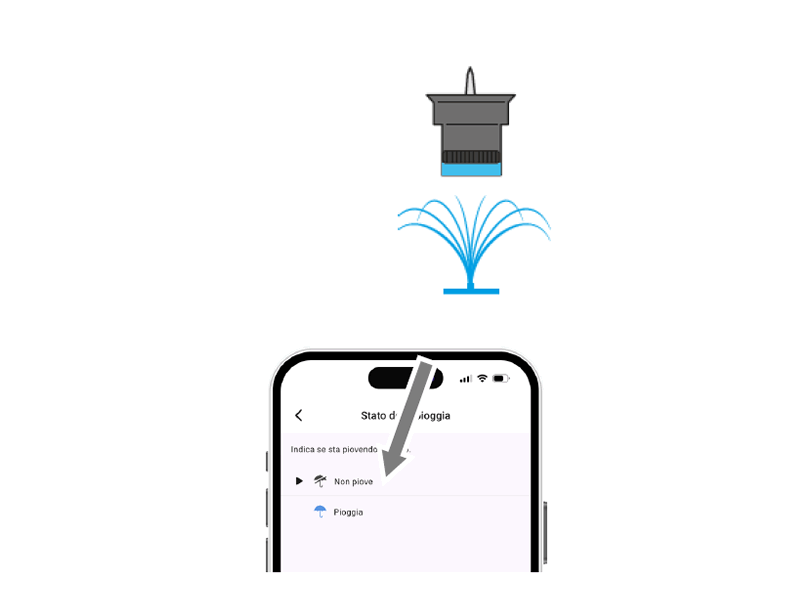

Sivi simbol kišobrana znači da je senzor prazan i da će se automatsko navodnjavanje odvijati prema programu.

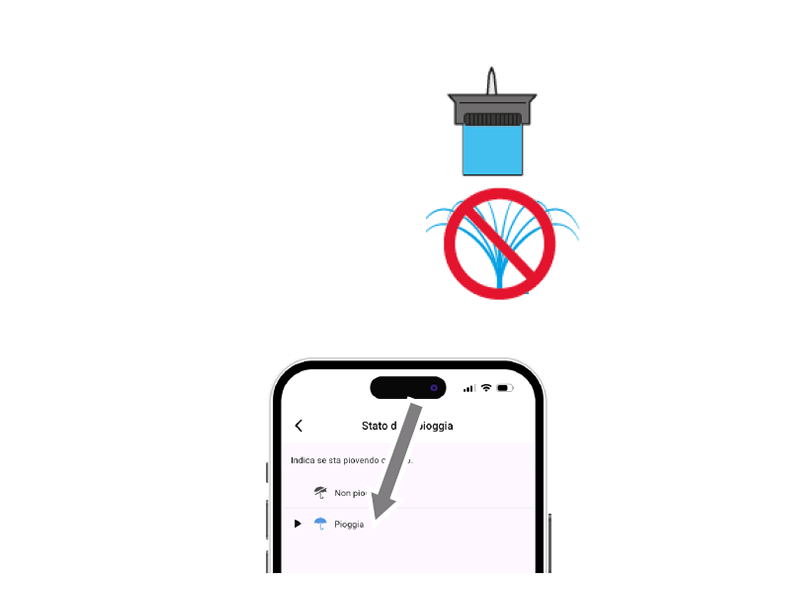

Plavi simbol kišobrana znači da je senzor pun (najmanje 5 mm/m² oborine) i šalje signal zaustavljanja programatorima povezanima putem myClaber aplikacije.
Kad voda ispari, Rain Sensor šalje signal za nastavak navodnjavanja.
