Модуль управления с правильно затянутой крышкой полностью герметичен и работает даже при постоянном погружении в воду на глубину до одного метра (IP68).

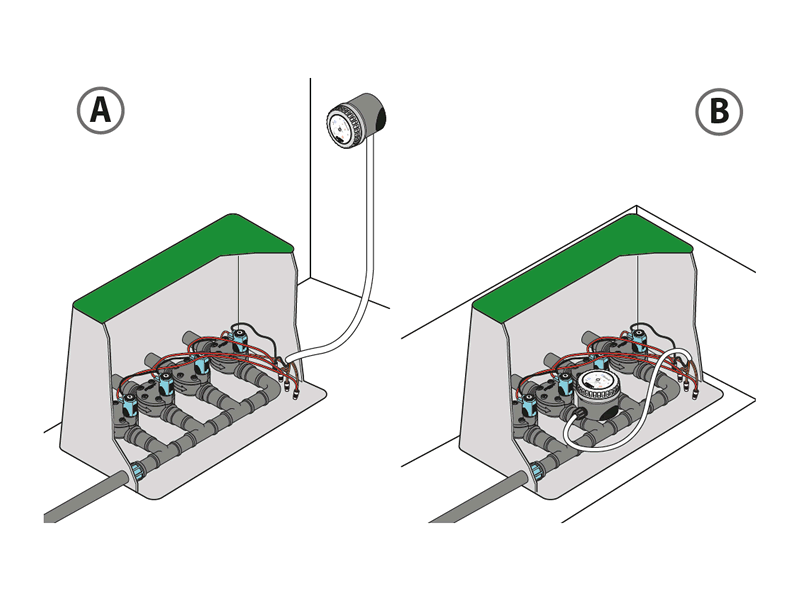

Он может быть установлен внутри или снаружи боксов и управляет до 4 бистабильными клапанами (код 90812, 90813).
Максимальная дистанция устойчивого сигнала Bluetooth® — 10 м (если модуль установлен снаружи или в стандартном пластиковом боксе).
При установке в бетонных или металлических боксах дальность сигнала может уменьшиться.

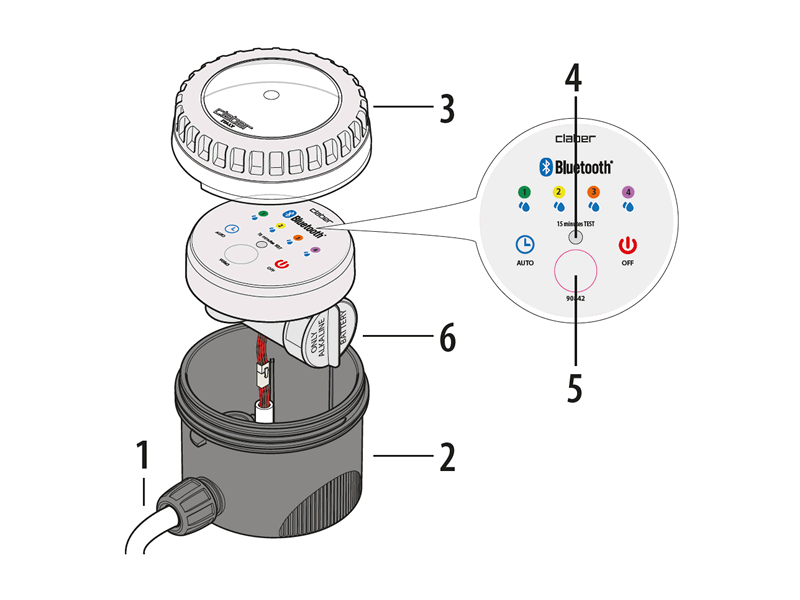

1) Соединительный кабель
2) Корпус
3) Крышка
4) СИНЯЯ LED — автоматический полив активен, ЗЕЛЁНАЯ/ЖЁЛТАЯ/ОРАНЖЕВАЯ/ФИОЛЕТОВАЯ — полив выполняется, КРАСНАЯ — автоматический полив неактивен
5) Кнопка выбора функции
6) Отсек для батарей

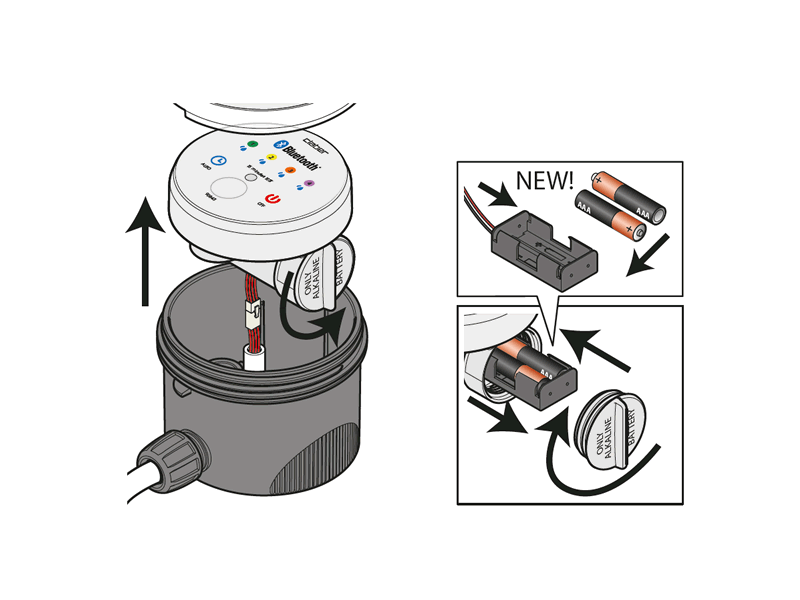

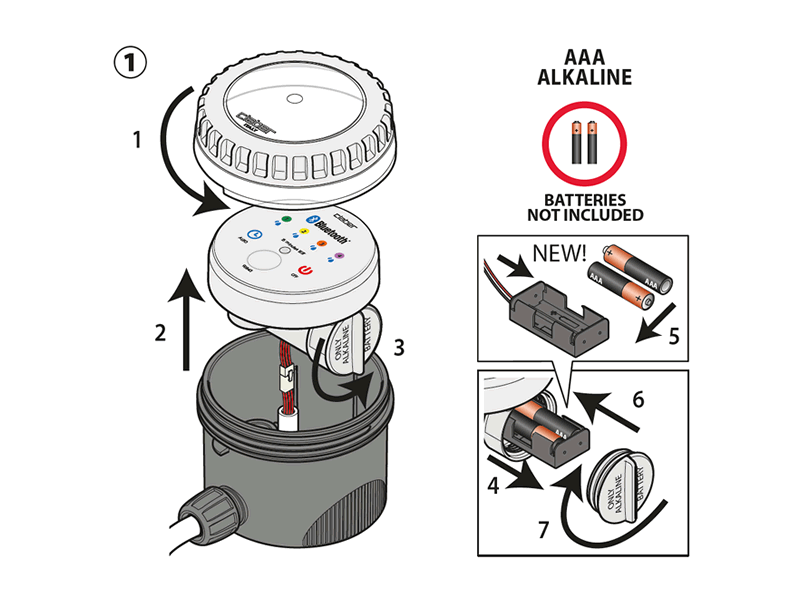

Вставьте батарейку, следуя схеме ①.
При подключении соблюдайте полярность. Используйте только новые щелочные батарейки AAA 1,5В типа LR3, нерекомендуемые к перезарядке, фирменные, со сроком годности более года.
Для утилизации использованных батареек используйте специальные контейнеры.

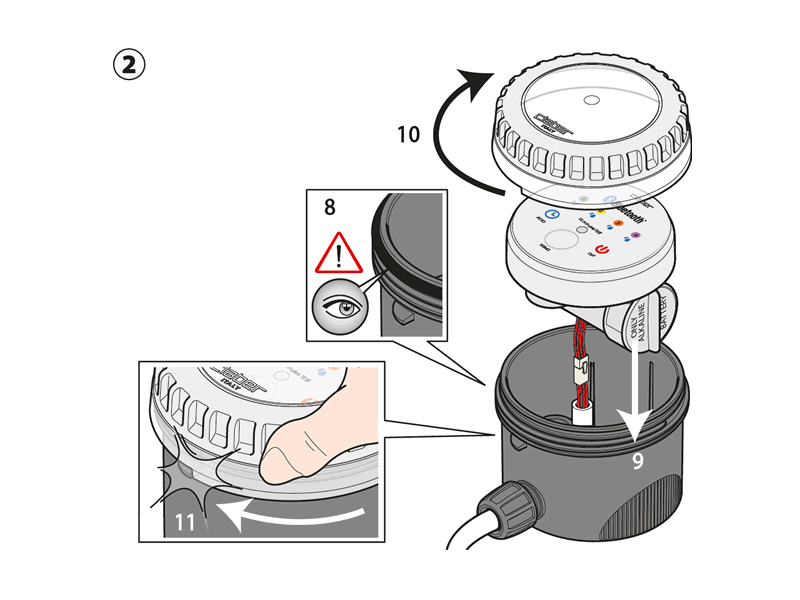

Чтобы обеспечить герметичность (IP68), полностью закрутите прозрачную крышку до упора, убедившись, что уплотнительное кольцо правильно установлено ②.

Программатор управляется исключительно смартфоном через приложение myClaber по Bluetooth®.
Требуется установленное приложение.
Доступно в Google Play® и App Store®.

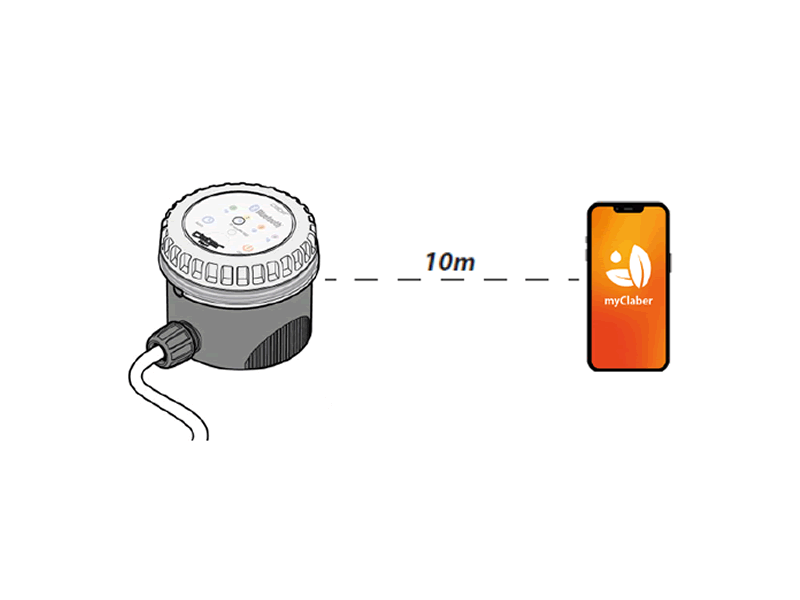

Во время связи оставайтесь в пределах 10 м.

Откройте приложение; требуется включённый Bluetooth®.

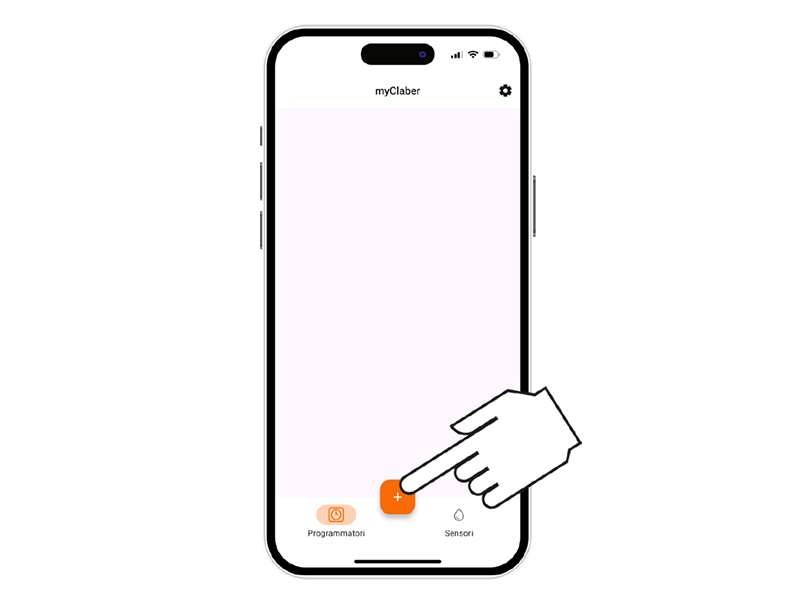

Нажмите « + » на главном экране.

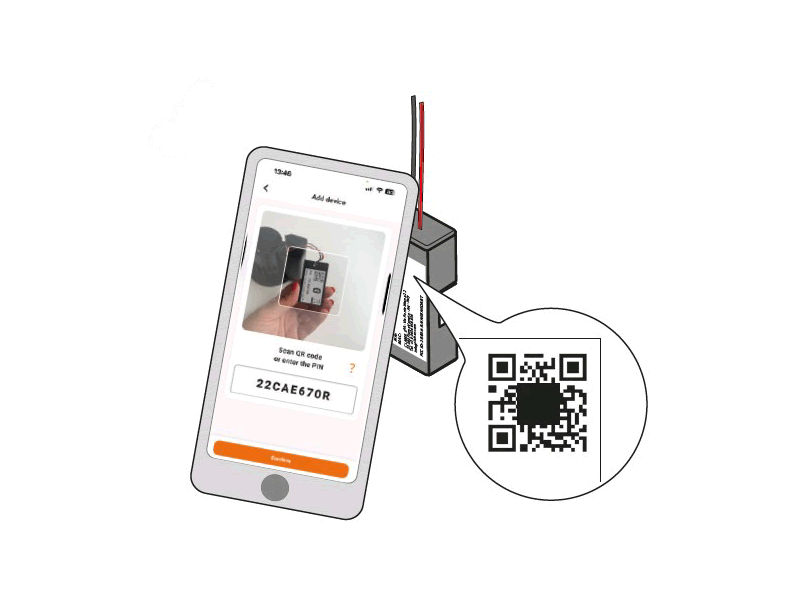

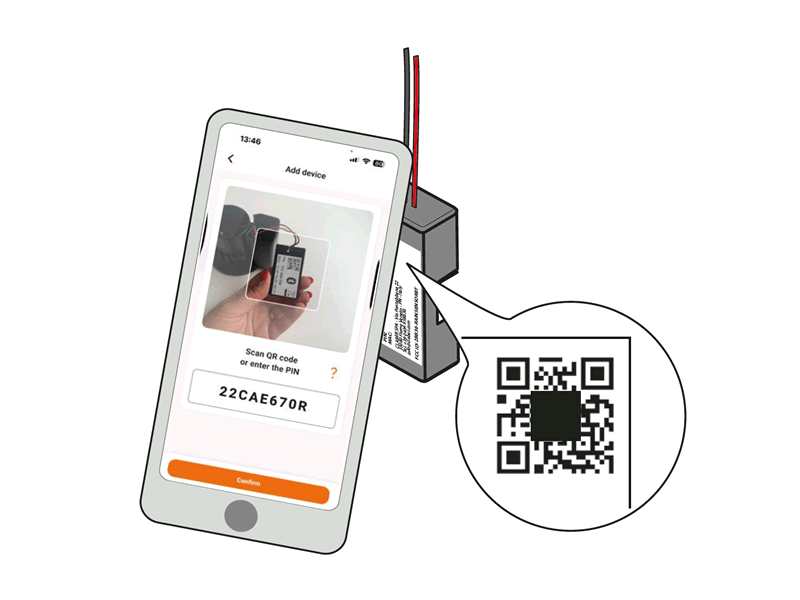

Введите PIN или сканируйте QR-код.
Информация — на задней части батарейного блока.

Откройте снова; Bluetooth® должен быть включён.

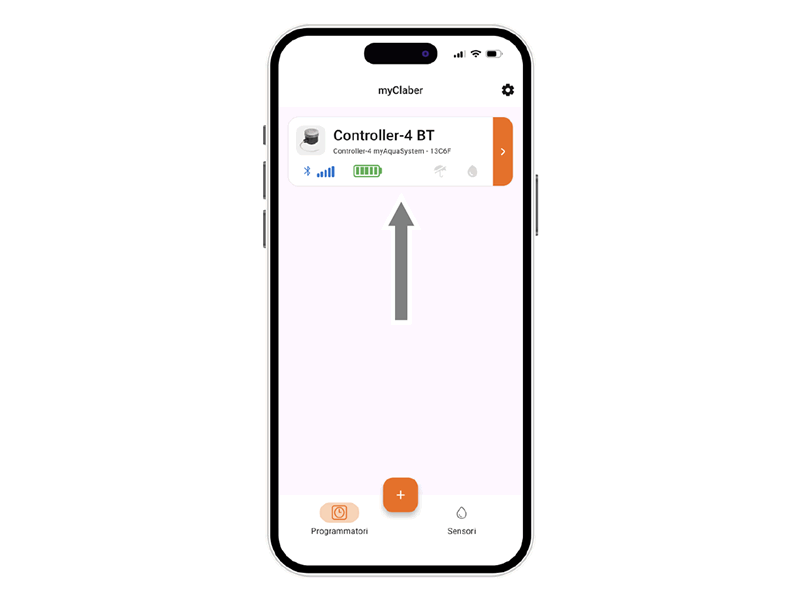

Появится на главной странице.
До 8 программаторов и 8 датчиков.

Можно подключить программатор к Rain Sensor BT (код 90844).
Датчик автоматически приостанавливает запуск полива при дожде.
Следуйте установке датчика здесь#.

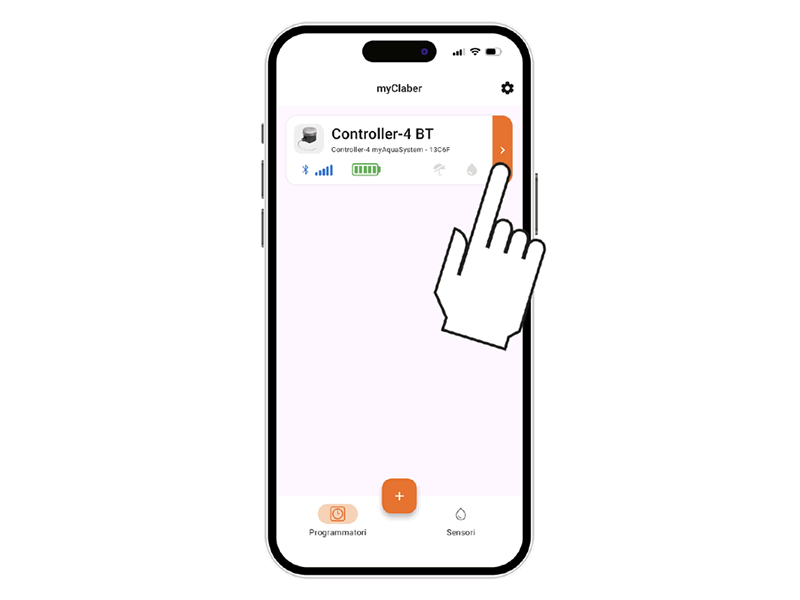

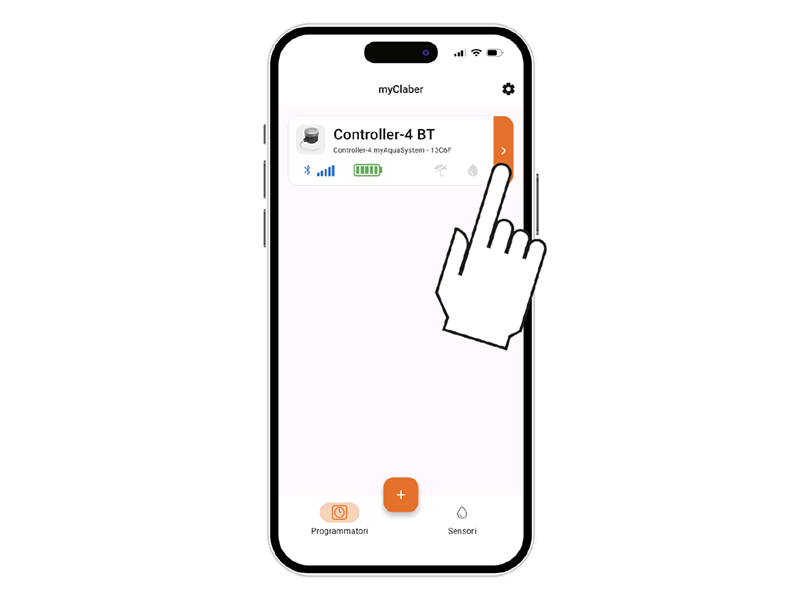

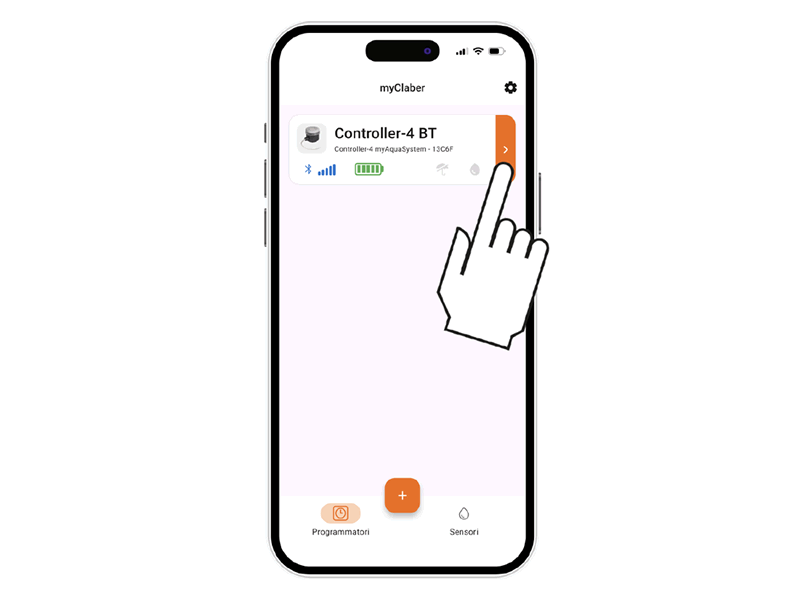

Чтобы проверить состояние программатора, выберите его карточку в приложении.

В верхней панели отображается информация о его состоянии.

Значки обозначают: сигнал Bluetooth®, уровень заряда, возможный датчик дождя и выполняемый полив.
Чтобы узнать значение значка, выберите его — появится объясняющая страница.

Выбрав карточку программатора, можно увидеть информацию о его состоянии в верхней панели.

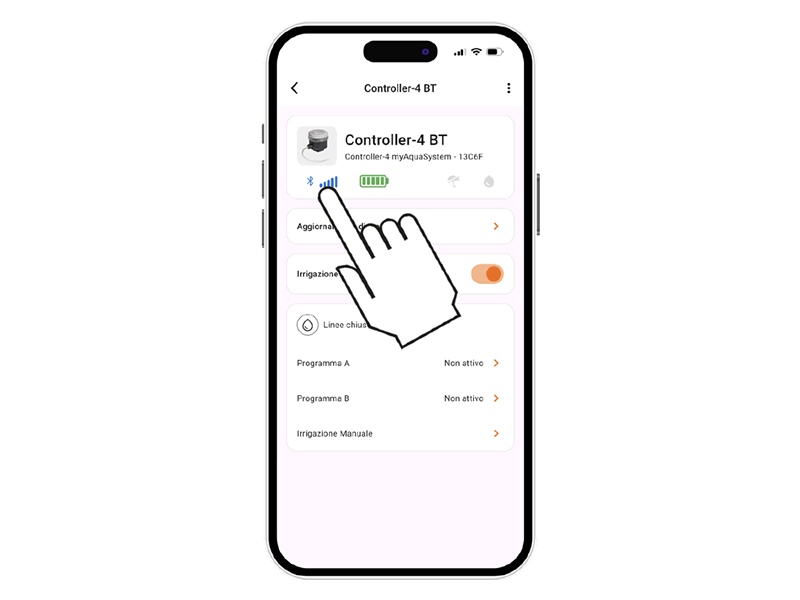

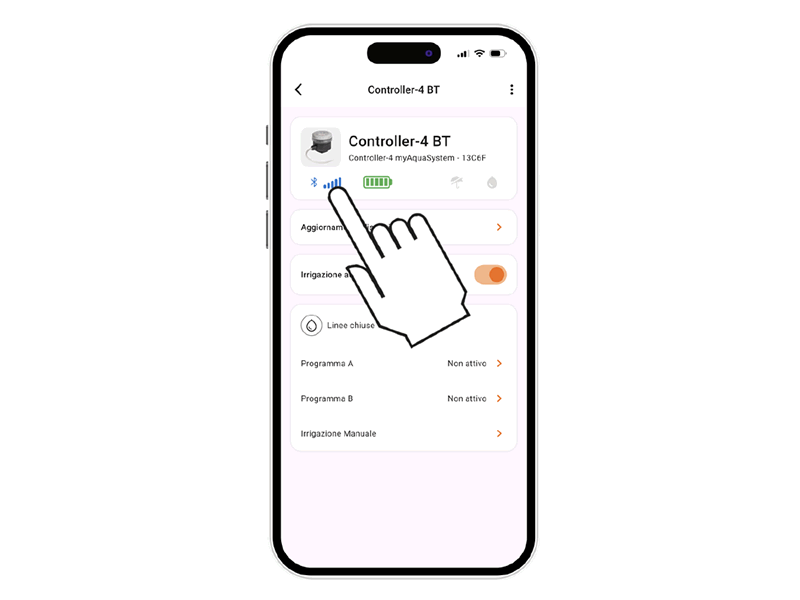

Значок сигнала Bluetooth® показывает, доступен ли программатор (синий) или нет (серый). В этом случае необходимо подойти ближе со смартфоном.
Для объяснения выберите значок.

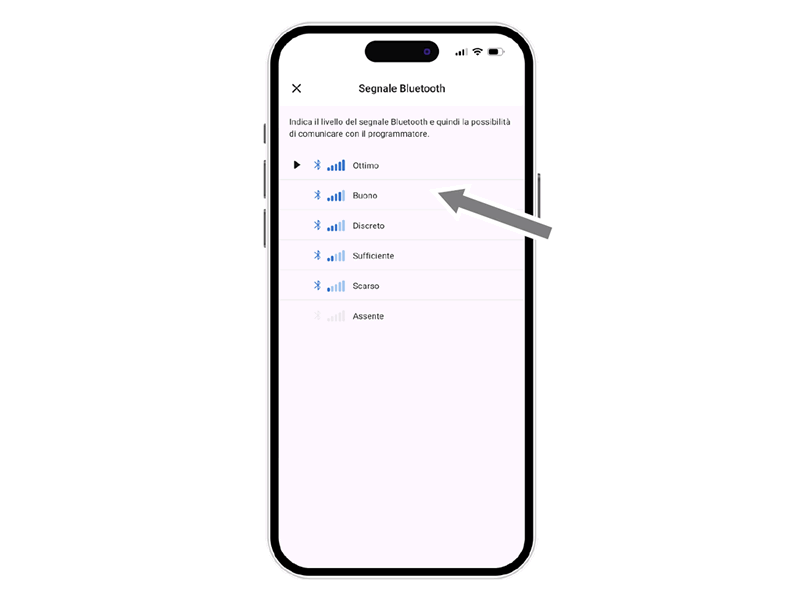

Качество сигнала Bluetooth®.

Если программатор недоступен, нужно подойти ближе.
Если проблема сохраняется и PIN вводился вручную вместо QR-кода, он может быть неверным. Удалите программатор и повторите АССОЦИАЦИЮ.

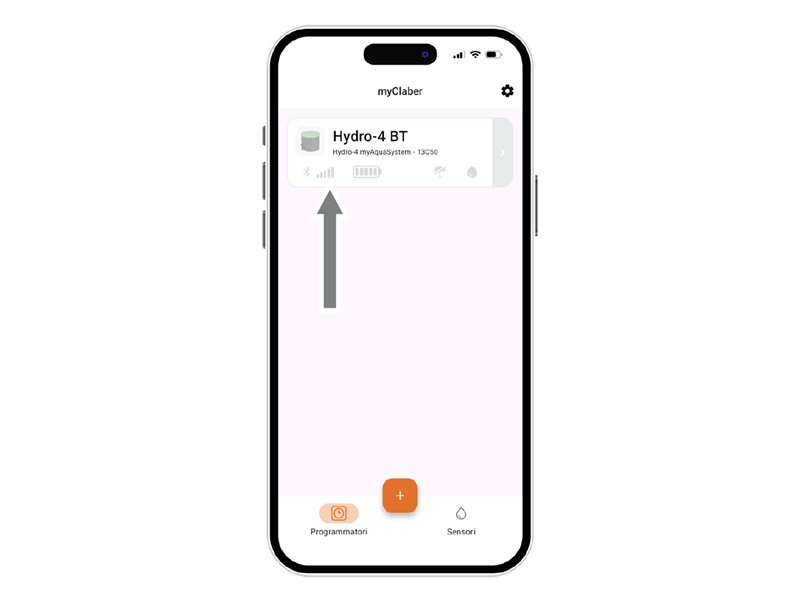

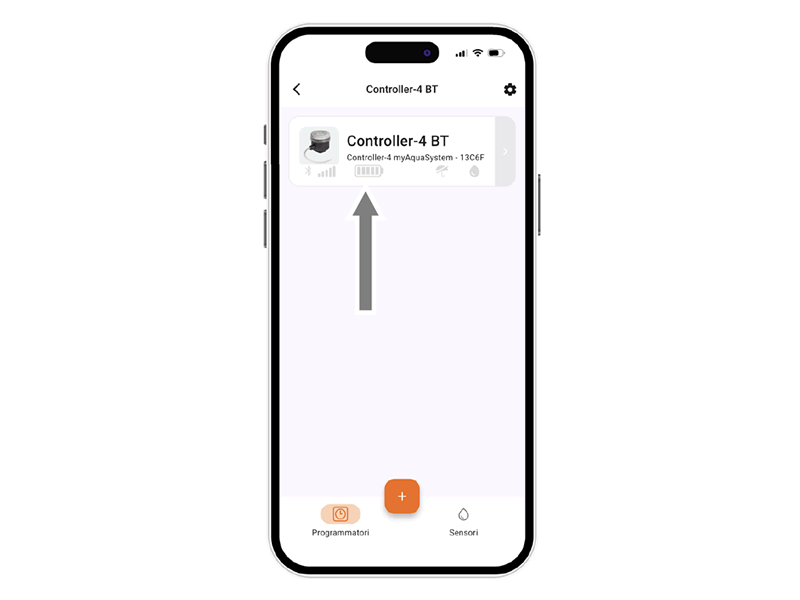

Особенно важно проверять уровень энергии, отображаемый на карточке программатора в приложении.

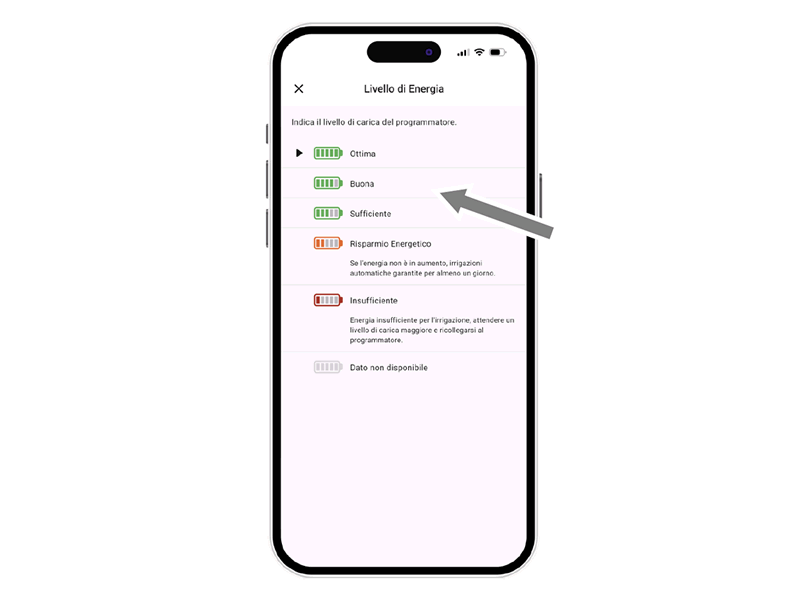

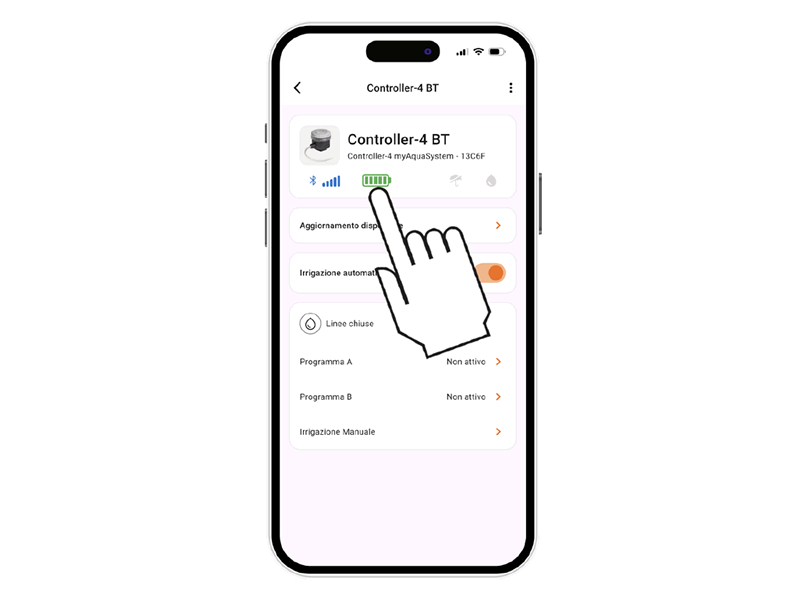

Уровень энергии также отображается в верхней панели после открытия карточки. Выбор значка открывает дополнительную информацию.

При низком уровне энергии заменить батарейки. 5 уровней. Желтый = 1 день работы. Красный = функции отключены, время хранится 16 ч.

Если полностью отключится, после замены батареек может включиться снова. Потеряет дату/время; полив может начаться неожиданно.

Выбрав карточку программатора, можно увидеть состояние в верхней панели.

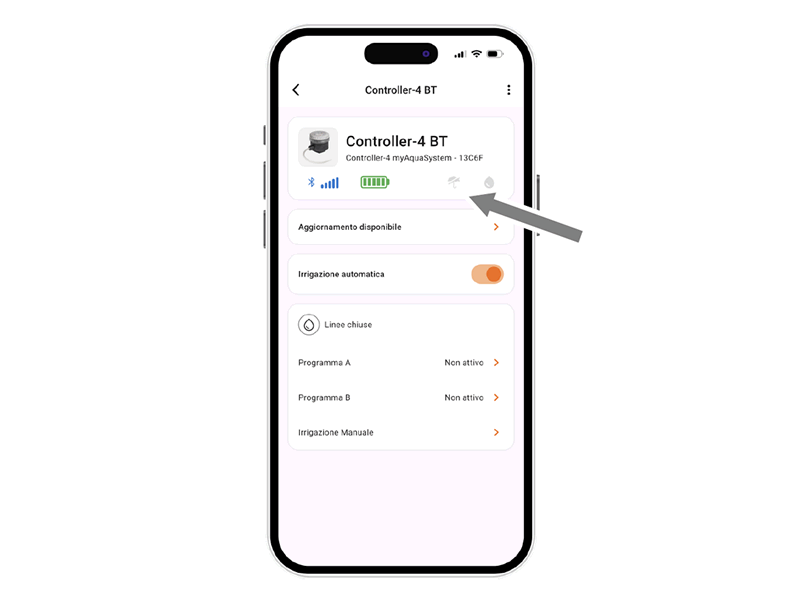

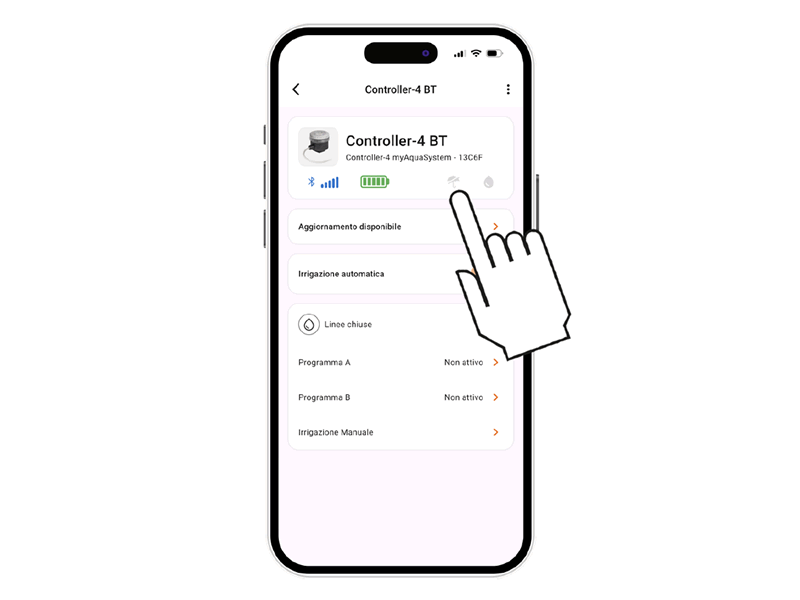

Состояние датчика дождя показывается в верхней панели через значок зонта.
Датчик передает состояние каждую минуту.

Синий зонт означает, что датчик заполнен и автополив не выполняется.
Серый зонт означает пустой датчик и полив идет по программе.

Выбрав карточку программатора, можно увидеть состояние в верхней панели.

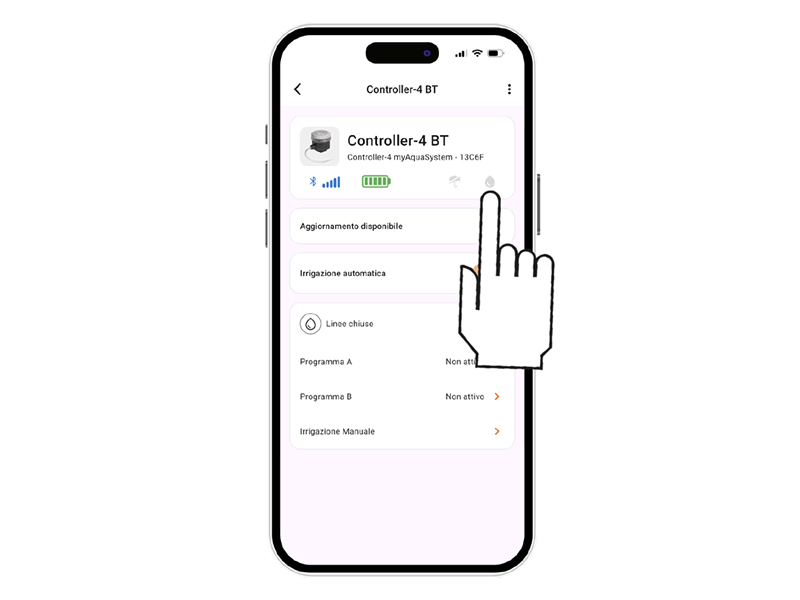

Состояние полива отображается в верхней панели.

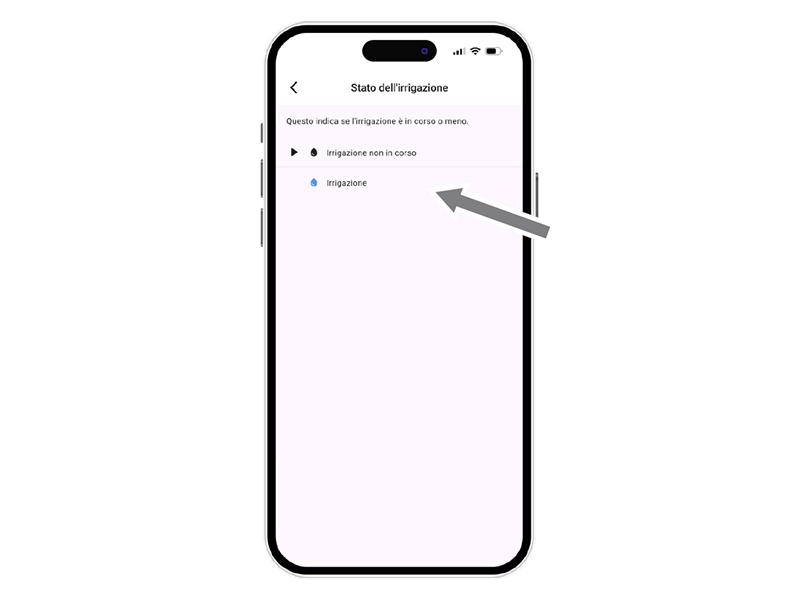

Если полив выполняется — автоматически или вручную — это отображается значком капли: синяя при активном поливе, серая при отсутствии полива.

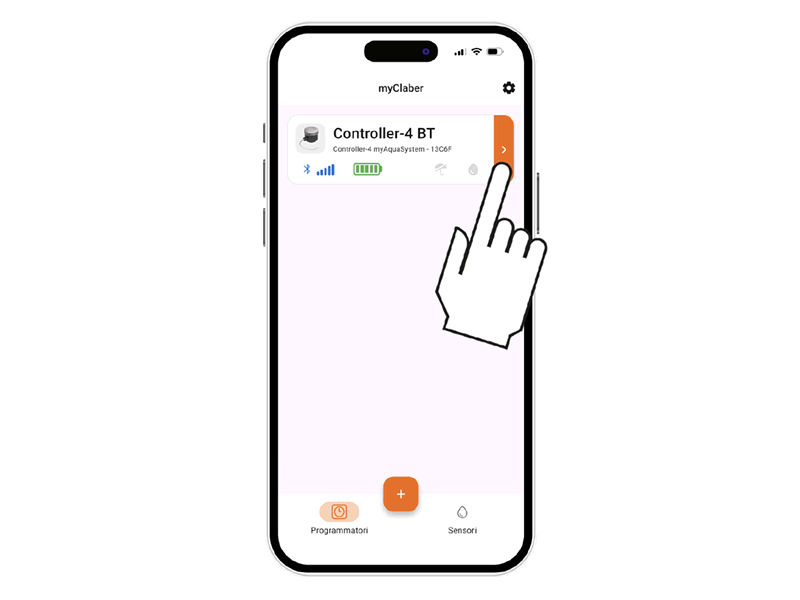

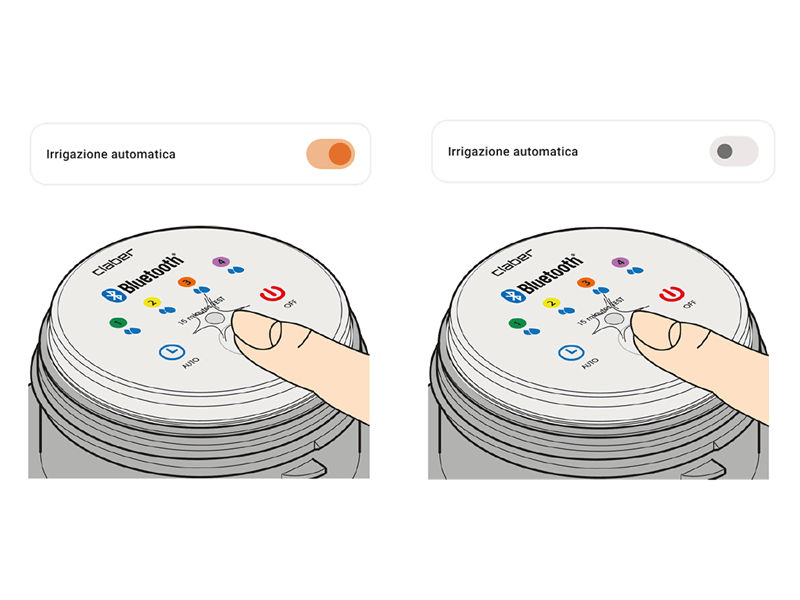

Чтобы включить или выключить автополив, нажмите карточку программатора.

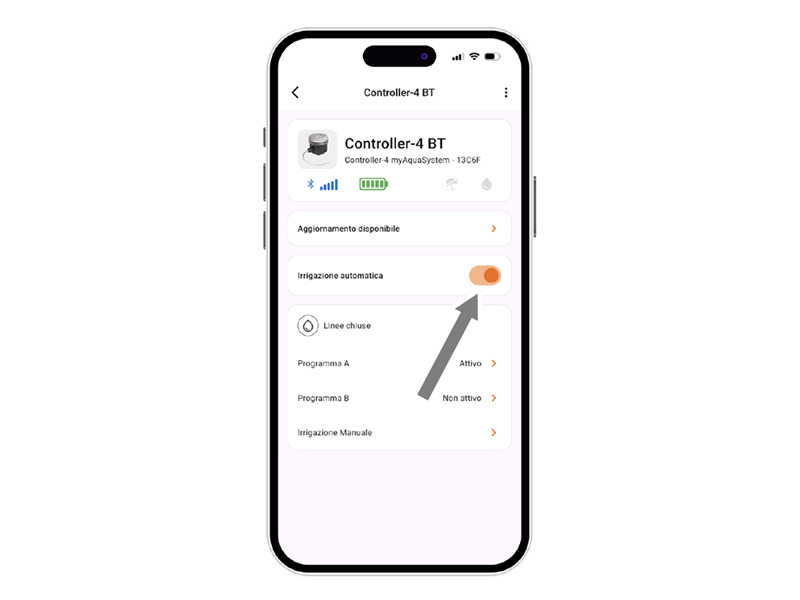

Используйте переключатель Автополива. Если он отключен, появляется красный символ.

Можно также использовать кнопку на программаторе. Одно нажатие показывает состояние.
Синий LED = активно; красный = неактивно.
Двойное нажатие переключает состояние: активно → неактивно или наоборот.

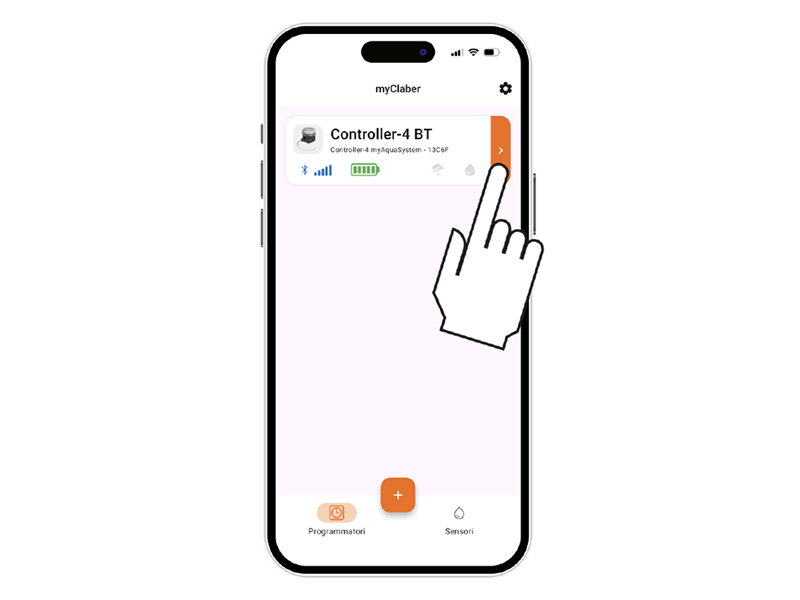

Выбрав карточку программатора, вы можете начать программирование.

Controller4 BT предлагает 2 программы полива, A и B, открывающие линии последовательно или частично. Выберите нужную программу.

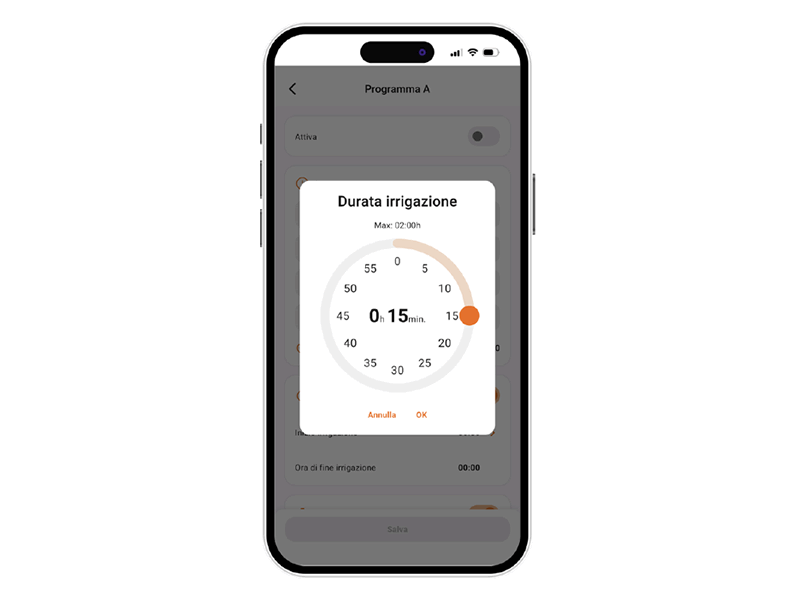

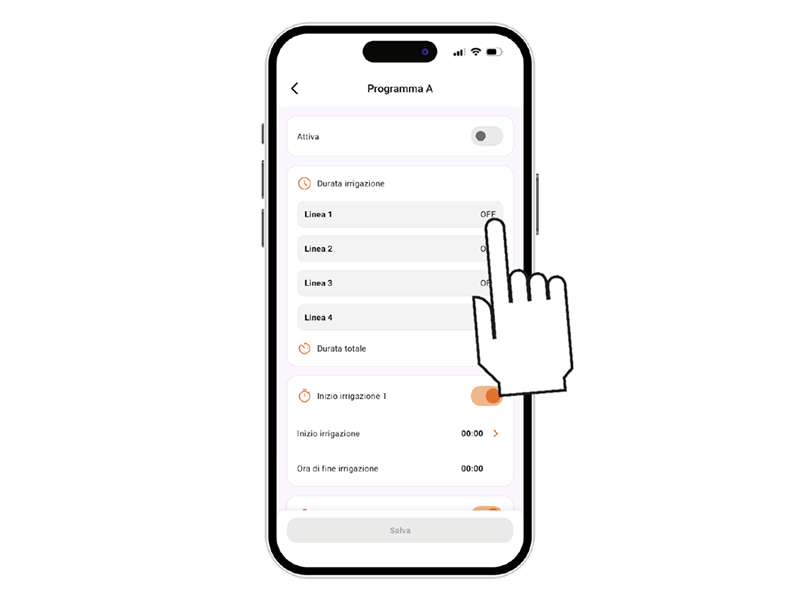

Установите ДЛИТЕЛЬНОСТЬ полива для каждой линии в программах A и B.

Поверните цифры часов и минут до нужного времени и подтвердите.
Длительность может быть от 1 минуты до 2 часов.

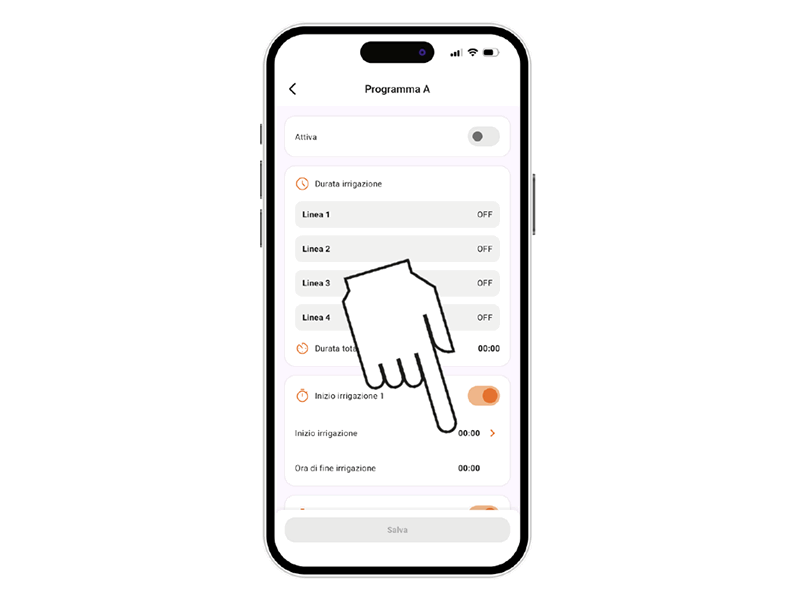

Активируйте время НАЧАЛА полива.
Для каждой программы можно установить до 4 времён запуска в день.
Внимание: программы не могут пересекаться; одновременно может быть открыта только одна клапан.

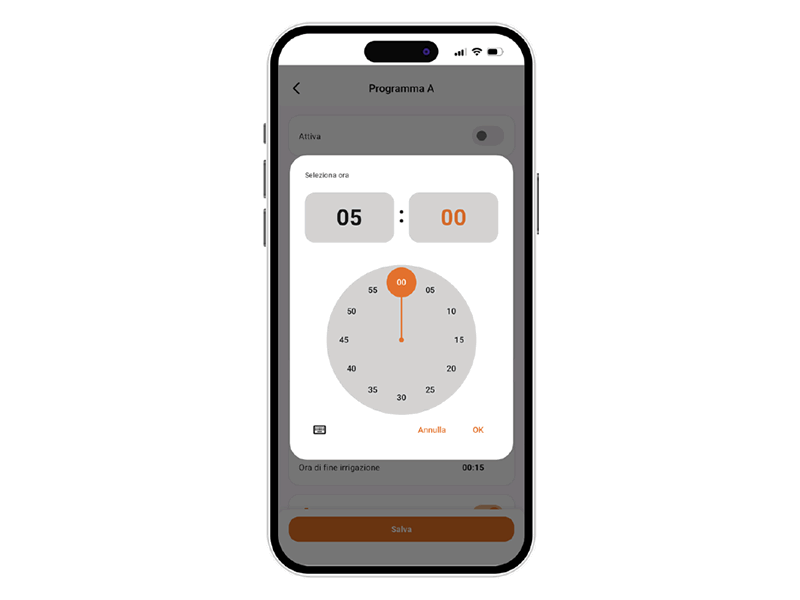

Поверните цифры часов и минут до нужного времени и подтвердите.
Либо введите значения напрямую через символ клавиатуры.

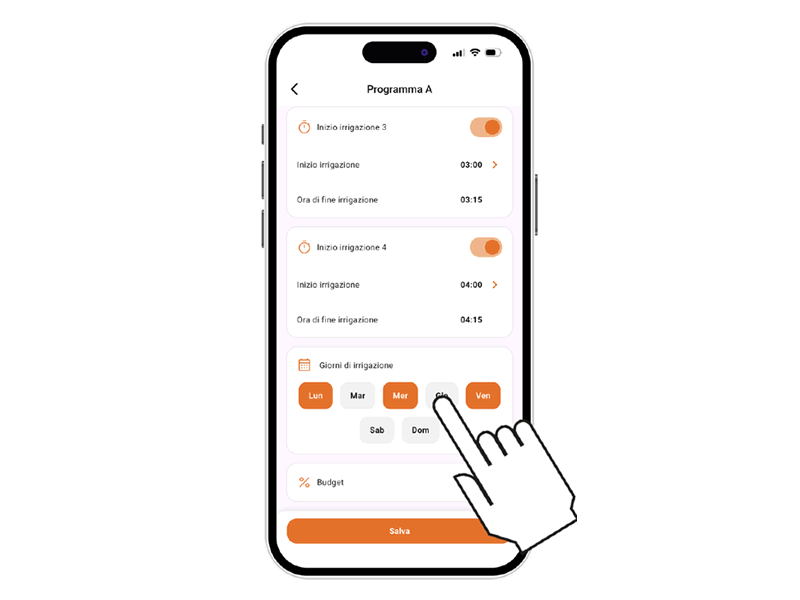

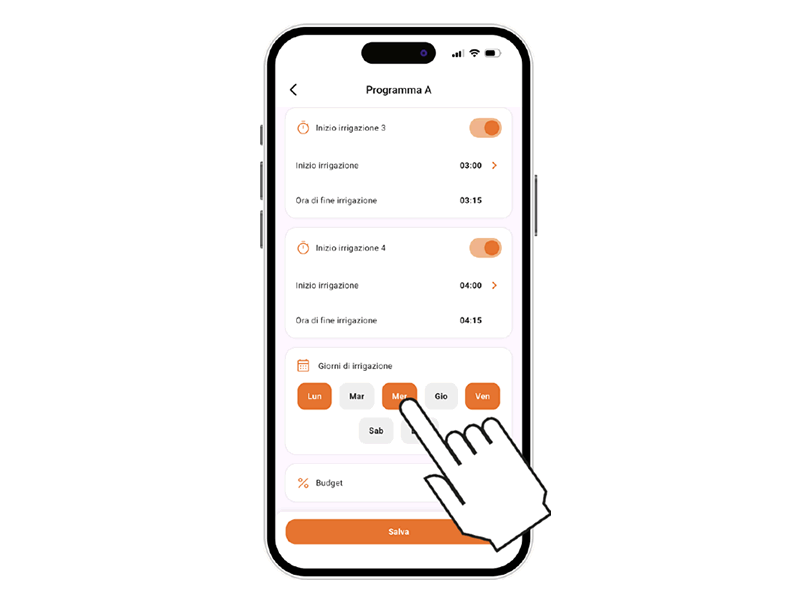

Затем выберите дни недели для полива.
Полив будет выполняться в отмеченные оранжевым дни.

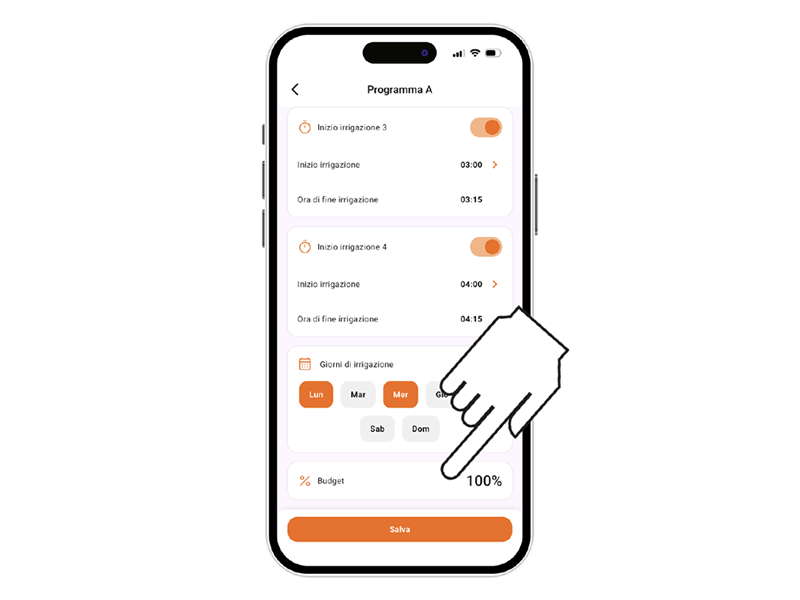

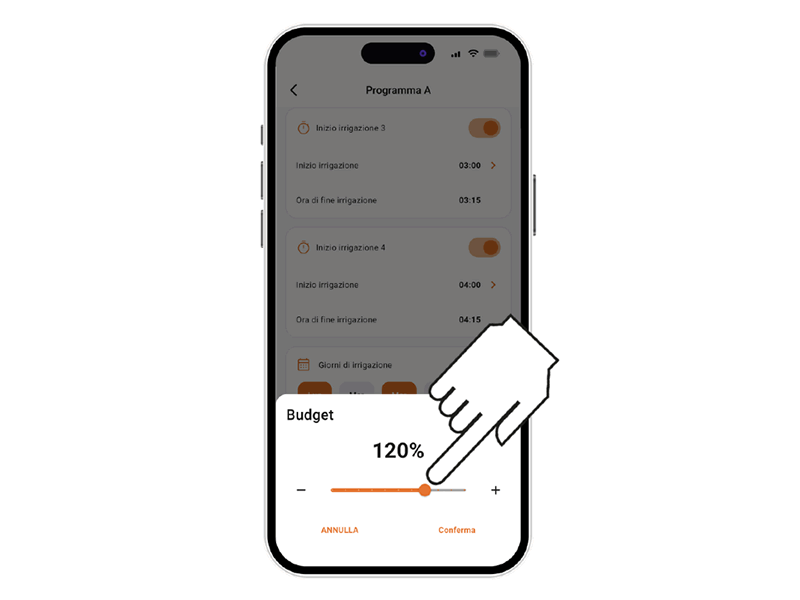

При необходимости можно установить БЮДЖЕТ для увеличения или уменьшения длительностей от –50% до +150%, не изменяя программу.

Перетащите ползунок, чтобы увеличить или уменьшить значение бюджета, либо используйте кнопки «+» или «–», затем подтвердите новое значение.

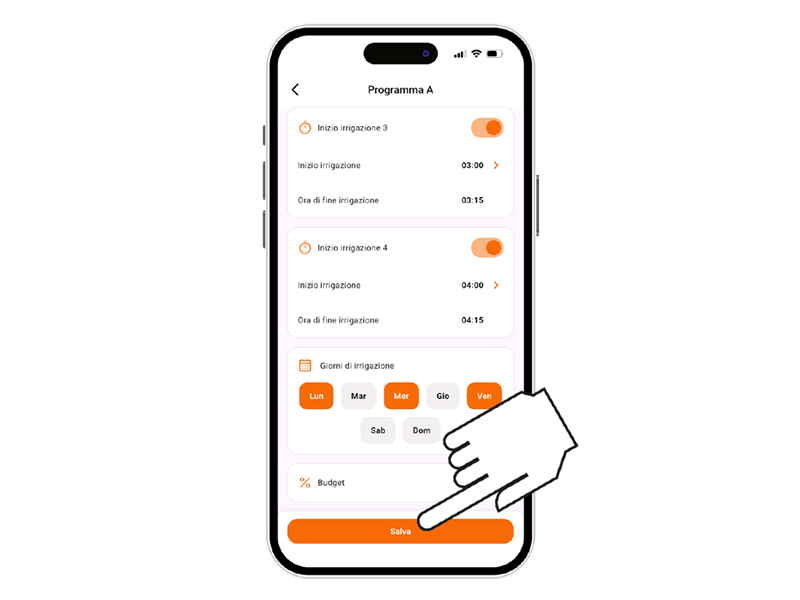

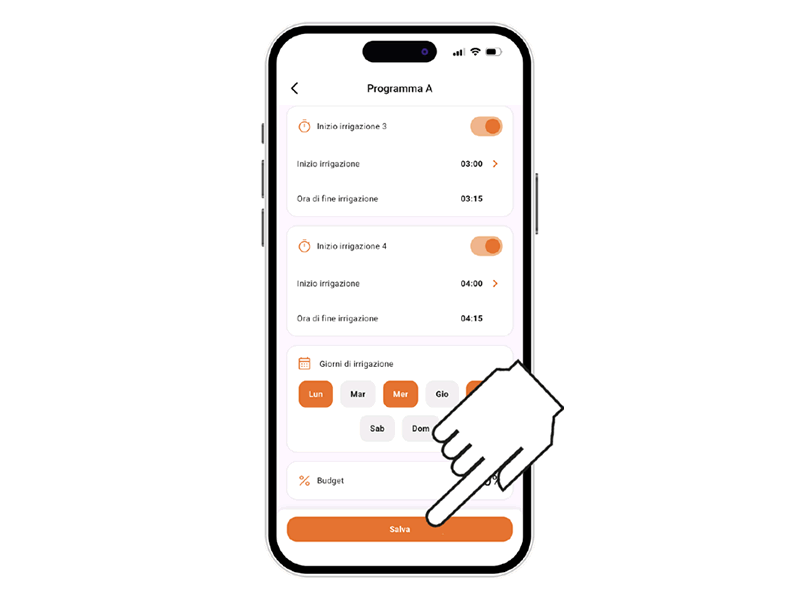

Чтобы подтвердить введённые настройки, нажмите «Сохранить».
Внимание: программы не могут пересекаться; одновременно может быть открыта только одна клапан.

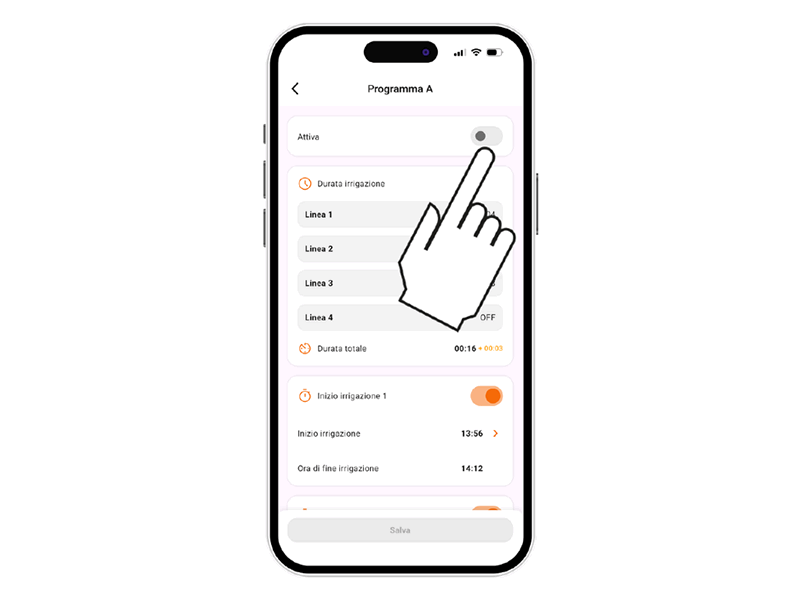

Чтобы программа стала активной сразу, убедитесь, что переключатель программы установлен в положение АКТИВНО.

Чтобы запрограммированный полив выполнялся, убедитесь, что и переключатель автополива установлен на АКТИВНО.

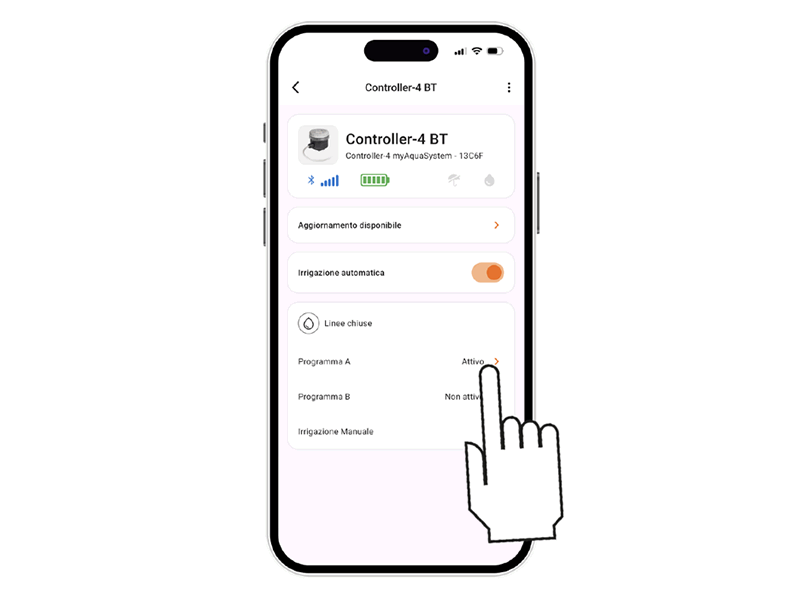

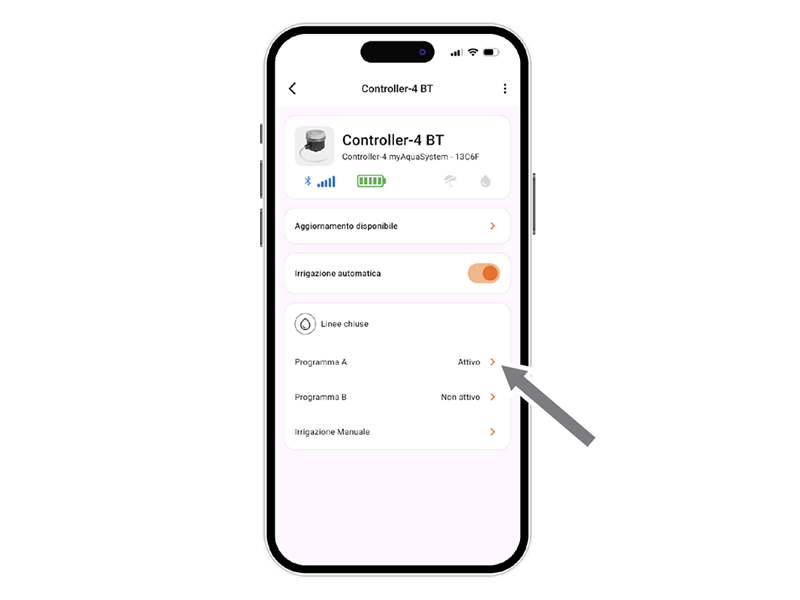

На странице программатора выберите программу, которую хотите изменить.

Измените необходимые настройки.

Чтобы применить изменения, нажмите «Сохранить».

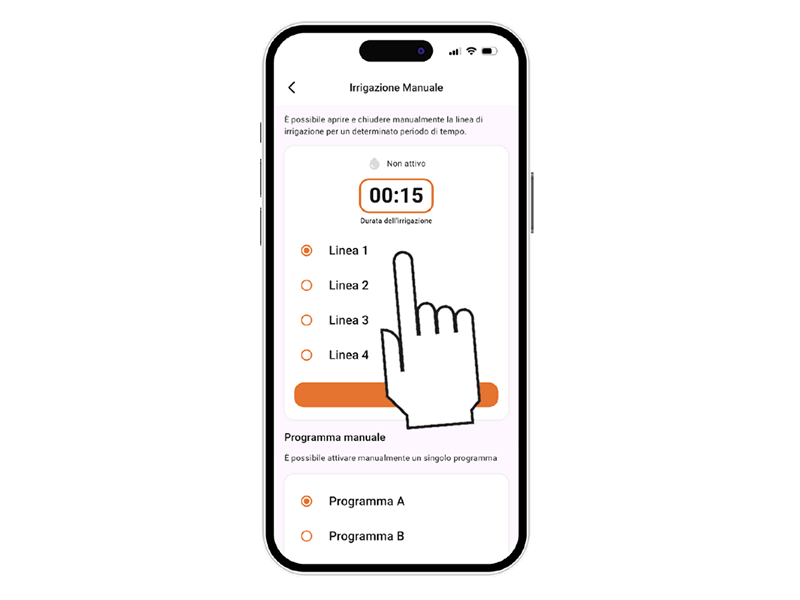

Возможно вручную открывать и закрывать линии полива на заданный период.
Нажмите карточку программатора.

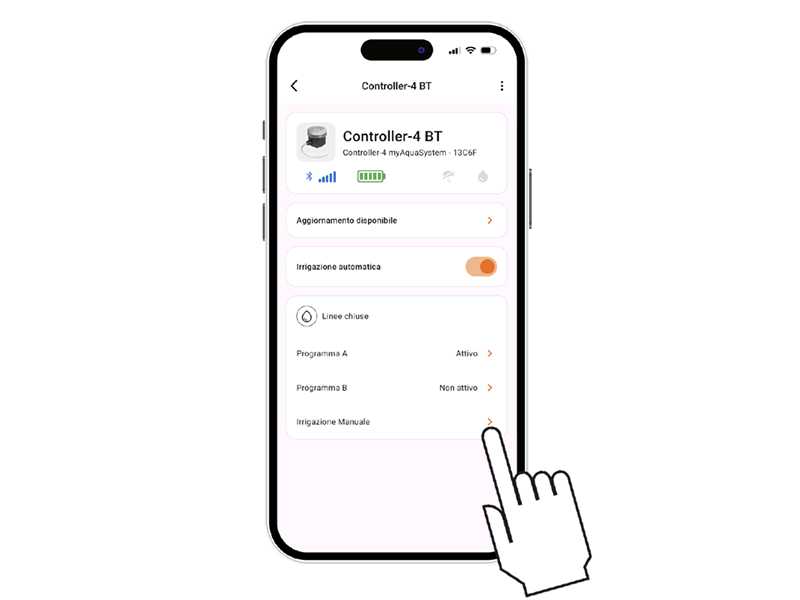

Выберите опцию «Ручной полив».

Выберите линию и установите продолжительность, нажав поле часы/минуты.

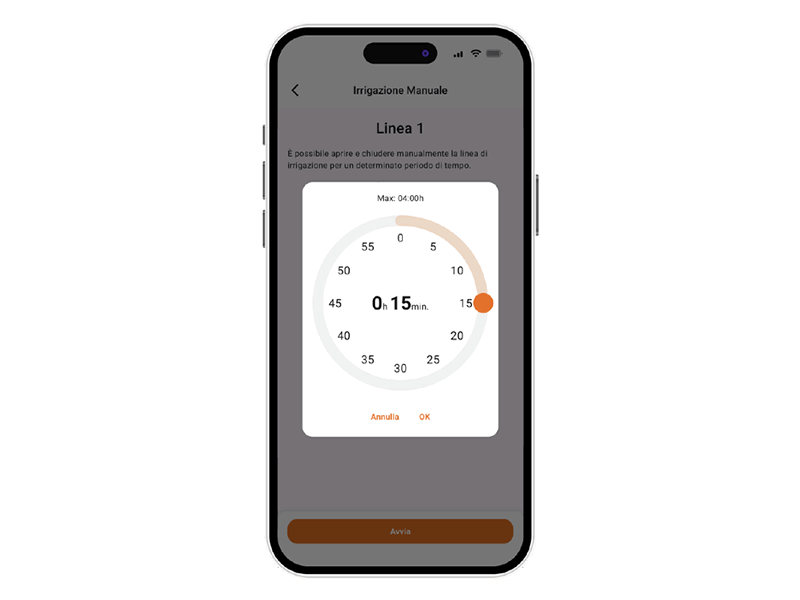

Поверните минуты до достижения нужной длительности и подтвердите. Полив можно установить от 1 минуты до 4 часов.

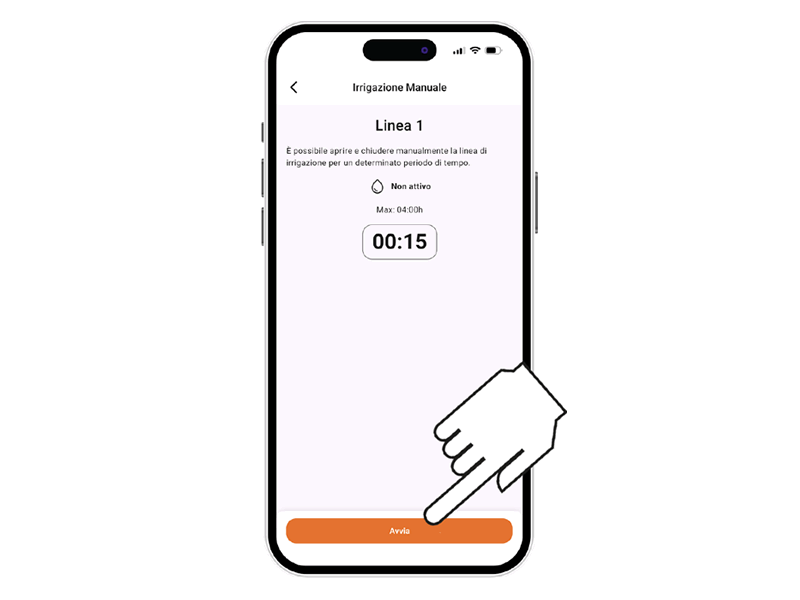

Чтобы начать полив, нажмите СТАРТ.

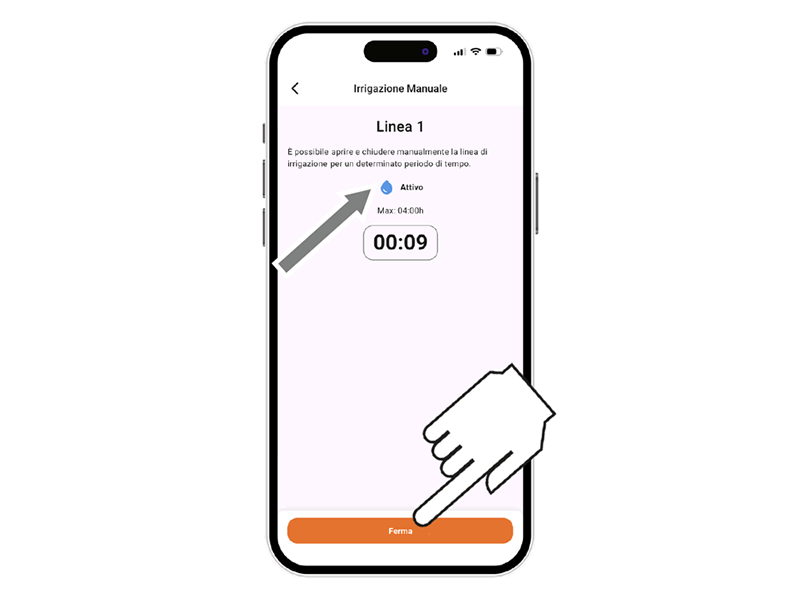

Ручной полив можно остановить нажатием СТОП.
После завершения ручного полива устройство возвращается в автоматический режим. Автоматический полив во время ручного не запустится.

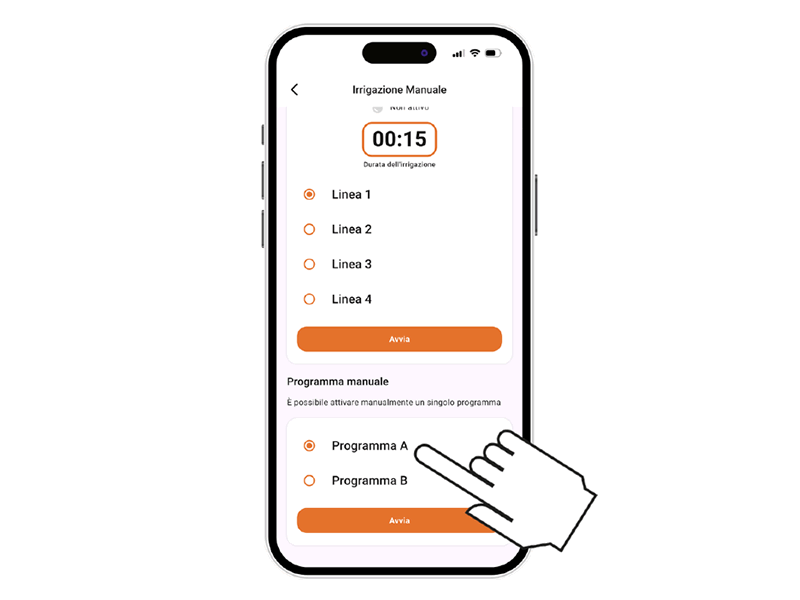

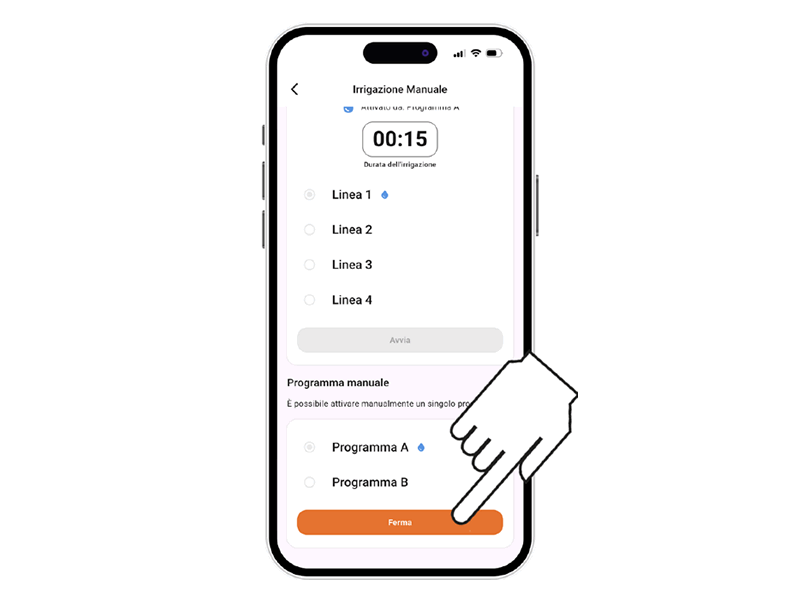

Можно вручную запустить отдельную программу. Эта функция запускает весь цикл программы, открывая клапаны по установленной последовательности.

Ручной полив можно остановить до завершения цикла, нажав СТОП.

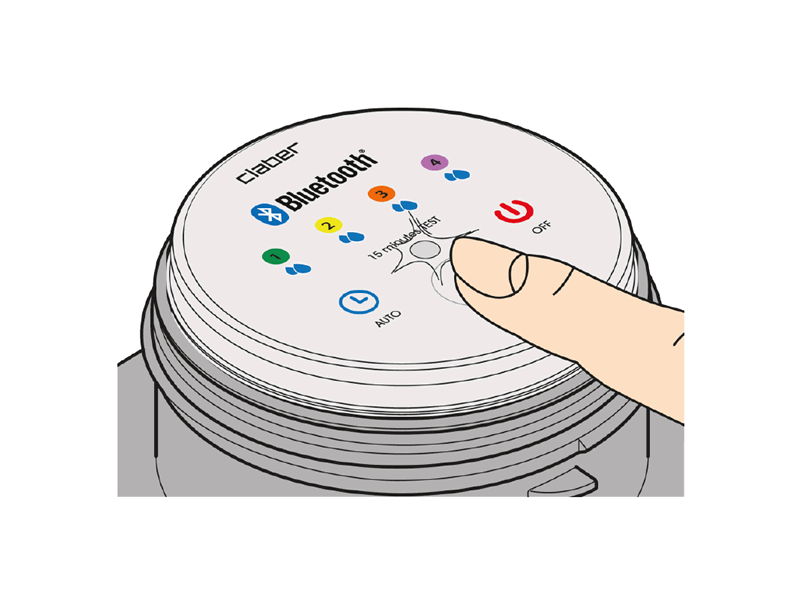

Чтобы включить ручной полив с программатора, нажмите несколько раз кнопку Controller4 BT, пока индикатор не начнёт мигать цветом нужной линии: линия 1 ЗЕЛЁНЫЙ, линия 2 ЖЁЛТЫЙ, линия 3 ОРАНЖЕВЫЙ, линия 4 ФИОЛЕТОВЫЙ.
Запустится 15-минутный ручной полив выбранной линии.

Чтобы остановить до завершения, нажмите кнопку снова.
После окончания ручного полива устройство возвращается в автоматический режим. Автоматический полив не запустится.

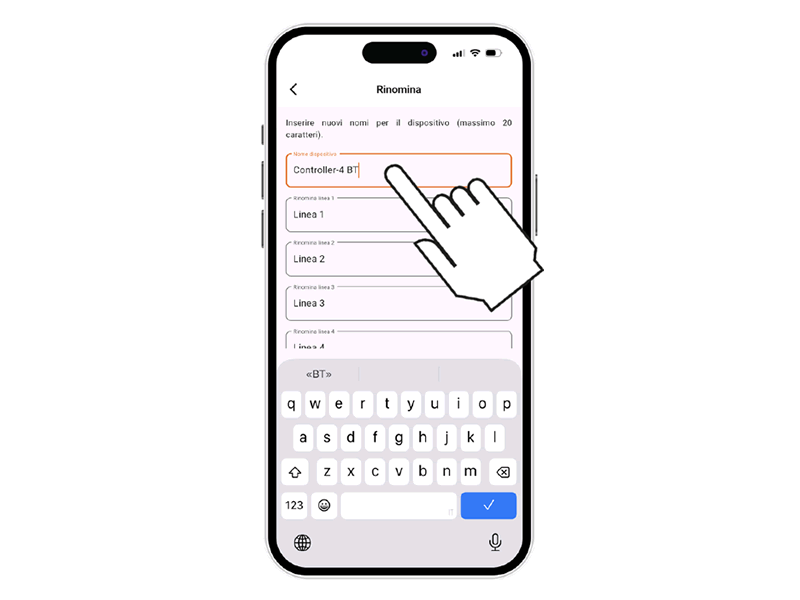

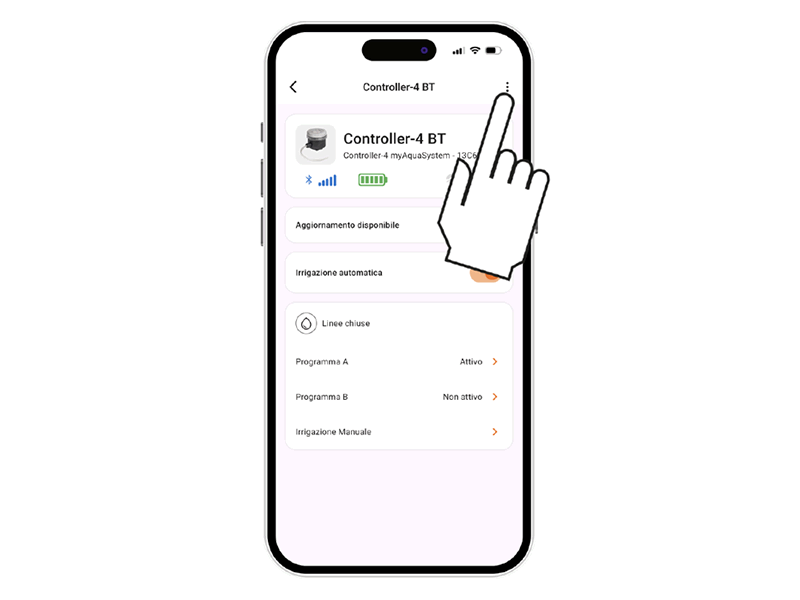

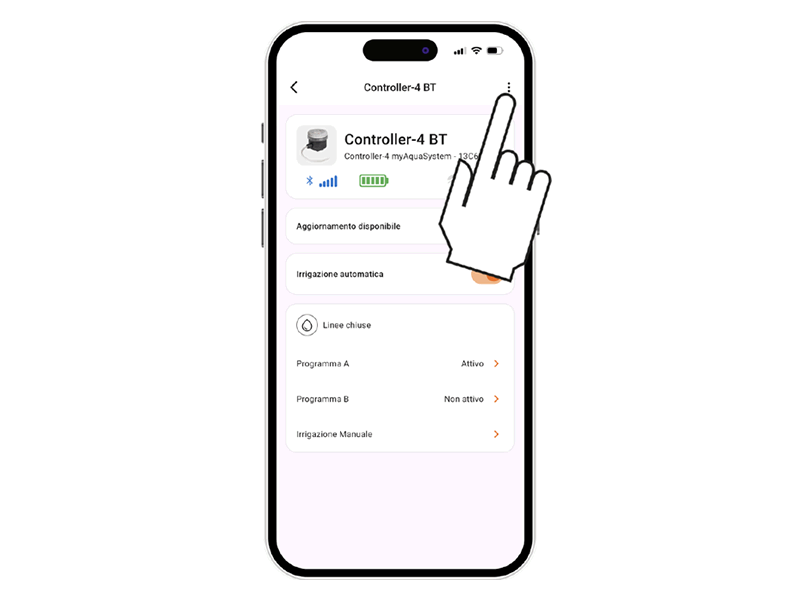

В приложении myClaber можно назначить имя программатору или его линиям полива.

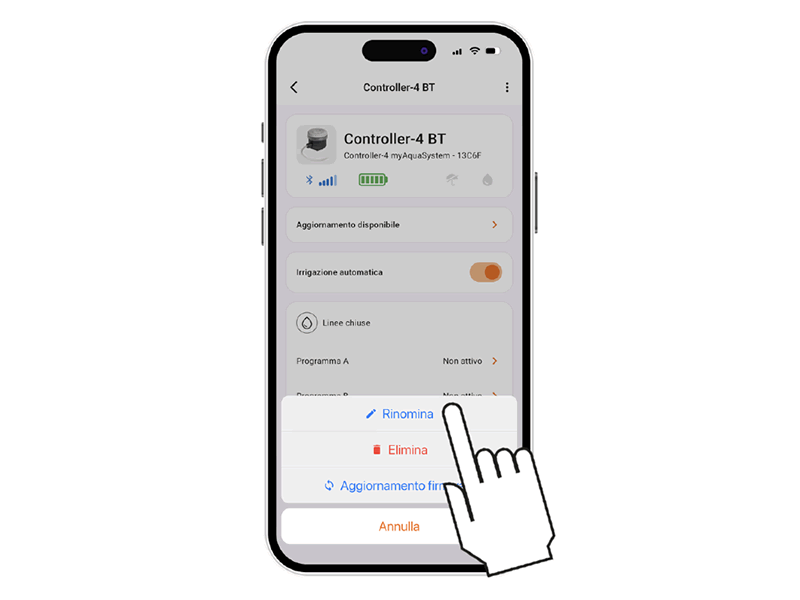

Выберите действие «Переименовать».

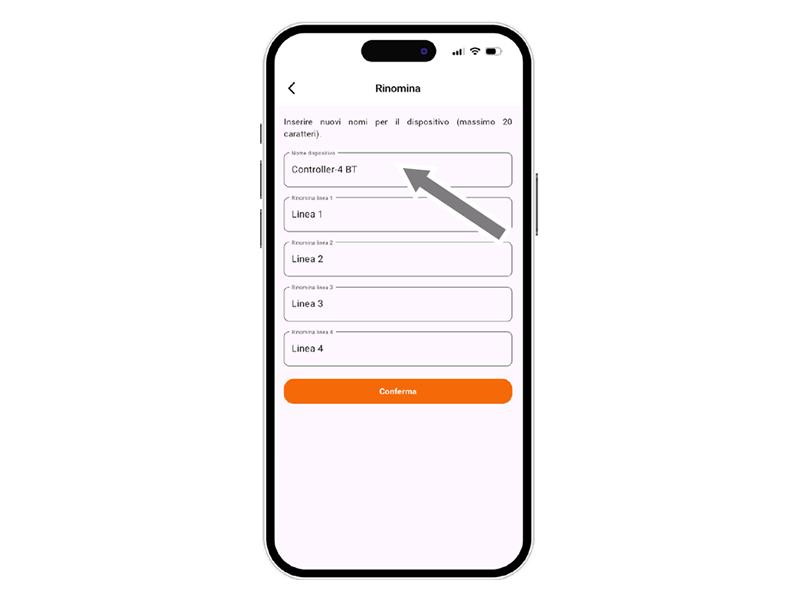

Чтобы присвоить имя, нажмите поле для ввода текста.

Введите текст (макс. 20 символов) и подтвердите.

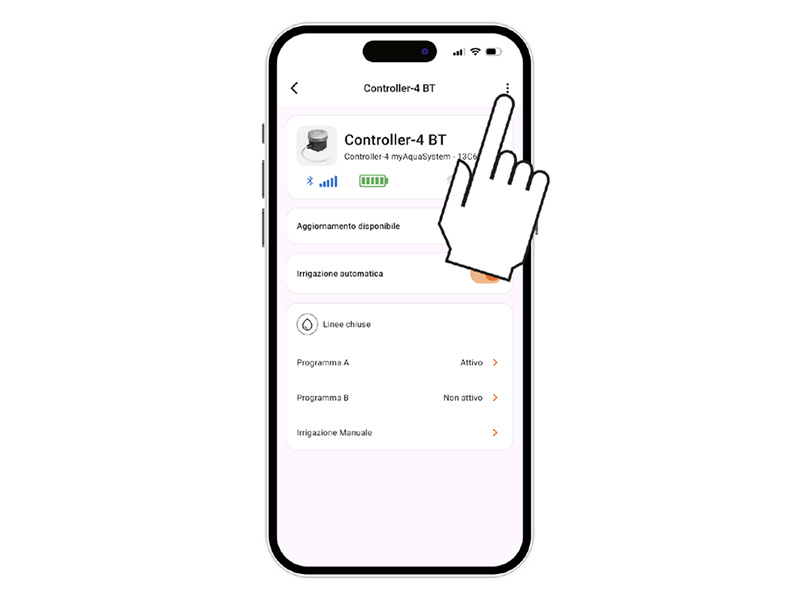

В приложении myClaber можно удалить связанный программатор.

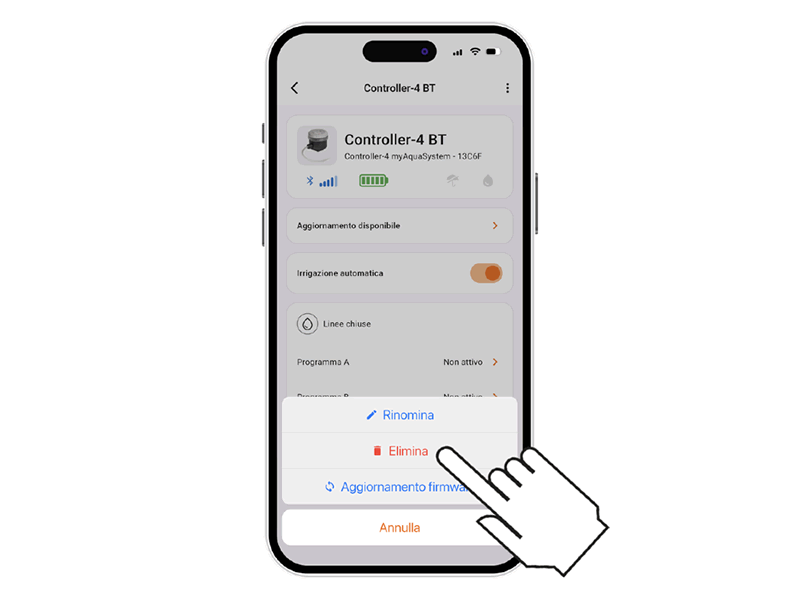

Выберите действие «Удалить».

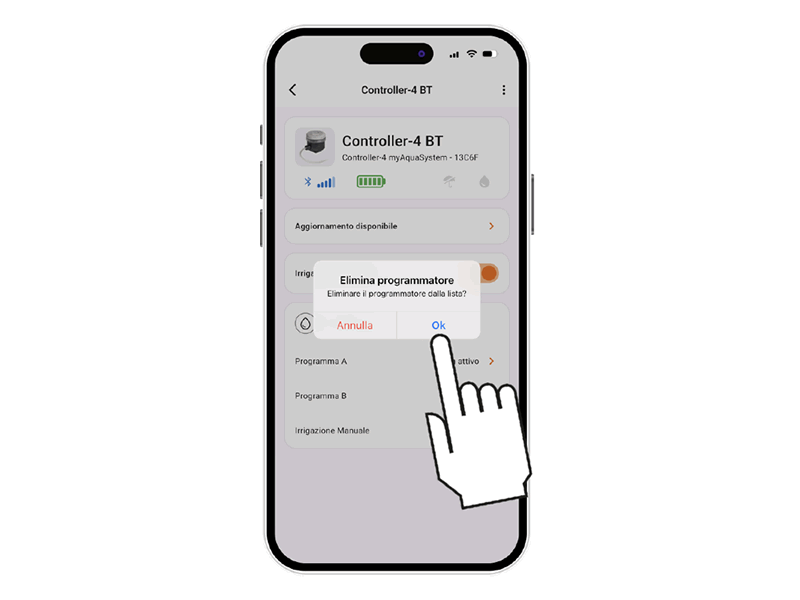

Подтвердите удаление.
Программатор больше не будет отображаться в приложении myClaber. Чтобы привязать его снова, повторите процедуру АССОЦИАЦИИ.Внимание:
удалённый из приложения программатор продолжает выполнять запрограммированные автоматические поливы, но не отображается на главном экране. Чтобы только приостановить автоматический полив, используйте переключатель Автоматического Полива.

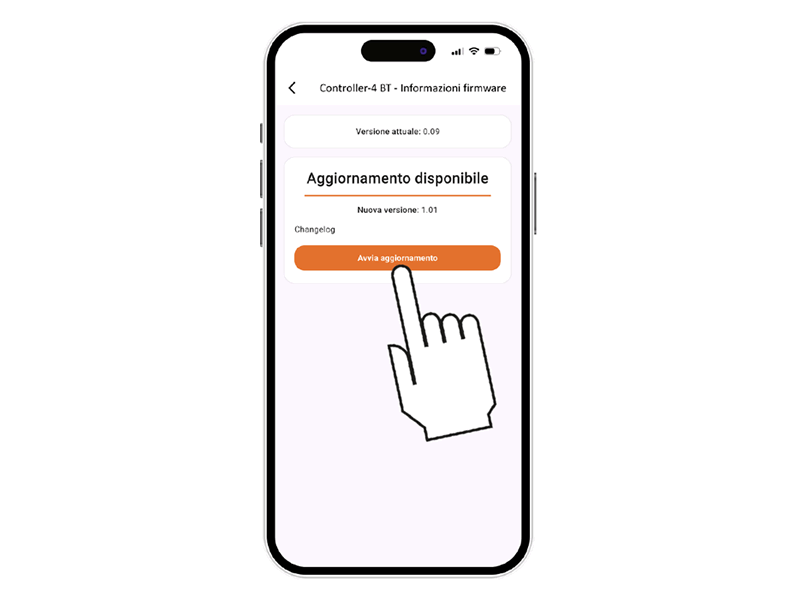

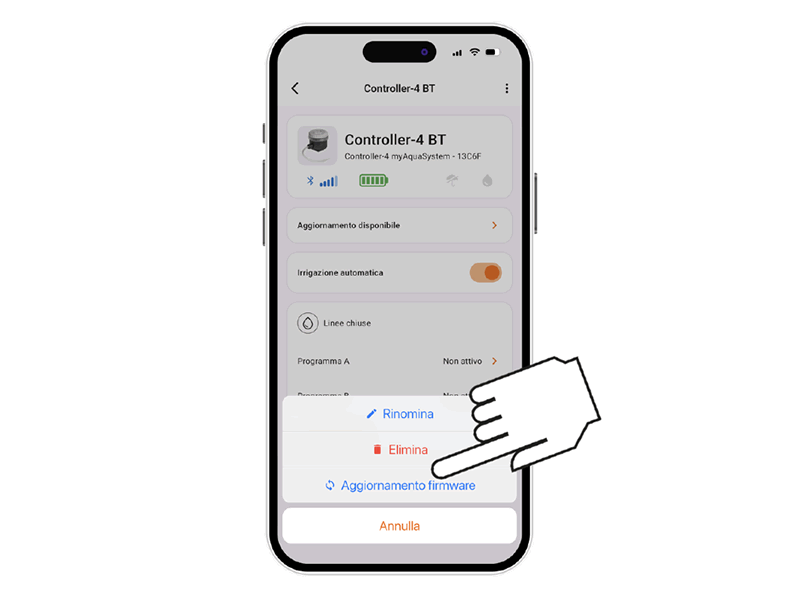

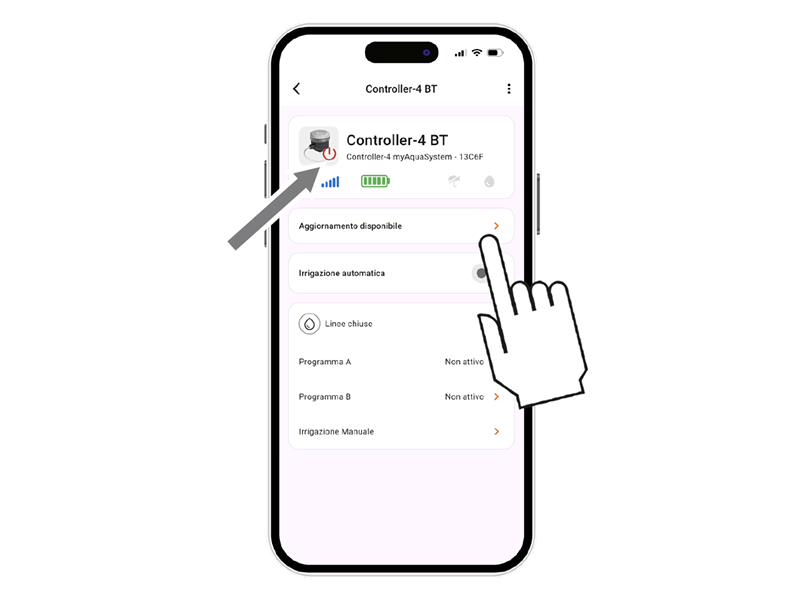

В приложении myClaber можно обновить программное обеспечение (прошивку) программатора.
Когда обновление доступно, появляется сообщение ДОСТУПНО ОБНОВЛЕНИЕ.

Нажмите кнопку, чтобы продолжить.

Подтвердите сообщение, чтобы начать обновление.

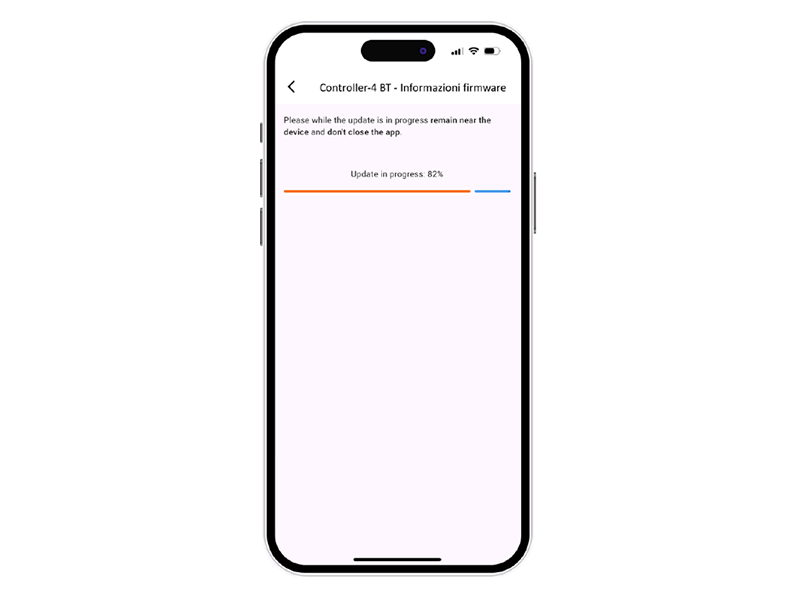

Во время обновления оставайтесь рядом с программатором и не закрывайте приложение до завершения процесса.

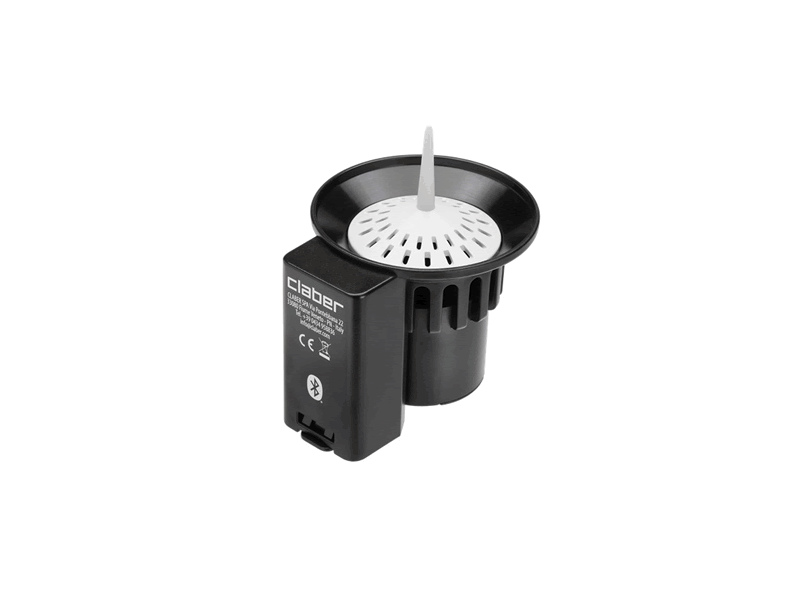

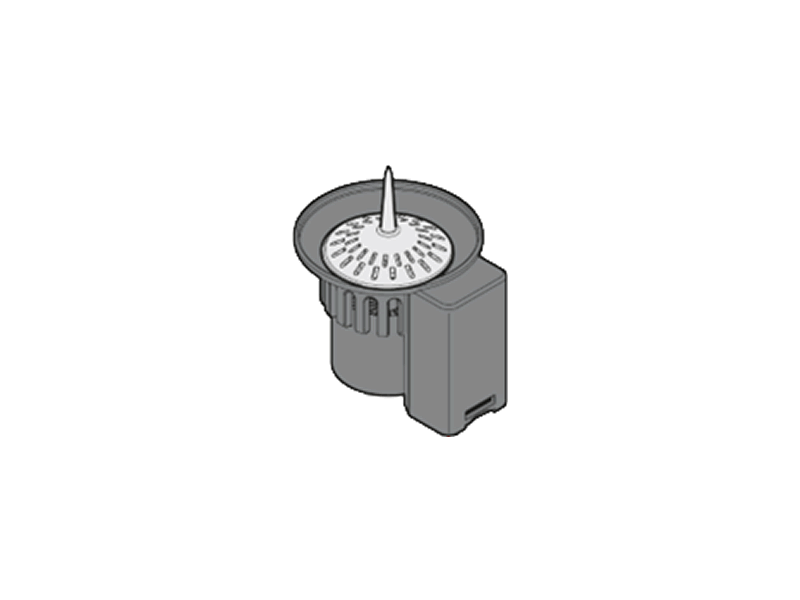

Контроллер может использоваться с датчиком дождя Claber Rain Sensor Bluetooth® (код 90844).

Датчик дождя передаёт свой статус контроллеру: если резервуар заполнен (осадки не менее 5 мм), полив не начнётся, а текущий полив будет прекращён в течение 1 минуты. Ручное открытие клапана — кнопкой или через приложение — остаётся доступным даже при активном датчике.

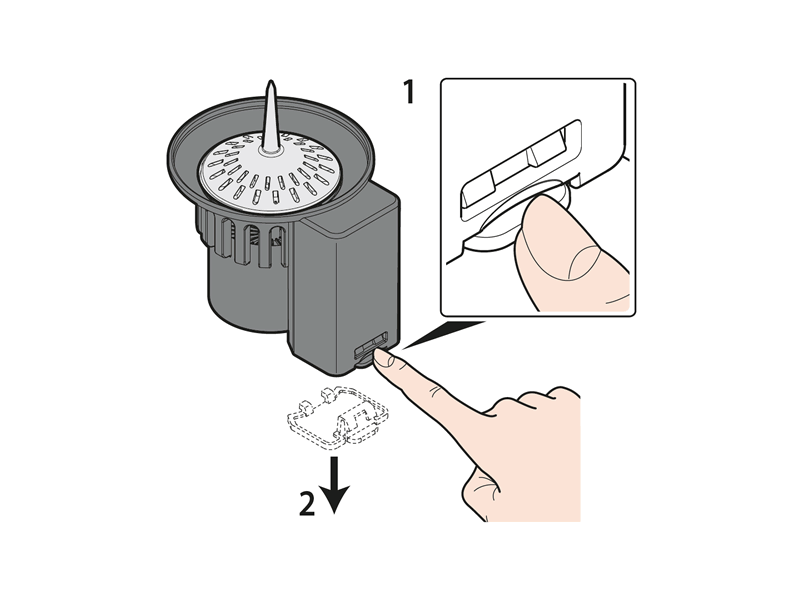

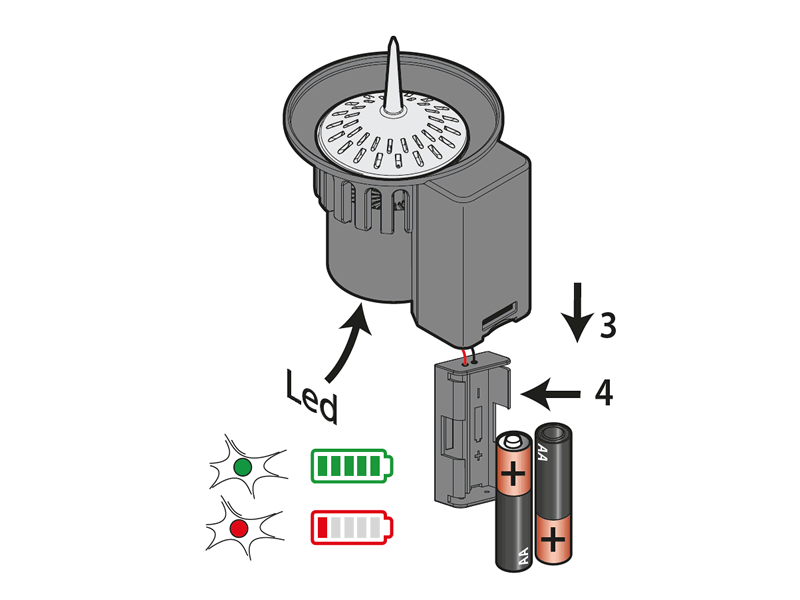

Откройте отсек для батареек.
Отсоедините и снимите нижнюю крышку, используя боковую защёлку.

Используйте только две новые щелочные батарейки 1,5 В AA (LR6), не перезаряжаемые.
Когда светодиод мигает красным, батарейки разряжаются: замените их как можно скорее.
Для утилизации использованных батареек используйте специальные контейнеры.
Рекомендуется извлекать батарейки при длительном неиспользовании Rain Sensor BT.

Откройте отсек для батареек и найдите информационную наклейку на задней стороне.
Введите числовой код (PIN) или отсканируйте QR-код на наклейке.

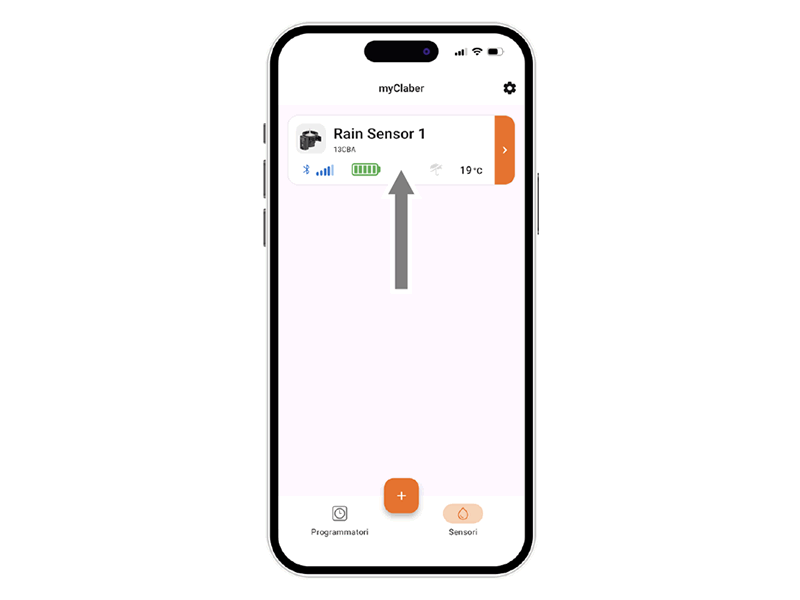

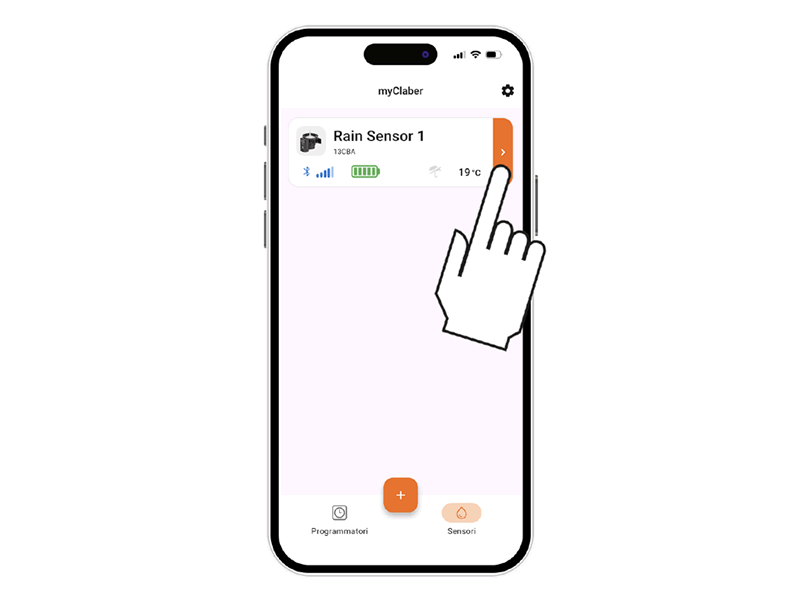

Карточка Rain Sensor BT появится на главной странице приложения.

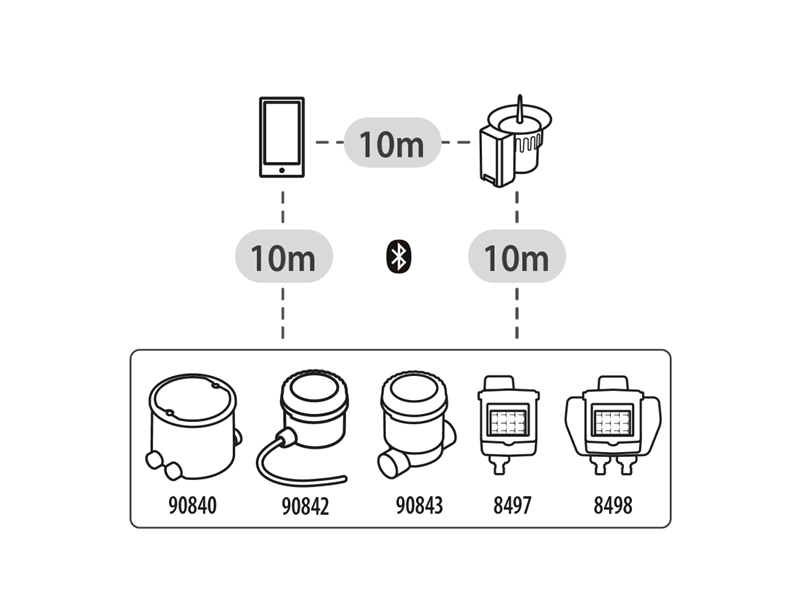

При установке убедитесь, что выбранное место позволяет датчику дождя связываться со всеми устройствами; один Rain Sensor может работать максимум с 8 контроллерами.
Максимальная дальность — 10 м без препятствий (см. инструкцию Rain Sensor).
Если одного датчика недостаточно для покрытия всех контроллеров, рекомендуется установить несколько.

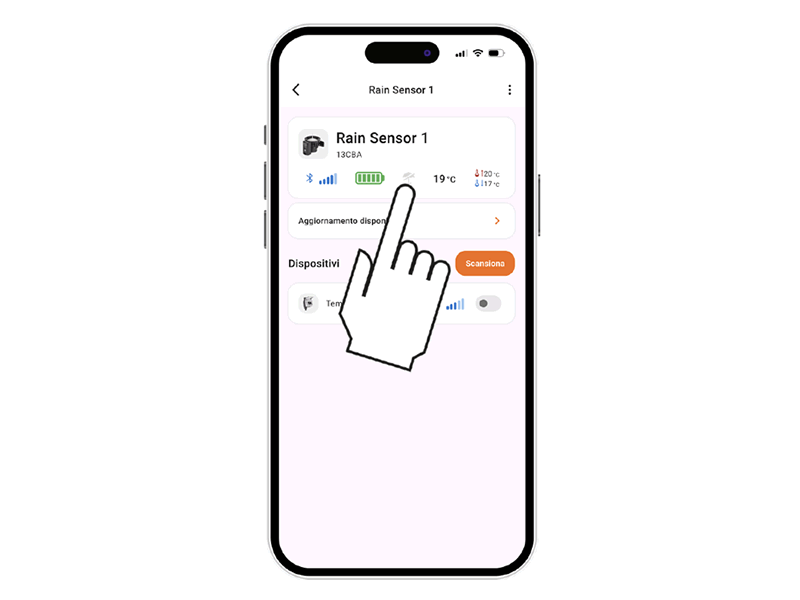

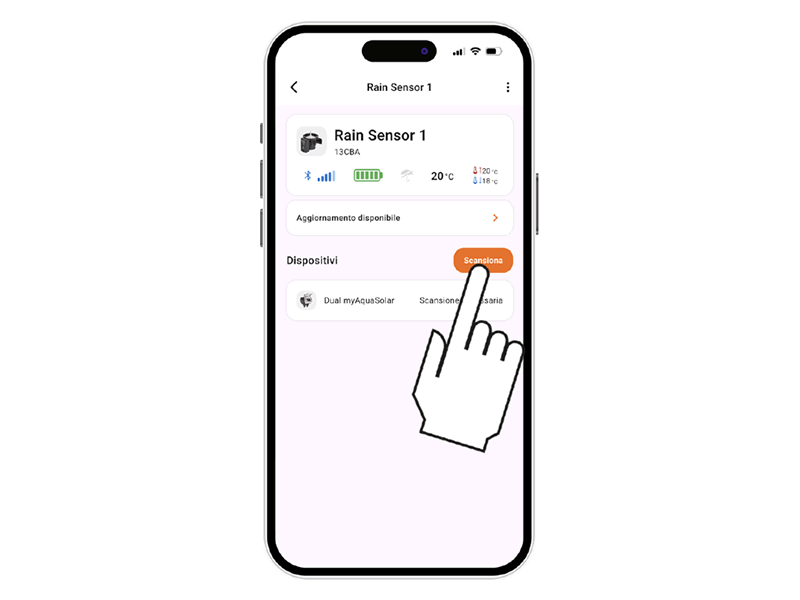

Запустите поиск контроллеров, доступных рядом с Rain Sensor.
Убедитесь, что качество сигнала Bluetooth® достаточно (минимум 2 деления).

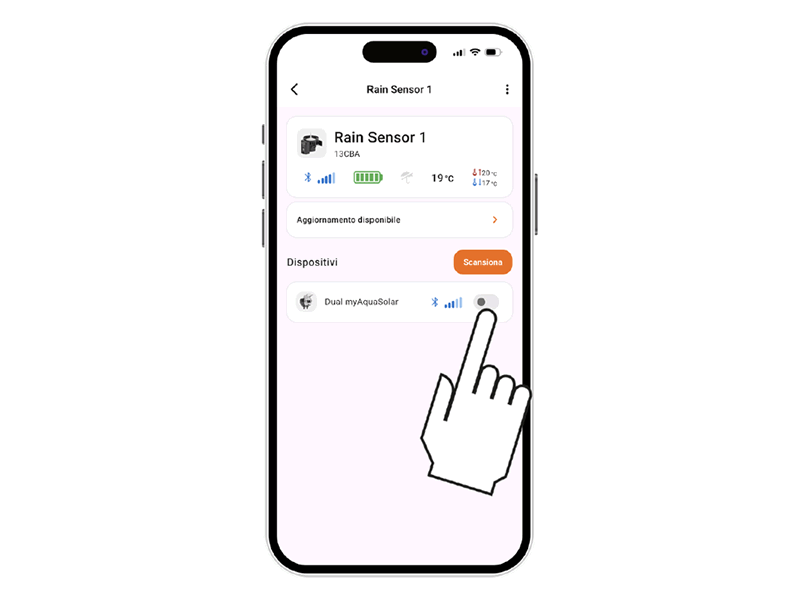

Свяжите Rain Sensor с одним или несколькими контроллерами, установленными в приложении.

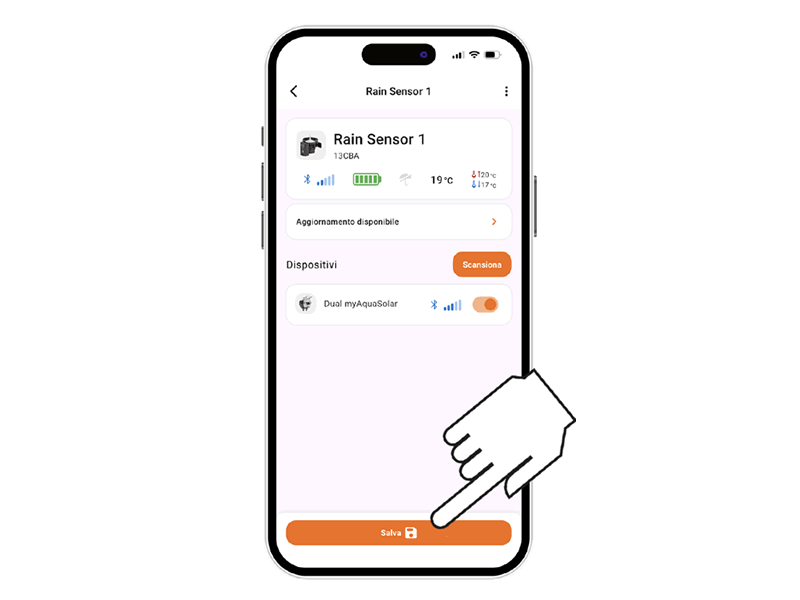

После привязки контроллера необходимо сохранить изменения.

Статус датчика дождя можно увидеть, выбрав карточку контроллера в приложении.

Статус отображается на верхней панели с помощью значка зонтика.
Датчик отправляет статус контроллеру каждую минуту.

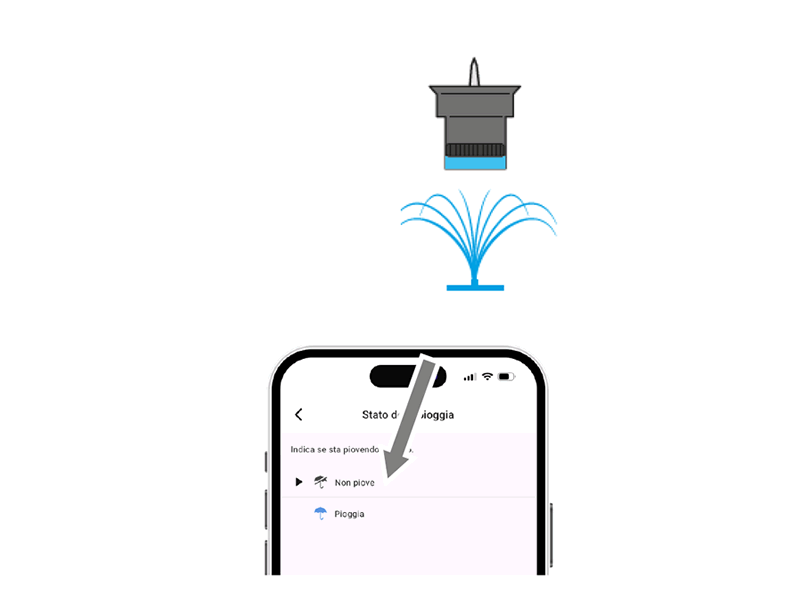

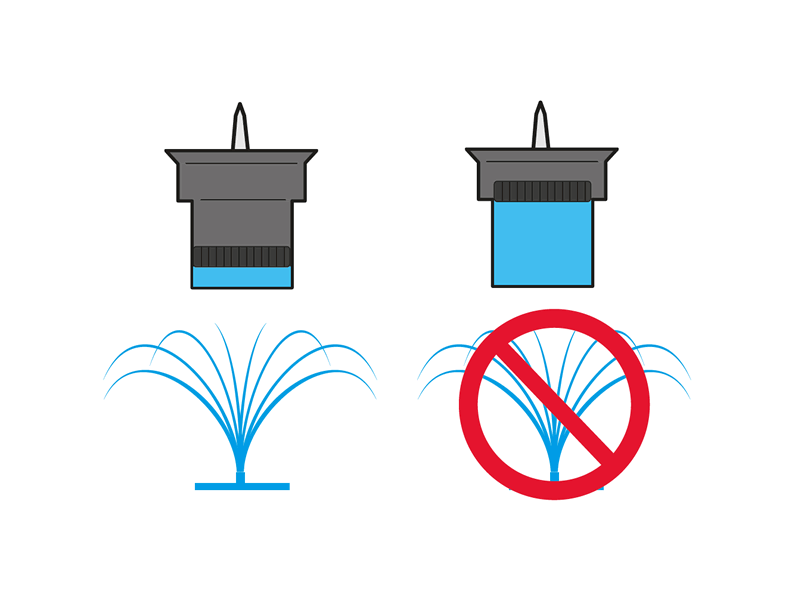

Серый значок зонтика означает, что датчик пуст, и автоматический полив будет выполняться согласно программе.

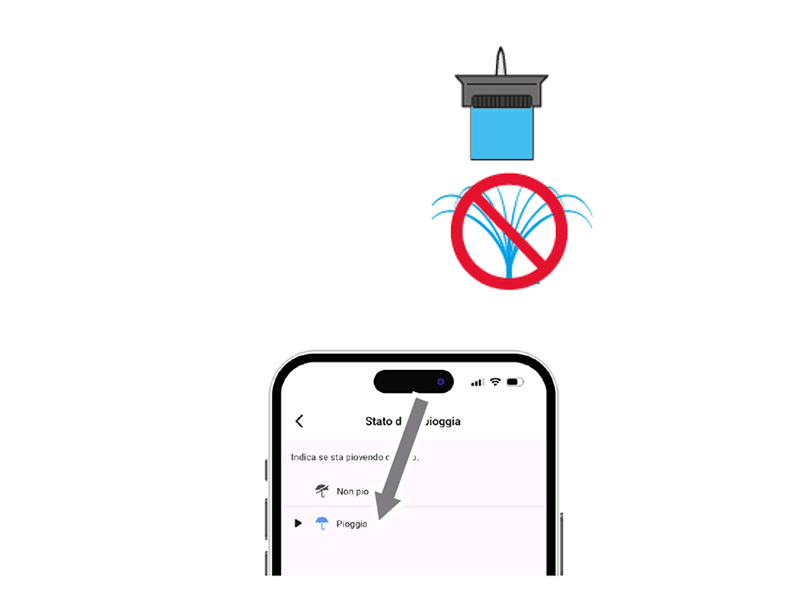

Синий значок зонтика означает, что датчик полон (осадки не менее 5 мм/м²) и отправляет сигнал остановки всем связанным контроллерам через приложение myClaber.
Когда вода испаряется, датчик отправляет сигнал возобновления полива.
