Das Steuerungsmodul ist bei vollständig festgezogenem Deckel vollkommen wasserdicht und funktioniert auch dauerhaft in bis zu einem Meter Wassertiefe (Schutzklasse IP68).

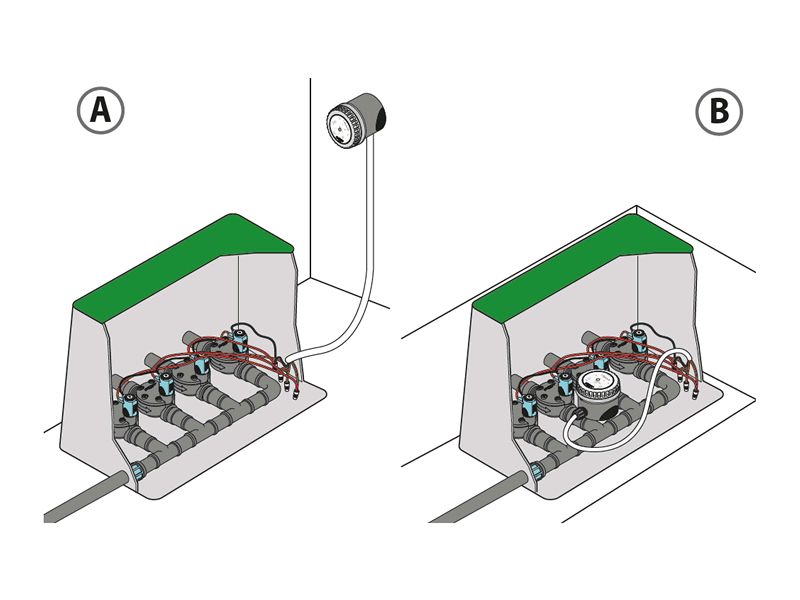

Es kann innerhalb oder außerhalb von Ventilkästen installiert werden und steuert bis zu 4 bistabile Ventile (cod. 90812, cod. 90813).

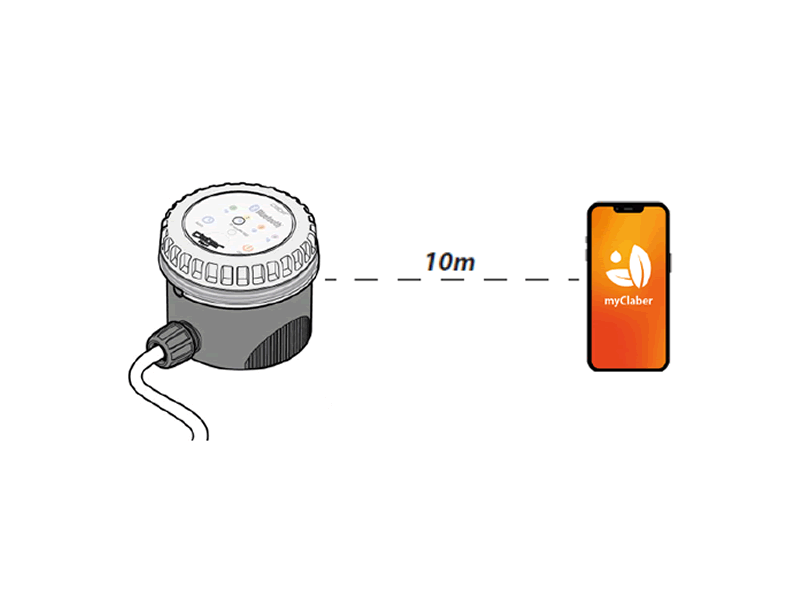

Die maximale Entfernung für eine korrekte Bluetooth®-Signalreichweite beträgt 10 m (wenn das Modul im Freien oder in einem Kunststoff-Ventilkasten installiert ist).
Bei Installation in Beton- oder Metallkästen kann die Signalreichweite verringert sein.

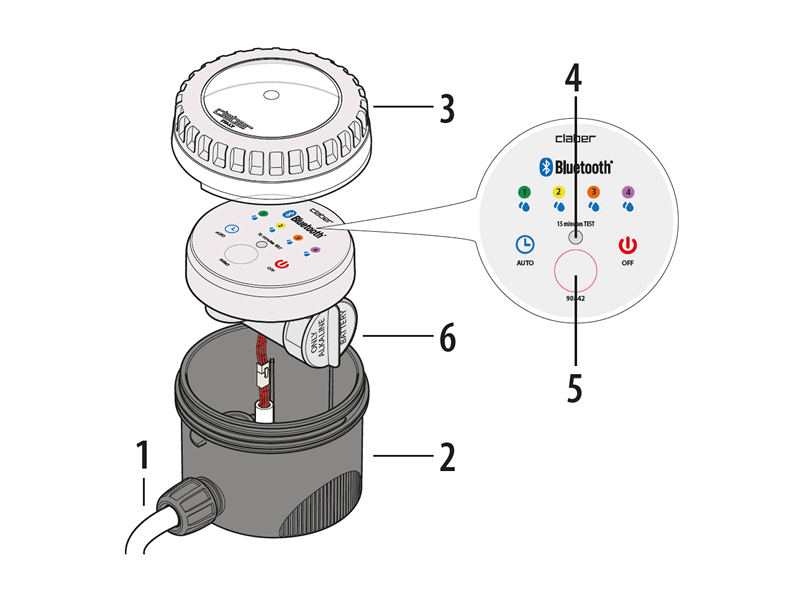

1) Verbindungskabel
2) Gehäuse
3) Deckel
4) BLAUE LED automatische Bewässerung aktiv, GRÜNE/GELBE/ORANGE/VIOLETTE LEDs Bewässerung läuft, ROTE LED automatische Bewässerung inaktiv
5) Funktionstaste
6) Batteriefach

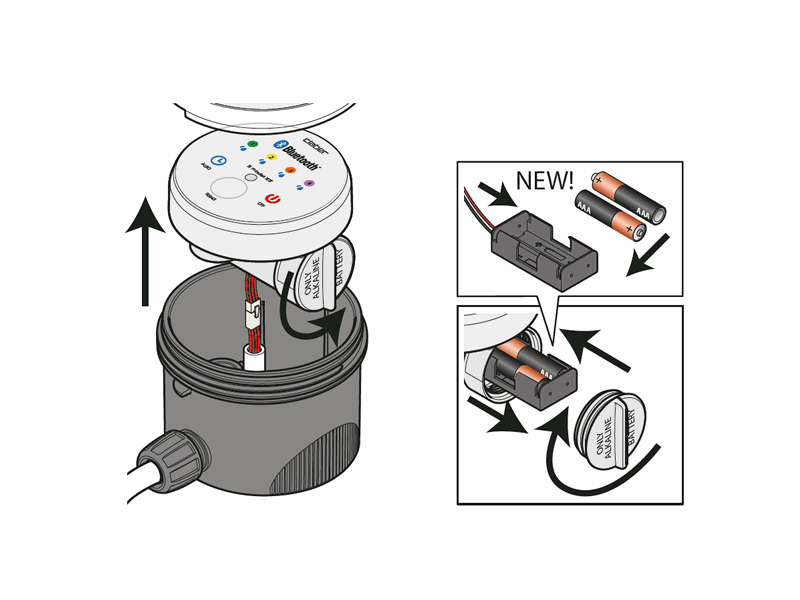

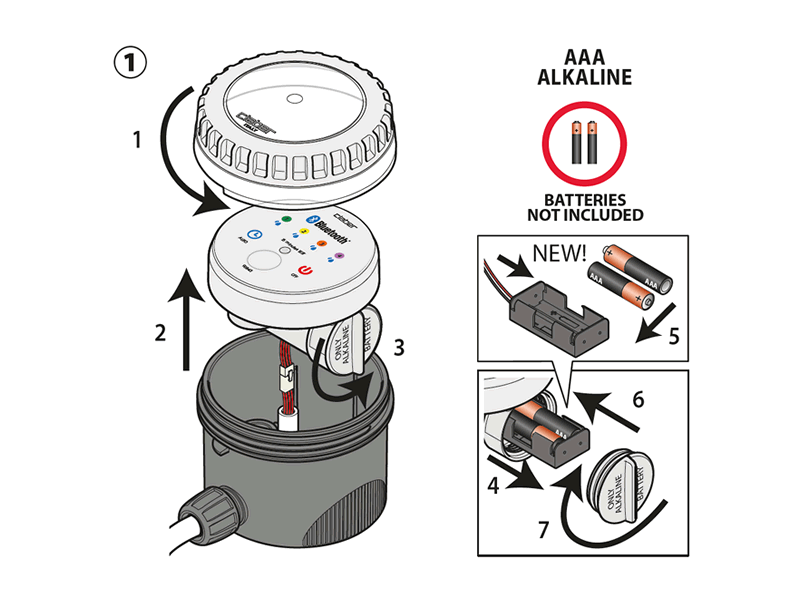

Setzen Sie die Batterie wie in Schritt ① gezeigt ein.
Achten Sie beim Anschließen auf die richtige Polarität. Verwenden Sie nur neue 1,5V Alkaline-AAA-Batterien Typ LR3, nicht wiederaufladbar, Markenprodukte mit mindestens einem Jahr Resthaltbarkeit und unbenutzt.
Entsorgen Sie verbrauchte Batterien in den vorgesehenen Sammelbehältern.

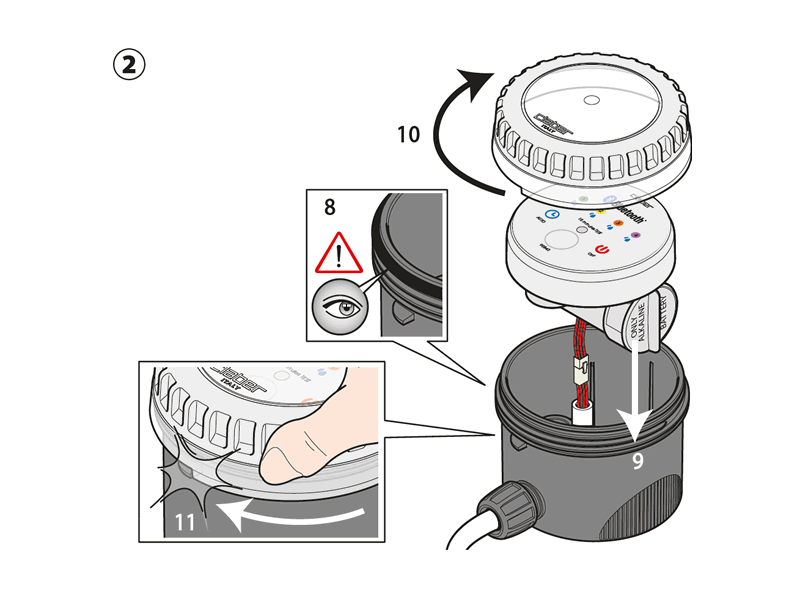

Um vollständige Dichtheit (IP68) zu gewährleisten, schrauben Sie den transparenten Deckel vollständig fest, bis er anschlägt, und stellen Sie sicher, dass die Dichtung korrekt sitzt ②.

Programmierer ausschließlich per Smartphone über die myClaber-App mittels Bluetooth® steuerbar.
Zur Verwendung muss die App installiert sein.
Verfügbar bei Google Play® und App Store®.
Während der Kommunikation im Radius von 10 m bleiben.

Öffnen Sie die myClaber-App; Bluetooth® muss aktiviert sein.

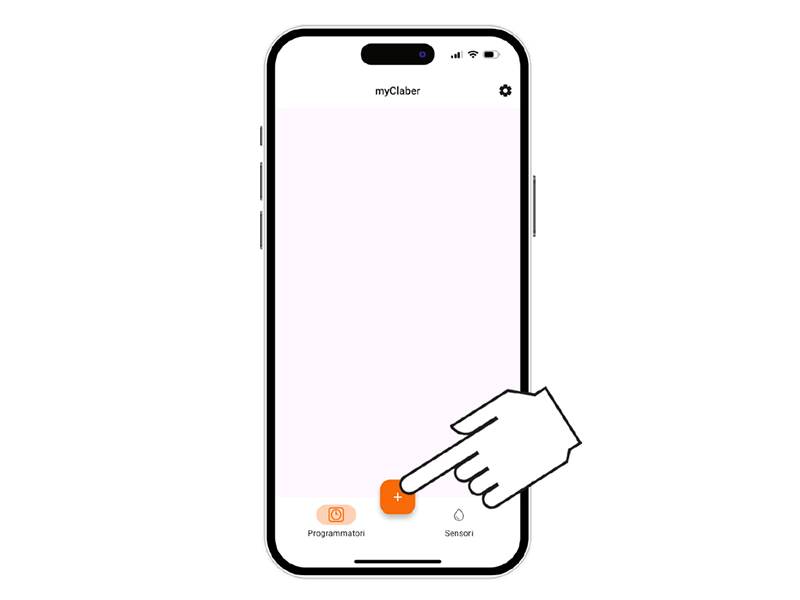

Auf dem Hauptbildschirm « + » drücken.

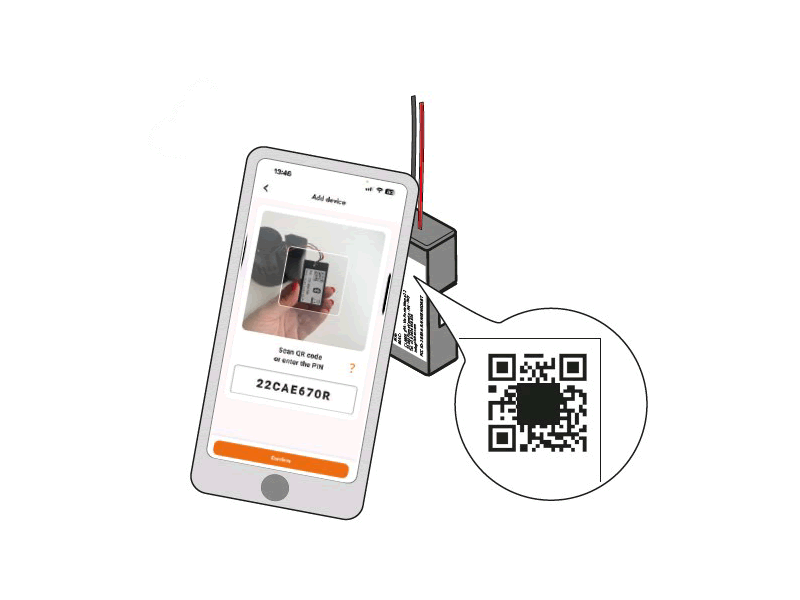

PIN eingeben oder QR-Code scannen.
Info auf der Rückseite des Batteriefachs.

Öffnen Sie die App erneut; Bluetooth® aktivieren.

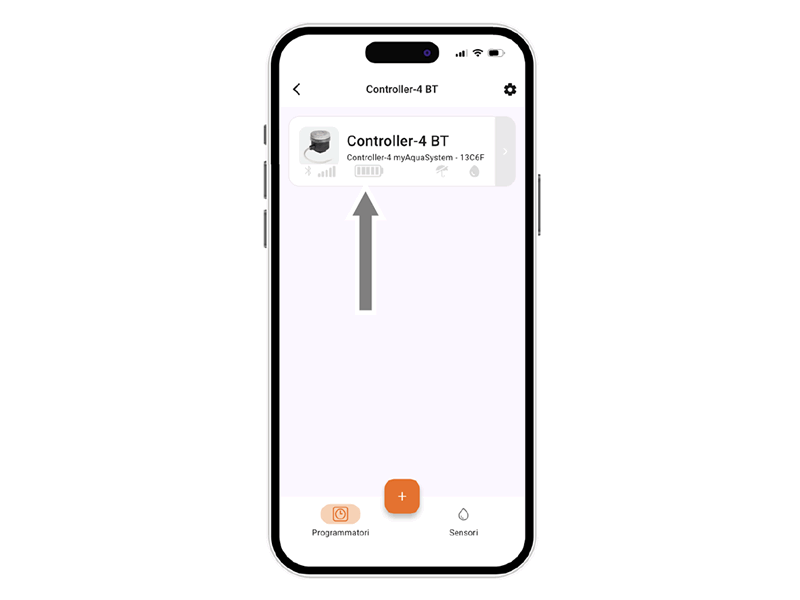

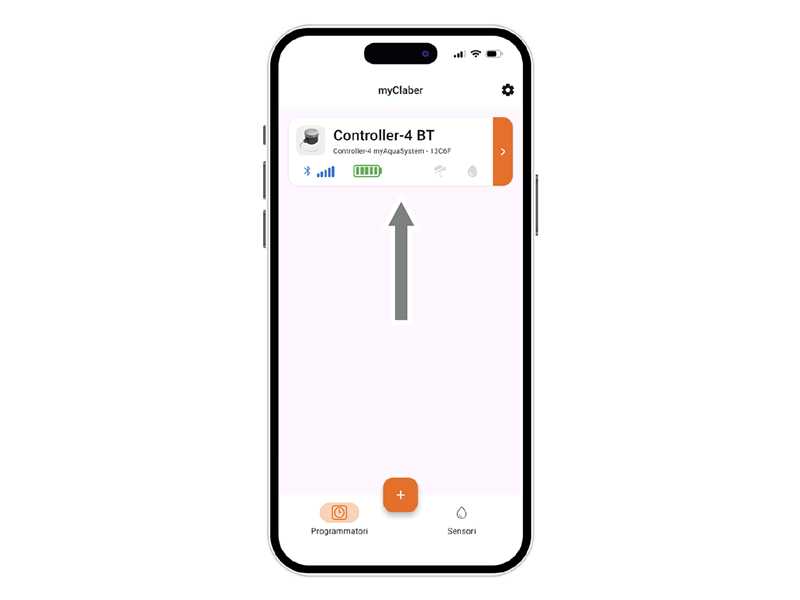

Der Programmierer erscheint auf der Hauptseite.
Bis zu 8 Programmierer und 8 Sensoren.

Es ist möglich, den Programmierer mit einem Rain Sensor BT (Cod. 90844) zu verbinden.
Der Sensor stoppt automatisch den Start der Bewässerung bei Regen.
Folgen Sie der Sensorinstallation hier#.

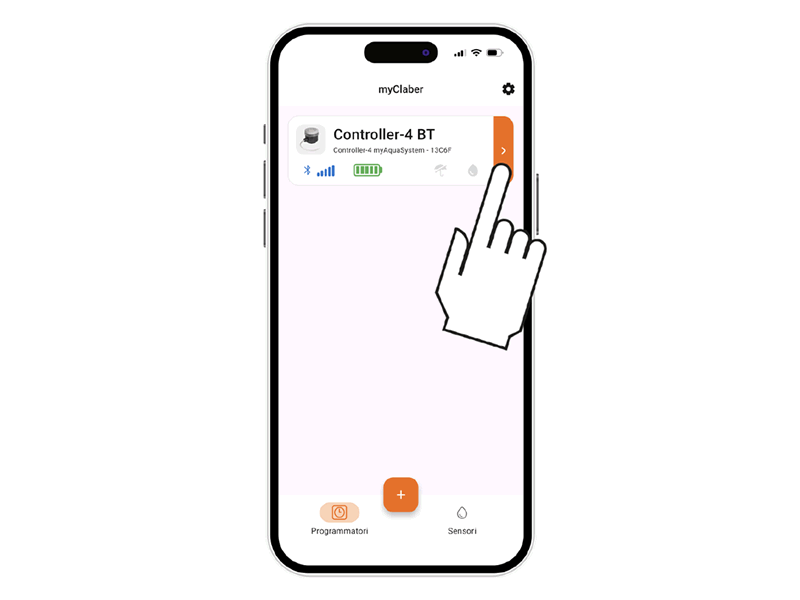

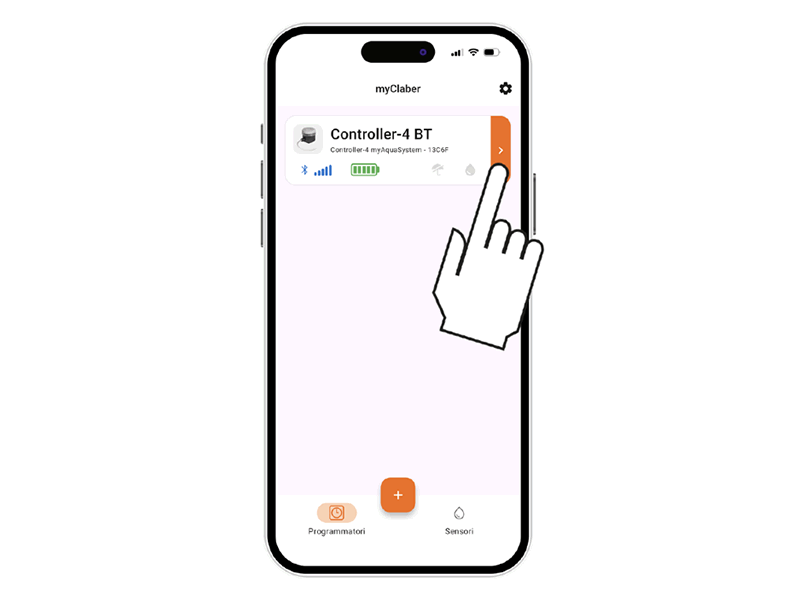

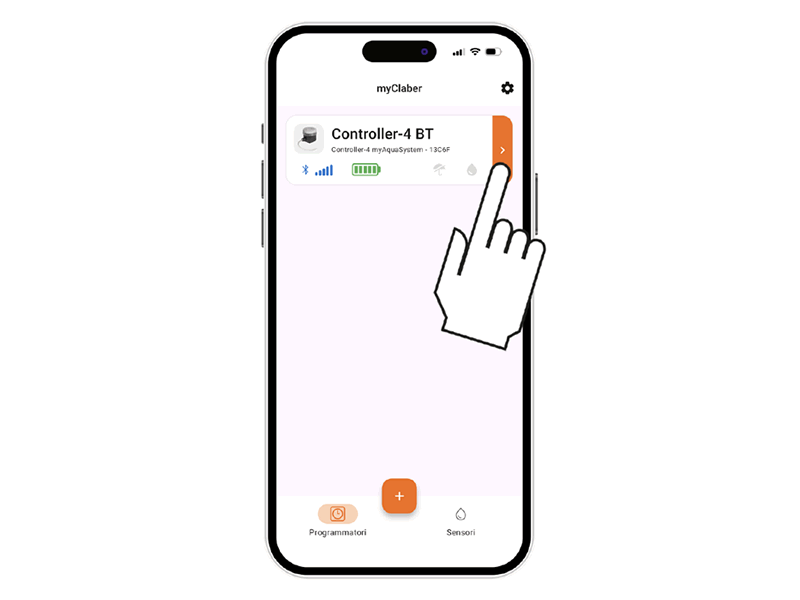

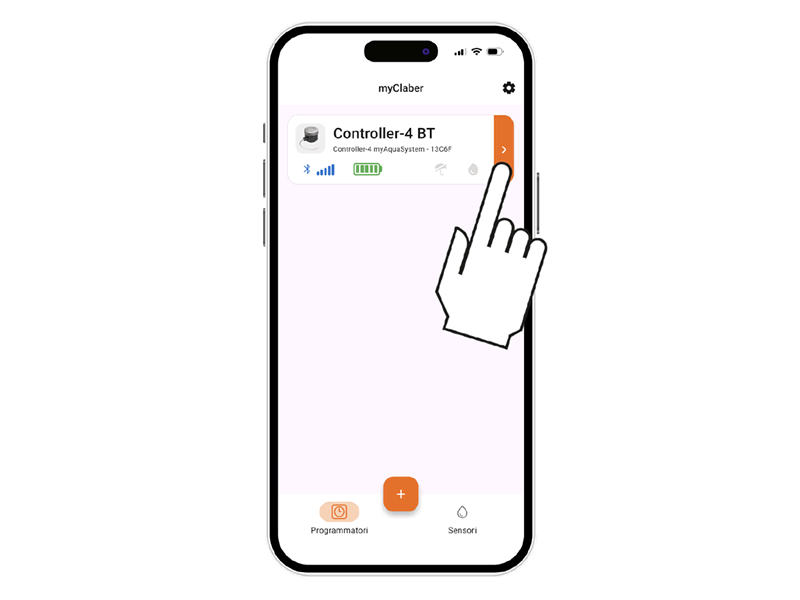

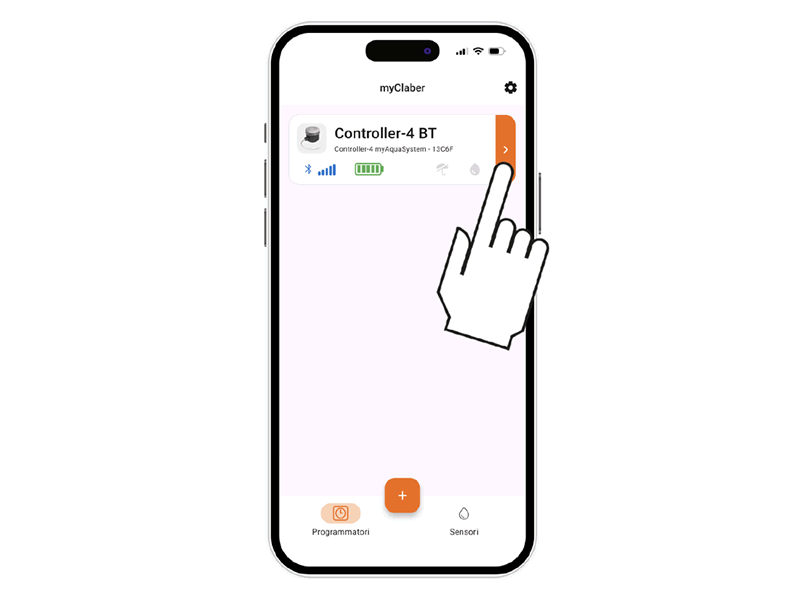

Um den Status des Programmierers zu überprüfen, wählen Sie seine Karte in der App aus.

In der oberen Leiste werden Informationen über seinen Status angezeigt.

Die Symbole stehen der Reihe nach für: Bluetooth®-Signal, Energielevel, möglichen Rain Sensor und laufende Bewässerung.
Für die Bedeutung jedes Symbols wählen Sie es an: eine Erklärungsseite erscheint.

Durch Auswahl der Programmierkarte können über die obere Leiste Informationen zum Status eingesehen werden.

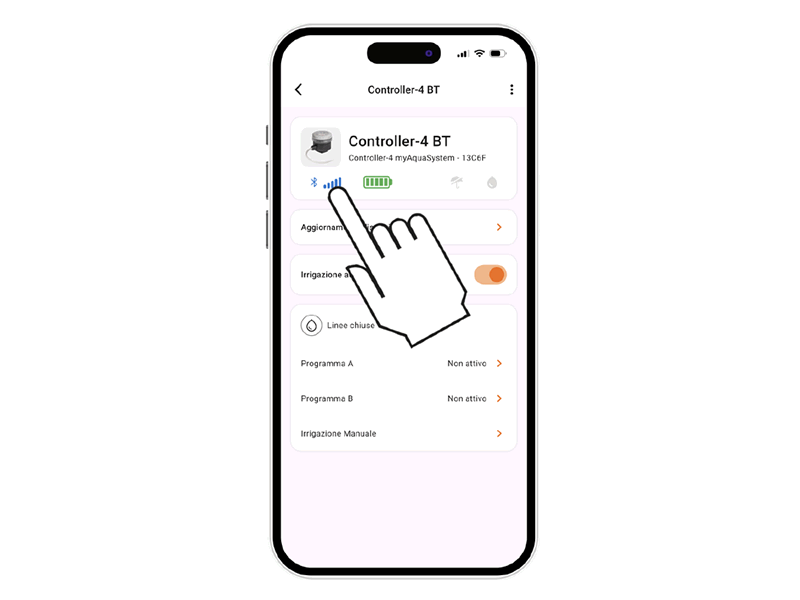

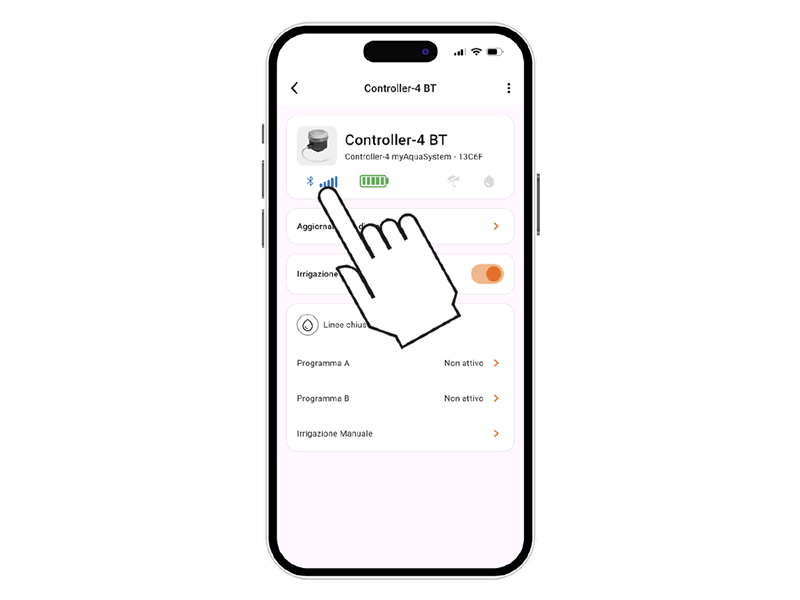

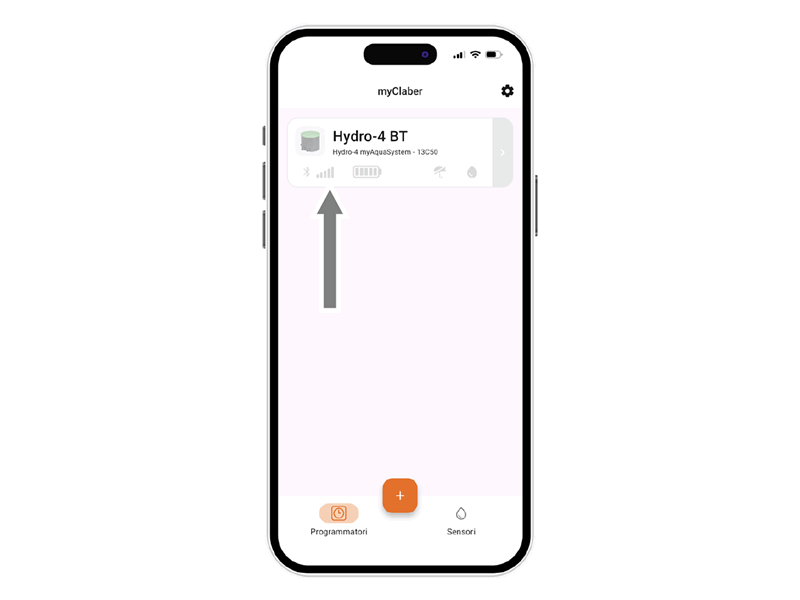

Das Symbol für das Bluetooth®-Signal zeigt an, ob der Programmierer erreichbar ist (blau) oder nicht (grau). In diesem Fall muss man sich mit dem Smartphone nähern.
Zur Erklärung kann das Symbol ausgewählt werden.

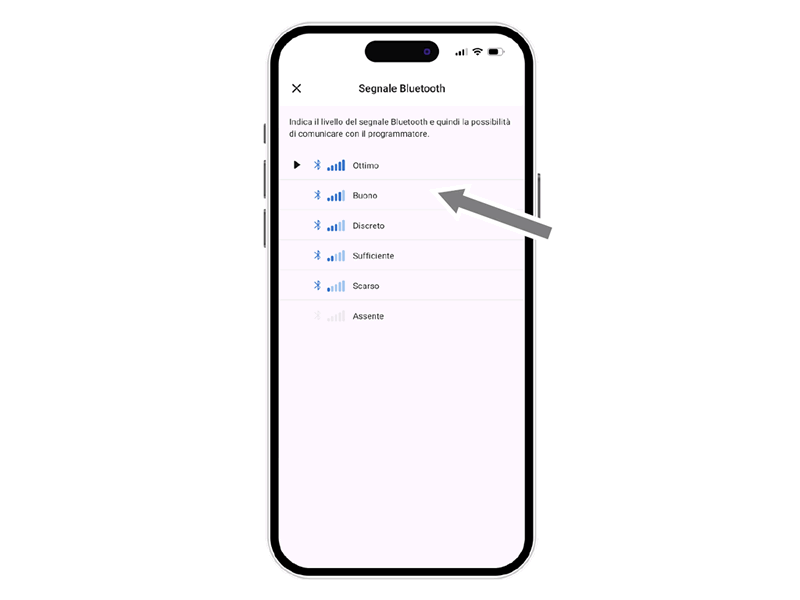

Qualität des Bluetooth®-Signals.

Wenn der Programmierer nicht erreichbar ist, muss man sich möglicherweise nähern.
Falls das Problem bestehen bleibt und der PIN bei der KOPPLUNG manuell eingegeben wurde statt über QR-Code, könnte er falsch sein. Löschen Sie den Programmierer und wiederholen Sie die KOPPLUNG.

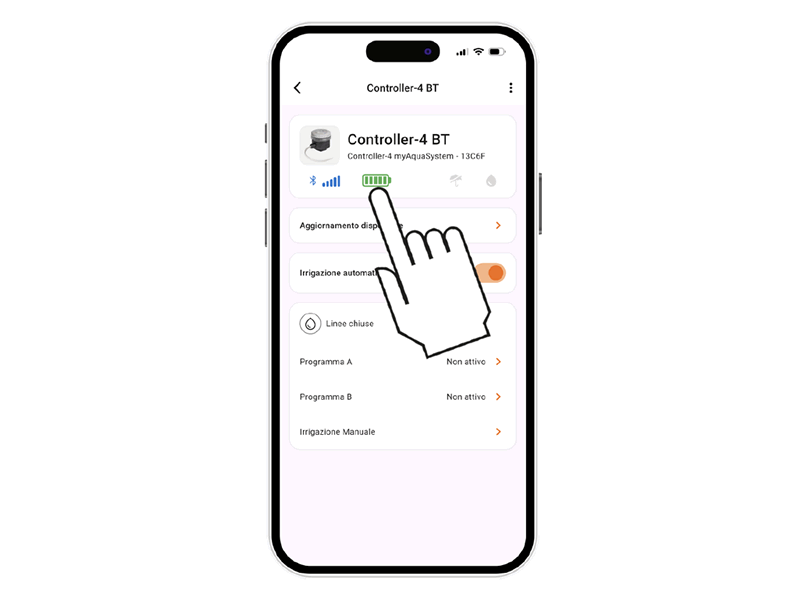

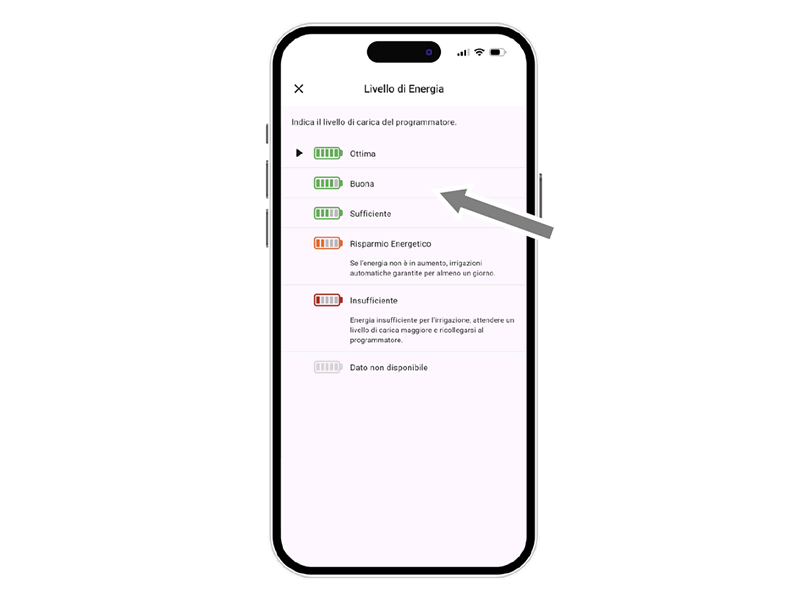

Besonders wichtig ist der auf der Programmierkarte in der App angezeigte Energiestand.

Der Energiestand wird auch in der oberen Leiste angezeigt, nachdem die Programmierkarte geöffnet wurde. Durch Auswahl des Symbols erhält man weitere Informationen.

Bei niedrigem Energiestand Batterien sofort ersetzen. Es gibt 5 Stufen. Im Sparmodus (gelb) ist noch 1 Tag Bewässerung möglich. Bei roter Anzeige werden Funktionen deaktiviert, Datum/Uhrzeit bleiben 16 h gespeichert.

Wenn der Programmer ganz ausgeht, startet er nach Batteriewechsel evtl. neu. Datum/Uhrzeit gehen verloren, Bewässerung kann unerwartet starten.

Durch Auswahl der Programmierkarte können Statusinformationen über die obere Leiste eingesehen werden.

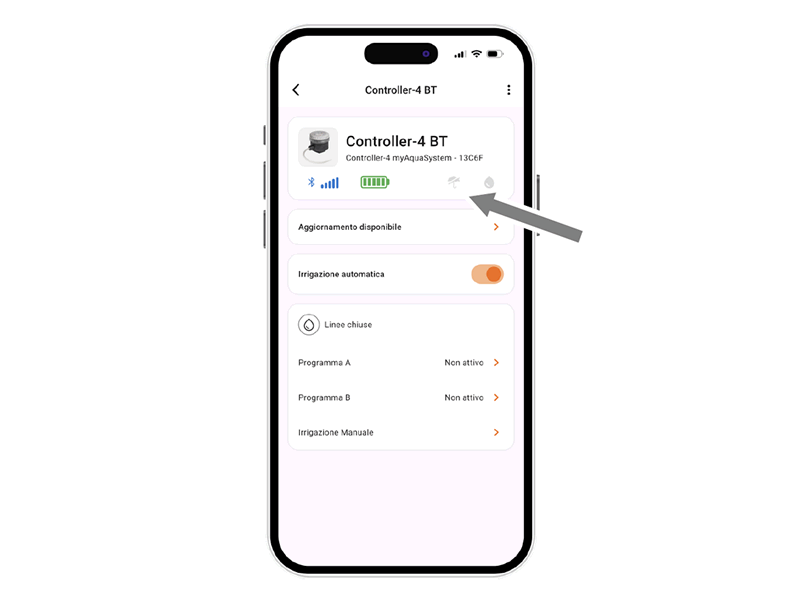

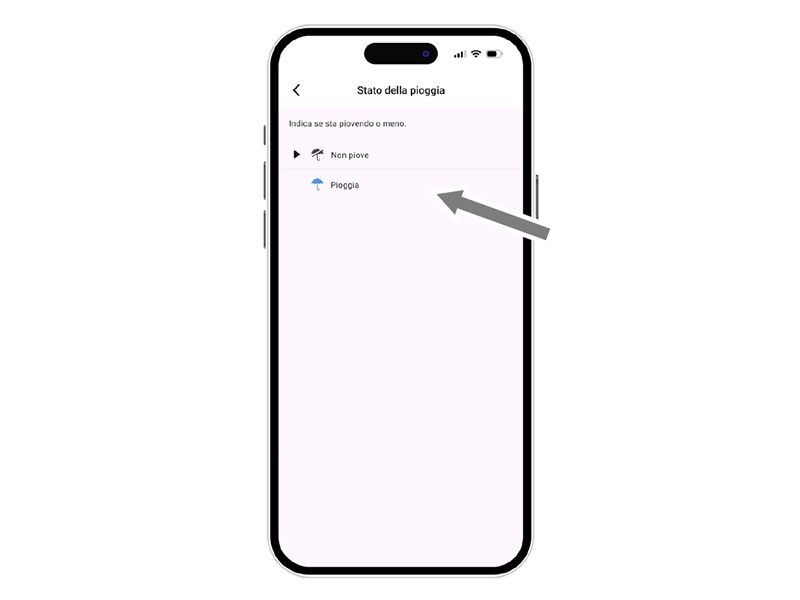

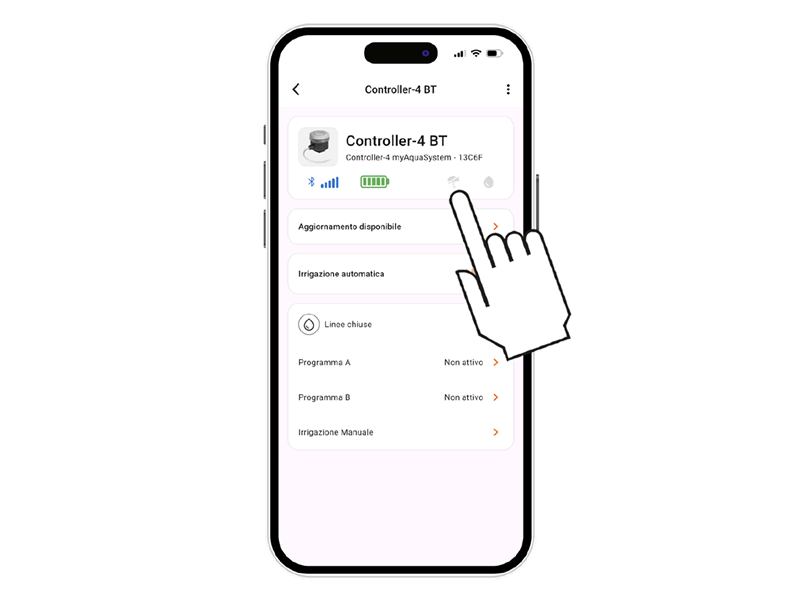

Der Status des Regensensors wird über das Regenschirmsymbol in der oberen Leiste angezeigt.
Der Sensor übermittelt seinen Status jede Minute.

Ein blaues Regenschirmsymbol zeigt an, dass der Sensor voll ist und keine automatische Bewässerung stattfindet.
Ein graues Symbol zeigt einen leeren Sensor an und die Bewässerung erfolgt wie programmiert.

Durch Auswahl der Programmierkarte können Statusinformationen über die obere Leiste eingesehen werden.

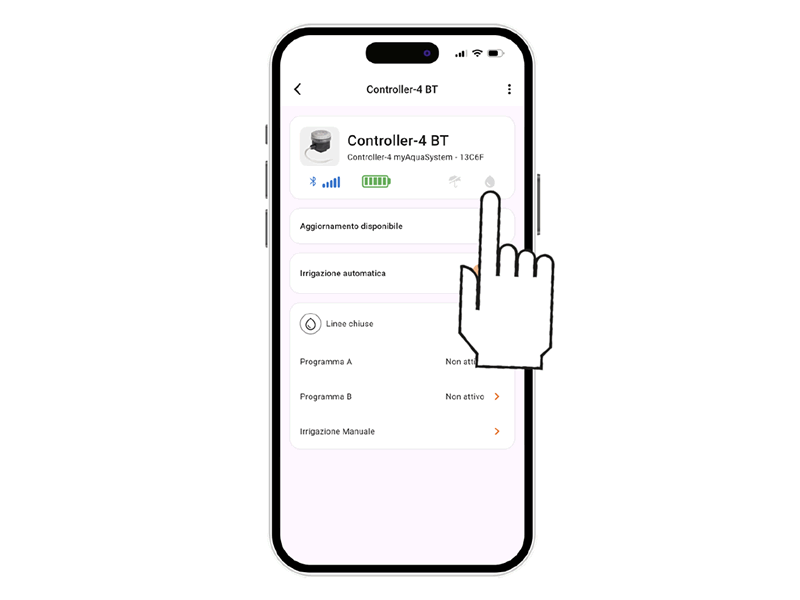

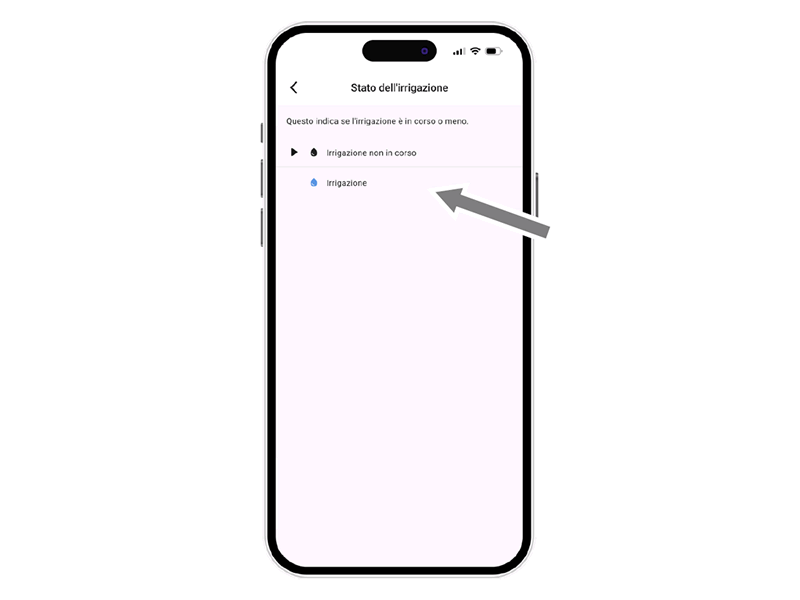

Der Bewässerungsstatus kann in der oberen Leiste eingesehen werden.

Läuft eine automatische oder manuelle Bewässerung, wird dies durch ein Tropfensymbol angezeigt: blau, wenn aktiv, grau, wenn nicht.

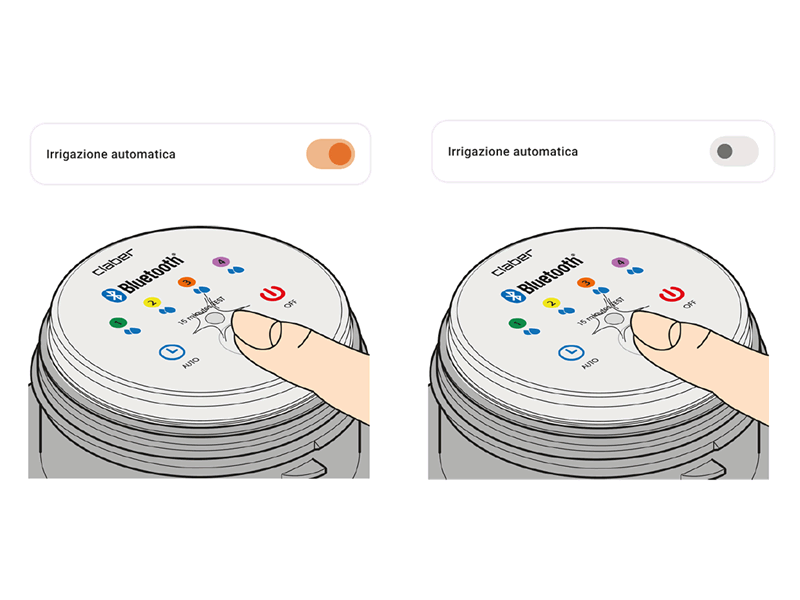

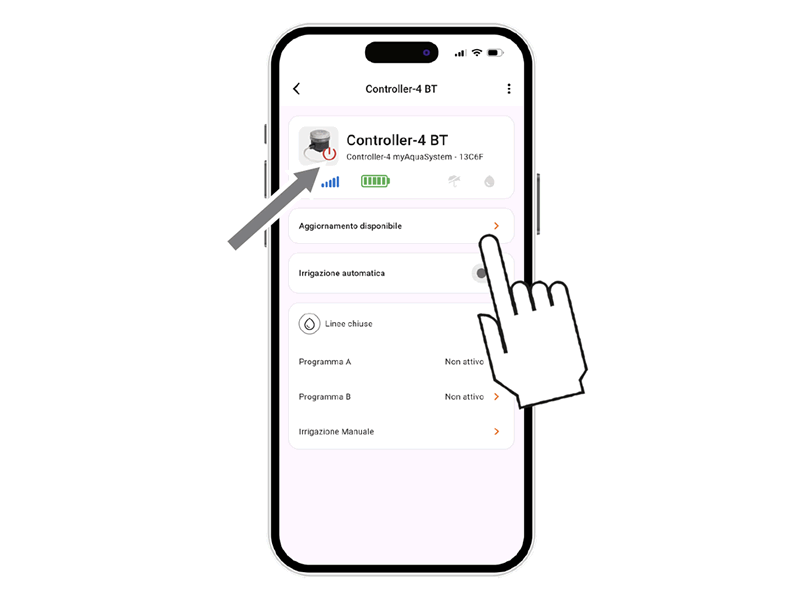

Um die automatische Bewässerung zu aktivieren oder zu deaktivieren, drücken Sie die Produktkarte des Programmierers.

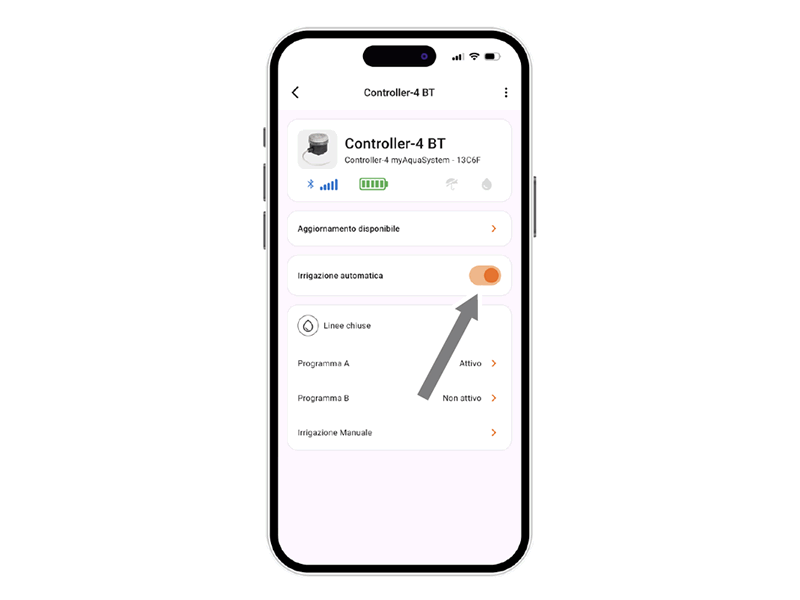

Betätigen Sie den Schalter Automatische Bewässerung. Wenn die automatische Bewässerung deaktiviert ist, erscheint ein rotes Symbol.

Alternativ kann die Taste des Programmierers benutzt werden. Einmal drücken, um den Status anzuzeigen.
Blaue LED = aktiv; rote LED = inaktiv.
Durch zweimaliges Drücken wechselt der Status: aktiv → inaktiv oder umgekehrt.

Durch Auswahl der Programmierkarte können Sie mit der Programmierung beginnen.

Controller4 BT bietet 2 Bewässerungsprogramme, A und B, die Leitungen nacheinander oder teilweise öffnen können. Wählen Sie das gewünschte Programm.

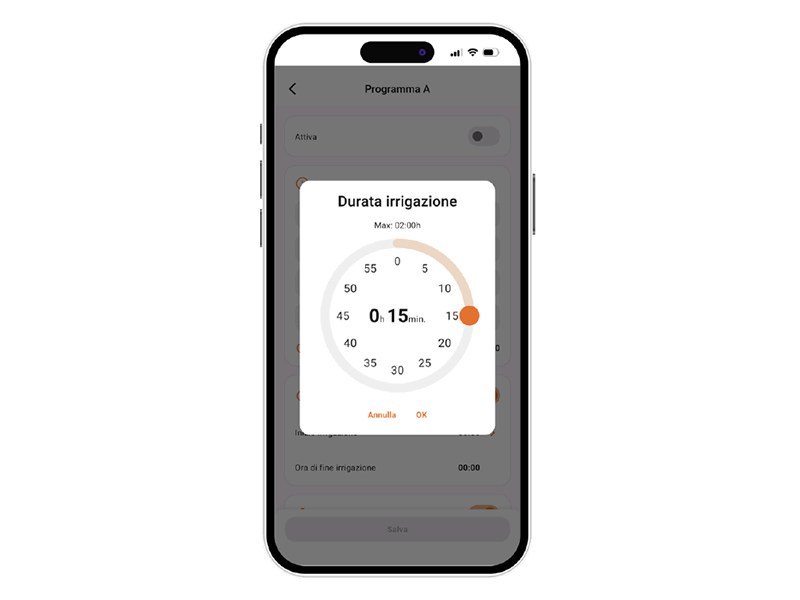

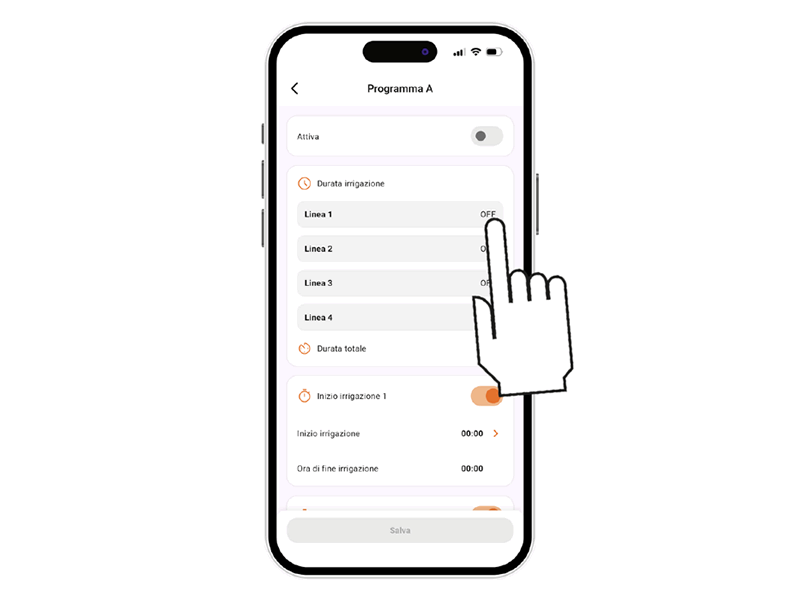

Stellen Sie die BEWÄSSERUNGSDAUER für jede Leitung in Programm A und B ein.

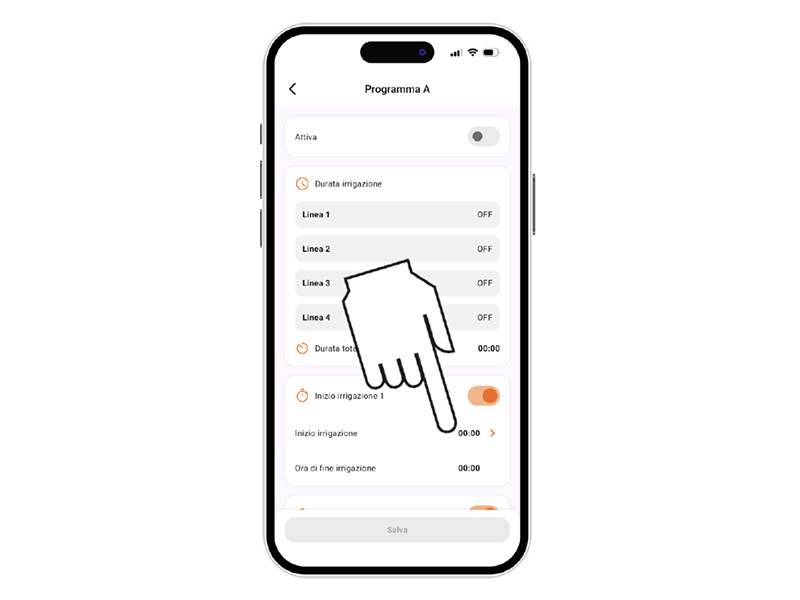

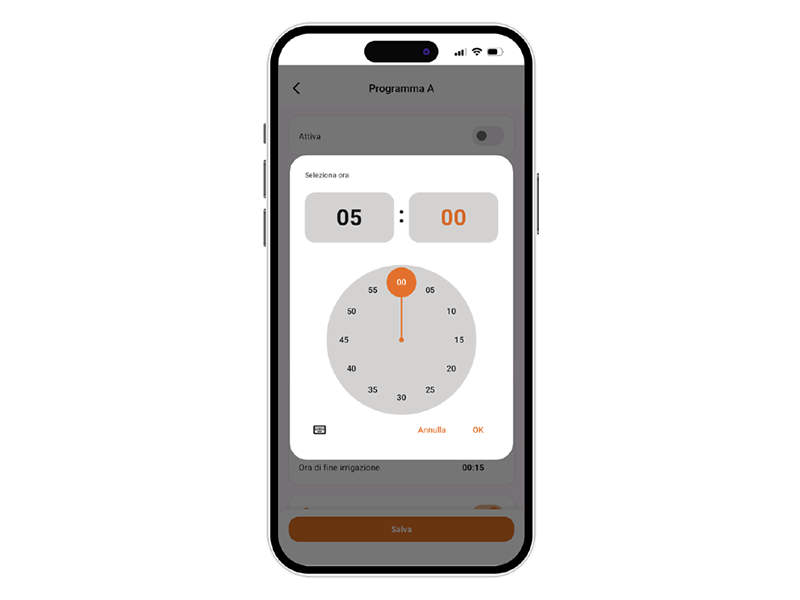

Drehen Sie die Stunden- und Minutenzahlen, bis die gewünschte Startzeit erreicht ist, und bestätigen Sie.
Die Bewässerungsdauer je Leitung kann von 1 Minute bis 2 Stunden eingestellt werden.

Aktivieren Sie die STARTZEIT der Bewässerung.
Für jedes Programm können bis zu 4 Startzeiten pro Tag eingestellt werden.
Achtung: Programme dürfen sich nicht überschneiden; es kann nur ein Ventil gleichzeitig geöffnet werden.

Drehen Sie die Ziffern für Stunden und Minuten bis zur gewünschten Startzeit und bestätigen Sie.
Alternativ können die Werte direkt über das Tastatursymbol eingegeben werden.

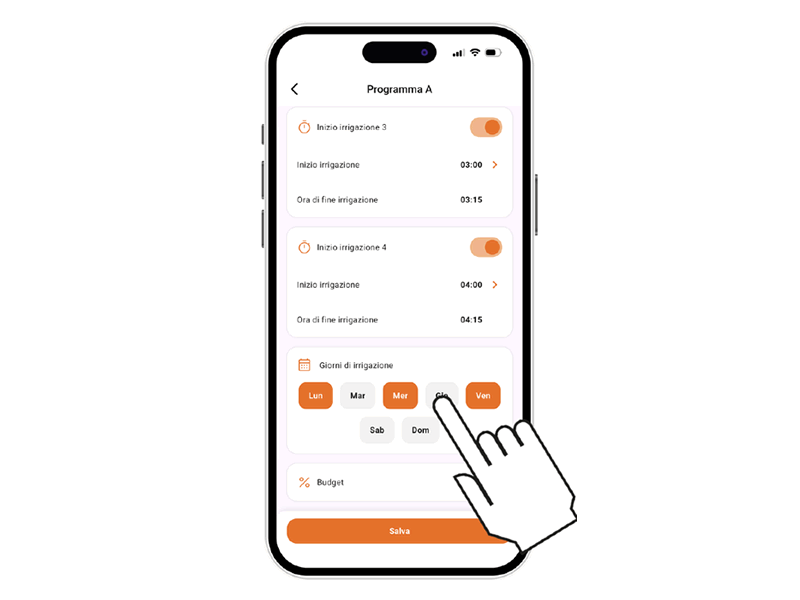

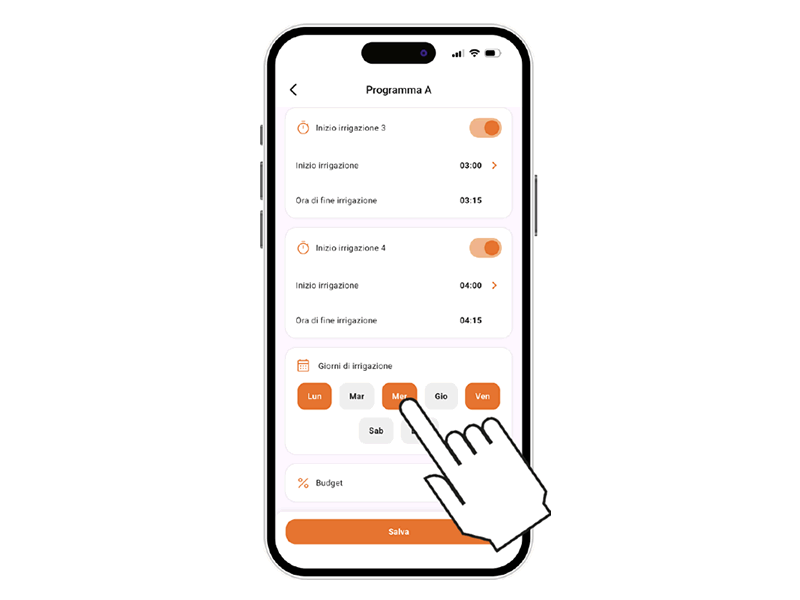

Wählen Sie anschließend die Wochentage, an denen die Bewässerung stattfinden soll.
Die Bewässerung erfolgt an den orange markierten Tagen.

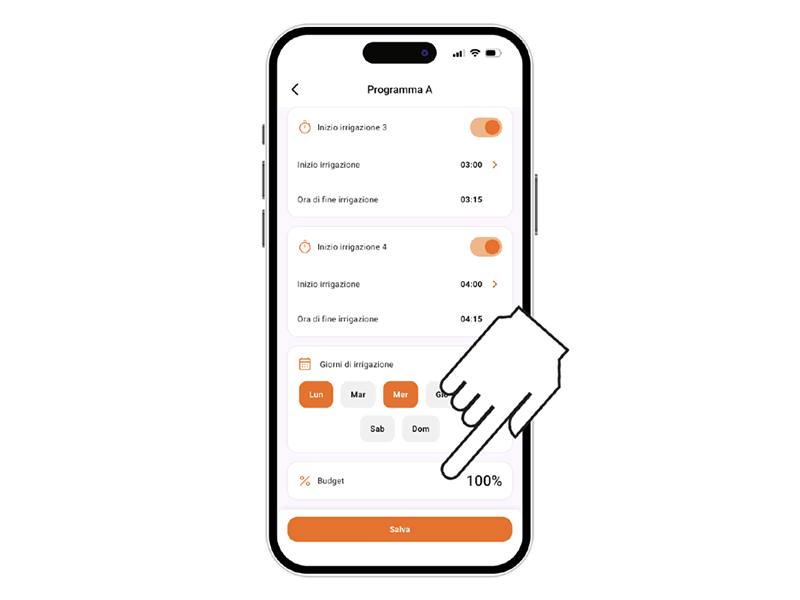

Falls nötig, kann ein BUDGET eingestellt werden, um die Bewässerungszeiten um –50 % bis +150 % zu ändern, ohne das Programm zu ändern.

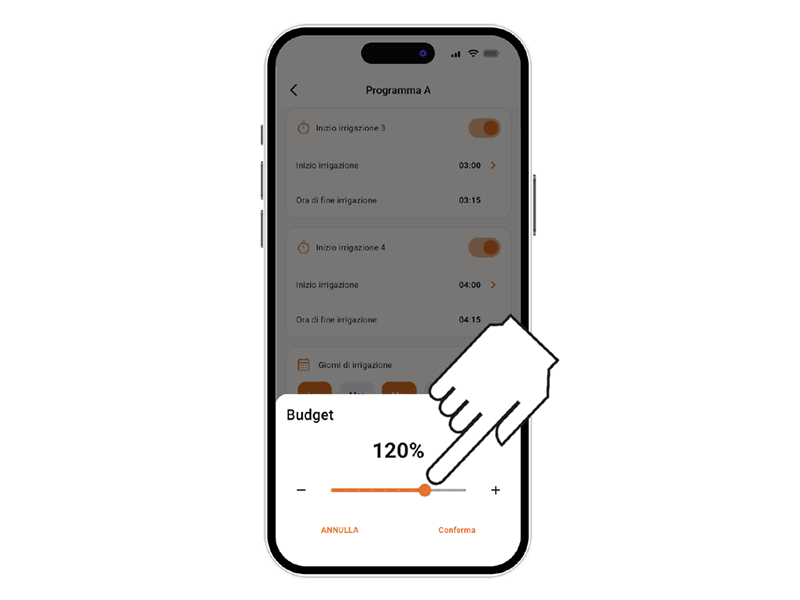

Ziehen Sie den Schieberegler, um den Budgetwert zu erhöhen oder zu reduzieren, oder verwenden Sie die Tasten „+“ oder „–“, und bestätigen Sie anschließend den neuen Wert.

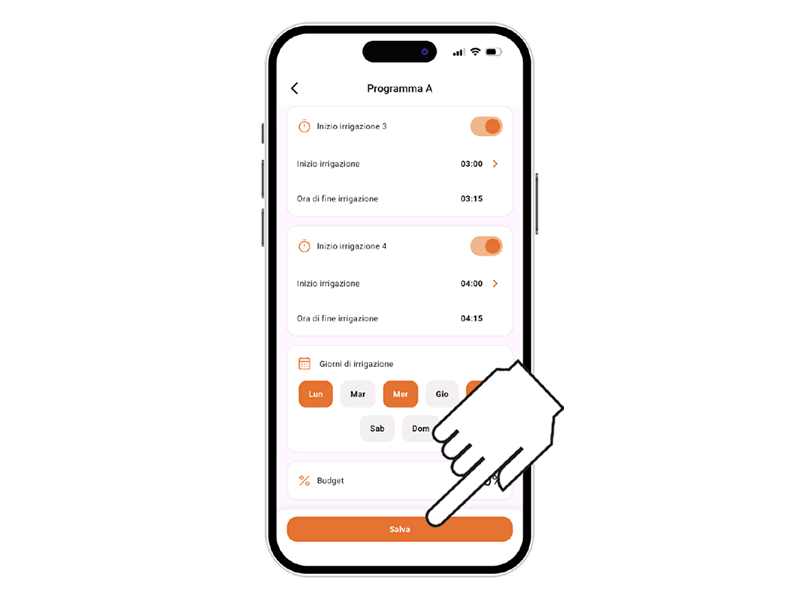

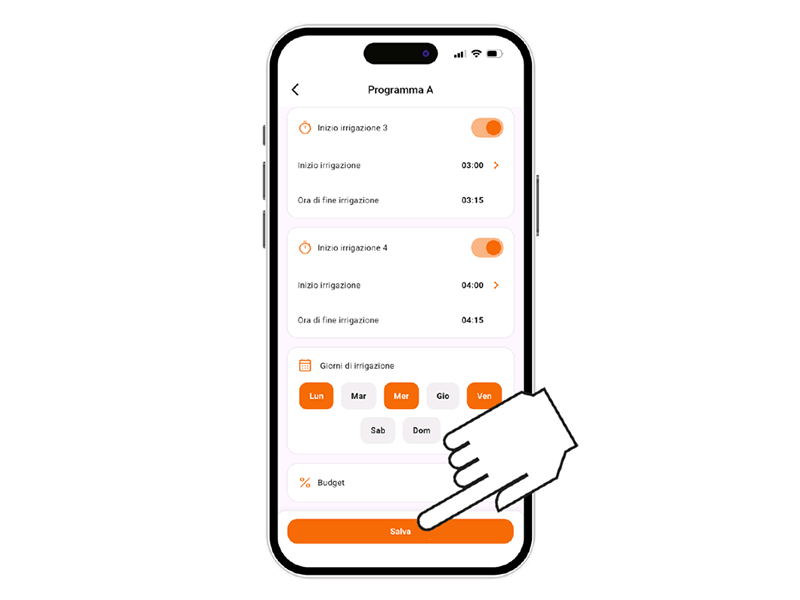

Um die eingegebenen Einstellungen zu bestätigen, drücken Sie Speichern.
Achtung: Programme dürfen sich nicht überschneiden; es kann nur ein Ventil gleichzeitig geöffnet werden.

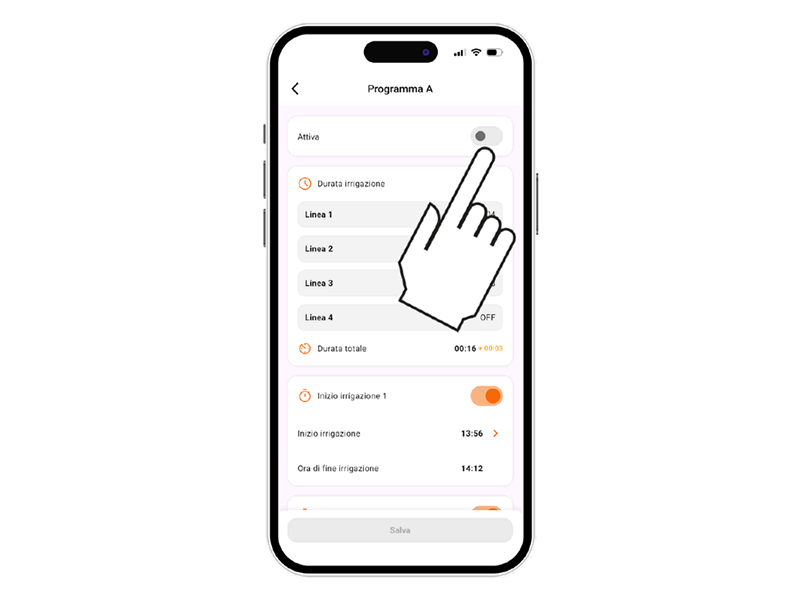

Wenn das Programm sofort aktiv sein soll, stellen Sie sicher, dass der Programmschalter auf AKTIV steht.

Damit programmierte Bewässerungen stattfinden, stellen Sie sicher, dass auch der Schalter für automatische Bewässerung auf AKTIV steht.

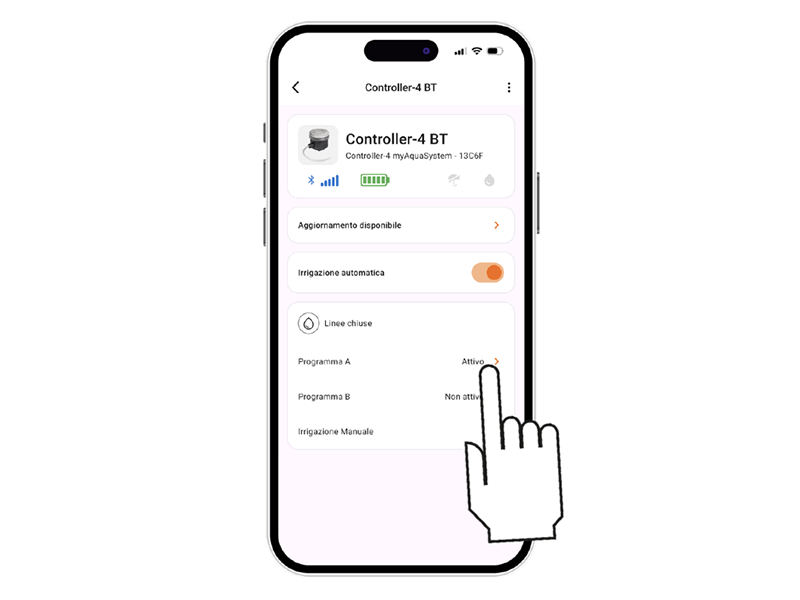

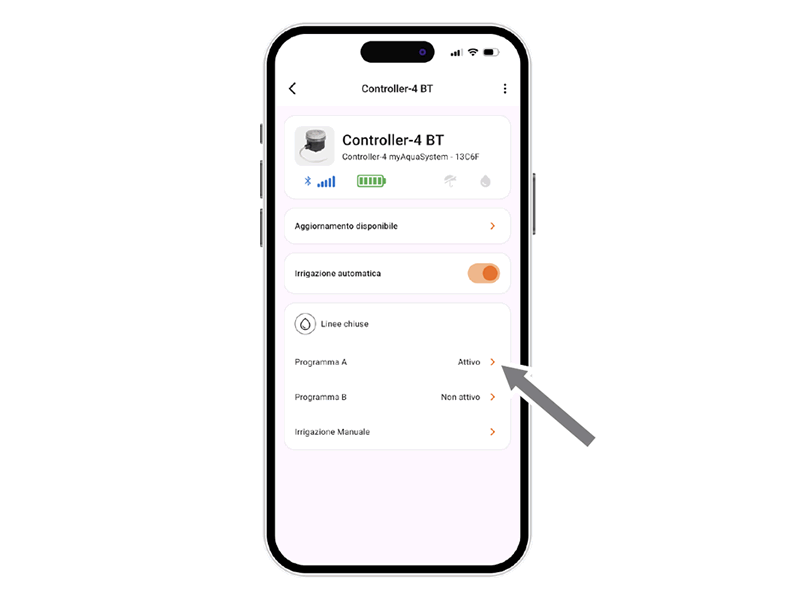

Wählen Sie auf der Programmierseite das Programm aus, das Sie ändern möchten.

Ändern Sie die gewünschten Einstellungen.

Um Änderungen zu übernehmen, drücken Sie Speichern.

Es ist möglich, die Bewässerungslinien manuell für einen bestimmten Zeitraum zu öffnen und zu schließen.
Drücken Sie die Programmerkachel.

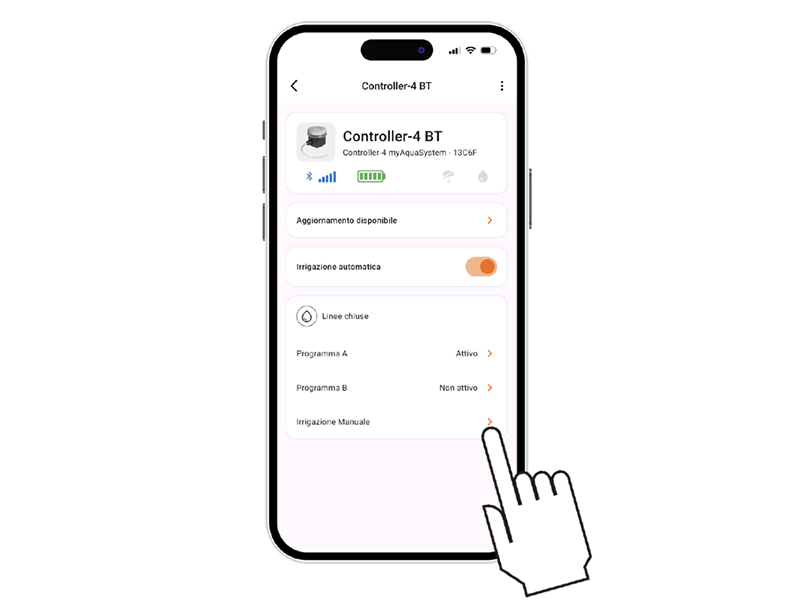

Wählen Sie die Option „Manuelle Bewässerung“.

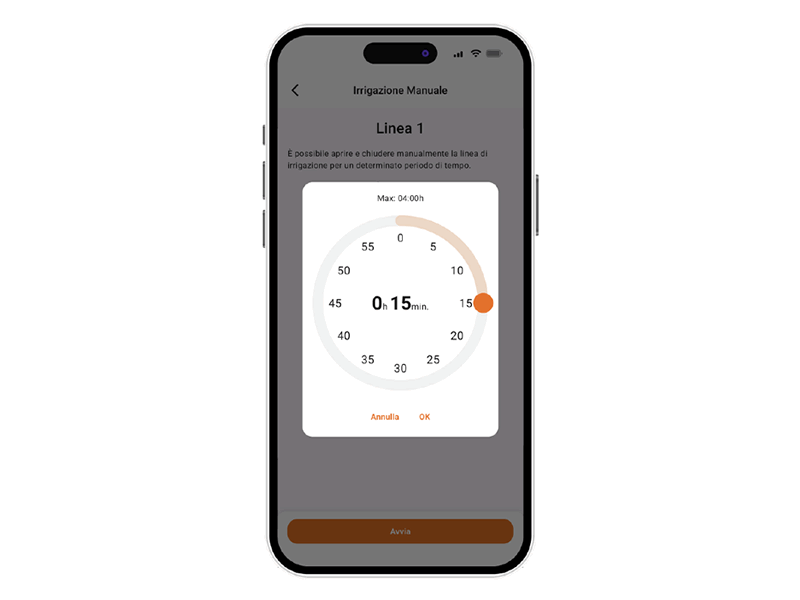

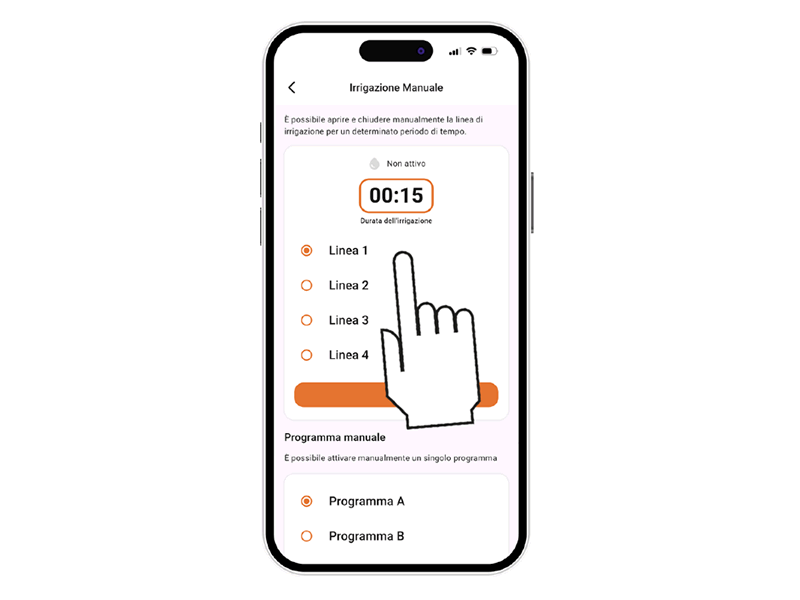

Wählen Sie die gewünschte Bewässerungslinie und stellen Sie die Dauer ein, indem Sie auf Stunden/Minuten drücken.

Drehen Sie die Minutenzahlen, bis die gewünschte Dauer erreicht ist, und bestätigen Sie. Die Bewässerung ist von 1 Minute bis 4 Stunden einstellbar.

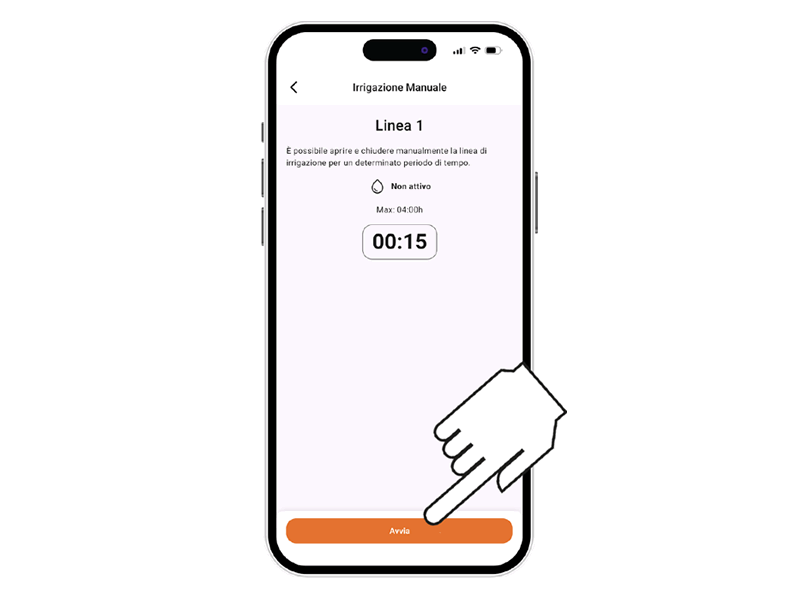

Um die Bewässerung zu starten, drücken Sie START.

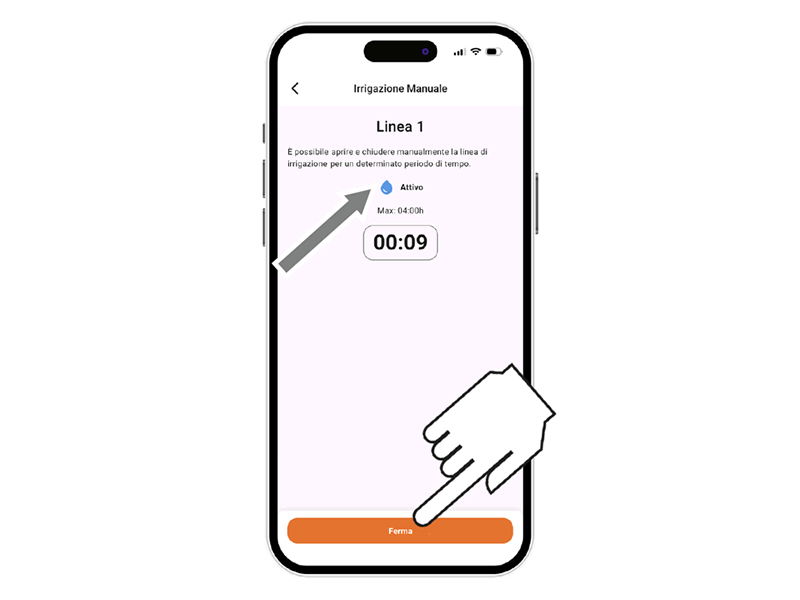

Die manuelle Bewässerung kann vorzeitig durch Drücken von STOP beendet werden.
Nach Abschluss kehrt der Programmer in den automatischen Modus zurück. Eine automatische Bewässerung während der manuellen findet nicht statt.

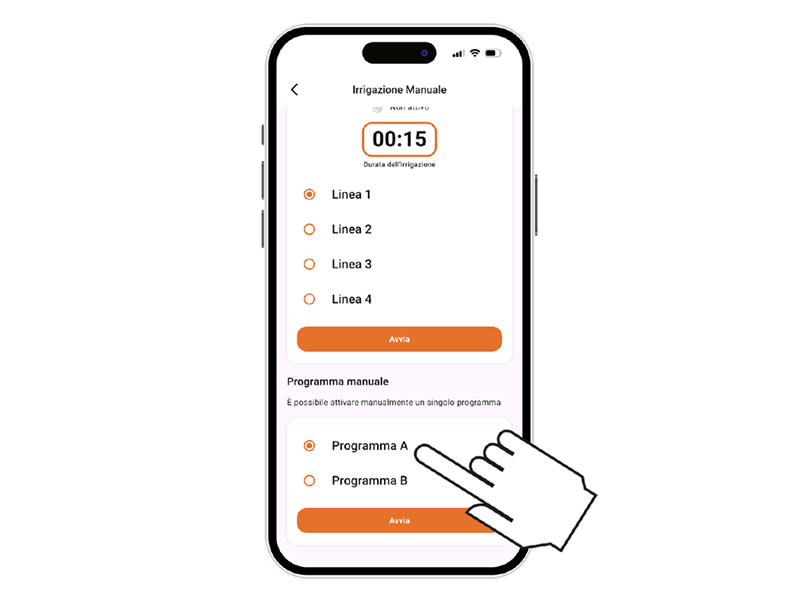

Es ist auch möglich, ein einzelnes Programm manuell zu starten. Diese Funktion führt den gesamten Programmzyklus aus und öffnet die Ventile nacheinander gemäß den Einstellungen.

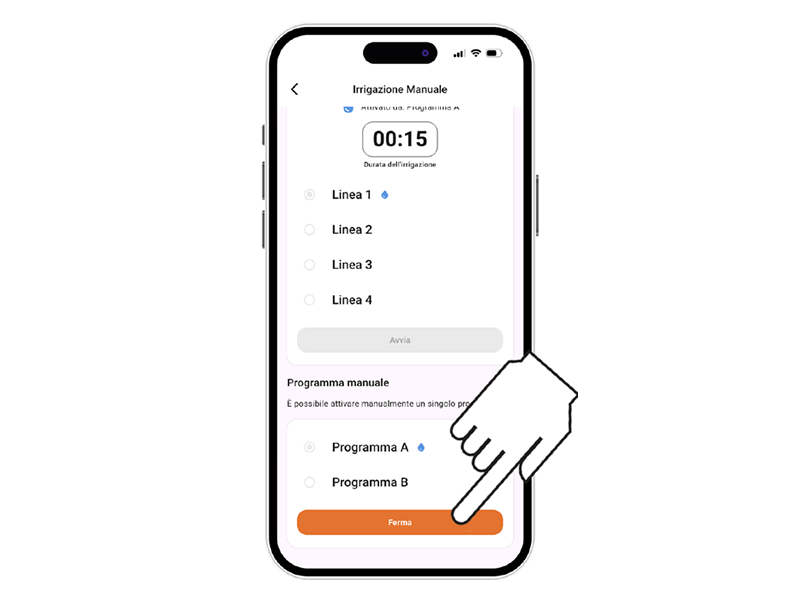

Die manuelle Bewässerung kann vor Abschluss des Zyklus durch Drücken von STOP beendet werden.

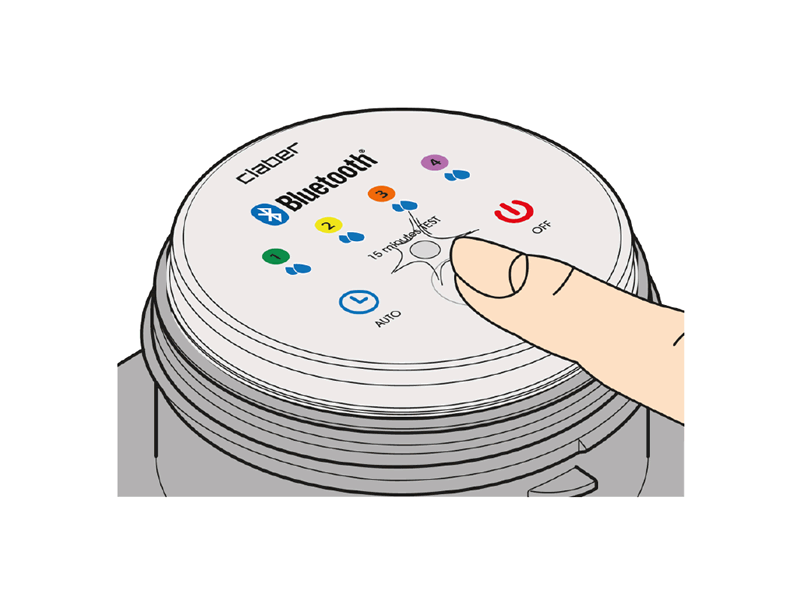

Um die manuelle Bewässerung am Controller zu aktivieren, drücken Sie die Controller4-BT-Taste mehrmals, bis die LED in der Farbe der zu öffnenden Leitung blinkt: Leitung 1 GRÜN, Leitung 2 GELB, Leitung 3 ORANGE, Leitung 4 VIOLETT.
Eine manuelle 15-minütige Bewässerung startet auf der gewählten Leitung.

Um sie vorzeitig zu beenden, drücken Sie erneut die Programmiertaste.
Nach Abschluss kehrt das Gerät in den Automatikmodus zurück. Während des manuellen Betriebs erfolgt keine automatische Bewässerung.

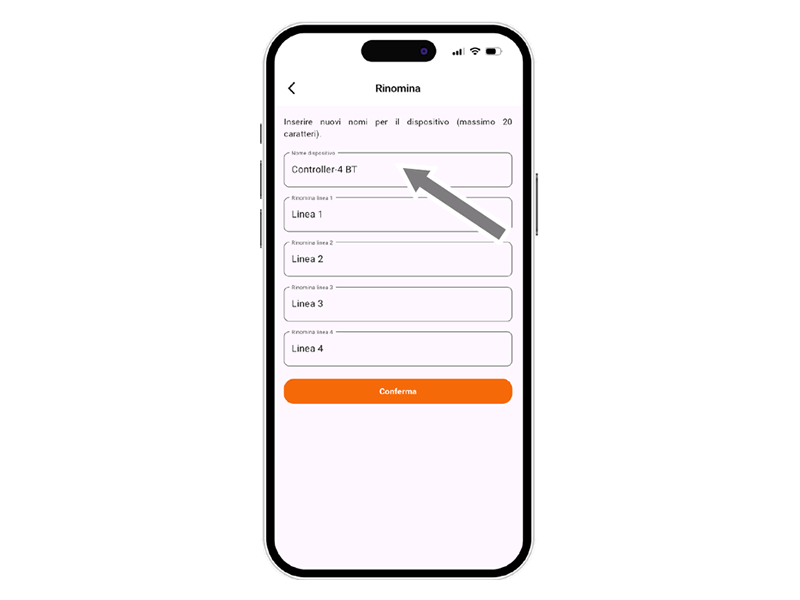

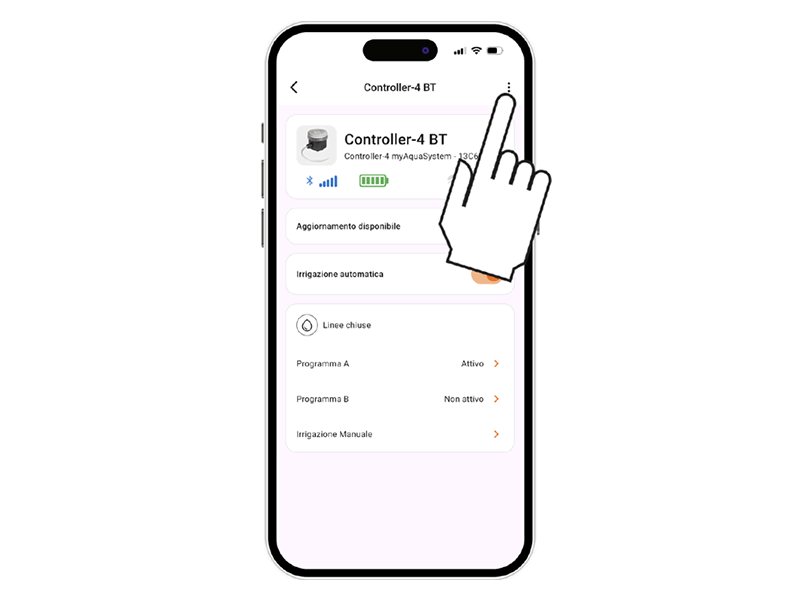

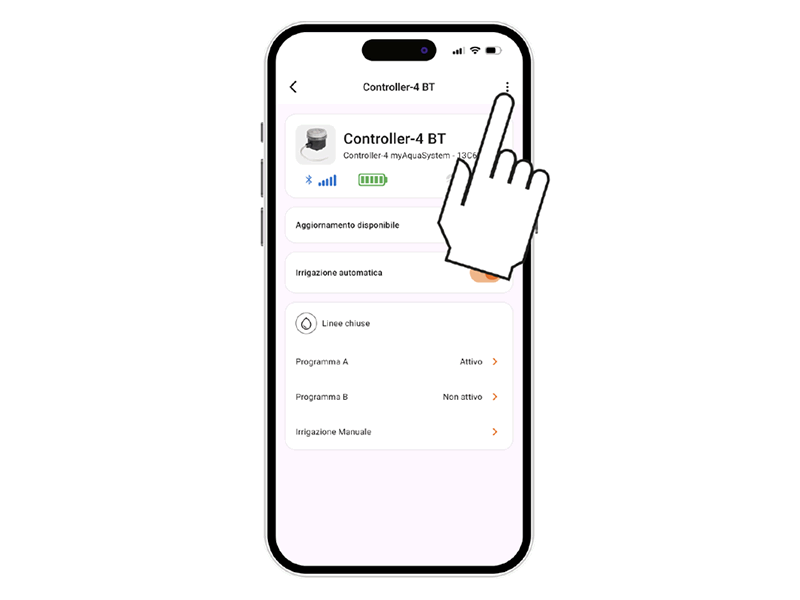

In der myClaber-App können Sie dem Bewässerungscomputer oder seinen Bewässerungslinien einen Namen geben.

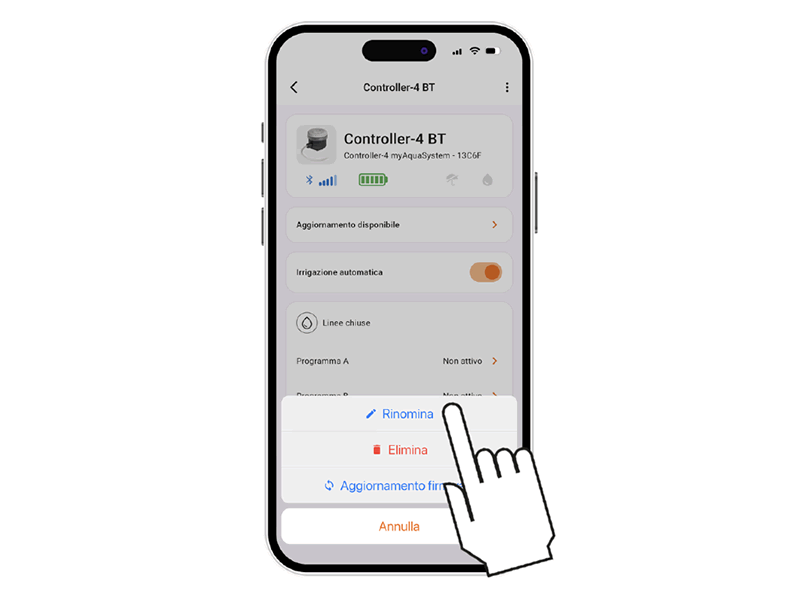

Wählen Sie die Aktion „Umbenennen“.

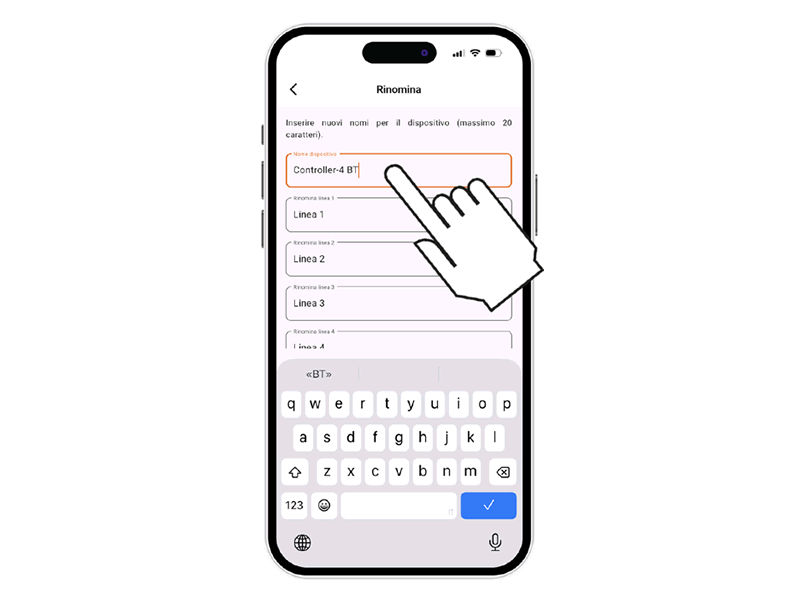

Um dem Gerät oder einer Bewässerungslinie einen Namen zu geben, tippen Sie in das Textfeld.

Text eingeben (max. 20 Zeichen) und bestätigen.

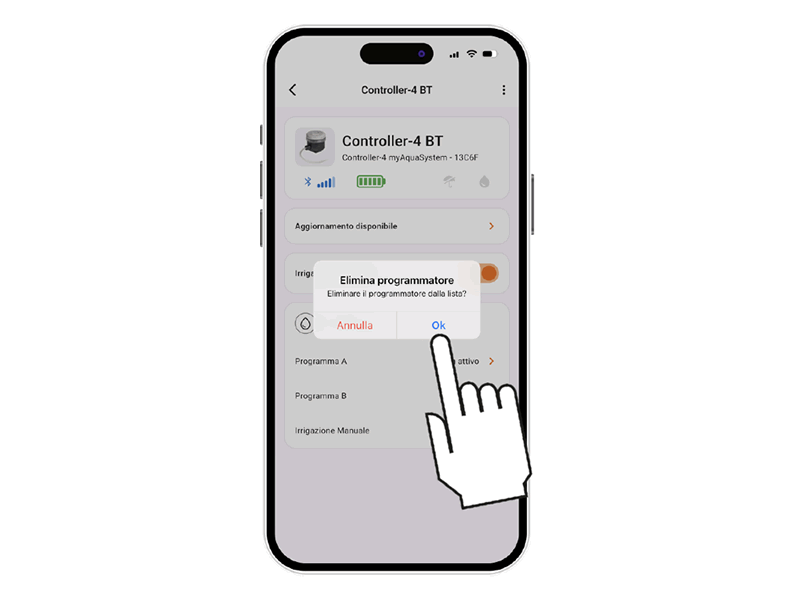

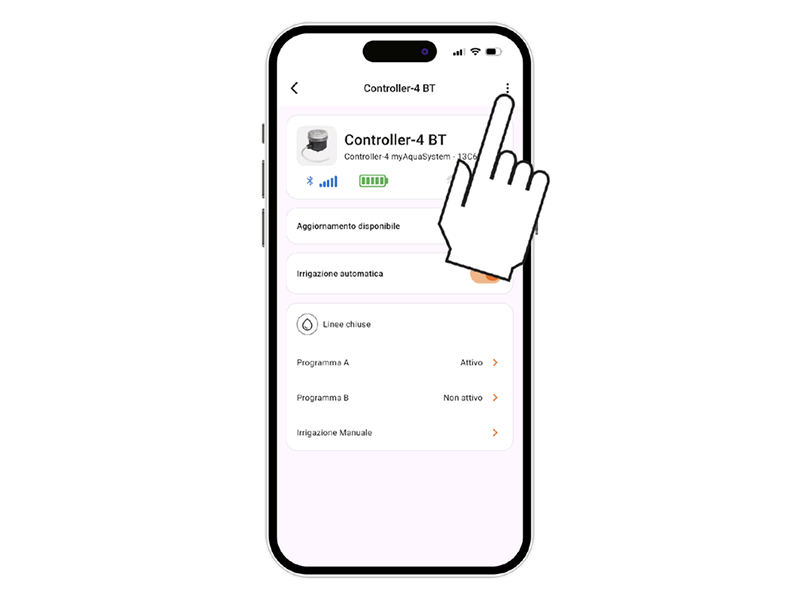

Mit der myClaber-App ist es möglich, einen zugeordneten Programmierer zu löschen.

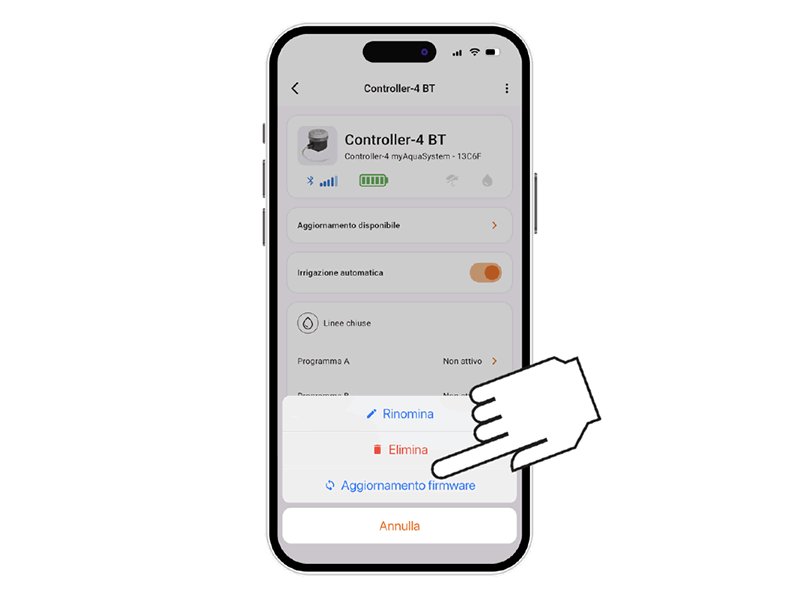

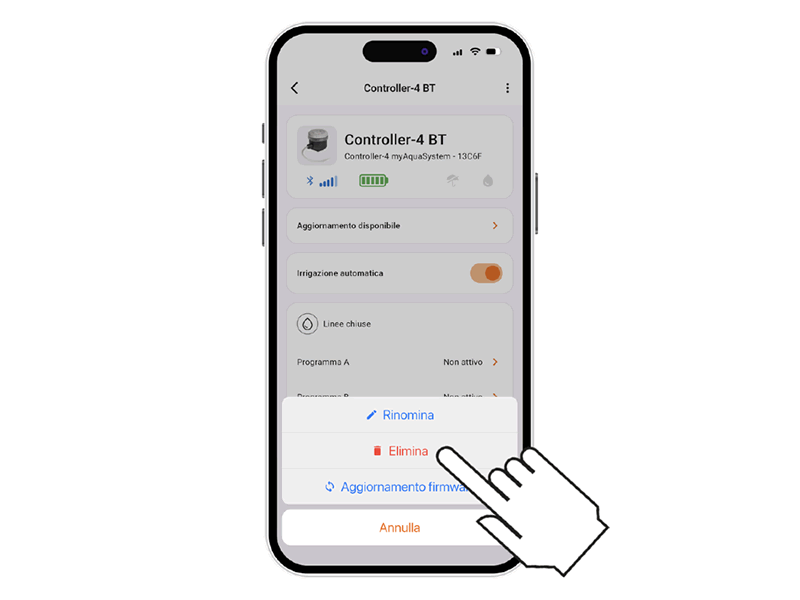

Wählen Sie die Funktion „Löschen“.

Bestätigen Sie das Löschen.
Der Programmierer wird nicht mehr in der myClaber-App angezeigt. Um ihn erneut zu koppeln, wiederholen Sie den KOPPLUNGSPROZESS.Achtung:
Ein aus der App gelöschter Programmierer führt weiterhin die programmierten automatischen Bewässerungen aus, erscheint jedoch nicht mehr auf dem Hauptbildschirm. Um nur die automatische Bewässerung zu stoppen, verwenden Sie den Schalter Automatische Bewässerung.

Mit der myClaber-App kann die Software (Firmware) des Programmierers aktualisiert werden.

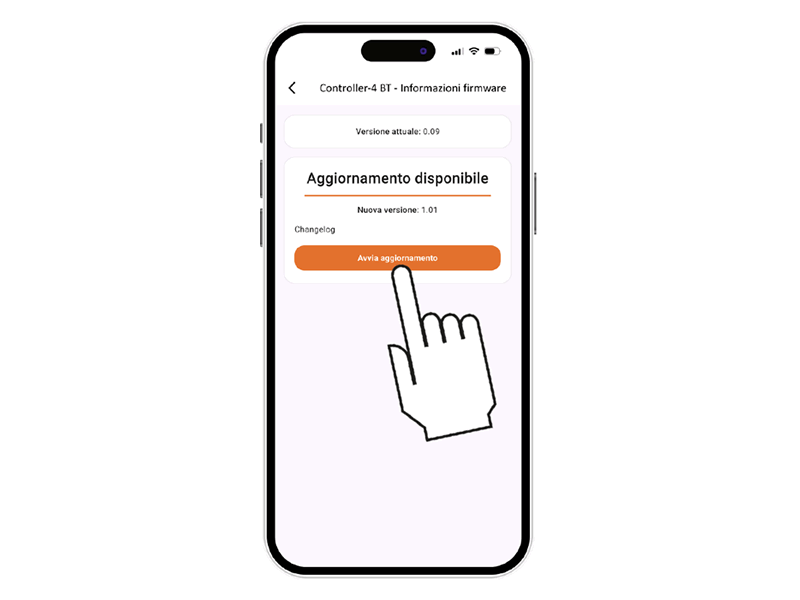

Wenn ein Update verfügbar ist, erscheint die Meldung UPDATE VERFÜGBAR.

Drücken Sie die Taste, um fortzufahren.

Bestätigen Sie die Meldung, um das Update zu starten.

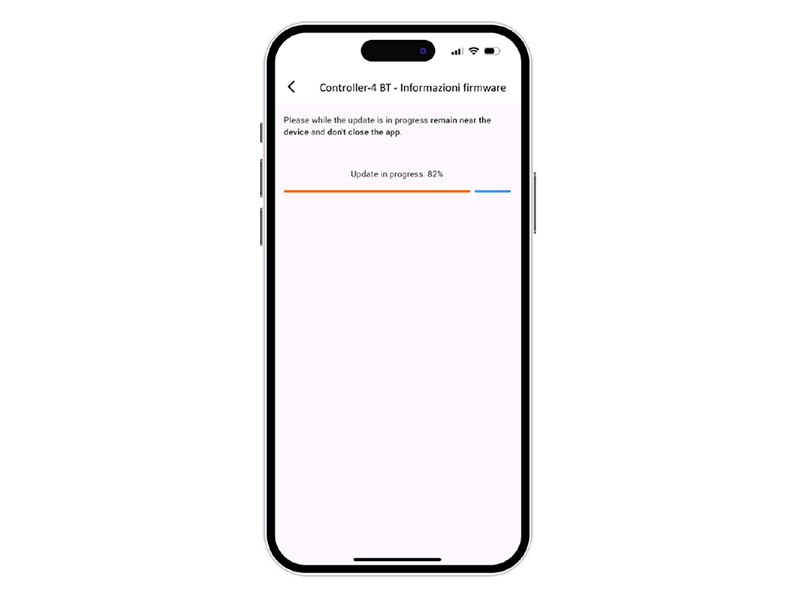

Während des Vorgangs stellen Sie sicher, dass Sie sich in der Nähe des Programmierers befinden und die App nicht schließen, bis das Update abgeschlossen ist.

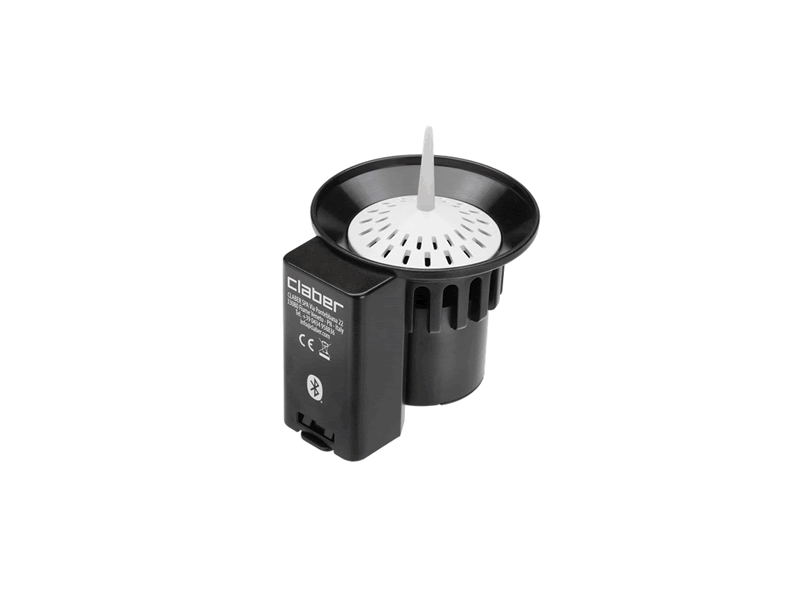

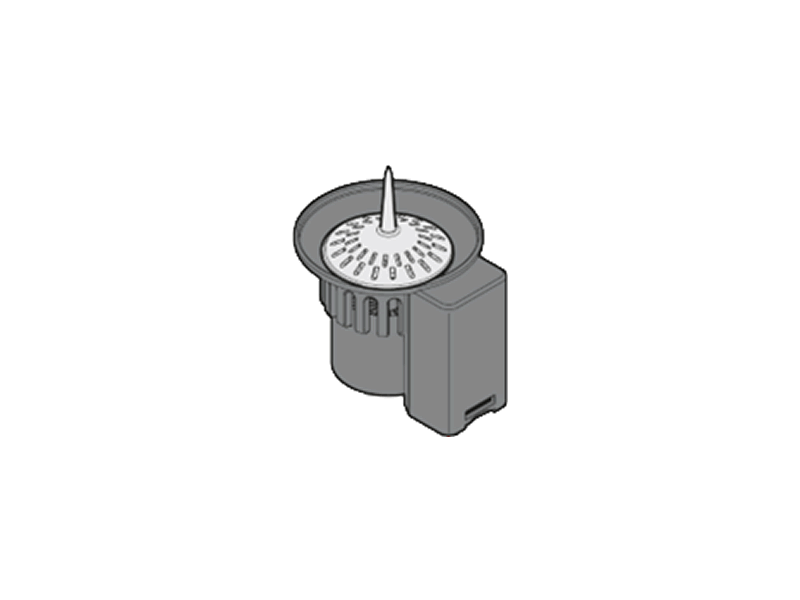

Der Programmierer kann mit dem Claber Rain Sensor Bluetooth® (Code 90844) verwendet werden.

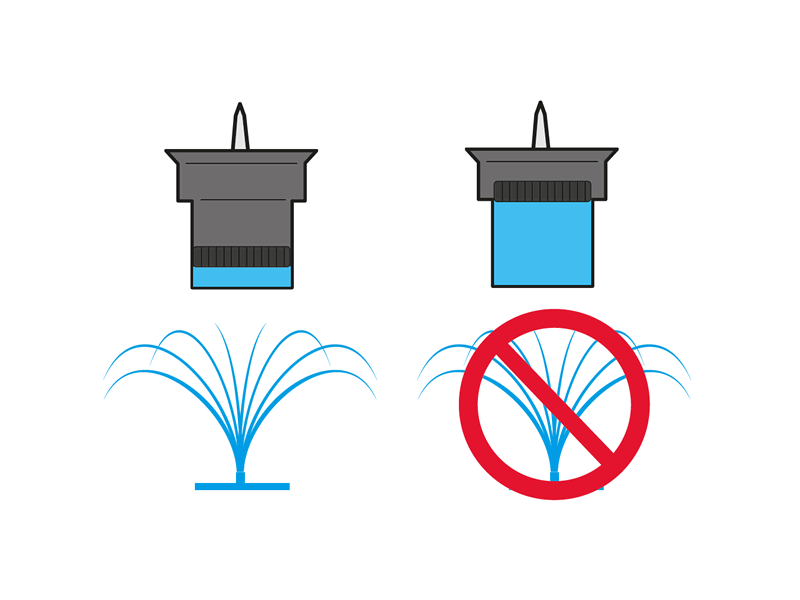

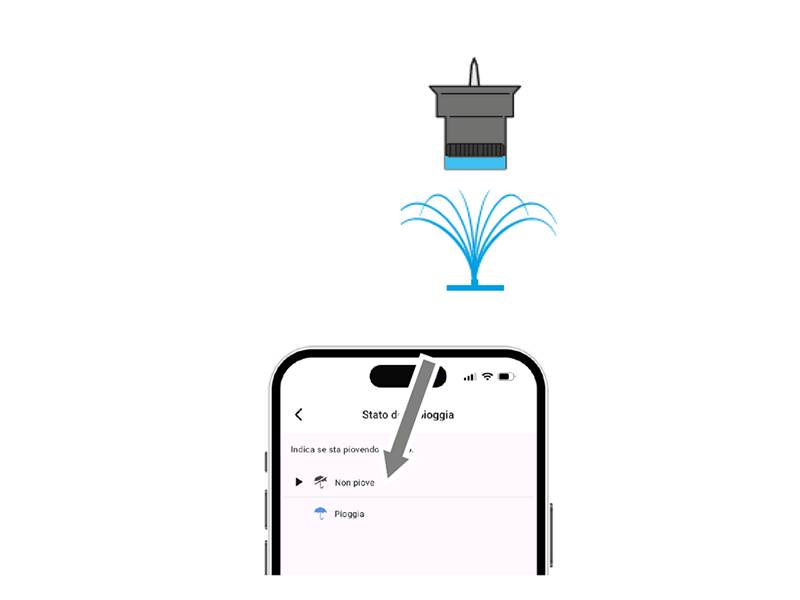

Der Rain Sensor übermittelt seinen Status an den Programmierer: Wenn der Behälter voll ist (Niederschlag von mindestens 5 mm), startet die Bewässerung nicht und eine laufende Bewässerung stoppt innerhalb einer Minute. Das manuelle Öffnen des Ventils, per Taste oder App, bleibt auch bei aktivem Rain Sensor möglich.

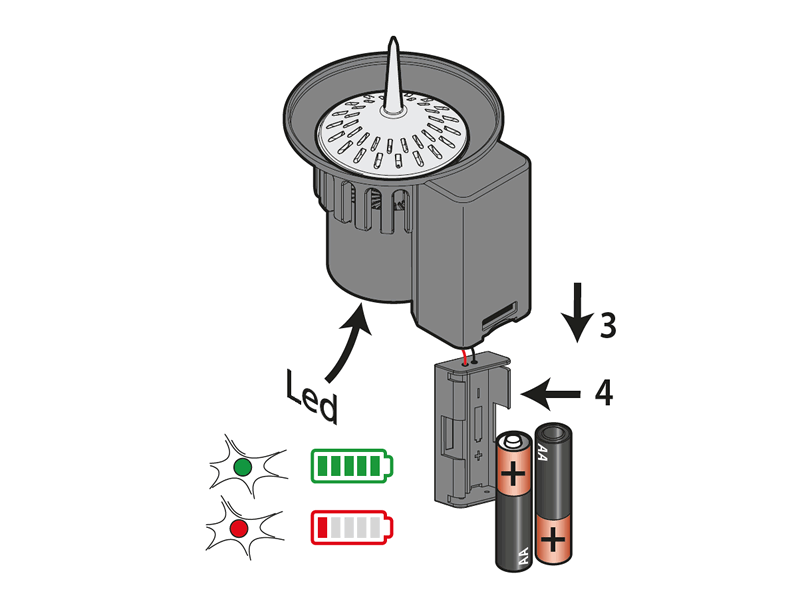

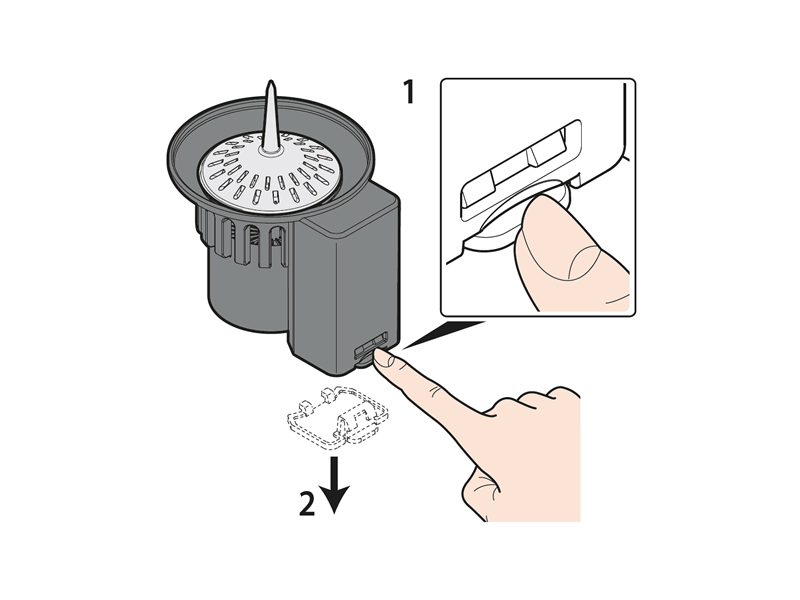

Öffnen Sie das Batteriefach.
Entriegeln und entfernen Sie die untere Abdeckung über den seitlichen Clip.

Verwenden Sie ausschließlich zwei neue, nicht aufladbare 1,5-V-AA-Alkalibatterien (LR6).
Wenn die LED rot blinkt, sind die Batterien fast leer: ersetzen Sie sie baldmöglichst.
Entsorgen Sie verbrauchte Batterien in den dafür vorgesehenen Behältern.
Es wird empfohlen, die Batterien bei langer Nichtbenutzung des Rain Sensor BT zu entfernen.

Öffnen Sie das Batteriefach und suchen Sie hinten das Etikett mit den Informationen.

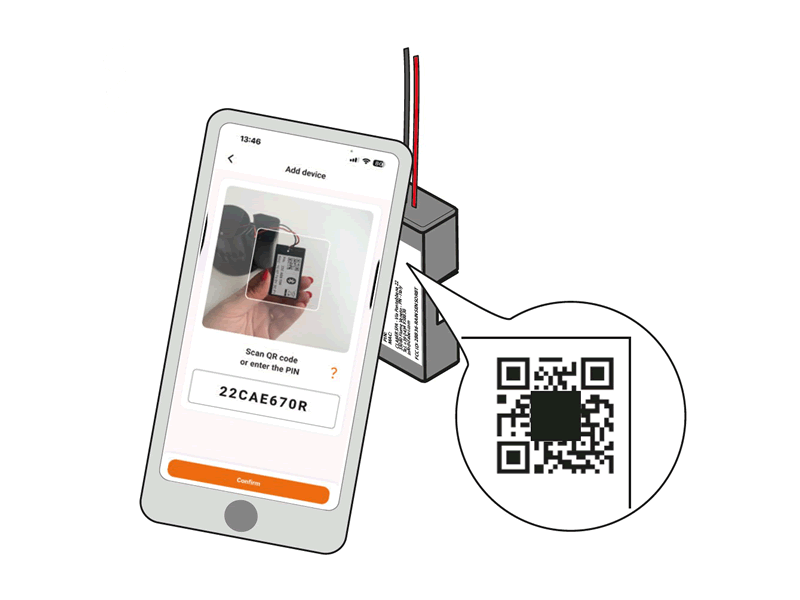

Geben Sie den Zahlencode (PIN) ein oder scannen Sie den QR-Code auf dem Etikett.

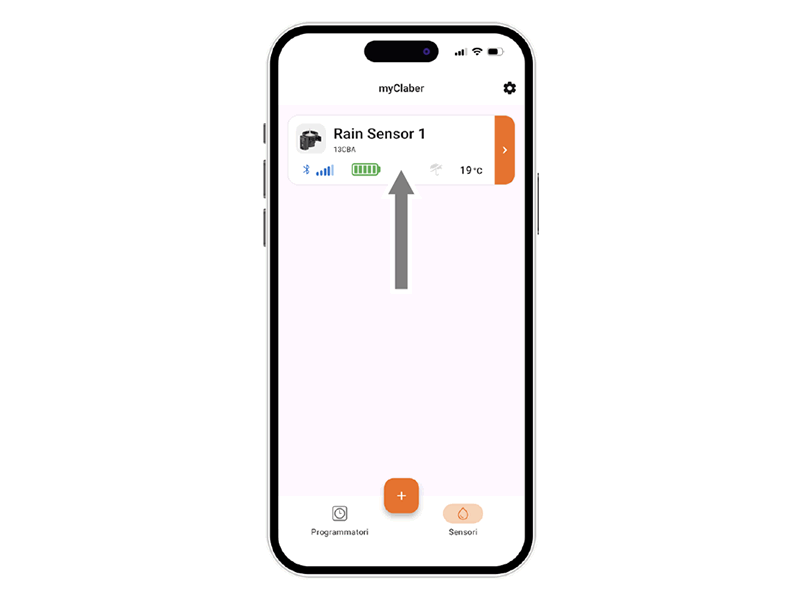

Die Rain-Sensor-BT-Karte erscheint auf der Hauptseite der App.

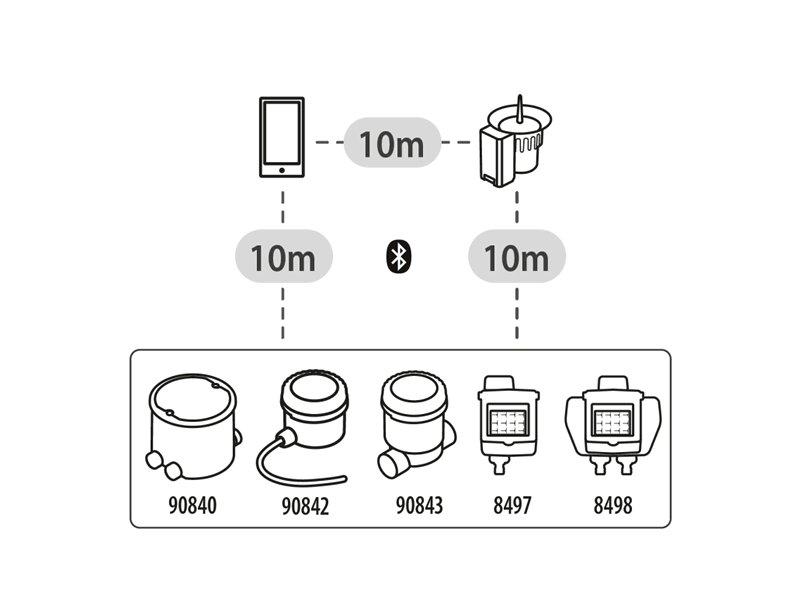

Für die Installation stellen Sie sicher, dass der gewählte Standort dem Regensensor ermöglicht, mit allen zu steuernden Geräten zu kommunizieren; jeder Rain Sensor kann mit bis zu 8 Programmierern kommunizieren.
Die maximale Reichweite beträgt 10 m ohne Hindernisse (siehe Bedienungsanleitung des Rain Sensors).
Wenn ein einzelner Sensor nicht alle Programmierer erreicht, wird empfohlen, mehrere zu installieren.

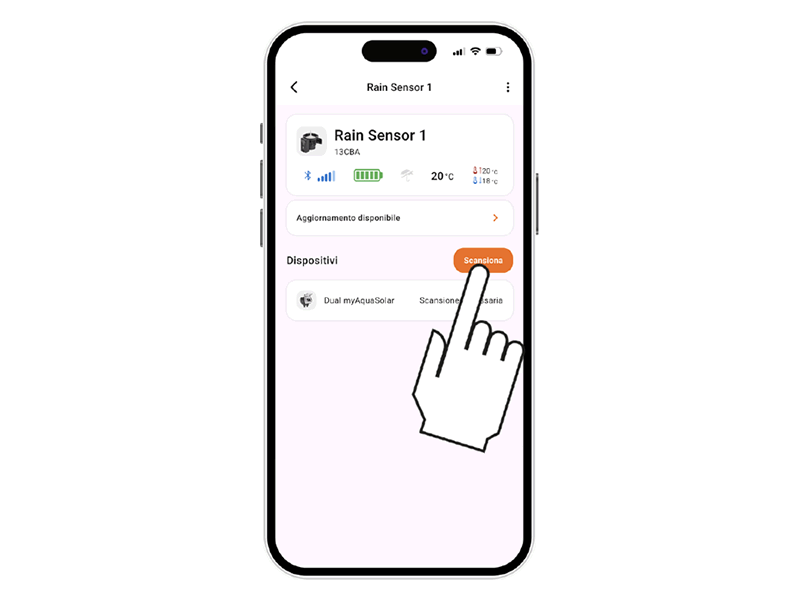

Starten Sie den Scan, um verfügbare Programmierer in der Nähe des Rain Sensors zu finden.
Überprüfen Sie, ob die Bluetooth®-Signalqualität ausreichend ist (mind. 2 Balken).

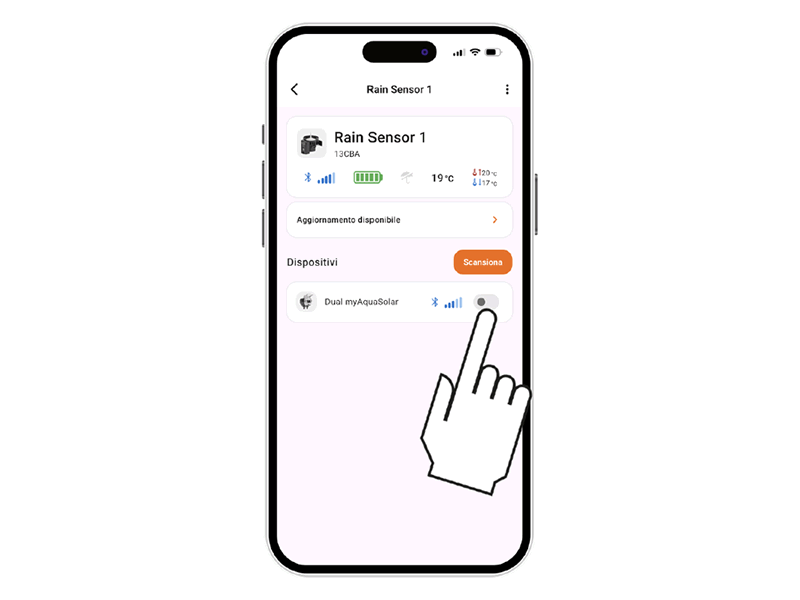

Koppeln Sie den Rain Sensor mit einem oder mehreren Programmierern, die in der App installiert sind.

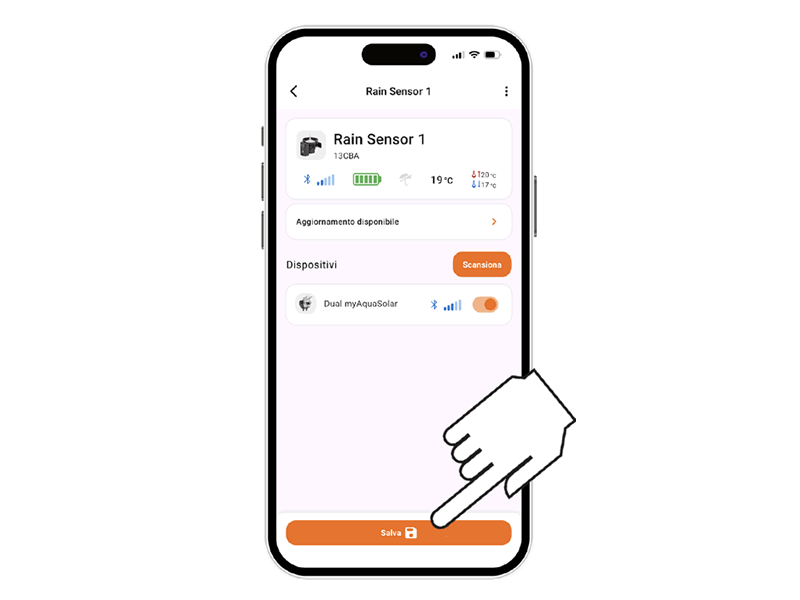

Nach dem Koppeln des Programmierers müssen die Änderungen gespeichert werden.

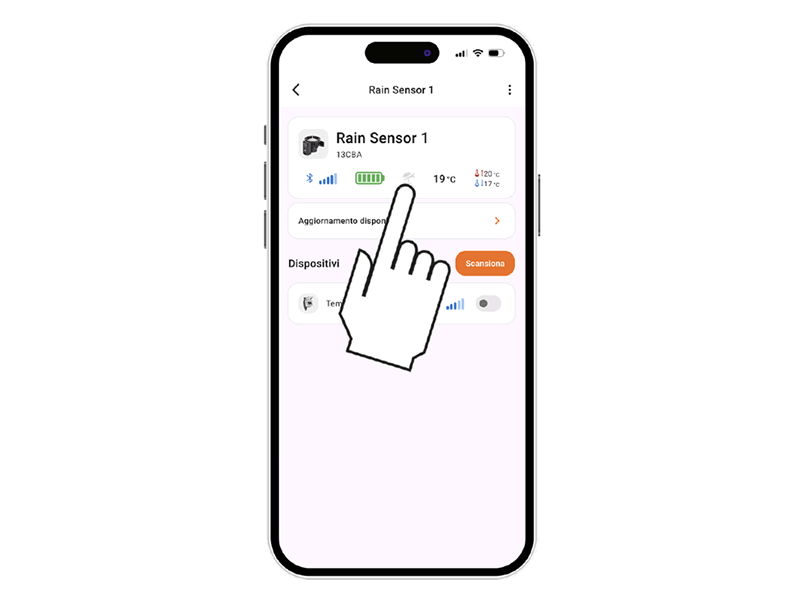

Der Status des Regensensors kann eingesehen werden, indem Sie die Programmierkarte in der App auswählen.

Der Sensorstatus wird in der oberen Leiste über das Regenschirm-Symbol angezeigt.
Der Sensor übermittelt seinen Status jede Minute an den Programmierer.

Ein graues Regenschirmsymbol bedeutet, dass der Sensor leer ist und die automatische Bewässerung wie programmiert stattfindet.

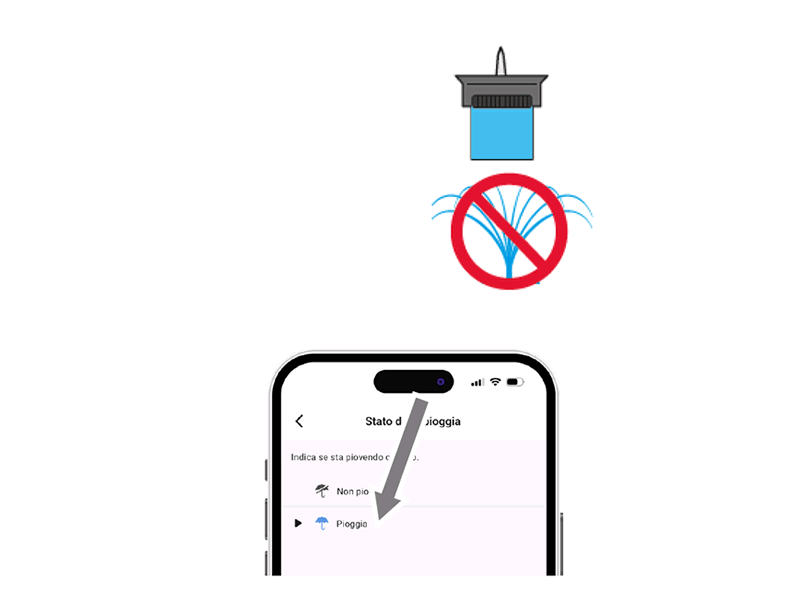

Ein blaues Regenschirmsymbol bedeutet, dass der Sensor voll ist (Niederschlag mindestens 5 mm/m²) und ein Stoppsignal an die verbundenen Programmierer über die myClaber-App sendet.
Wenn das Wasser verdunstet, sendet der Sensor ein Fortsetzungssignal.
