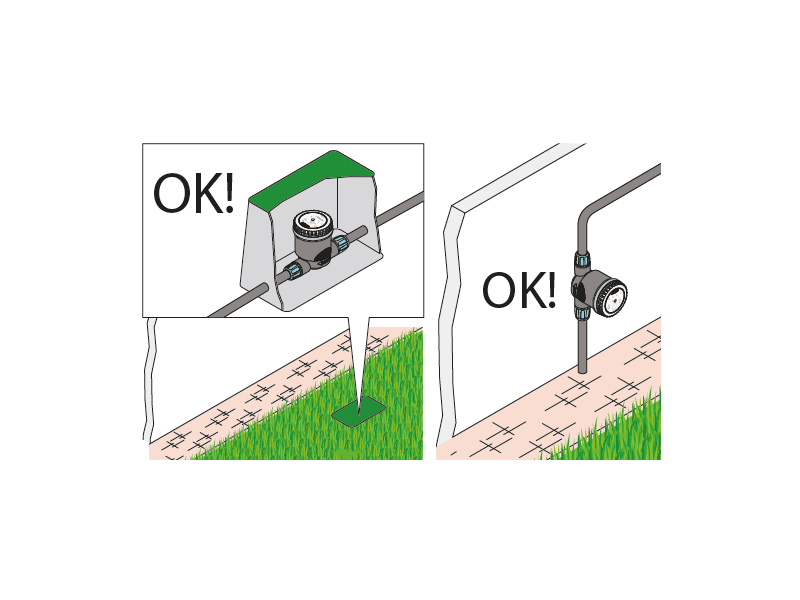

La electroválvula, con la tapa correctamente enroscada, es completamente estanca y funciona incluso sumergida permanentemente en agua hasta un metro de profundidad (IP68). Puede instalarse dentro o fuera de arquetas.
Dimensionar el sistema según la disponibilidad de agua (l/min). Para sistemas que no utilicen agua limpia o potable, se recomienda instalar un filtro aguas arriba.

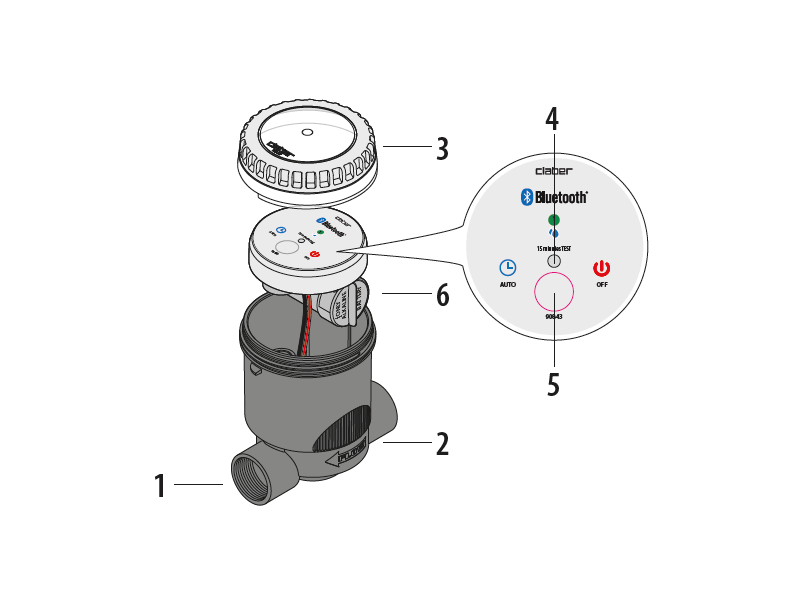

1) Paso de agua
2) Cuerpo
3) Tapa
4) LED AZUL riego automático activo, VERDE riego en curso, ROJO riego automático inactivo
5) Botón de selección de función
6) Compartimento de baterías

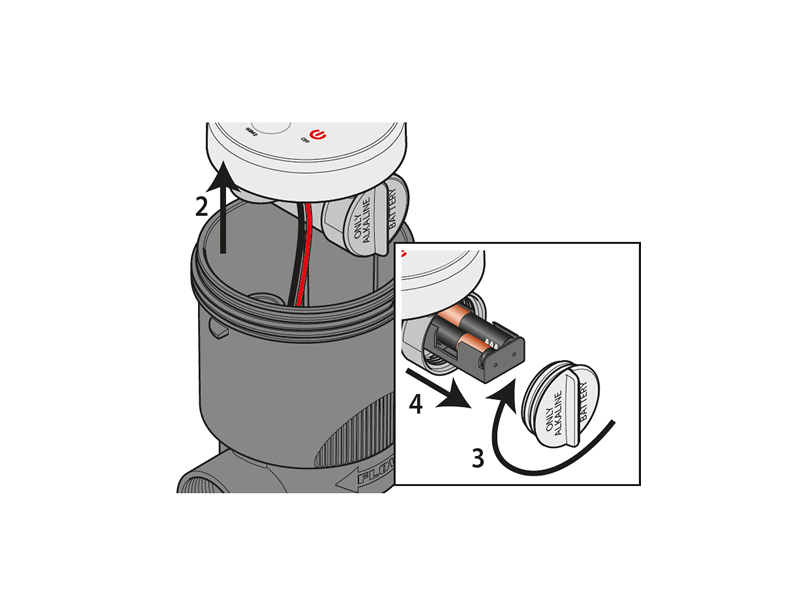

Inserte la batería como se indica en el paso ①.
Al conectar la batería respete la polaridad. Use únicamente baterías alcalinas AAA de 1,5V tipo LR3, nuevas, de marca, no recargables y con fecha de caducidad superior a un año y nunca utilizadas.
Para desechar las baterías agotadas utilice los contenedores de recogida adecuados.

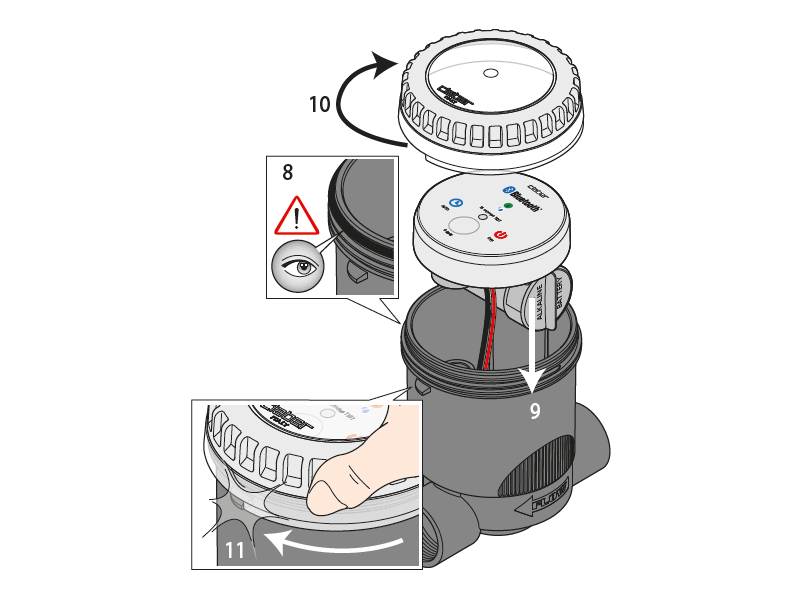

Para garantizar la estanqueidad (IP68), enrosque completamente la tapa transparente hasta el tope, asegurándose de que la junta esté bien colocada ②.

Programador controlable exclusivamente mediante smartphone a través de la app myClaber usando tecnología Bluetooth®.
Para comenzar, debe estar instalada la app.
Disponible en Google Play® y App Store®.

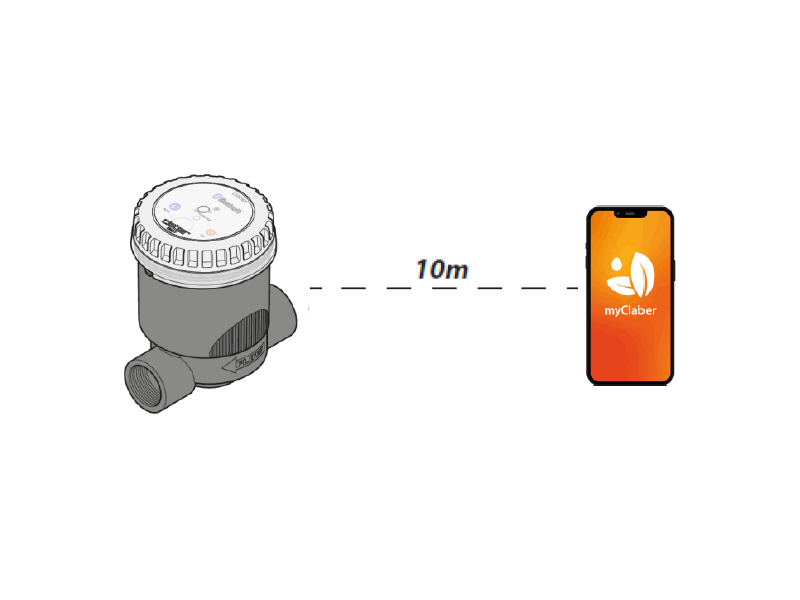

Durante la comunicación, mantenerse dentro de 10 m.

Abra la app myClaber; Bluetooth® debe estar activado.

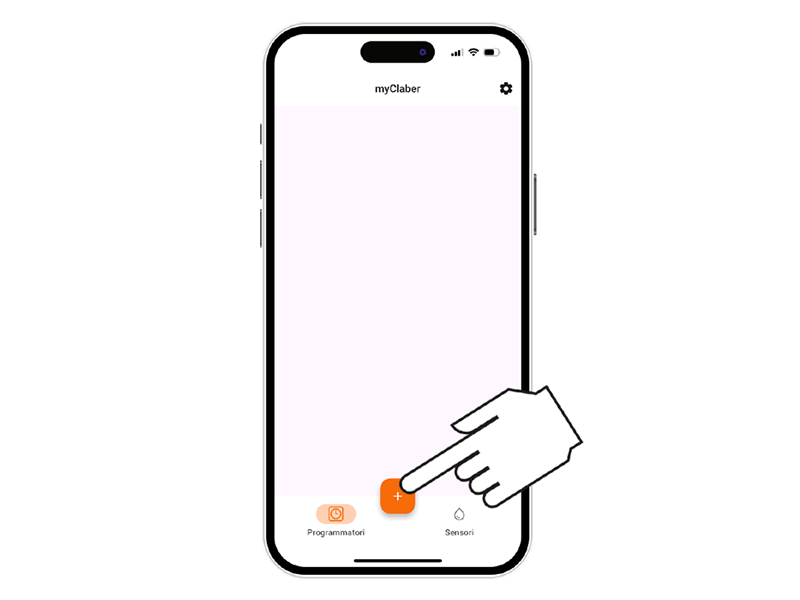

En la pantalla principal pulse « + ».

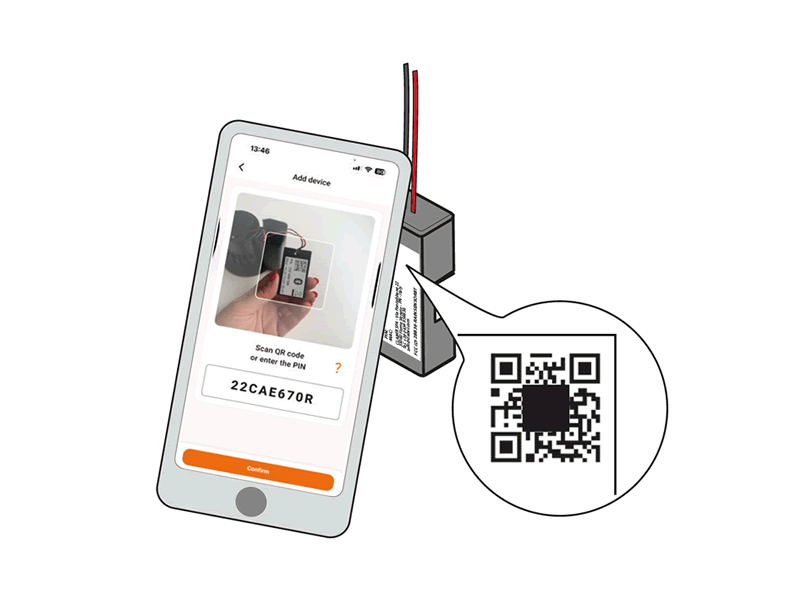

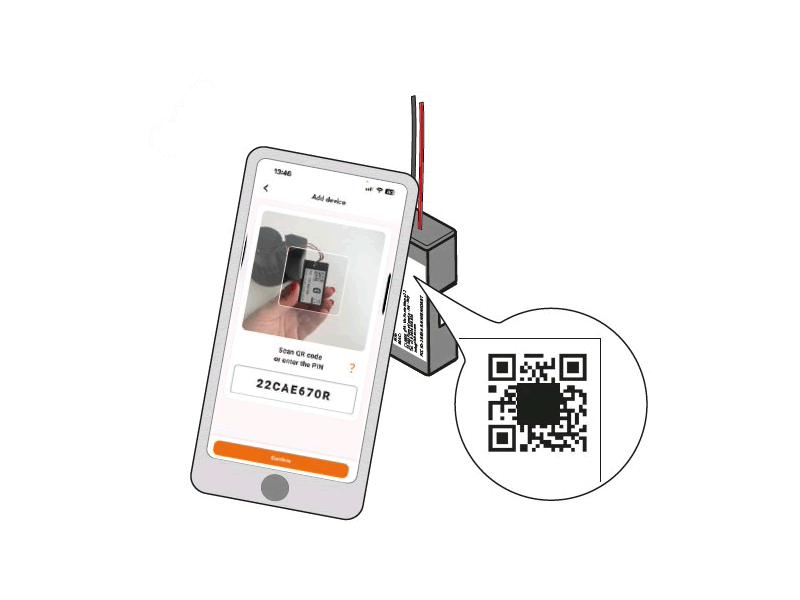

Introduzca el PIN o escanee el QRCode.
Info en la parte trasera del compartimento de baterías.

Abra de nuevo la app; Bluetooth® debe estar activado.

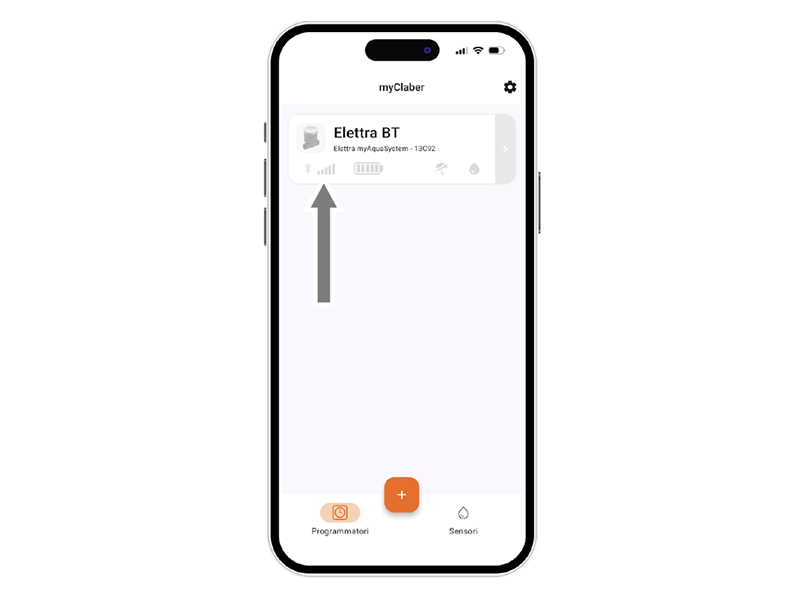

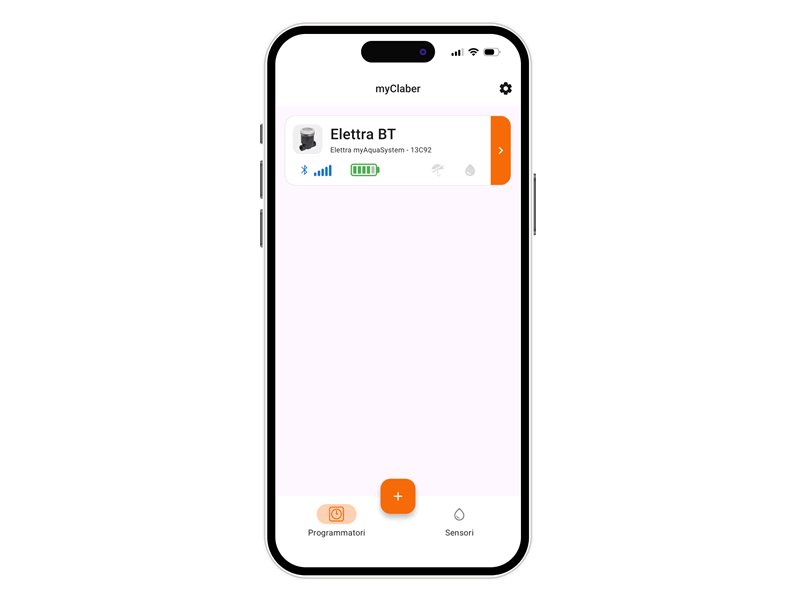

El programador aparecerá en la pantalla principal.
Máx. 8 programadores y 8 sensores.

Es posible conectar el programador a un Rain Sensor BT (cod. 90844).
El sensor permite suspender automáticamente el inicio del riego en caso de lluvia.
Siga aquí la instalación del sensor#.

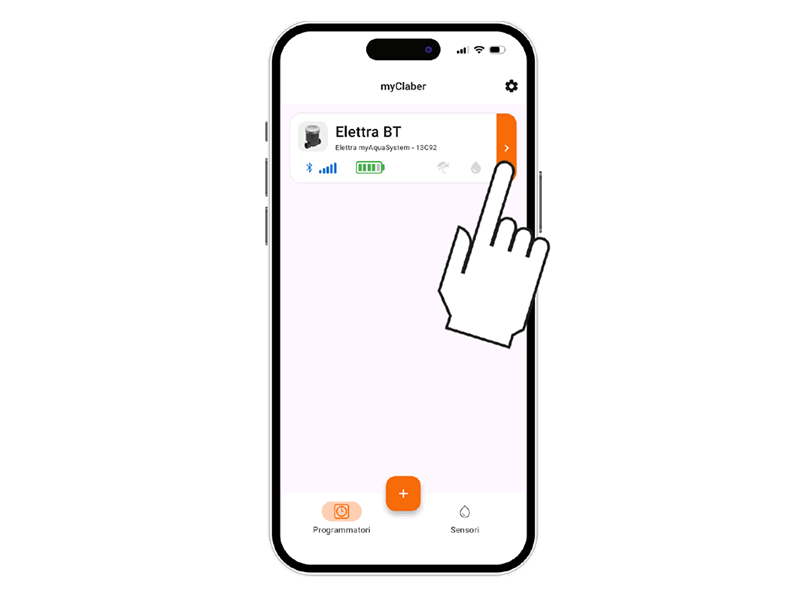

Para verificar el estado del programador, seleccione su tarjeta en la aplicación.

En la barra superior se muestran las informaciones sobre su estado.

Los iconos representan, en orden: señal Bluetooth®, nivel de energía, posible Rain Sensor e irrigación en curso.
Para conocer el significado de cada icono, selecciónelo para ver una página explicativa.

Al seleccionar la tarjeta del programador, es posible ver la información sobre su estado en la barra superior.

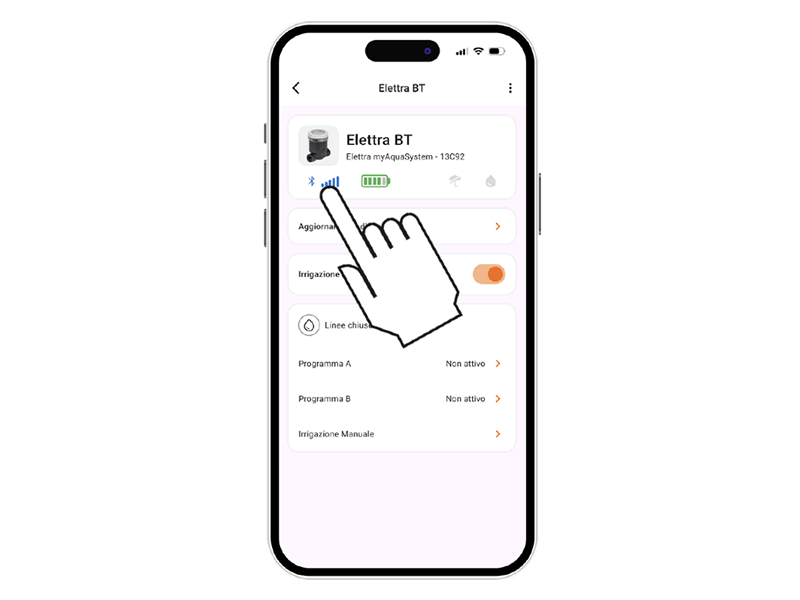

El icono de señal Bluetooth® muestra si el programador es alcanzable (azul) o no (gris). En ese caso, es necesario acercarse con el smartphone.
Para conocer el significado, selecciónelo para ver la página explicativa.

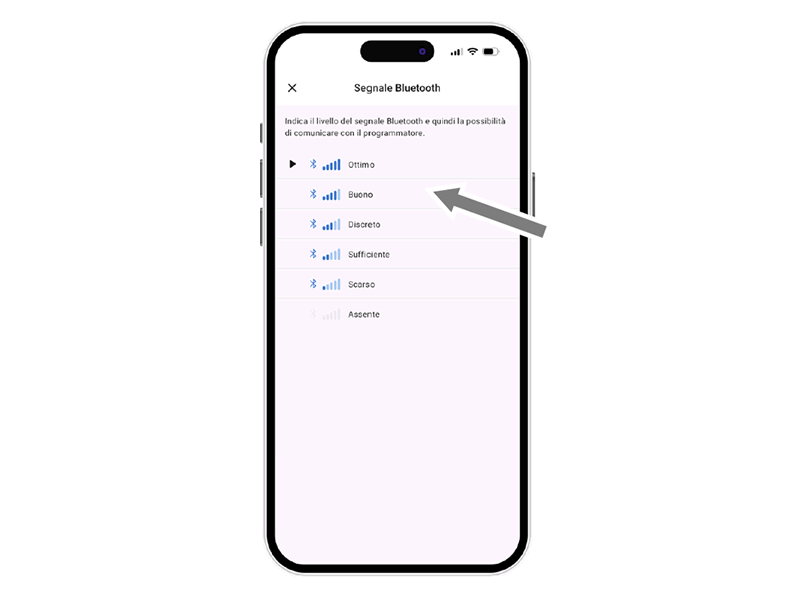

Calidad de la señal Bluetooth®.

Si el programador no es alcanzable, puede ser necesario acercarse con el smartphone.
Si el problema persiste y se introdujo el PIN manualmente en vez de usar el QR-Code, es posible que el PIN sea incorrecto. Elimine el programador y repita la ASOCIACIÓN.

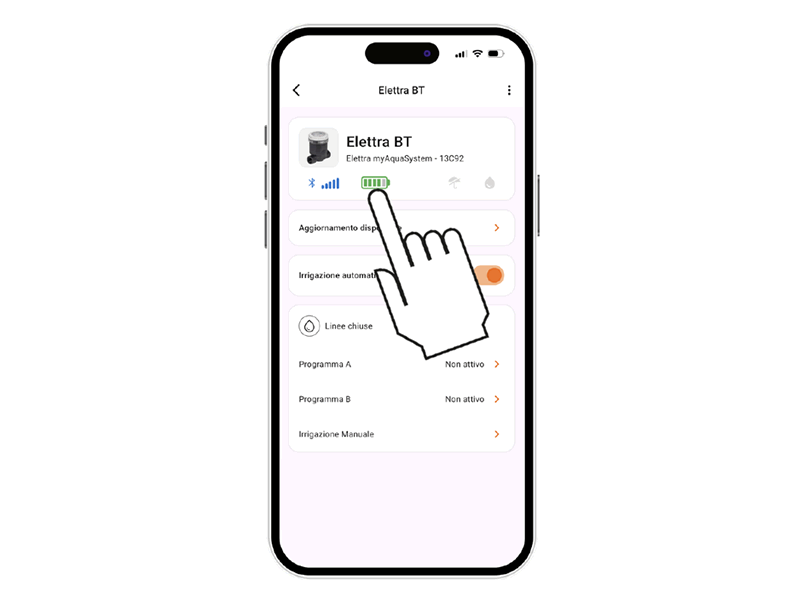

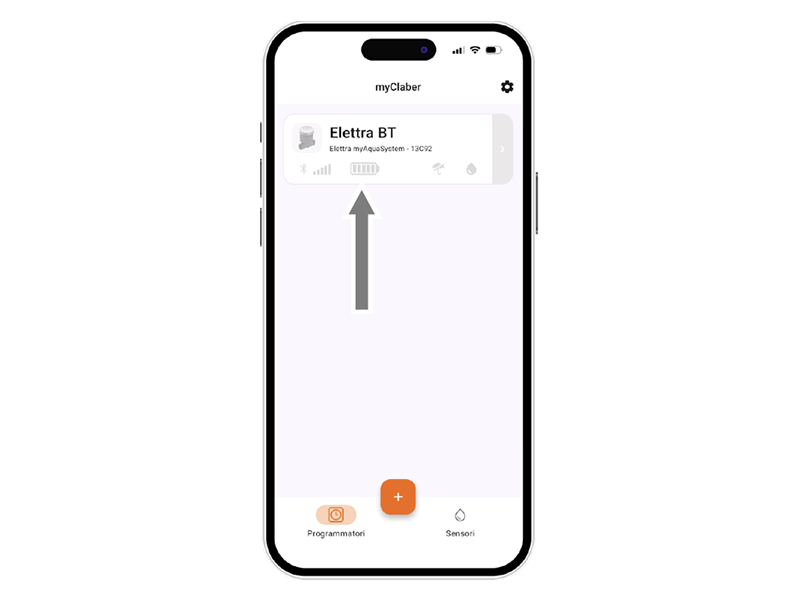

Es especialmente importante el nivel de energía visible en la tarjeta del programador en la app.

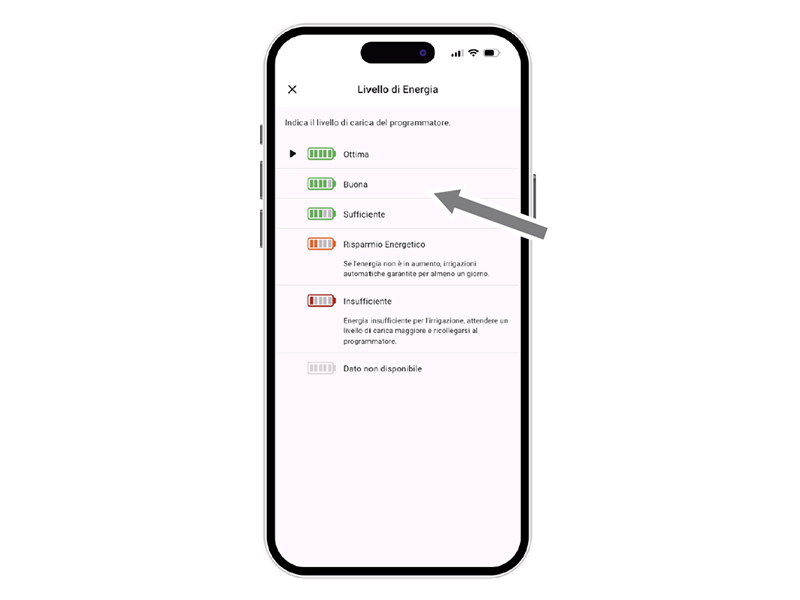

El nivel de energía también aparece en la barra superior tras abrir la tarjeta del programador. Seleccionar el icono ofrece información adicional.

Si el nivel de energía es bajo, sustituya las pilas lo antes posible. Hay 5 niveles. En modo ahorro (icono amarillo), queda 1 día de riego. Con energía insuficiente (icono rojo) se desactivan funciones, pero la hora se guarda 16 h.

Si el programador se apaga por completo, puede reiniciarse tras cambiar las pilas. Perderá fecha/hora y el riego puede iniciarse inesperadamente.

Al seleccionar la tarjeta del programador, puede verse su estado en la barra superior.

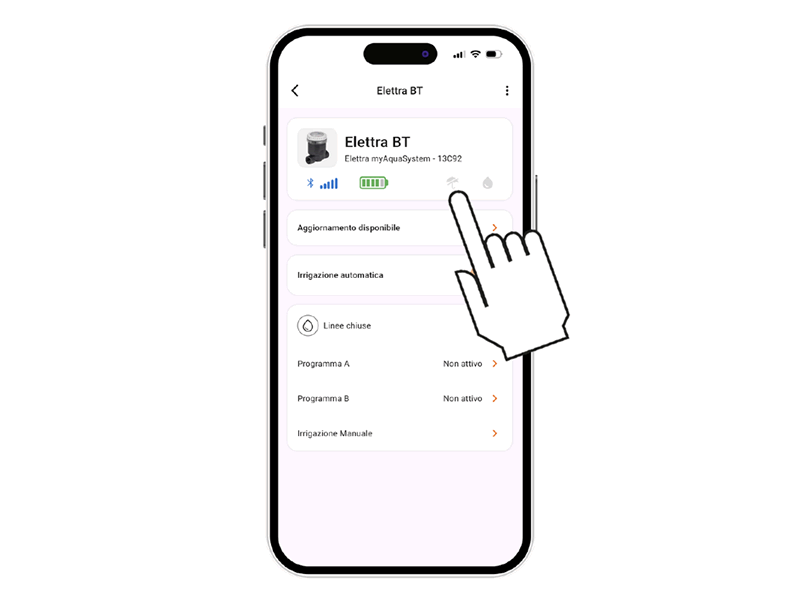

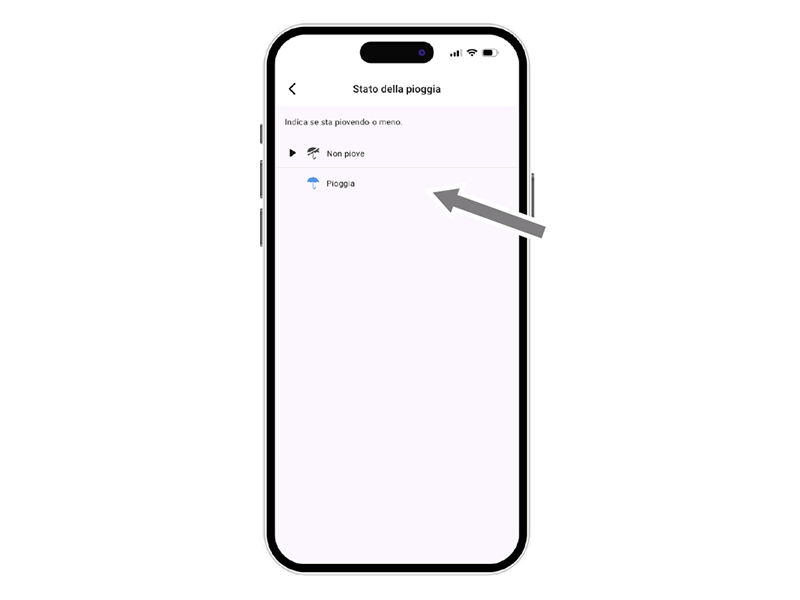

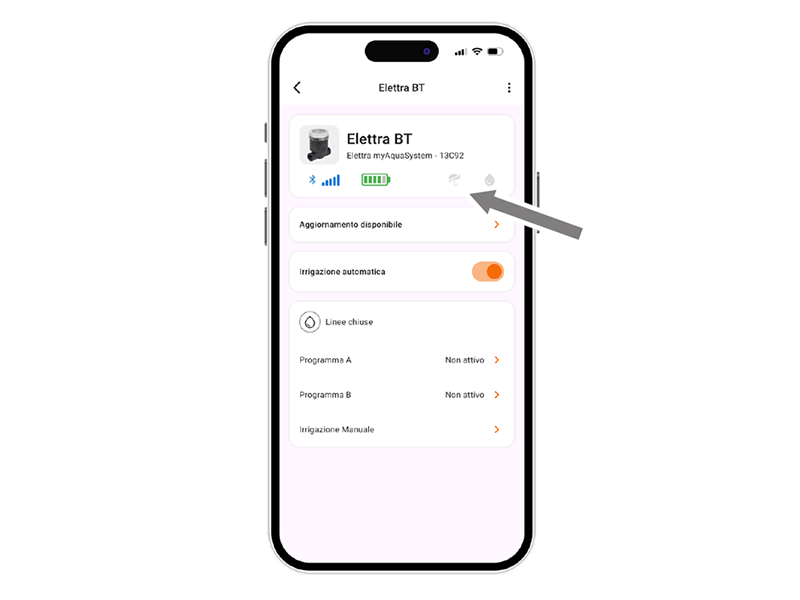

El estado del sensor de lluvia puede verse en la barra superior mediante el icono del paraguas.
El sensor comunica su estado cada minuto.

Un paraguas azul indica que el sensor está lleno y no habrá riegos automáticos.
Un icono gris indica que el sensor está vacío y los riegos se realizarán según lo programado.

Al seleccionar la tarjeta del programador, es posible ver la información sobre su estado en la barra superior.

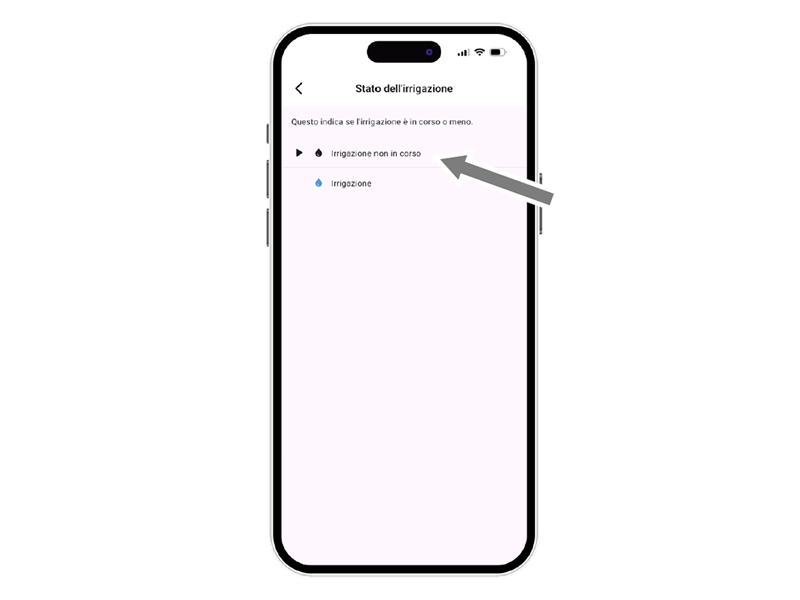

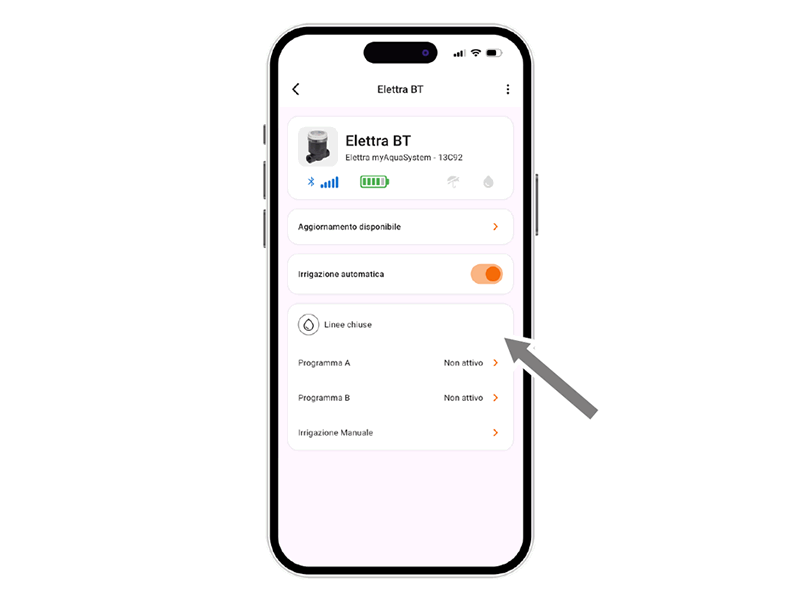

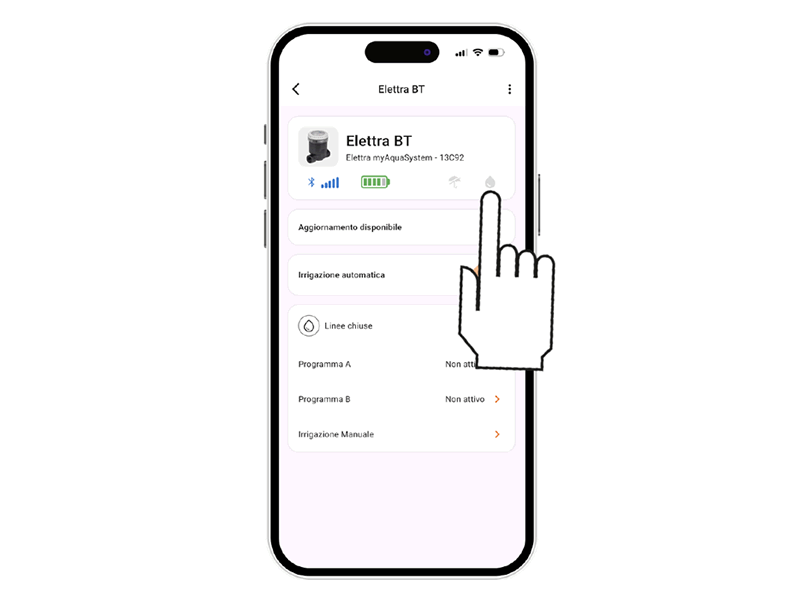

El estado del riego puede visualizarse en la barra superior.

Si hay riegos en curso, automáticos o manuales, se representan con el símbolo de una gota: azul si está activo, gris si no.

Para activar o desactivar el riego automático de un programador, pulse su tarjeta de producto.

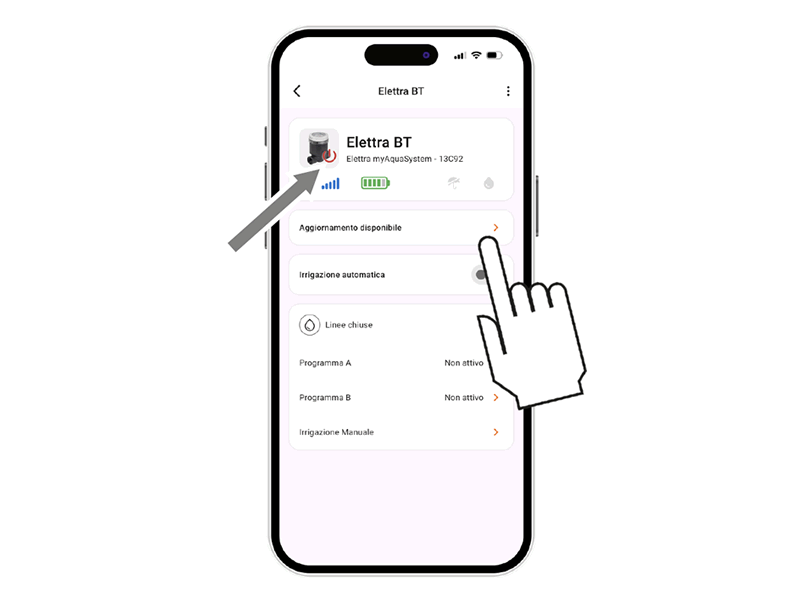

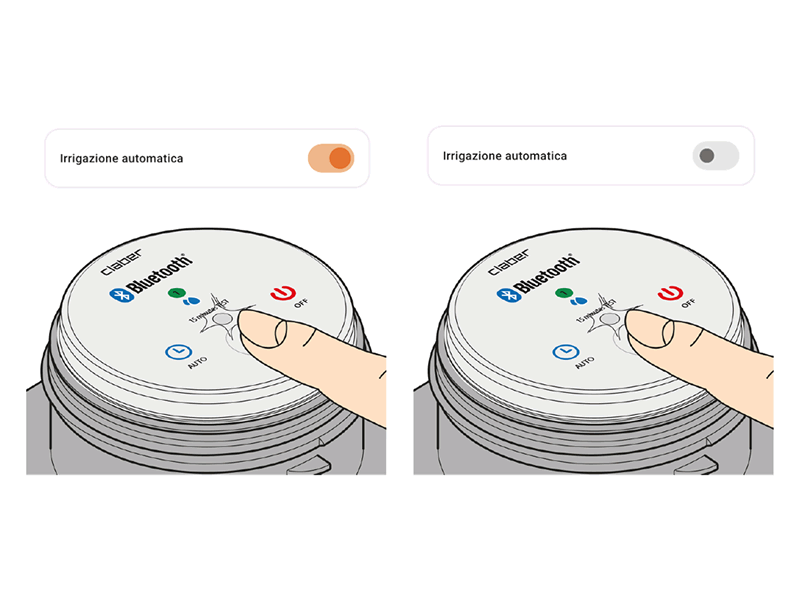

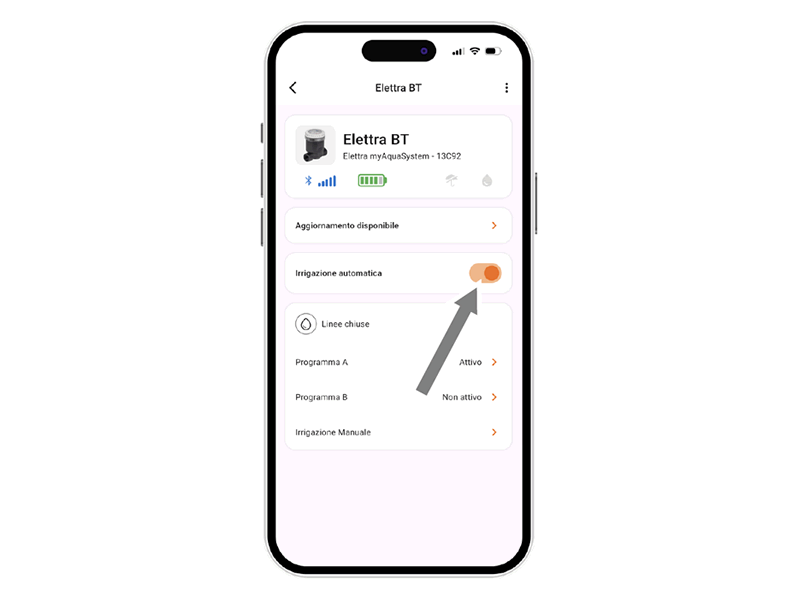

Use el interruptor de Riego automático. Si el riego automático está desactivado, aparece un símbolo rojo en la imagen del programador.

También puede usarse el botón del programador. Pulsar una vez para ver su estado.
El LED azul indica riego automático activo; el rojo indica inactivo.
Pulsando dos veces, el estado cambia: activo → inactivo o viceversa.

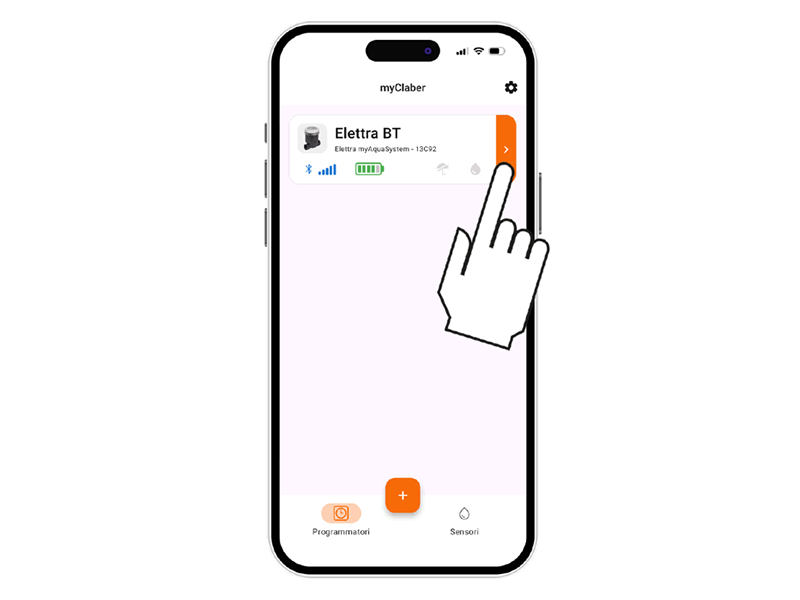

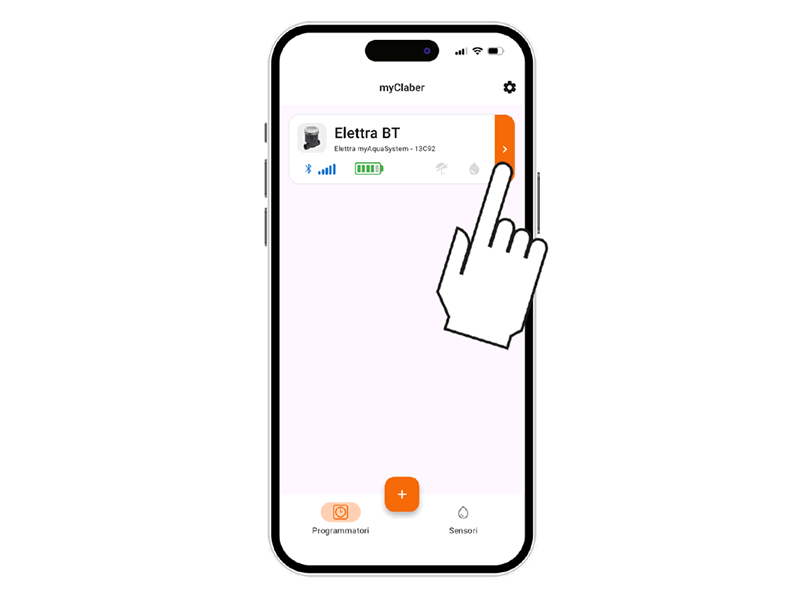

Al pulsar la ficha del programador es posible iniciar su programación.

Elettra BT ofrece 2 programas de riego A y B, cada uno con hasta 4 horarios de inicio. Seleccione el programa deseado.

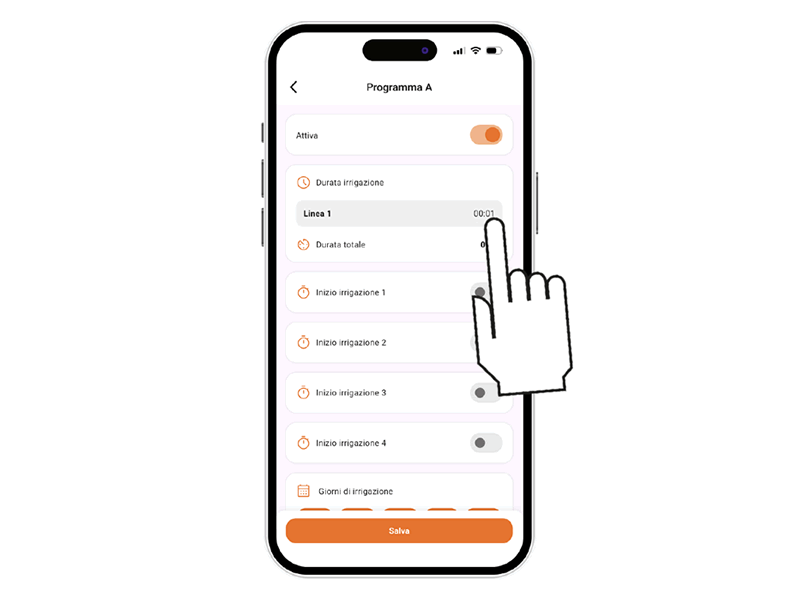

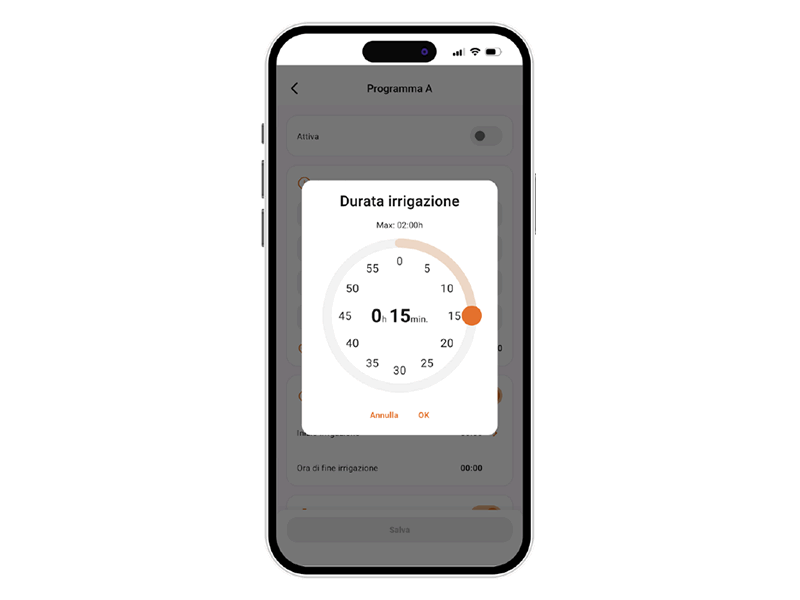

Ajuste la DURACIÓN de riego para el programa seleccionado.

Gire las cifras de horas y minutos hasta alcanzar la hora deseada para iniciar el riego de la línea y confirme.
La duración del riego para cada línea puede ajustarse de 1 minuto a 2 horas.

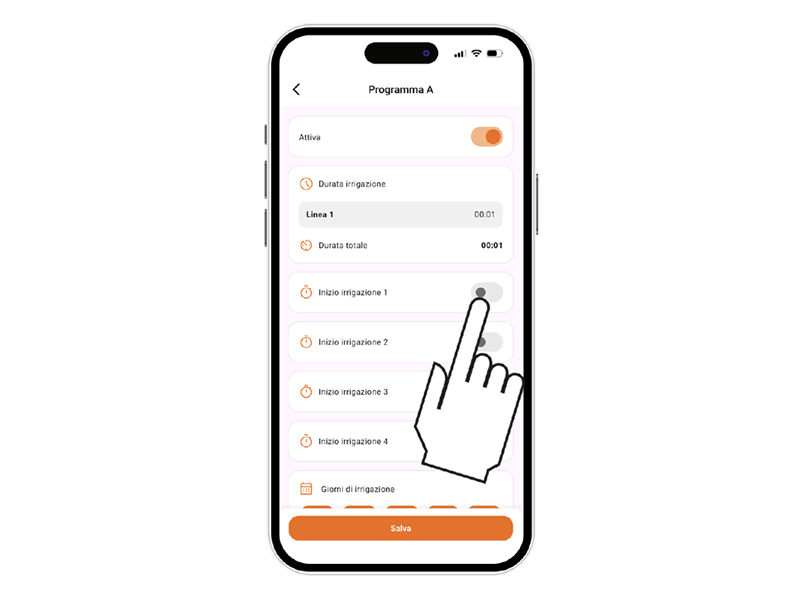

Activar la hora de INICIO de riego.
Se pueden configurar hasta 4 horarios de inicio por día para el programa A y 4 para el programa B.Atención:
los programas no pueden superponerse.

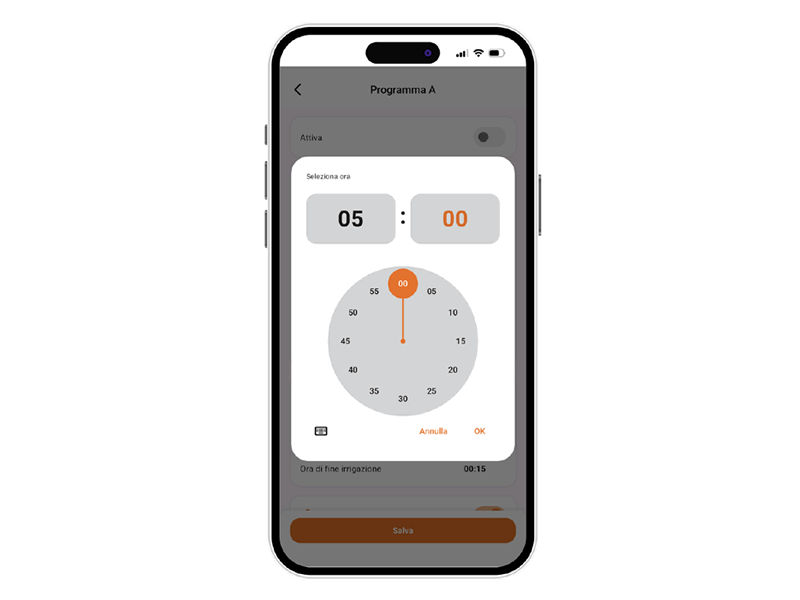

Gire las cifras de horas y minutos hasta alcanzar la hora deseada de inicio de riego y confirme.
Como alternativa, puede introducir los valores directamente mediante el símbolo del teclado.

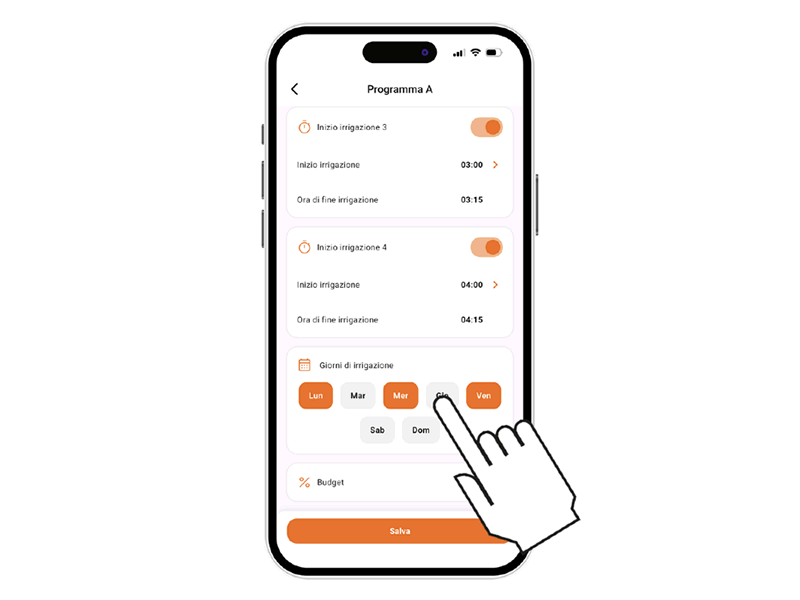

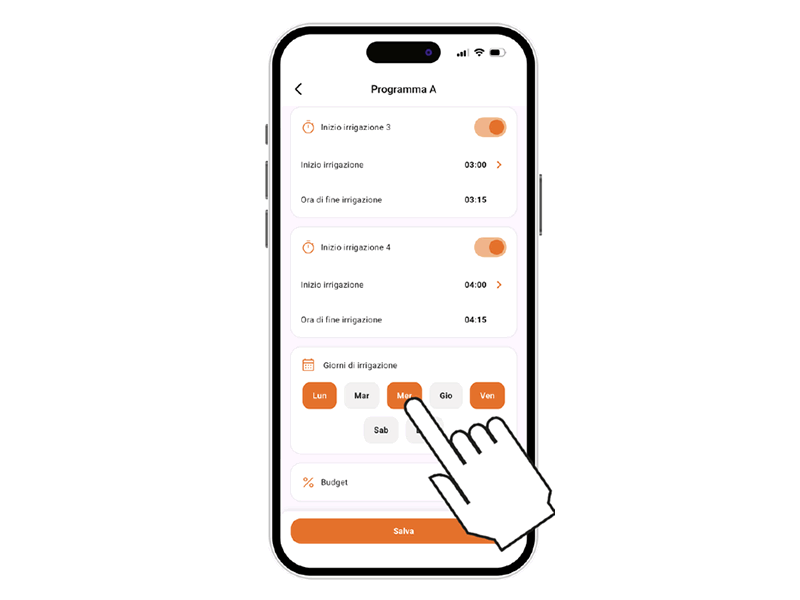

A continuación, seleccione los días de la semana en los que desea regar. El riego se realizará en los días marcados en naranja.

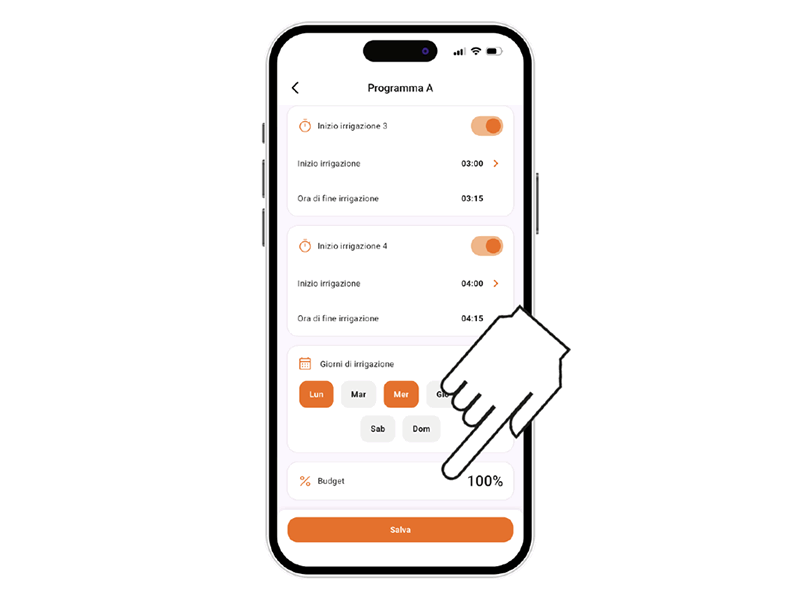

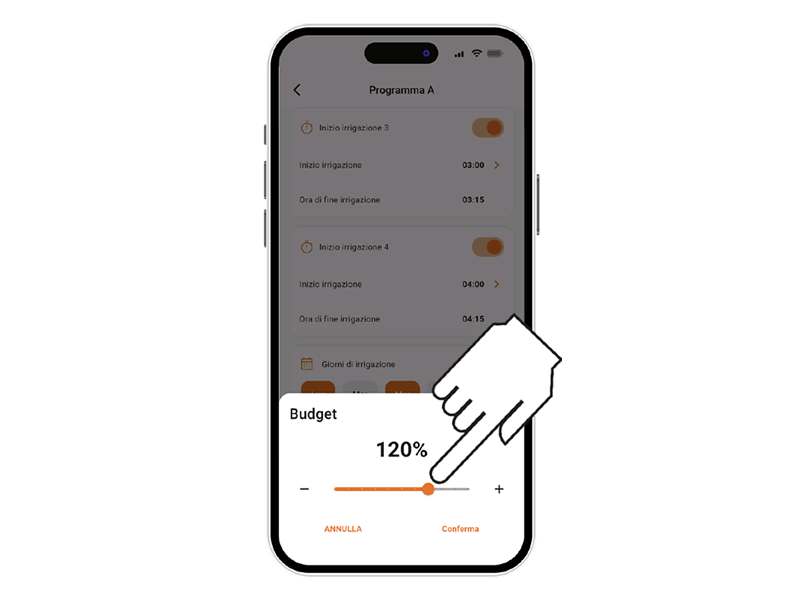

En caso necesario, puede establecer un PRESUPUESTO para aumentar o disminuir las duraciones de riego, desde una reducción del 50% hasta un incremento del 150%, sin modificar el programa configurado.

Arrastre el control deslizante para aumentar o disminuir el valor del presupuesto, o utilice los botones “+” o “-”, y confirme el nuevo valor.

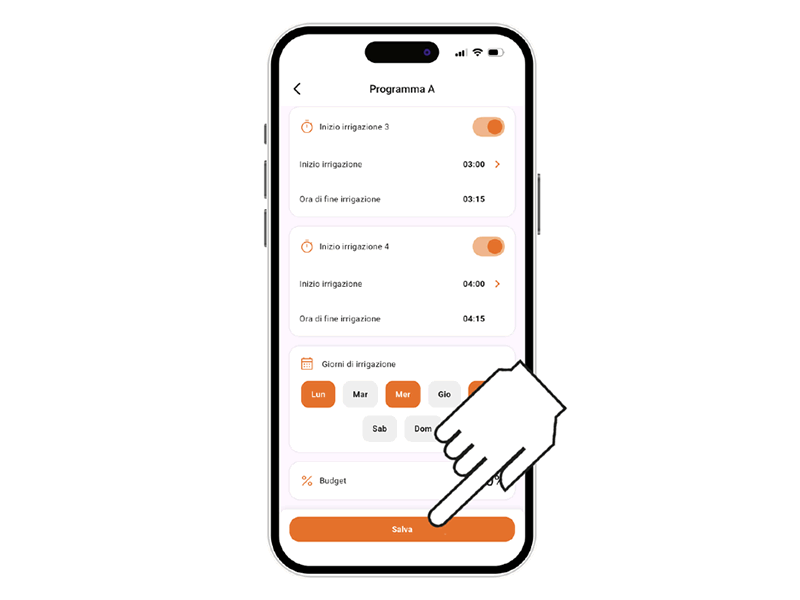

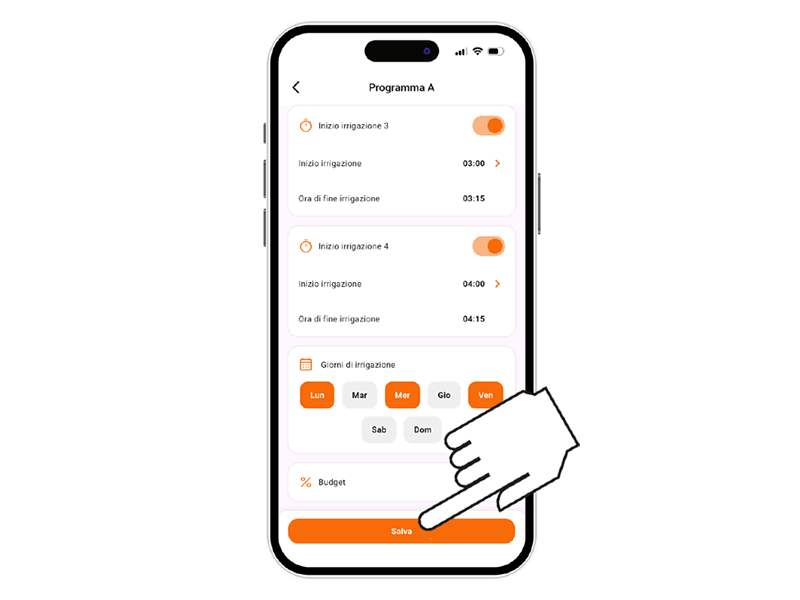

Para confirmar los ajustes introducidos, pulse Guardar.
Atención: los programas no pueden superponerse.

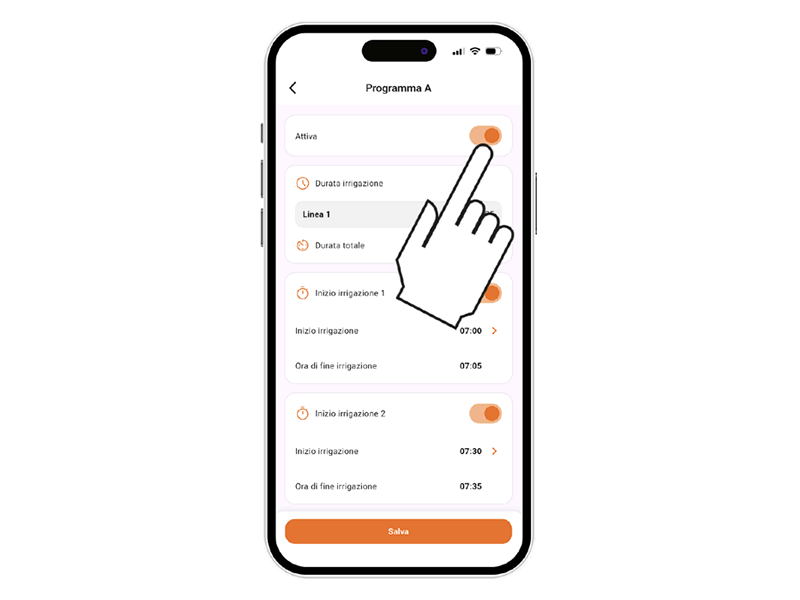

Para activar el programa de inmediato, asegúrese de que el interruptor del programa esté en ACTIVADO.

Para que los riegos programados se ejecuten, asegúrese de que el interruptor de riego automático también esté ACTIVADO.

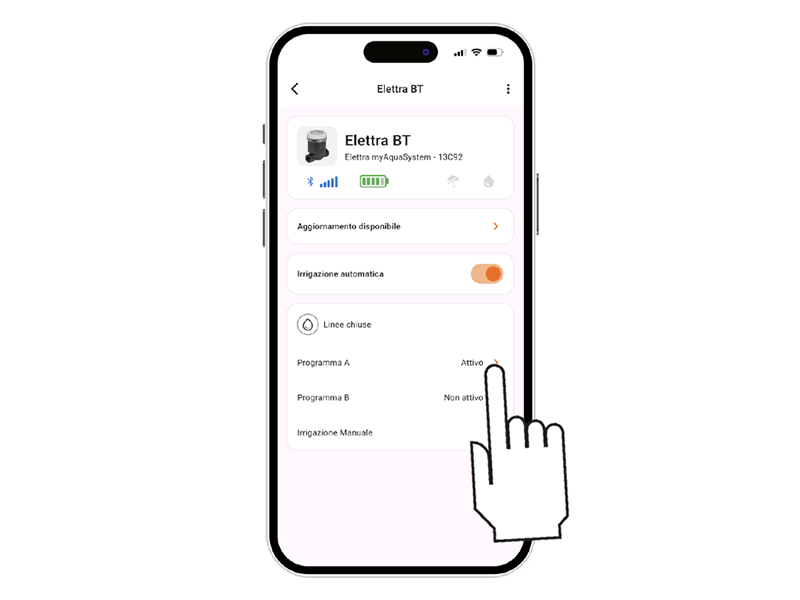

Desde la pantalla del programador, seleccione el programa que desea modificar.

Cambie los ajustes deseados.

Para aplicar los cambios, pulse Guardar.

Es posible abrir y cerrar manualmente las líneas de riego durante un período determinado.

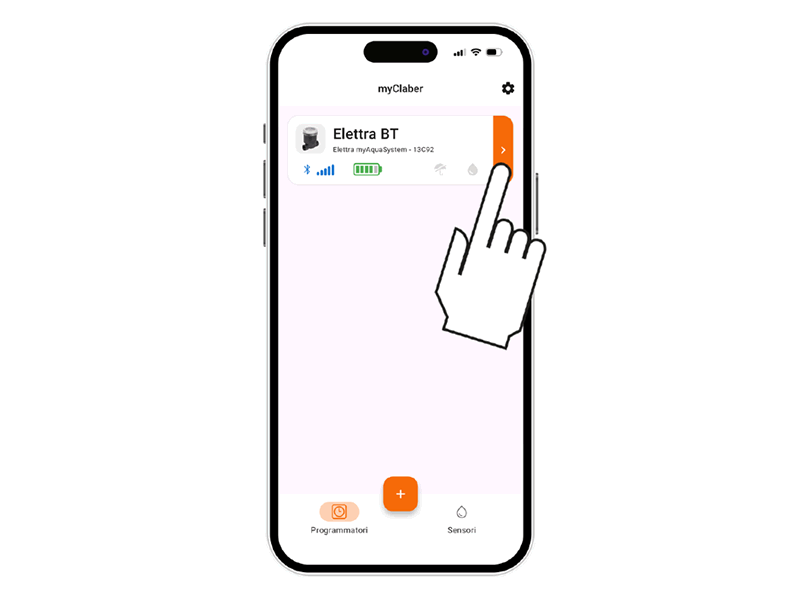

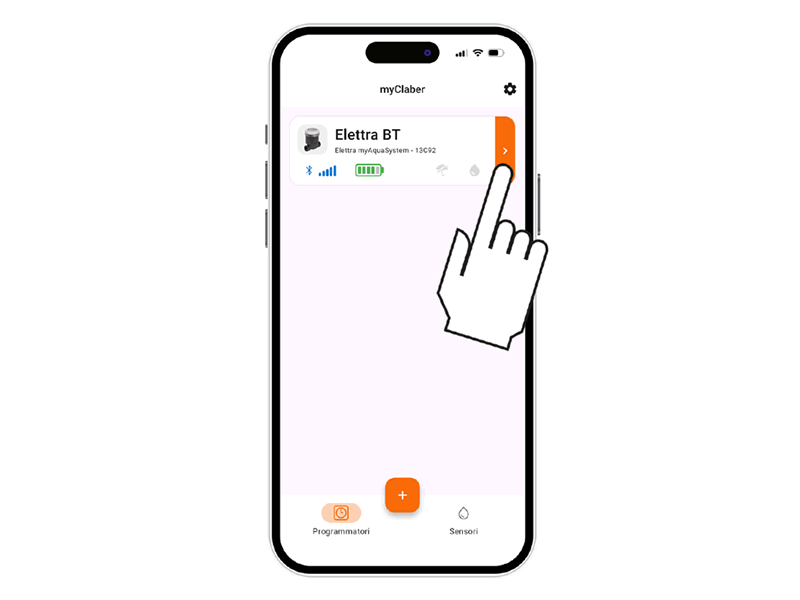

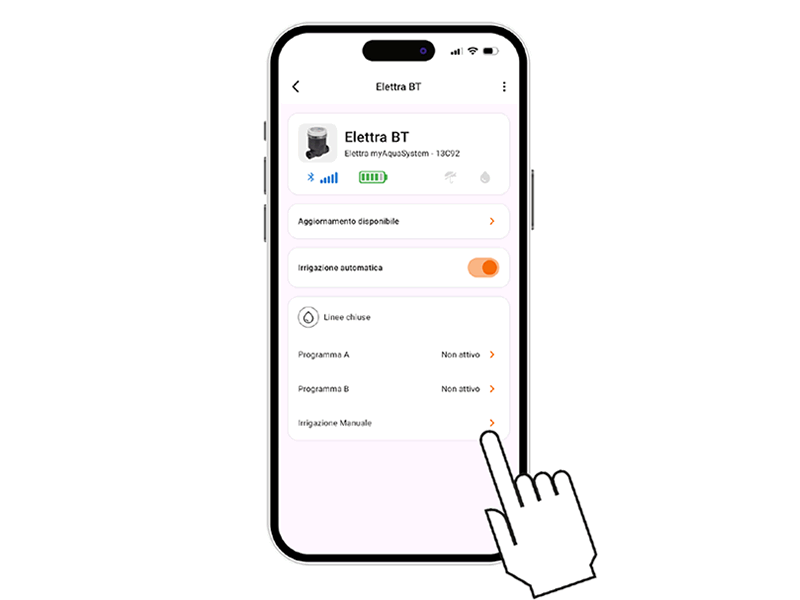

Pulse la ficha del programador.

Seleccione la opción Riego manual.

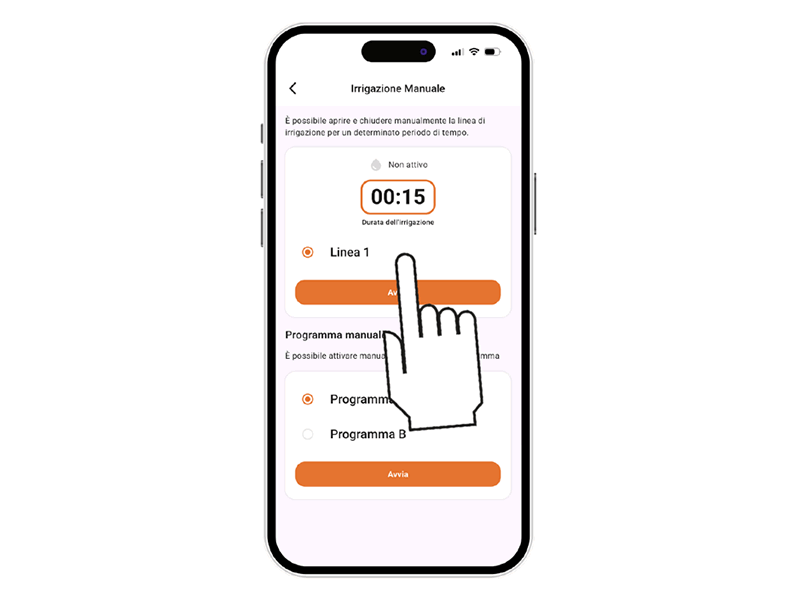

Seleccione la línea de riego deseada y establezca la duración tocando el campo de horas/minutos.

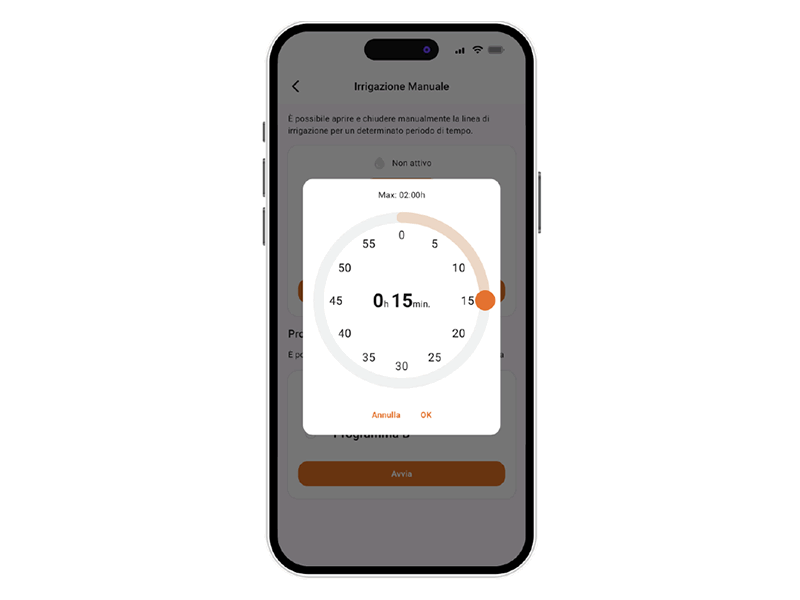

Gire las cifras de minutos hasta alcanzar la duración deseada y confirme. El riego puede ajustarse de 1 minuto a 2 horas.

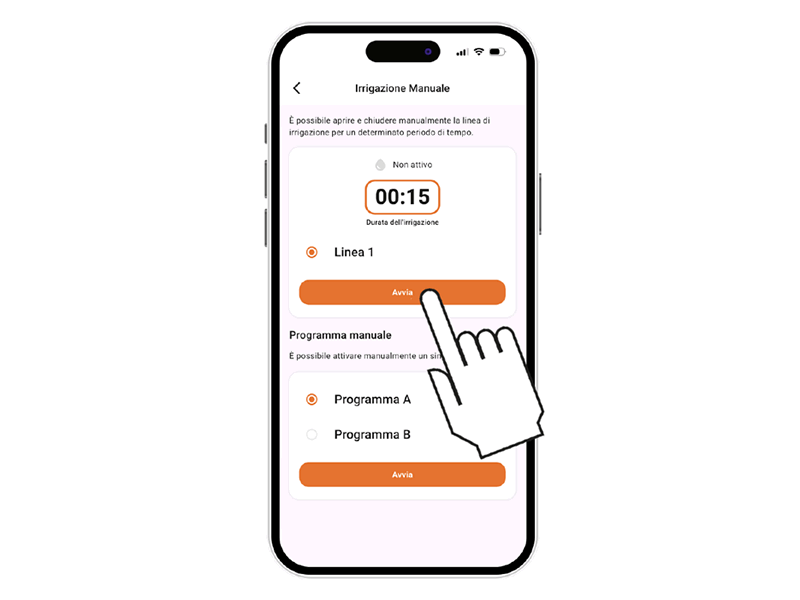

Para iniciar el riego, pulse INICIAR.

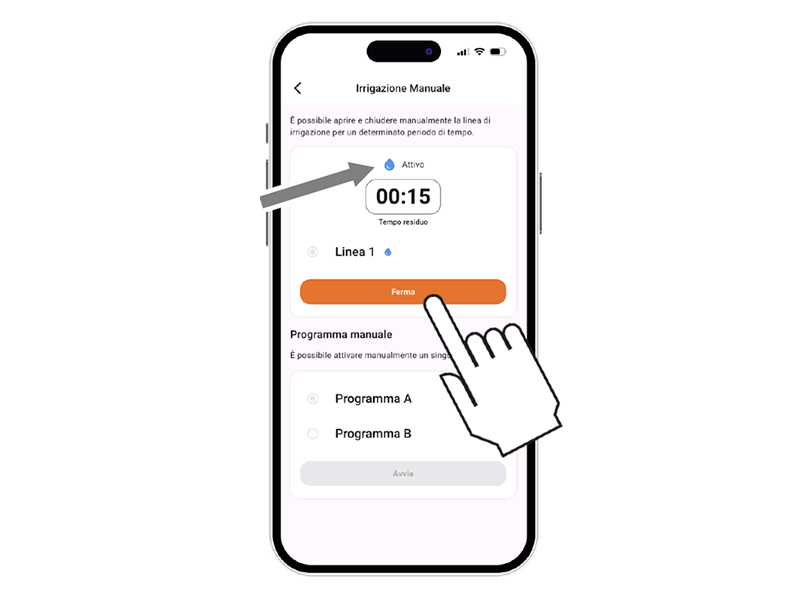

Puede detener el riego manual antes de completarse pulsando STOP.
Si el riego manual termina, el programador vuelve al modo automático. Cualquier riego automático programado durante un riego manual no se realizará.

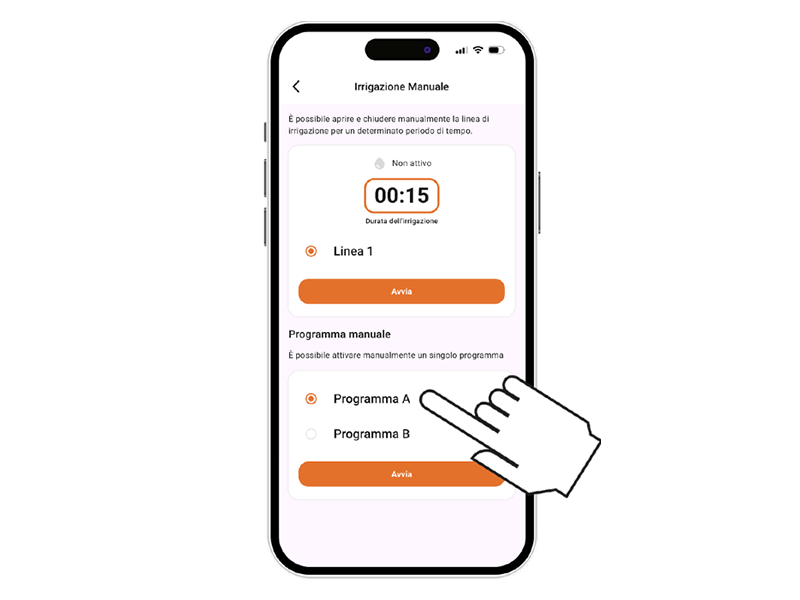

También es posible activar manualmente un solo programa. Esta función inicia el ciclo completo programado.

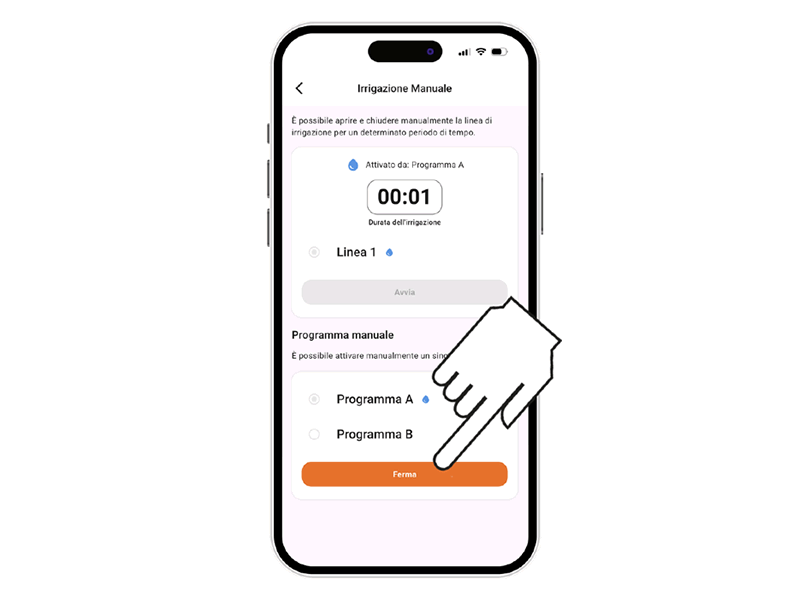

Puede detener el ciclo manual antes de completarse pulsando STOP.

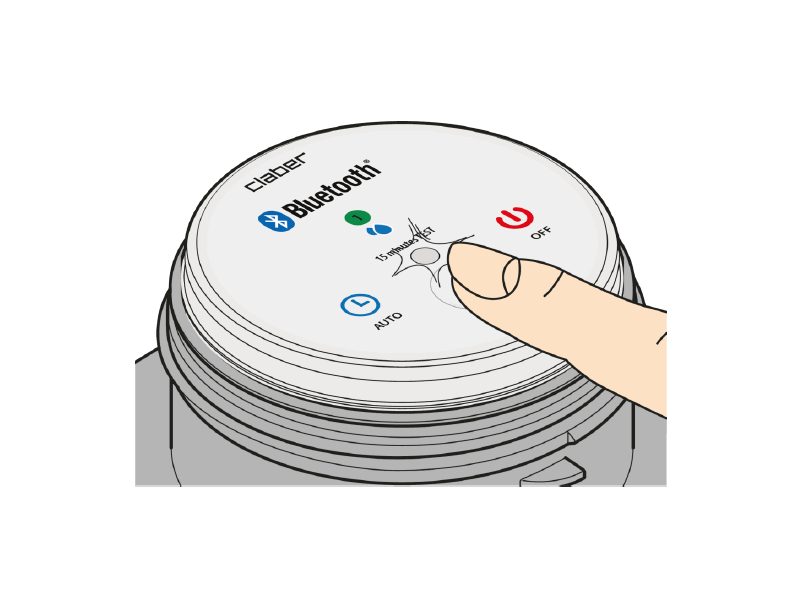

Para activar el riego manual desde el programador, pulse varias veces el botón de Elettra BT hasta que el LED parpadee en VERDE.
Se iniciará un riego manual de 15 minutos.

Para detener el riego antes de completarse, pulse nuevamente el botón.
Si el riego manual termina, el programador vuelve al modo automático.

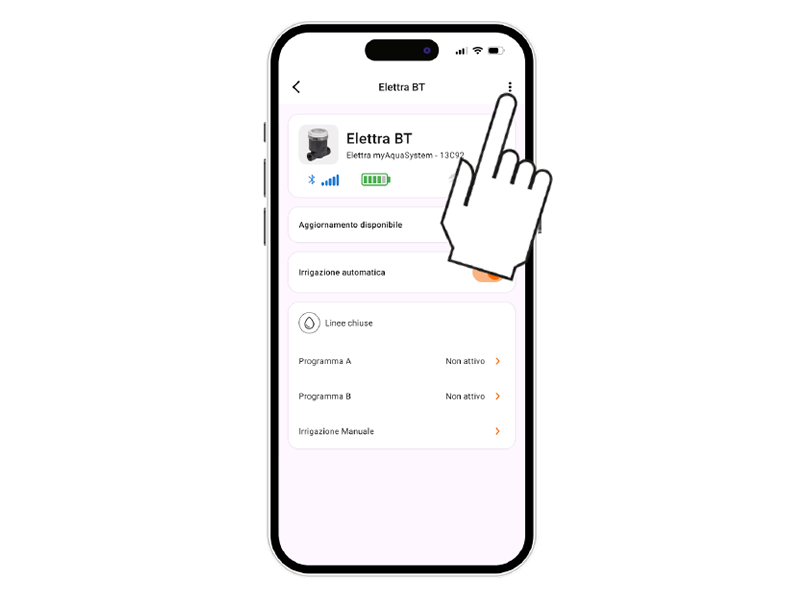

En la app myClaber es posible asignar un nombre al programador o a sus líneas de riego.

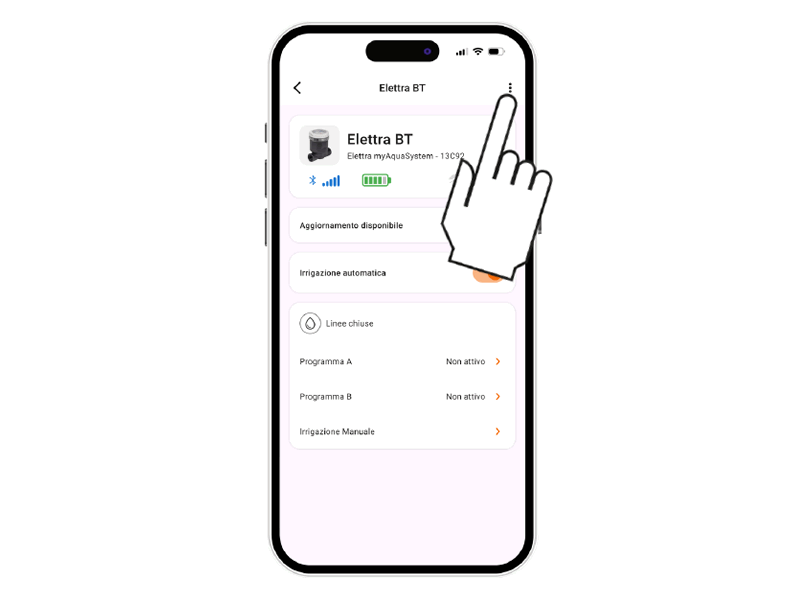

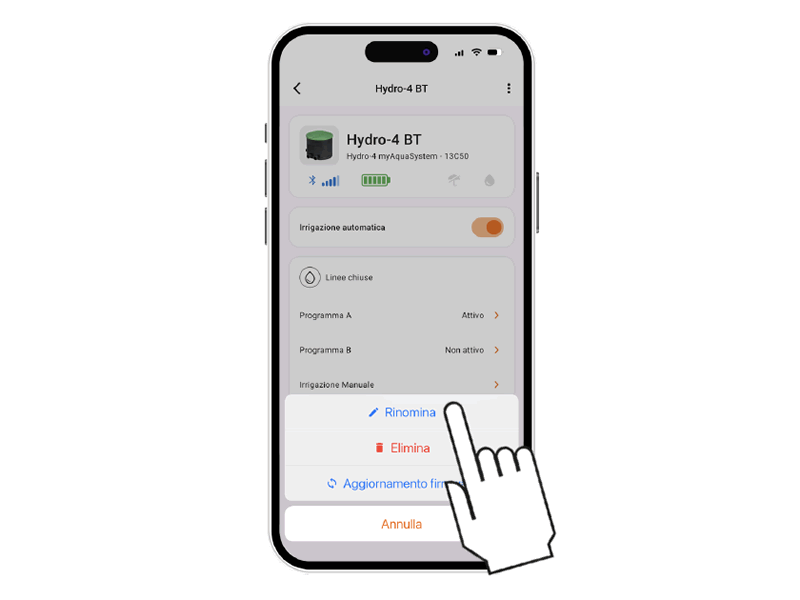

Seleccione la acción renombrar.

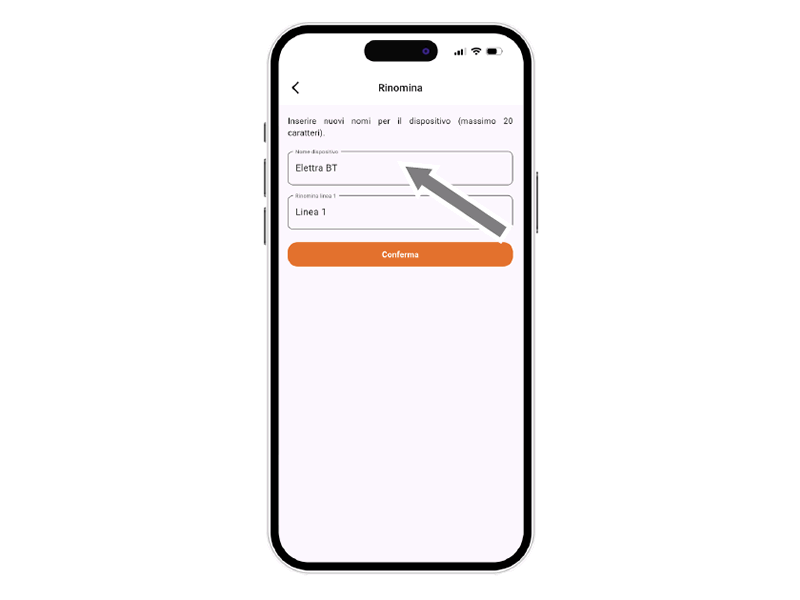

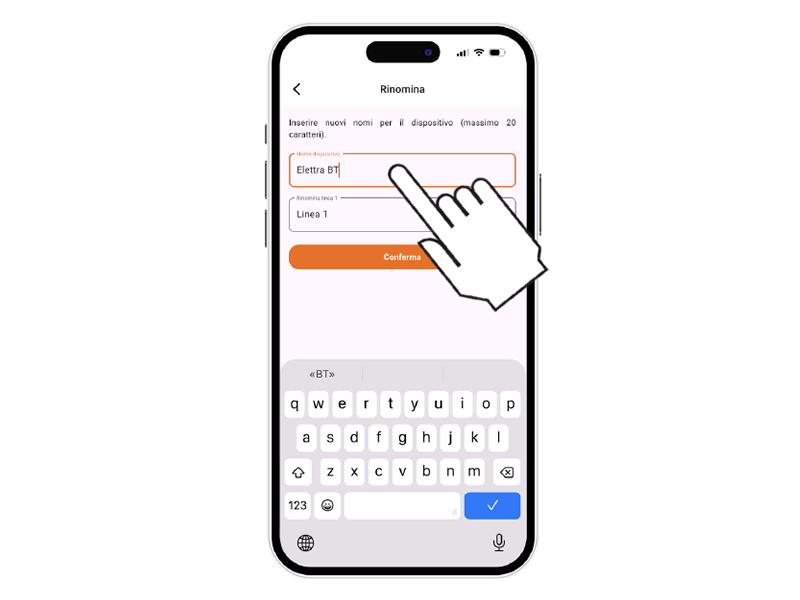

Para nombrar el programador o la línea de riego, pulse el campo de texto a editar.

Introduzca el texto (máx. 20 caracteres) y confirme.

Con la app myClaber es posible eliminar un programador asociado.

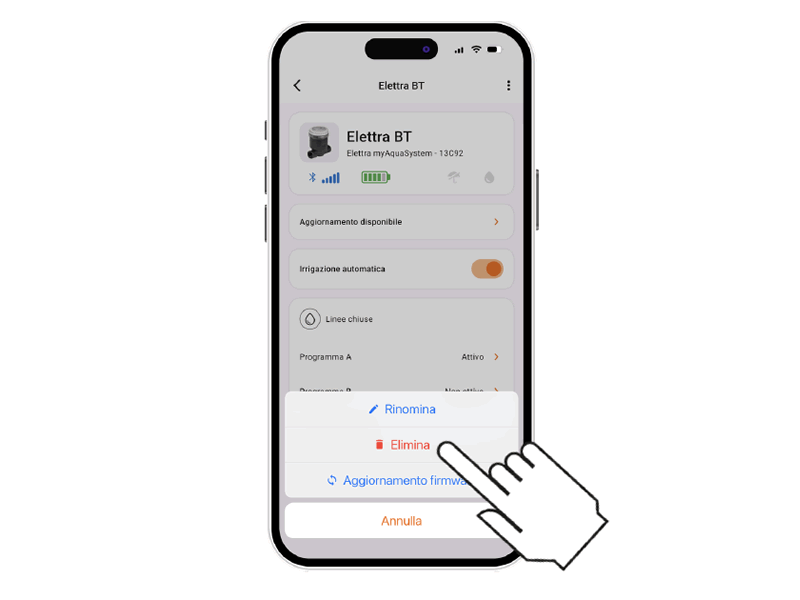

Seleccione la acción Eliminar.

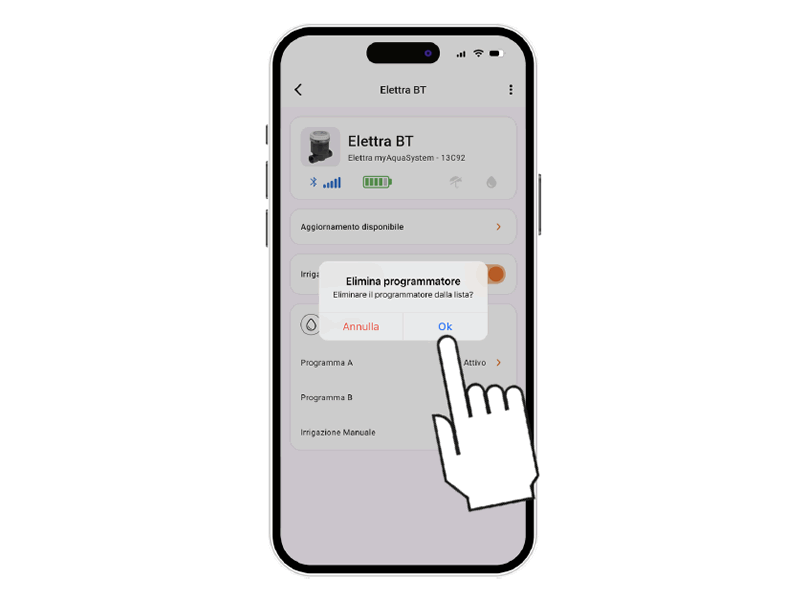

Confirme la eliminación.
El programador ya no aparecerá en la app myClaber. Para asociarlo de nuevo, repita el procedimiento de ASOCIACIÓN.Atención:
un programador eliminado de la app sigue realizando los riegos automáticos programados, pero ya no aparecerá en la pantalla principal. Para suspender solo el riego programado, utilice el interruptor de Riego automático.

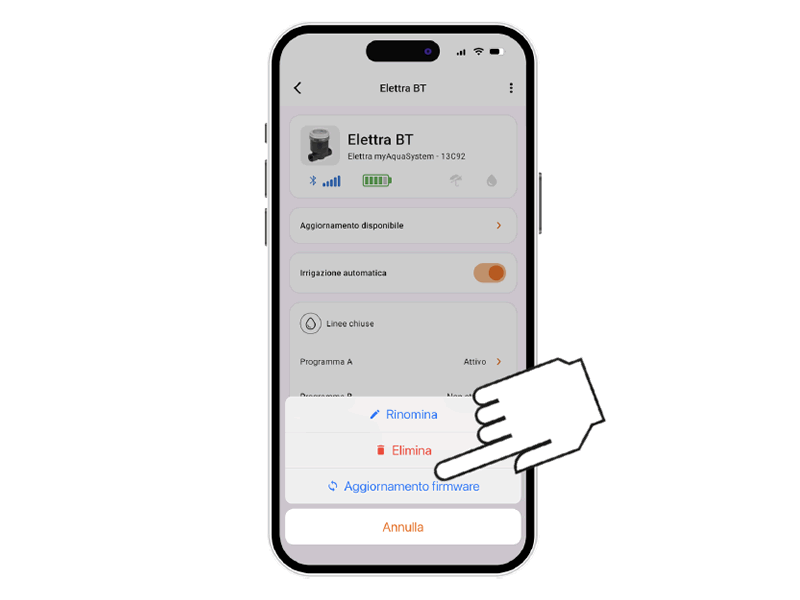

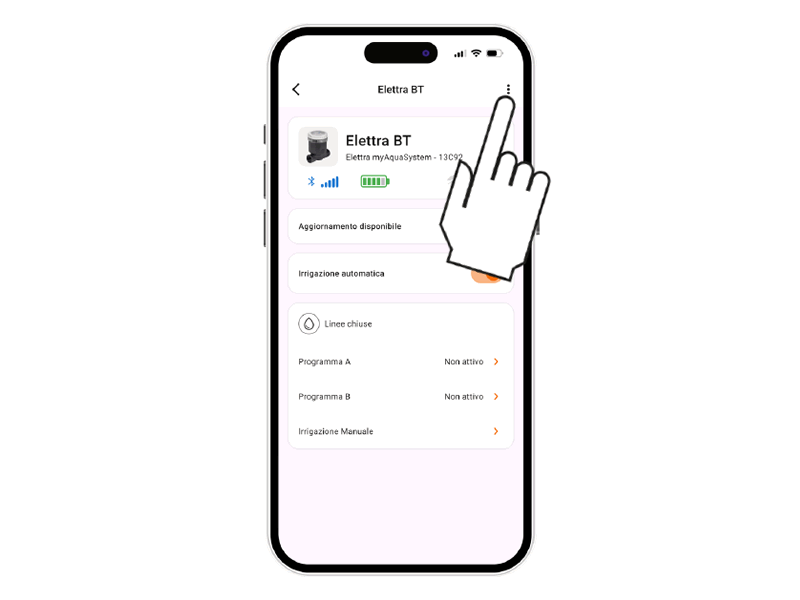

Con la app myClaber es posible actualizar el software (firmware) del programador.

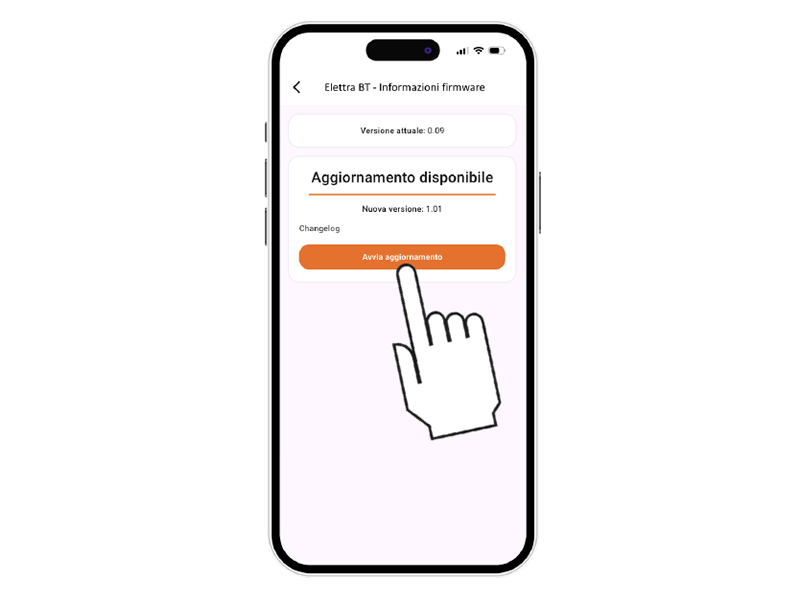

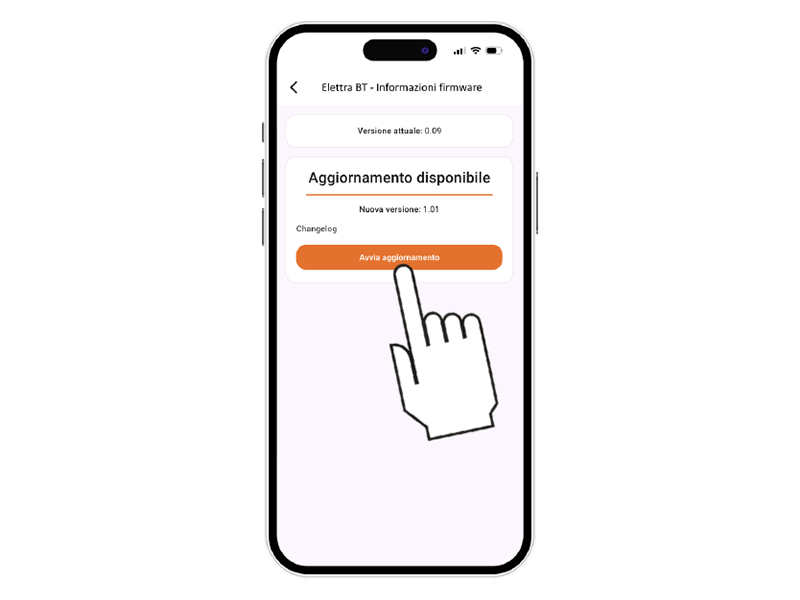

Cuando esté disponible, aparecerá el mensaje ACTUALIZACIÓN DISPONIBLE.

Pulse el botón para continuar.

Confirme el mensaje para iniciar la actualización.

Durante el proceso, asegúrese de estar cerca del programador y no cierre la app hasta completar la actualización.

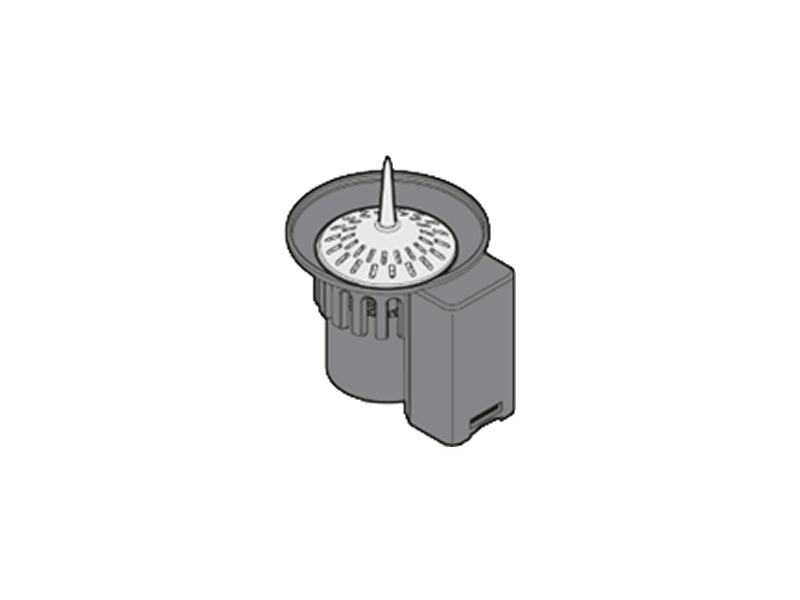

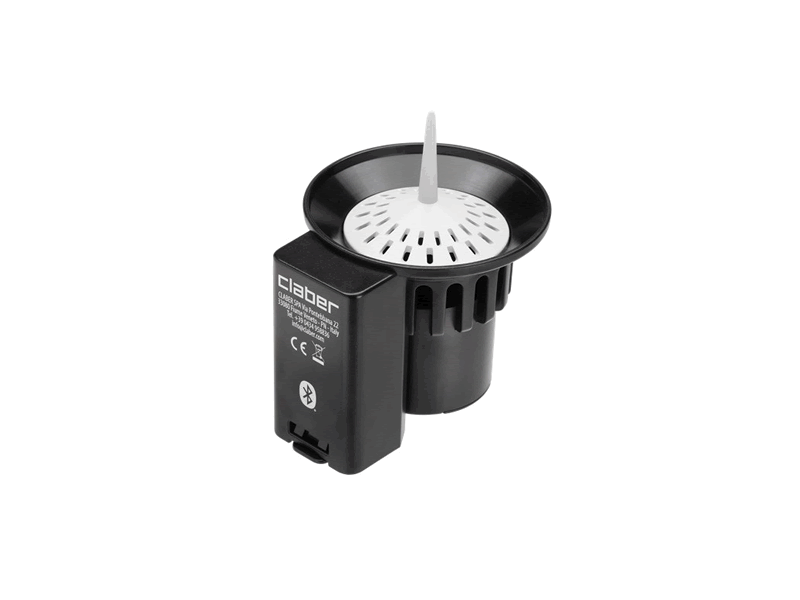

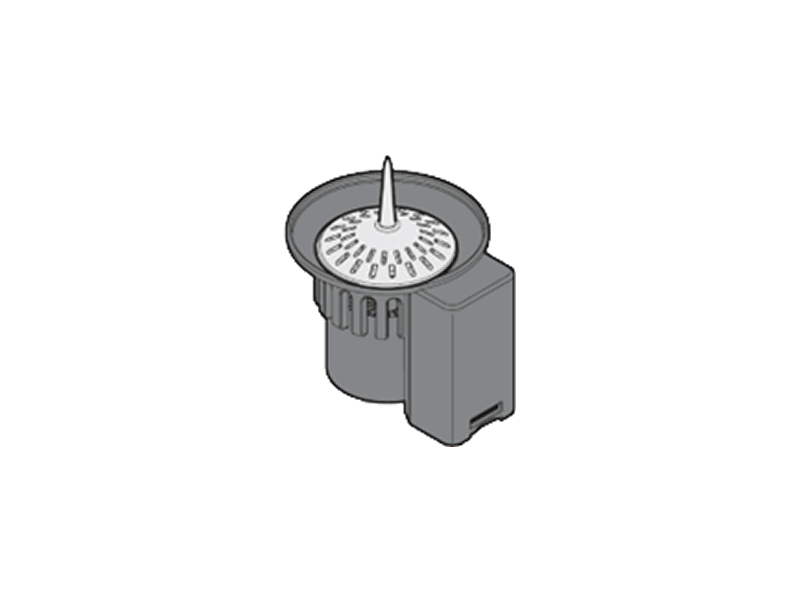

El programador puede utilizarse con el sensor de lluvia Claber Rain Sensor Bluetooth® (cód. 90844).

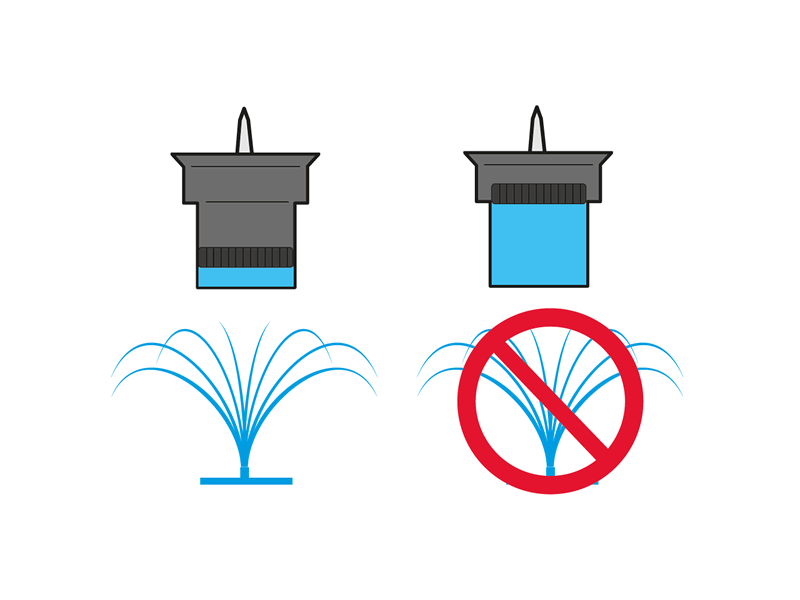

El Rain Sensor comunica su estado al programador: si el depósito está lleno (precipitación de al menos 5 mm), el riego no se iniciará y cualquier riego en curso se detendrá en 1 minuto. La apertura manual de la válvula, tanto desde el botón como desde la app, sigue disponible incluso con el Rain Sensor activo.

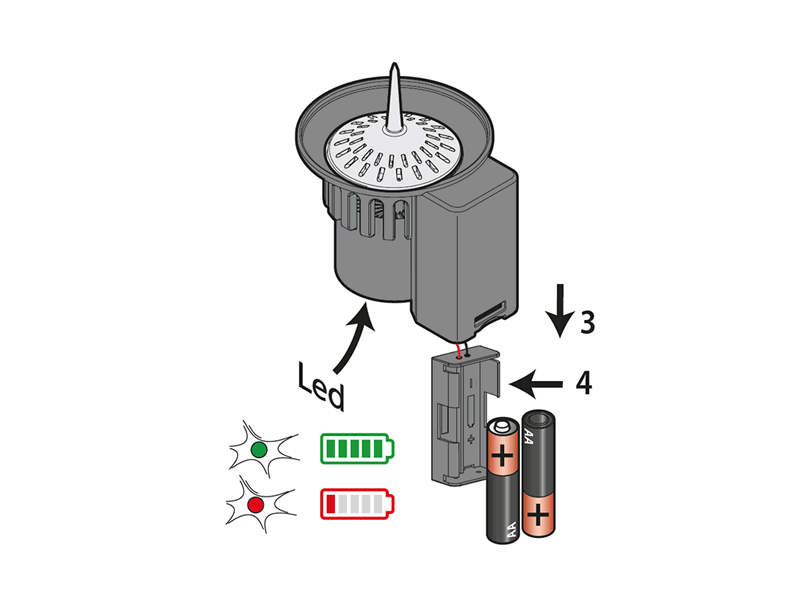

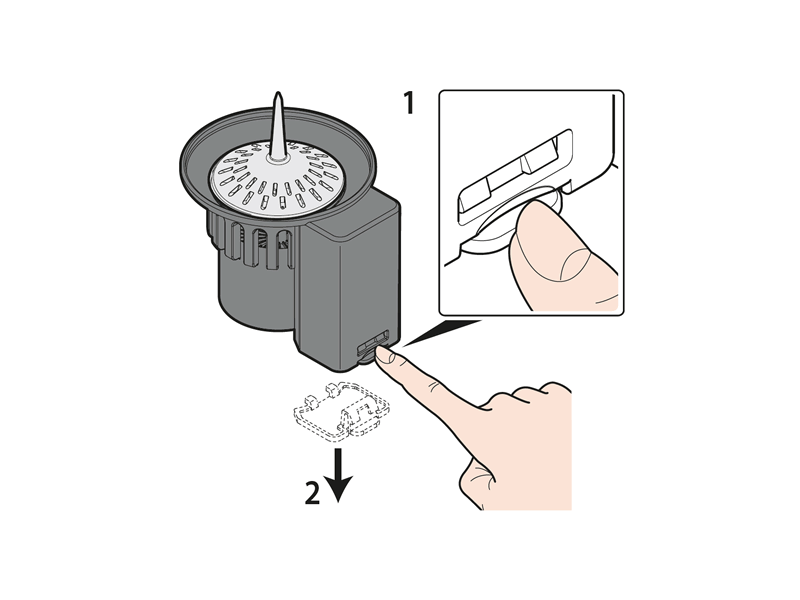

Acceda al compartimento de las baterías.
Desbloquee y retire la tapa inferior mediante la lengüeta lateral.

Utilice exclusivamente dos pilas alcalinas nuevas no recargables de 1,5 V tipo AA (LR6).
Cuando el LED parpadea en rojo, las pilas están agotándose: sustitúyalas lo antes posible.
Para desechar las pilas agotadas utilice los contenedores específicos.
Se recomienda retirar las pilas durante largos periodos de inactividad del Rain Sensor BT.

Acceda al compartimento de las baterías e identifique en la parte posterior la etiqueta con información.
Introduzca el código numérico (PIN) o escanee el código QR de la etiqueta.

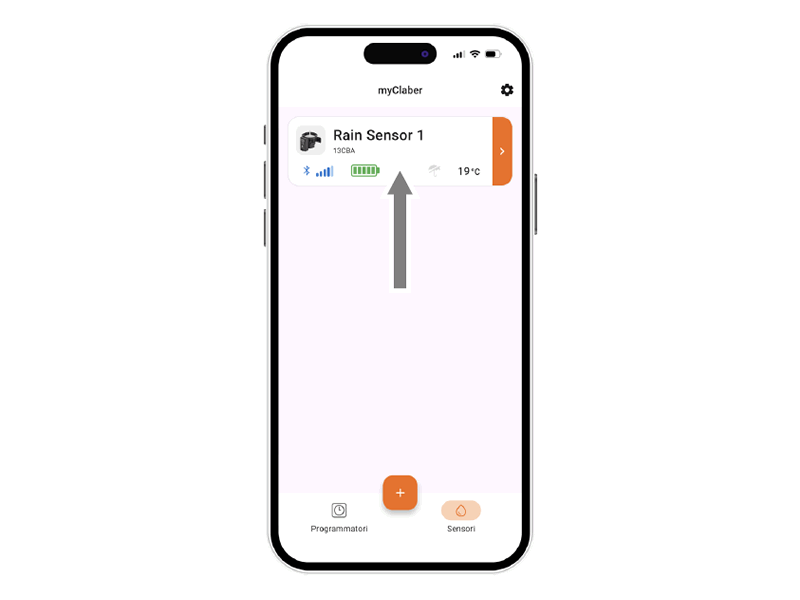

La tarjeta del Rain Sensor BT aparecerá en la pantalla principal de la aplicación.

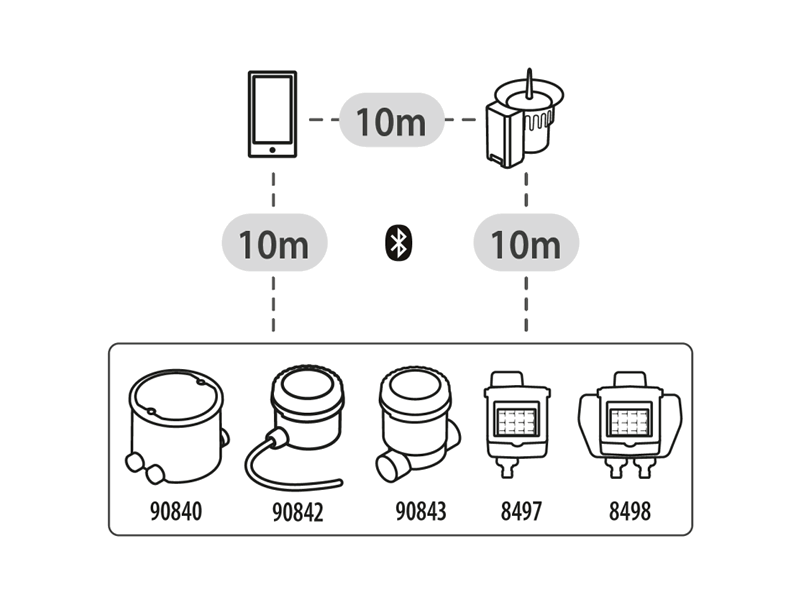

Para la instalación, asegúrese de que la ubicación elegida permita al sensor comunicarse con todos los dispositivos que debe controlar; cada Rain Sensor puede comunicarse con un máximo de 8 programadores.
El alcance máximo es de 10 m sin obstáculos (ver las instrucciones del Rain Sensor).
Si un solo sensor no cubre todos los programadores, se recomienda instalar más de uno.

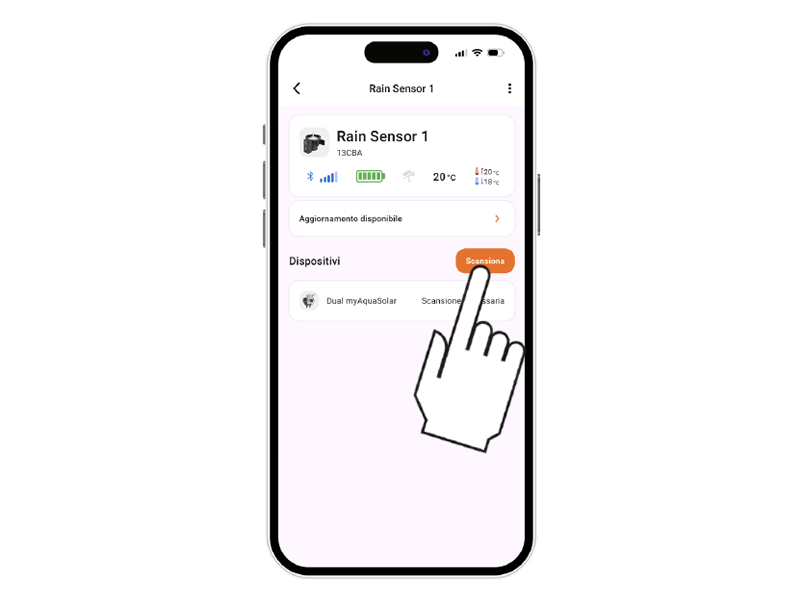

Inicie la búsqueda para localizar programadores disponibles cerca del Rain Sensor.
Compruebe que la calidad de la señal Bluetooth® sea suficiente (mín. 2 barras).

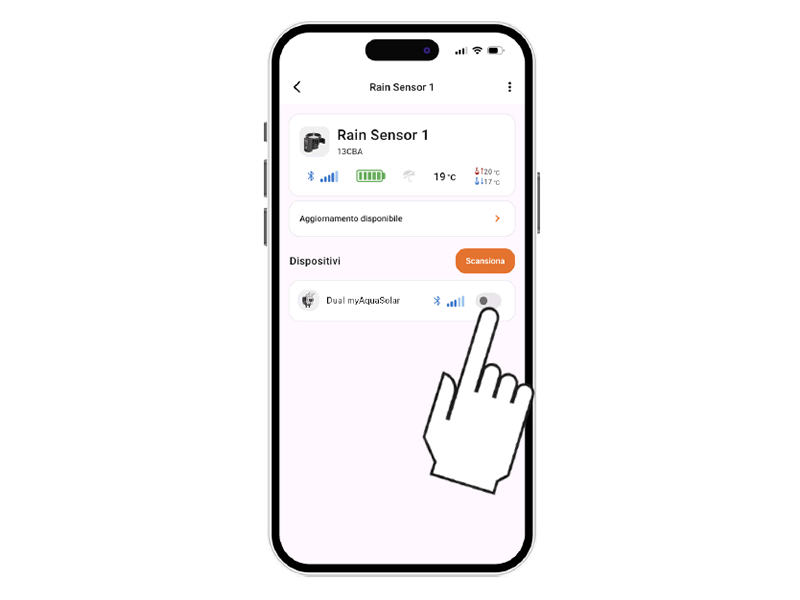

Asocie el Rain Sensor con uno o varios programadores instalados en la aplicación.

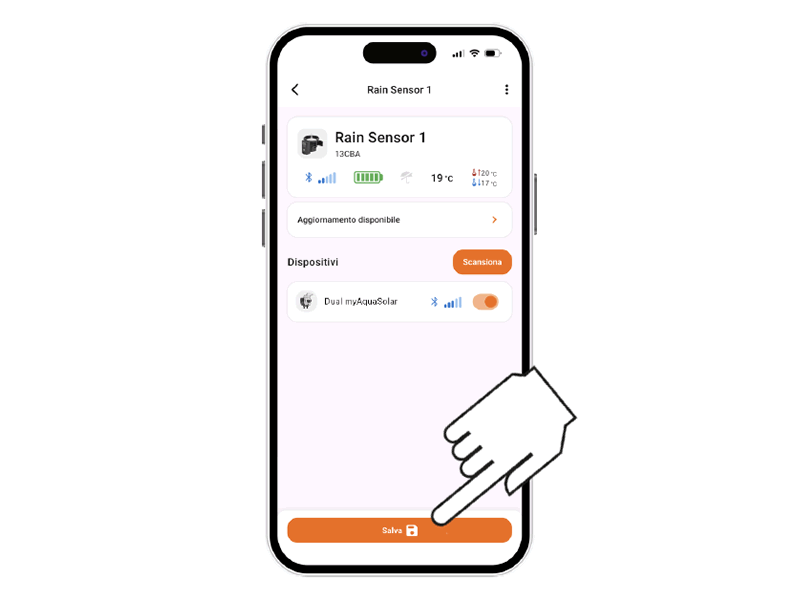

Tras asociar el programador, es necesario guardar los cambios.

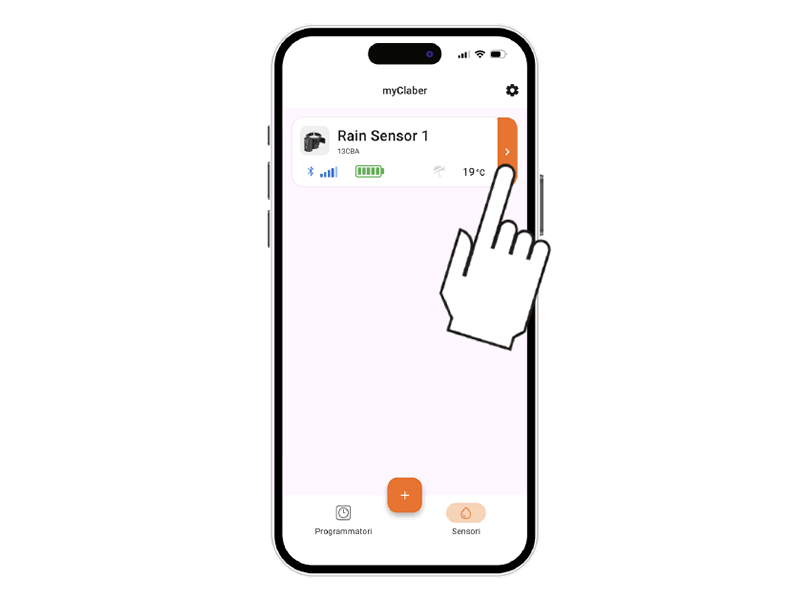

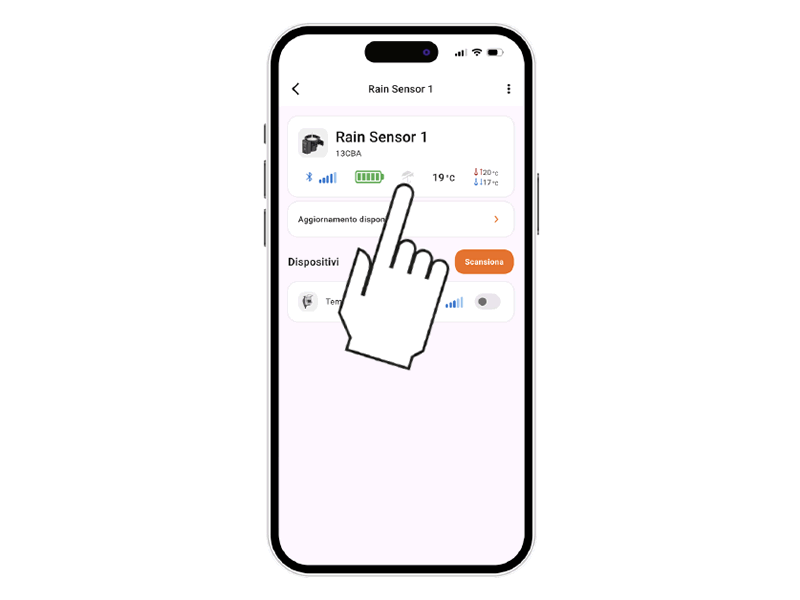

El estado del sensor de lluvia puede consultarse seleccionando la ficha del programador en la aplicación.

El estado del sensor aparece en la barra superior con el icono del paraguas.
El sensor comunica su estado al programador cada minuto.

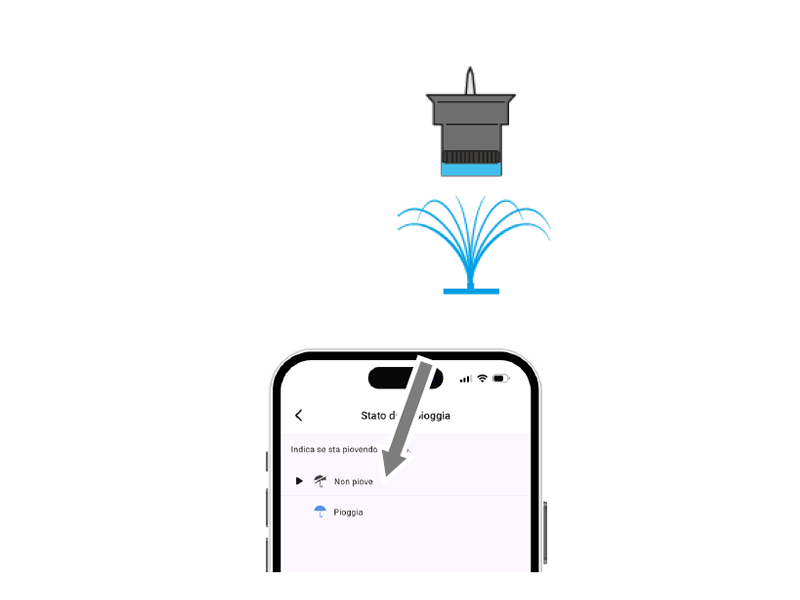

Un icono de paraguas gris significa que el sensor está vacío y el riego automático funcionará según lo programado.

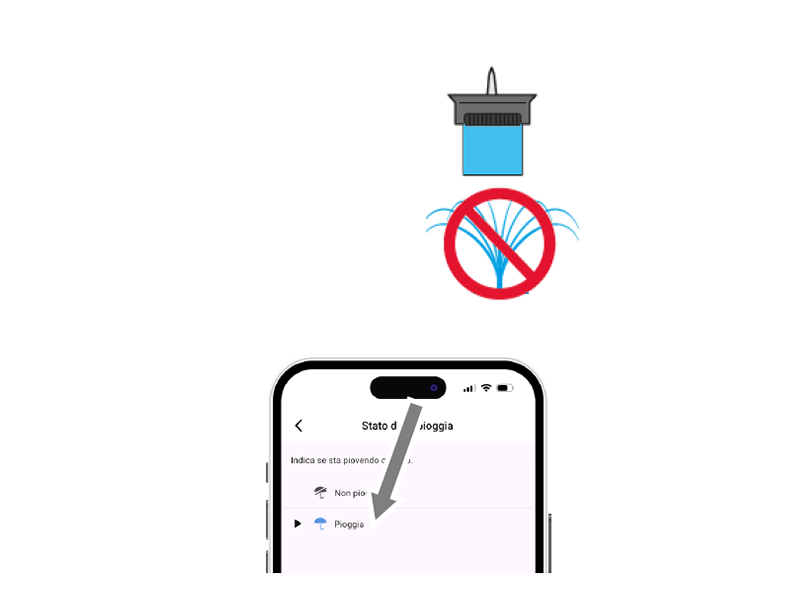

Un icono de paraguas azul indica que el sensor está lleno (precipitación mínima de 5 mm/m²) y envía la señal de parada a los programadores asociados mediante la app myClaber.
Cuando el agua se evapora, el Rain Sensor envía la señal de reanudación del riego.

App Store es una marca registrada de Apple Inc.
Android, Google Play y el logotipo de Google Play son marcas registradas de Google LLC.
La marca y el logotipo Bluetooth® son marcas registradas de Bluetooth SIG, Inc., utilizados bajo licencia.
Claber S.P.A. no reclama ningún derecho sobre las marcas de terceros mencionadas.
