Programmateur à énergie solaire fonctionnant sans piles et contrôlable exclusivement via smartphone grâce à l’application myClaber utilisant la technologie Bluetooth®.
Pour commencer à utiliser le produit, il est nécessaire d’installer l’application myClaber sur votre smartphone. Elle est disponible sur Google Play® et l’App Store®.

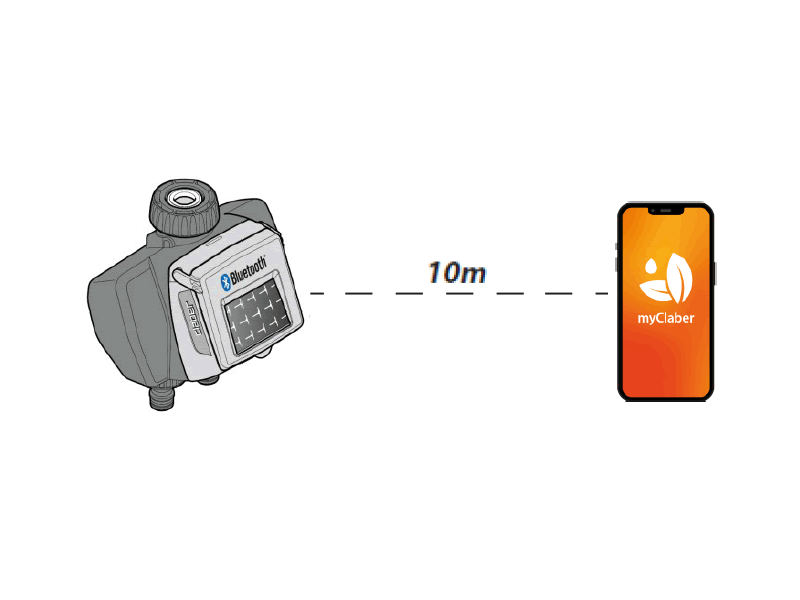

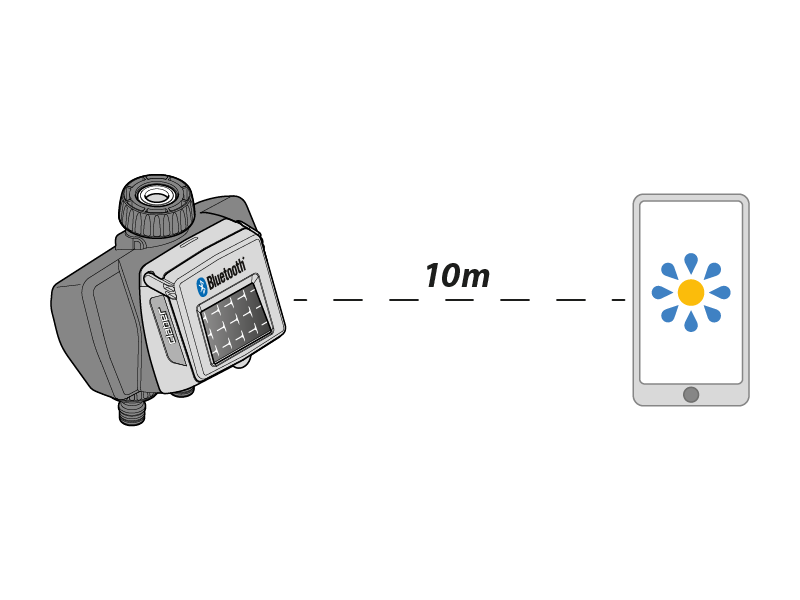

Pendant la communication entre l’application et le programmateur, restez dans un rayon de 10 m de l’appareil.

Ouvrez l’application myClaber ; les opérations nécessitent la technologie Bluetooth®, assurez-vous qu’elle est activée sur votre smartphone.

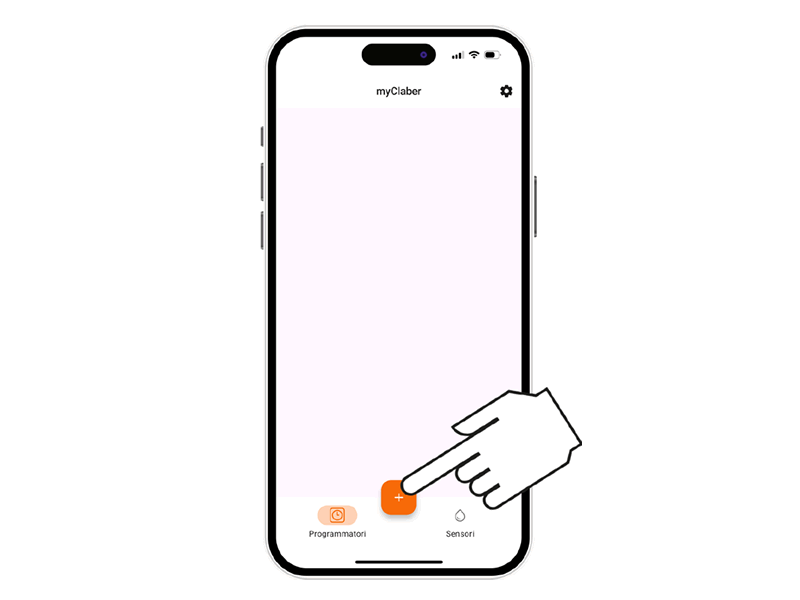

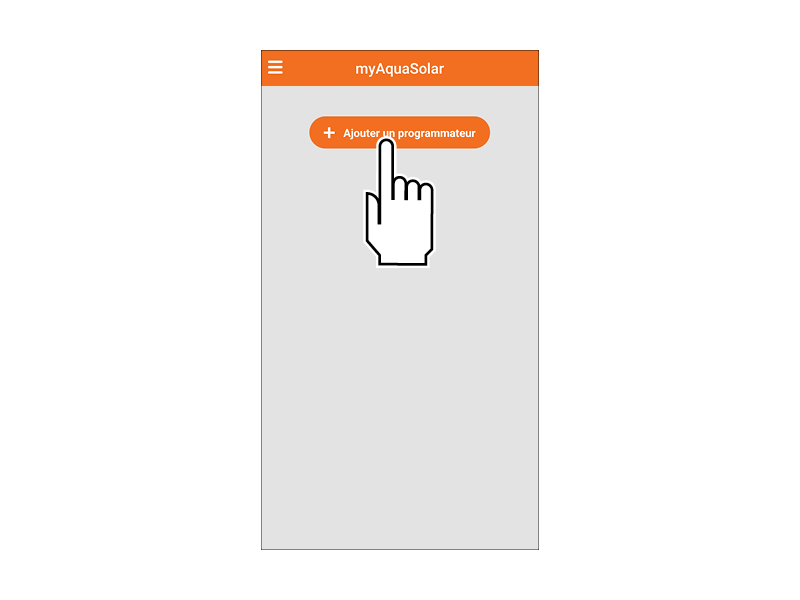

Depuis l’écran principal, appuyez sur le bouton « + » pour ajouter un programmateur.

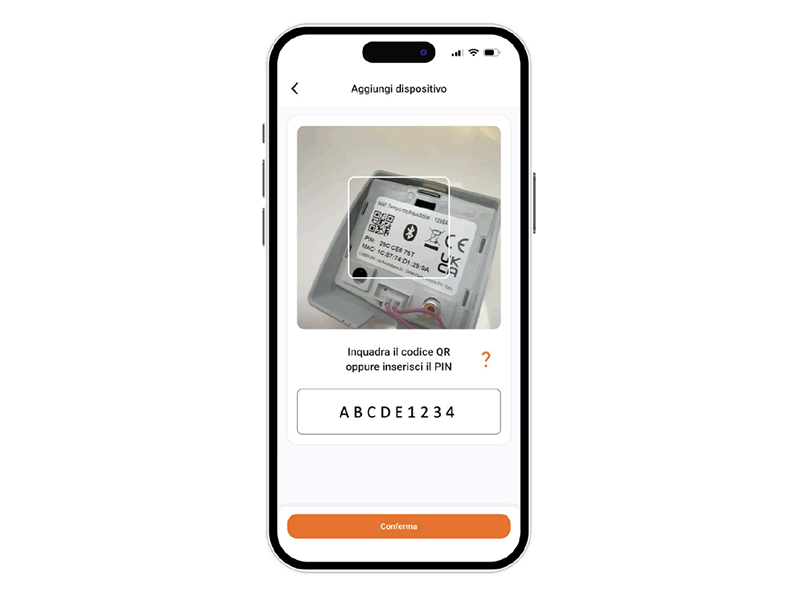

Saisissez le code numérique (PIN) ou scannez le QRCode.

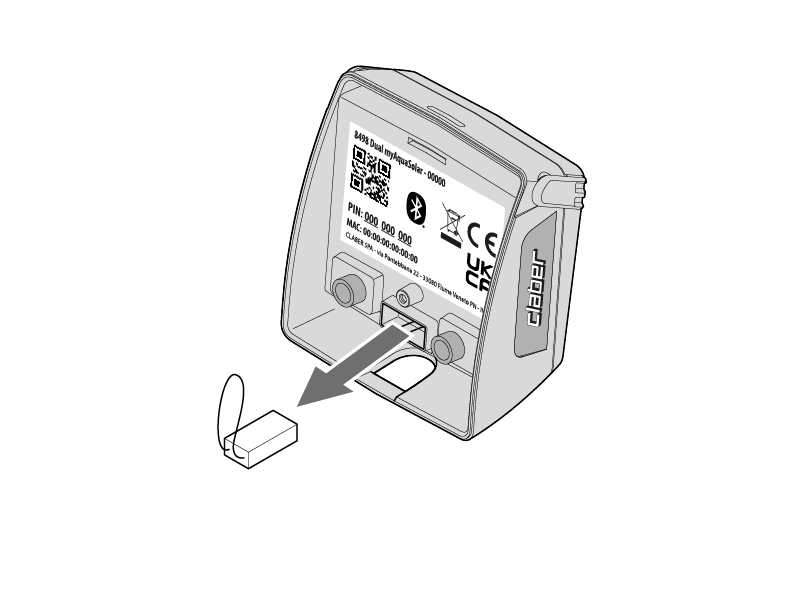

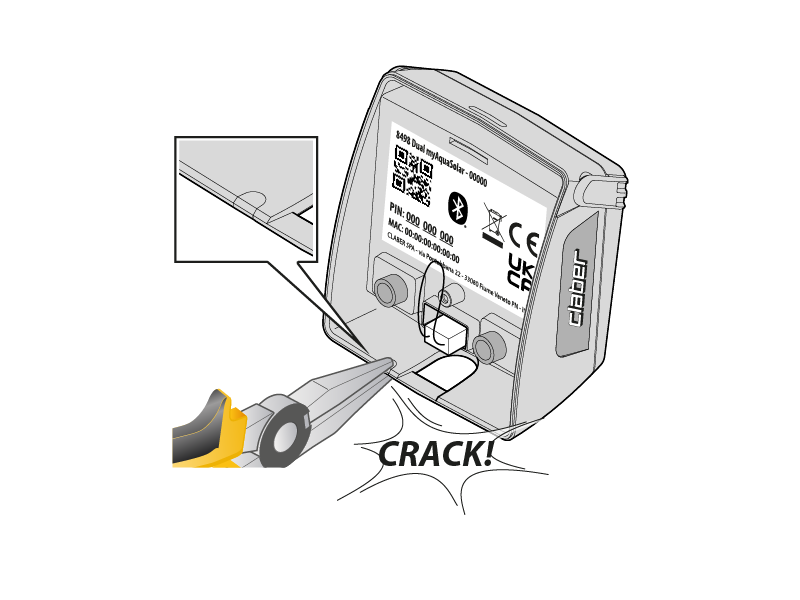

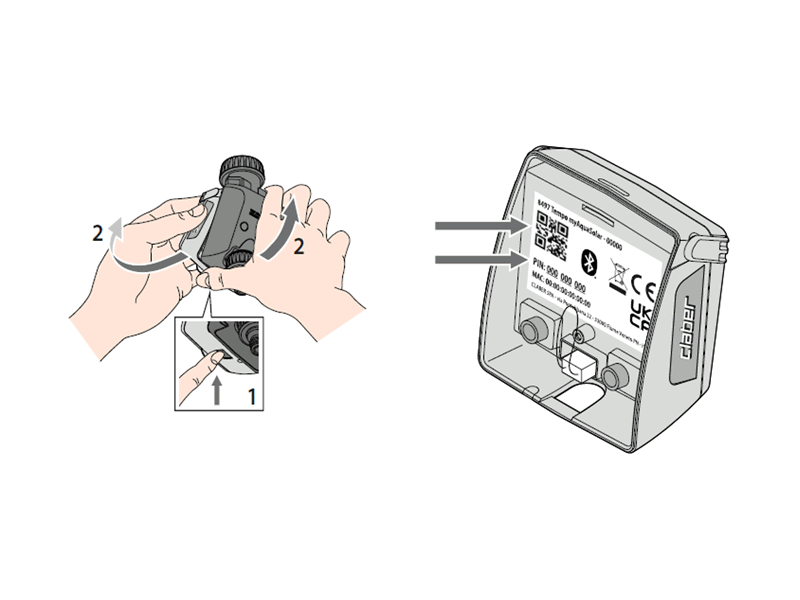

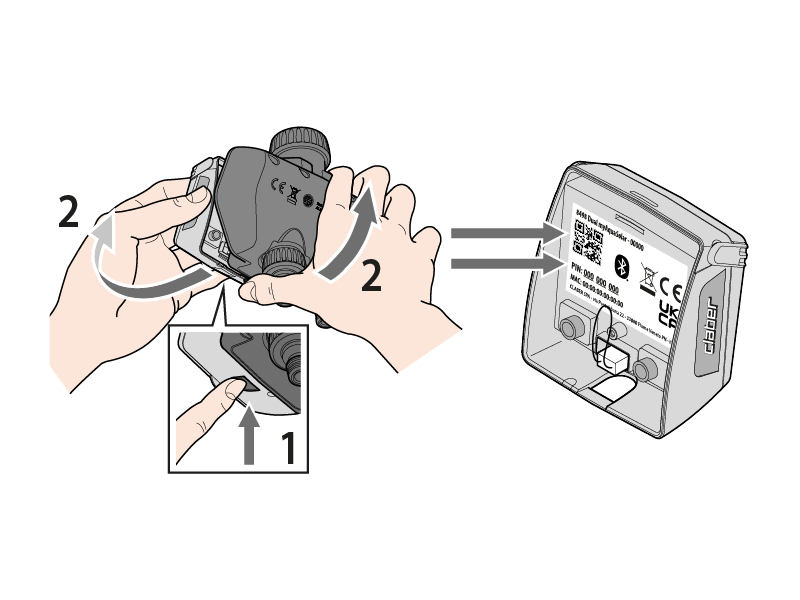

Ces informations se trouvent au dos du module ; détachez-le du programmateur pour y accéder.

Ouvrez l’application myClaber ; les opérations nécessiteront le Bluetooth®, assurez-vous qu’il est activé sur votre smartphone.

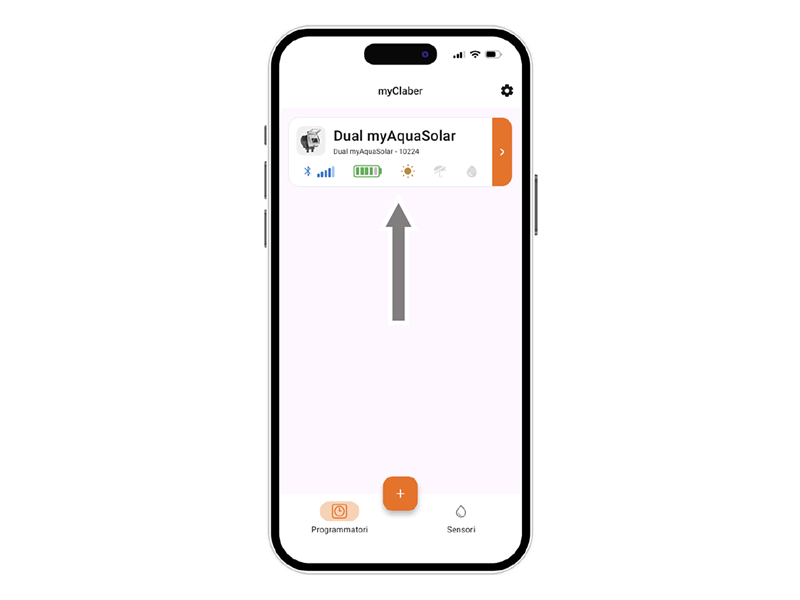

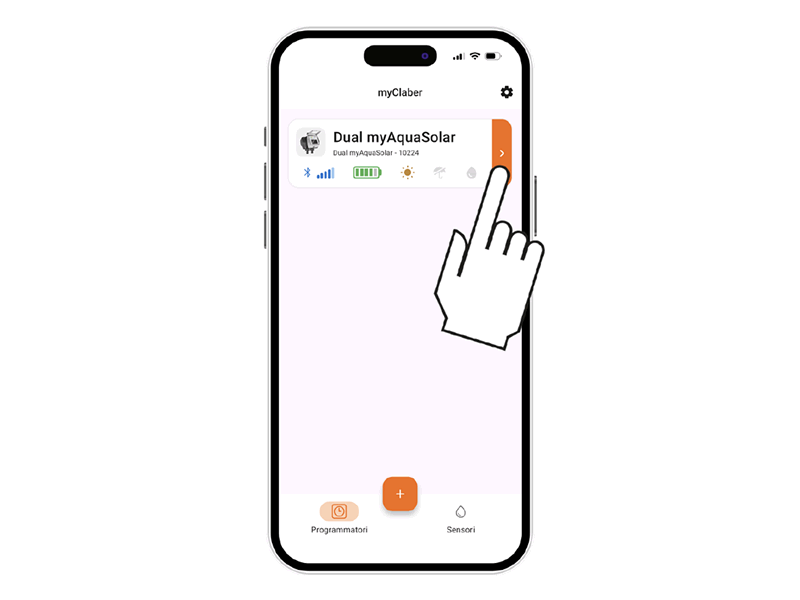

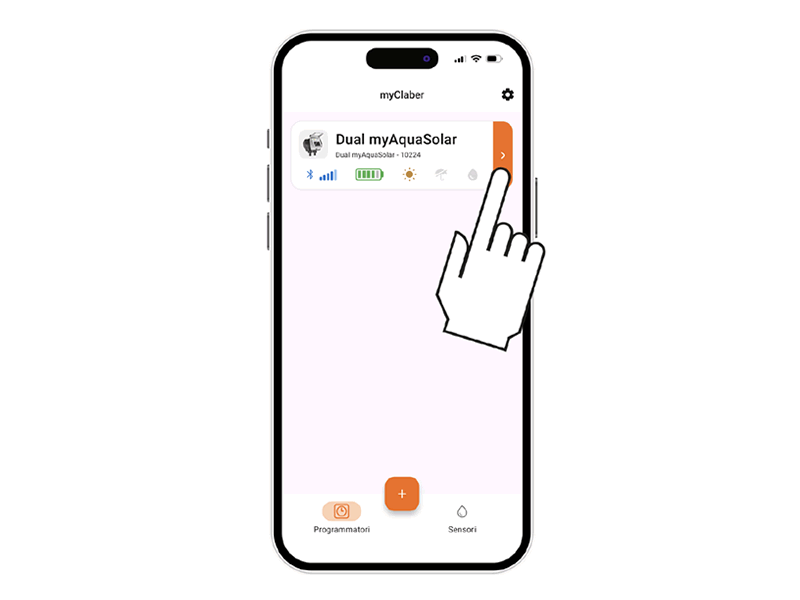

La fiche du programmateur apparaîtra sur la page principale de l’application.
Remarque : l’application myClaber peut gérer jusqu’à 8 programmateurs et 8 capteurs de pluie.

Le programmateur ne pourra irriguer que s’il est suffisamment chargé.

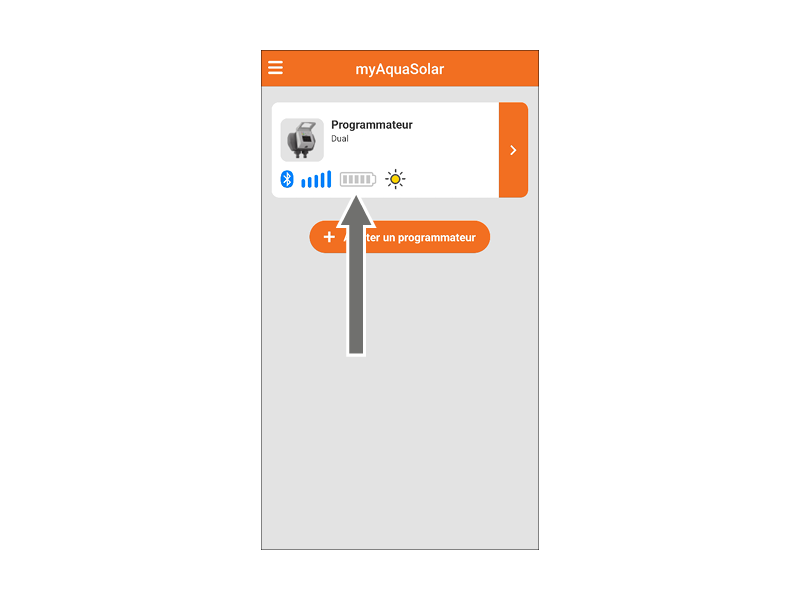

Pour garantir une charge correcte avant utilisation, vérifiez l’icône du niveau d’énergie.

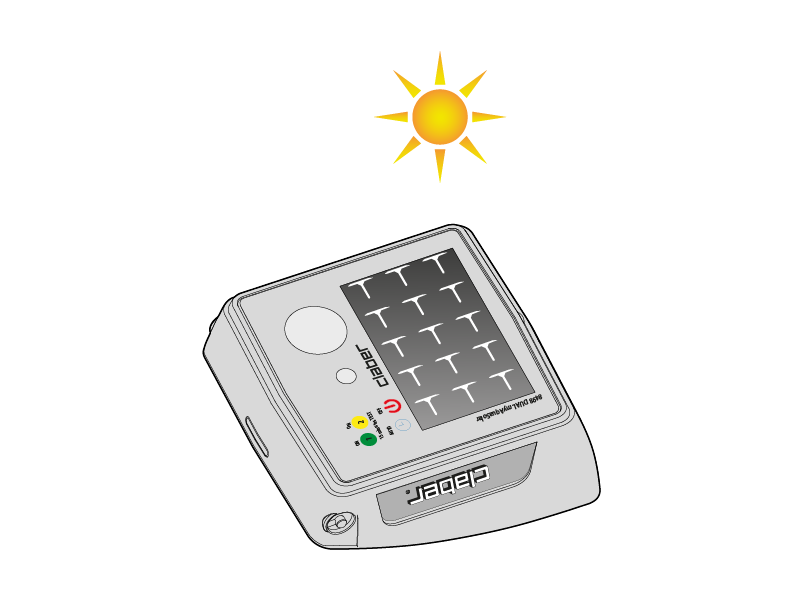

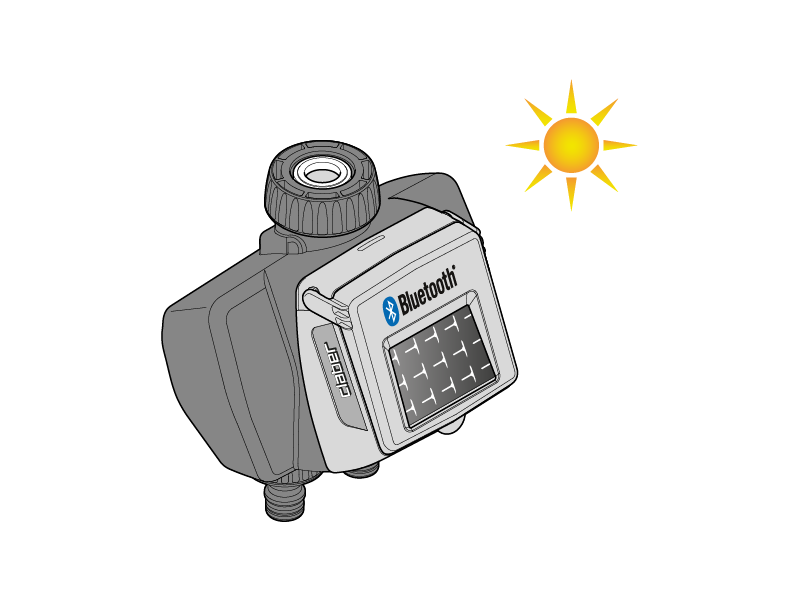

Si l’icône du niveau d’énergie est grise, placez le programmateur avec le panneau photovoltaïque exposé au soleil direct.

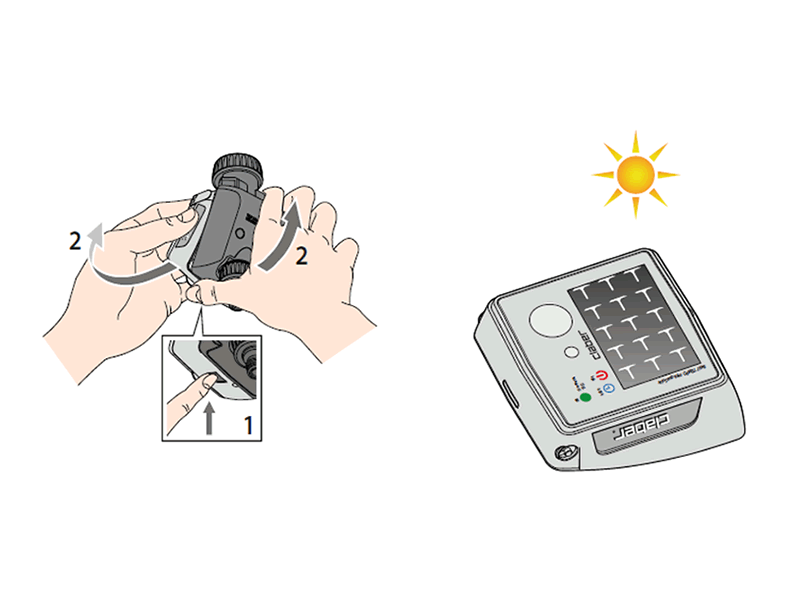

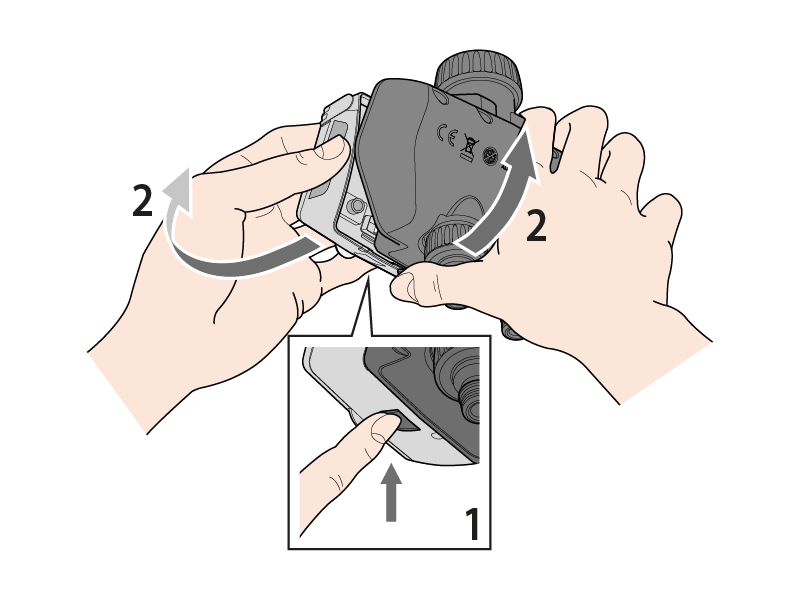

Il est possible de détacher le module de commande et de placer uniquement celui-ci au soleil direct.

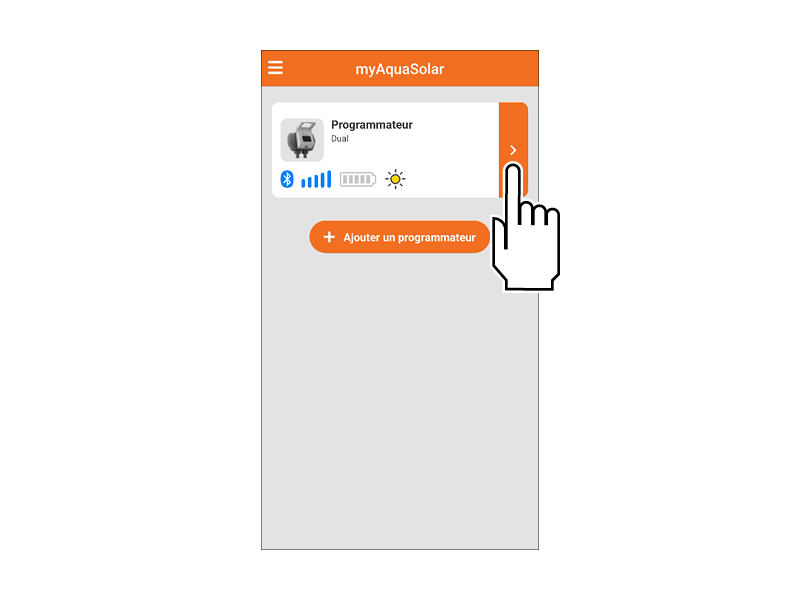

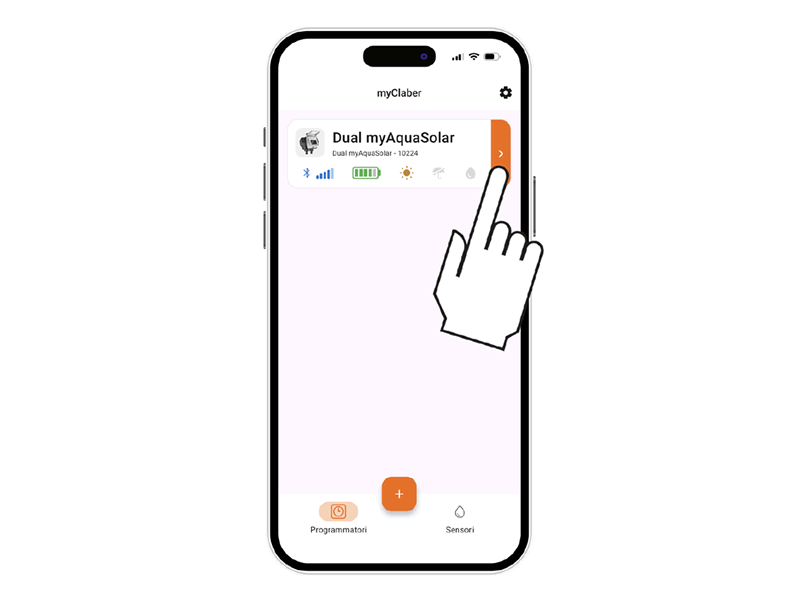

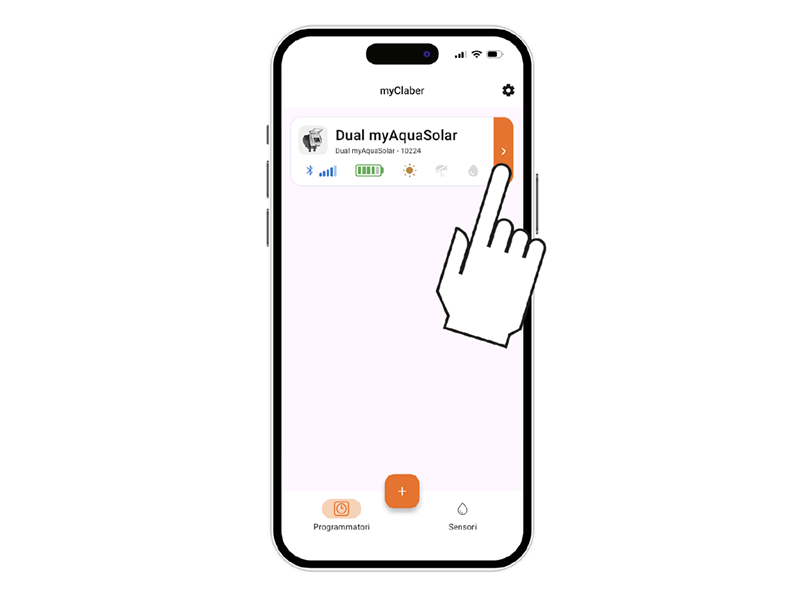

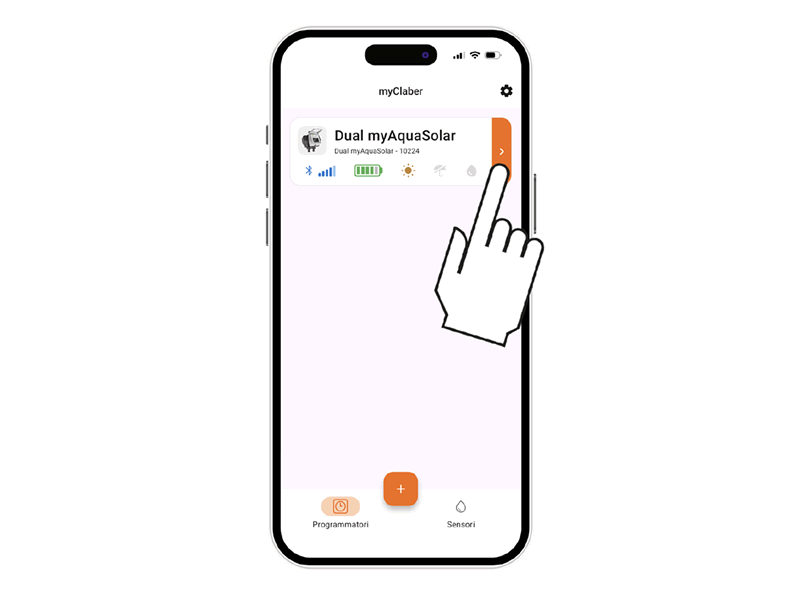

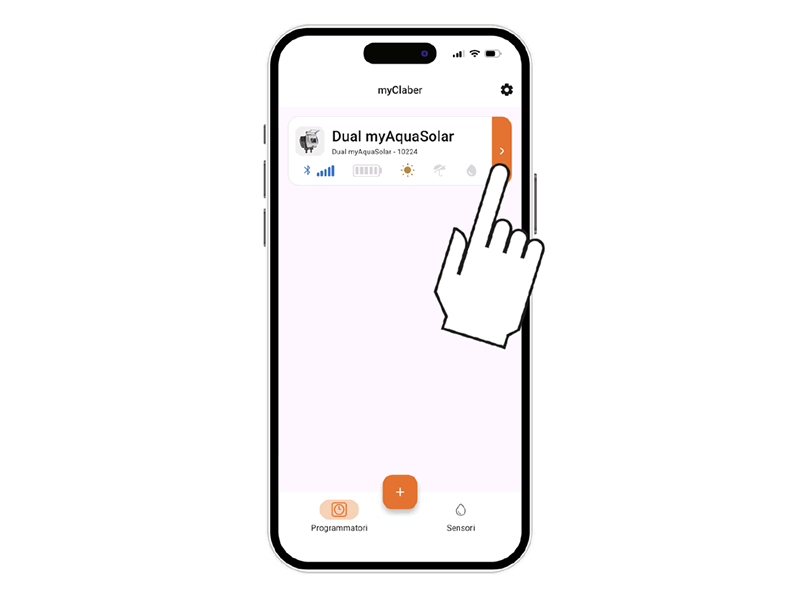

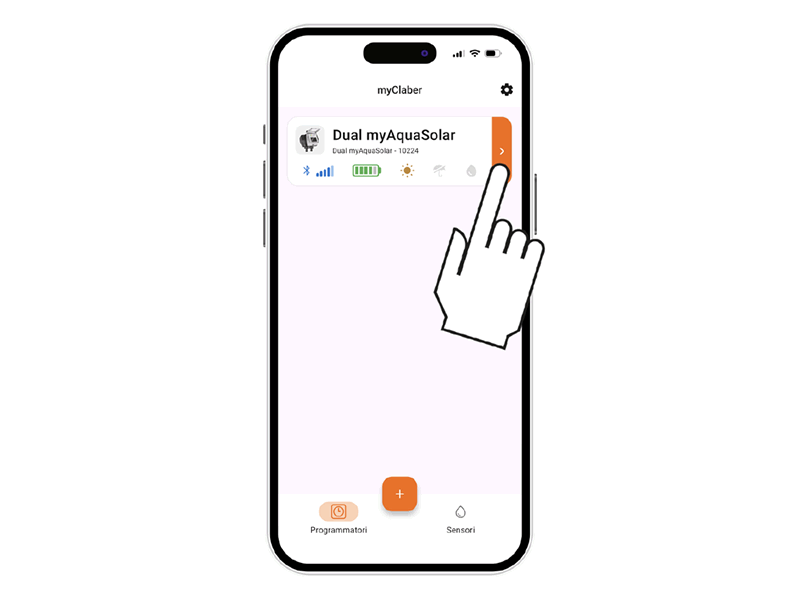

Sélectionnez la fiche du programmateur dans l’application.

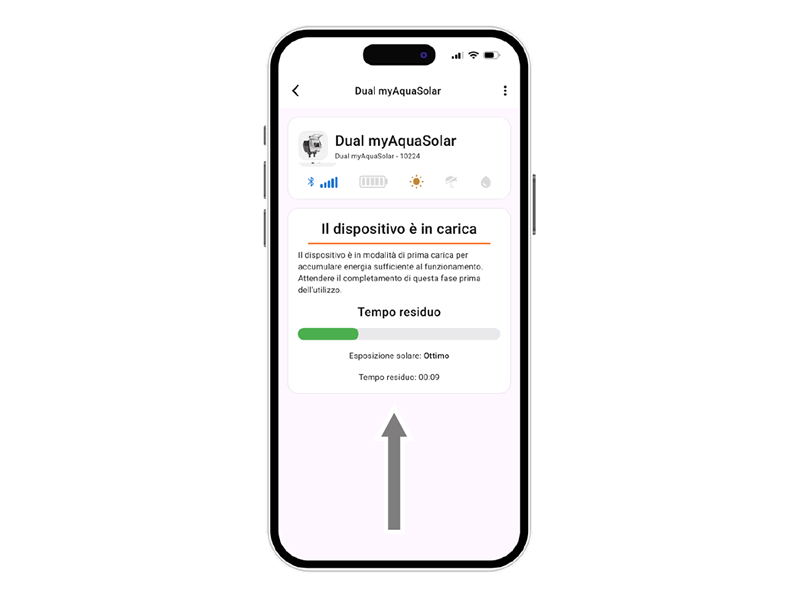

Des informations seront fournies sur l’état de charge et le temps restant (de 15 à 90 minutes selon l’ensoleillement).
Tant que le PREMIER OU NOUVEAU DÉMARRAGE n’est pas terminé, aucune irrigation ne peut être programmée.

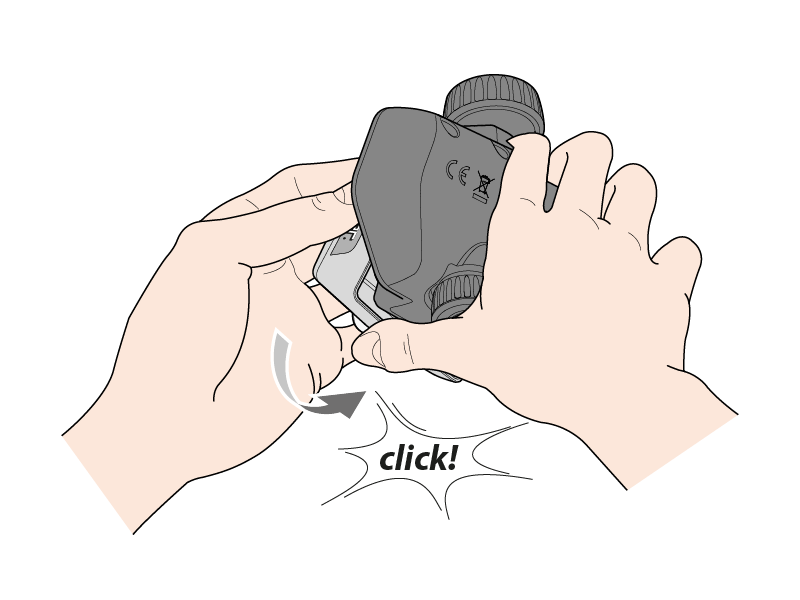

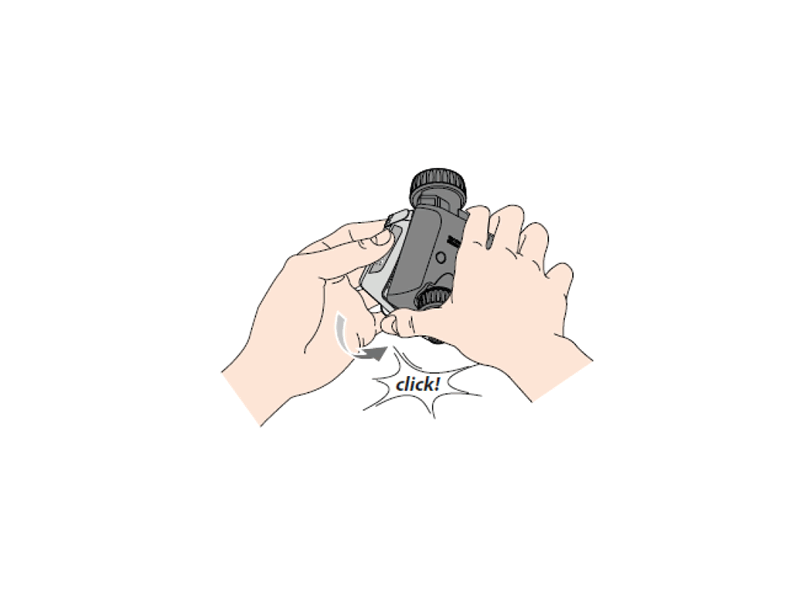

Une fois la charge terminée, s’il a été détaché, reconnectez le module de commande. Le programmateur pourra être utilisé.

Une fois la charge terminée, s’il a été détaché, reconnectez le module de commande. Le programmateur pourra être utilisé.

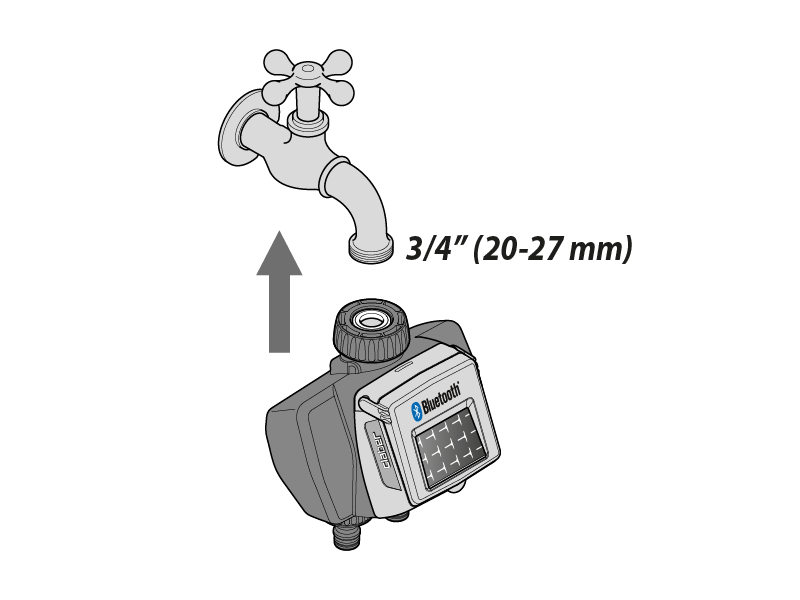

Installez le programmateur sur un robinet domestique. Assurez-vous que le robinet dispose d’un raccord fileté mâle 3/4" (utilisez un adaptateur si nécessaire).

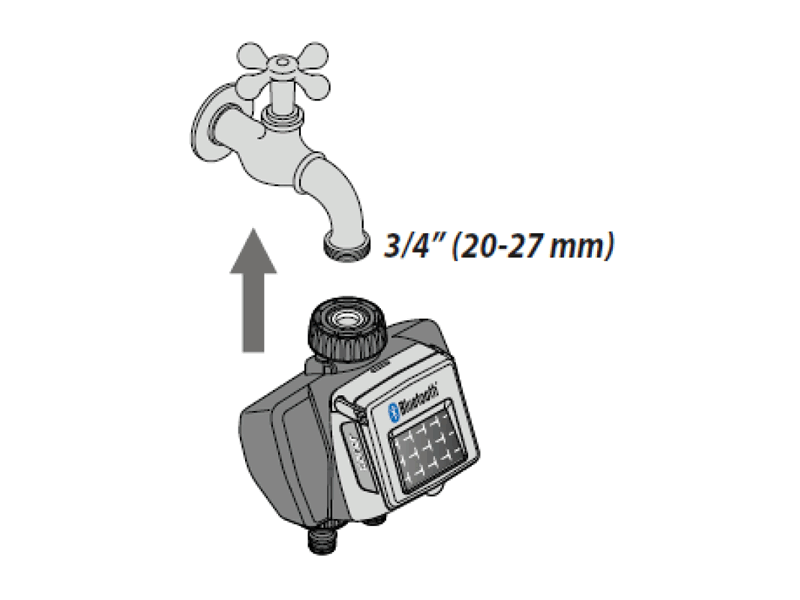

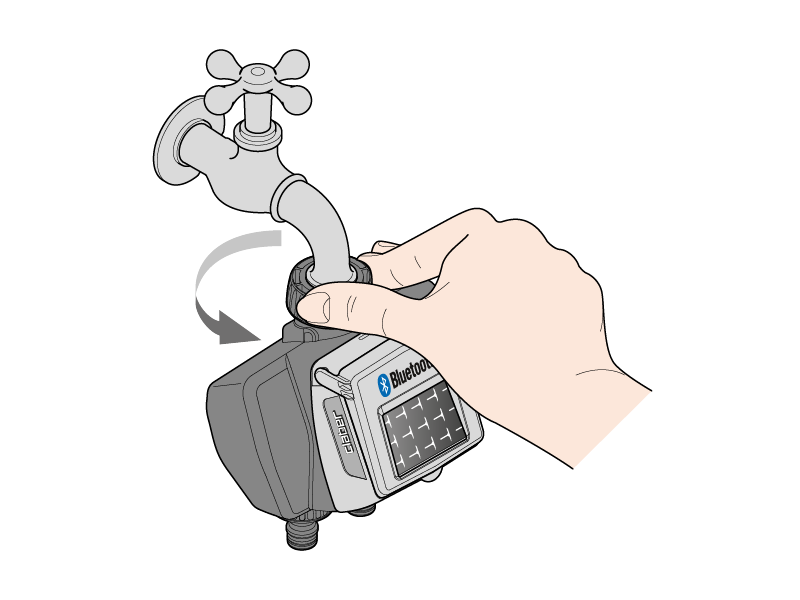

Vissez la bague de serrage femelle 3/4" sur le robinet. Attention : serrez la bague uniquement à la main, n’utilisez pas de pince ni d’autres outils.

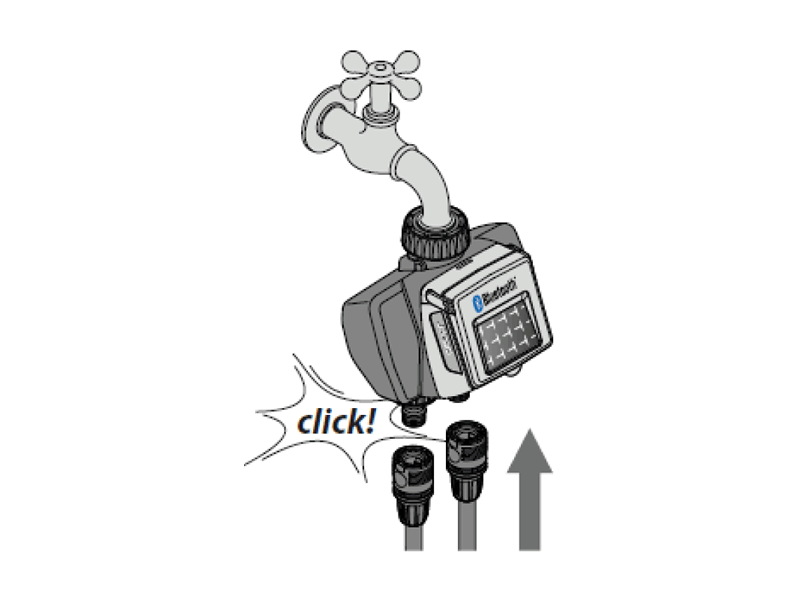

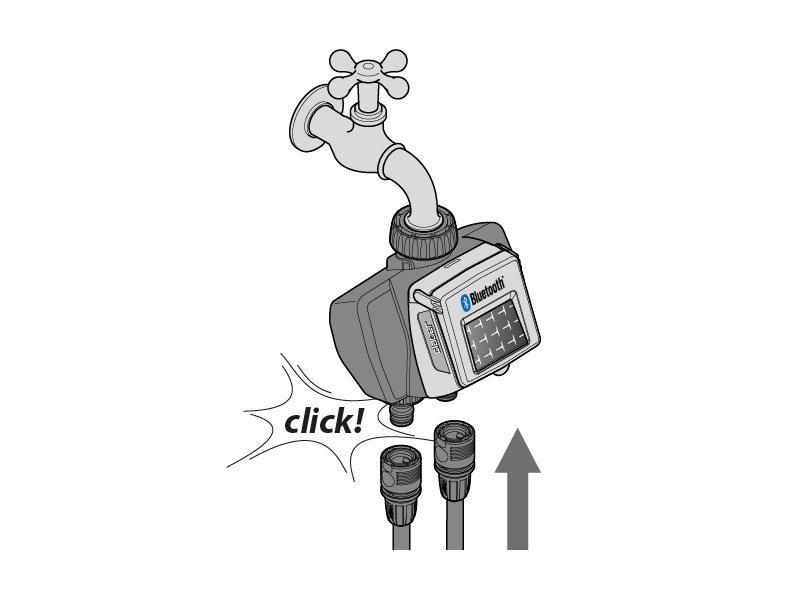

Raccordez la ligne d’arrosage à la sortie du programmateur à l’aide d’un raccord QuickClick System ou d’un raccord fileté 3/4".
Ne pas installer le programmateur dans des regards, sous le niveau du sol ou à l’intérieur de bâtiments. Utilisez l’eau du réseau ou prévoyez une filtration adaptée. N’utilisez pas le programmateur avec des produits chimiques ou des liquides autres que l’eau. N’utilisez pas le programmateur avec des pressions de service inférieures à 0,5 bar (7,3 psi) ou supérieures à 10 bar (145 psi).

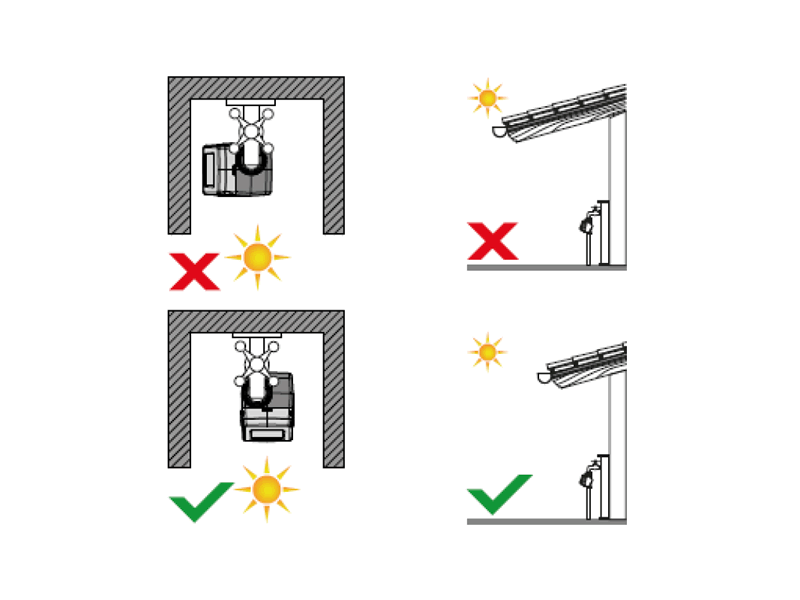

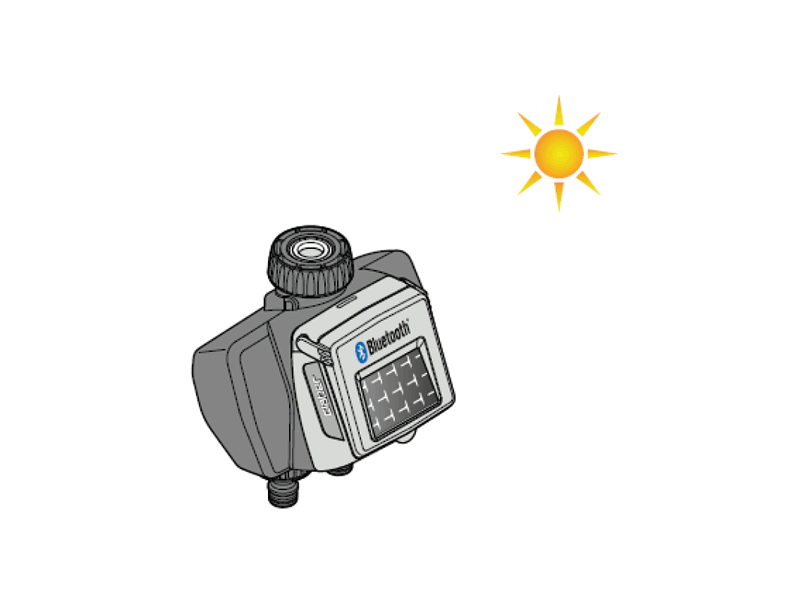

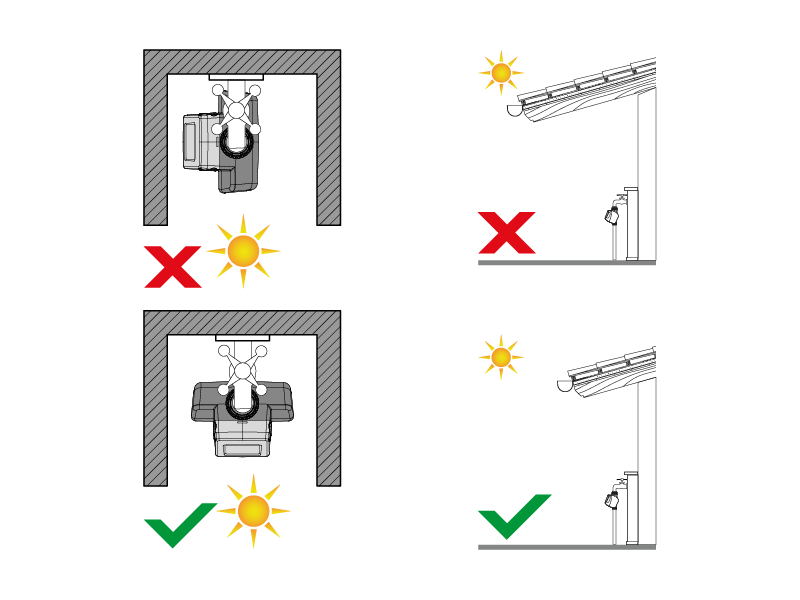

Une fois le programmateur installé, assurez-vous que le panneau photovoltaïque est orienté vers la zone ouverte recevant le plus de lumière au cours de la journée, afin de garantir une bonne charge.

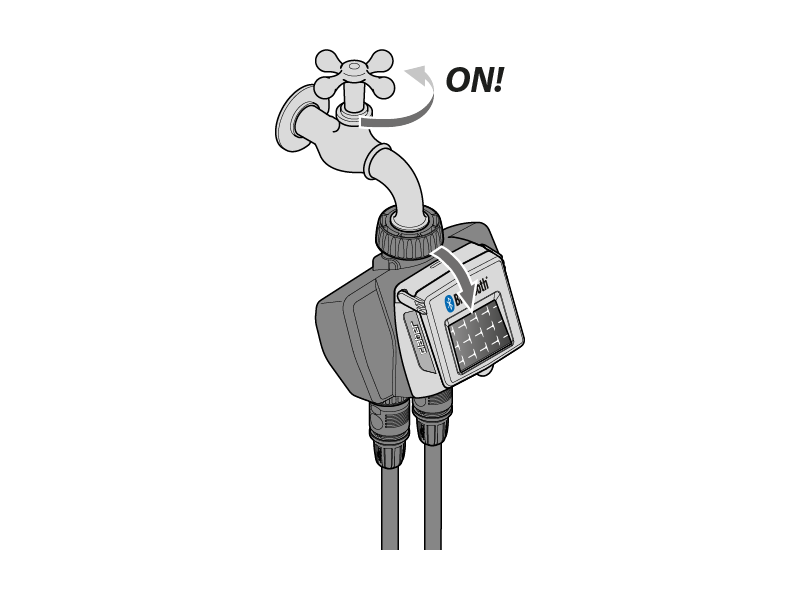

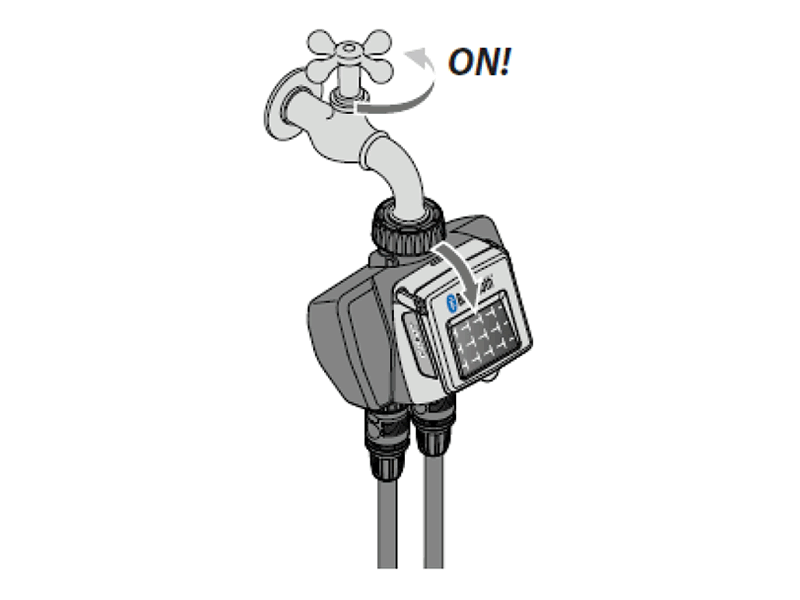

N’oubliez pas d’ouvrir le robinet et de refermer le couvercle du programmateur.

Il est possible de raccorder le programmateur à un Rain Sensor BT (code 90844) ; le capteur permet de suspendre automatiquement le démarrage de l’arrosage en cas de pluie.
Suivez l’installation du capteur ici#.

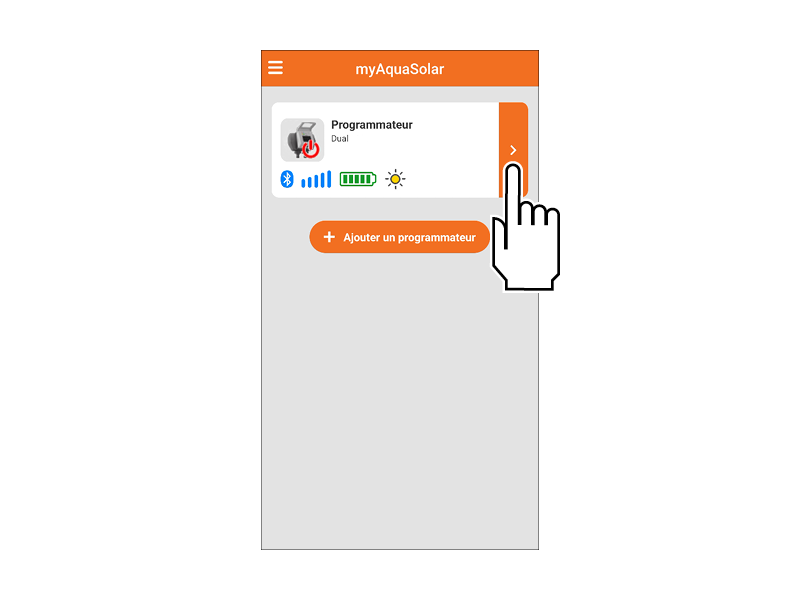

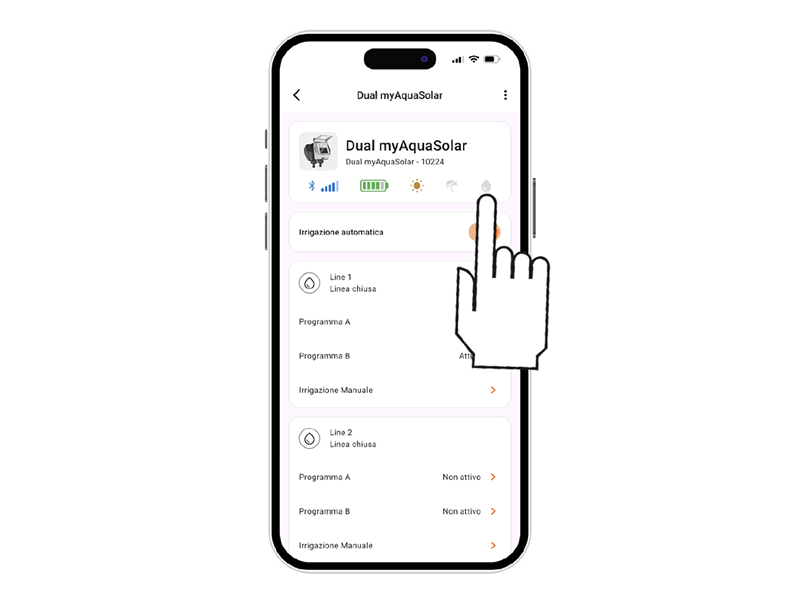

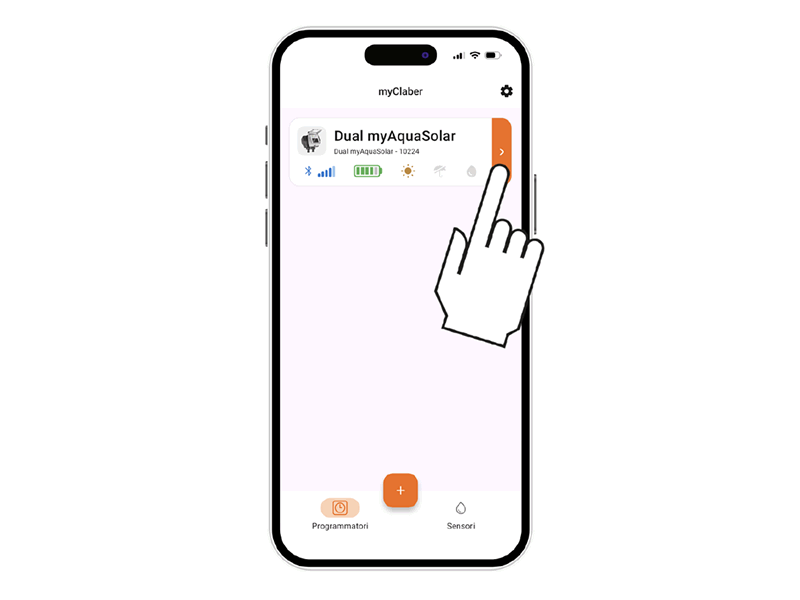

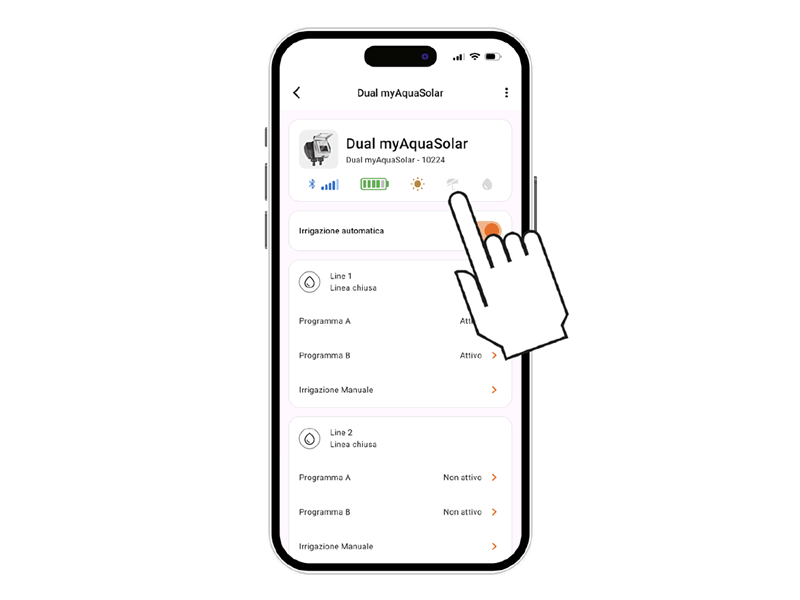

Pour vérifier l’état du programmateur, sélectionnez la fiche du programmateur dans l’application.

Dans la barre supérieure, les informations sur son état sont affichées.

Les icônes, dans l’ordre, représentent : signal Bluetooth®, niveau d’énergie, ensoleillement, capteur de pluie et irrigation en cours.
Pour connaître la signification de chaque icône, vous pouvez la sélectionner ; une page explicative s’affichera.

En sélectionnant la fiche du programmateur, vous pouvez consulter les informations sur son état dans la barre supérieure.

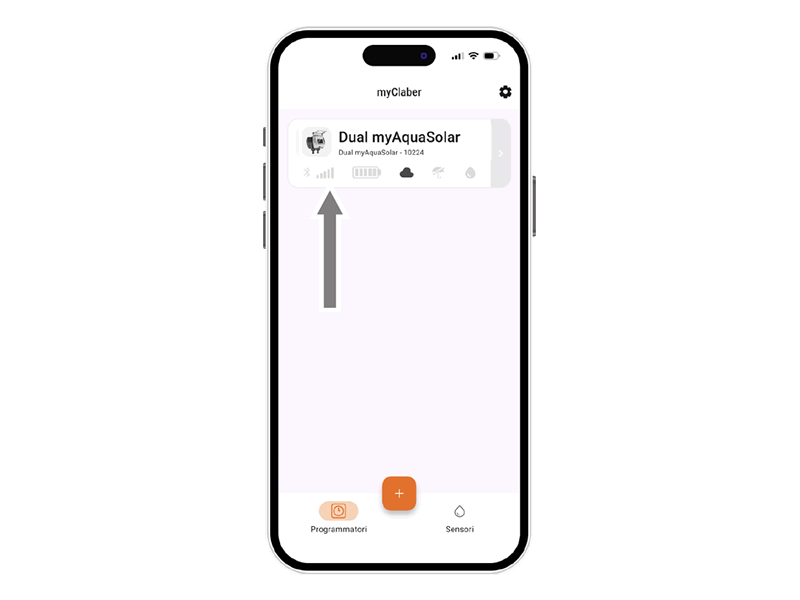

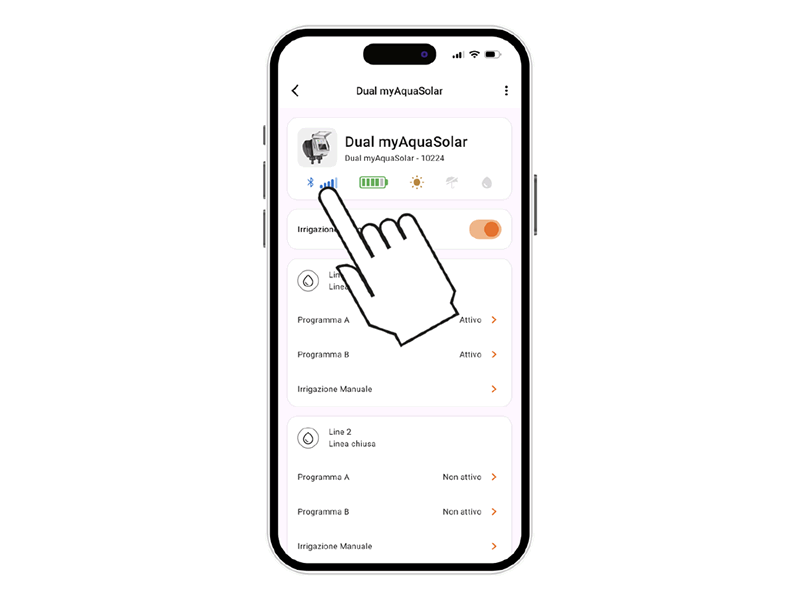

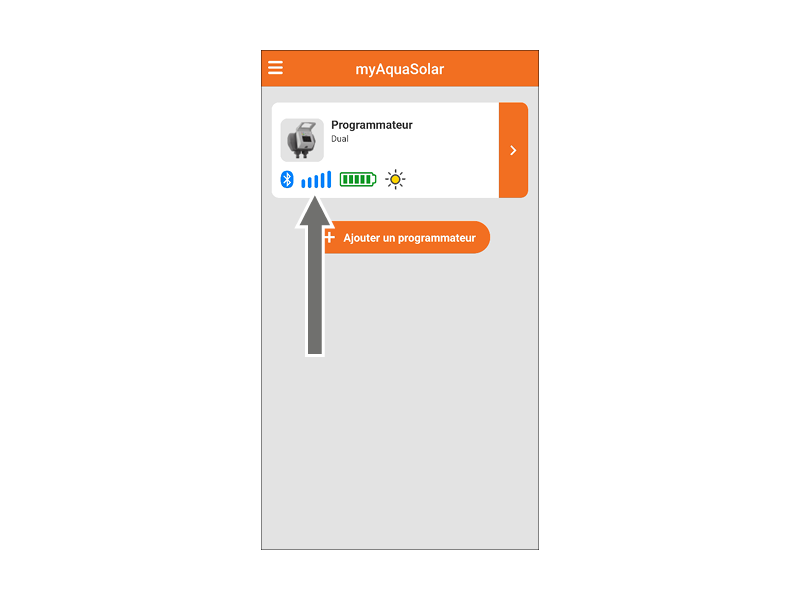

L’icône du signal Bluetooth® indique si le programmateur est accessible (bleu) ou non (gris) ; s’il n’est pas accessible, rapprochez votre smartphone.

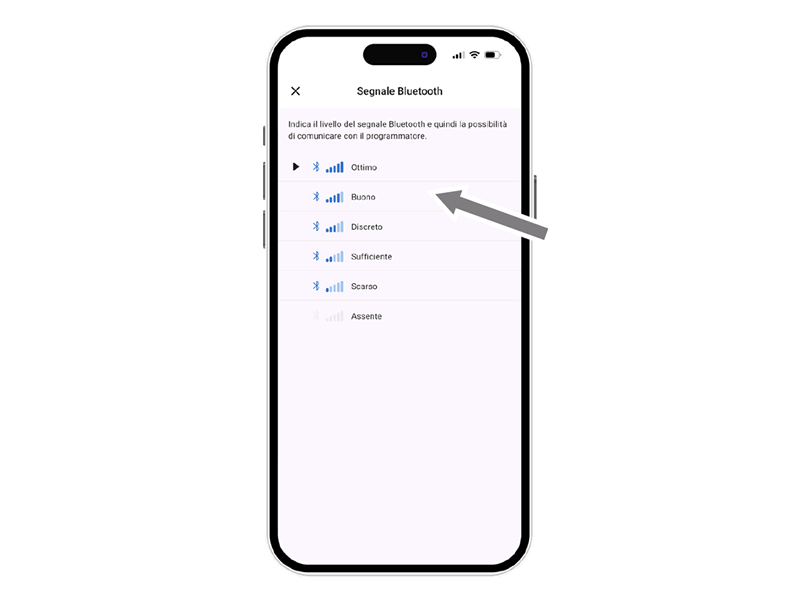

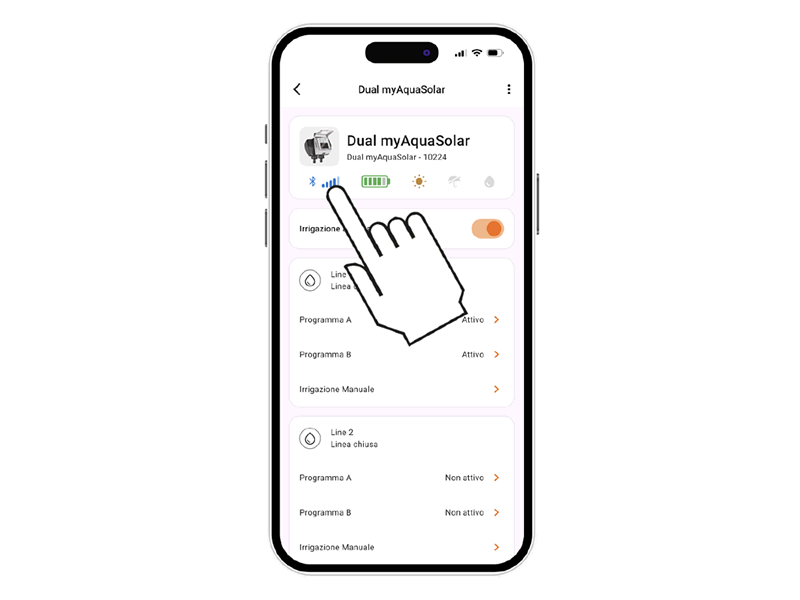

Pour en connaître la signification, sélectionnez l’icône : une page explicative s’affichera.

Qualité du signal Bluetooth®.

Si le programmateur n’est pas accessible, vous devrez peut-être vous en approcher.
Si le PREMIER OU NOUVEAU DÉMARRAGE n’a pas été effectué, le programmateur peut manquer d’ensoleillement ou être déchargé.
Si le problème persiste et que, lors de l’ASSOCIATION, le PIN a été saisi manuellement au lieu de scanner le QRCode, il est possible que le code soit erroné. Supprimez le programmateur et recommencez l’ASSOCIATION.

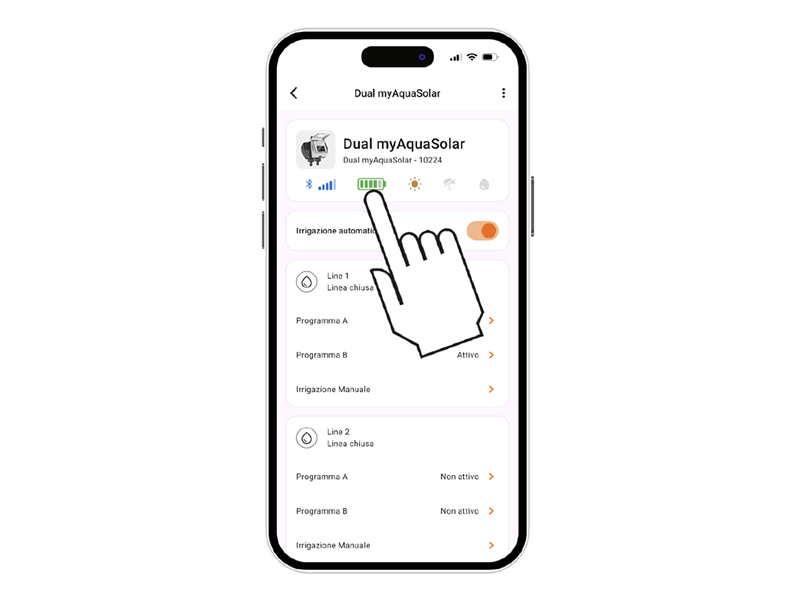

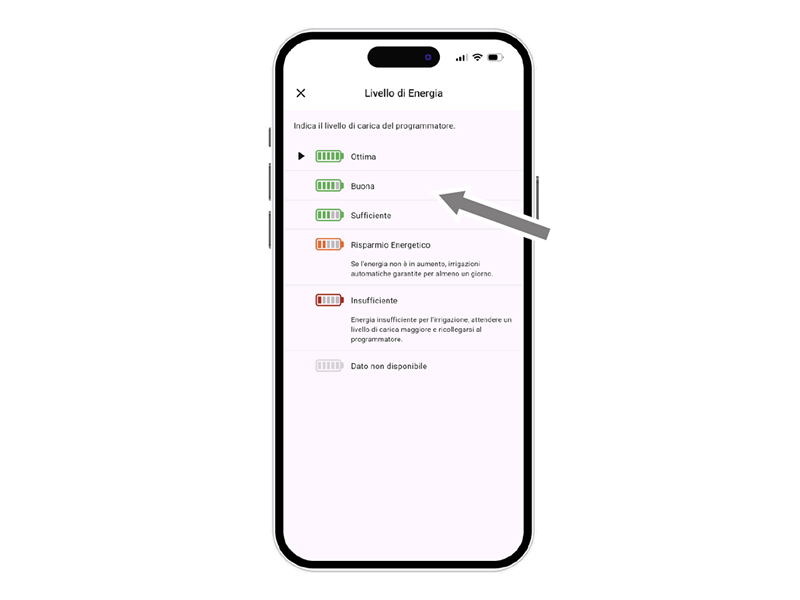

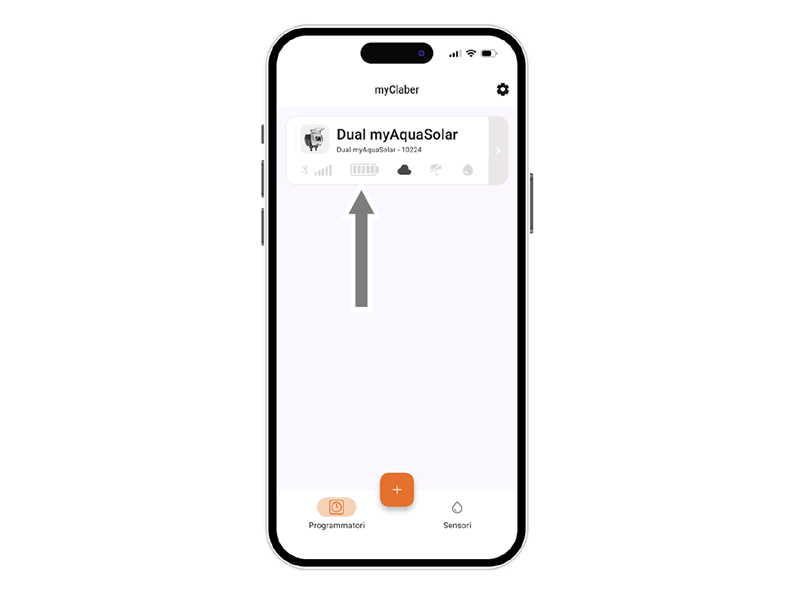

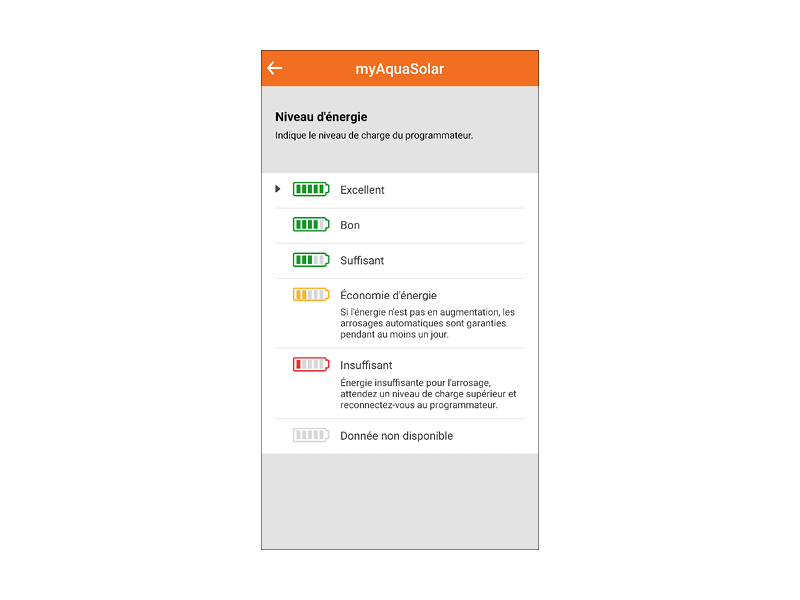

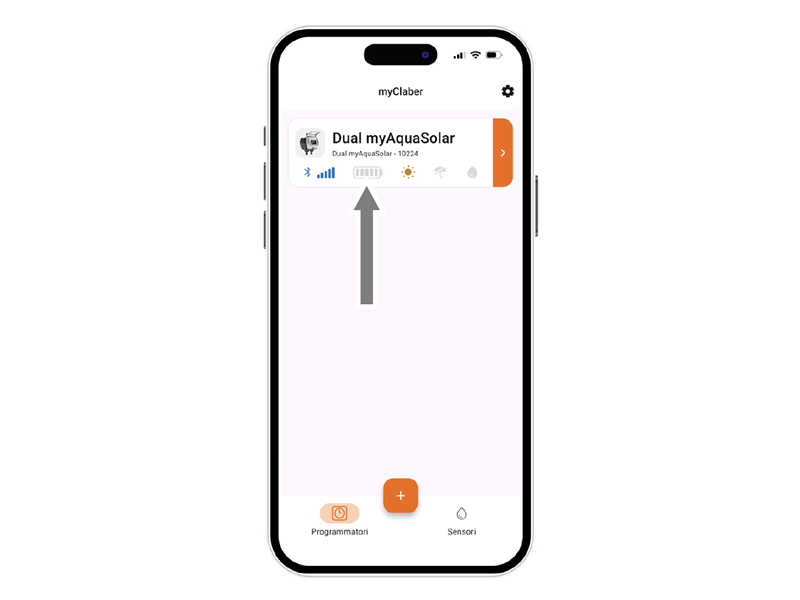

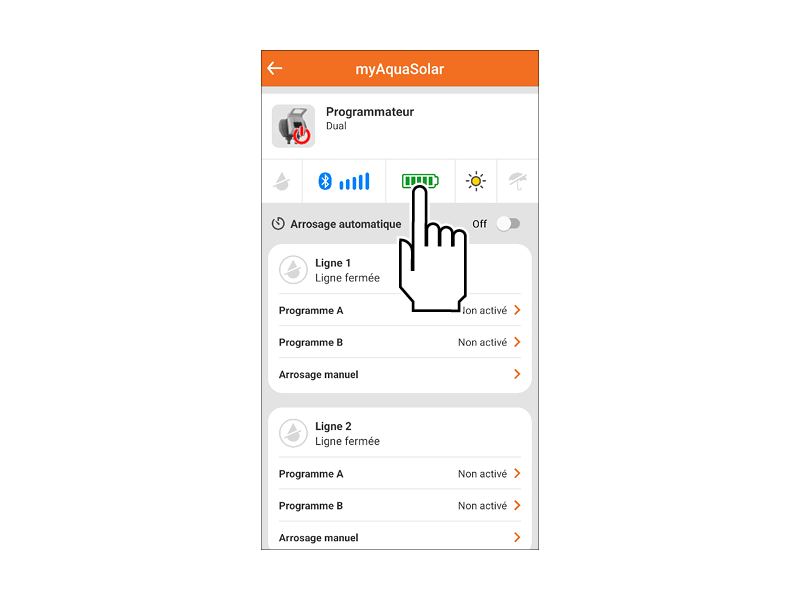

Le niveau d’énergie affiché sur la fiche du programmateur dans l’application est particulièrement important.

Le niveau d’énergie est également affiché dans la barre supérieure après l’ouverture de la fiche du programmateur. La sélection de l’icône donne accès à des informations supplémentaires.

Si l’icône du niveau d’énergie est grise, attendez la fin de la charge (PREMIER OU NOUVEAU DÉMARRAGE). Il existe 5 niveaux d’énergie. En mode économie (icône jaune), le programmateur assure encore au moins une journée d’arrosage automatique. Avec une énergie insuffisante (icône rouge), toutes les fonctions seront désactivées tout en conservant la date et l’heure pendant environ 16 heures avant l’arrêt.

Si le programmateur se décharge complètement et s’éteint, il peut se rallumer après une exposition normale au soleil. En cas d’extinction, il perdra les réglages de date et d’heure : des irrigations anormales peuvent se produire.

En sélectionnant la fiche du programmateur, vous pouvez consulter les informations sur son état dans la barre supérieure.

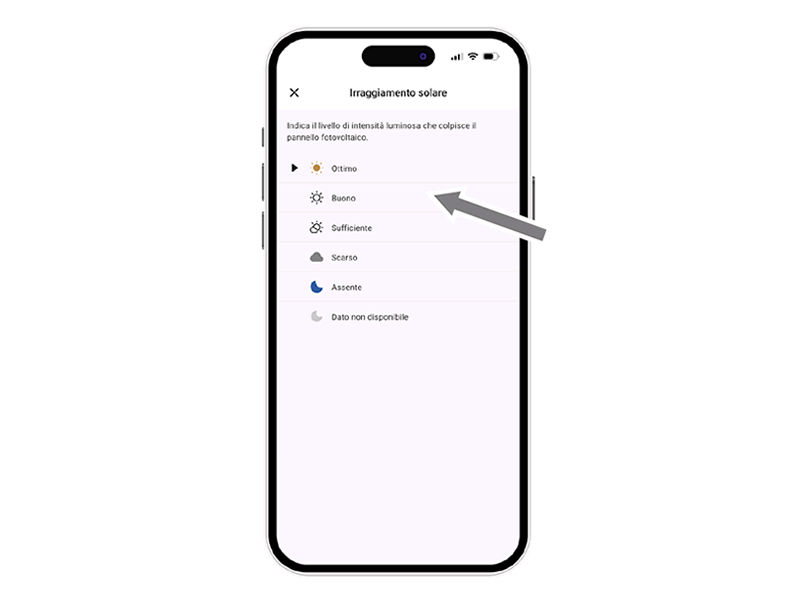

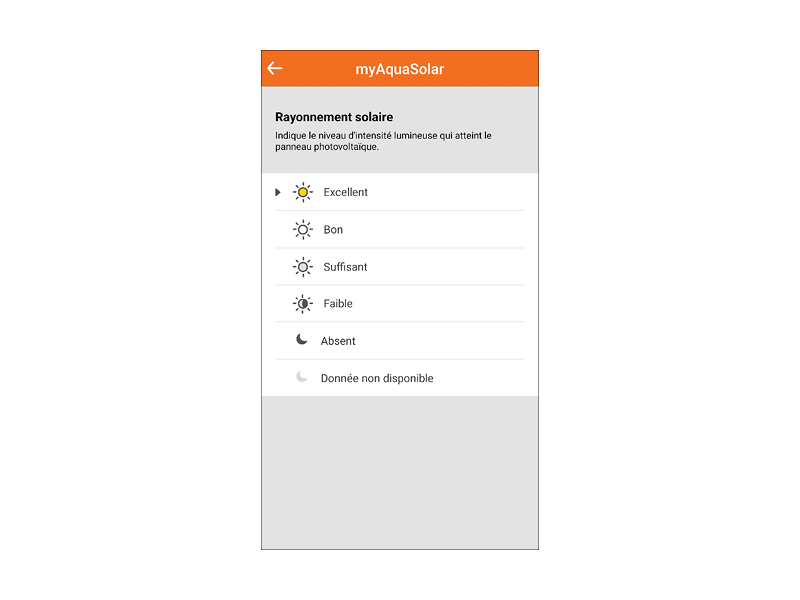

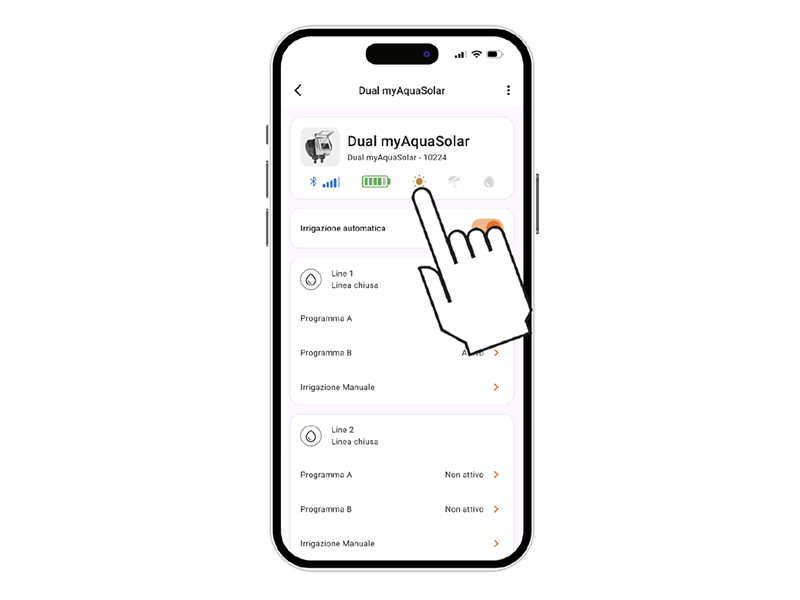

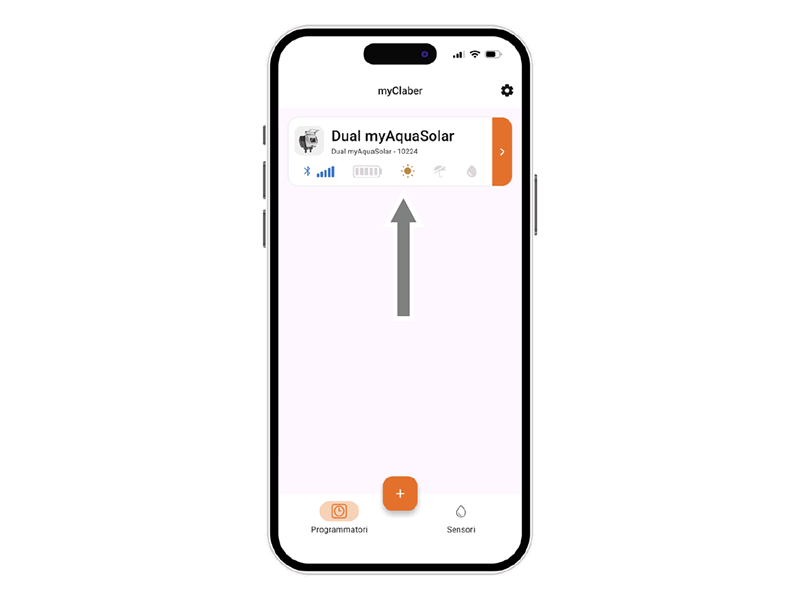

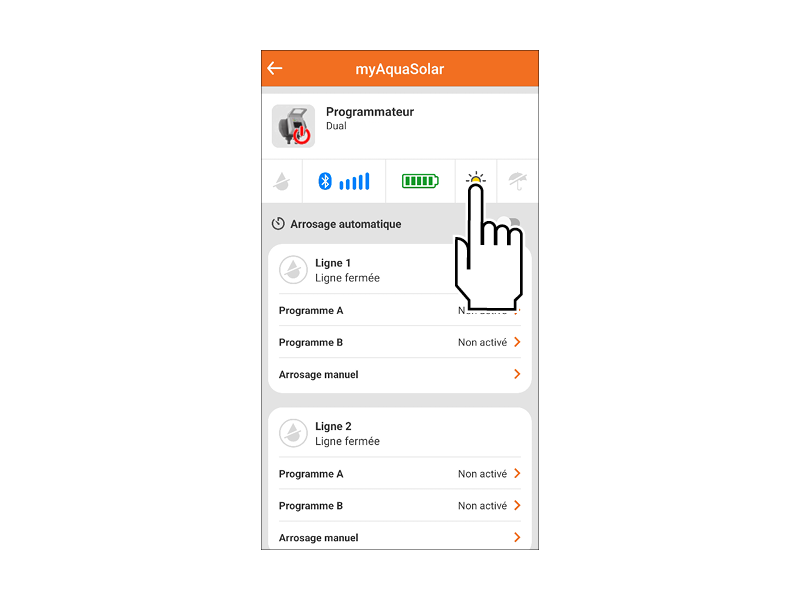

L’état de l’ensoleillement peut être visualisé dans la barre supérieure. En le sélectionnant, une page explicative s’affichera.

Détail sur la qualité de l’ensoleillement.

En sélectionnant la fiche du programmateur, vous pouvez consulter dans la barre supérieure les informations sur son état.

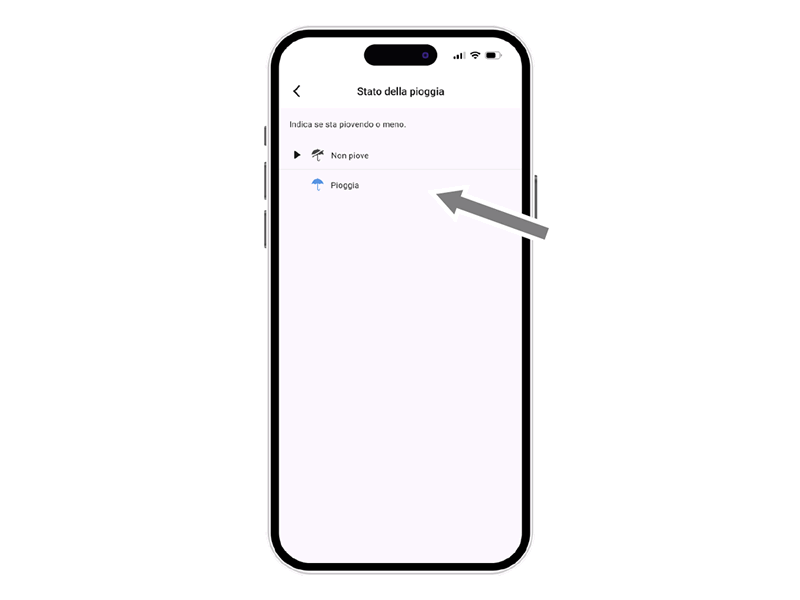

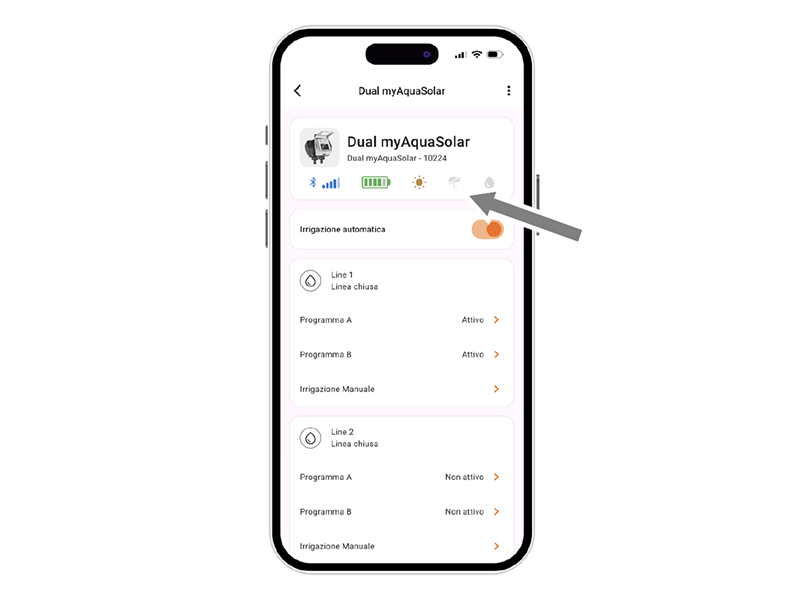

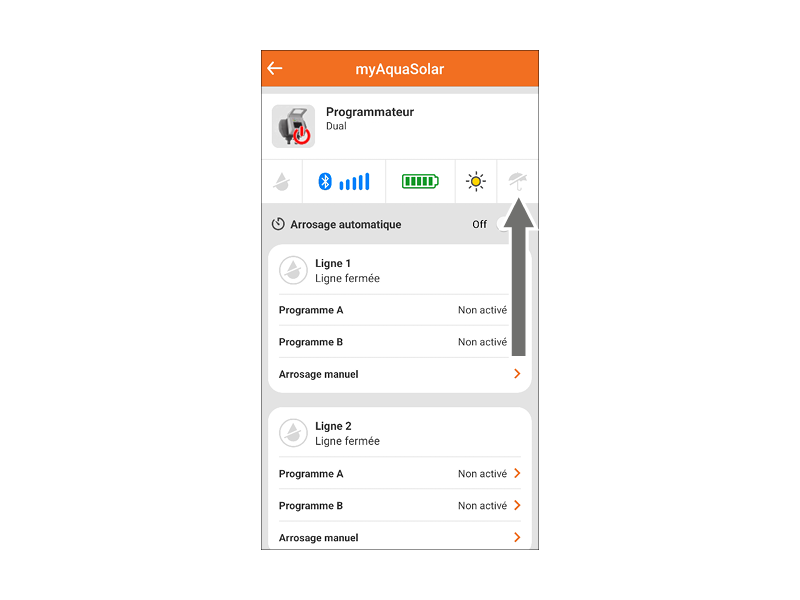

L’état du capteur de pluie peut être visualisé dans la barre supérieure grâce à l’icône du parapluie.
Le capteur communique son état au programmateur toutes les minutes.

Le symbole de parapluie bleu indique que le capteur de pluie est plein et que l’arrosage automatique ne se produira pas.
Si le symbole est gris, cela signifie que le capteur de pluie est vide et que l’arrosage automatique se déroulera comme programmé.

En sélectionnant la fiche du programmateur, vous pouvez consulter les informations sur son état dans la barre supérieure.

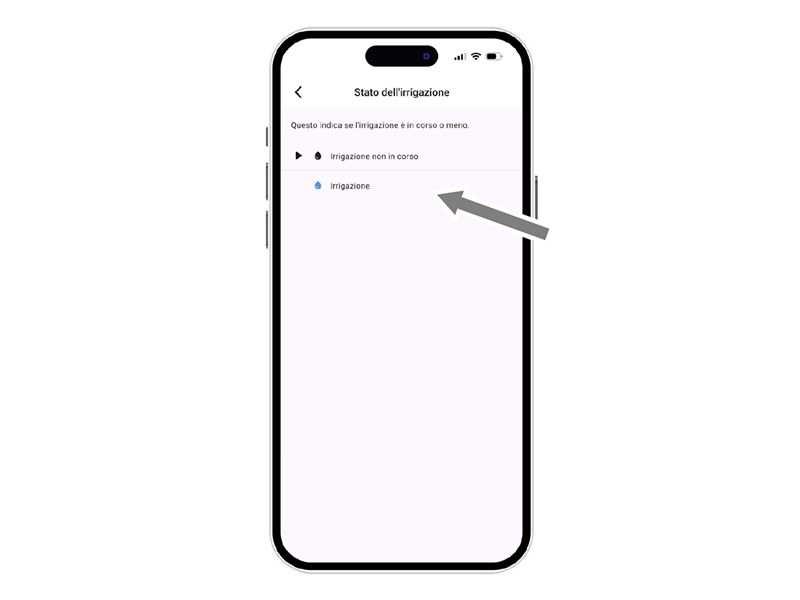

L’état de l’irrigation peut être visualisé dans la barre supérieure.

Si un arrosage est en cours — automatique ou manuel — il est indiqué par le symbole de la goutte : bleu si l’arrosage est actif, gris s’il ne l’est pas.

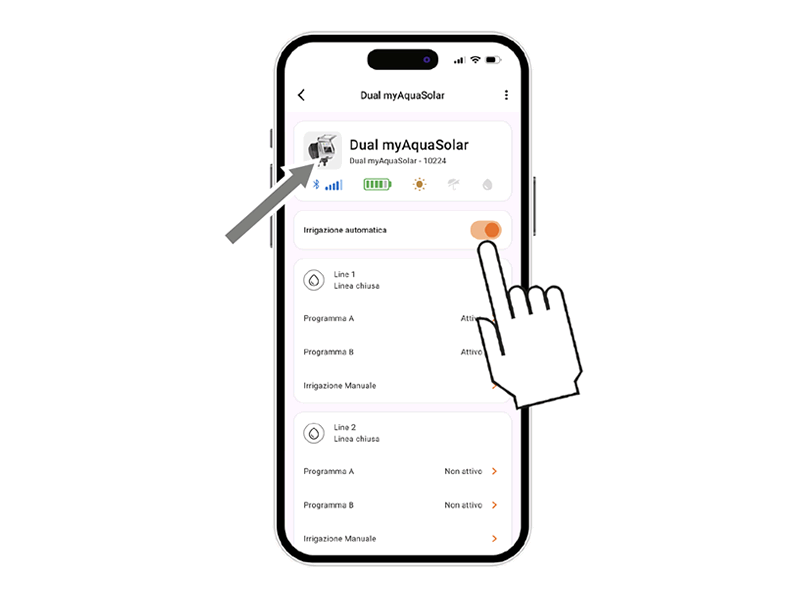

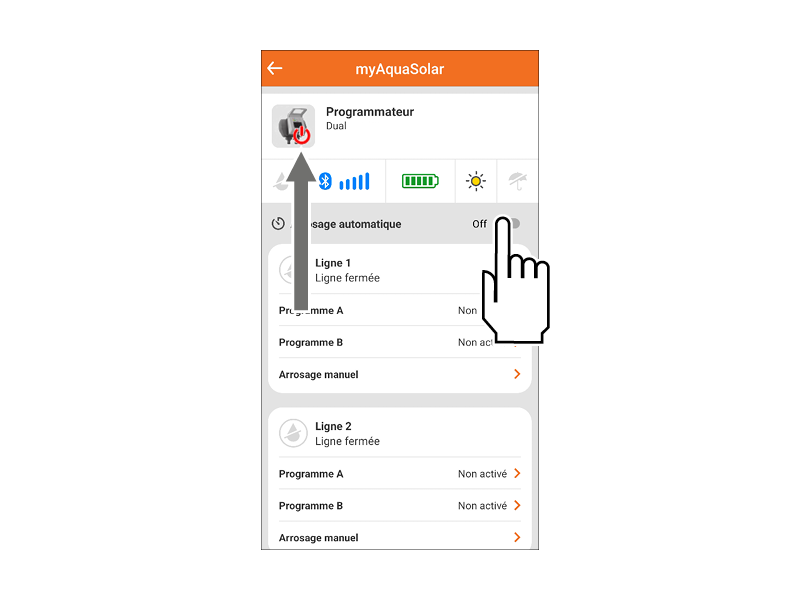

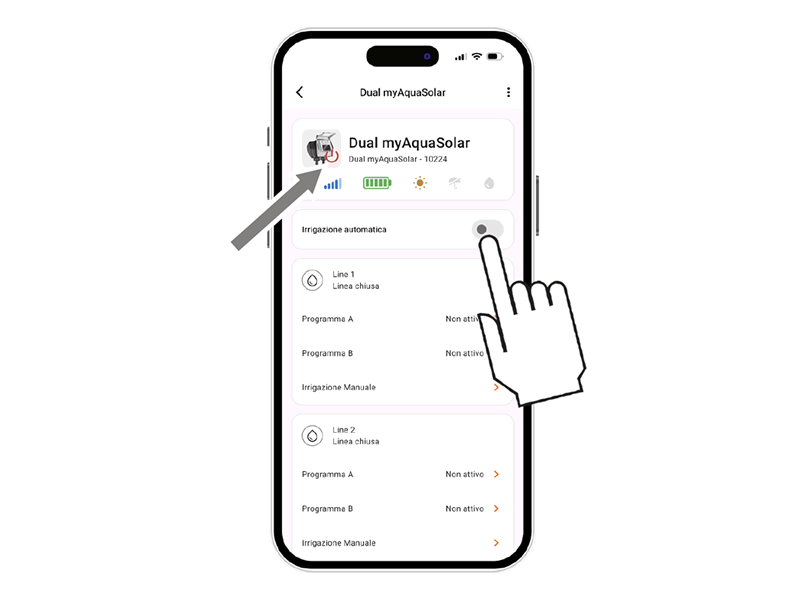

Pour activer ou désactiver l’arrosage automatique du programmateur, appuyez sur sa fiche produit.

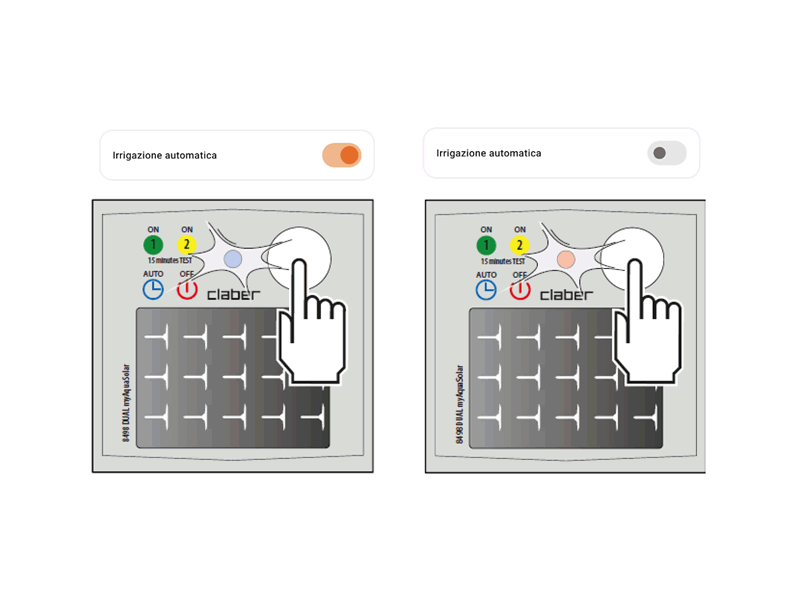

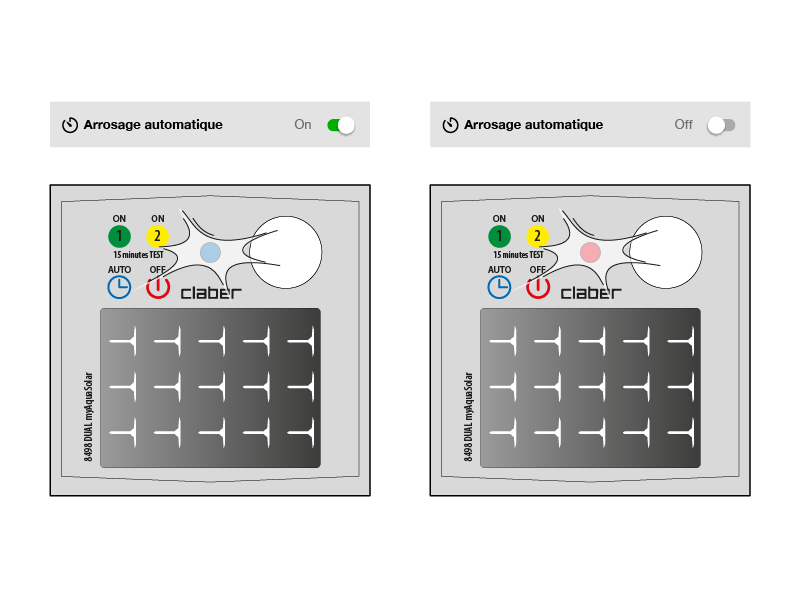

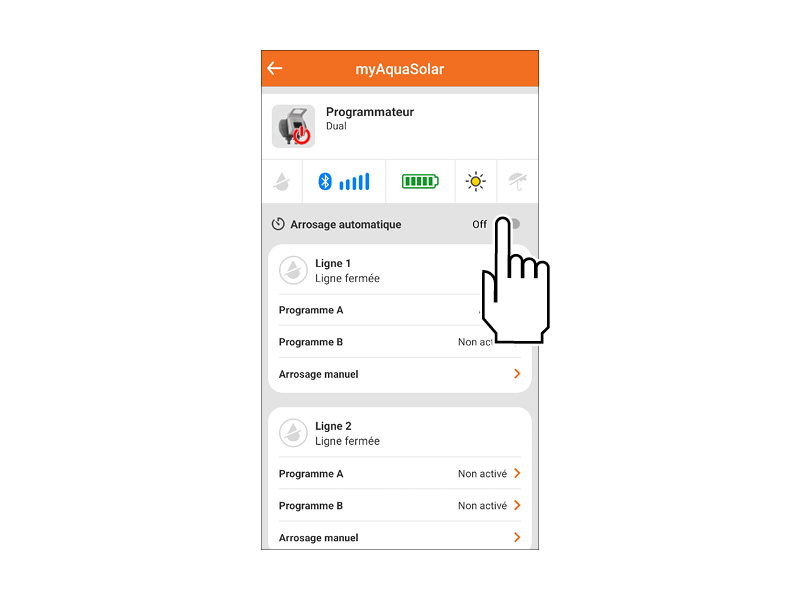

Utilisez l’interrupteur Arrosage automatique. Si l’arrosage automatique n’est pas actif, un symbole rouge apparaît sur l’image du programmateur.

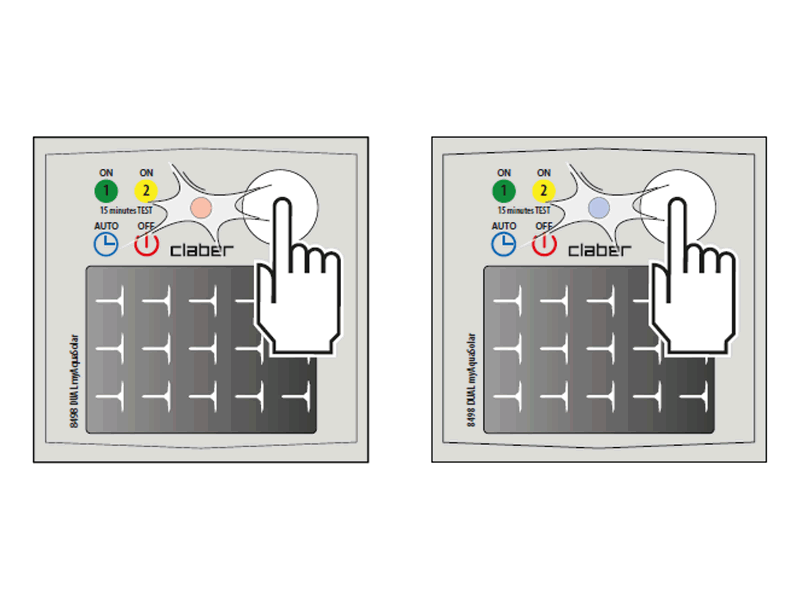

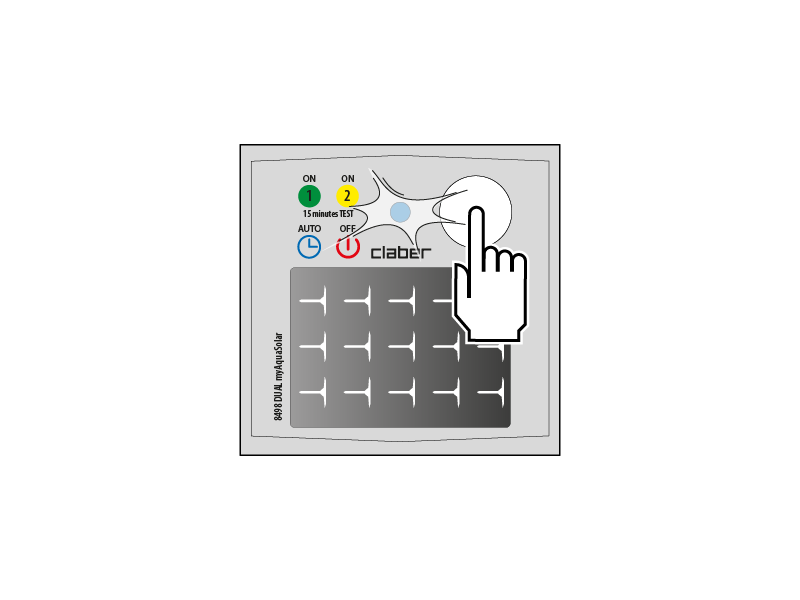

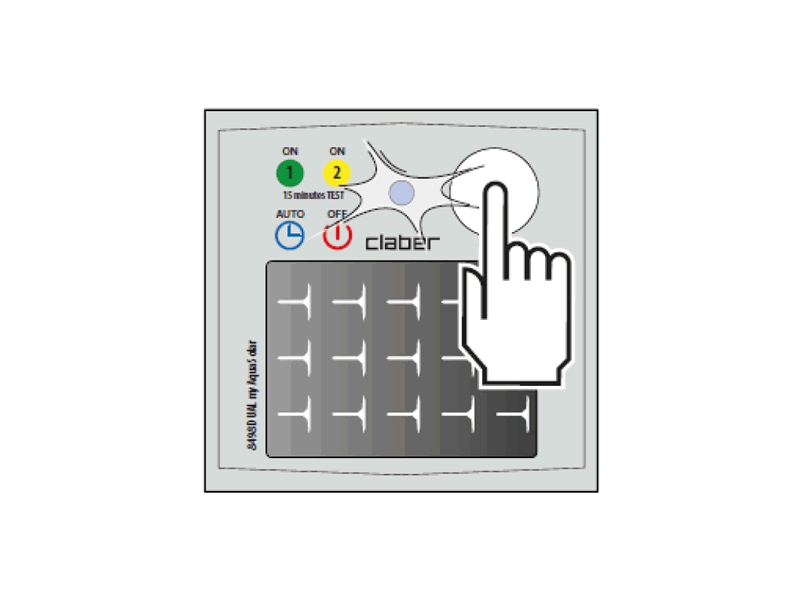

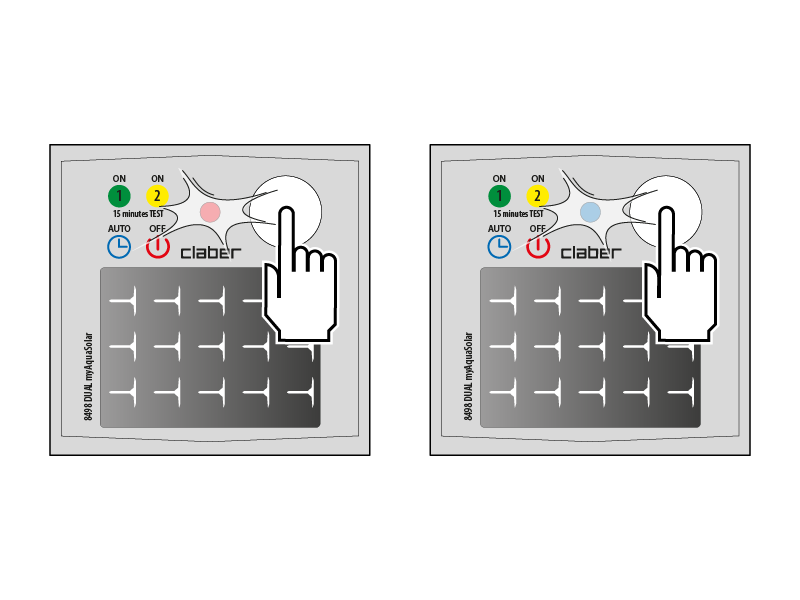

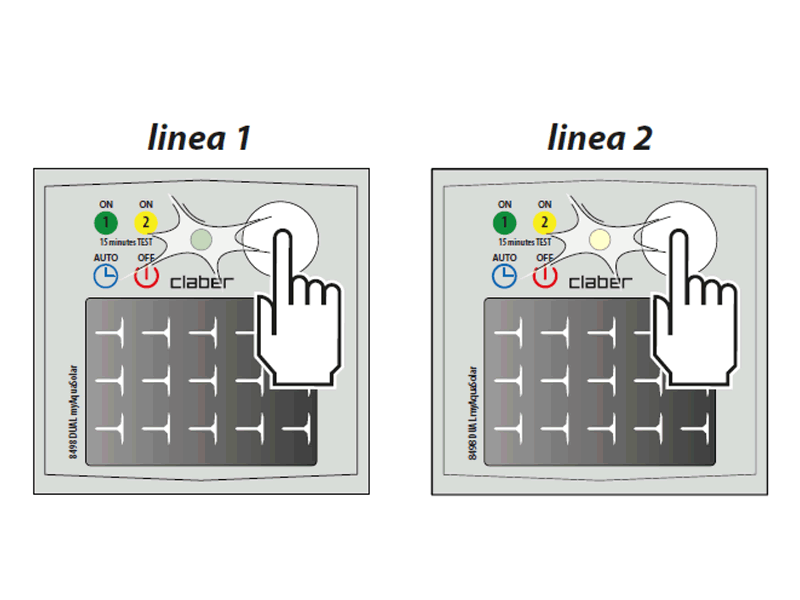

Vous pouvez également utiliser le bouton du programmateur. Appuyez une fois pour afficher son état.
L’état actif est indiqué par un clignotement bleu du LED ; l’état inactif par un clignotement rouge.
En appuyant deux fois, l’arrosage automatique bascule : actif → inactif ou inactif → actif.

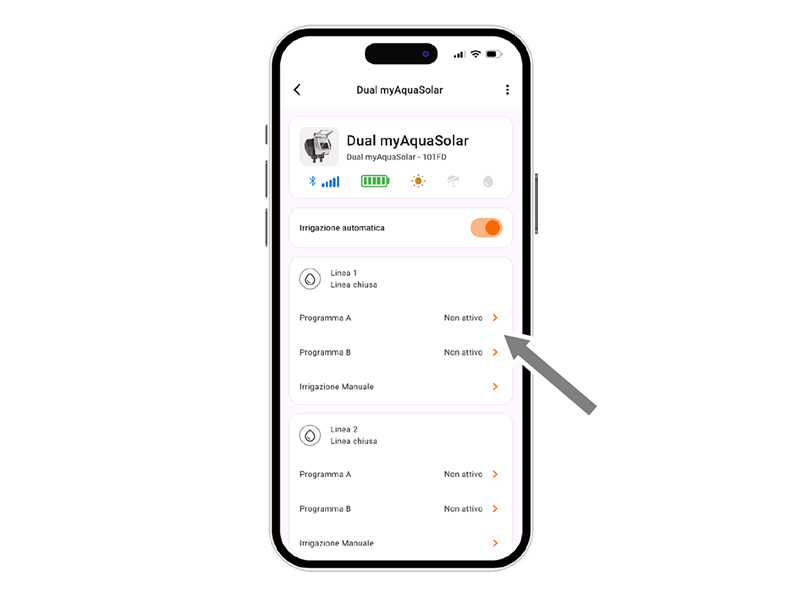

En appuyant sur la fiche du programmateur, vous pouvez commencer sa programmation.

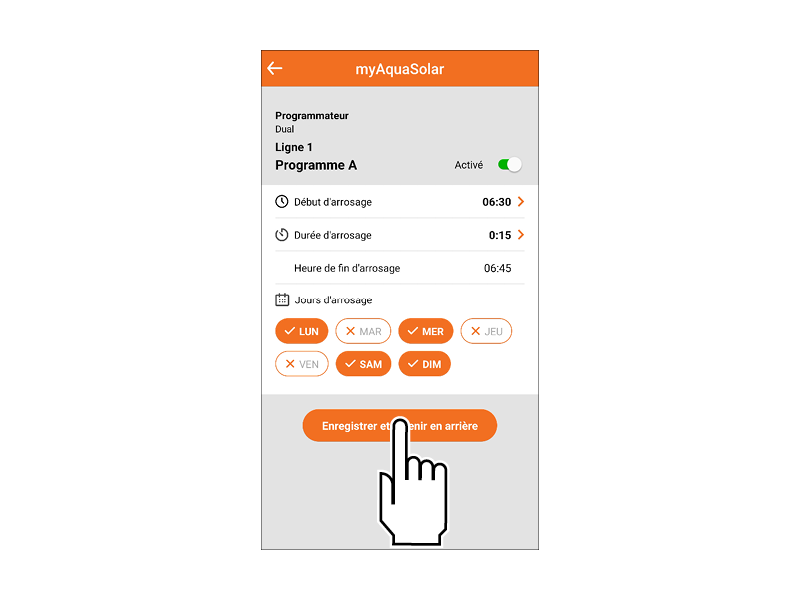

Dual myAquaSolar propose 2 programmes d’arrosage, A et B, pour chaque ligne. Sélectionnez celui désiré.

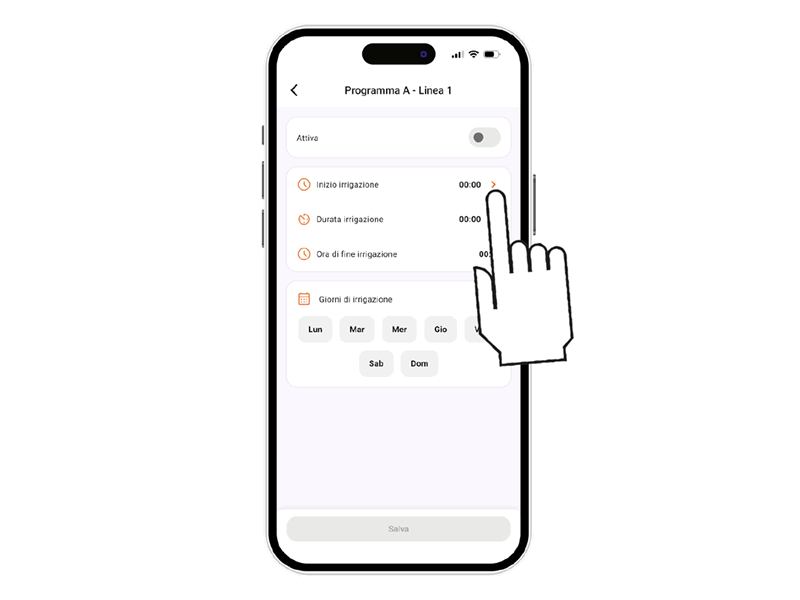

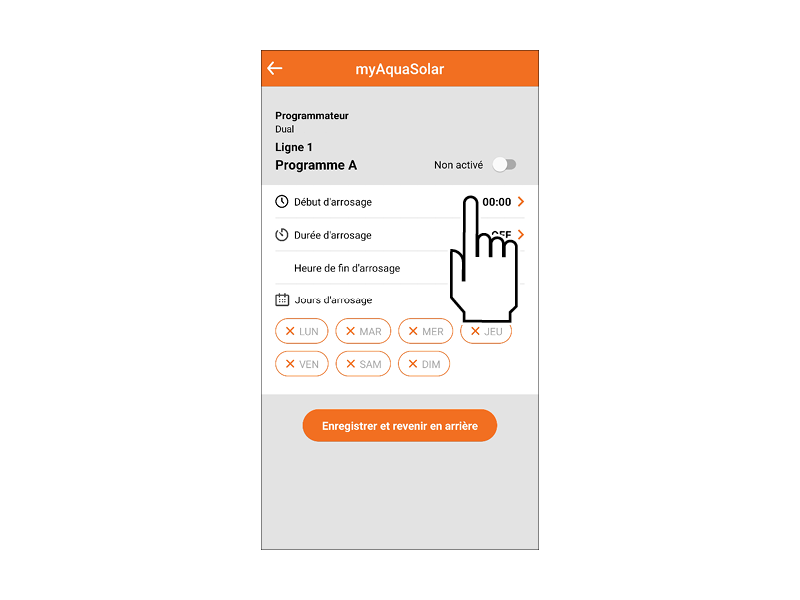

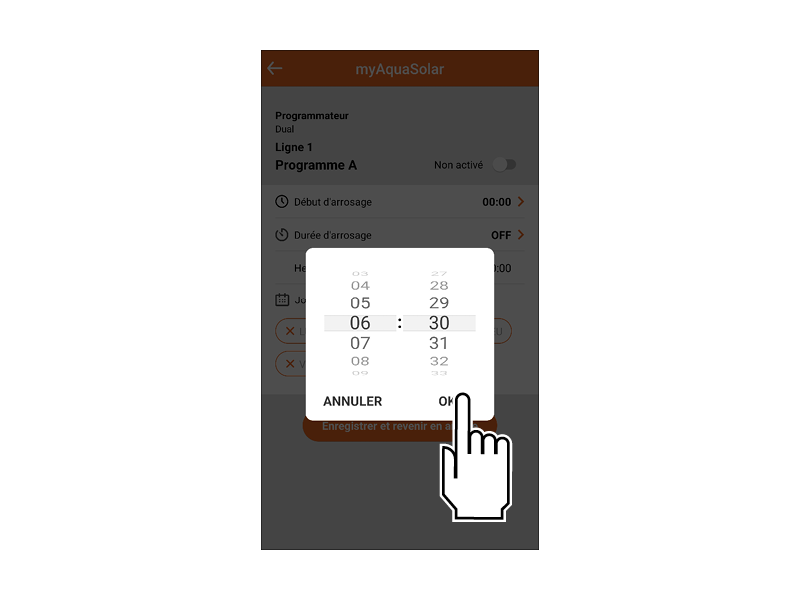

Appuyez sur Début d’arrosage.

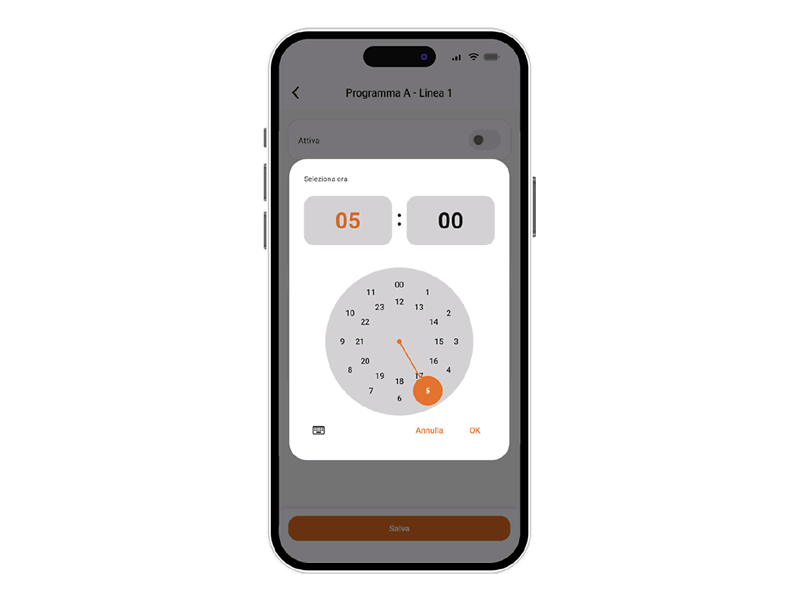

Faites tourner les chiffres des heures et minutes jusqu’à l’heure souhaitée puis confirmez.
En alternative, utilisez le symbole clavier pour saisir directement les valeurs.

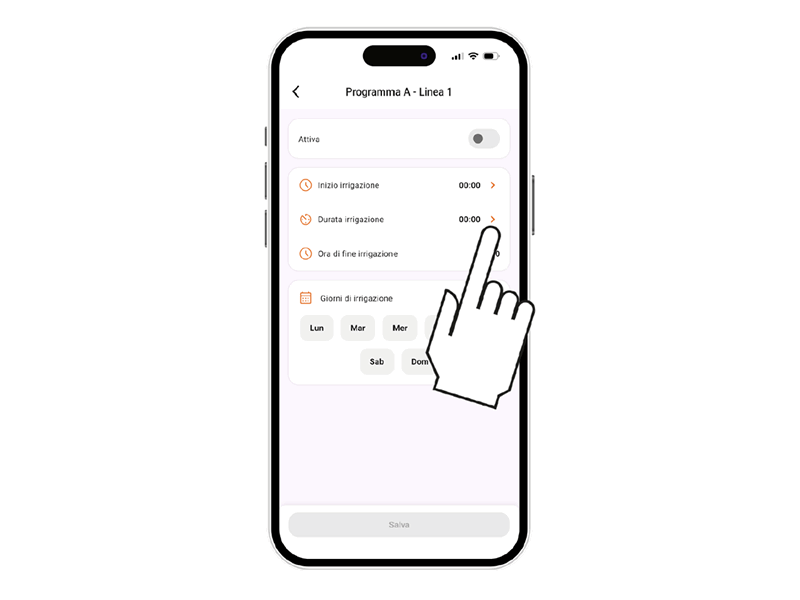

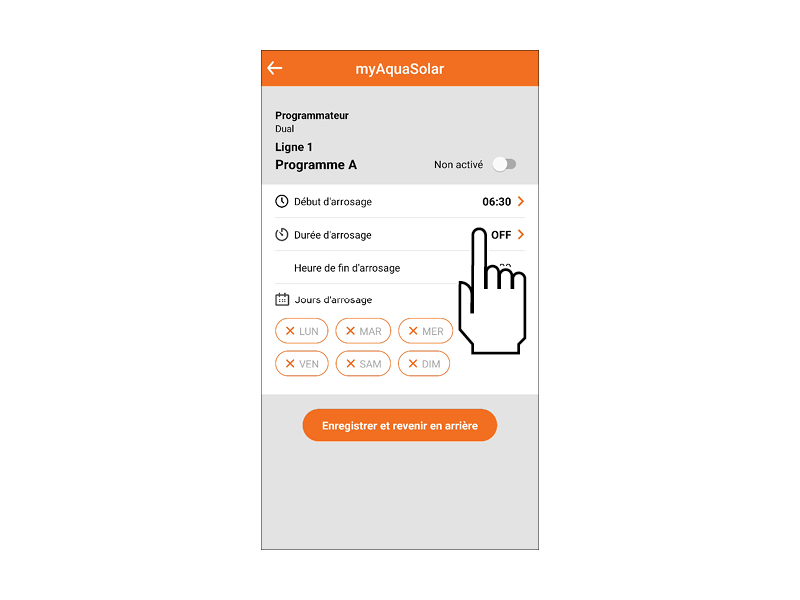

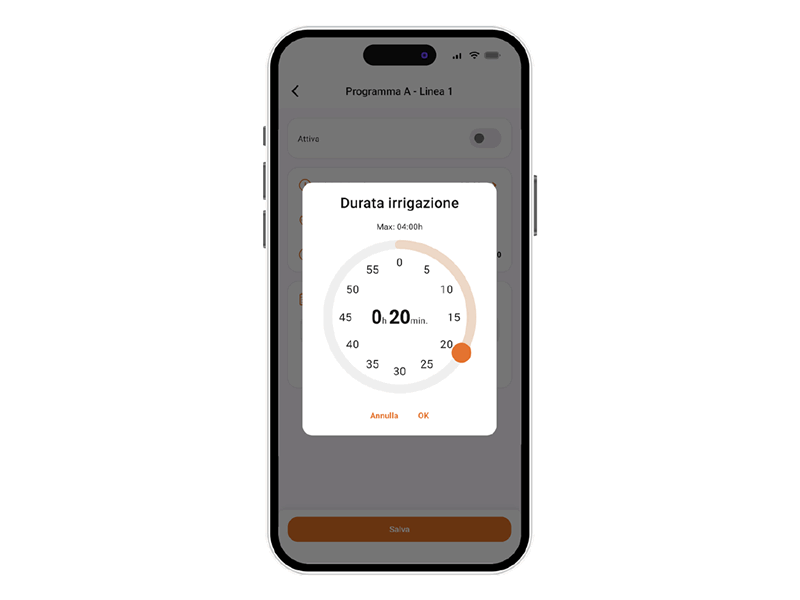

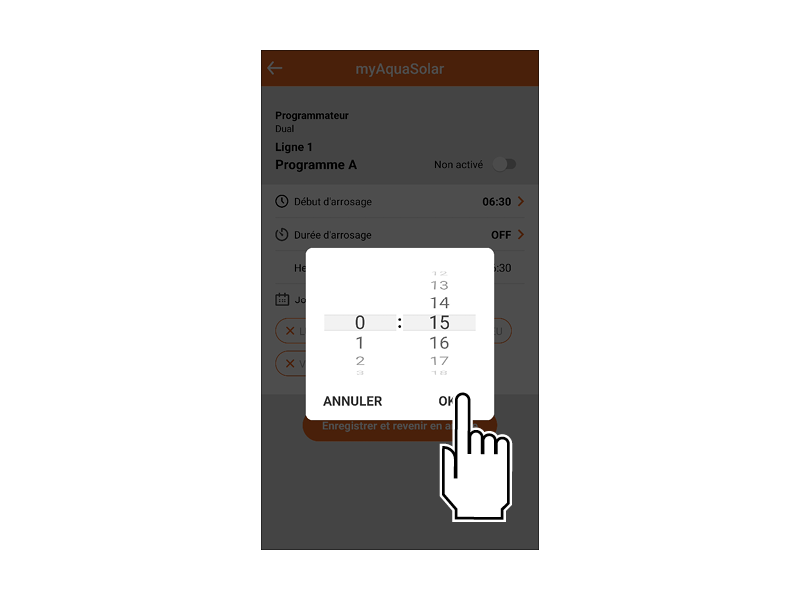

Appuyez sur Durée d’arrosage.

Faites tourner les minutes jusqu’à atteindre la durée souhaitée puis confirmez. L’arrosage peut être réglé de 1 minute à 4 heures.

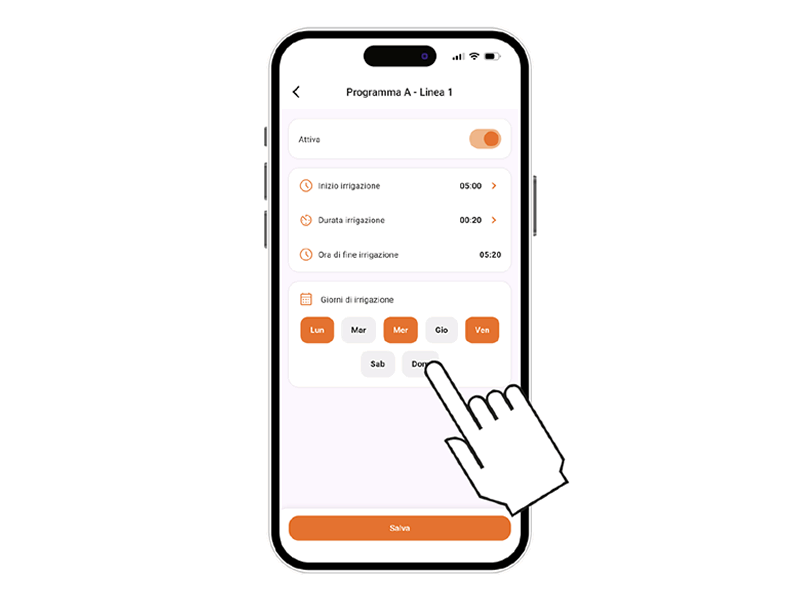

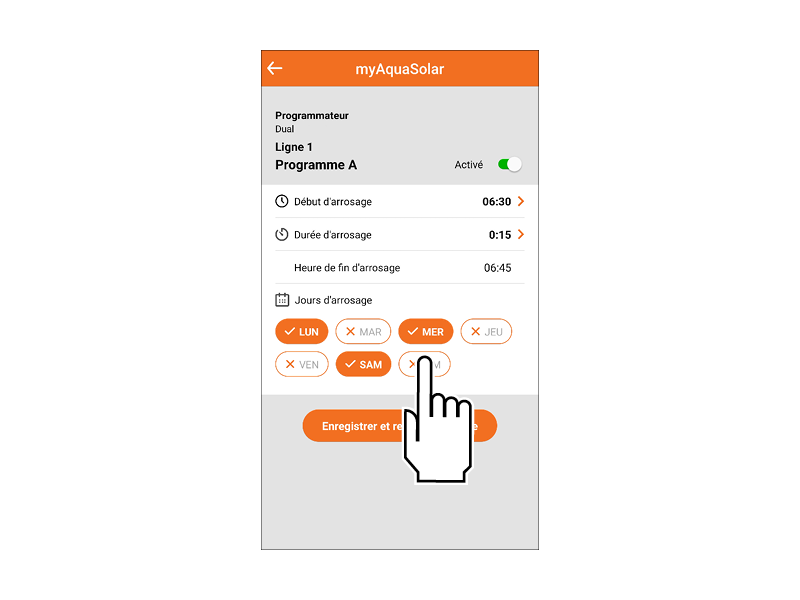

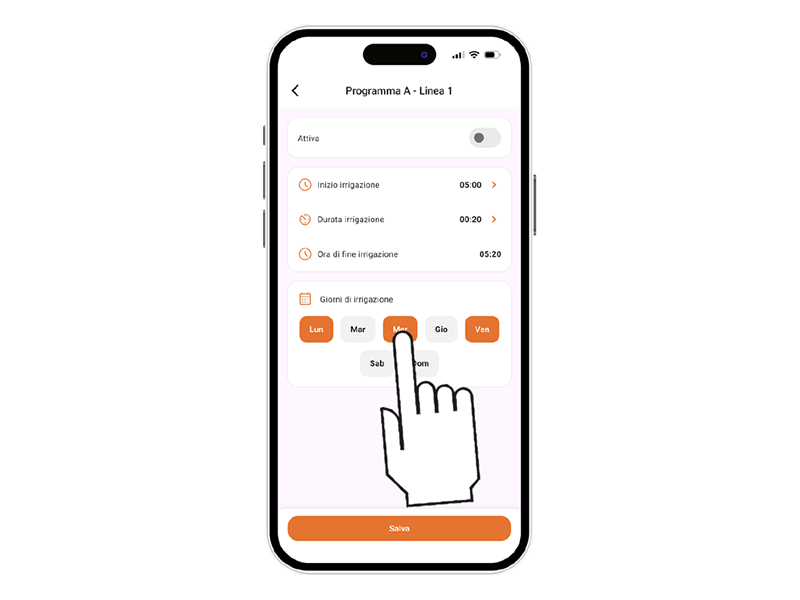

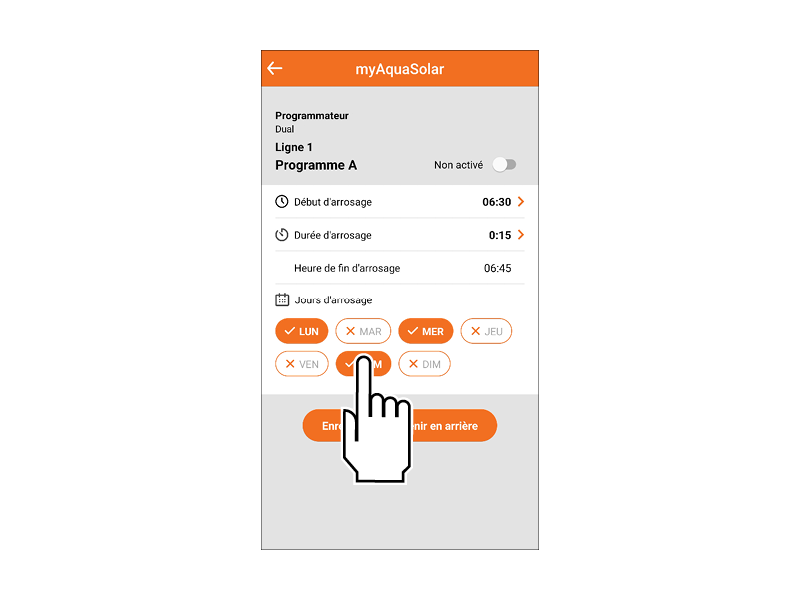

Sélectionnez ensuite les jours de la semaine où vous souhaitez arroser. L’arrosage se fera les jours en orange.

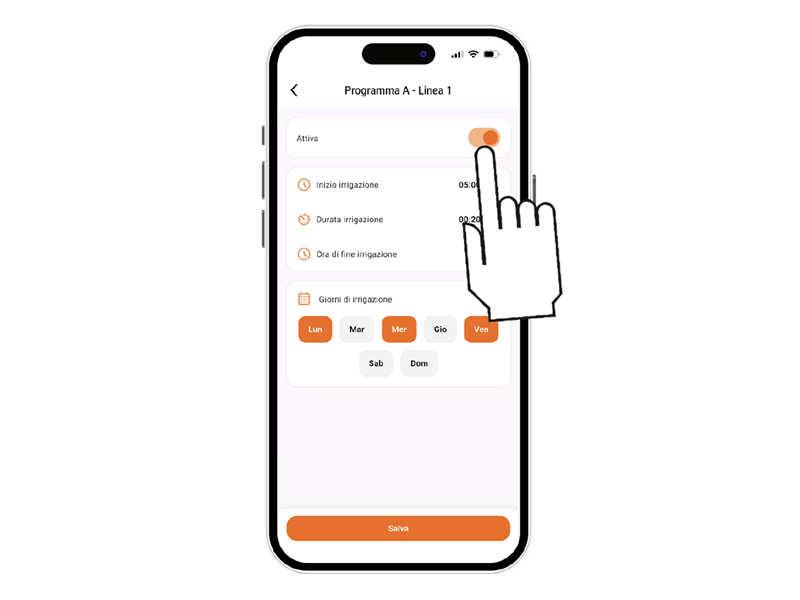

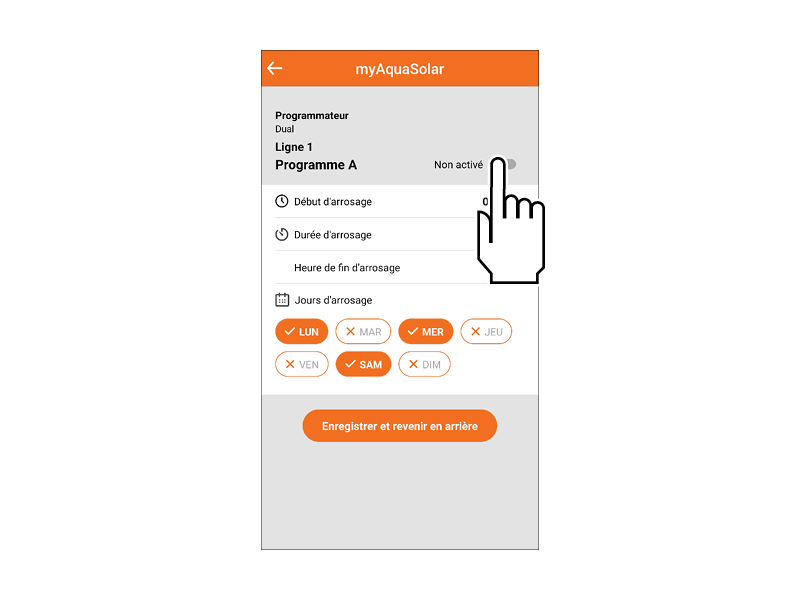

Pour activer immédiatement le programme, assurez-vous que l’interrupteur du programme est sur Actif.

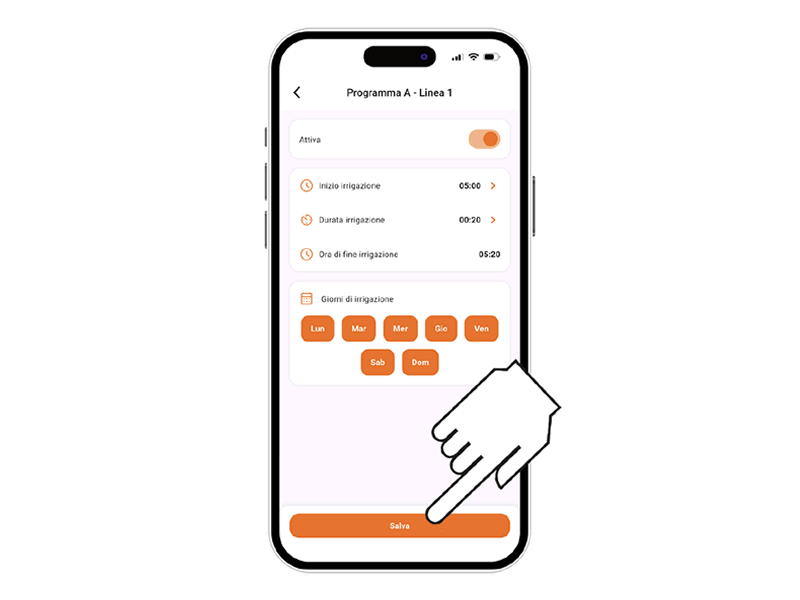

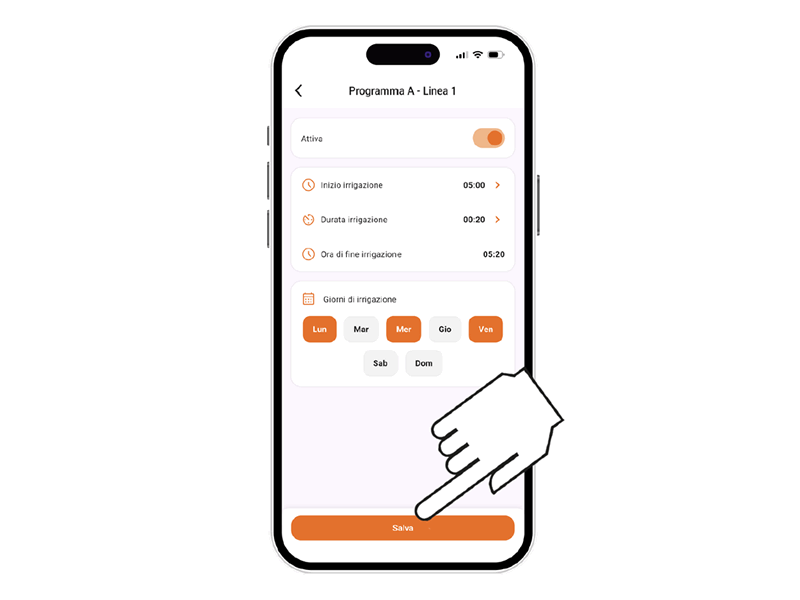

Pour confirmer les réglages, appuyez sur Sauvegarder.
Attention : les programmes ne peuvent pas se chevaucher.

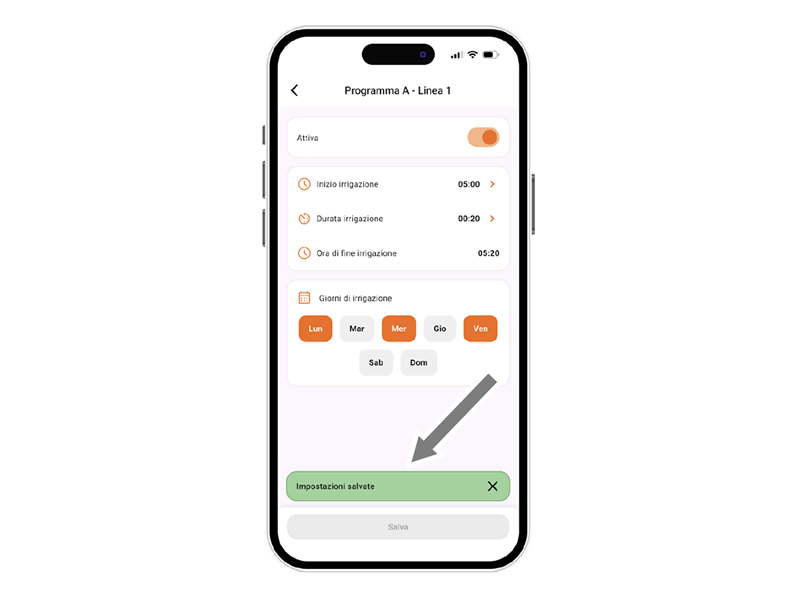

Une confirmation apparaît une fois l’enregistrement effectué.

Pour garantir l’arrosage programmé, assurez-vous que l’interrupteur d’arrosage automatique est sur ON.

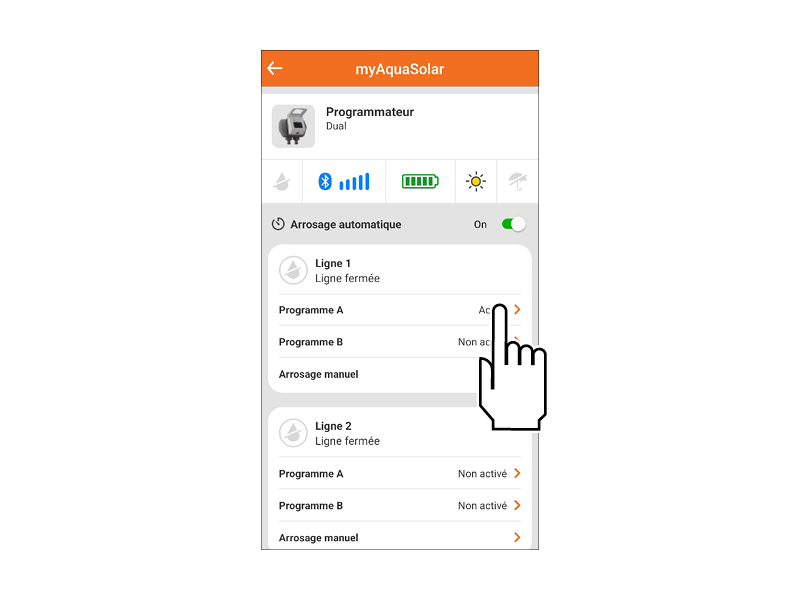

Depuis la fiche du programmateur, sélectionnez le programme que vous souhaitez modifier.

Modifiez les réglages souhaités.

Pour appliquer les modifications, appuyez sur Sauvegarder.

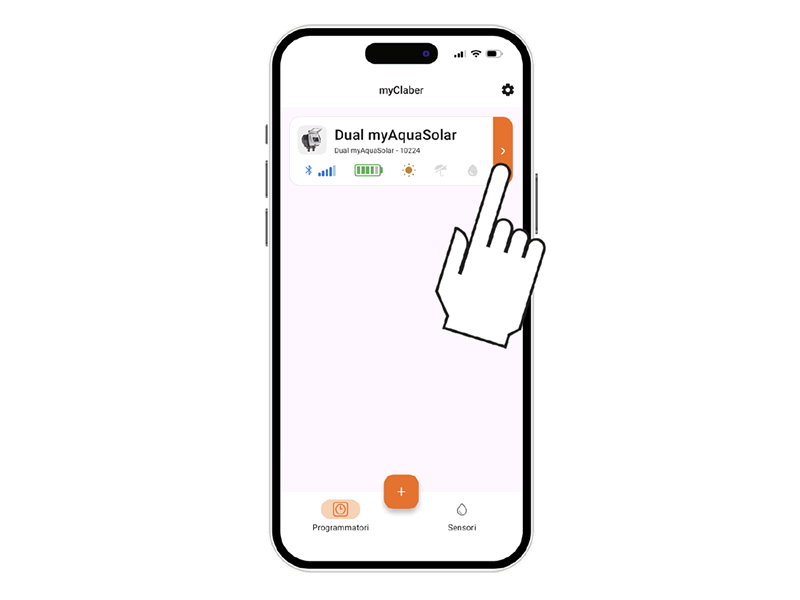

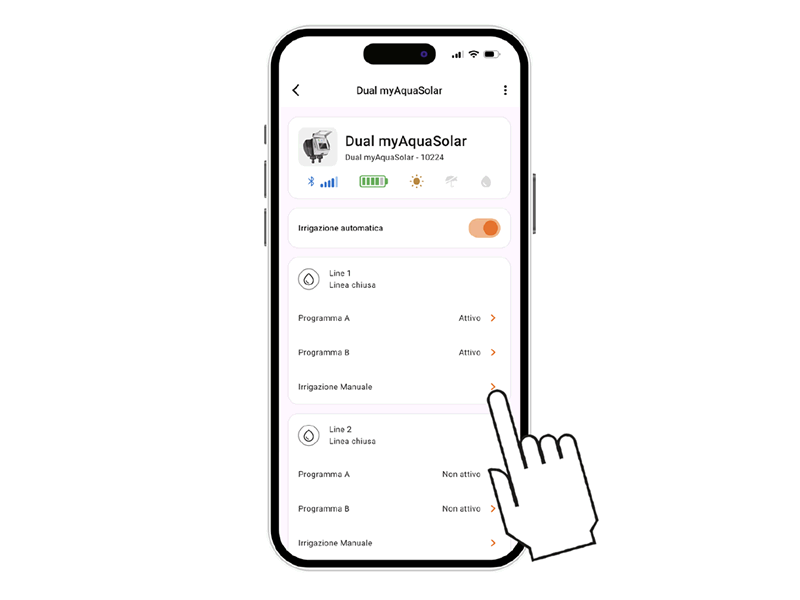

Appuyez sur la fiche du programmateur.

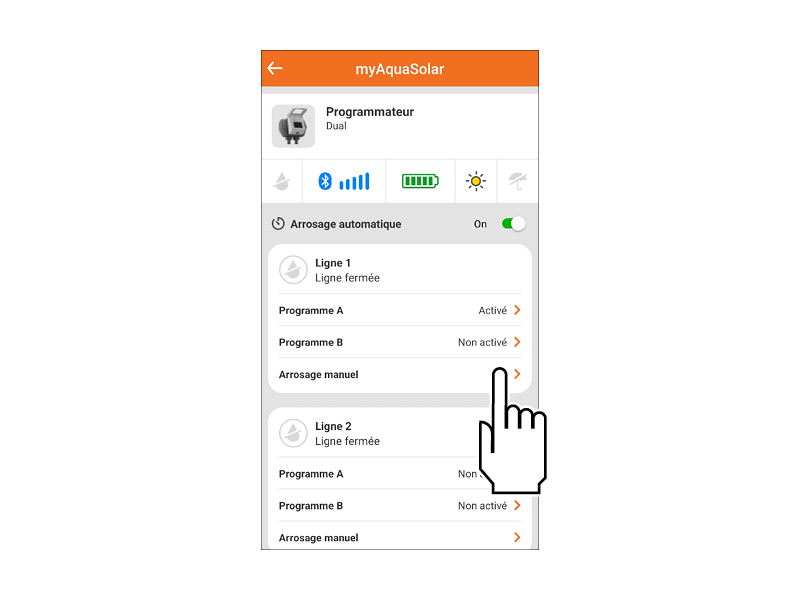

Sélectionnez l’option Arrosage manuel.

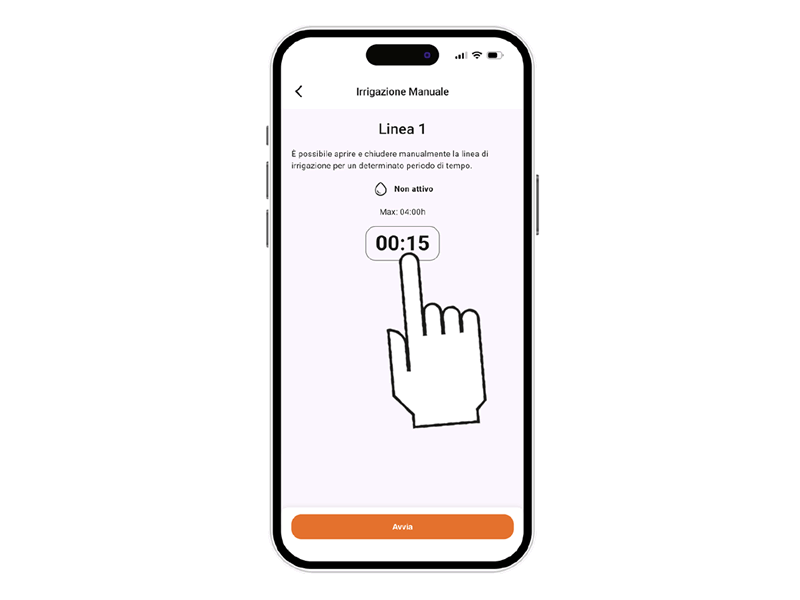

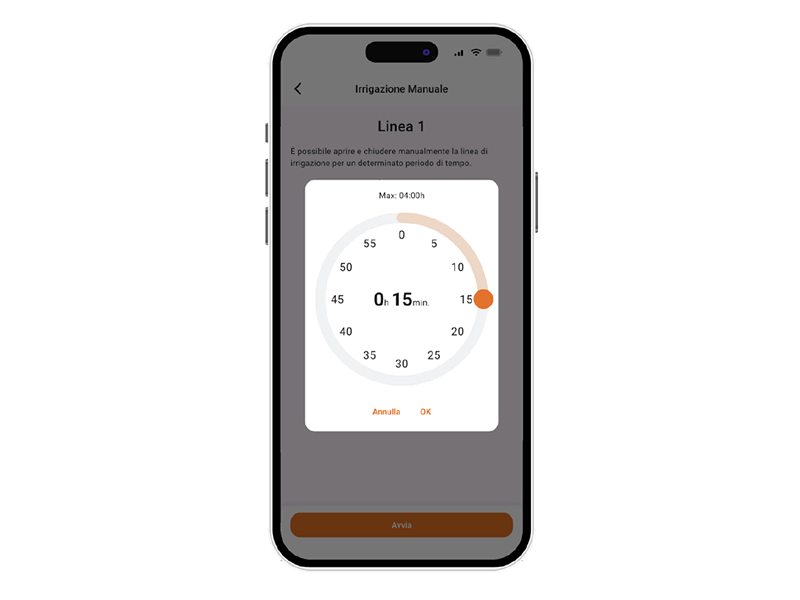

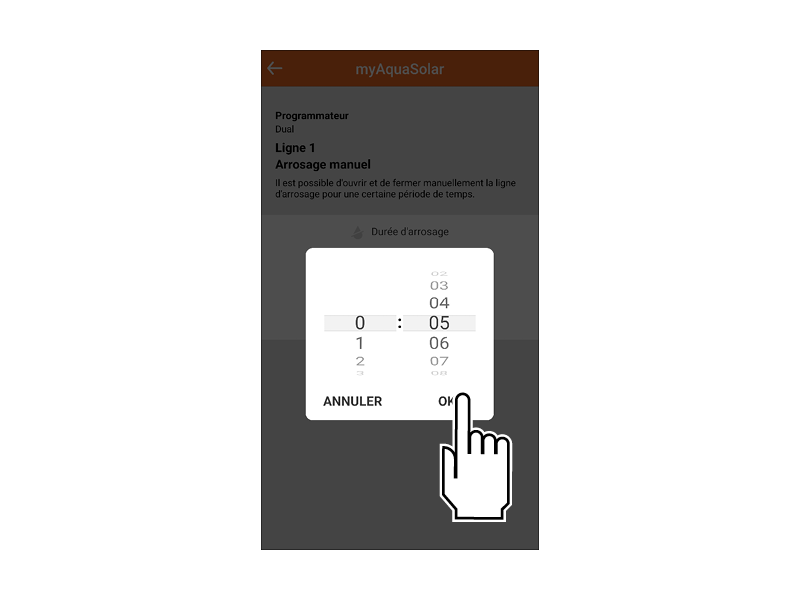

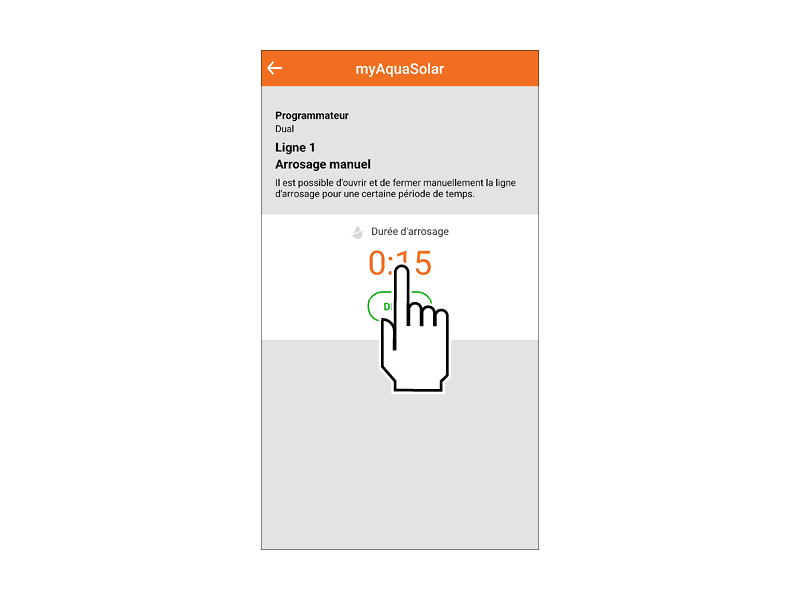

Pour définir la durée, appuyez sur la durée d’arrosage.

Faites tourner les minutes jusqu’à la durée souhaitée et confirmez. L’arrosage est réglable de 1 minute à 4 heures.

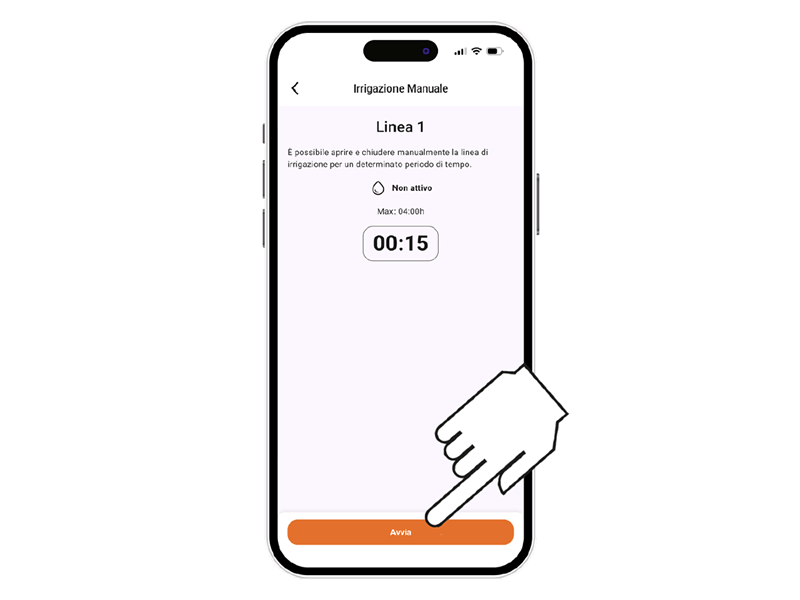

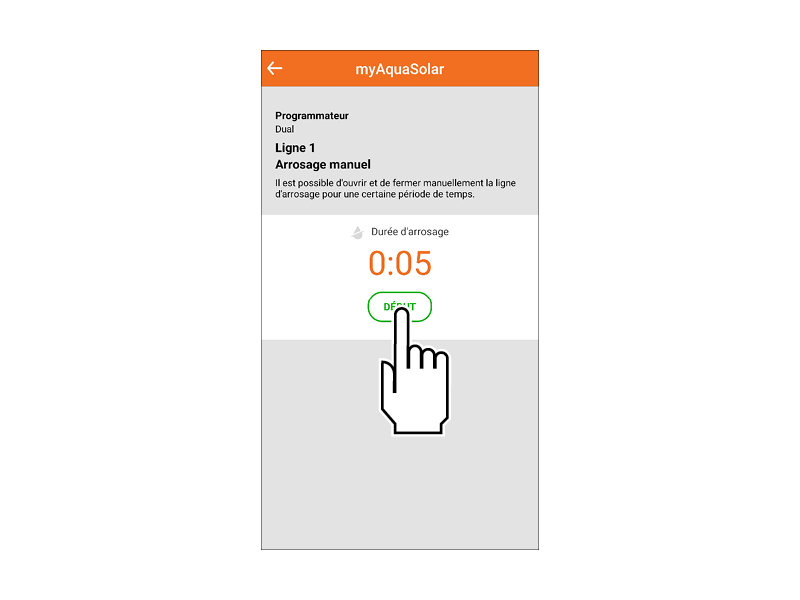

Pour démarrer l’arrosage, appuyez sur DÉMARRER.

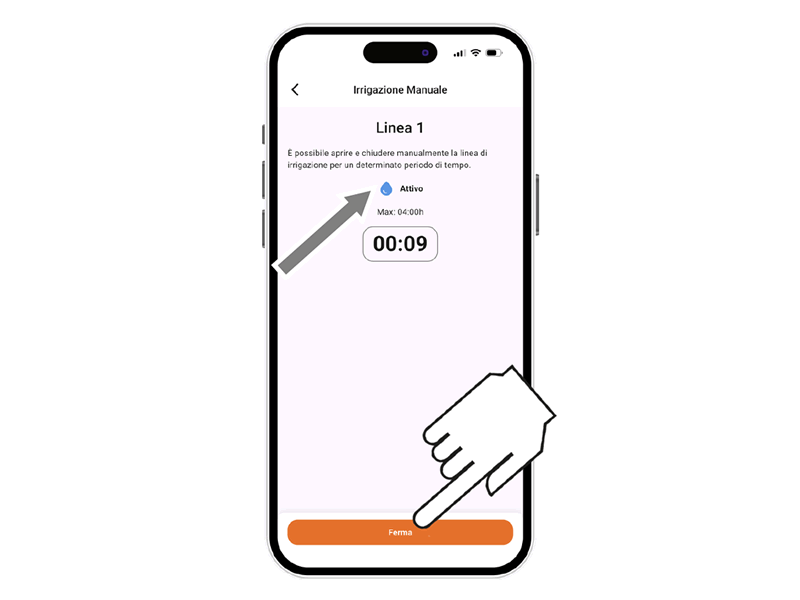

Vous pouvez arrêter l’arrosage manuel avant la fin en appuyant sur STOP.
Si l’arrosage manuel se termine, le programmateur revient à l’arrosage automatique actif. Si un arrosage automatique est prévu pendant un arrosage manuel, il ne se produira pas.

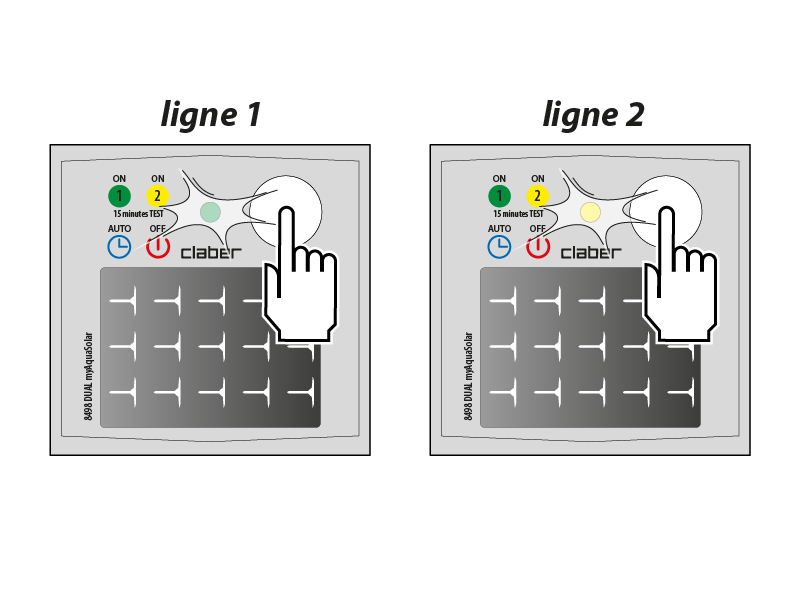

Pour activer l’arrosage manuel depuis le programmateur, appuyez plusieurs fois sur le bouton du Dual myAquaSolar jusqu’à ce que la LED clignote en vert ou en jaune selon la ligne choisie. Un arrosage manuel de 15 minutes démarrera sur la ligne sélectionnée.

Pour interrompre l’arrosage avant la fin, appuyez à plusieurs reprises sur le bouton pour définir l’état souhaité : arrosage automatique actif (LED bleue clignotante) ou inactif (LED rouge clignotante). Si l’arrosage manuel se termine, le programmateur revient à l’arrosage automatique actif. Un arrosage automatique planifié durant un arrosage manuel ne sera pas exécuté.

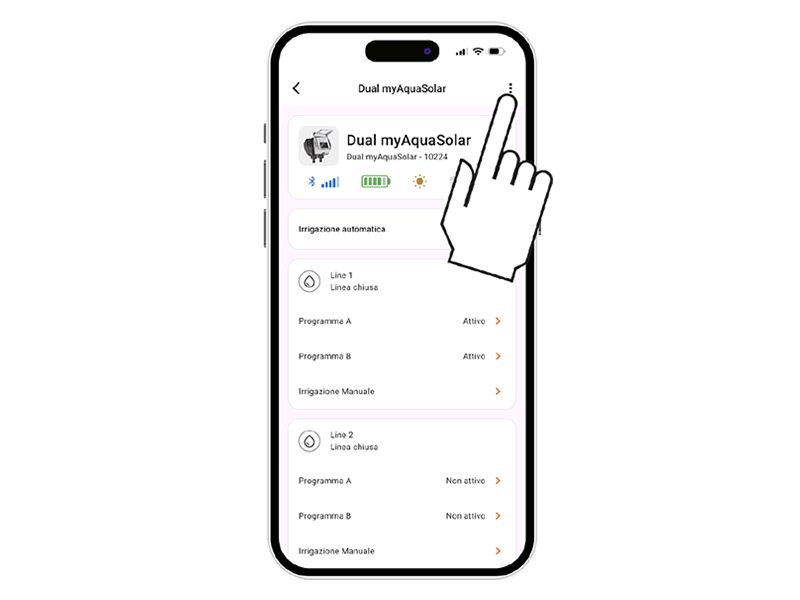

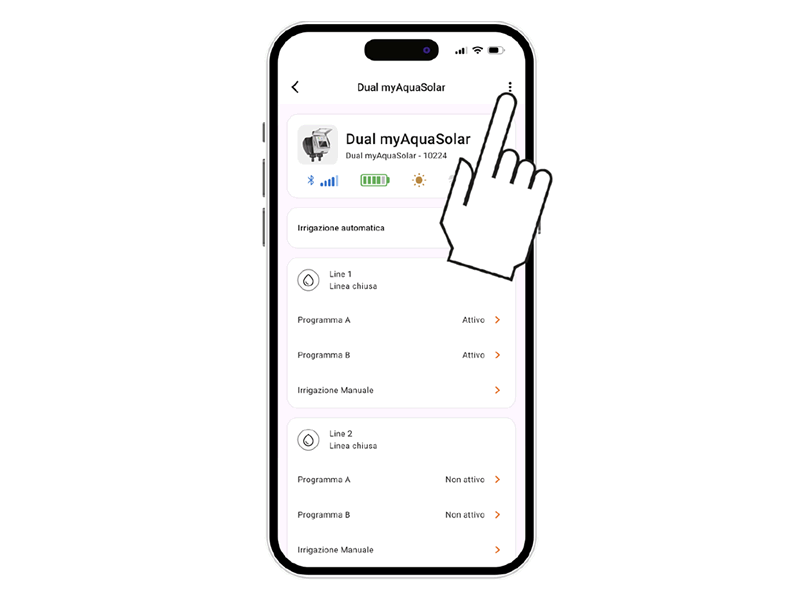

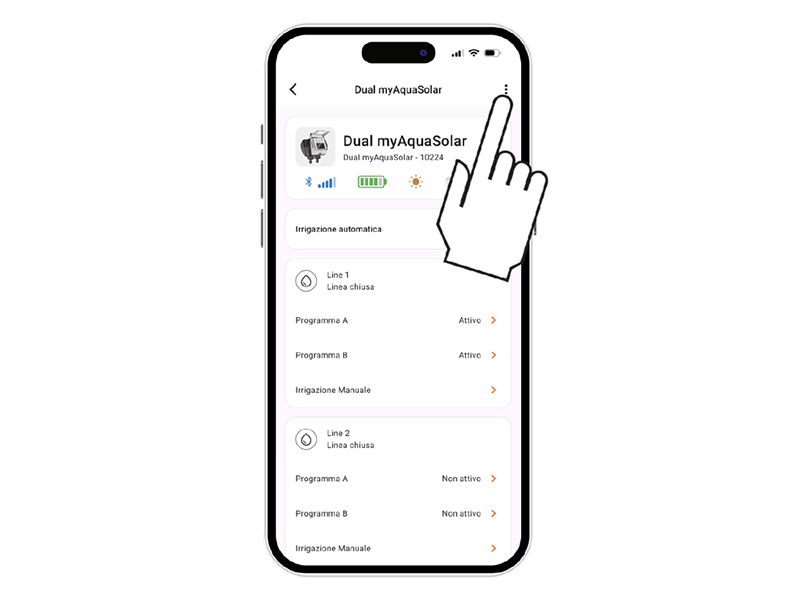

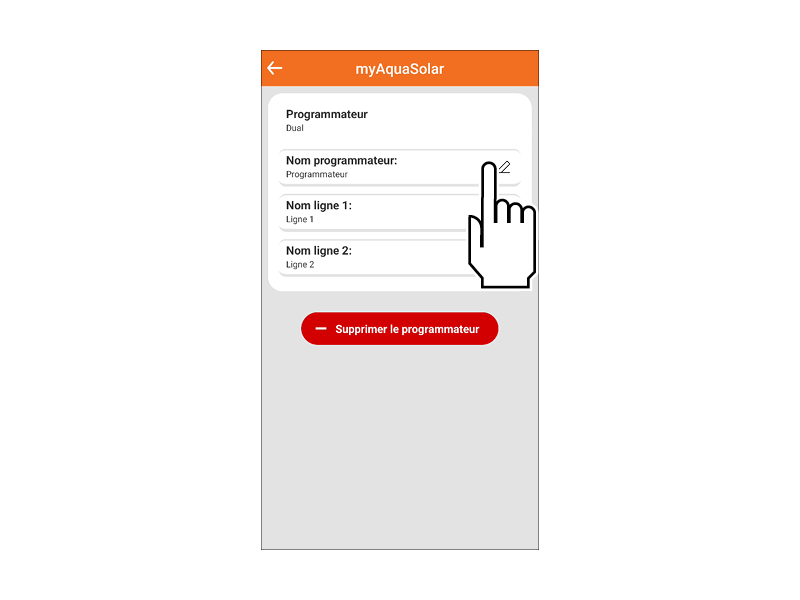

Avec l’application myClaber, vous pouvez attribuer un nom au programmateur ou à ses lignes d’arrosage.

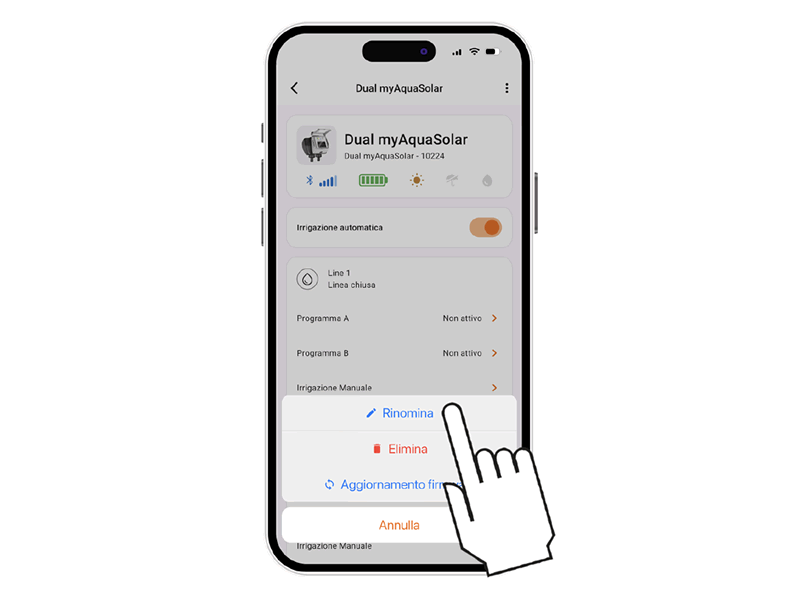

Sélectionnez l’option renommer.

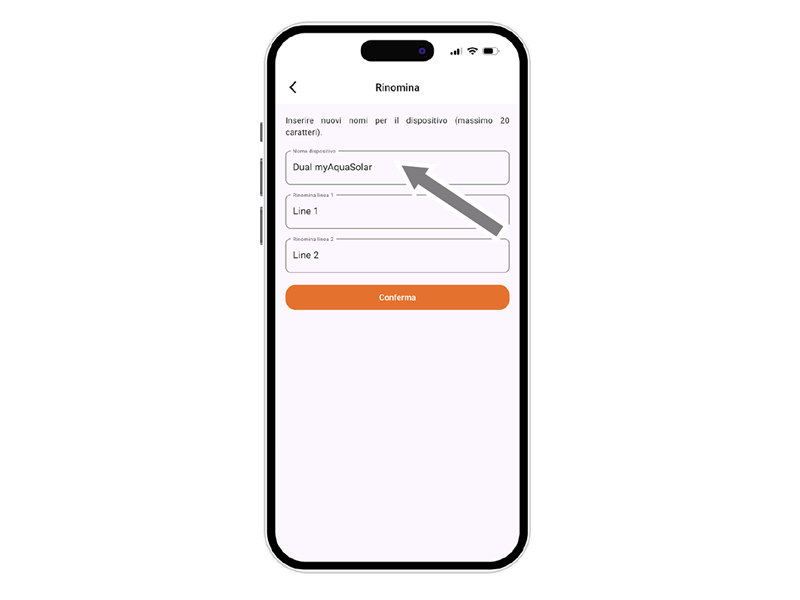

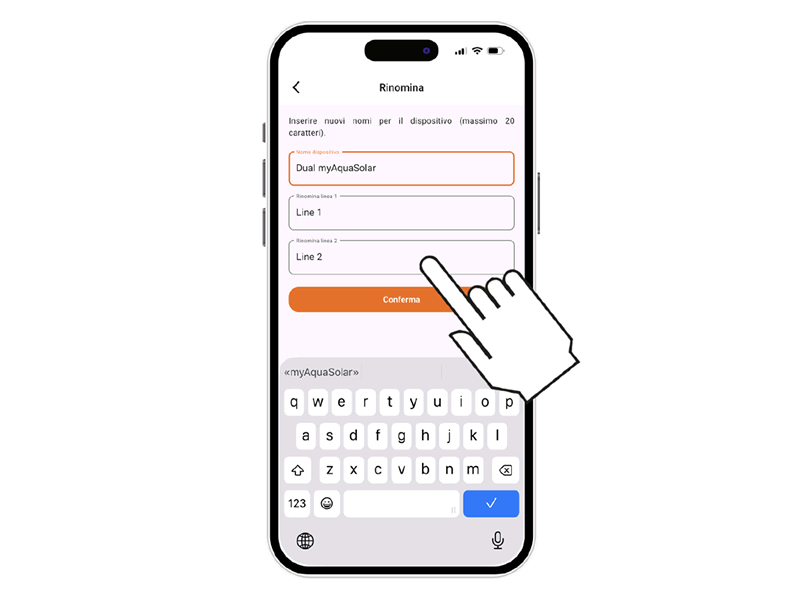

Pour nommer le programmateur ou la ligne d’arrosage, sélectionnez le champ texte à modifier.

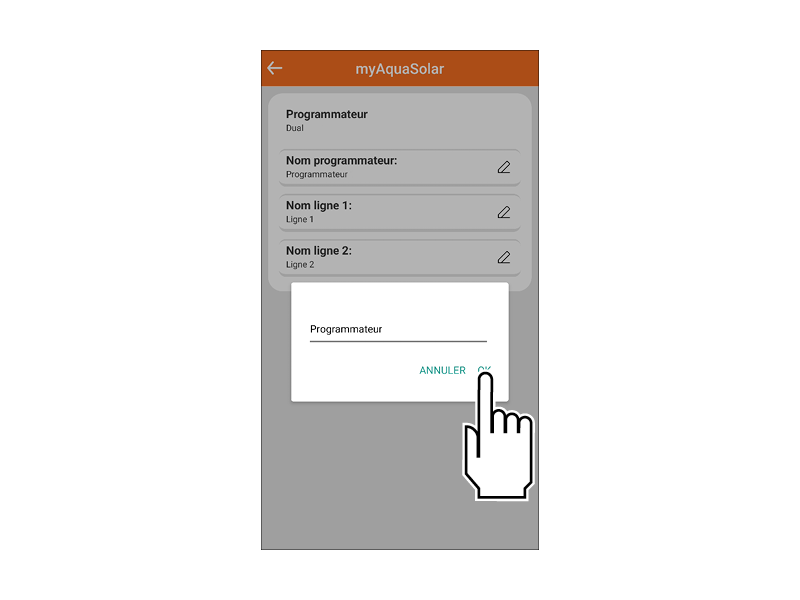

Saisissez le texte (20 caractères max.) et confirmez.

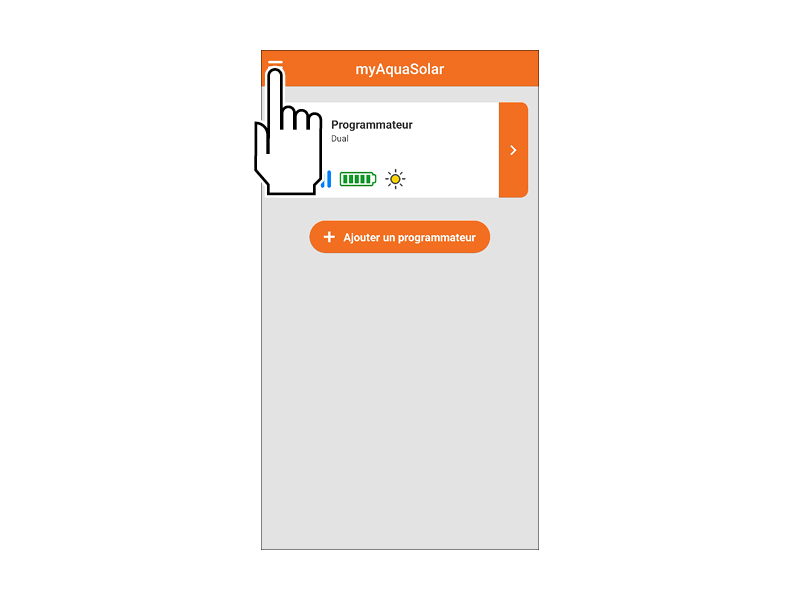

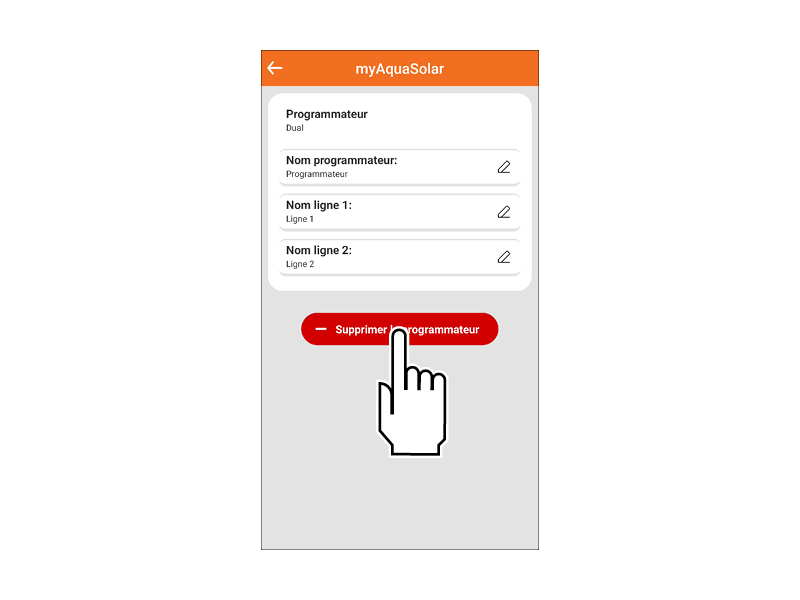

Avec l’application myClaber, vous pouvez supprimer un programmateur.

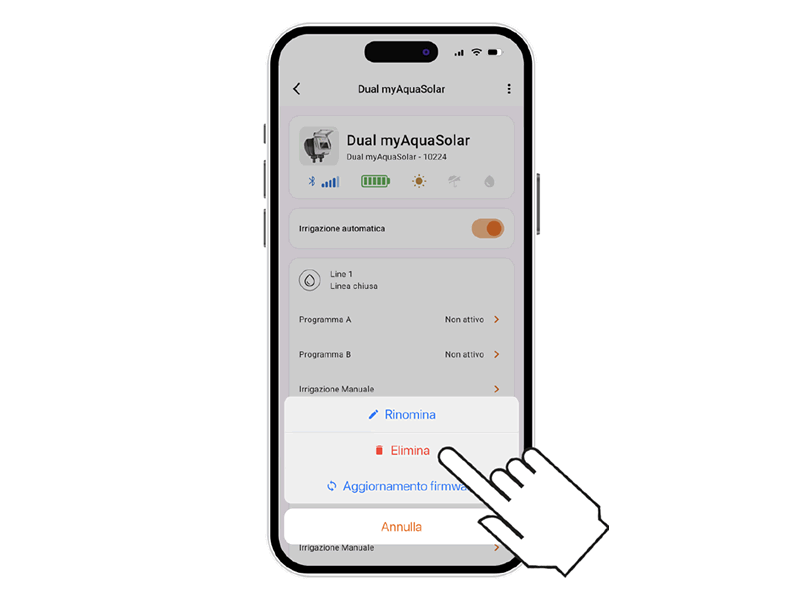

Sélectionnez l’action Supprimer.

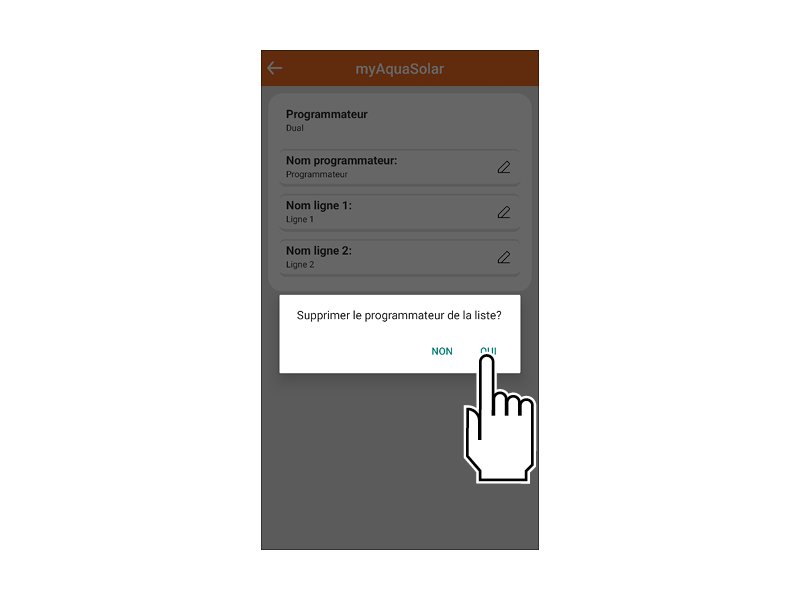

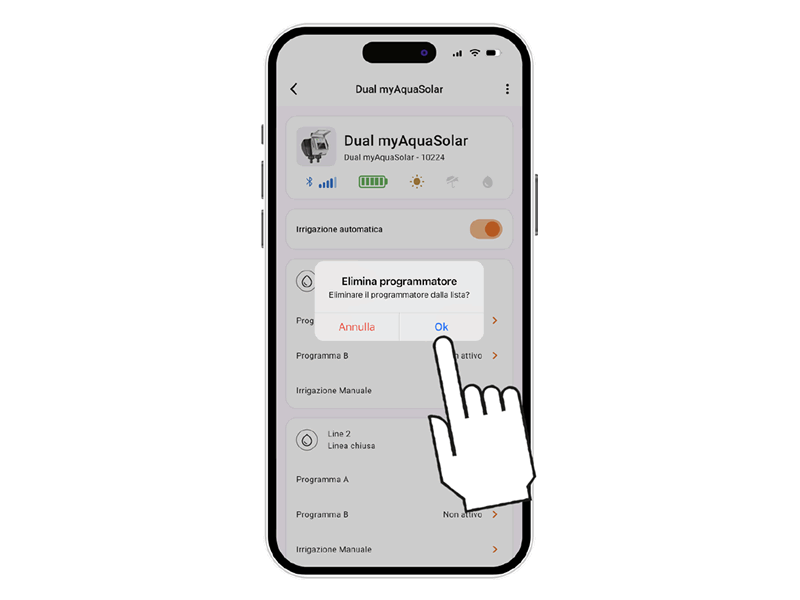

Confirmez la suppression.
Le programmateur n’apparaîtra plus dans l’application myClaber. Pour le réassocier, répétez la procédure d’ASSOCIATION.
Attention :
un programmateur supprimé continue les arrosages automatiques mais n’apparaît plus dans l’app. Pour suspendre l’arrosage, utilisez l’interrupteur d’arrosage automatique.

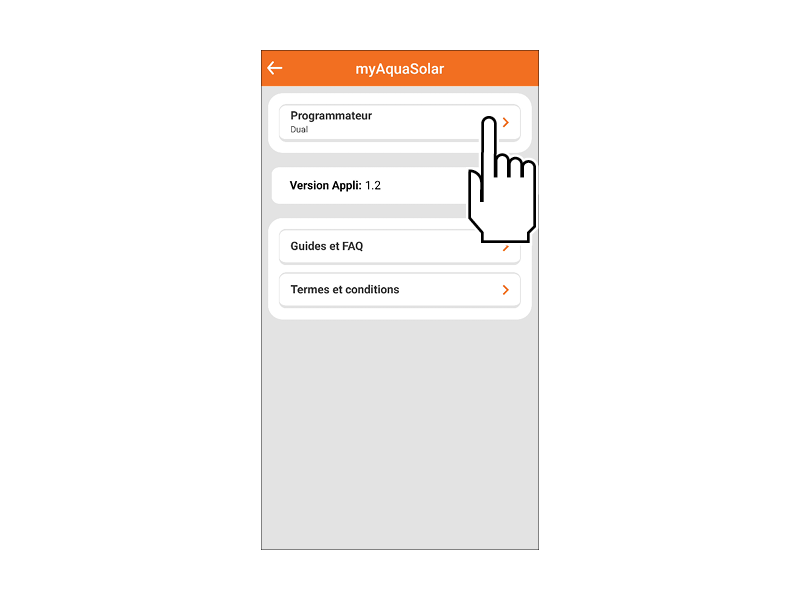

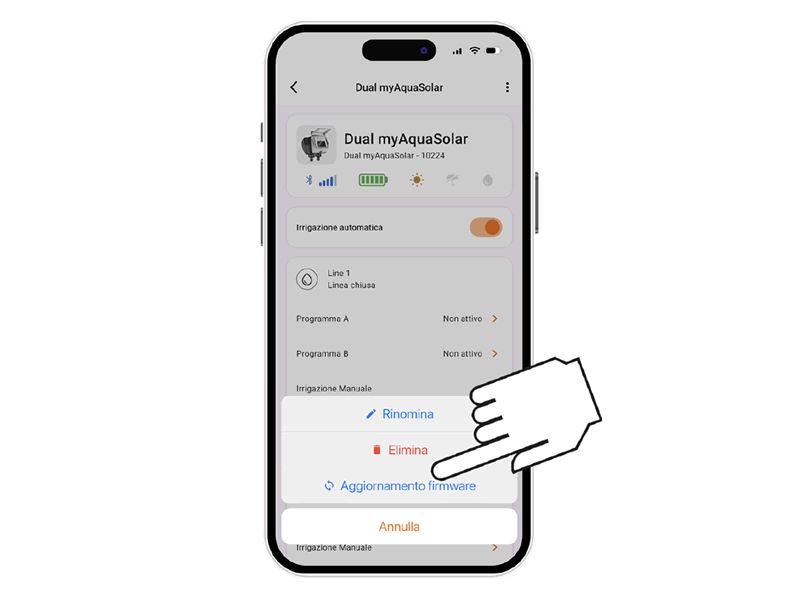

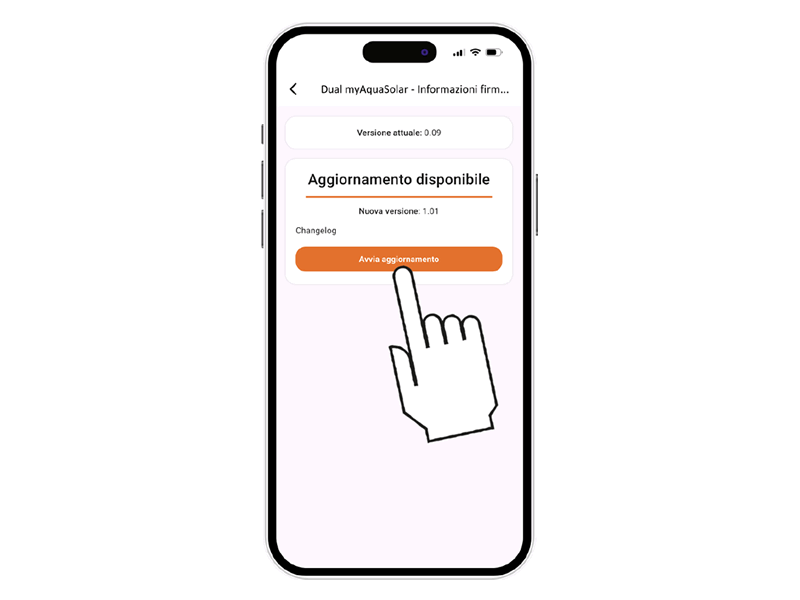

Avec l’application myClaber, vous pouvez mettre à jour le firmware du programmateur.
Lorsqu’une mise à jour est disponible, le message MISE À JOUR DISPONIBLE apparaît.
Pour utiliser le Rain Sensor BT, une mise à jour peut être nécessaire.

Assurez-vous que votre smartphone est connecté à Internet et appuyez sur le bouton pour continuer.

Confirmez le message pour lancer la mise à jour.

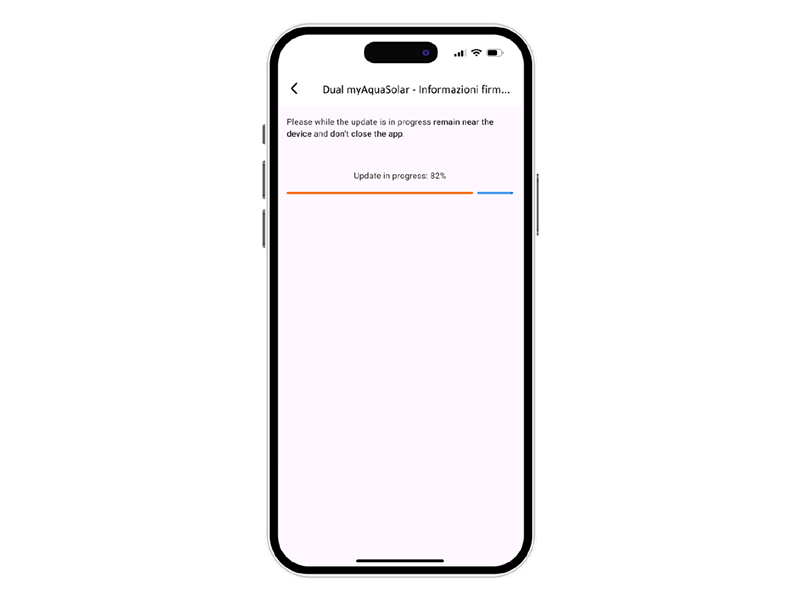

Pendant l’opération, restez à proximité du programmateur et ne fermez pas l’app avant la fin de la mise à jour.

Si le programmateur fonctionne de manière anormale, il peut être réinitialisé. La réinitialisation n’efface PAS les programmes configurés ni la date et l’heure ; elle redémarre simplement la carte électronique. Avant de procéder à une réinitialisation, assurez-vous d’être dans un endroit lumineux pour permettre le redémarrage. Ne réinitialisez jamais lorsque le programmateur arrose : l’eau pourrait ne pas s’arrêter.

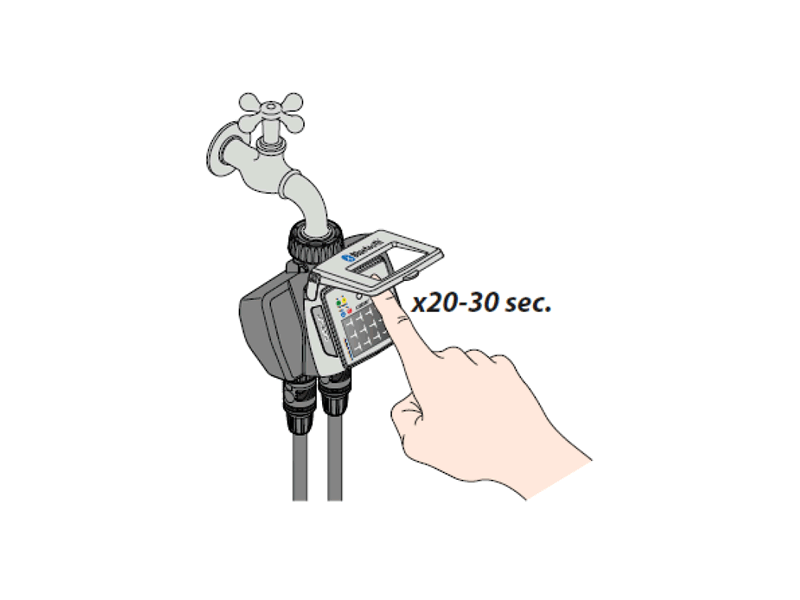

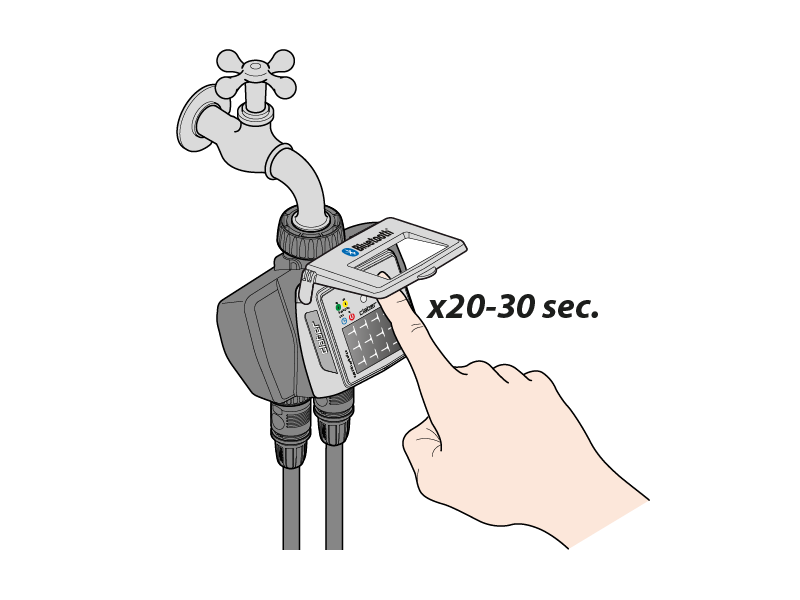

Pour réinitialiser le programmateur, maintenez son bouton enfoncé pendant 20 à 30 secondes, jusqu’à ce que la LED cesse de clignoter.

Appuyez à nouveau sur le bouton pour vérifier l’allumage de la LED.

Lavez le filtre à la fin de chaque saison et contrôlez-le périodiquement.

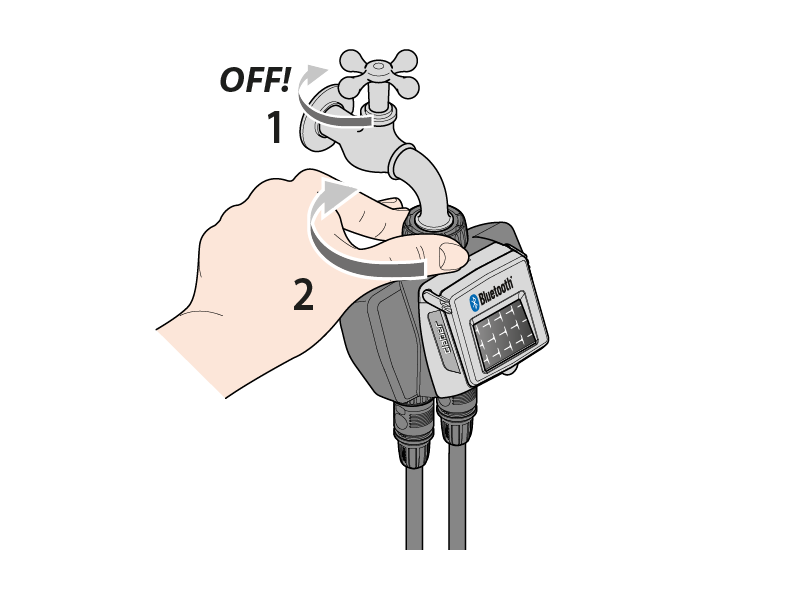

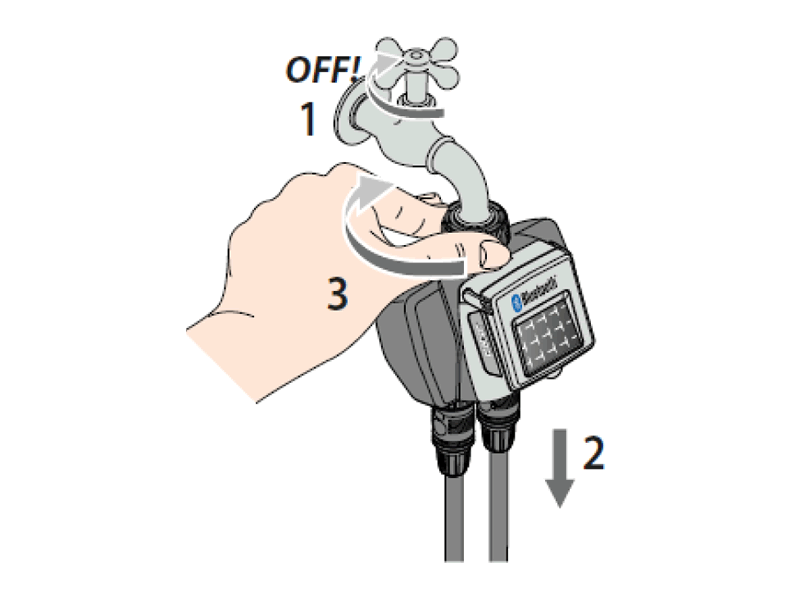

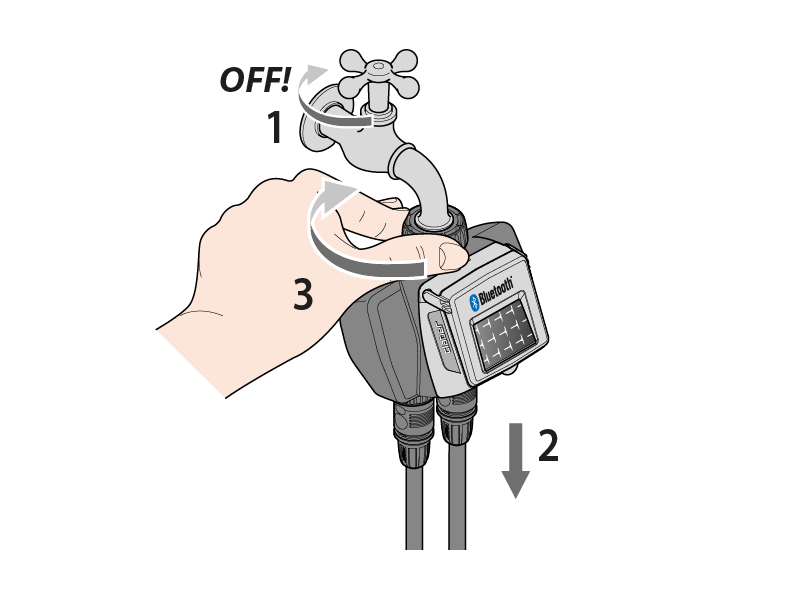

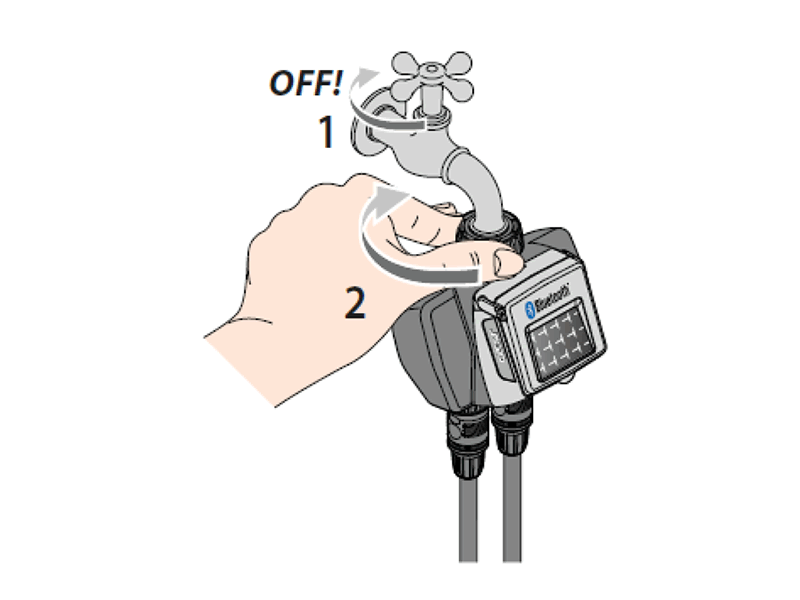

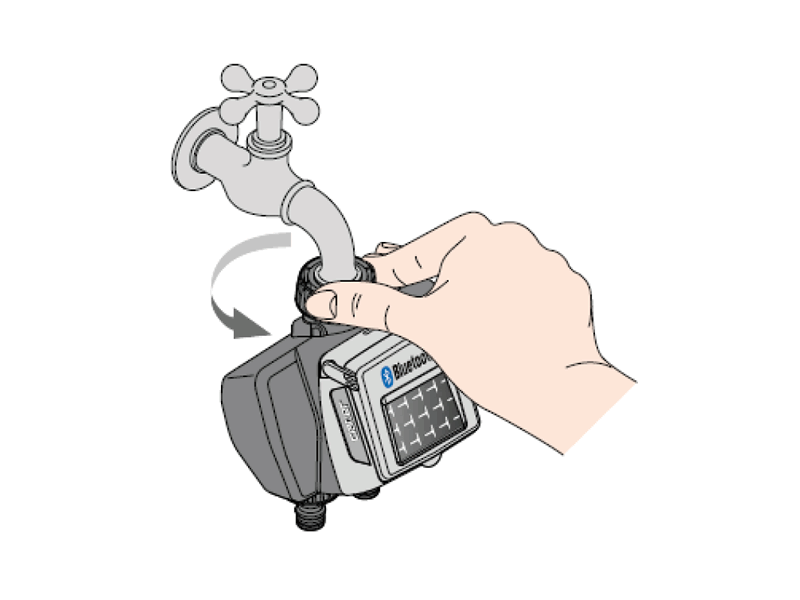

Fermez le robinet et desserrez la bague de serrage en la tournant dans le sens horaire.

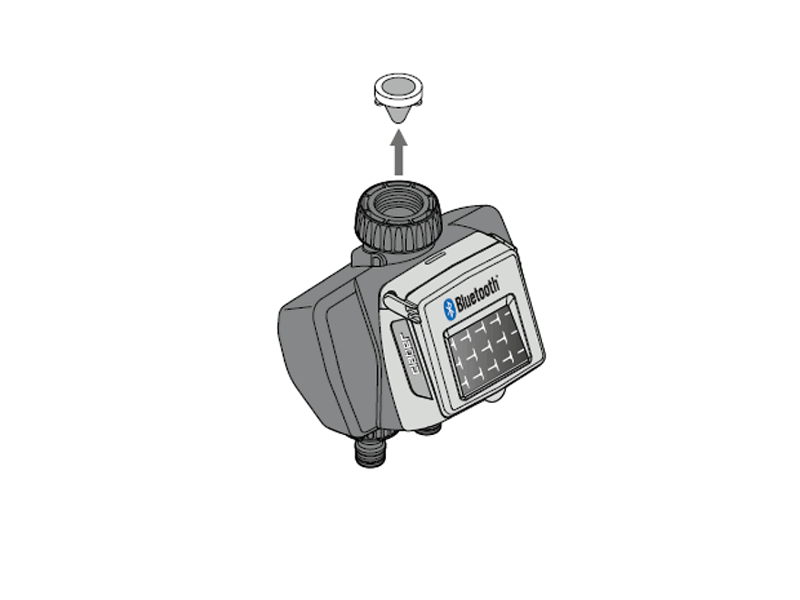

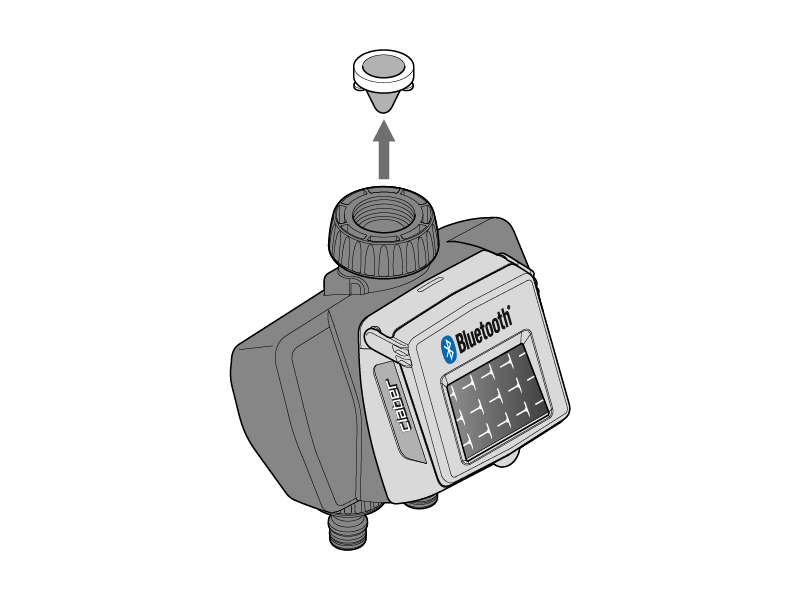

Retirez le filtre.

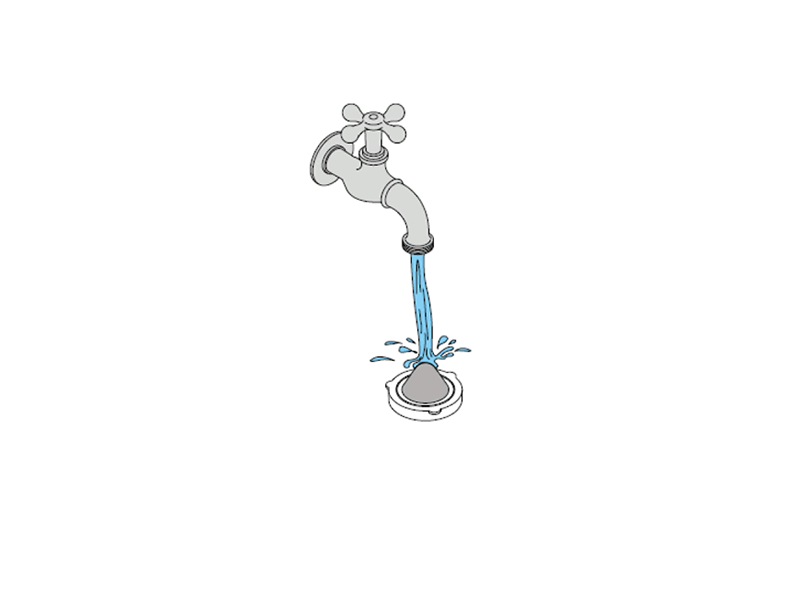

Rincez-le sous l’eau courante. Après le lavage, remontez l’ensemble.

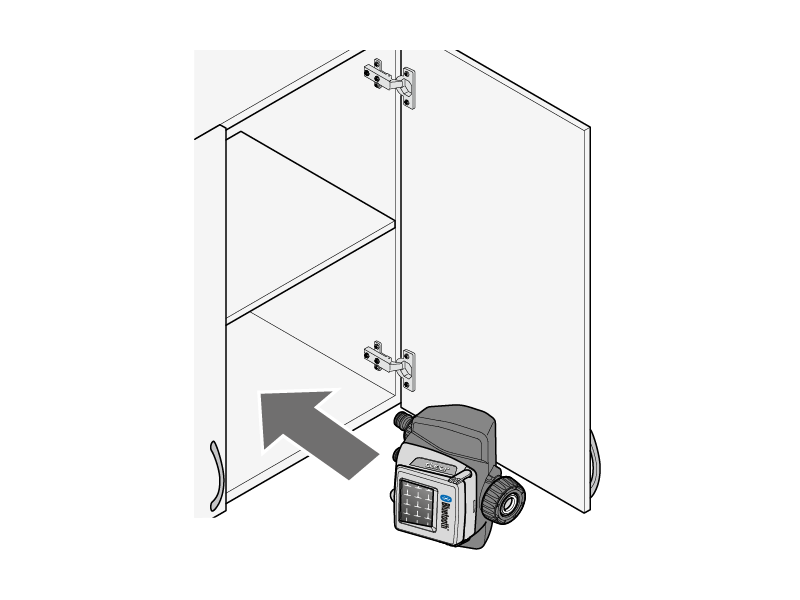

En fin de saison, avant l’arrivée des gelées hivernales, déconnectez le programmateur du robinet.

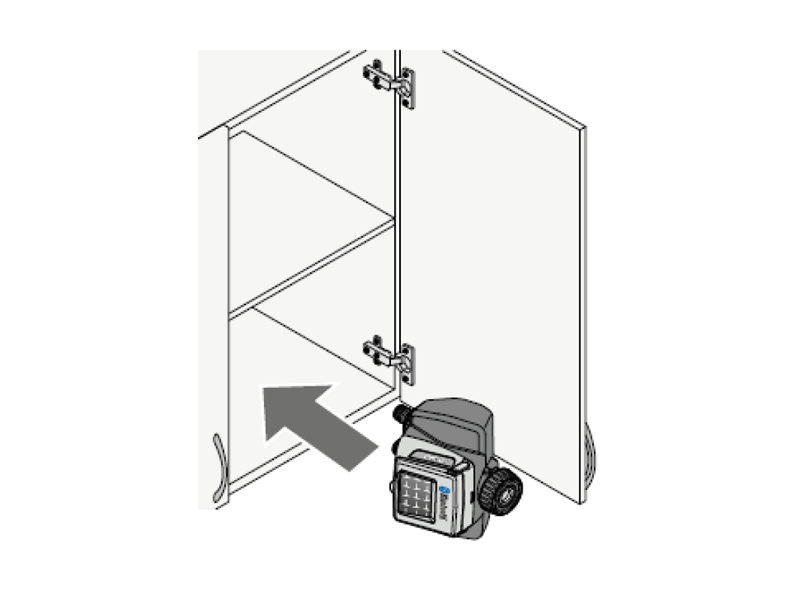

Rangez-le dans un endroit clos et sec où la température ne descend pas en dessous de 3°C.

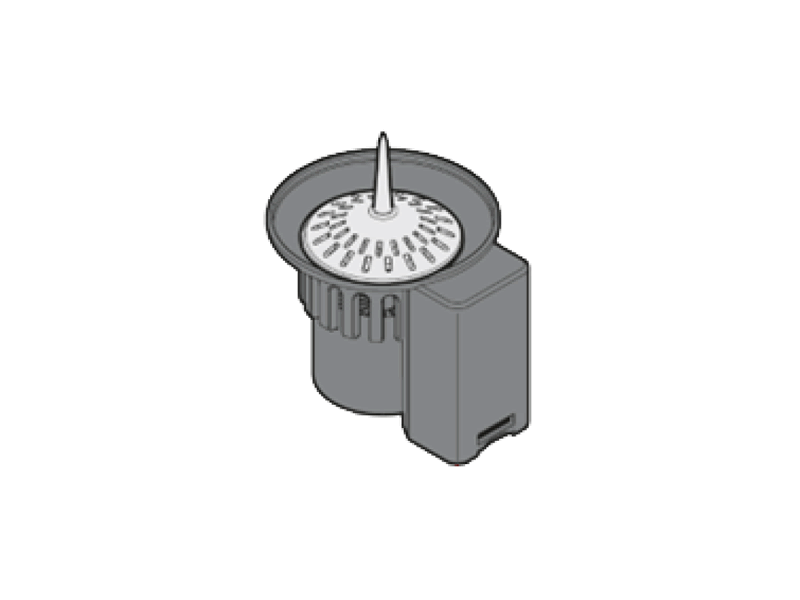

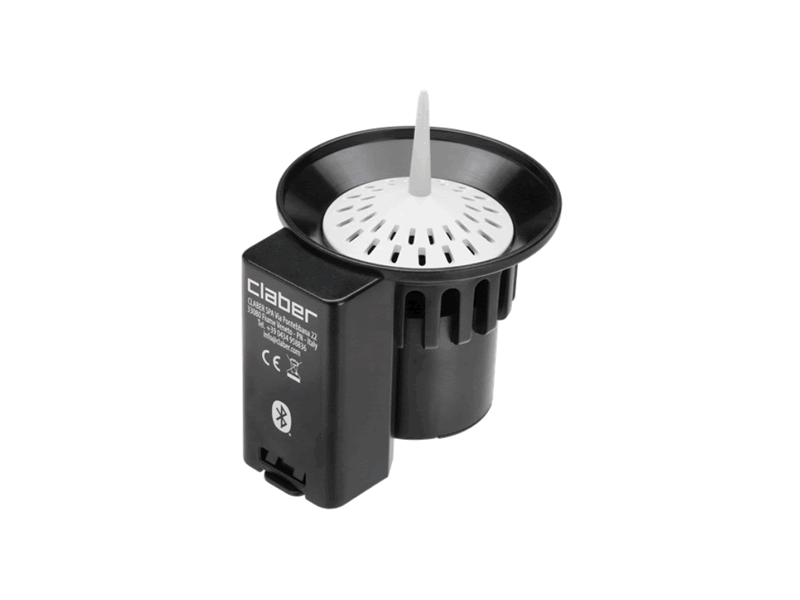

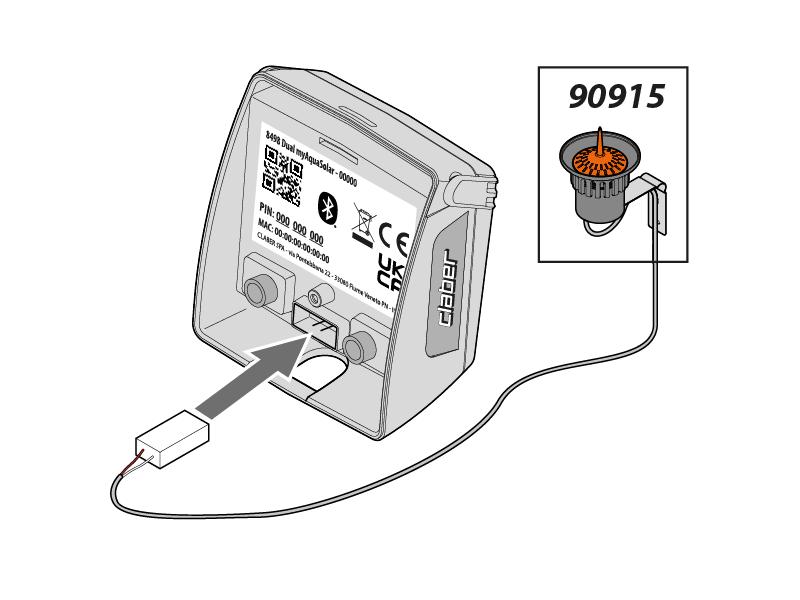

Le programmateur peut être utilisé avec le capteur de pluie Claber Rain Sensor Bluetooth® (code 90844).

Le capteur de pluie communique son état au programmateur : si le réservoir est plein (pluviométrie d’au moins 5 mm), l’arrosage ne démarrera pas et tout arrosage en cours sera interrompu sous 1 minute. L’ouverture manuelle de la vanne, via le bouton ou l’application, reste possible même lorsque le capteur de pluie est actif.

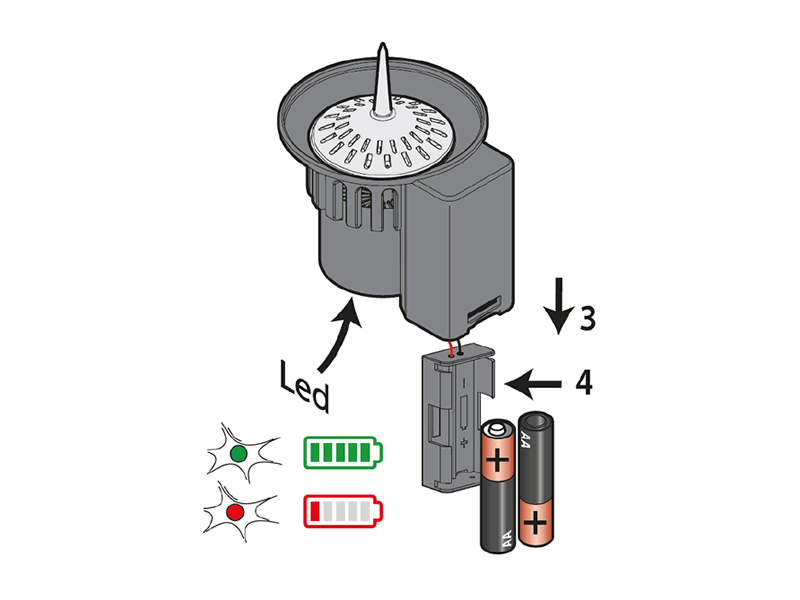

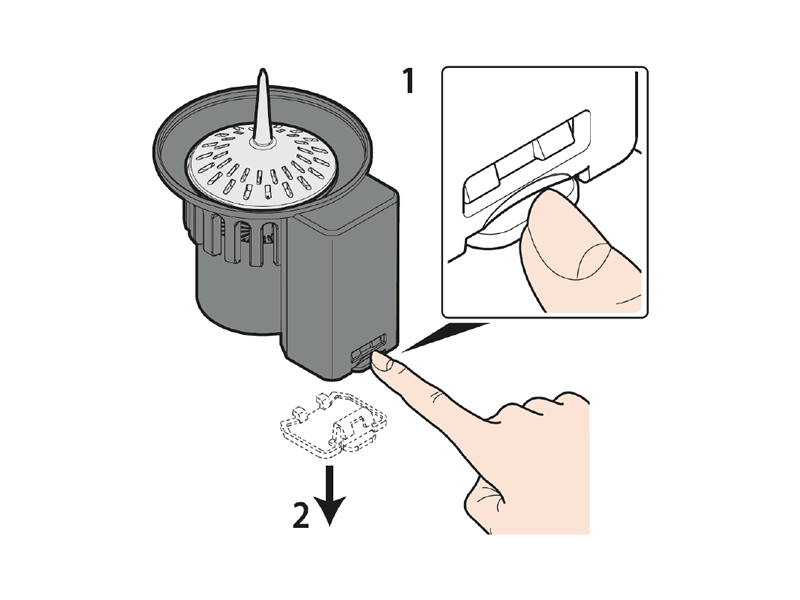

Accédez au compartiment des piles.
Déverrouillez et retirez le couvercle inférieur à l’aide de la languette latérale.

Utilisez exclusivement deux piles alcalines neuves non rechargeables 1,5 V AA (LR6).
Lorsque la LED clignote en rouge, les piles sont presque vides : remplacez-les dès que possible.
Pour l’élimination, utilisez les conteneurs de collecte appropriés.
Il est recommandé de retirer les piles en cas de longue inutilisation du Rain Sensor BT.

Accédez au compartiment des piles et repérez l’étiquette d’informations au dos.

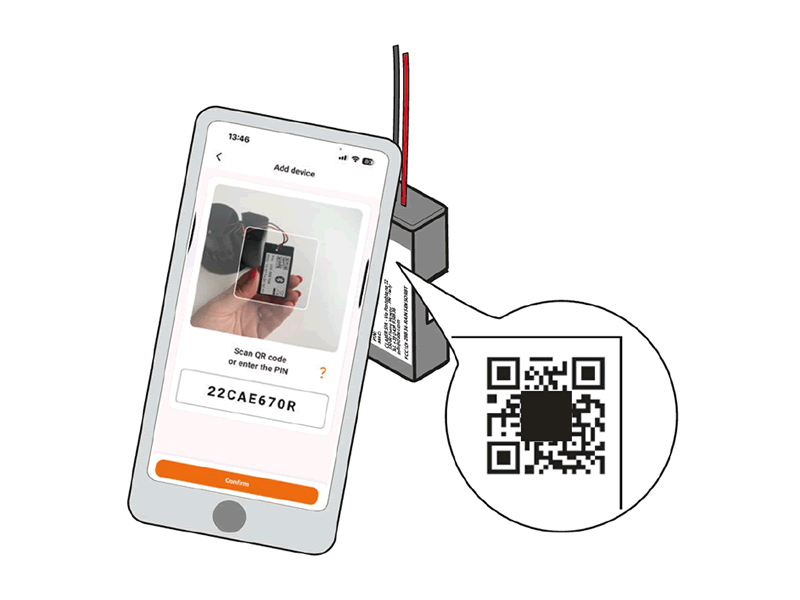

Saisissez le code numérique (PIN) ou scannez le QR Code figurant sur l’étiquette.

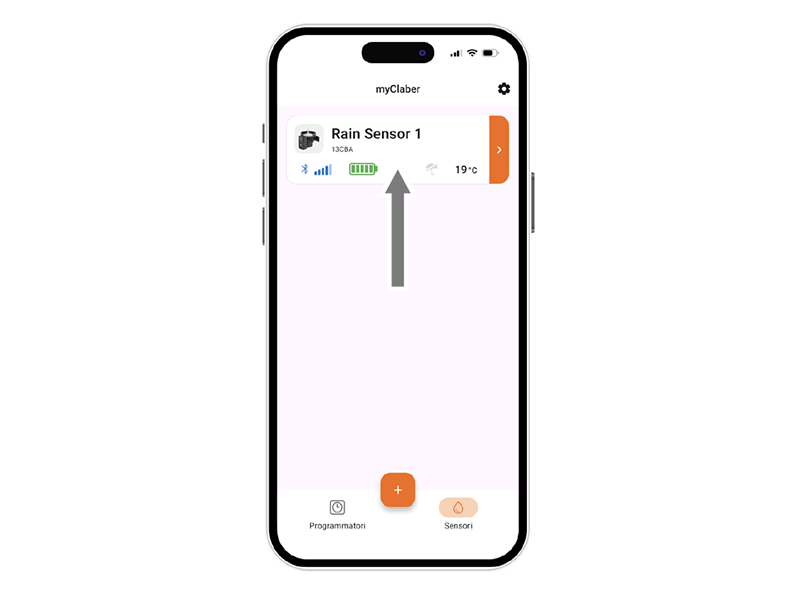

La fiche du Rain Sensor BT apparaîtra sur la page principale de l’application.

Pour l’installation, assurez-vous que l’emplacement choisi permet au capteur de communiquer avec tous les appareils à contrôler ; chaque Rain Sensor peut communiquer avec jusqu’à 8 programmateurs.

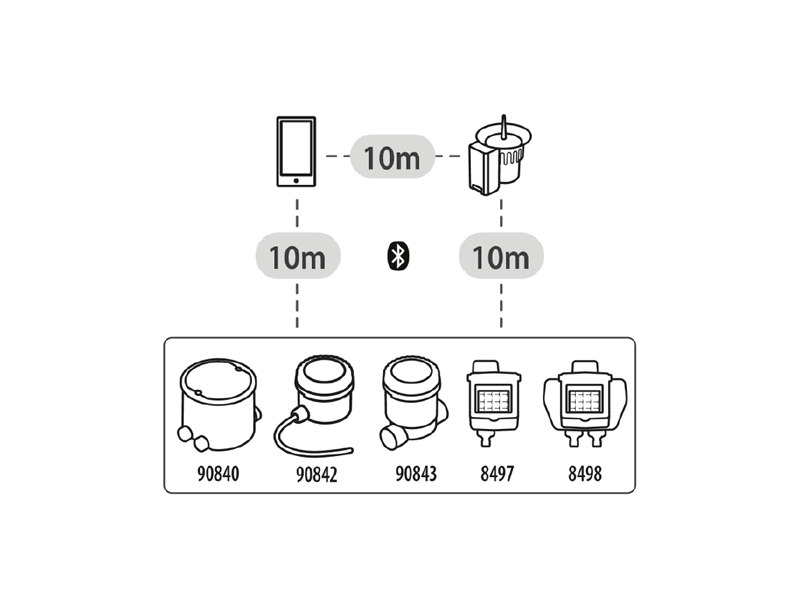

La portée maximale est de 10 m sans obstacles (voir la notice du Rain Sensor).
Si un seul capteur ne couvre pas tous les programmateurs, il est recommandé d’en installer plusieurs.

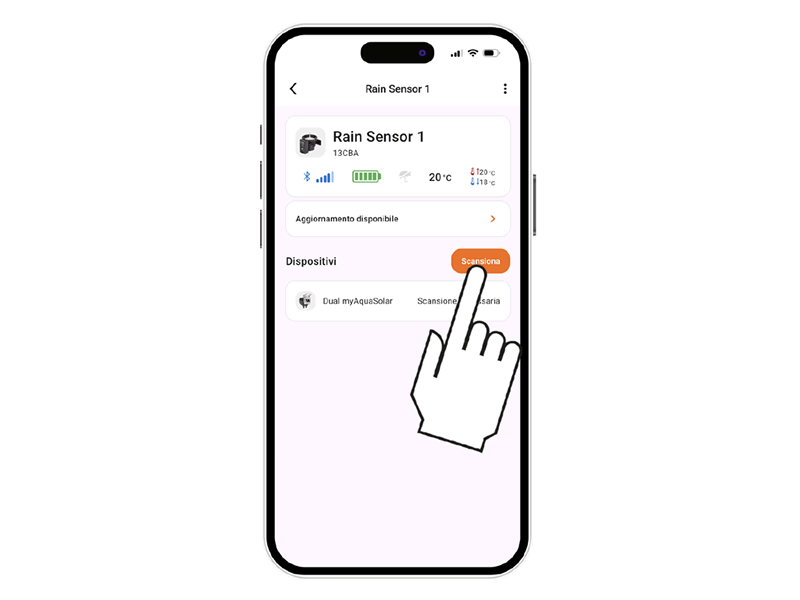

Lancez la recherche pour détecter les programmateurs disponibles à proximité du Rain Sensor.
Vérifiez que la qualité du signal Bluetooth® est suffisante (min. 2 barres).

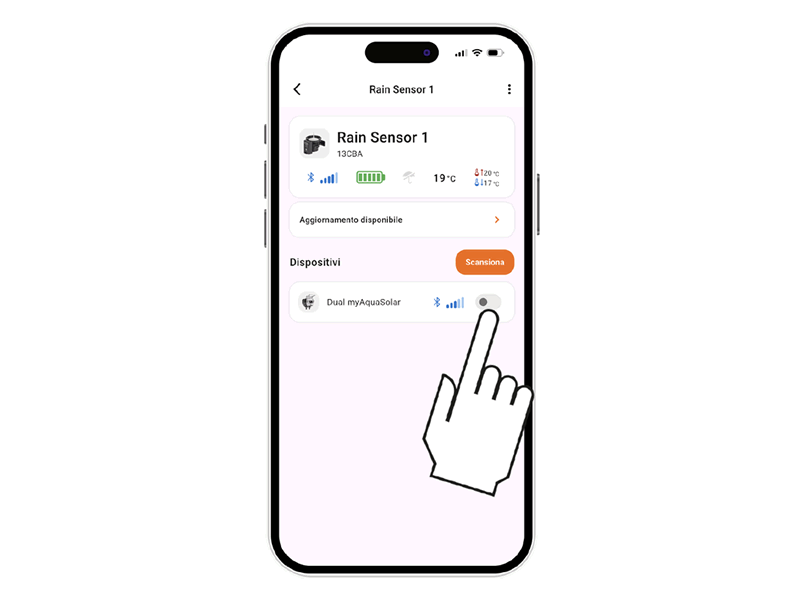

Associez le capteur de pluie à un ou plusieurs programmateurs installés dans l’application.

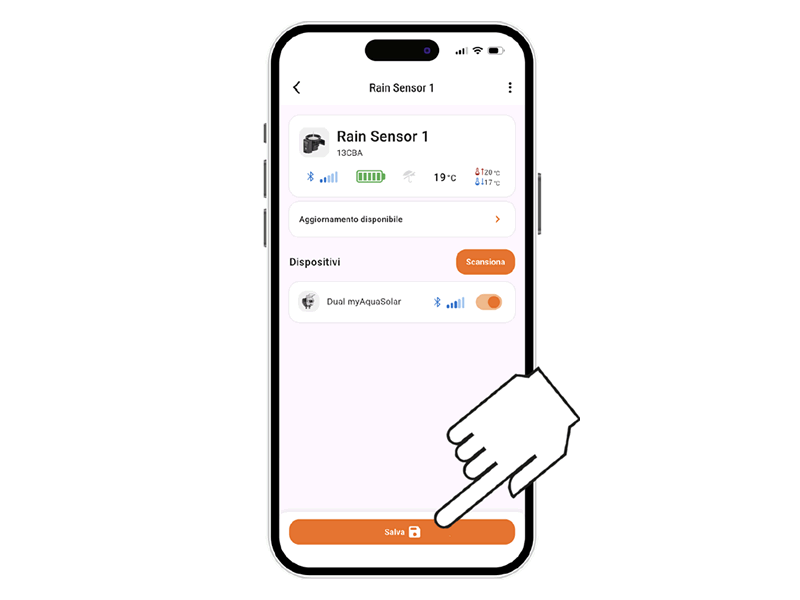

Après avoir associé le programmateur, il est nécessaire d’enregistrer les modifications.

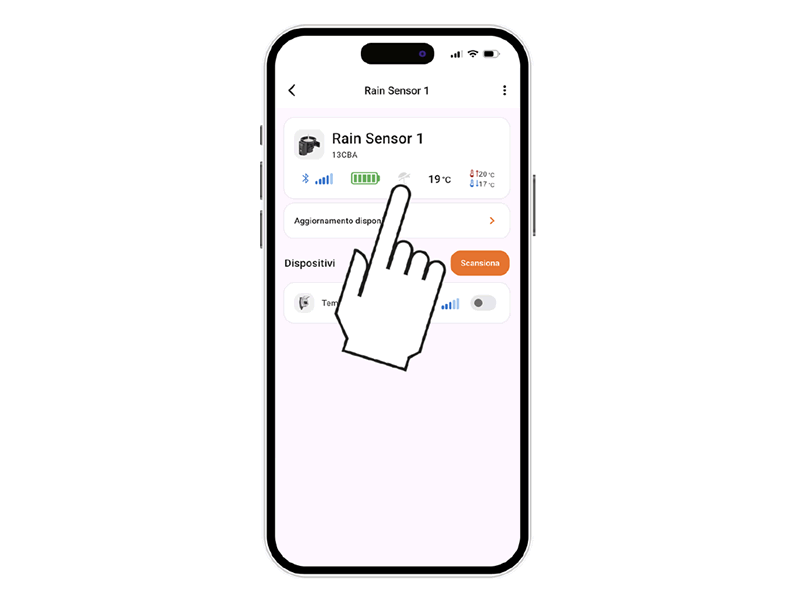

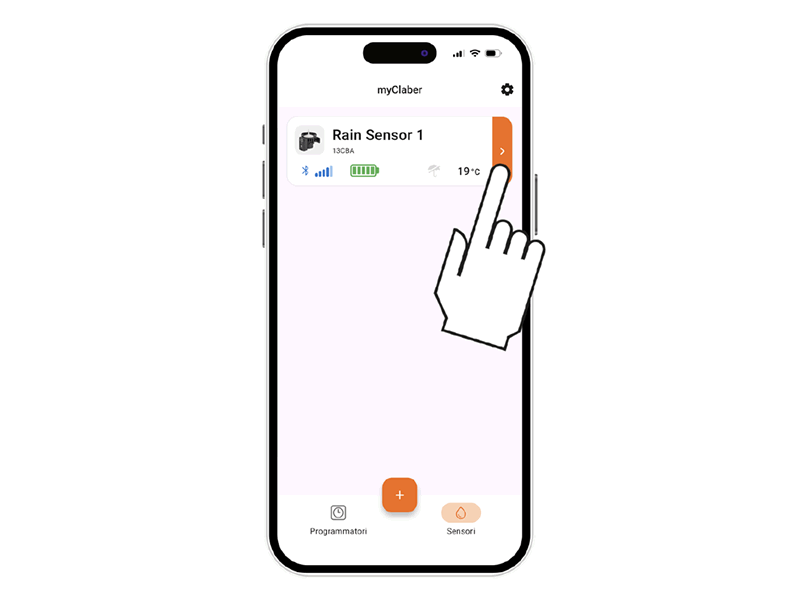

L’état du capteur de pluie peut être consulté en sélectionnant la fiche du programmateur dans l’application.

L’état du capteur peut être visualisé dans la barre supérieure via l’icône parapluie.
Le capteur communique son état au programmateur toutes les minutes.

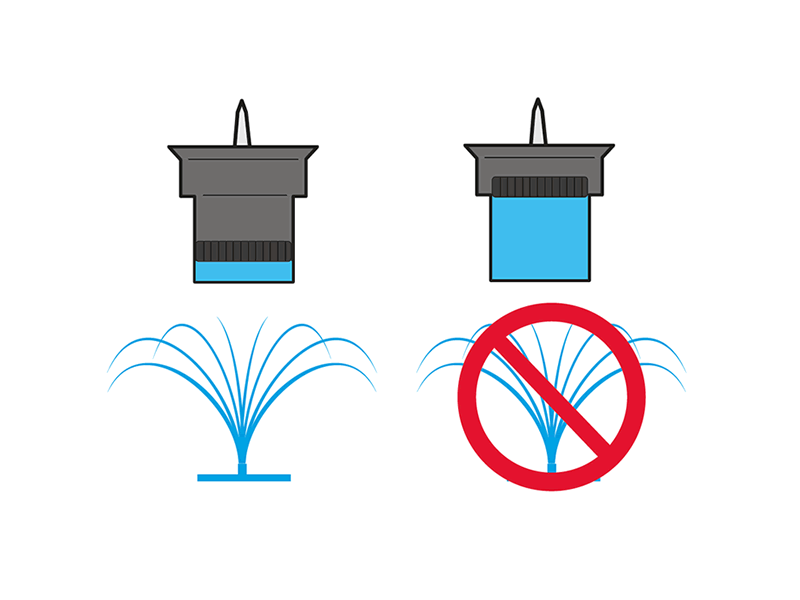

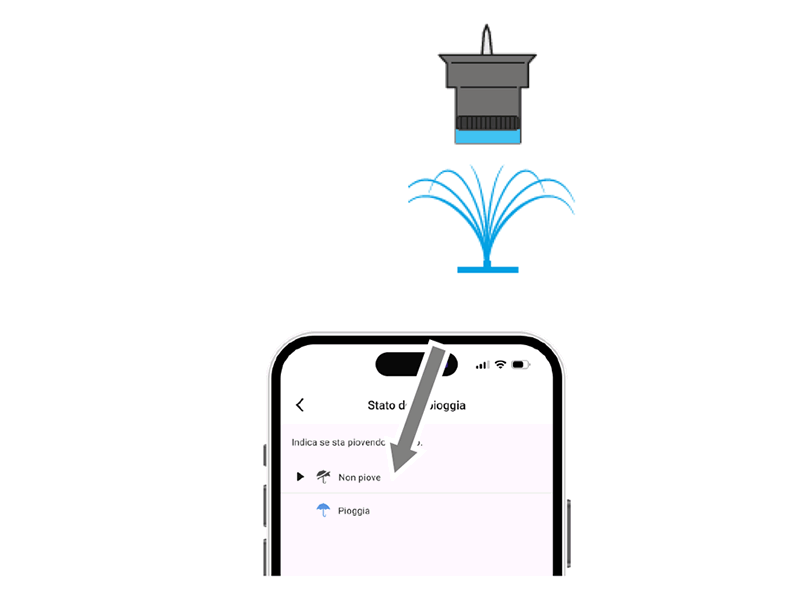

Le symbole de parapluie gris indique que le capteur est vide et que l’arrosage automatique se déroulera comme prévu.

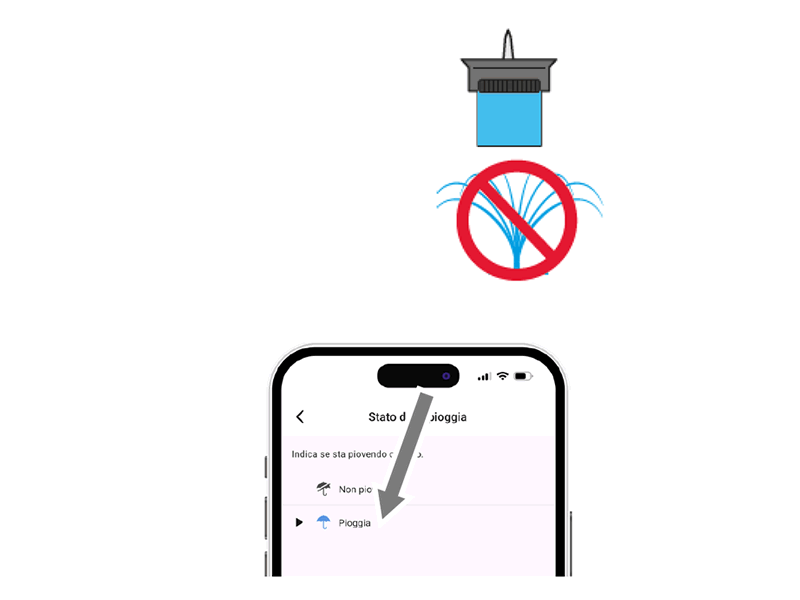

Le symbole de parapluie bleu indique que le capteur est plein (pluviométrie d’au moins 5 mm/m²) et qu’il envoie un signal d’arrêt aux programmateurs associés via l’application myClaber.
Lorsque l’eau s’évapore, le capteur enverra un signal de reprise de l’arrosage.
