Le module de commande, avec son couvercle correctement vissé jusqu’en butée, est parfaitement étanche et fonctionne même immergé en permanence dans l’eau jusqu’à un mètre de profondeur (protection IP68).

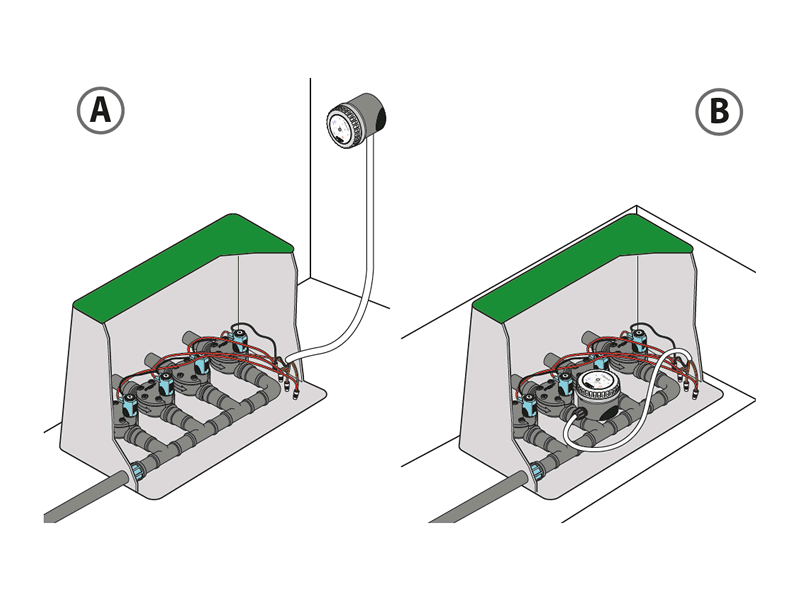

Il peut être installé à l’intérieur ou à l’extérieur des boîtiers et gère jusqu’à 4 électrovannes bistables (cod. 90812, cod. 90813).

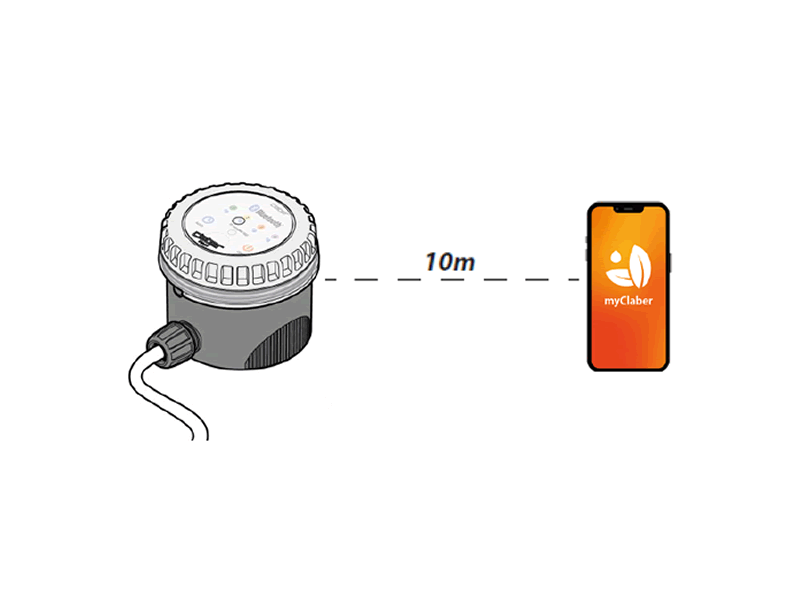

La distance maximale pour garantir une bonne portée du signal Bluetooth® est de 10 m (si le module est installé à l’extérieur ou dans un boîtier standard en plastique).
S’il est installé dans un boîtier en béton ou en métal, la portée du signal Bluetooth® peut être réduite.

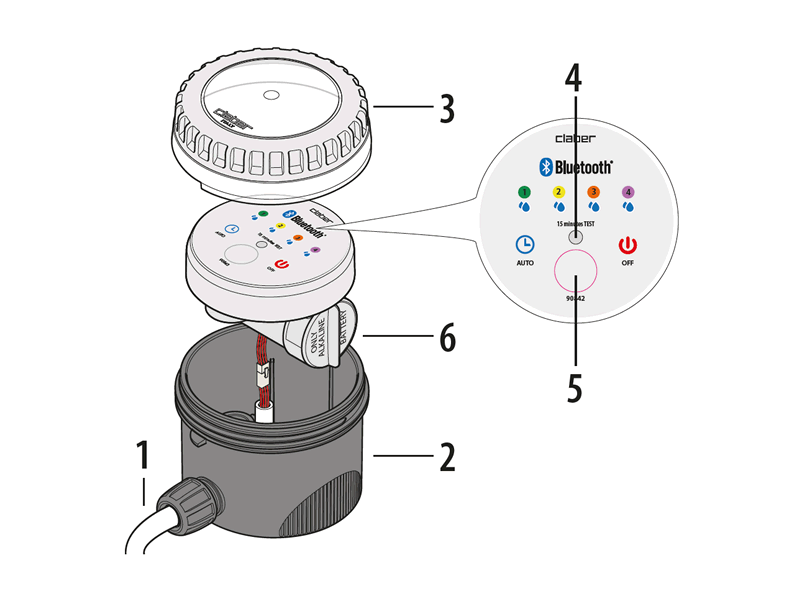

1) Câble de connexion
2) Corps
3) Couvercle
4) LED BLEU arrosage automatique actif, LEDS VERT/JAUNE/ORANGE/VIOLET arrosage en cours, LED ROUGE arrosage automatique non actif
5) Bouton de sélection des fonctions
6) Logement des piles

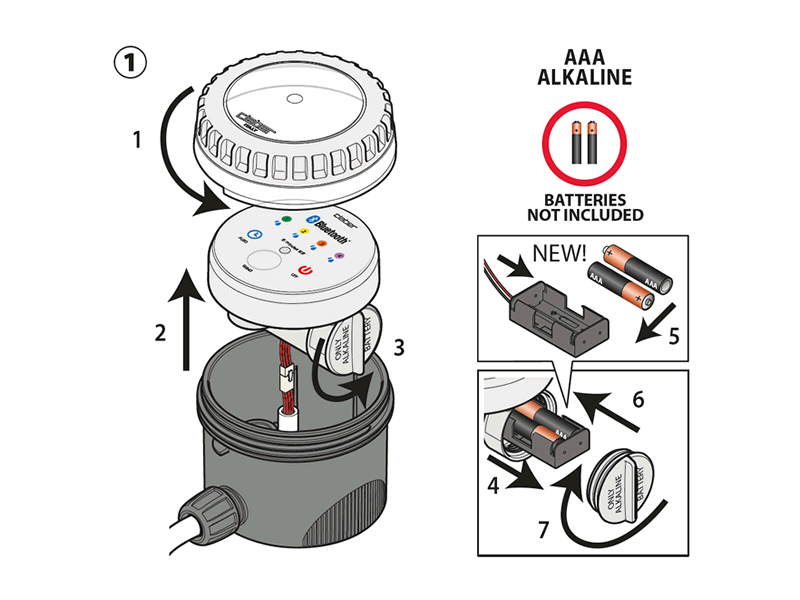

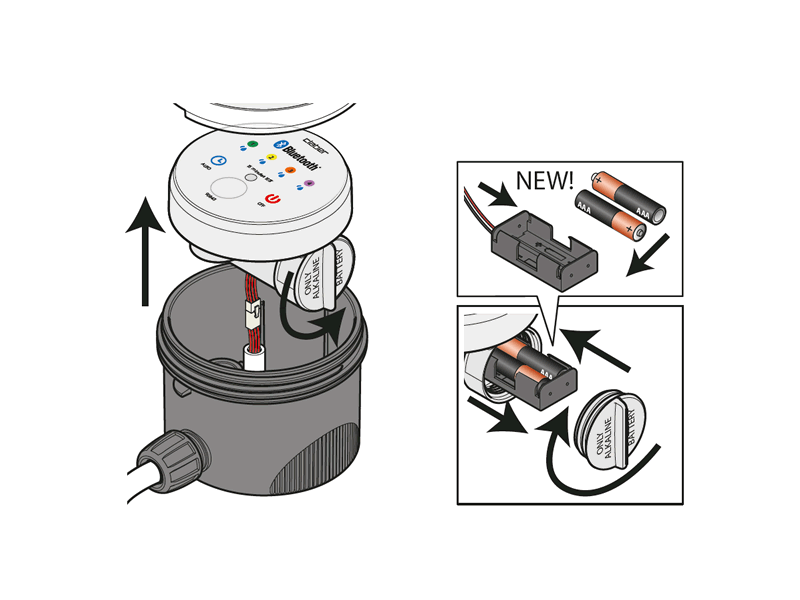

Insérez la pile comme indiqué à l’étape ①.
Lors du branchement, respectez la polarité. Utilisez uniquement des piles alcalines AAA 1,5V type LR3, neuves, non rechargeables, de marque et avec une date d’expiration supérieure à un an, jamais utilisées auparavant.
Pour l’élimination des piles usagées, utilisez les conteneurs de collecte appropriés.

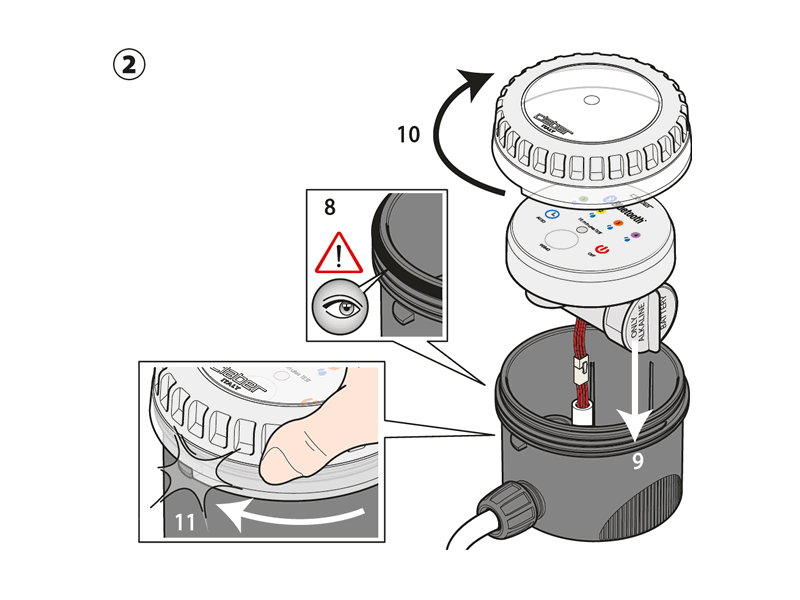

Pour garantir l’étanchéité (IP68), vissez parfaitement le couvercle transparent jusqu’en butée, en vous assurant que le joint d’étanchéité est correctement positionné ②.

Programmateur commandable exclusivement via smartphone grâce à l'application myClaber utilisant la technologie Bluetooth®.
Pour commencer à utiliser le produit, l'application myClaber doit être installée sur votre smartphone.
Disponible sur Google Play® et App Store®.
Pendant la communication, restez dans un rayon de 10 m.

Ouvrez l’application myClaber ; le Bluetooth® doit être activé.

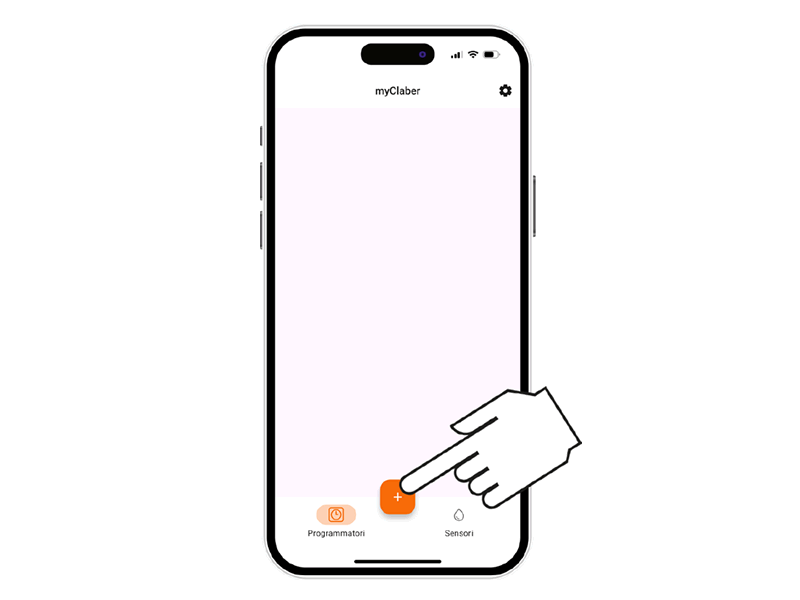

Depuis l’écran principal, appuyez sur « + ».

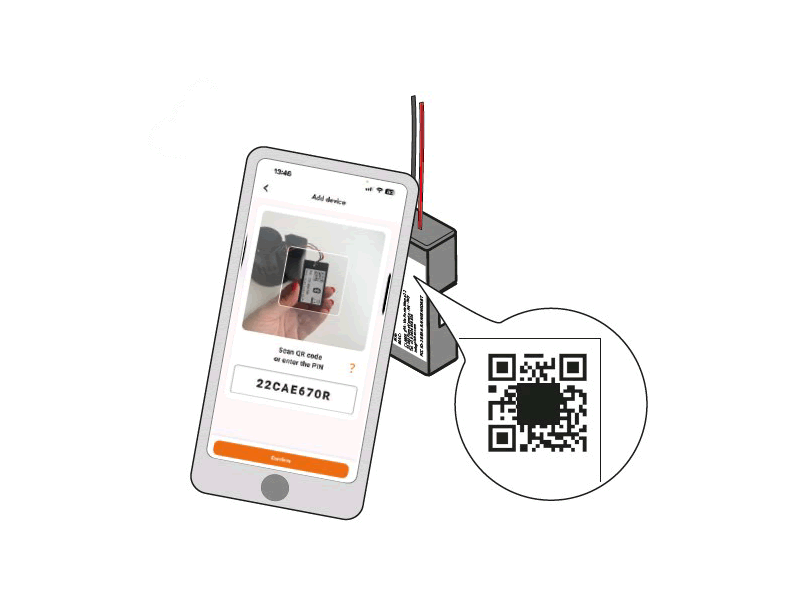

Saisissez le PIN ou scannez le QRCode.
Info au dos du logement des piles : retirer le module.

Rouvrez l’app myClaber ; Bluetooth® doit être activé.

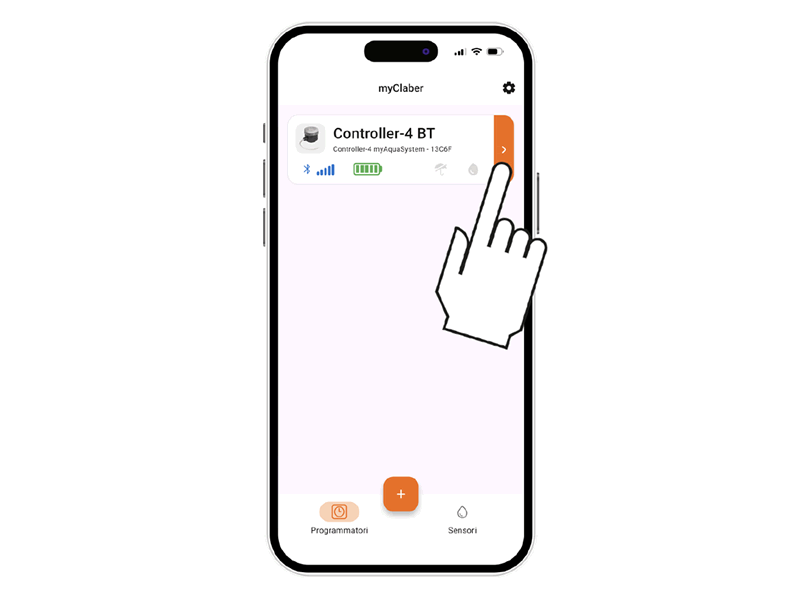

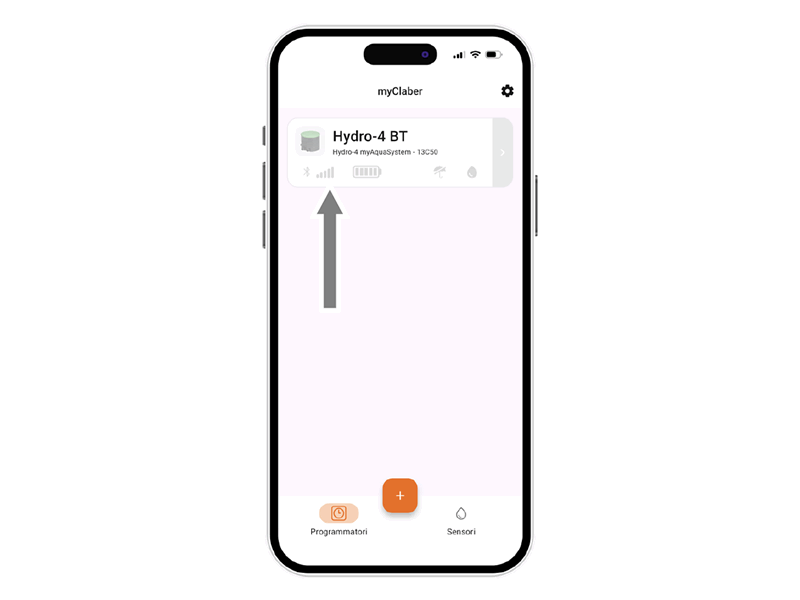

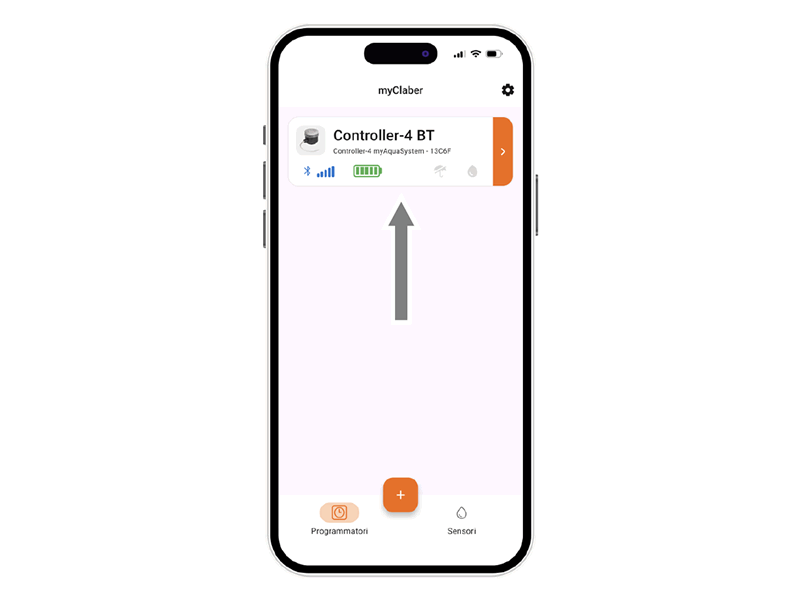

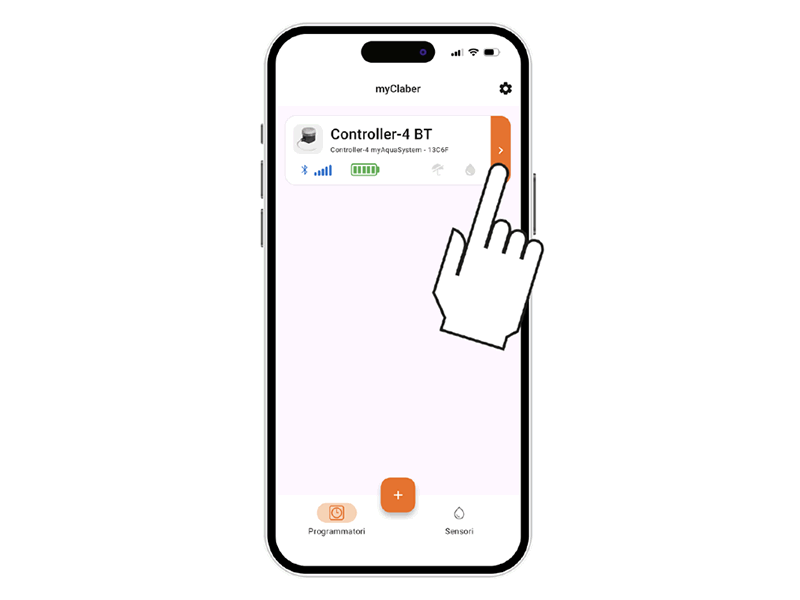

Le programmateur apparaît sur la page principale.
Jusqu’à 8 programmateurs et 8 capteurs.

Il est possible de connecter le programmateur à un Rain Sensor BT (cod. 90844).
Le capteur permet de suspendre automatiquement le démarrage de l’irrigation en cas de pluie.
Suivez l’installation du capteur ici#.

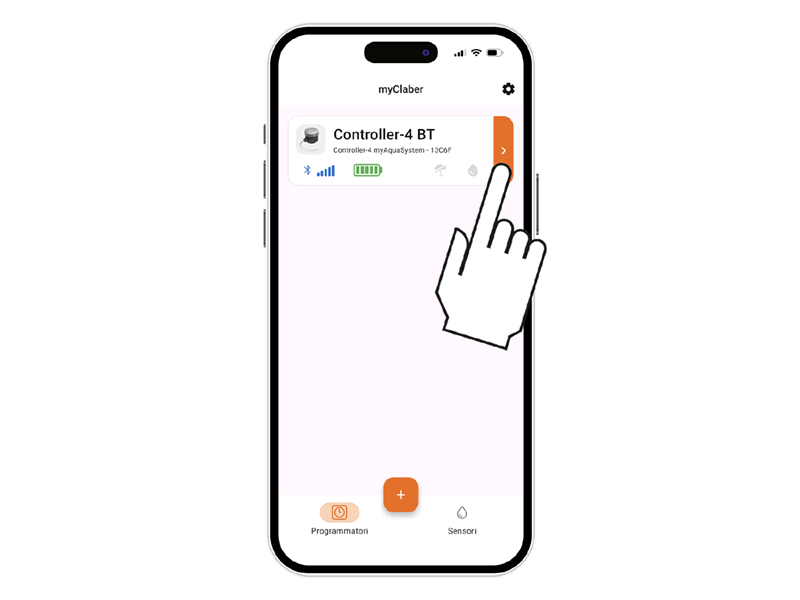

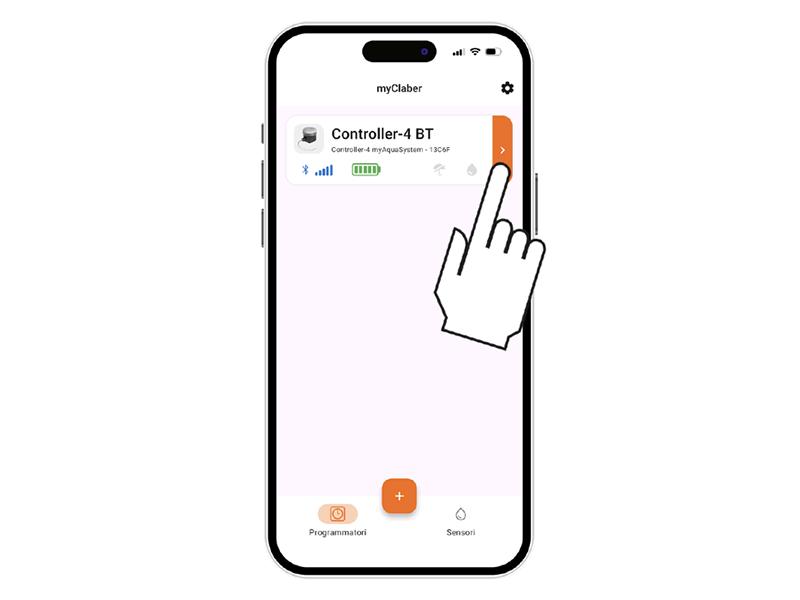

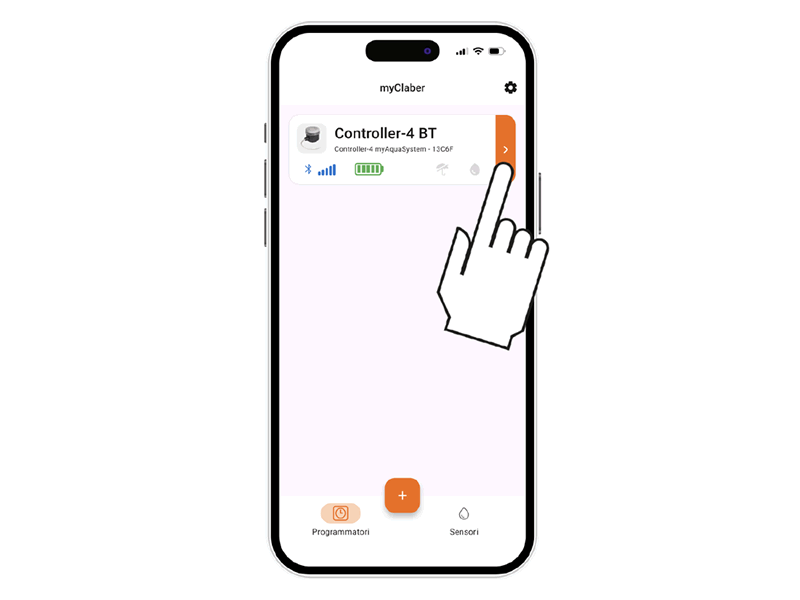

Pour vérifier l’état du programmateur, sélectionnez sa fiche dans l’application.

Dans la barre supérieure, les informations sur son état sont affichées.

Les icônes représentent dans l’ordre : signal Bluetooth®, niveau d’énergie, éventuel Rain Sensor et irrigation en cours.

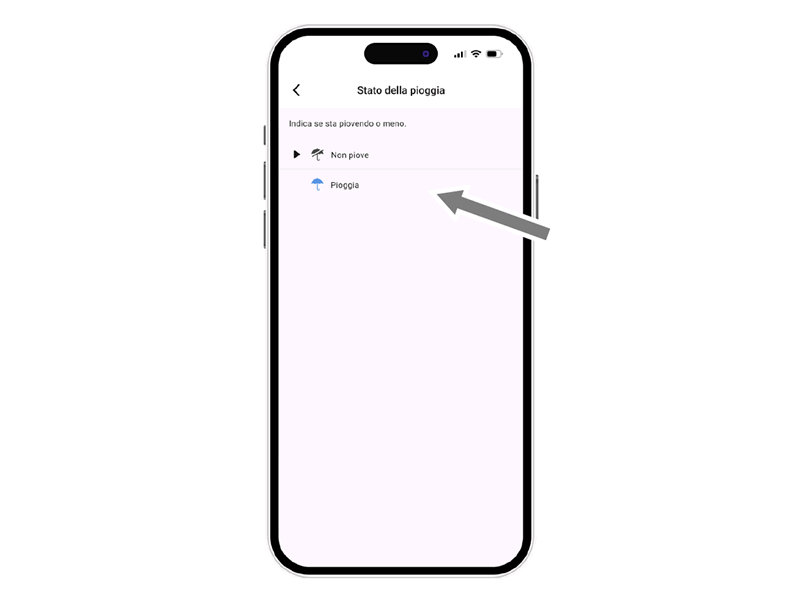

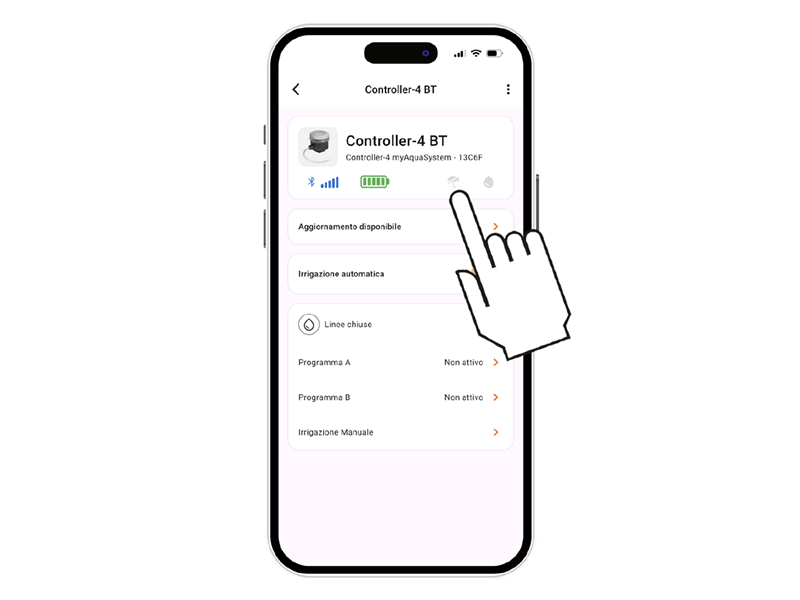

Pour connaître la signification de chaque icône, sélectionnez-la : une page explicative s’affichera.

En sélectionnant la fiche du programmateur, il est possible de consulter les informations sur son état via la barre supérieure.

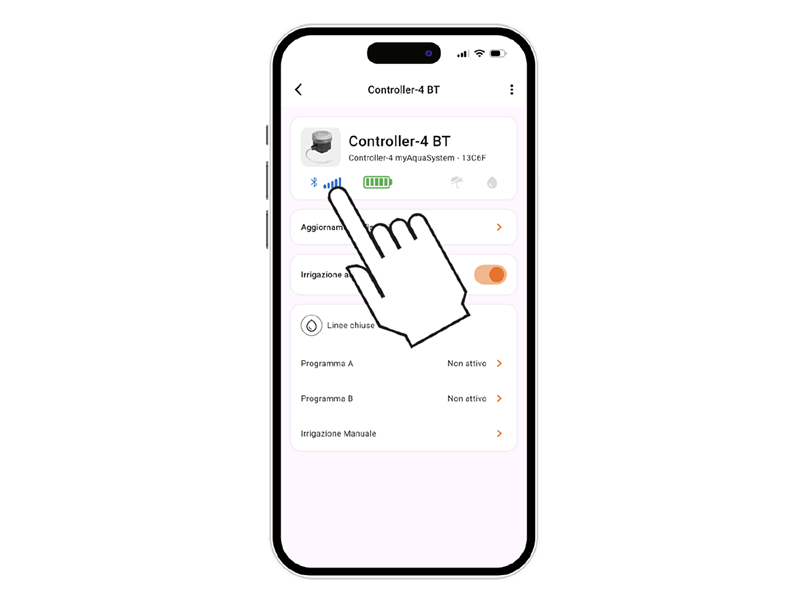

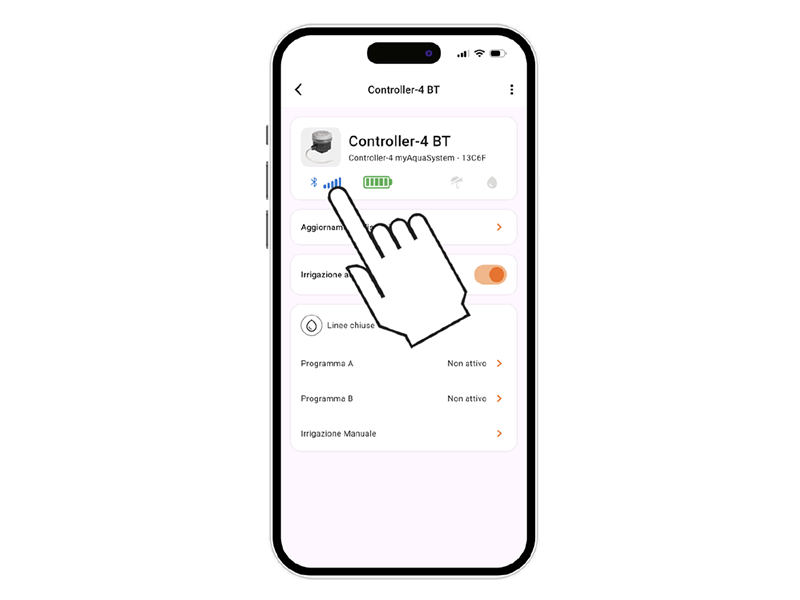

L’icône du signal Bluetooth® indique si le programmateur est atteignable (bleu) ou non (gris). Dans ce cas, il est nécessaire de se rapprocher avec le smartphone.
Pour connaître la signification, sélectionnez l’icône pour afficher la page explicative.

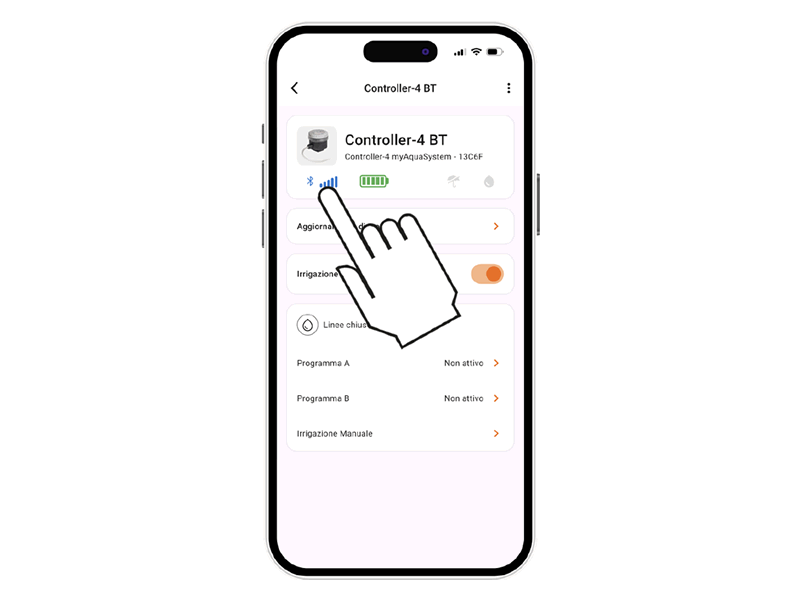

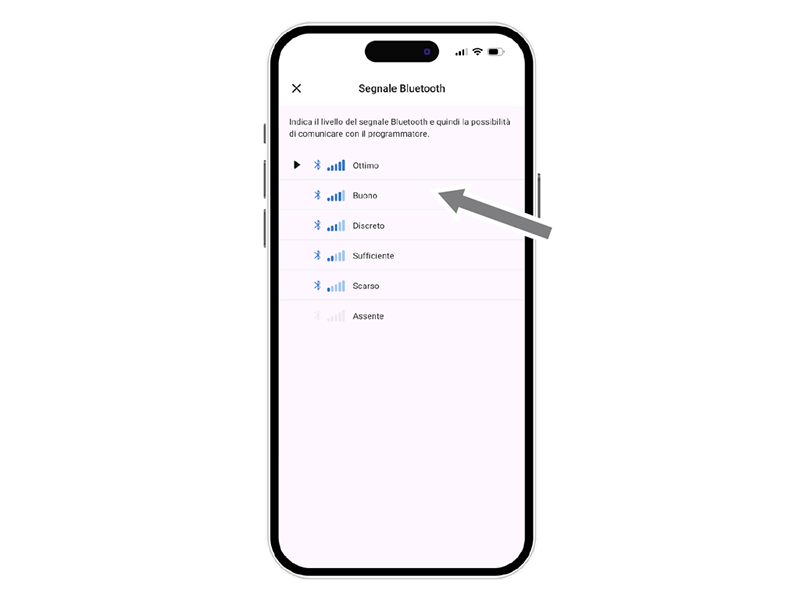

Qualité du signal Bluetooth®.

Si le programmateur n’est pas atteignable, il peut être nécessaire de se rapprocher avec le smartphone.
Si le problème persiste et que le PIN a été saisi manuellement lors de l’ASSOCIATION au lieu du QR-Code, il se peut qu’il soit incorrect. Supprimez le programmateur et recommencez l’ASSOCIATION.

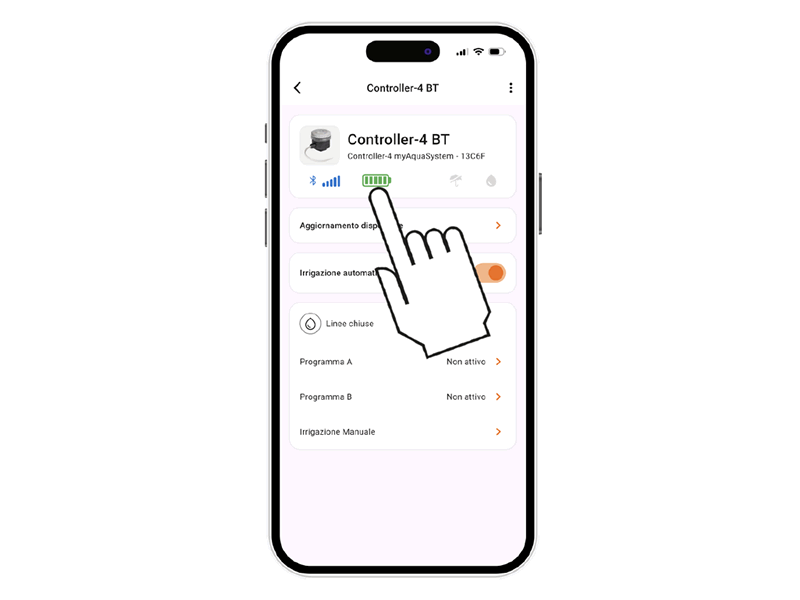

Il est particulièrement important de vérifier le niveau d’énergie visible sur la fiche du programmateur dans l’application.

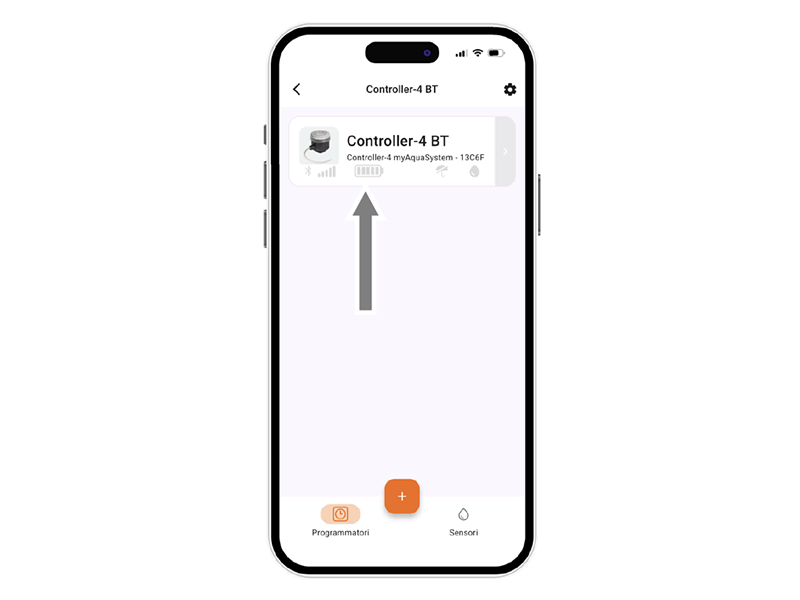

Le niveau d’énergie est également affiché dans la barre supérieure après l’ouverture de la fiche du programmateur. La sélection de l’icône donne accès à des informations supplémentaires.

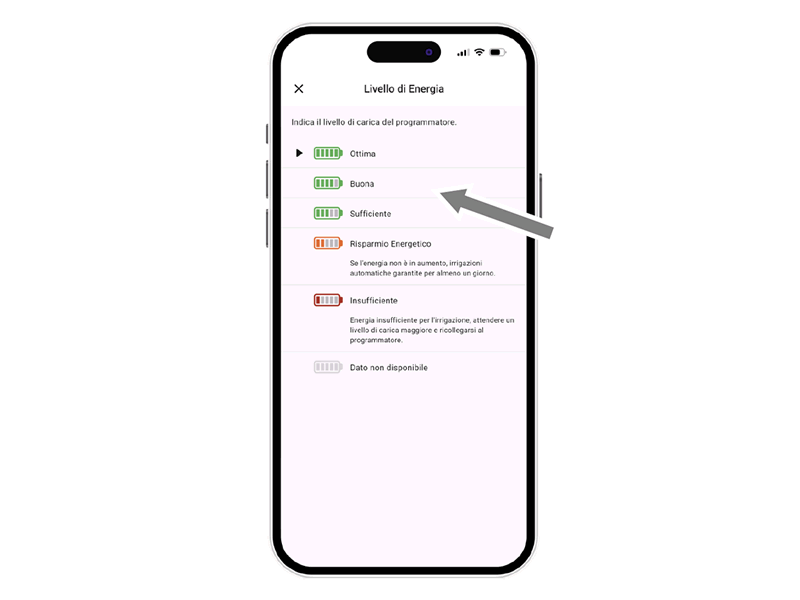

Si le niveau d’énergie est insuffisant, remplacer les piles dès que possible. Il existe 5 niveaux. En mode économie (icône jaune), 1 jour d’arrosage est encore garanti. Avec énergie insuffisante (icône rouge), toutes les fonctions sont désactivées mais la date/l’heure restent 16 h.

Si le programmateur s’éteint complètement, il peut redémarrer après remplacement des piles. Il perdra la date/l’heure et les arrosages peuvent démarrer anormalement.

En sélectionnant la fiche du programmateur, vous pouvez consulter les informations sur son état via la barre supérieure.

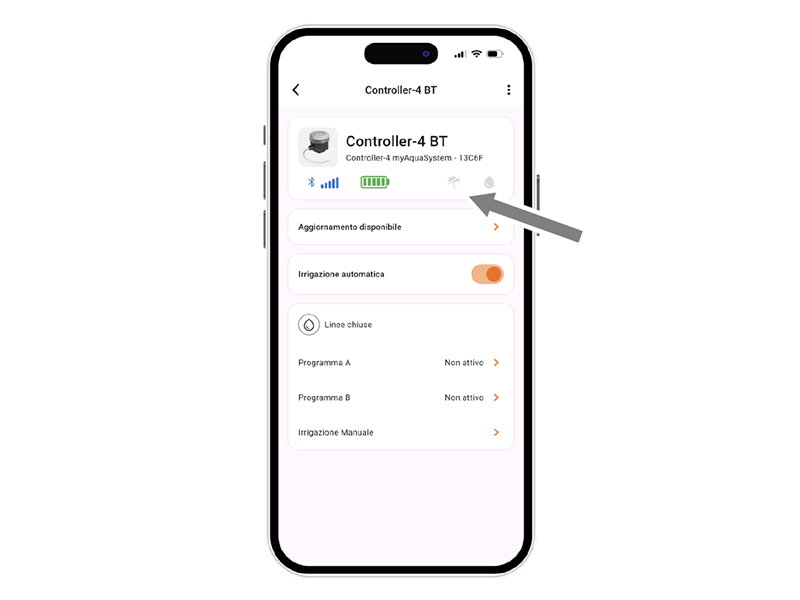

L’état du capteur de pluie peut être visualisé dans la barre supérieure grâce à l’icône du parapluie.
Le capteur communique son état au programmateur toutes les minutes.

Une icône parapluie bleue indique que le capteur est plein et que l’arrosage automatique ne se produira pas.
Une icône grise indique que le capteur est vide et que l’arrosage suivra la programmation.

En sélectionnant la fiche du programmateur, vous pouvez consulter les informations concernant son état via la barre supérieure.

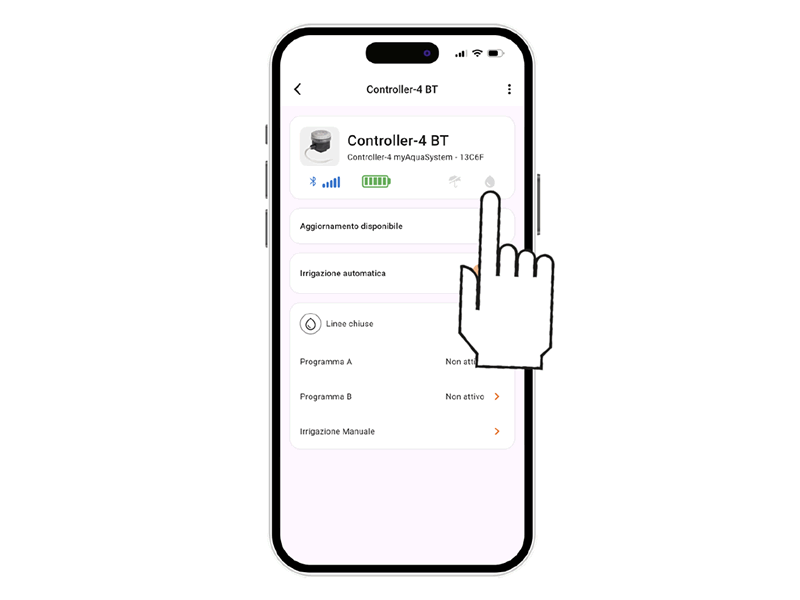

L’état de l’arrosage peut être visualisé dans la barre supérieure.

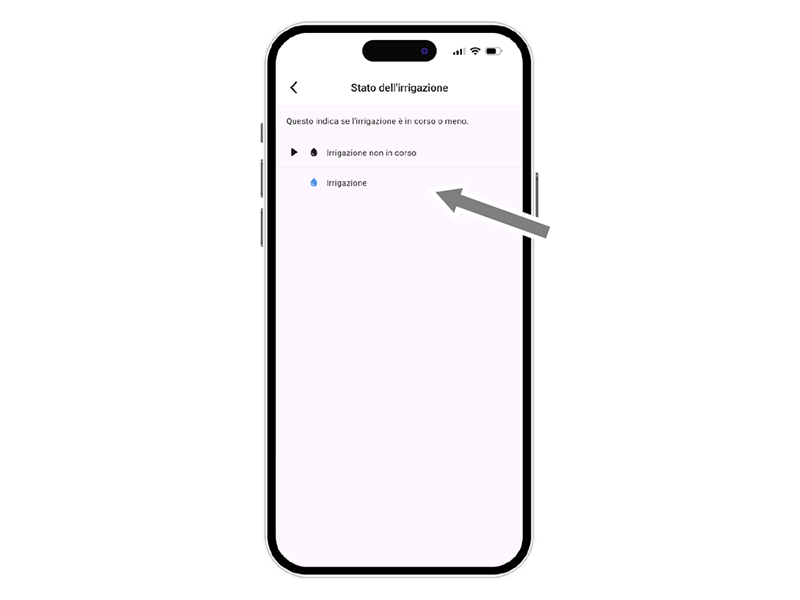

Si un arrosage est en cours — automatique ou manuel — il est représenté par une icône en forme de goutte: bleue si l’arrosage est actif, grise sinon.

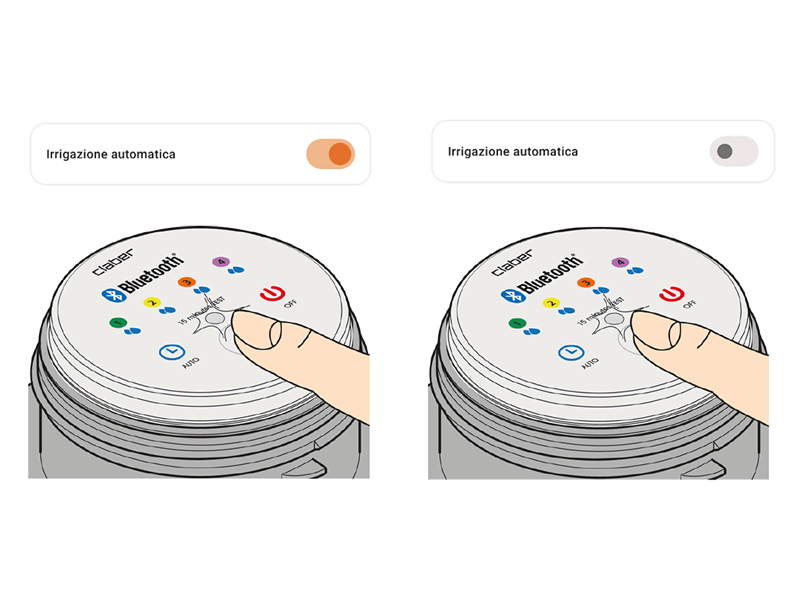

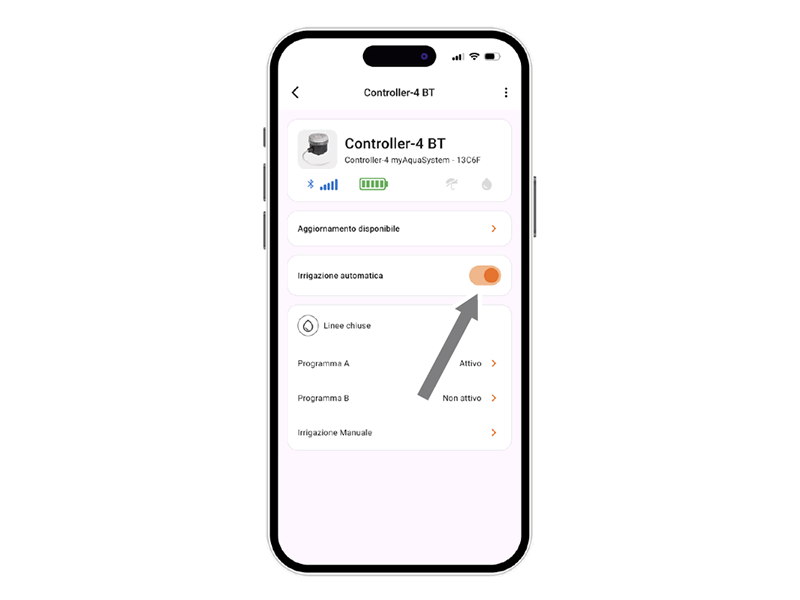

Pour activer ou désactiver l’arrosage automatique d’un programmateur, appuyez sur sa fiche produit.

Agissez sur l’interrupteur d’Arrosage automatique. Si l’arrosage automatique est désactivé, un symbole rouge apparaît sur l’image du programmateur.

Vous pouvez également utiliser le bouton du programmateur. Appuyez une fois pour afficher son état.
La LED bleue indique l’arrosage automatique actif ; la LED rouge indique inactif.
En appuyant deux fois, l’état bascule : actif → inactif ou inactif → actif.

En sélectionnant la fiche du programmateur, vous pouvez commencer sa programmation.

Controller4 BT propose 2 programmes d’arrosage, A et B, permettant d’ouvrir les lignes d’arrosage en séquence ou partiellement. Sélectionnez le programme souhaité.

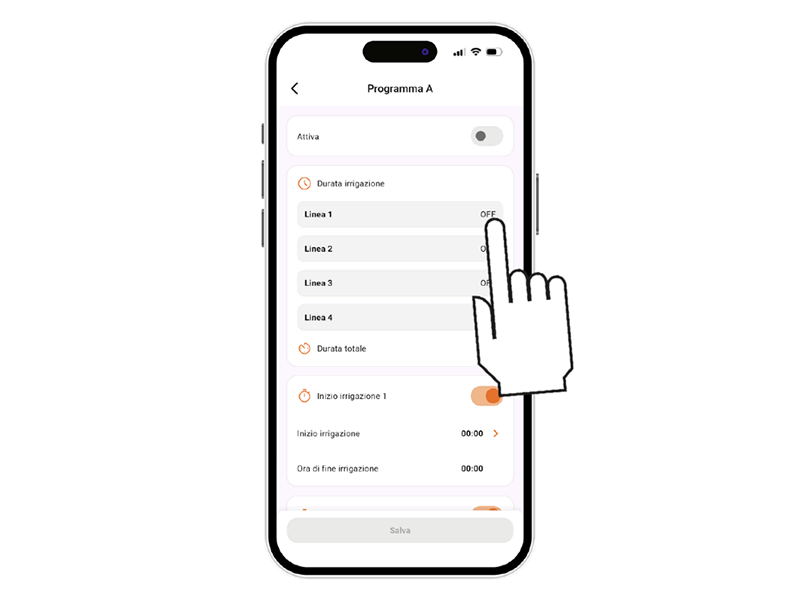

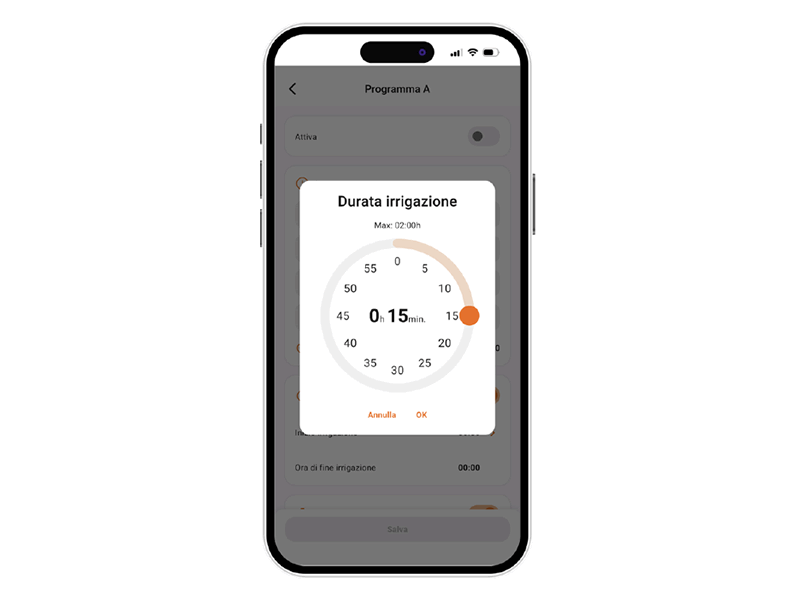

Définissez la DURÉE d’arrosage pour chaque ligne dans les programmes A et B.

Faites tourner les chiffres des heures et des minutes jusqu’à atteindre l’heure de départ souhaitée et confirmez.
La durée d’arrosage pour chaque ligne peut être réglée de 1 minute à 2 heures.

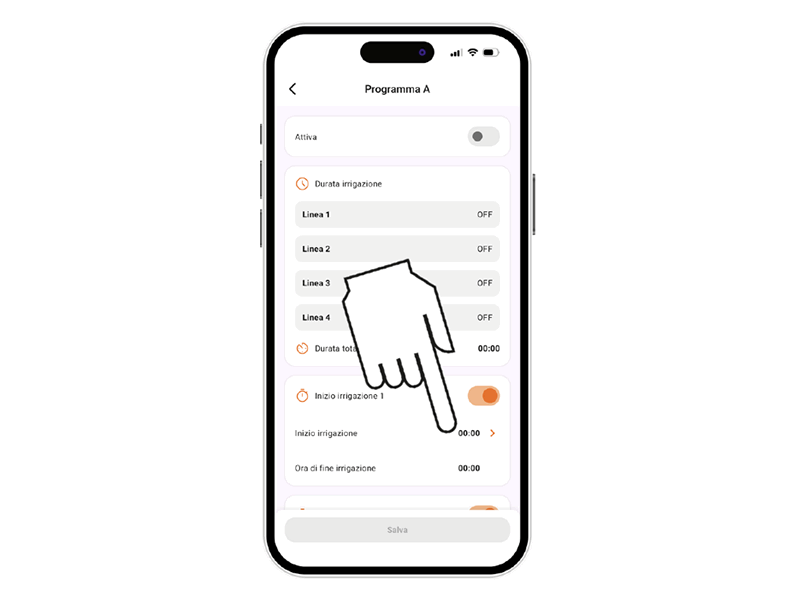

Activez l’heure de DÉMARRAGE de l’arrosage.
Jusqu’à 4 horaires de départ par jour peuvent être définis pour chaque programme.
Attention : les programmes ne sont pas superposables ; une seule vanne peut être ouverte à la fois.

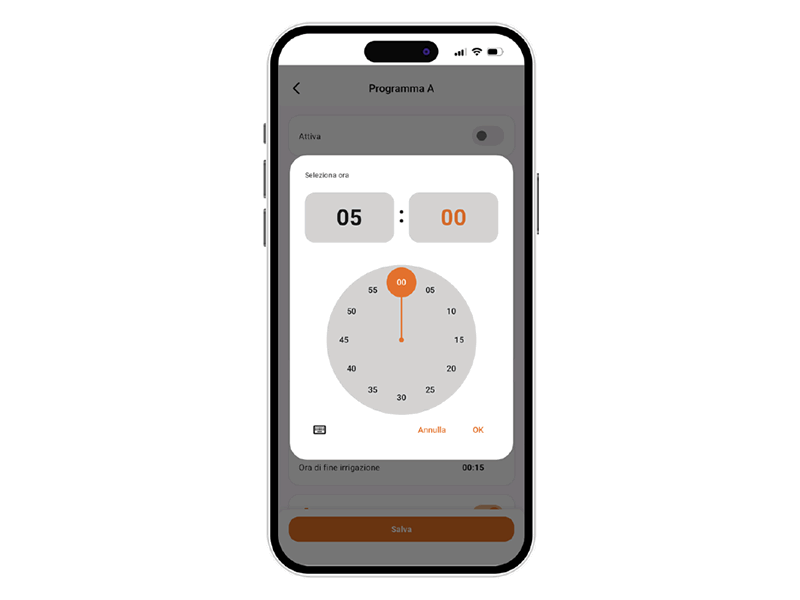

Faites tourner les chiffres des heures et des minutes jusqu’à atteindre l’heure souhaitée et confirmez.
Sinon, utilisez le symbole du clavier pour saisir directement les valeurs.

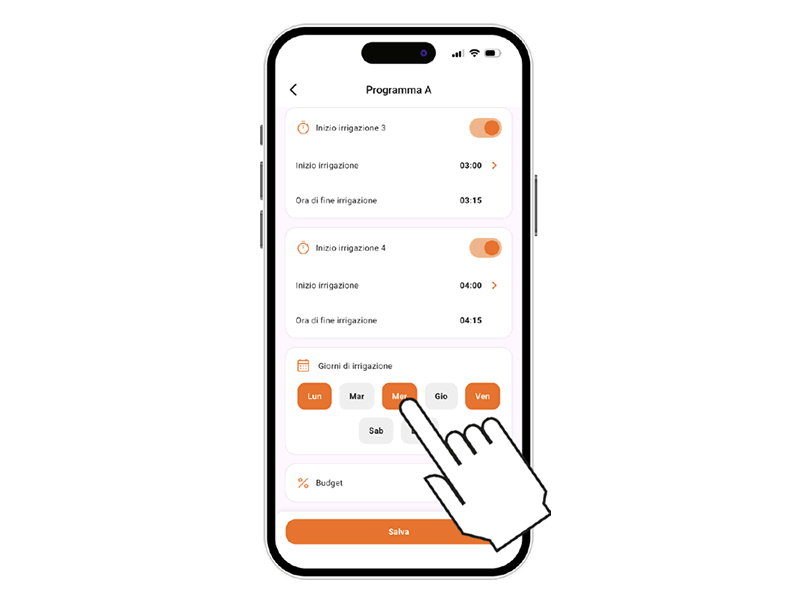

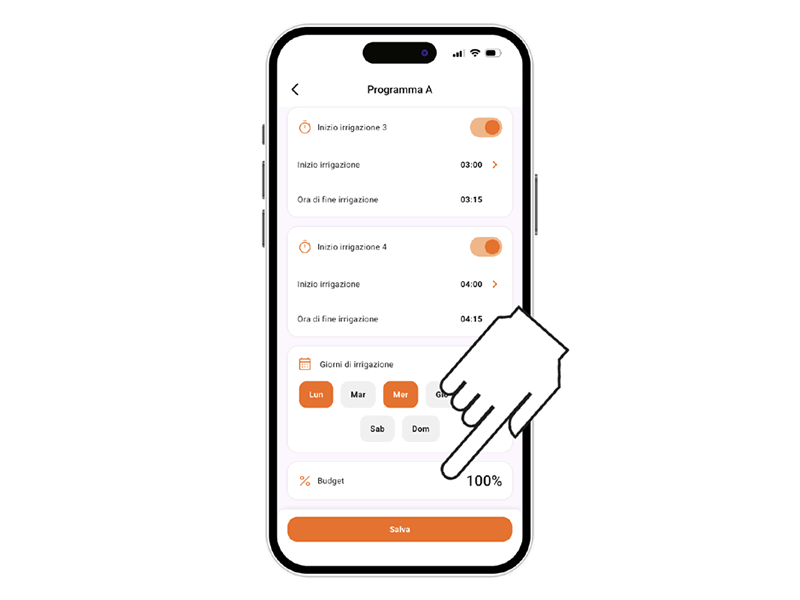

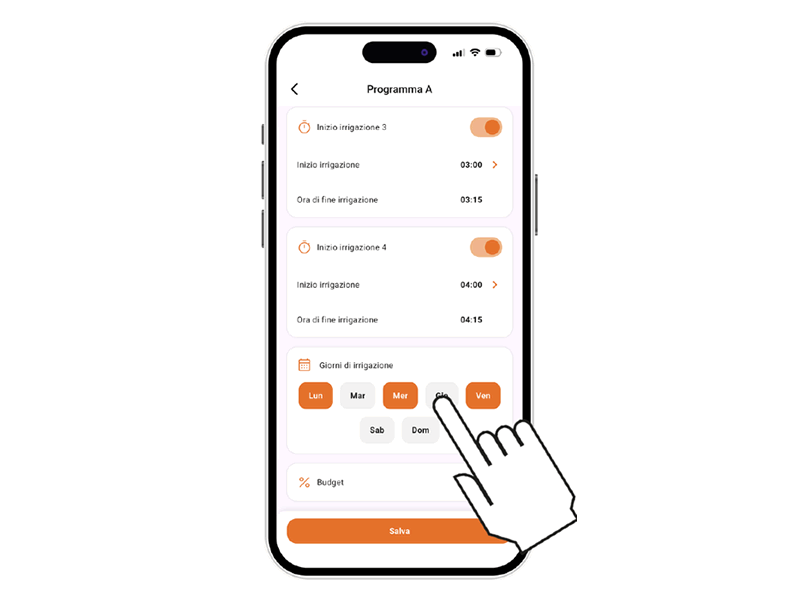

Sélectionnez ensuite les jours de la semaine où l’arrosage doit avoir lieu.
L’arrosage aura lieu les jours indiqués en orange.

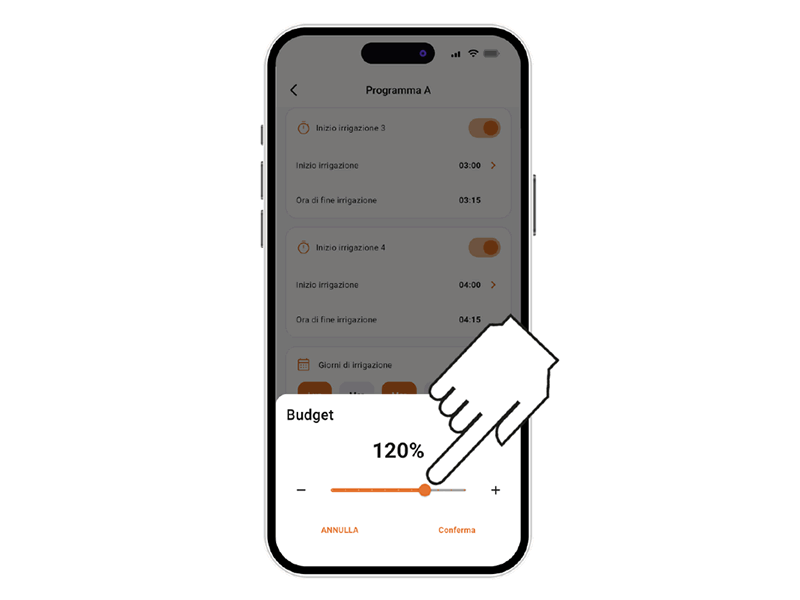

Si nécessaire, un BUDGET peut être défini pour augmenter ou diminuer les durées d’arrosage, de –50 % à +150 %, sans modifier le programme.

Faites glisser le curseur pour augmenter ou diminuer la valeur du budget, ou utilisez les boutons « + » ou « – », puis confirmez la nouvelle valeur.

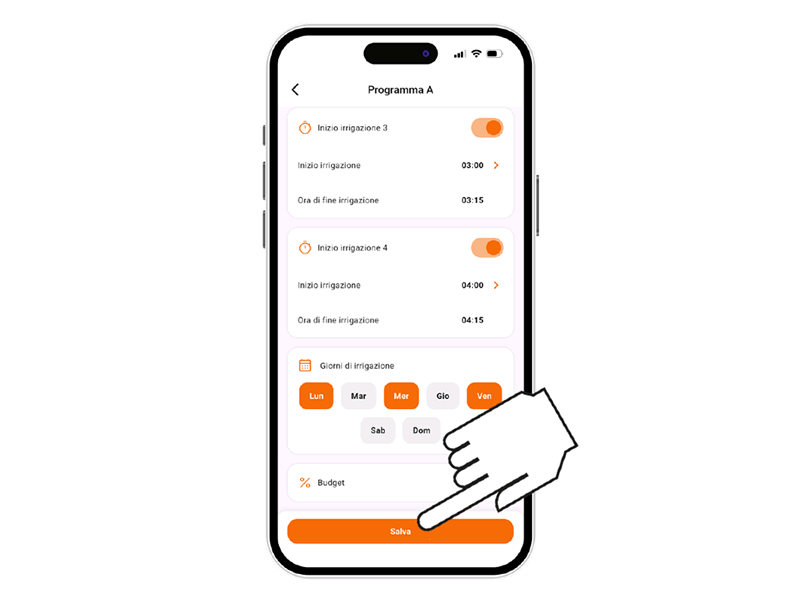

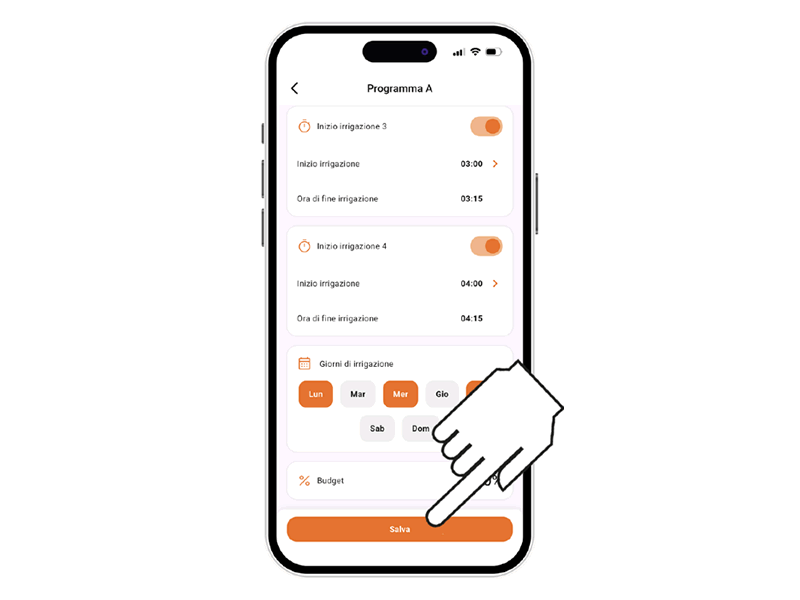

Pour confirmer les réglages saisis, appuyez sur Enregistrer.
Attention : les programmes ne sont pas superposables ; une seule vanne peut être ouverte à la fois.

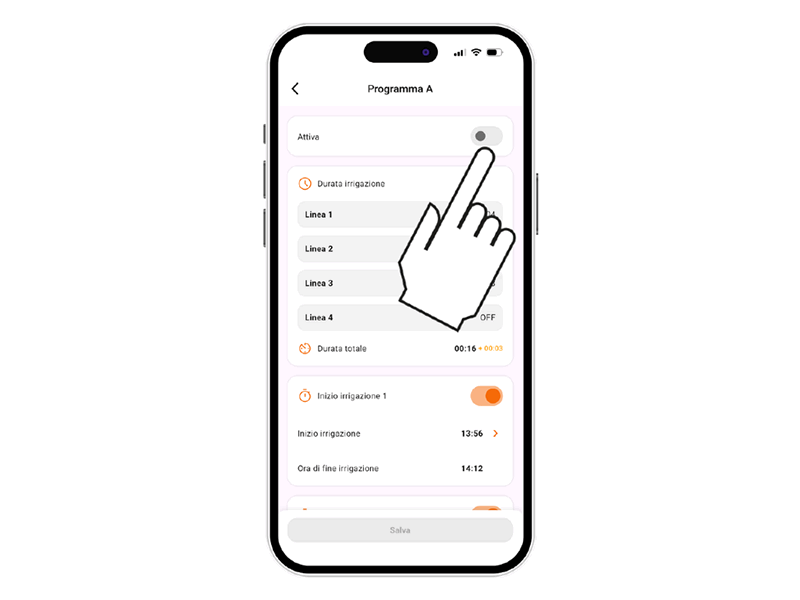

Pour rendre le programme opérationnel immédiatement, assurez-vous que l’interrupteur du programme est sur ACTIF.

Pour que les arrosages programmés aient lieu, vérifiez également que l’interrupteur d’arrosage automatique est sur ACTIF.

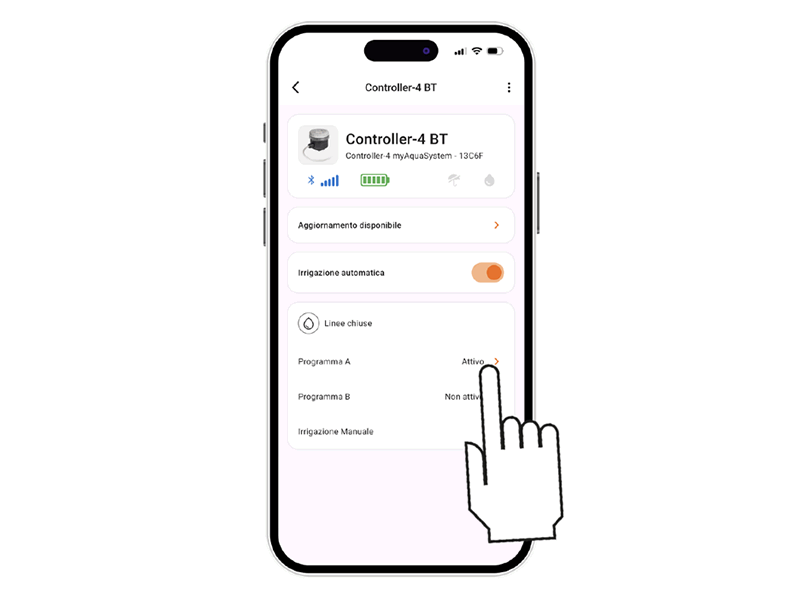

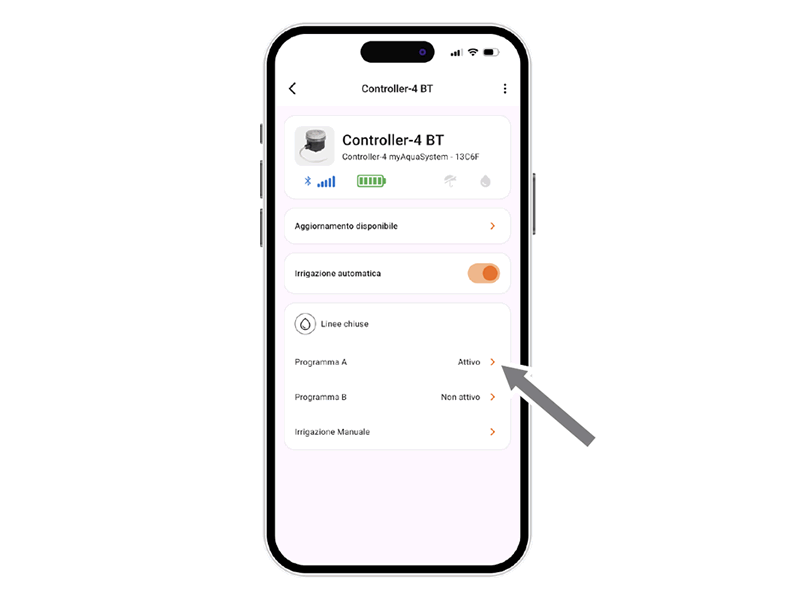

Depuis la fiche du programmateur, sélectionnez le programme que vous souhaitez modifier.

Modifiez les réglages souhaités.

Pour appliquer les modifications, appuyez sur Enregistrer.

Il est possible d’ouvrir et fermer manuellement les lignes d’arrosage pour une durée déterminée.
Appuyer sur la fiche du programmateur.

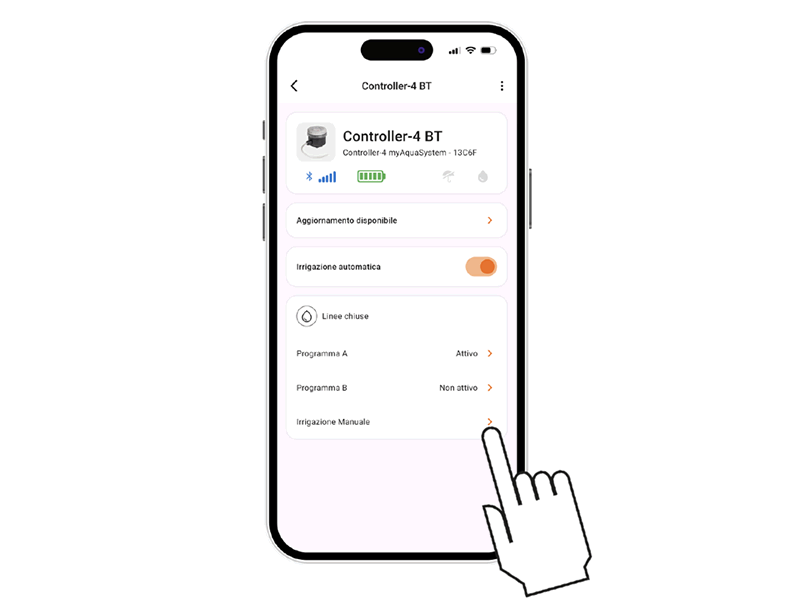

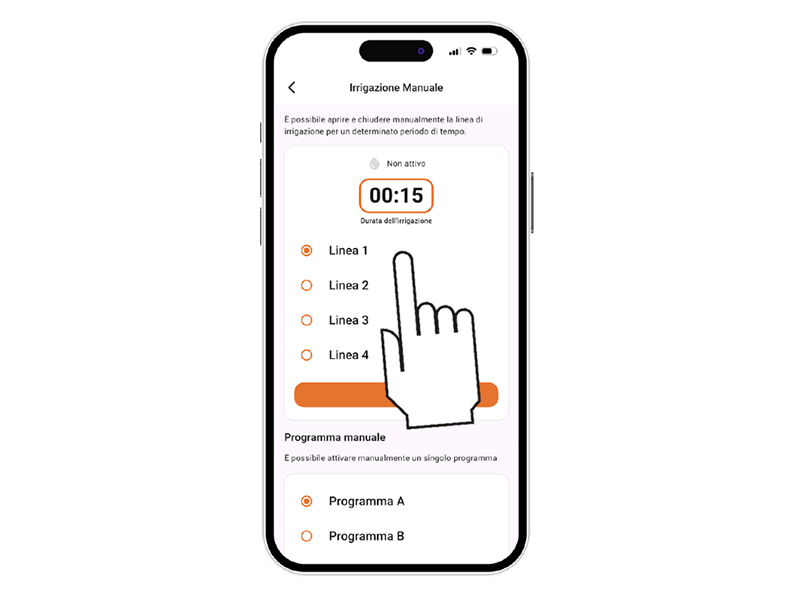

Sélectionner l’option « Arrosage manuel ».

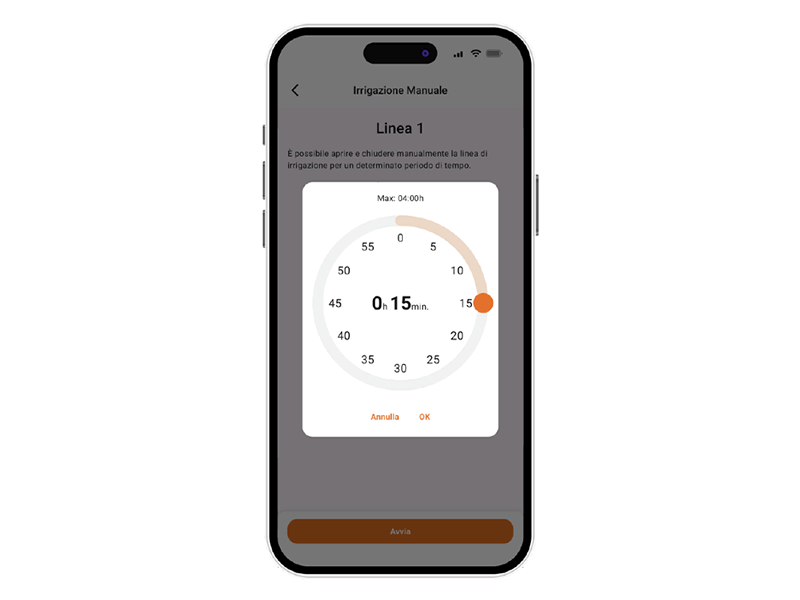

Sélectionner la ligne souhaitée et régler la durée en appuyant sur l’indication heures/minutes.

Tourner les chiffres des minutes jusqu’à atteindre la durée souhaitée et confirmer. L’arrosage est réglable de 1 minute à 4 heures.

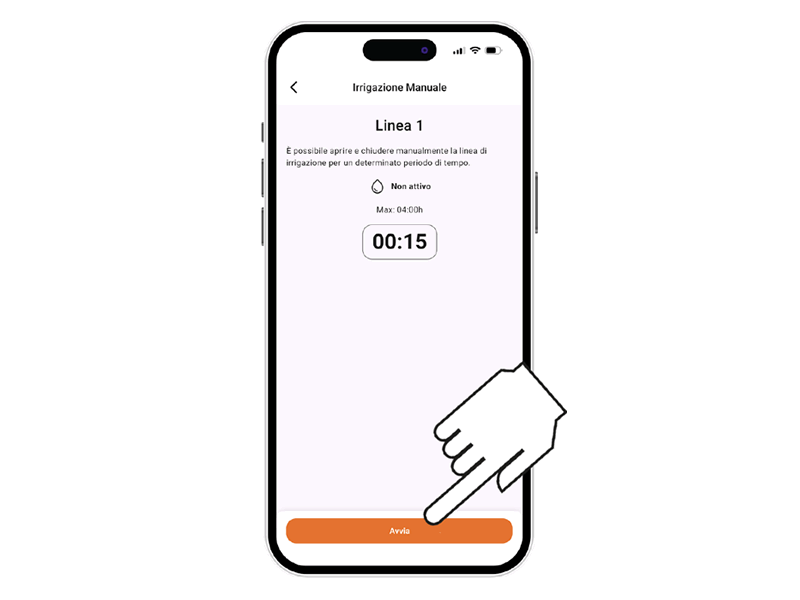

Pour démarrer l’arrosage, appuyez sur DÉMARRER.

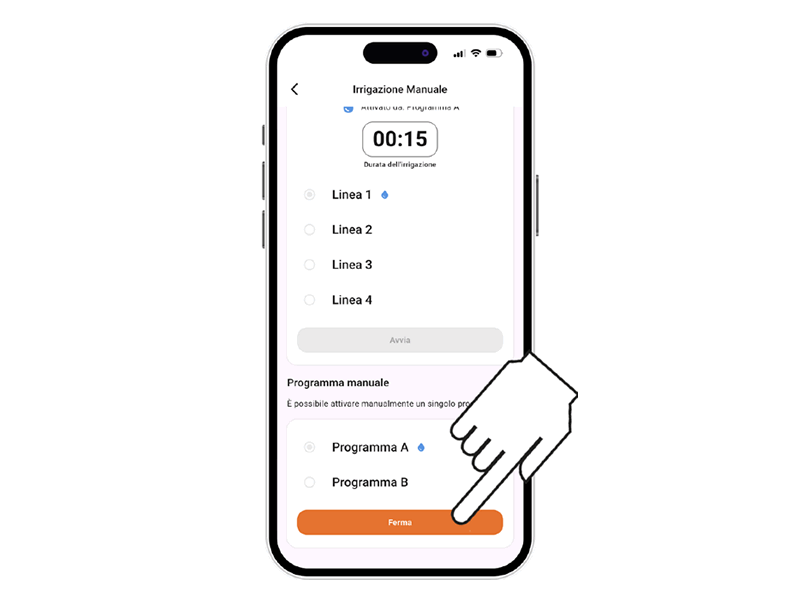

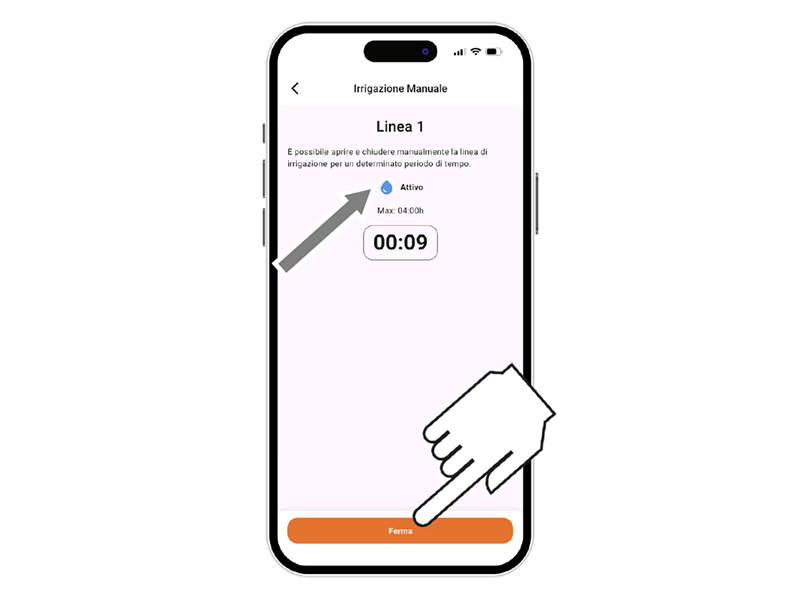

L’arrosage manuel peut être interrompu avant la fin en appuyant sur ARRÊTER.
Si l’arrosage manuel se termine, le programmateur revient en mode automatique. Si un arrosage automatique est prévu pendant l’arrosage manuel, il ne se produira pas.

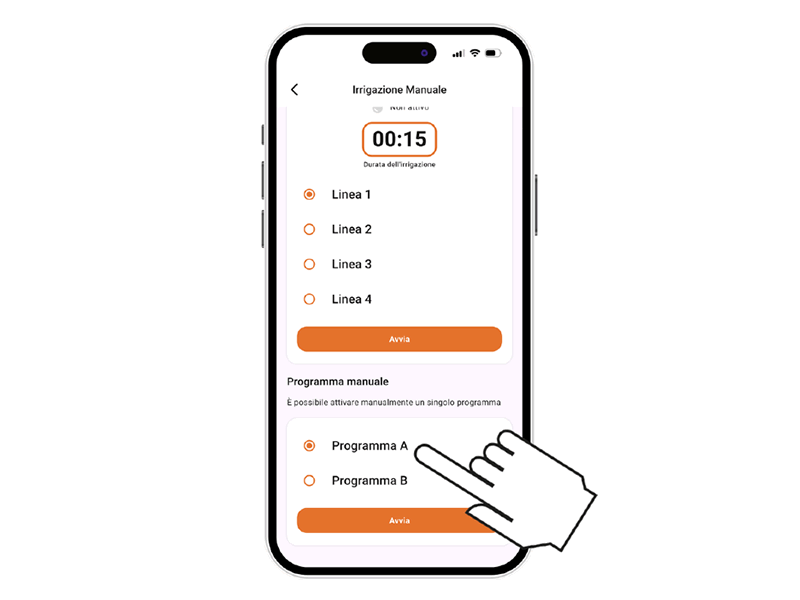

Il est également possible d’activer manuellement un seul programme. Cette fonction lance tout le cycle du programme, ouvrant les vannes en séquence selon les réglages.

L’arrosage manuel peut être interrompu avant la fin du cycle en appuyant sur ARRÊTER.

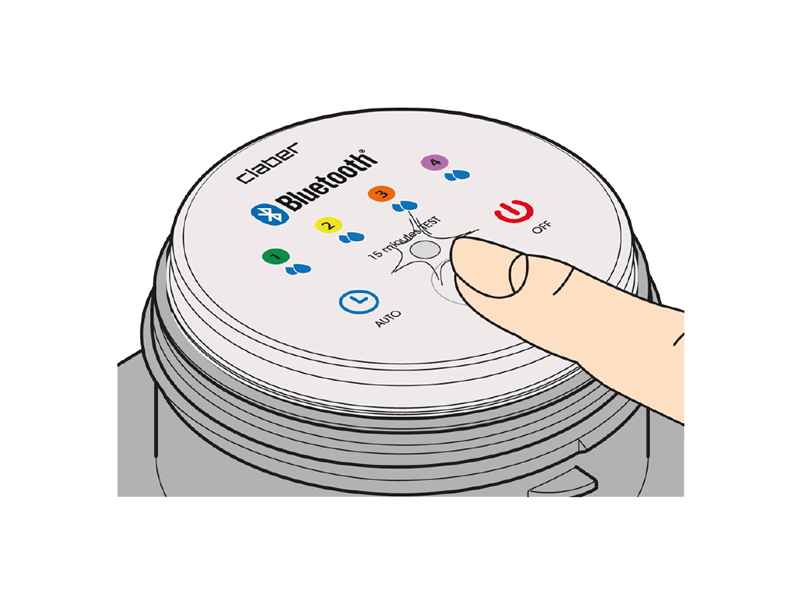

Pour activer l’arrosage manuel depuis le programmateur, appuyez plusieurs fois sur le bouton du Controller4 BT jusqu’à ce que la LED clignote de la couleur de la ligne à ouvrir : ligne 1 VERT, ligne 2 JAUNE, ligne 3 ORANGE, ligne 4 VIOLET.
Un arrosage manuel de 15 minutes démarrera sur la ligne sélectionnée.

Pour l’interrompre avant la fin, appuyez de nouveau sur le bouton du programmateur.
Si l’arrosage manuel se termine, le programmateur revient en mode automatique. Aucun arrosage automatique ne se produira pendant un arrosage manuel.

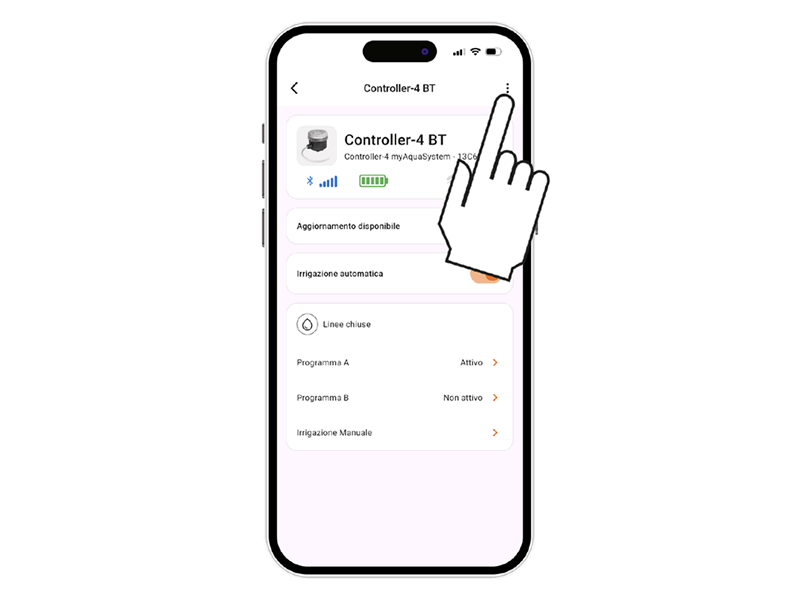

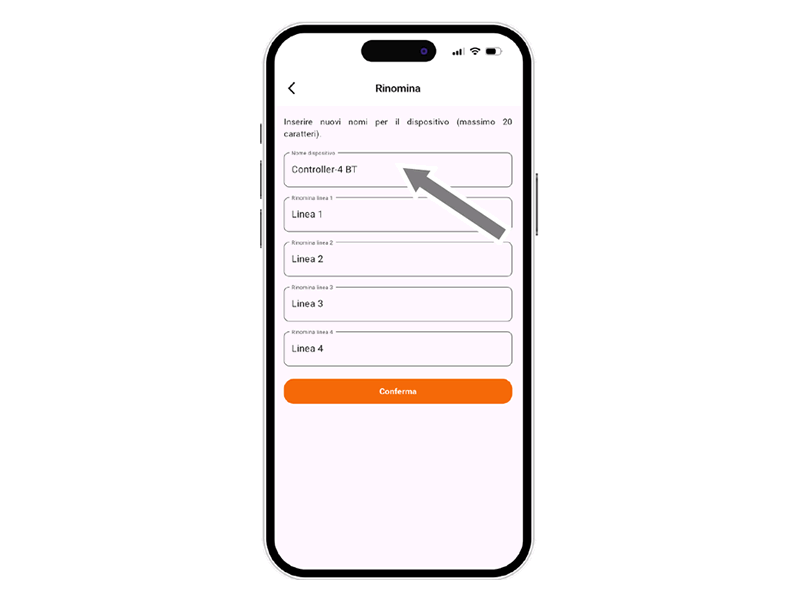

Dans l’application myClaber, il est possible de nommer le programmateur ou ses lignes d’arrosage.

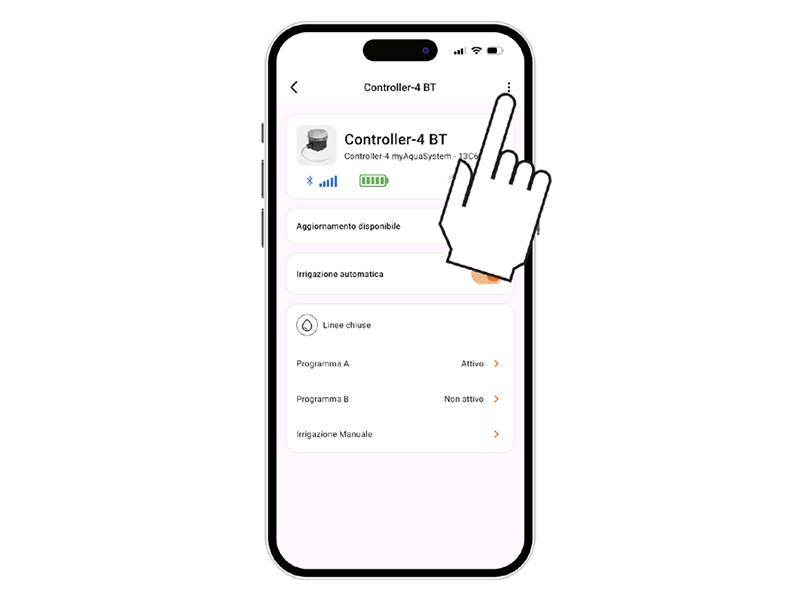

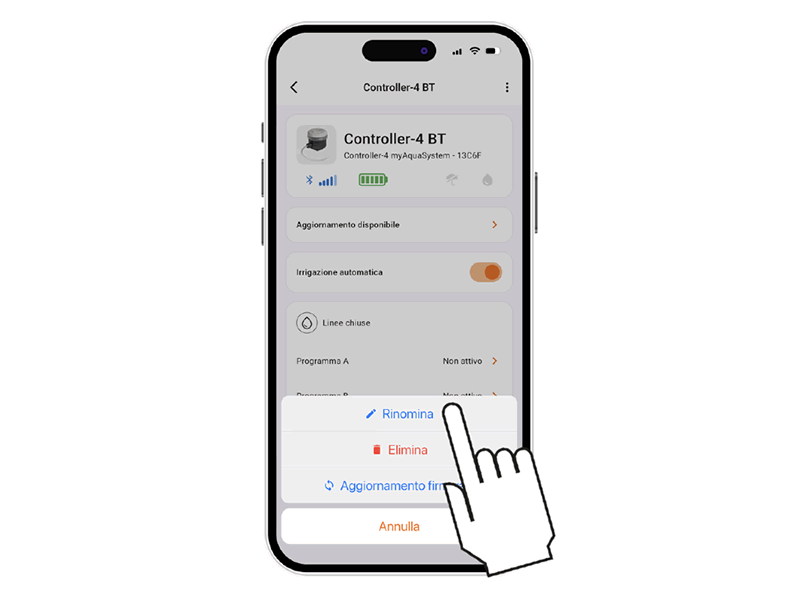

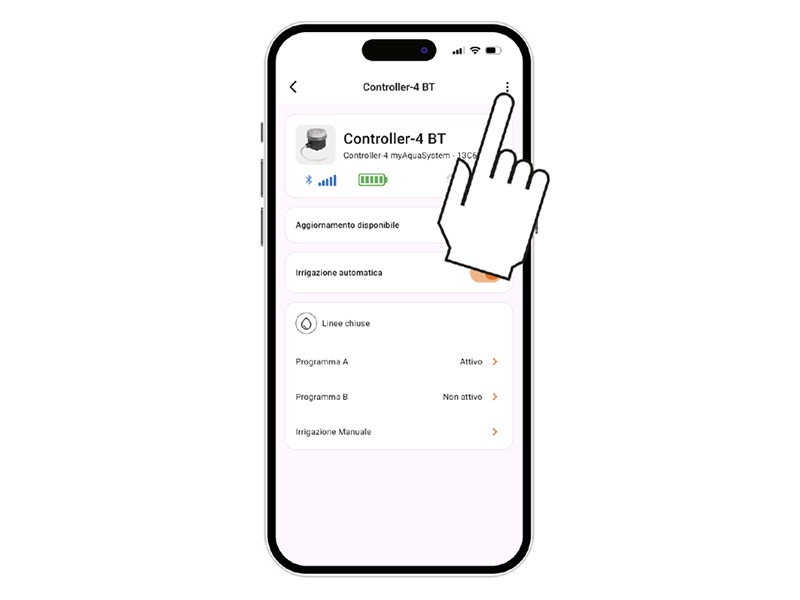

Sélectionner l’action renommer.

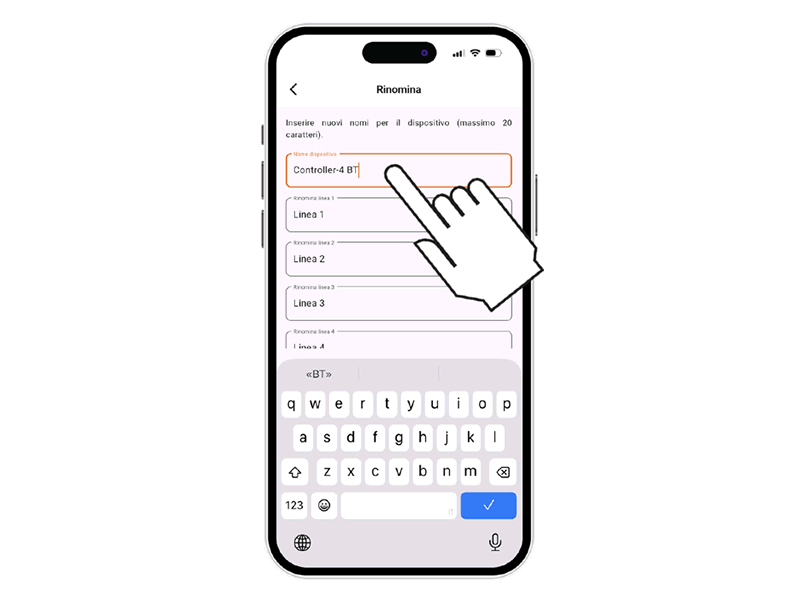

Pour nommer le programmateur ou la ligne d’arrosage, appuyez sur le champ de texte à modifier.

Saisir le texte (20 caractères max.) et confirmer.

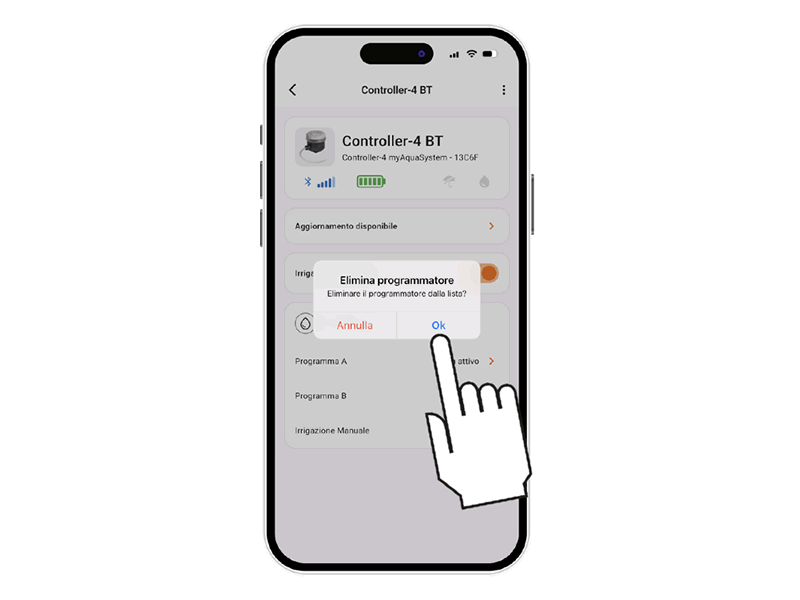

Avec l’application myClaber, il est possible de supprimer un programmateur associé.

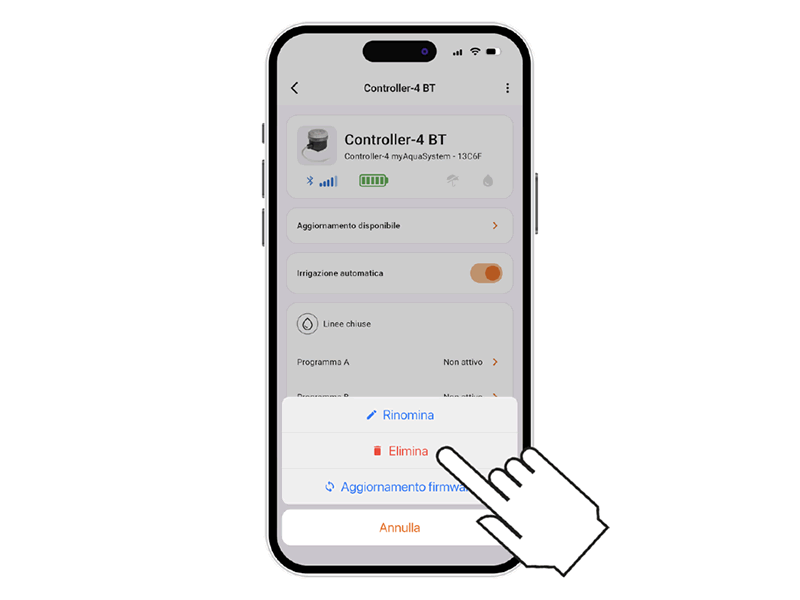

Sélectionnez l’action Supprimer.

Confirmez la suppression.
Le programmateur n’apparaîtra plus dans l’application myClaber. Pour le réassocier, répétez la procédure d’ASSOCIATION.Attention :
un programmateur supprimé de l’application continue d’effectuer les arrosages automatiques programmés, mais n’apparaît plus sur l’écran principal. Pour suspendre seulement l’arrosage programmé, utilisez l’interrupteur d’arrosage automatique.

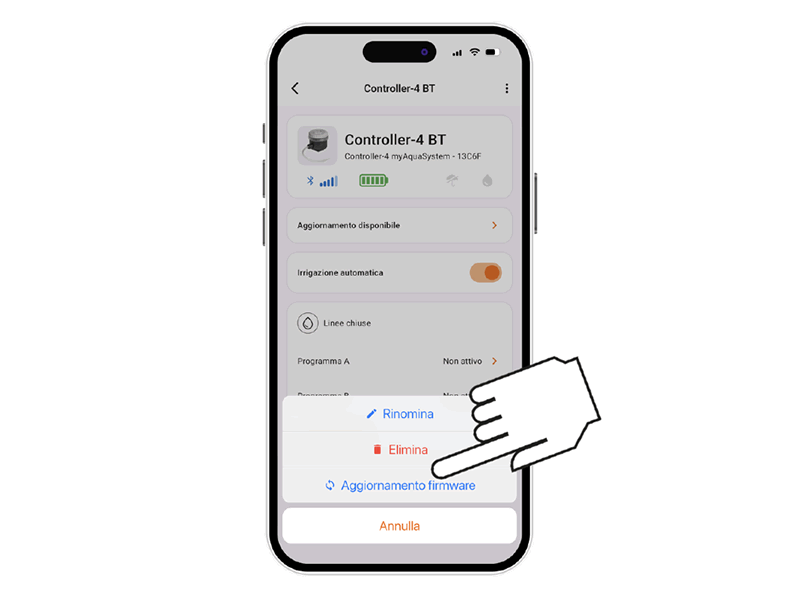

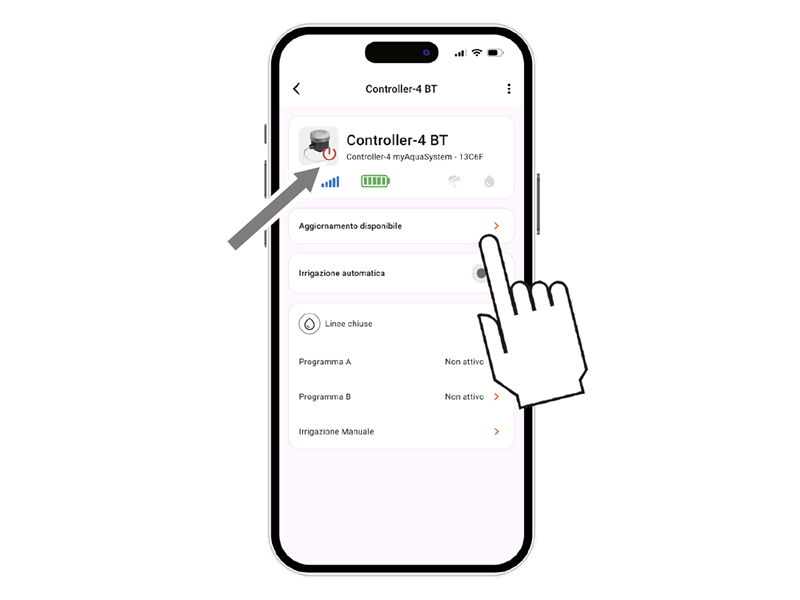

Avec l’application myClaber, il est possible de mettre à jour le logiciel (firmware) du programmateur.

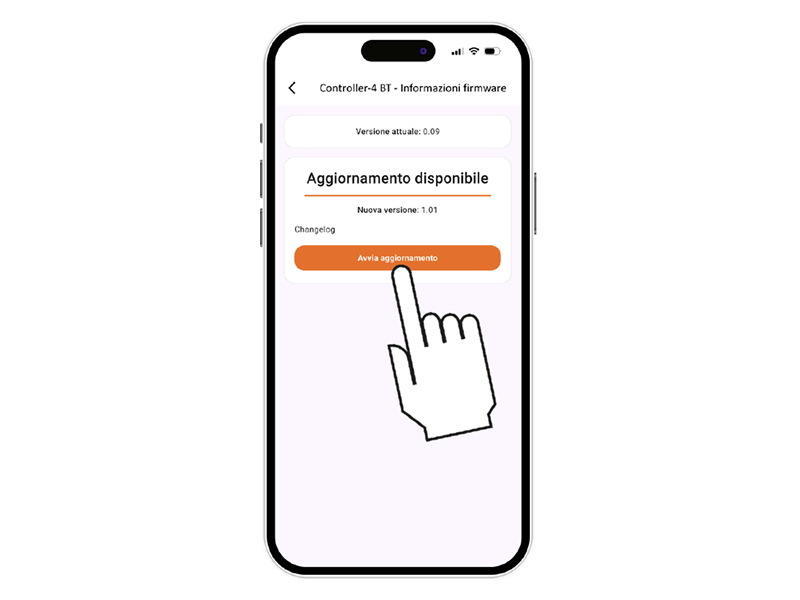

Lorsqu’une mise à jour est disponible, un message MISE À JOUR DISPONIBLE apparaît.

Appuyez sur le bouton pour continuer.

Confirmez le message pour lancer la mise à jour.

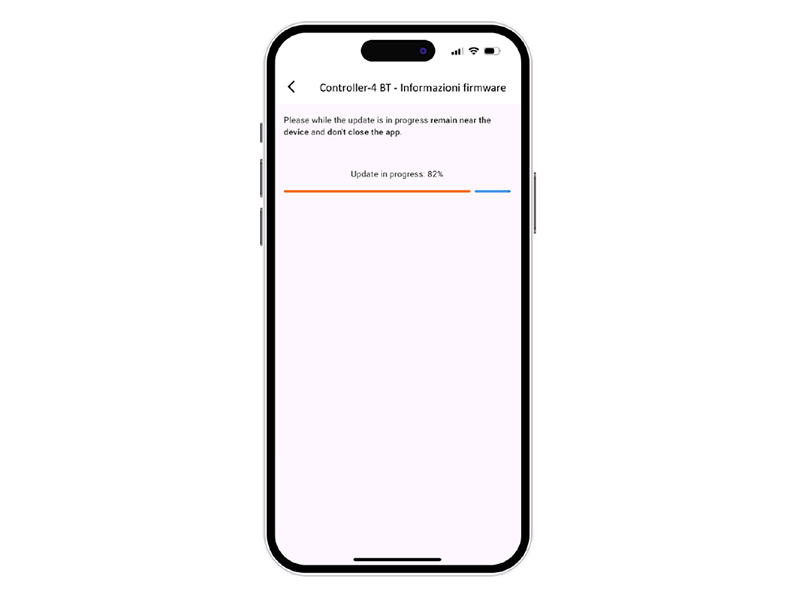

Pendant l’opération, assurez-vous d’être à proximité du programmateur et ne fermez pas l’application avant la fin de la mise à jour.

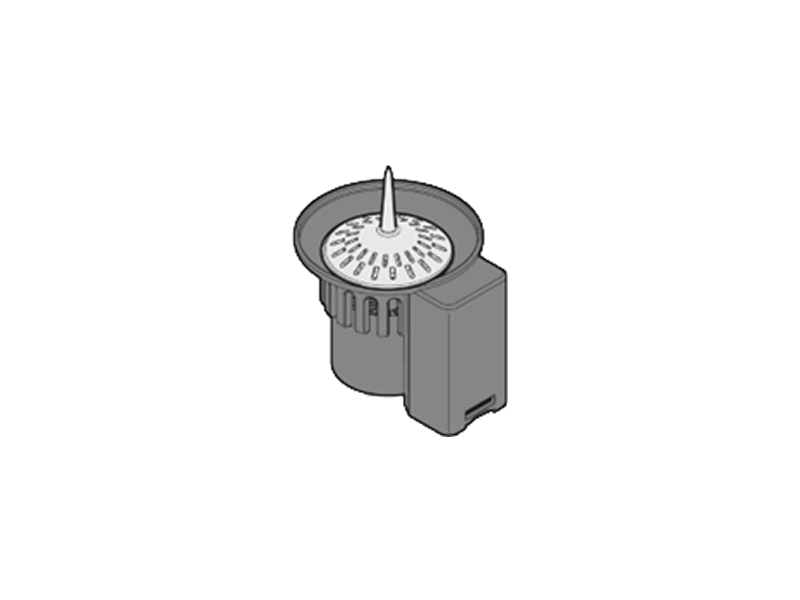

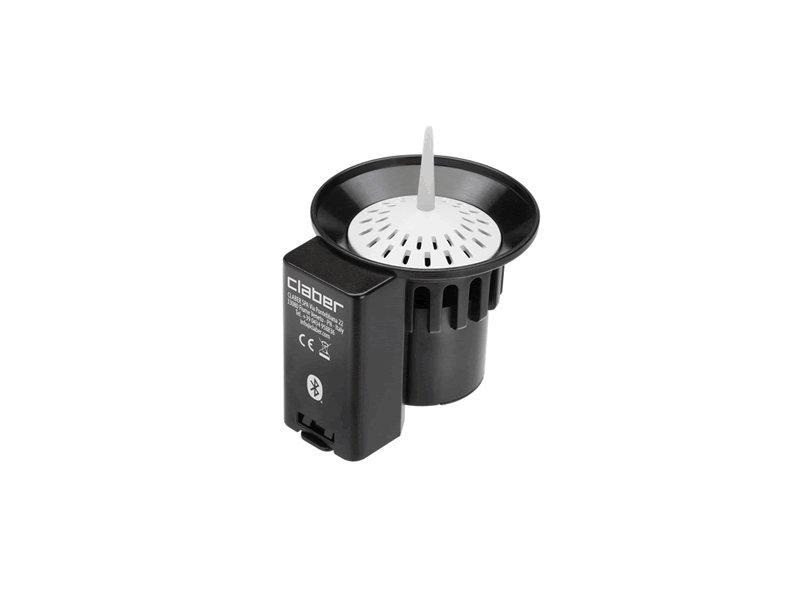

Le programmateur peut être utilisé avec le capteur de pluie Claber Rain Sensor Bluetooth® (code 90844).

Le capteur de pluie communique son état au programmateur : si le réservoir est plein (pluviométrie d’au moins 5 mm), l’arrosage ne démarrera pas et tout arrosage en cours sera interrompu sous 1 minute. L’ouverture manuelle de la vanne, via le bouton ou l’application, reste possible même lorsque le capteur de pluie est actif.

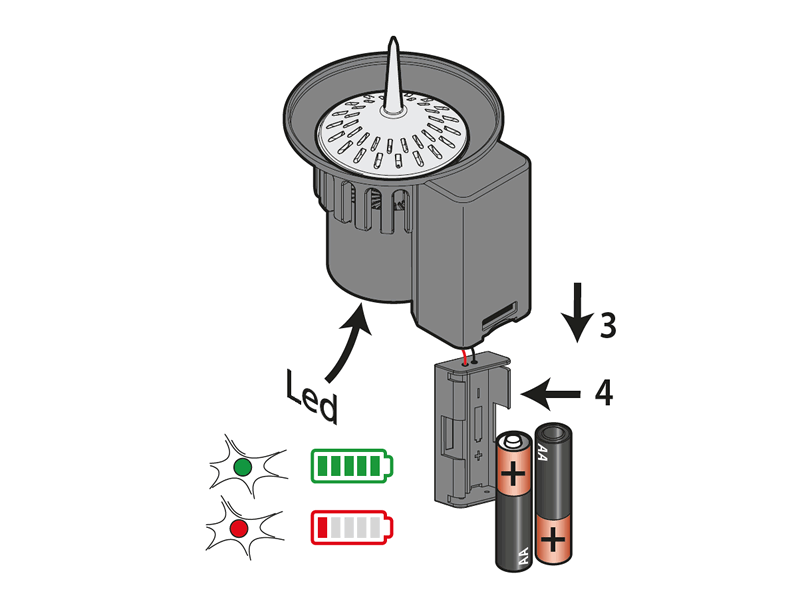

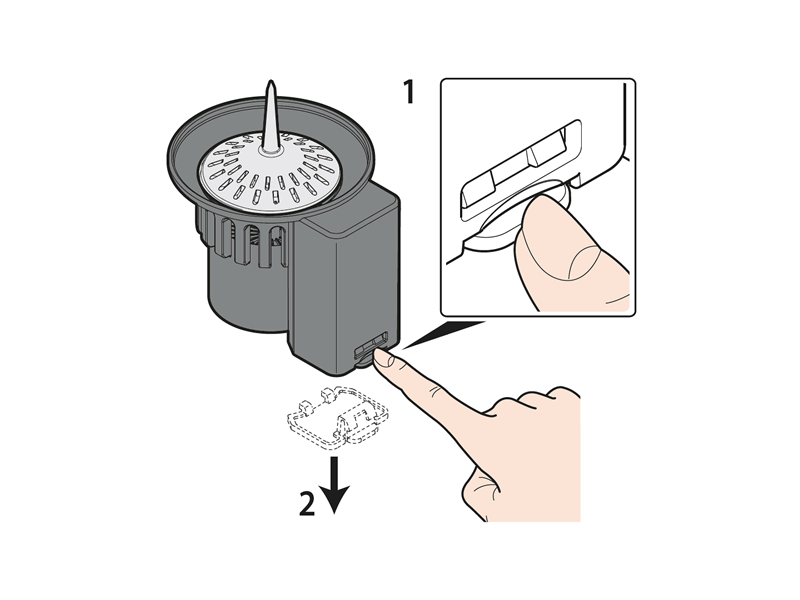

Accédez au compartiment des piles.
Déverrouillez et retirez le couvercle inférieur à l’aide de la languette latérale.

Utilisez exclusivement deux piles alcalines neuves non rechargeables 1,5 V AA (LR6).
Lorsque la LED clignote en rouge, les piles sont presque vides : remplacez-les dès que possible.
Pour l’élimination, utilisez les conteneurs de collecte appropriés.
Il est recommandé de retirer les piles en cas de longue inutilisation du Rain Sensor BT.

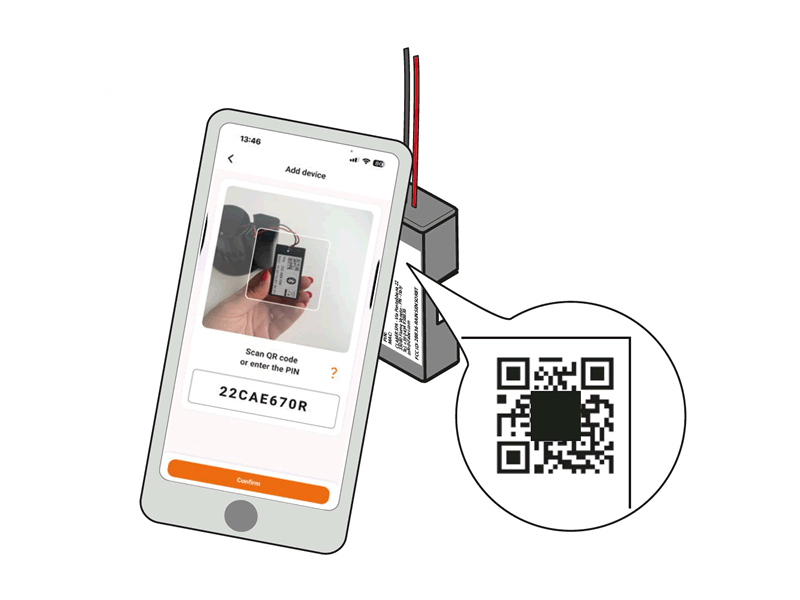

Accédez au compartiment des piles et repérez l’étiquette d’informations au dos.
Saisissez le code numérique (PIN) ou scannez le QR Code figurant sur l’étiquette.

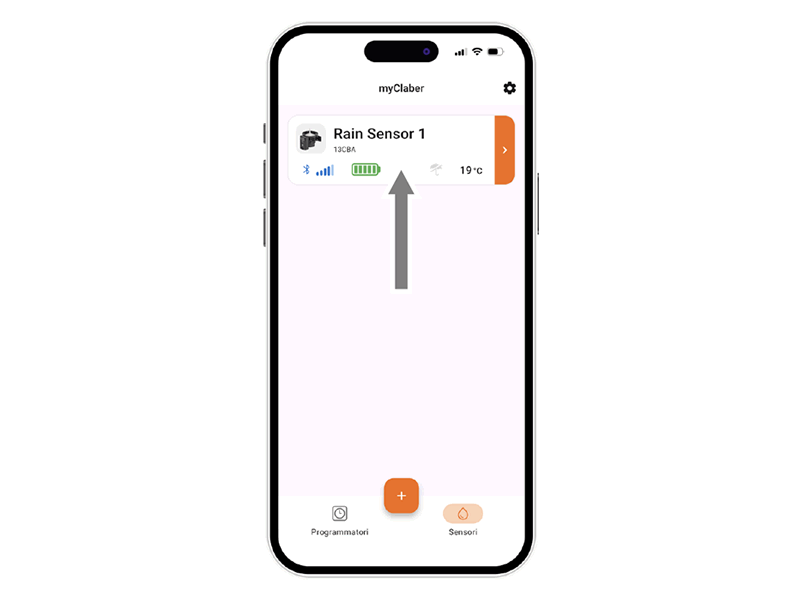

La fiche du Rain Sensor BT apparaîtra sur la page principale de l’application.

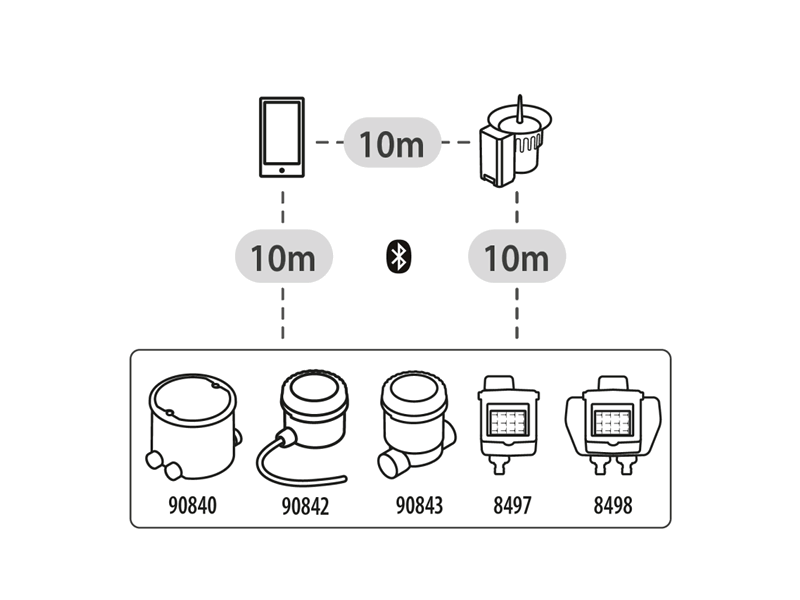

Pour l’installation, assurez-vous que l’emplacement choisi permet au capteur de communiquer avec tous les appareils à contrôler ; chaque Rain Sensor peut communiquer avec jusqu’à 8 programmateurs.
La portée maximale est de 10 m sans obstacles (voir la notice du Rain Sensor).
Si un seul capteur ne couvre pas tous les programmateurs, il est recommandé d’en installer plusieurs.

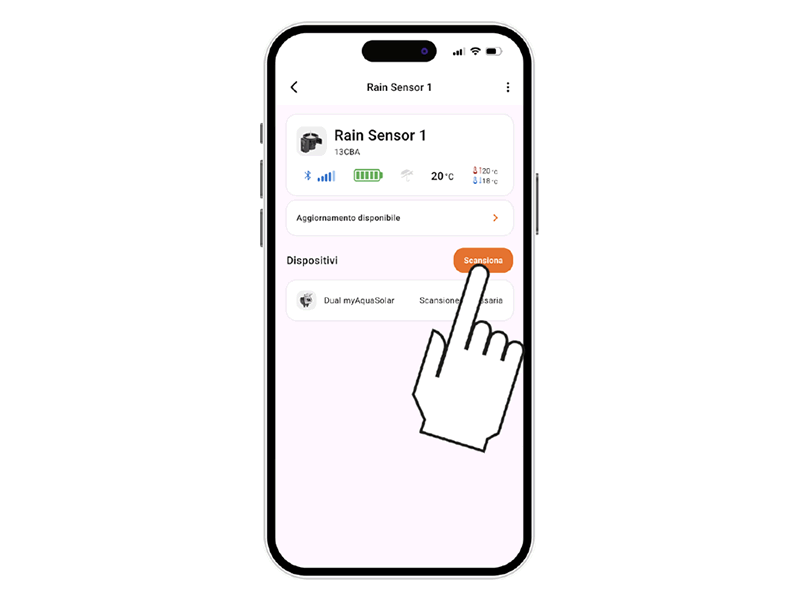

Lancez la recherche pour détecter les programmateurs disponibles à proximité du Rain Sensor.
Vérifiez que la qualité du signal Bluetooth® est suffisante (min. 2 barres).

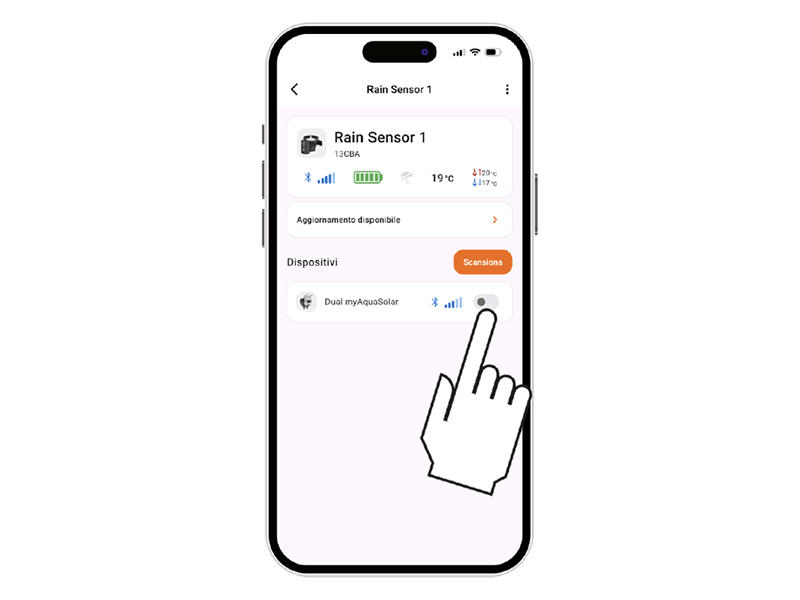

Associez le capteur de pluie à un ou plusieurs programmateurs installés dans l’application.

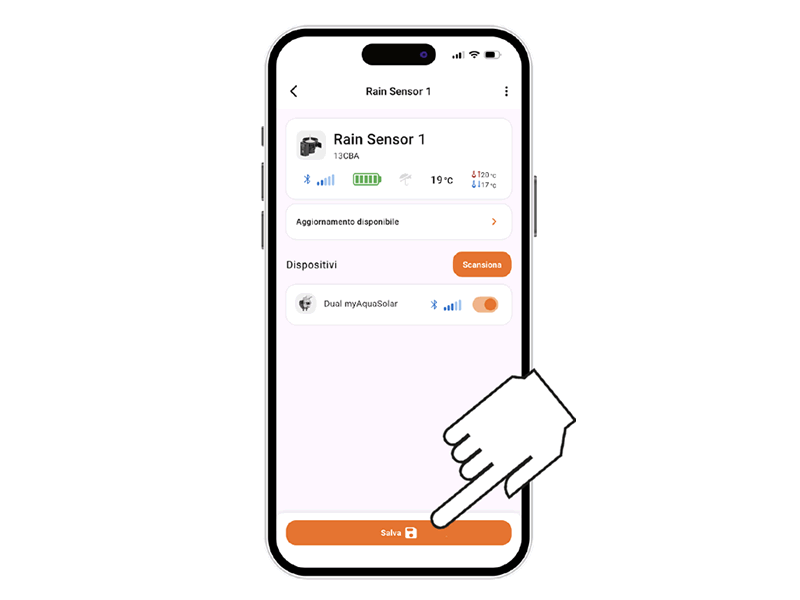

Après avoir associé le programmateur, il est nécessaire d’enregistrer les modifications.

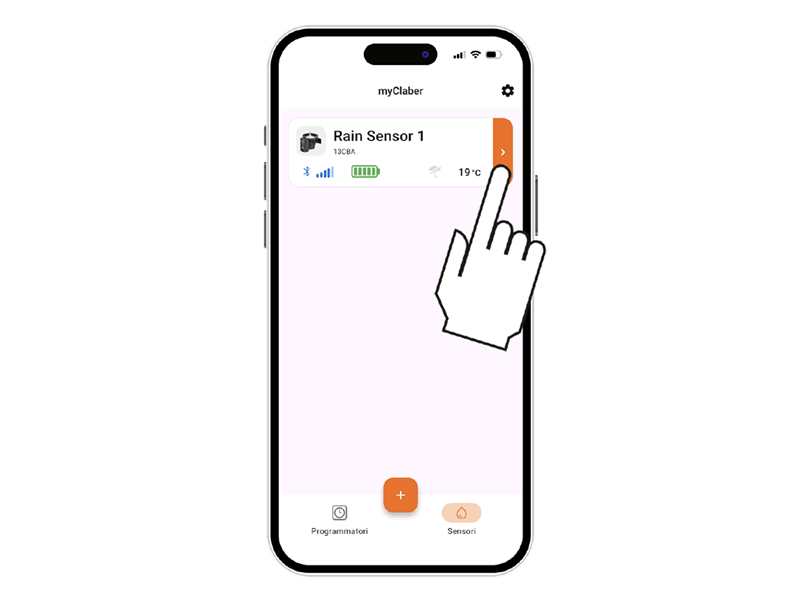

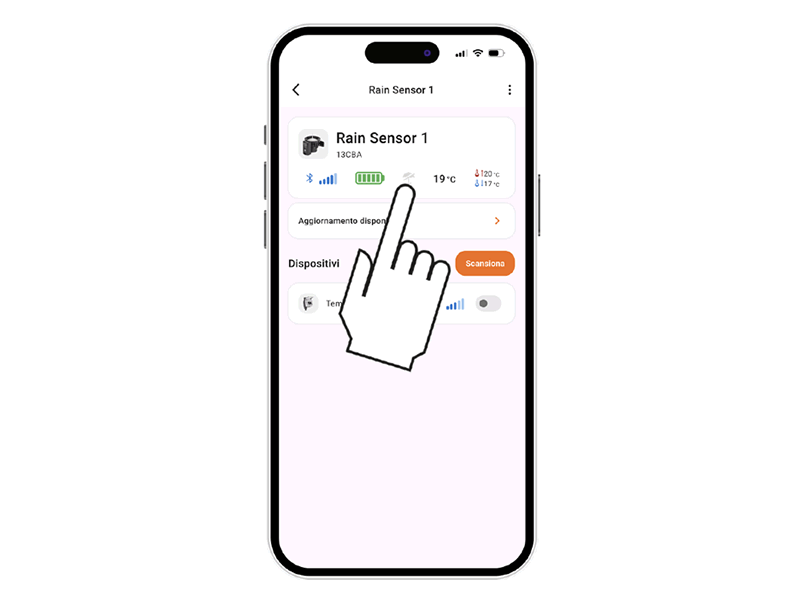

L’état du capteur de pluie peut être consulté en sélectionnant la fiche du programmateur dans l’application.

L’état du capteur peut être visualisé dans la barre supérieure via l’icône parapluie.
Le capteur communique son état au programmateur toutes les minutes.

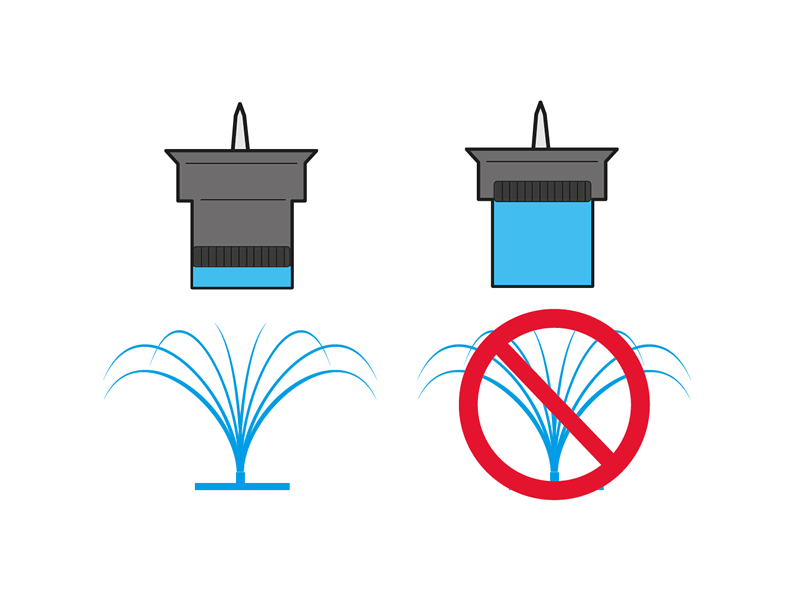

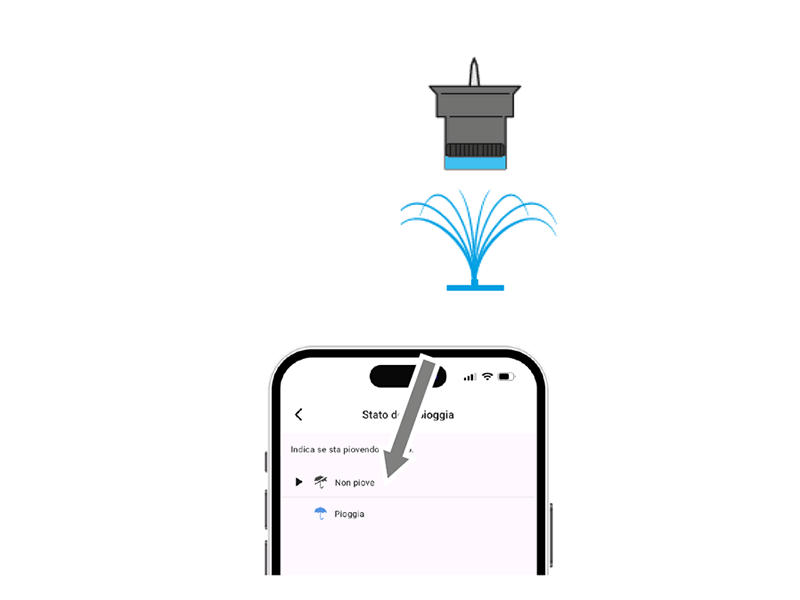

Le symbole de parapluie gris indique que le capteur est vide et que l’arrosage automatique se déroulera comme prévu.

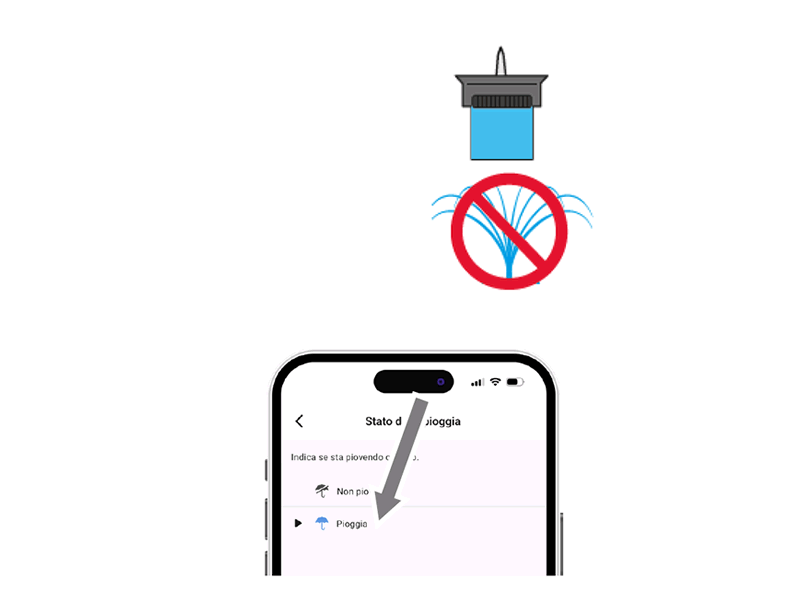

Le symbole de parapluie bleu indique que le capteur est plein (pluviométrie d’au moins 5 mm/m²) et qu’il envoie un signal d’arrêt aux programmateurs associés via l’application myClaber.
Lorsque l’eau s’évapore, le capteur enverra un signal de reprise de l’arrosage.
