Non installare il programmatore all’interno di pozzetti, sotto il livello del terreno o all’interno di edifici. Non usare il programmatore con sostanze chimiche o liquidi diversi dall’acqua. Non impiegare il programmatore con pressioni di esercizio inferiori a 0,5 bar (7,3 psi) o superiori a 10 bar (145 psi).

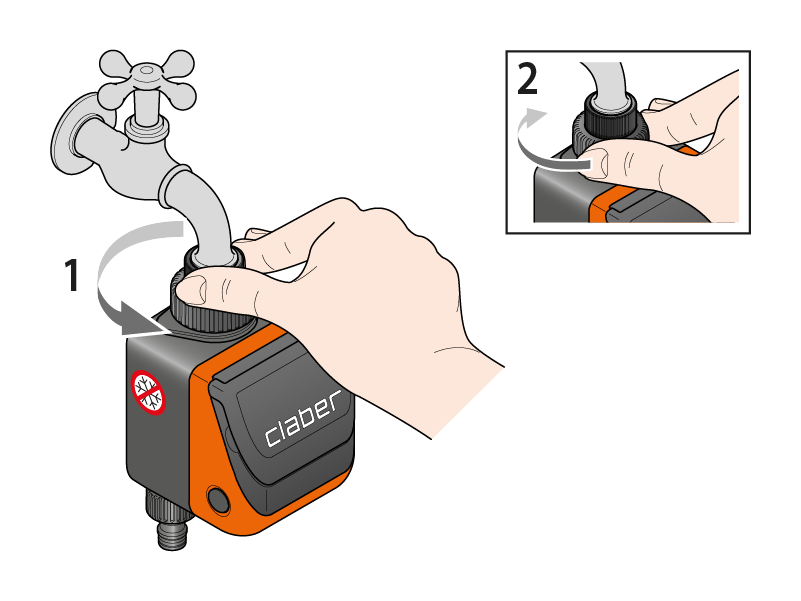

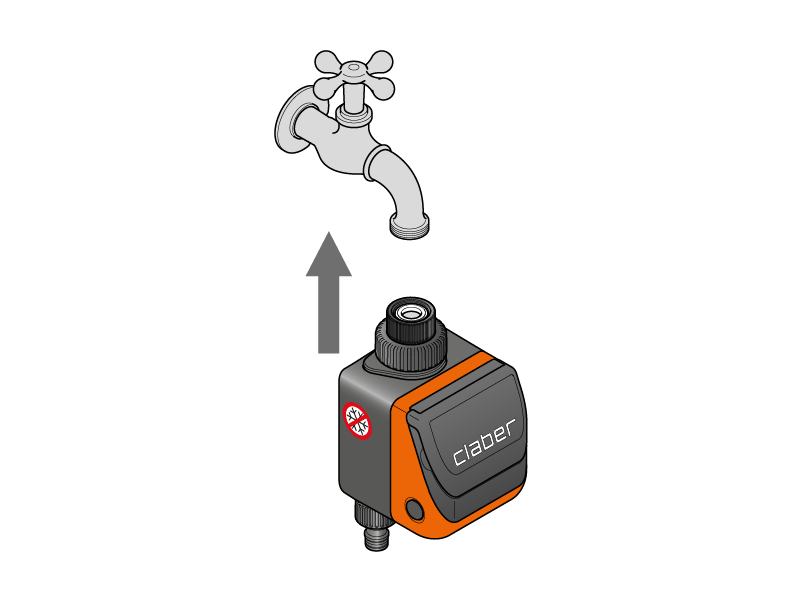

Fissare il programmatore tramite la ghiera di fissaggio.

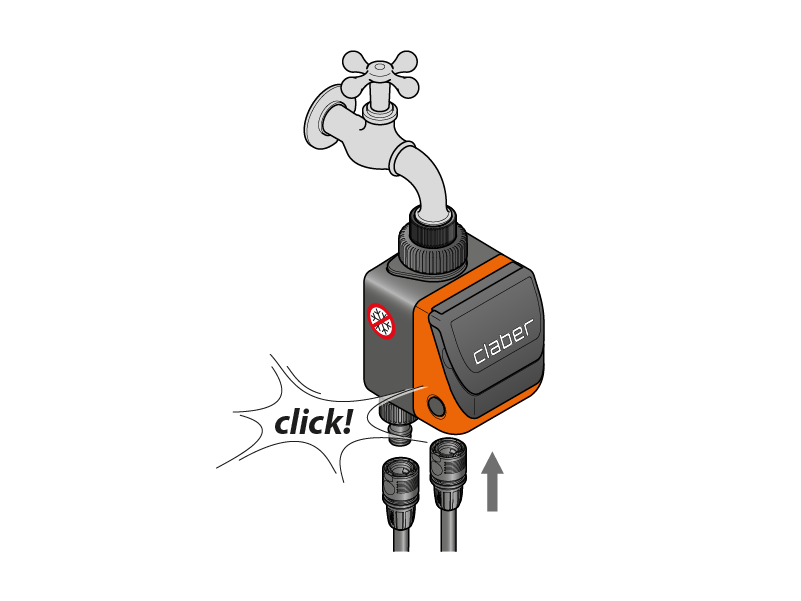

Innestare il tubo sulla linea d’irrigazione.

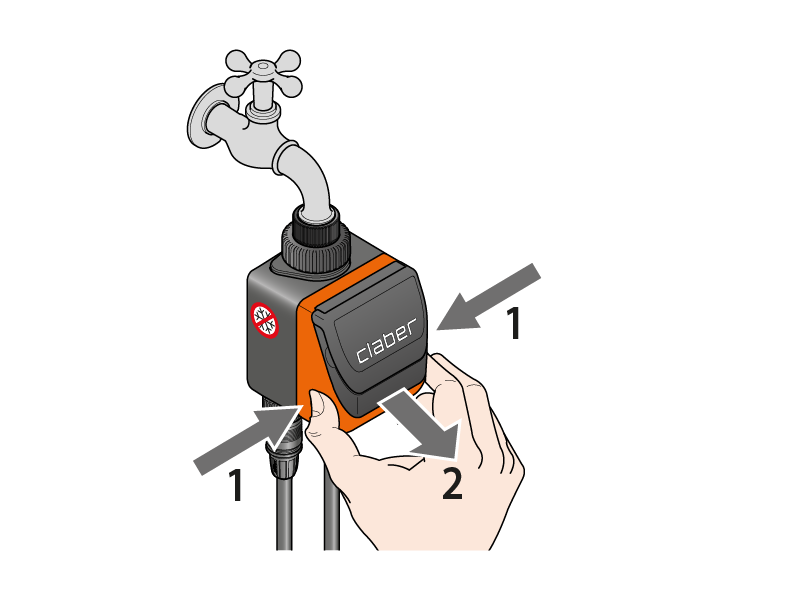

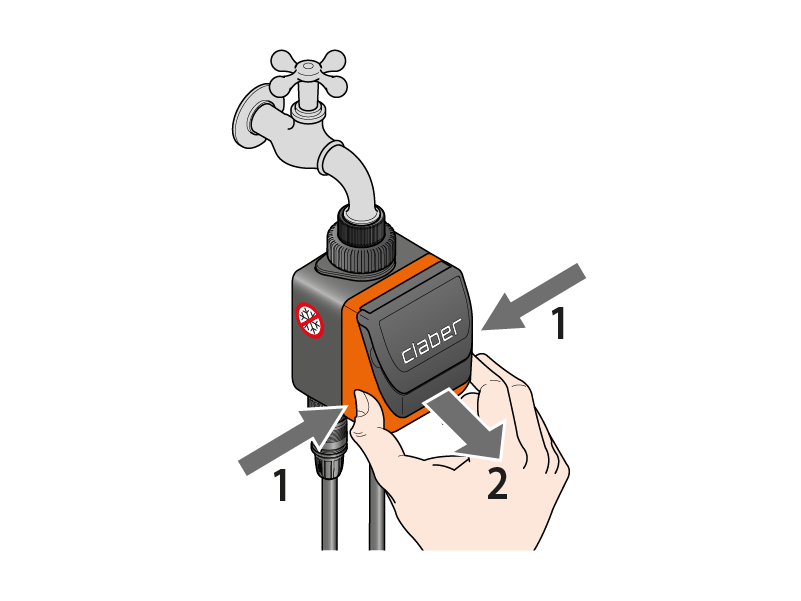

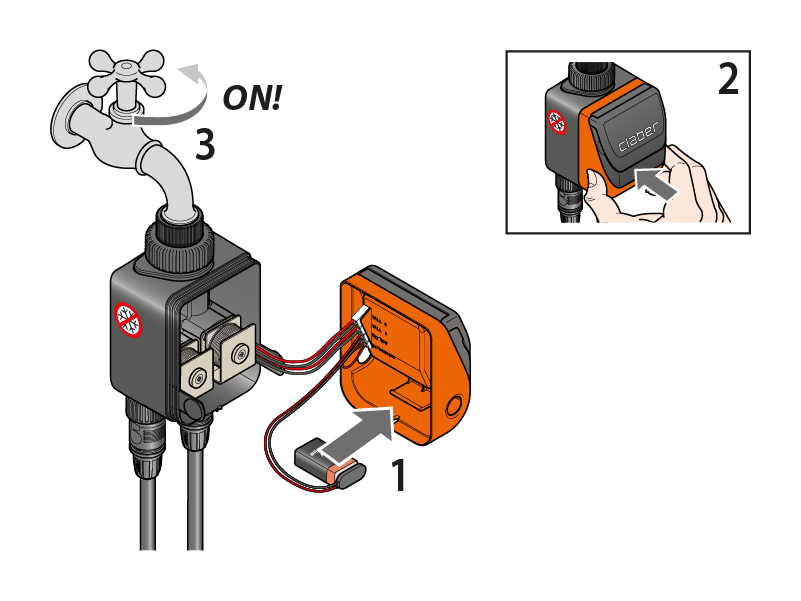

Premere i due pulsanti laterali per aprire il programmatore.

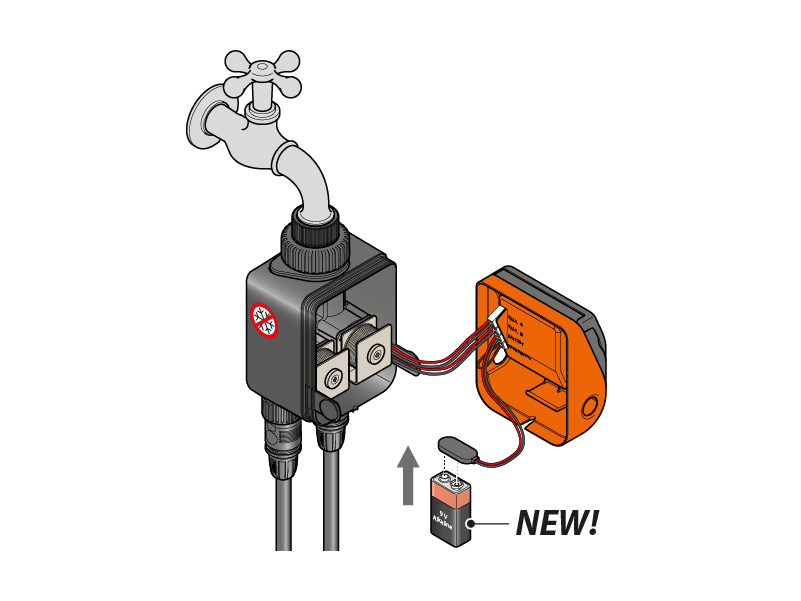

Inserire una batteria alcalina da 9V, nuova e di marca. Il led luminoso si accende di verde durante il funzionamento.

Importante: ricordarsi di aprire il rubinetto dell’acqua.

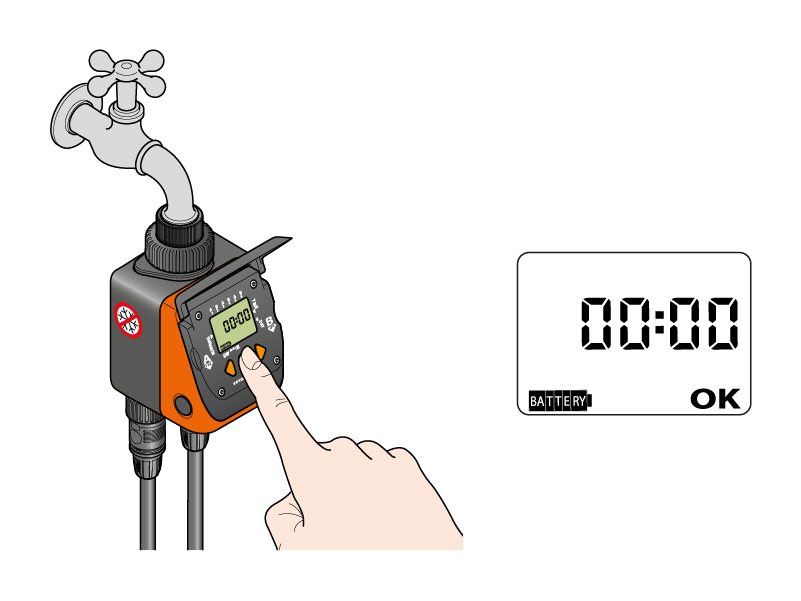

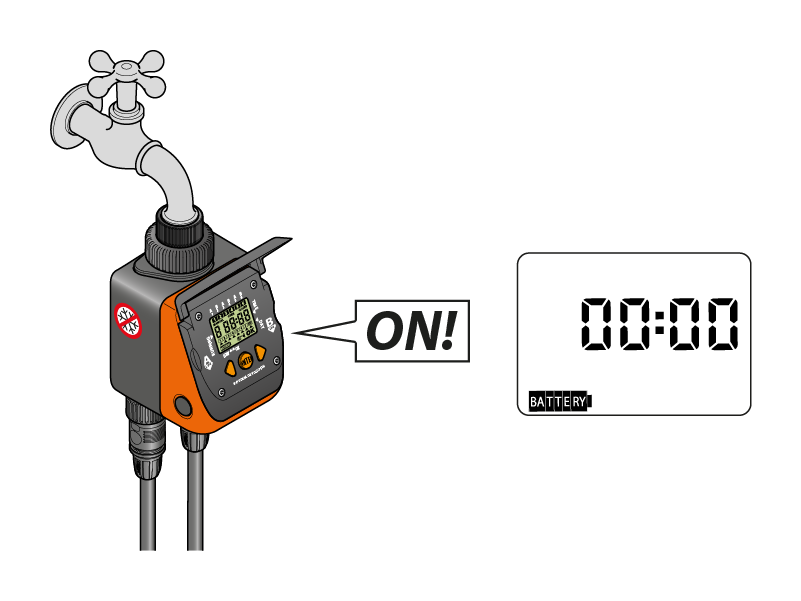

Appena collegata la batteria, il display si accende, la valvola fa un ciclo di prova e il programmatore si imposta sull’orario 00:00.

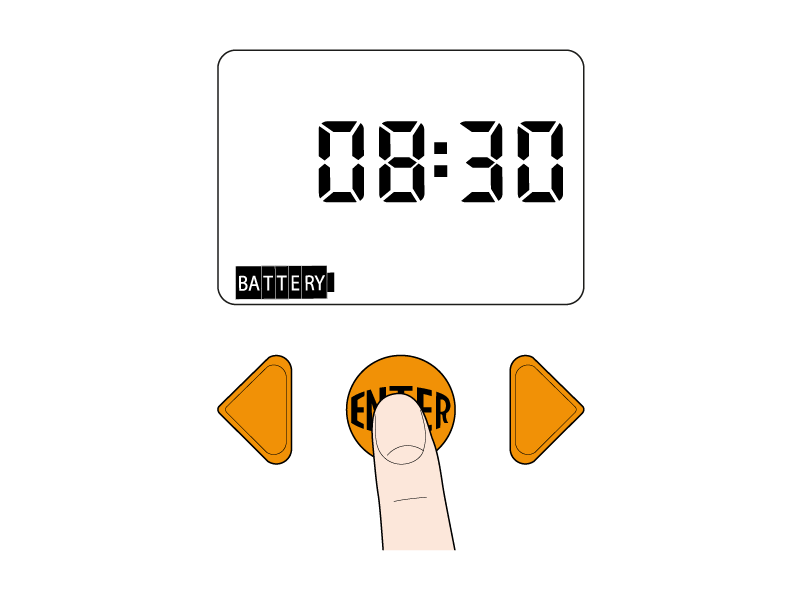

Premendo il pulsante centrale ENTER apparirà la scritta OK ad indicare che si può procedere con l’inserimento dell’ora.

Premere una delle frecce per impostare l’ora corrente. Tenendo premuta la freccia la programmazione avanza più velocemente.

Inserita l’ora, premere ENTER per confermare.

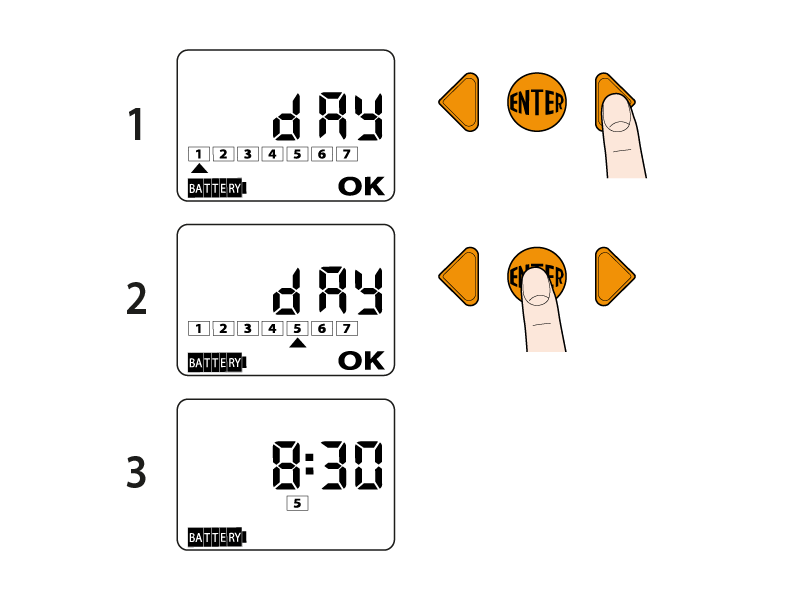

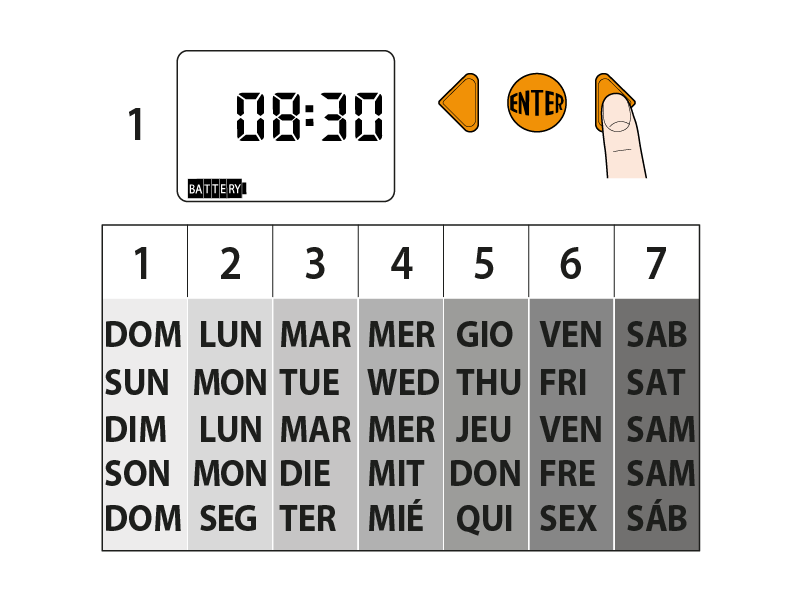

Premere la freccia destra. Premere le frecce per posizionare il cursore sotto al giorno corrente, tenendo presente i valori riportati nella tabella.

Nell’esempio il cursore viene posizionato sotto il numero 5, quindi il giorno è giovedì. Premere ENTER per confermare il parametro. Scompare la scritta OK e compaiono a display ora e giorno corrente.

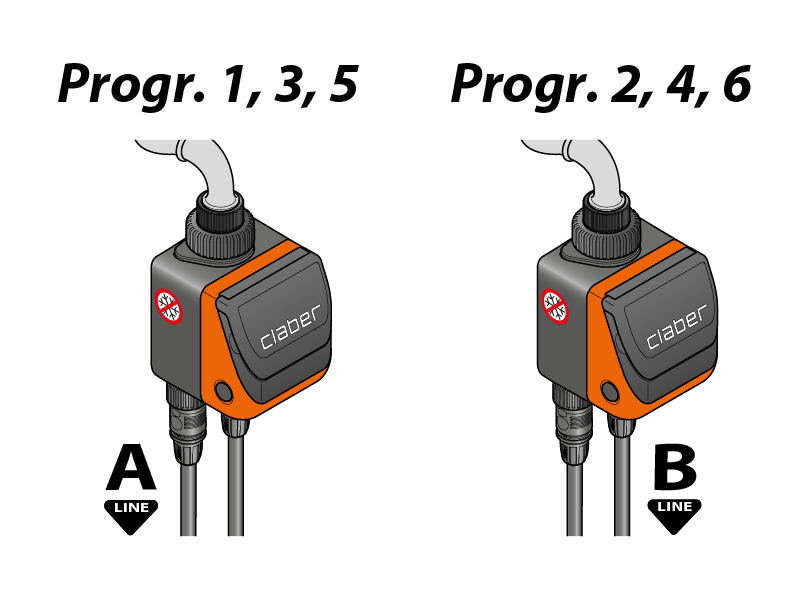

Il programmatore consente l’irrigazione su due linee A e B. Su ciascuna linea si possono impostare fino a 3 programmi: linea A, programmi 1-3-5; linea B, programmi 2-4-6, per un totale di 6 programmi d’irrigazione giornalieri.
Attenzione: tutti i programmi si impostano allo stesso modo. I programmi vanno inseriti in successione temporale, entro le 24 ore solari. In automatico il programmatore avanza, sia in OPEN che in CLOSED, di 1 minuto rispetto all’ultimo orario impostato.

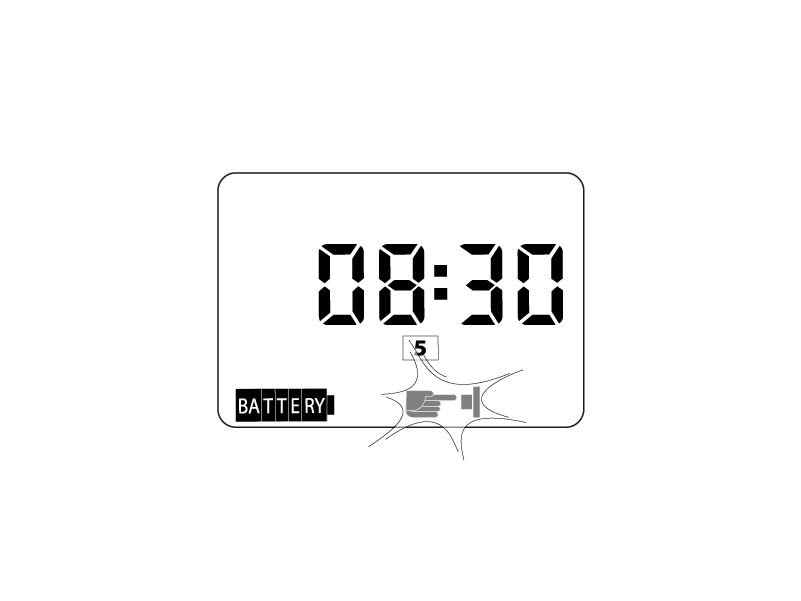

Attenzione: se appare il simbolo lampeggiante, il programmatore sta attendendo un comando: premere un tasto.

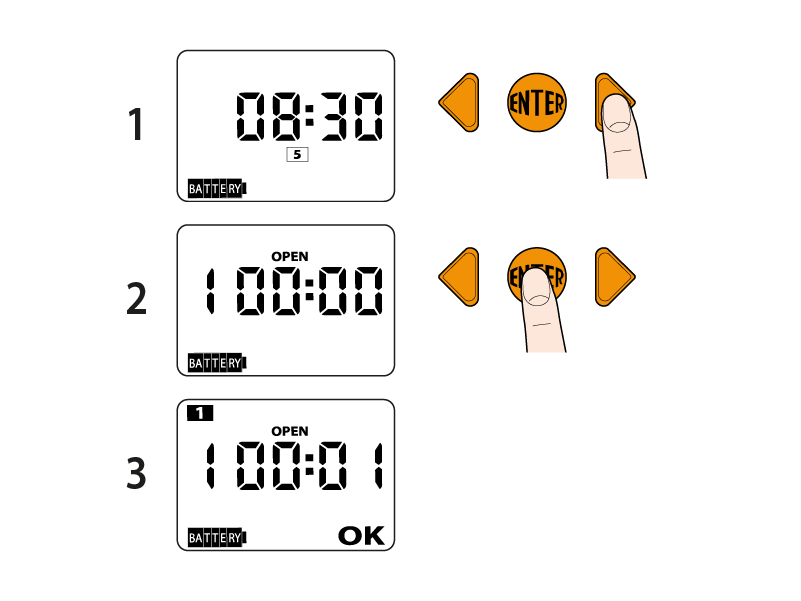

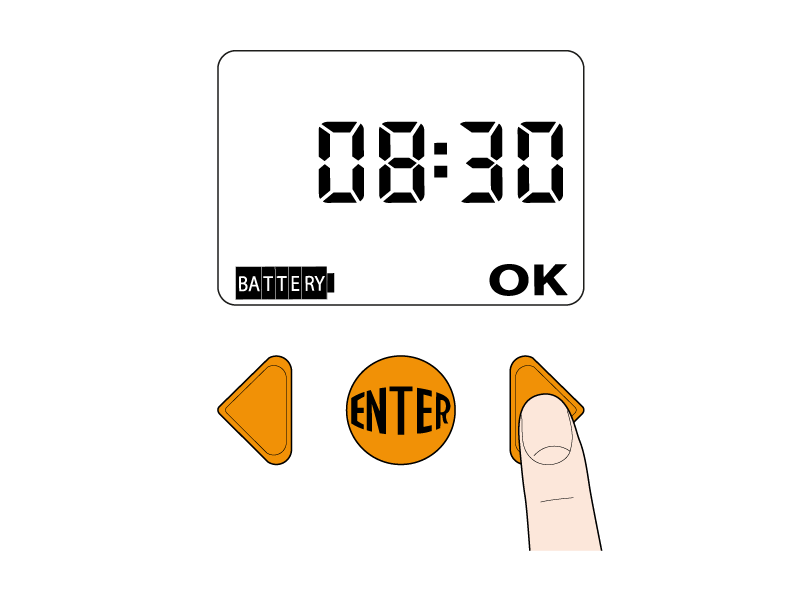

Dopo aver impostato l’ora e il giorno corrente (es 8:30 - giovedì n. 5) premere la freccia destra per entrare nella pagina del programma 1 della linea A. Appare l’orario 00:00 preceduto da 1 (programma 1). Premere il tasto centrale ENTER.

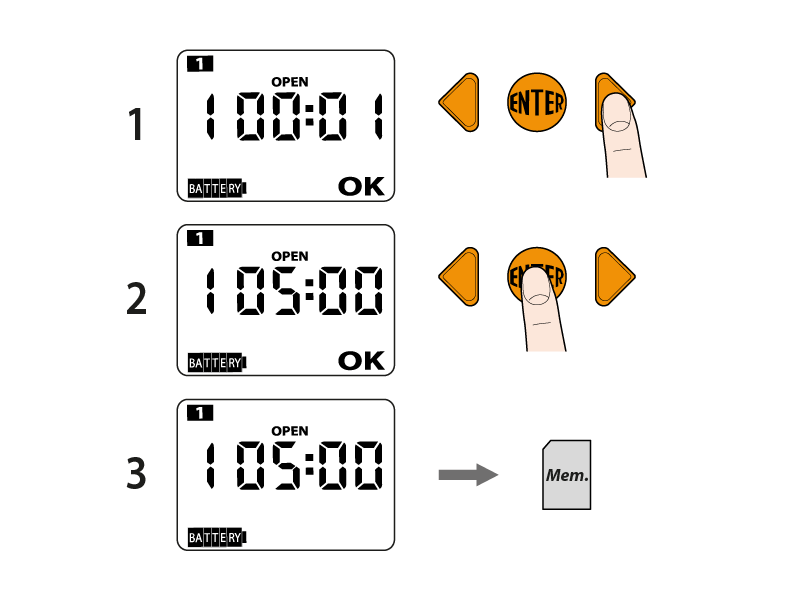

Sul display compare OK ad indicare che si può impostare l’orario di apertura utilizzando le frecce (es h 05:00); sul display, in alto, si visualizza 1 (programma 1). Confermare l’orario premendo ENTER.

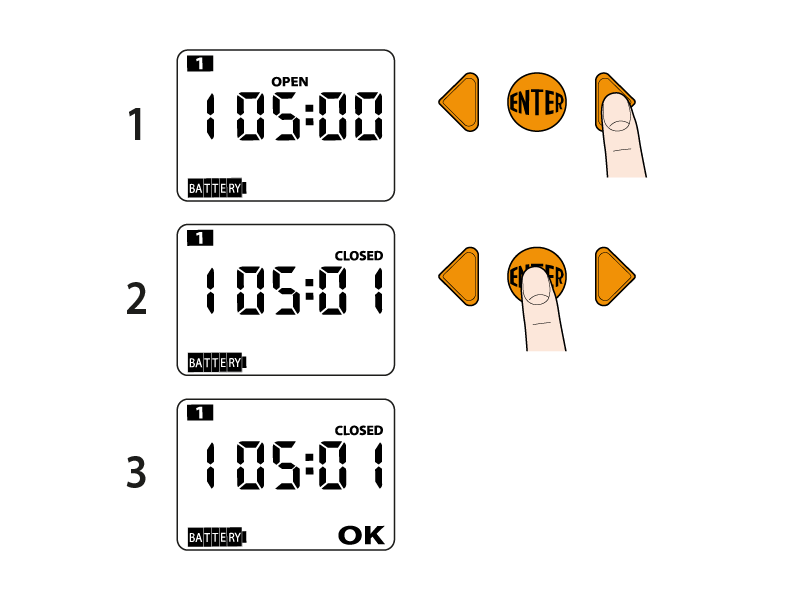

Premere la freccia destra per passare alla pagina CLOSED (chiusura). Il programmatore automaticamente propone l’orario di chiusura ad 1 minuto successivo rispetto all’orario di apertura precedentemente impostato (es apertura 05:00 - orario chiusura proposto 05:01), l’orario è preceduto da 1 (programma 1). Premere ENTER.

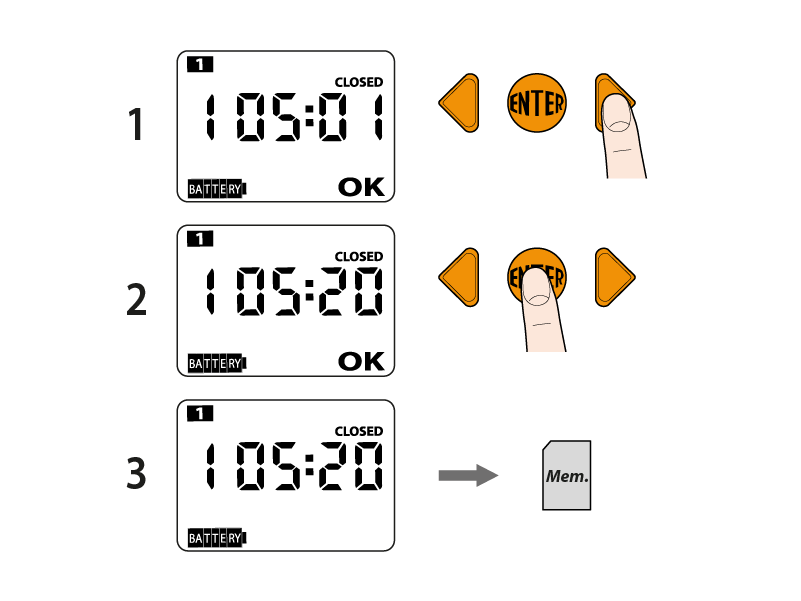

Sul display appare OK ad indicare che si può impostare l’orario di chiusura utilizzando le frecce (es 05:20). Confermare l’orario premendo ENTER.

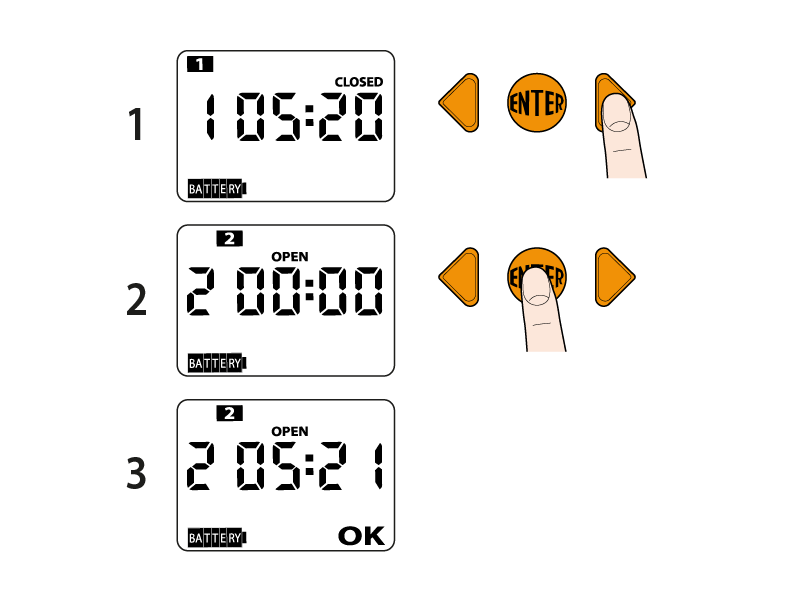

Premendo la freccia destra si entra nella pagina della prima programmazione (programma 2) della linea B. Il display visualizza l’orario 00:00 OPEN preceduto da 2 (programma 2). Premere ENTER.

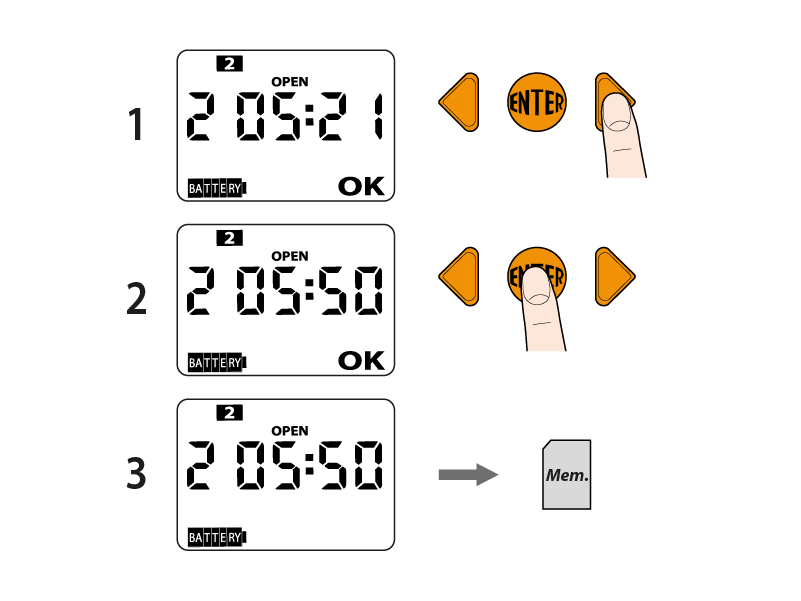

Il display visualizza il simbolo OK ad indicare che si può impostare l’orario di apertura. Il programmatore automaticamente propone l’orario di apertura ad 1 minuto successivo rispetto all’orario di chiusura precedentemente impostato (del programma 1 - h 05:21). Con le frecce scegliere l’orario di apertura desiderato (es 05:50). Sul display, in alto, si visualizza 2 (programma 2). Confermare l’orario premendo ENTER.

Procedere per la chiusura del programma 2 con la stessa modalità del programma 1.
Per l’impostazione delle aperture/chiusure dei restanti programmi (3-5 A; 4-6 B) ripetere i passaggi precedentemente elencati.

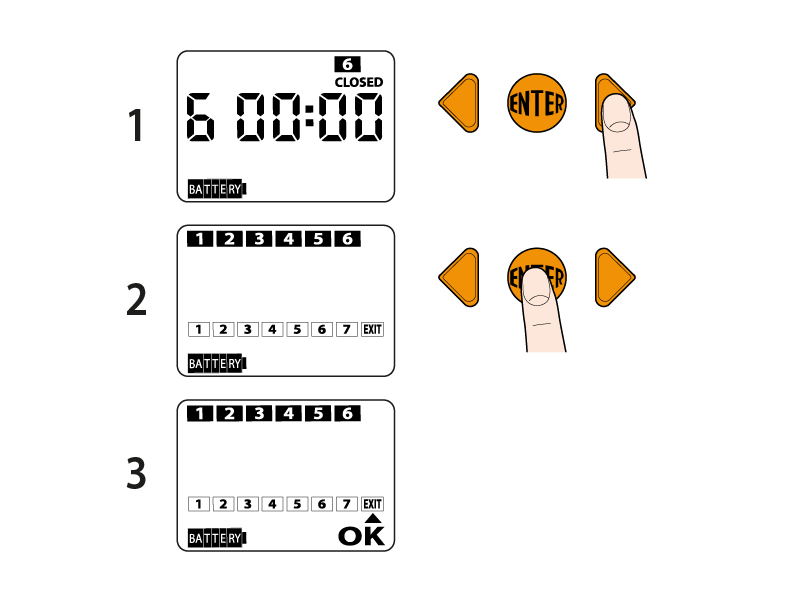

Premendo la freccia destra si entra nella pagina della programmazione settimanale. Premere ENTER per scegliere i giorni in cui si vuole irrigare.

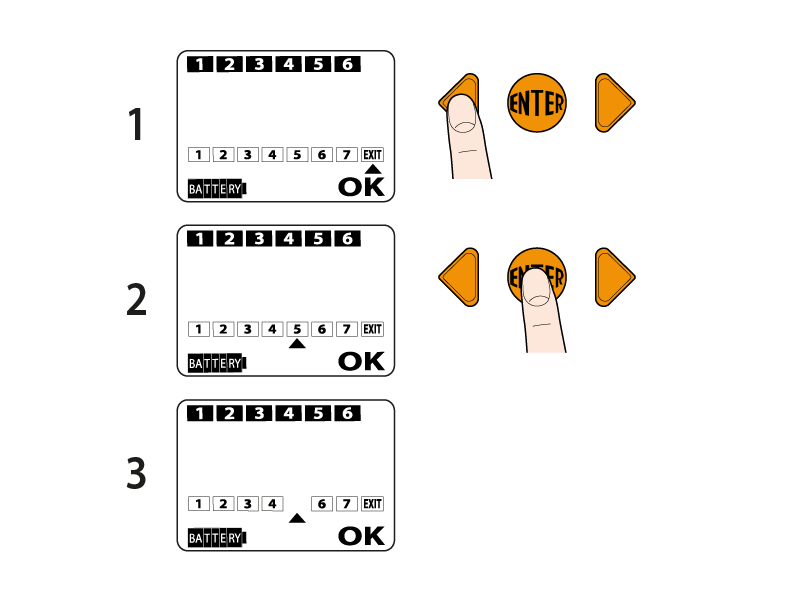

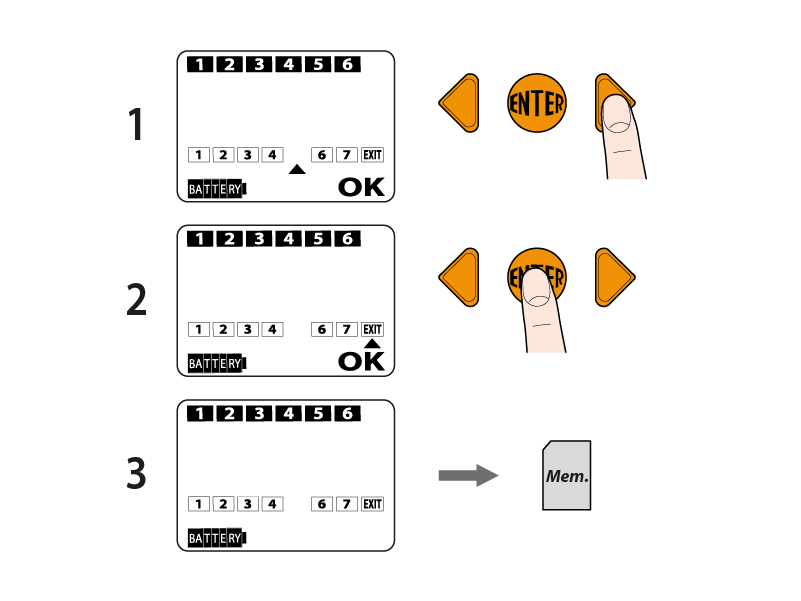

Con le frecce posizionare il cursore sotto il giorno da abilitare o disabilitare e premere ENTER. Attenzione: i giorni impostati valgono per entrambe le linee.

Posizionare il cursore sotto EXIT. Premere ENTER.

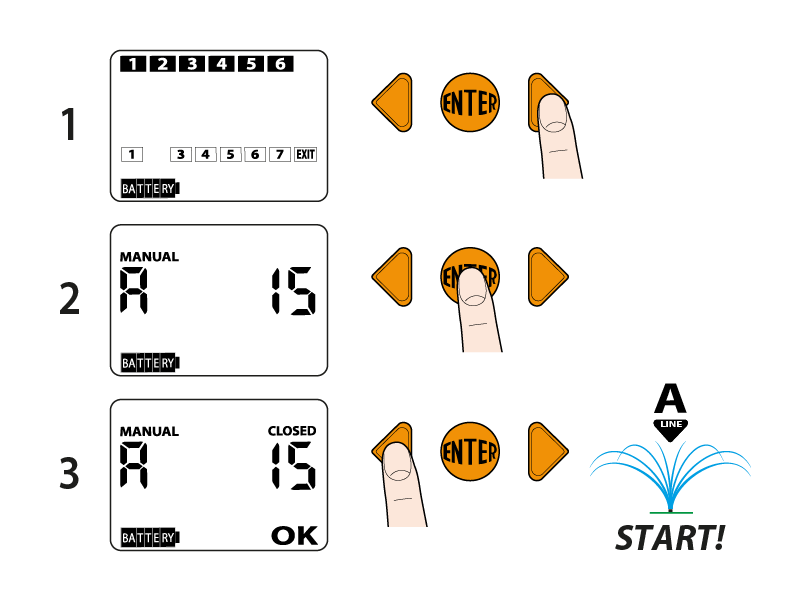

Con la freccia destra entrare nella pagina della programmazione manuale: funzione utile per effettuare un’irrigazione senza cancellare i programmi impostati. Il programmatore automaticamente imposta un tempo di 15 minuti. Premere ENTER. Con la freccia sinistra si avvia l’irrigazione. Ad ogni pressione del tasto sinistro il tempo d’irrigazione aumenta di 5 minuti fino ad un massimo di 60 minuti.

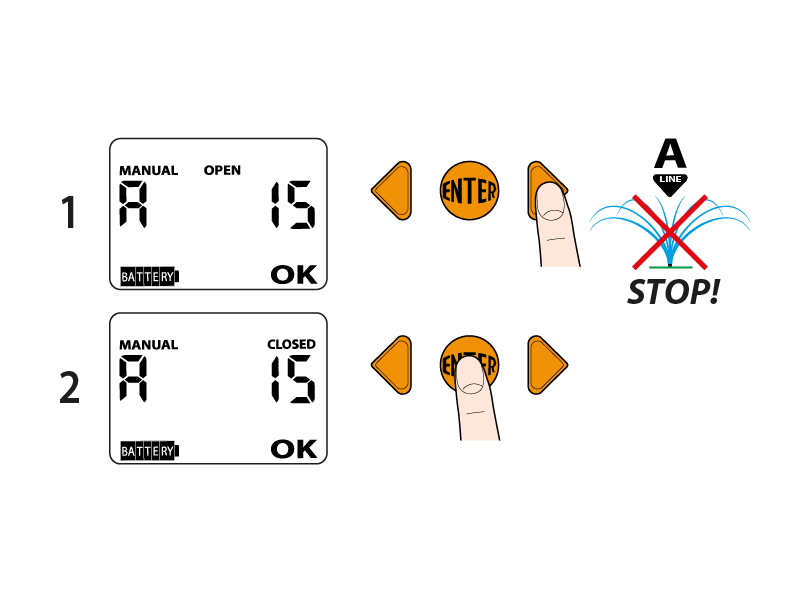

Per interrompere l’irrigazione premere la freccia destra e poi ENTER.

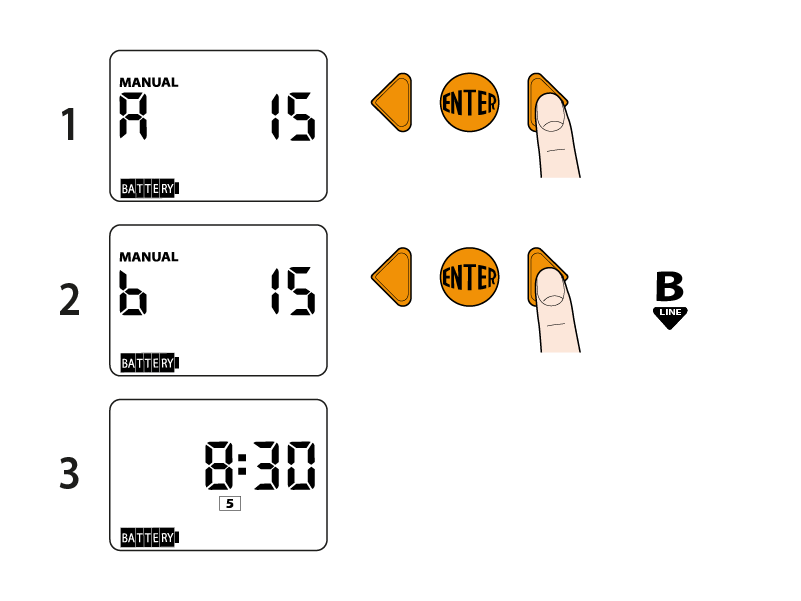

Premendo la freccia destra si accede alla pagina della programmazione manuale della linea B. Con la freccia destra si ritorna alla pagina iniziale (ora/giorno).

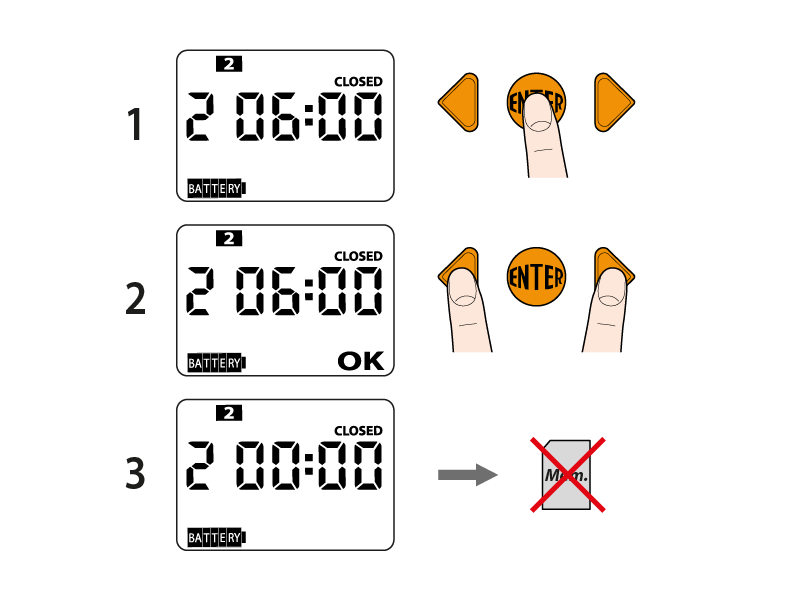

Per cancellare un programma andare nella modalità CLOSED del programma da eliminare.

Premere ENTER e successivamente le due frecce contemporaneamente.

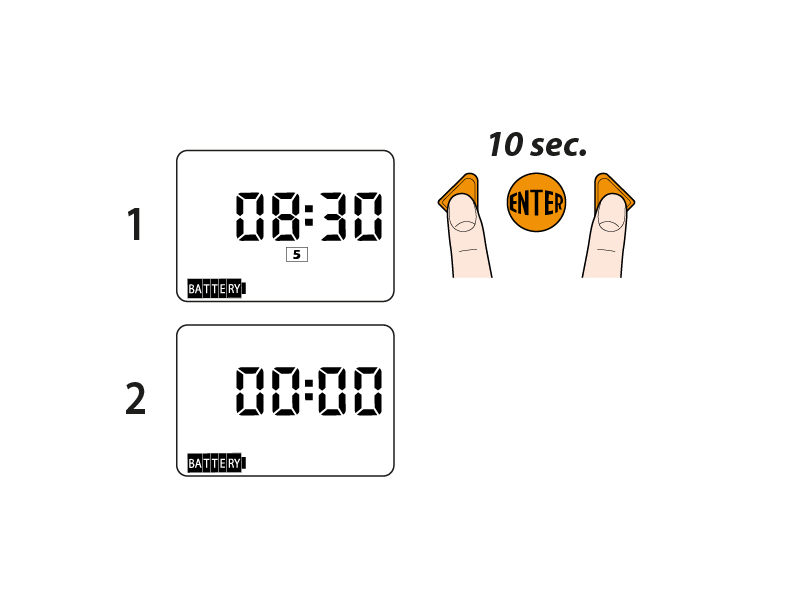

Per resettare completamente il programmatore tenere premute contemporaneamente le due frecce per almeno 10 secondi, finché sul display compare 00:00.

E' possibile collegare al programmatore il sensore di pioggia Rain Sensor (codice 90915).

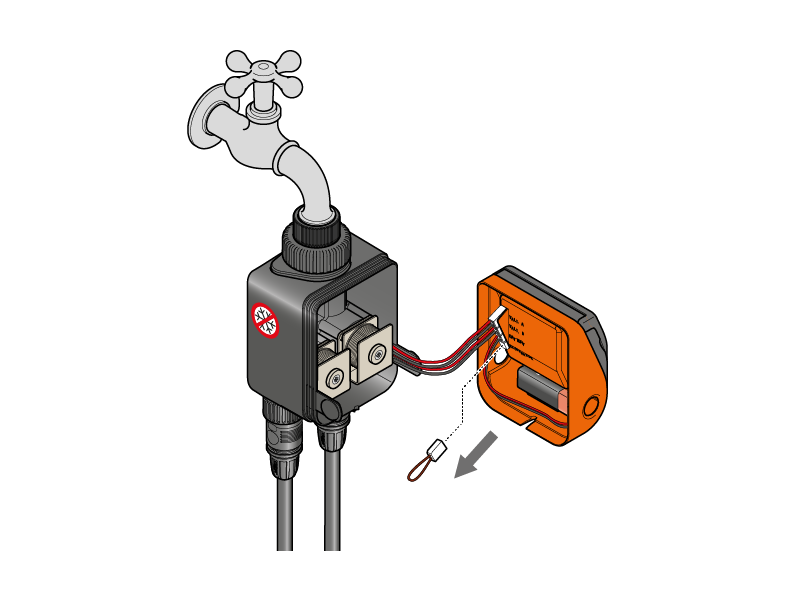

Estrarre il connettore ponte del programmatore.

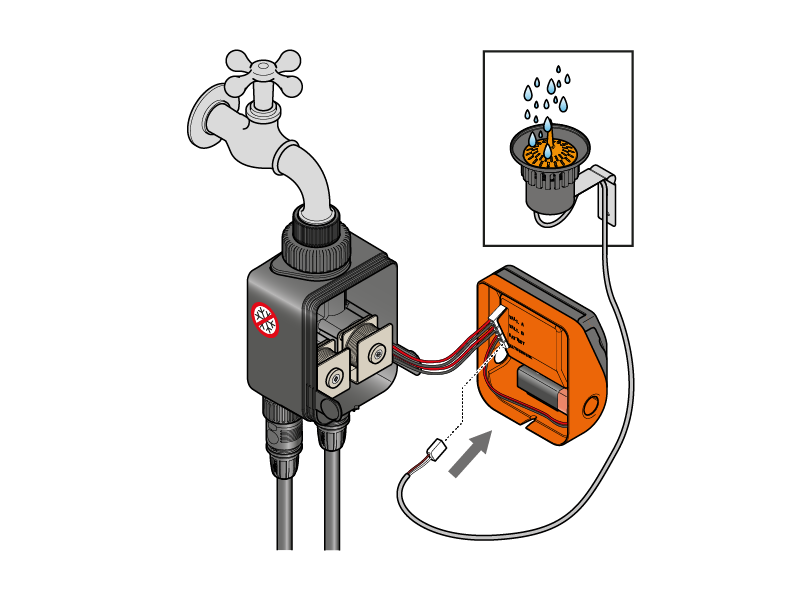

Inserire il connettore del Rain Sensor.

L’irrigazione non partirà se il contenitore del Rain Sensor è pieno (pluviometria di almeno 5 mm). Un’eventuale irrigazione in corso viene interrotta entro il minuto successivo al riempimento del contenitore.
Attenzione: se non è inserito il connettore ponte nè il connettore del Rain Sensor, il programmatore non effettuerà le irrigazioni automatiche ma solo quelle manuali.

Lavare il filtro alla fine di ogni stagione e controllarlo periodicamente.

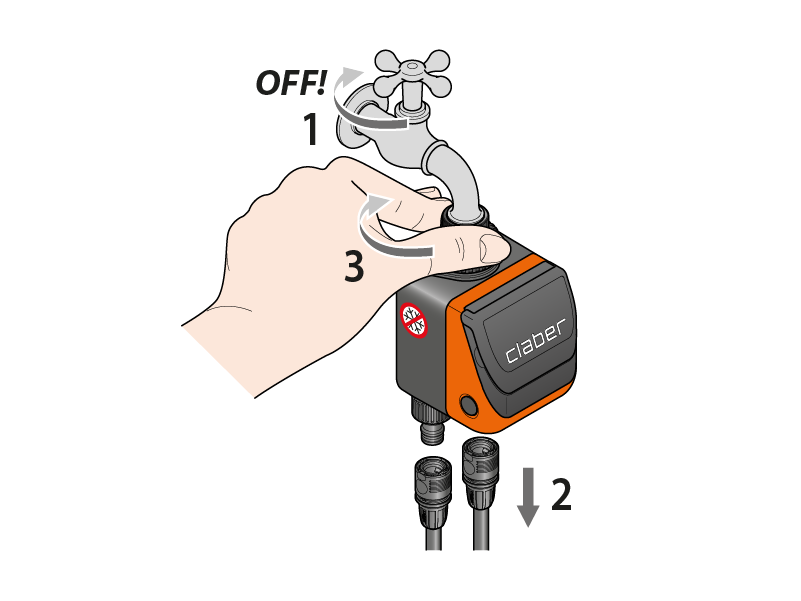

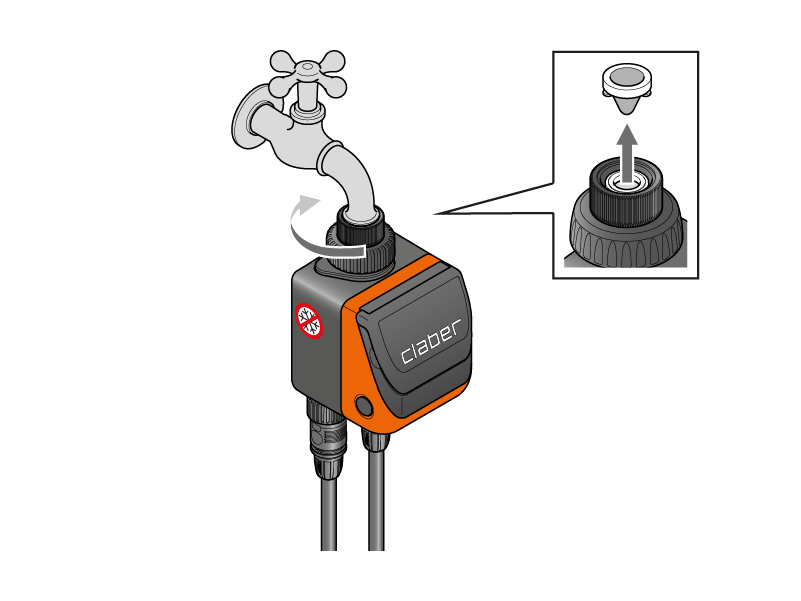

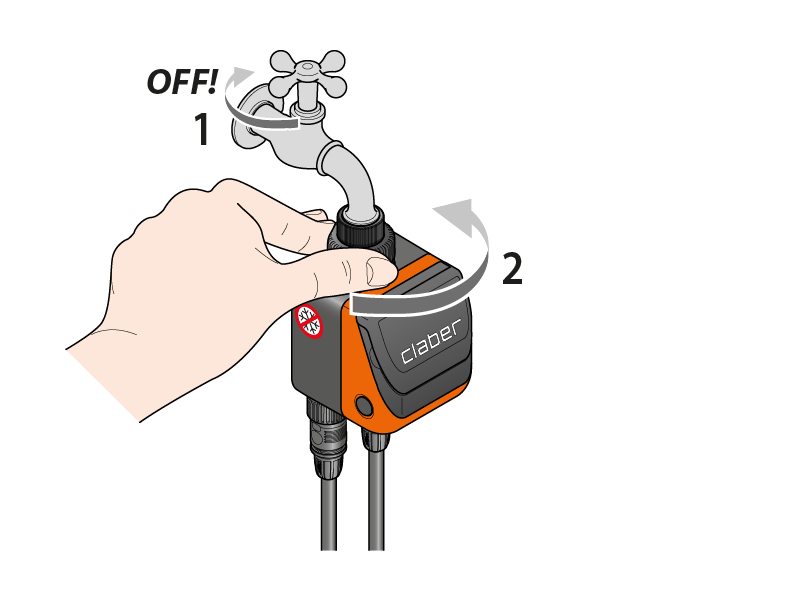

Chiudere il rubinetto e allentare la ghiera di serraggio ruotandola in senso antiorario.

Svitare la ghiera della presa 3/4” dal rubinetto ruotandola in senso orario.

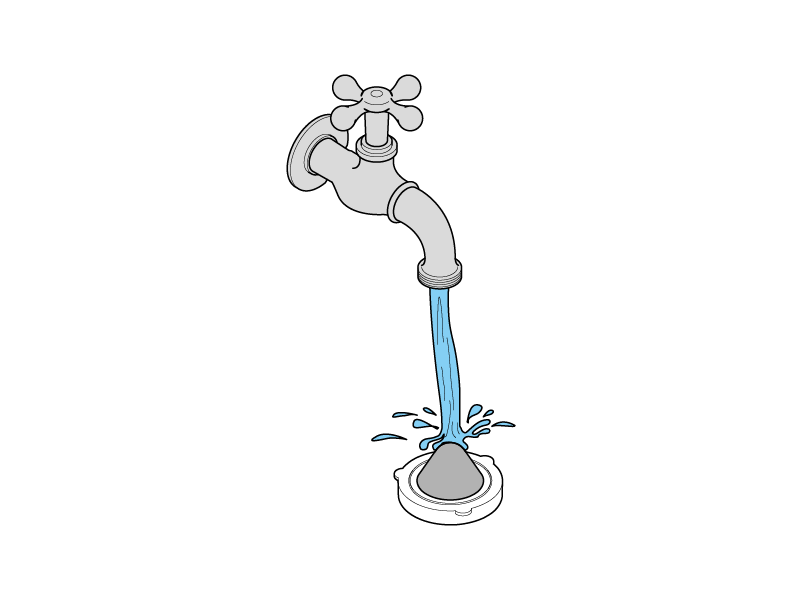

Estrarre il filtro e sciacquarlo sotto acqua corrente. Dopo il lavaggio rimontare il tutto.

Per una pulizia accurata dei componenti interni vedere lo schema di smontaggio/rimontaggio delle parti meccaniche da effettuare a fine stagione .

A fine stagione, prima dell’arrivo delle gelate invernali, scollegare il programmatore dal rubinetto.

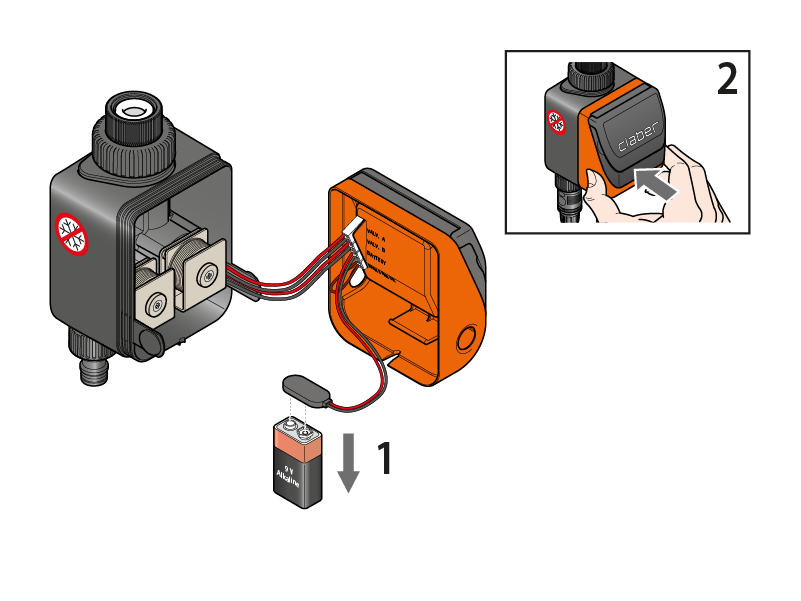

Rimuovere la batteria.

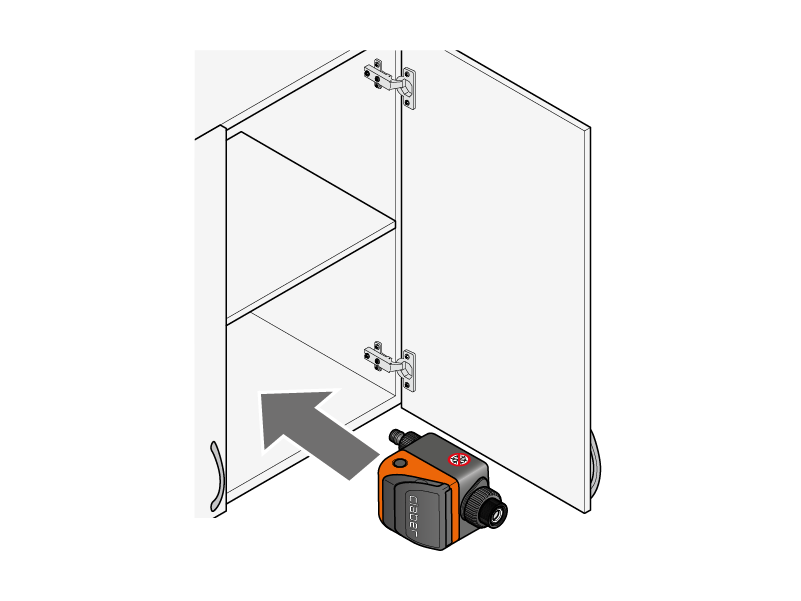

Riporlo in un ambiente chiuso e non umido dove la temperatura non scende al di sotto di 3 °C.
